Новое решение для силовых трансформаторов второго габарита

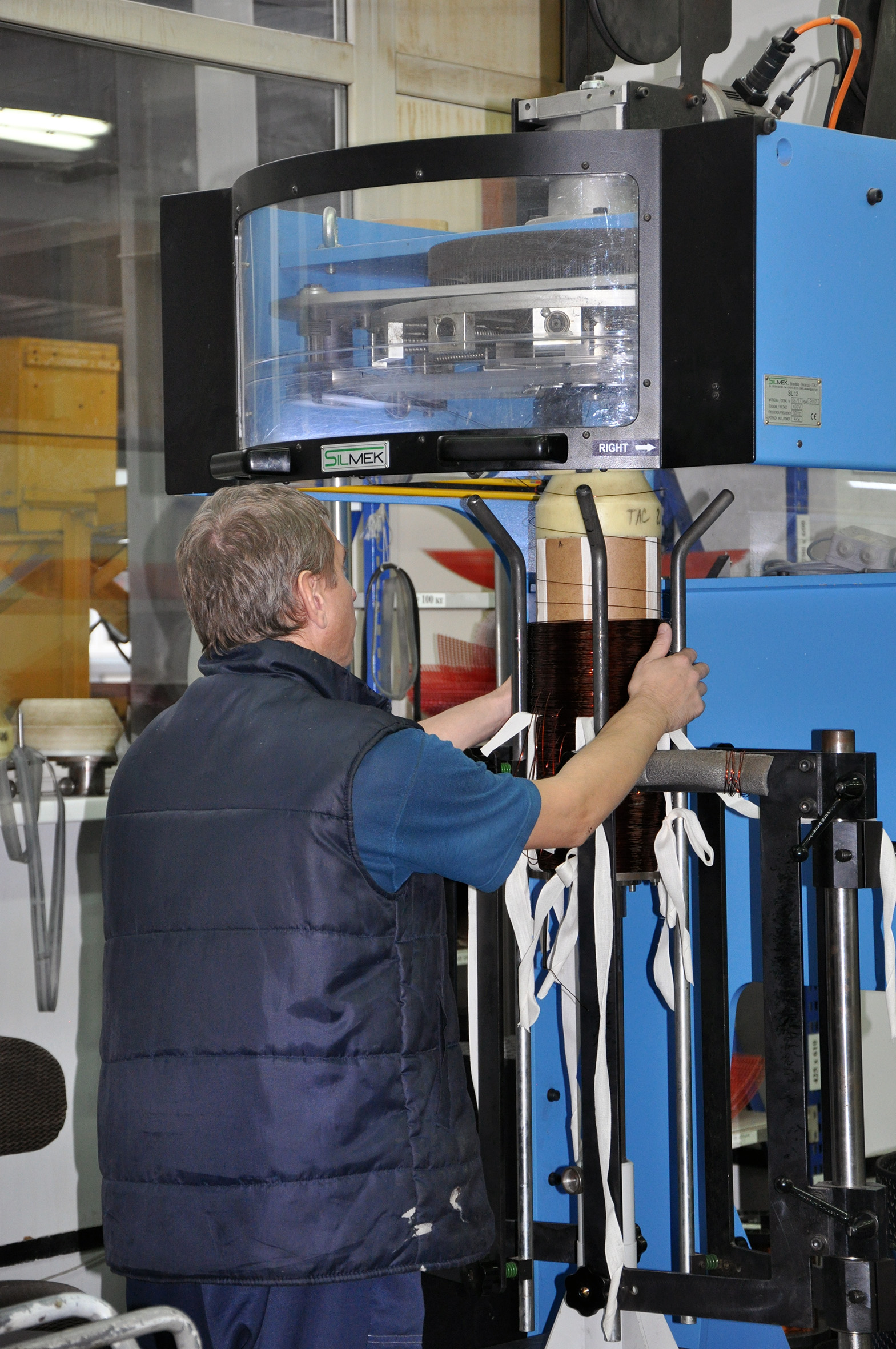

ОАО «Свердловский завод трансформаторов тока» с 2006 года производит силовые трансформаторы ТЛС с литой изоляцией на 6, 10, 20 кВ, мощностью 10-3200 кВ·А общепромышленного и энергоэффективного исполнения. Особенность конструкции трансформаторов мощностью 10-63 кВА классов напряжения 6 и 10 кВ состоит в применении моноблочных литых блоков, а также намотки обмоток высокого напряжения (ВН) по передовой технологии на специальных вертикальных станках, так называемые насыпные обмотки.

Литой моноблок состоит из монолитной конструкции, содержащей внутри обмотку ВН и низковольтную (НН) обмотку. Между ними находится защитный заземляемый экран. Применение конструкции литого блока и применение насыпной обмотки обеспечило решение двух основных задач: получение компактного трансформатора, позволяющего встроить его в малогабаритные распределительные устройства и КРУ, и обеспечение полной защиты обмоток от внешних воздействующих факторов. В свою очередь выполнение насыпных обмоток позволяет полностью отказаться от применения межслоевой (продольной) изоляции, что позволяет создавать еще более компактные обмотки. За период более чем пять лет, данная конструкция показала высокую эксплуатационную надежность.

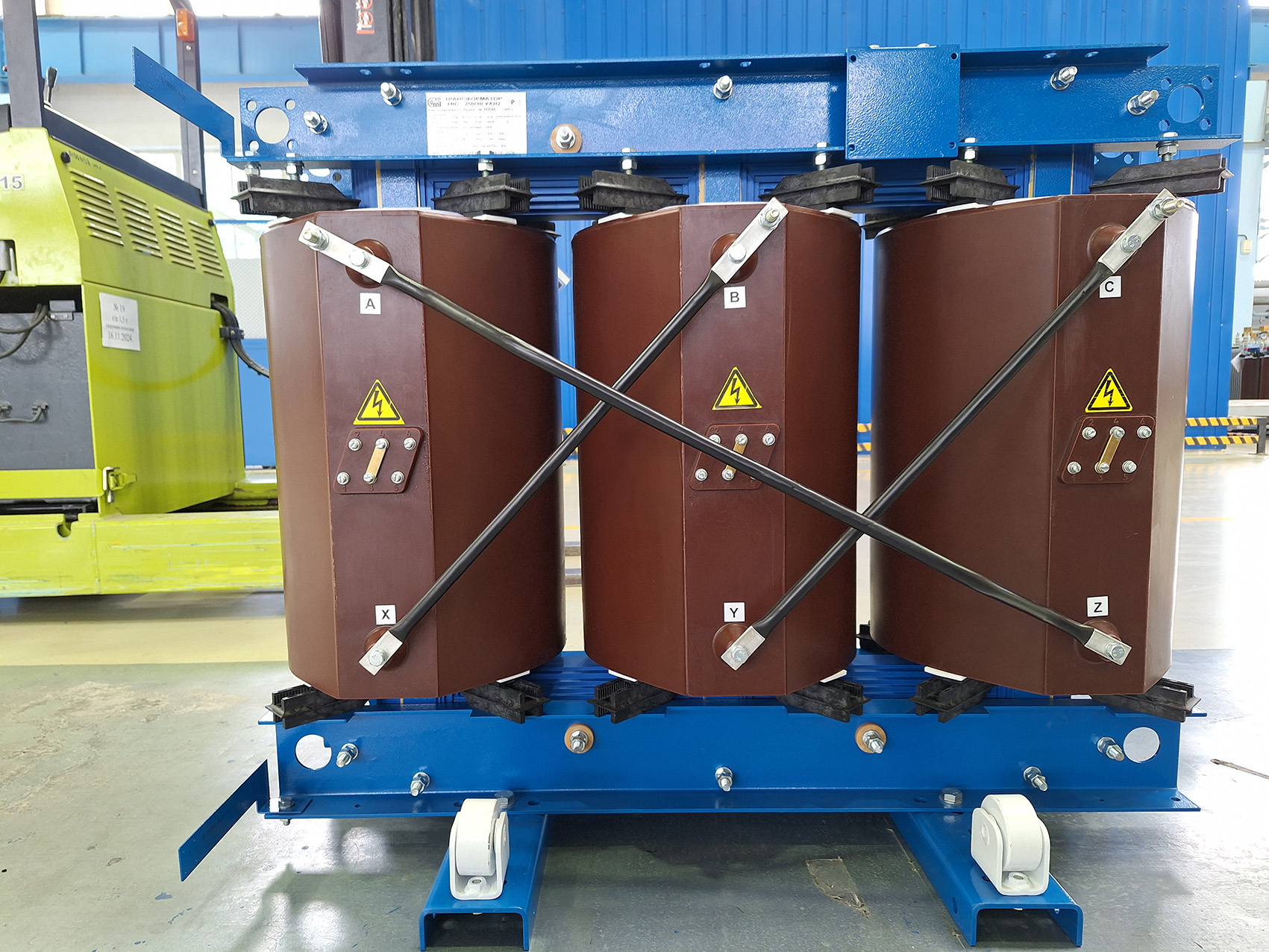

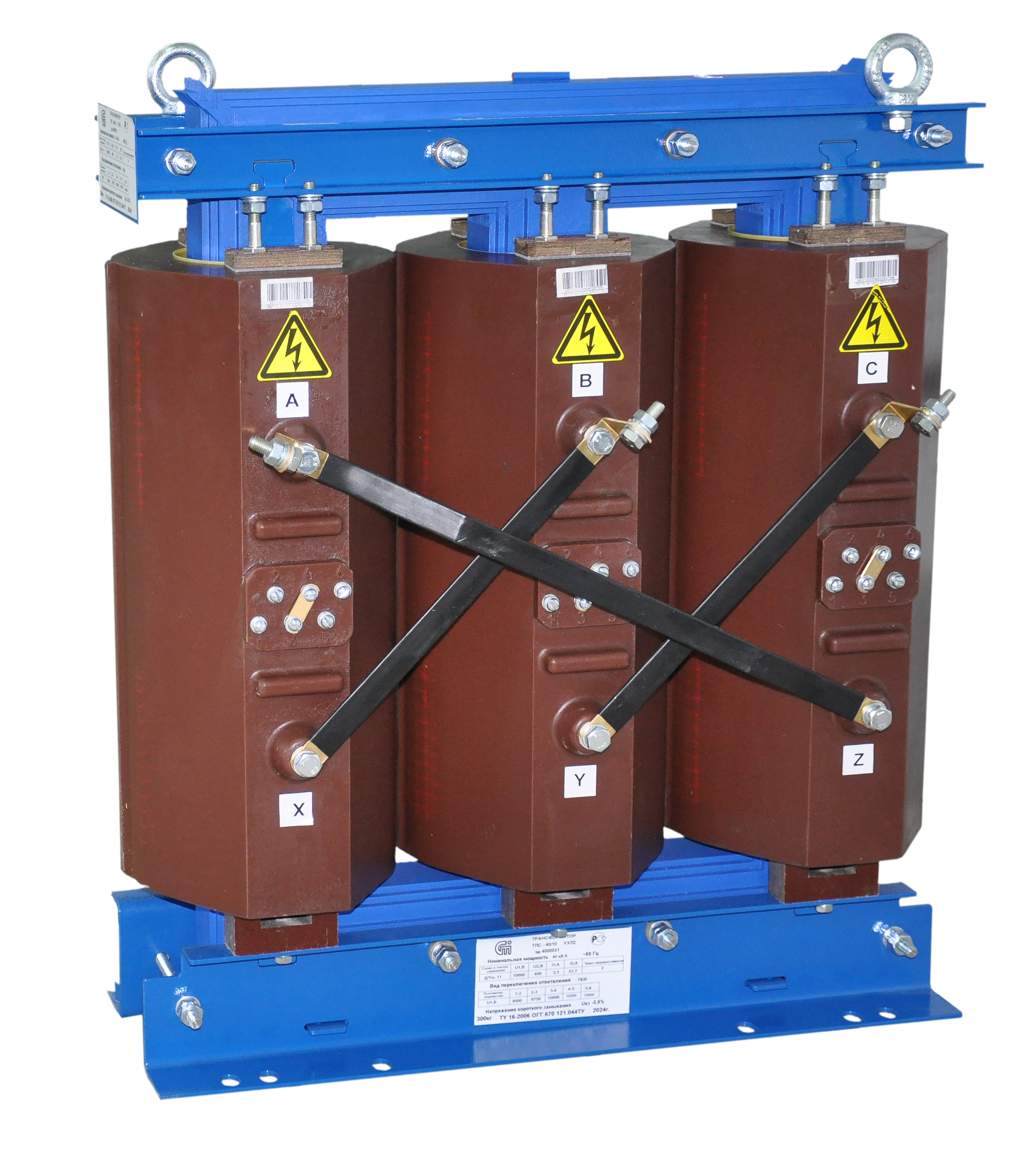

Полностью освоив применение насыпных обмоток на трансформаторах первого габарита, в 2024 году опыт изготовления такого оборудования перенесён на линейку силовых сухих трансформаторов с литой изоляцией ТЛС общепромышленного исполнения для трансформаторов II (второго) габарита (от 100 до 400 кВ·А), материал обмоток — алюминий и медь. Ниже подробнее укажем преимущества насыпных обмоток.

Преимущества технологии

По отношению к «классическим» (непрерывная катушечная или цилиндрическая слоевая) решениям на рынке силовых трансформаторов, данная технология обладает рядом преимуществ. В их числе: равномерное распределение витковых напряжений по всей высоте обмотки, высокая устойчивость к импульсным перенапряжениям, подтверждённая, помимо грозовых испытаний, импульсными обмерами всех частей обмотки, выполненными совместно с коллегами ФГУП «РФЯЦ-ВНИИТФ им. Академика Е.И. Забабахина», более высокий коэффициент теплоотдачи, высокая механическая прочность высоковольтного блока и минимальный уровень частичных разрядов с проверкой каждого трансформатора в объёме приемо-сдаточных испытаний.

Стоит отметить, что остальные узлы и сборочные единицы данных трансформаторов также изготавливаются с применением современных технологий, включая применение анизотропные сталей сортов не хуже NV-110 со схемой шихтовки магнитопровода STEP-LAP.

Многолетний опыт предприятия по заливочным системам, позволяет подобрать компаунд для надежной работы в холодных условиях до минус 60 градусов. Таким образом, для всех трансформаторов предусмотрены климатическое исполнение УХЛ с возможностью холодного пуска (климатический класс С4). Намотка обмоток низкого напряжения для всех мощностей выполняется на фольговых станках, что обеспечивает изготовление компактных обмоткок с высокой осевой и радиальной устойчивостью к токам короткого замыкания (ТКЗ). Технологическое оснащение предприятия обеспечивает защиту деталей, как покраской, так и горячим или электрохимическим цинкованием.

Комплектации

Базовые комплектации трансформаторов включают наличие термодатчиков и распределительных коробок. Учитывая, различные требования заказчиков, ОАО «СЗТТ» предлагает широкий ряд дополнительных комплектующих, таких как: вентиляторы, виброопоры, различные термореле, ограничители перенапряжения, пробивные предохранители, трансформаторы тока, кожуха различных степеней защиты, устройства мониторинга температуры контактных соединений и тд.

Испытания

Собственный испытательный центр ОАО «СЗТТ» позволяет тестировать трансформаторы в полном соответствии с основными отраслевыми нормативными документами, такими как ГОСТ 54827 и ГОСТ 52719. Каждый трансформатор проходит проверку на уровень частичных разрядов (не более 10 пКл). Все трансформаторы соответствуют климатическим классам C4 (холодный пуск -60 ˚С), Е2, F1 ГОСТ 54827. Проверка на сейсмостойкость, стойкость к ТКЗ подтверждена испытаниями в аккредитованных лабораториях.

Выбор за клиентом

В чем отличие силовых трансформаторов общепромышленного и энергоэффективного исполнения? Данное разделение выполнено в первую очередь для того, чтобы у потребителя был выбор. Он может сэкономить на закупочной стоимости при покупке трансформаторов общепромышленного исполнения, так как они дешевле, или, приобретая чуть более дорогое оборудование энергоэффективной линейки, сберечь денежные средства в процессе эксплуатации трансформаторов.

ОАО «СЗТТ» выпускает обе линейки трансформаторов, как энергоэффективные, так и общепромышленные. Следует отметить, что они в равной степени надёжны, имеют одинаковые гарантийные сроки и соответствуют основным отраслевым ГОСТам. Выбор окончательного решения за потребителем.

Надёжное партнёрство

Весомую долю в деятельности завода занимает выпуск нестандартных и специальных силовых трансформаторов: с пониженными или любыми иными требованиями заказчика по потерям холостого хода и короткого замыкания, трансформаторы с нестандартными напряжениями по высоковольтной и низковольтной обмоткам и различными напряжениями короткого замыкания, нейтралеобразующих трансформаторов со схемами Ун/Д-11 или Zn и преобразовательных с различными категориями перегрузочных режимов, а также низковольтных сухих разделительные трансформаторов и масляных (ТМГ).

На сегодняшний день номенклатура изделий, выпускаемых Свердловским заводом, превышает 100 тыс. наименований. Производственный комплекс предприятия включает четыре производственные площадки общей площадью более 145 тыс. кв. м, где трудятся более 800 сотрудников в составе 36 подразделений. По каждому виду продукции на заводе освоен практически полный цикл производства с применением современного оборудования, включая проведение различных видов испытаний от исследовательских до сертификационных в собственном аккредитованном испытательном центре. ОАО «СЗТТ» имеет аттестации крупнейших предприятий и холдингов страны, регулярно осуществляет поставки на объекты атомной энергетики России и зарубежья.

В условиях замещения импортного оборудования, техническое оснащение завода позволяет изготавливать силовые трансформаторы ни в чем не уступающие европейским производителям.
