Трансформаторы напряжения ЗНОЛП купить в Екатеринбурге

Трансформаторы напряжения серии ЗНОЛП предназначены для установки в комплектные распределительные устройства (КРУ) напряжением 3, 6 и 10 кВ. Модификация ЗНОЛП-10 применяется в сетях 10 кВ с изолированной или заземлённой нейтралью и обеспечивает преобразование высокого первичного напряжения в стандартизированные значения для цепей измерения, учета, релейной защиты и автоматики.

Конструкция трансформаторов ЗНОЛП и ЗНОЛП-10 предусматривает литую изоляцию из эпоксидного компаунда, что исключает использование жидких диэлектриков, повышает пожаробезопасность и позволяет эксплуатировать оборудование без технического обслуживания в течение всего срока службы.

Конструктивные особенности:

Первичная обмотка выполнена с выводом для заземления, что соответствует требованиям ПУЭ для сетей с изолированной нейтралью;
Основная вторичная обмотка предназначена для подключения измерительных приборов и счётчиков электроэнергии;
Дополнительная обмотка используется в схемах контроля изоляции и сигнализации замыканий на землю;
Все обмотки залиты монолитным компаундом, что обеспечивает механическую прочность, влагостойкость и устойчивость к вибрационным нагрузкам;
Выводы обмотки маркированы, схема соединений приведена в паспорте изделия.

Оборудование применяется для передачи сигнала измерительной информации приборам учета, защиты и автоматики, а также для питания цепей управления. Конструкция предусматривает наличие основной вторичной обмотки для измерений и дополнительной обмотки для схем контроля изоляции и релейной защиты.

Трансформаторы изготавливаются в климатическом исполнении «У» или «Т» категории размещения 2 по ГОСТ 15150. Конструкция ЗНОЛП обеспечивает надежную работу как основной, так и дополнительной обмотки в электроустановках промышленного и энергетического назначения.

Рабочее положение – любое.

Примечание. Трансформаторы для АИИСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, которые указываются в заказе.

ТУ16 - 2010 ОГГ.671 240.001 ТУ

Powered by Froala Editor

Заземляемыйда

Класс напряжения, кВ3; 6; 10

Климатическое исполнениеУ2; Т2

Технические характеристики трансформаторов ЗНОЛП

Наименование параметра	Значения для типа
Наименование параметра	ЗНОЛП-3	ЗНОЛП-6	ЗНОЛП-10
Класс напряжения, кВ	3	6	10
Наибольшее рабочее напряжение, кВ	3,6	7,2	12
Номинальное напряжение первичной обмотки, В	3000/√3 3300/√3	6000/√3 6300/√3 6600/√3 6900/√3	10000/√3 10500/√3 11000/√3
Номинальное напряжение основной вторичной обмотки, В	100 /√3 или 110 /√3
Номинальное напряжение дополнительной	100/3 или 100
вторичной обмотки, В	или 110/3 или 110 или 100 /√3**
Номинальная мощность*** основной вторичной обмотки, В·А, в классе точности*:
0,2	15	30	30
0,5	30	50	75
1	50	75	150
3	150	200	300
Номинальная мощность дополнительной вторичной обмотки в классе точности 3 или 3P, В·А	150	200	300
Предельная мощность вне класса точности, В·А	250	400	630
Предельный допустимый длительный первичный ток, А	0,14	0,11	0,1
Номинальная частота, Гц	50 или 60****

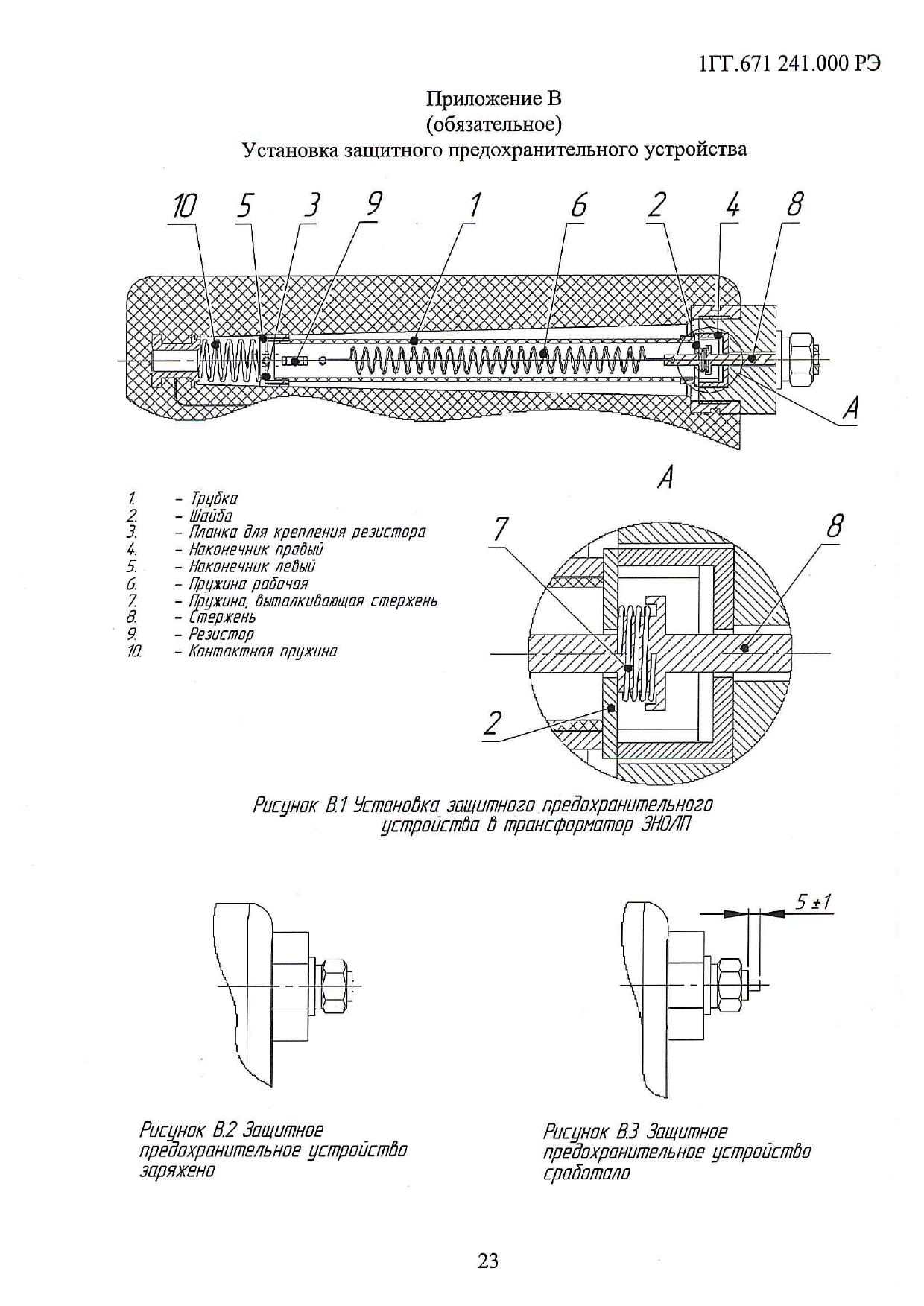

Сопротивление резистора в составе предохранительного защитного устройства, Ом	9,1	11
Номинальная мощность резистора, Вт	0,25
Испытательное напряжение, кВ:	15	32	42
одноминутное промышленной частоты	40	60	75
грозового импульса
Масса, кг	32±1,5	32±1,5	32±1,5
* Высший класс точности указывается в заказе.
** Используется как вторая основная вторичная обмотка (для питания измерительных приборов).
Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
*** Наибольшая возможная мощность для заданного класса точности. Возможно изготовление трансформаторов с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
**** Для поставок на экспорт

3D-модель-ЗНОЛП

Опросный лист на трансформаторы напряжения

Сертификаты ЗНОЛ

Руководство по эксплуатации ЗНОЛП

Допускается ли подключение нагрузки, превышающей номинальную мощность обмотки?

Кратковременное превышение допустимо в рамках предельной мощности (до 630 В·А для ЗНОЛП-10), однако при этом погрешность измерений не гарантируется. Для коммерческого учета нагрузка должна строго соответствовать номинальной мощности обмотки в выбранном классе точности.

Как обеспечивается защита от феррорезонанса при использовании дополнительной обмотки?

В схемах с дополнительной обмоткой, подключенной в “разомкнутый треугольник”, рекомендуется предусматривать демпфирующий резистор или специализированное устройство подавления феррорезонанса. По вашему запросу мы готовы провести консультацию по подбору подходящей схемы с последующим заказом ЗНОЛП.

Можно ли использовать дополнительную обмотку ЗНОЛП как резервную измерительную?

Да, при заказе вы можете указать исполнение с дополнительной обмоткой класса точности 0,5 или 1 вместо стандартного 3Р. В этом случае она может использоваться как вторая измерительная обмотка для резервирования цепей учета или подключения дополнительных приборов.

Чем отличается ЗНОЛП-10 от ЗНОЛП-6 и ЗНОЛП-3?

Основное различие заключается в номинальном напряжении первичной обмотки и испытательные напряжения. ЗНОЛП-10 рассчитан на класс напряжения 10 кВ, тогда как ЗНОЛП-6 и ЗНОЛП-3 - на 6 и 3 кВ соответственно. Конструкция корпуса и принцип работы обмотки идентичны.

Сколько вторичных обмоток имеет стандартная конфигурация ЗНОЛП?

Базовое исполнение включает две вторичные обмотки: основную для измерений и дополнительную для контроля изоляции. По специальному заказу возможно изготовление ЗНОЛП с двумя основными обмотками для расширения функционала учёта. По специальному заказу изготавливаем трансформаторы с тремя вторичными обмотками.
