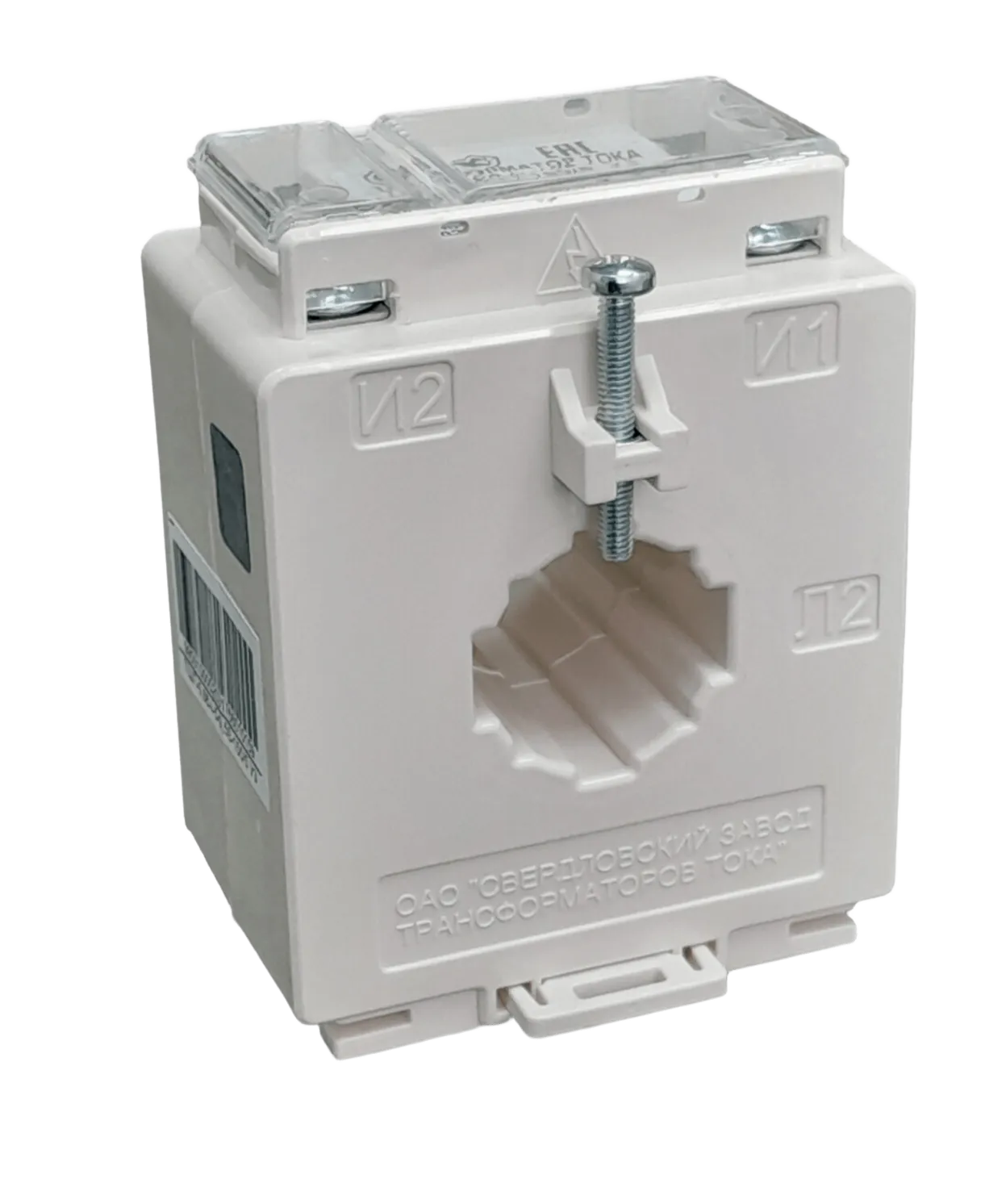

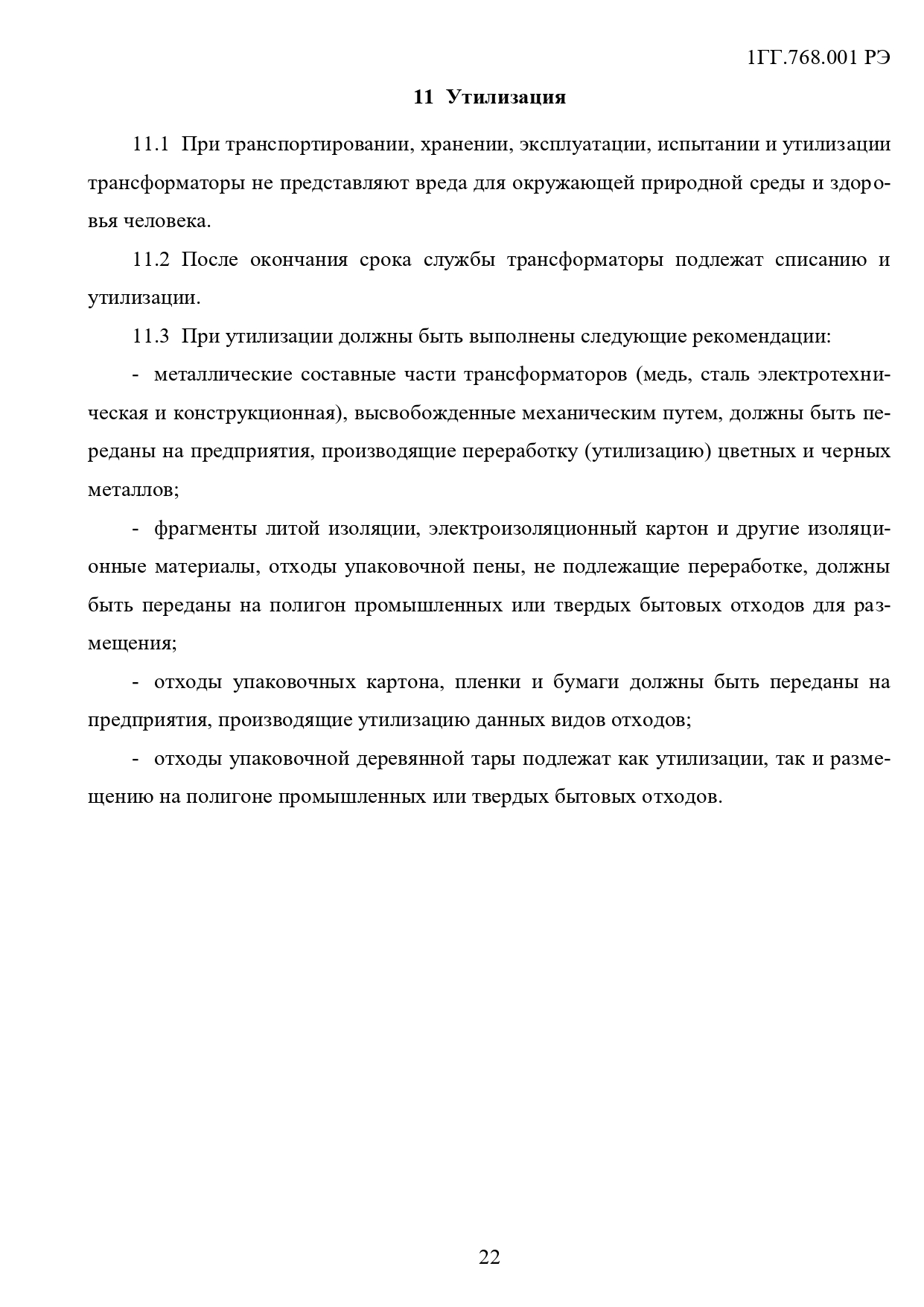

Трансформаторы тока ТШП-0,66-I

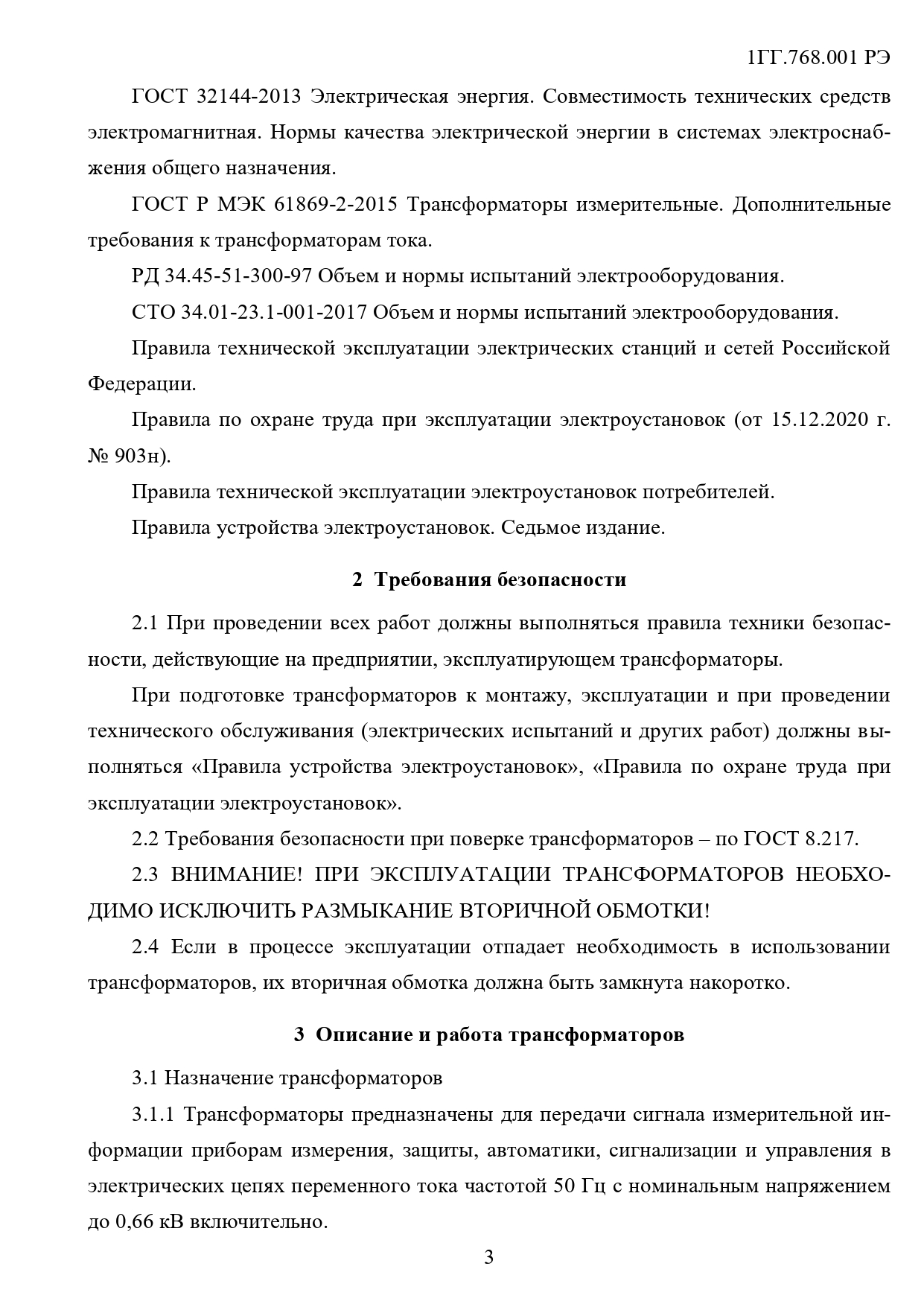

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Изоляция трансформатора выдерживает испытательное одноминутное напряжение промышленной частоты – 3 кВ.

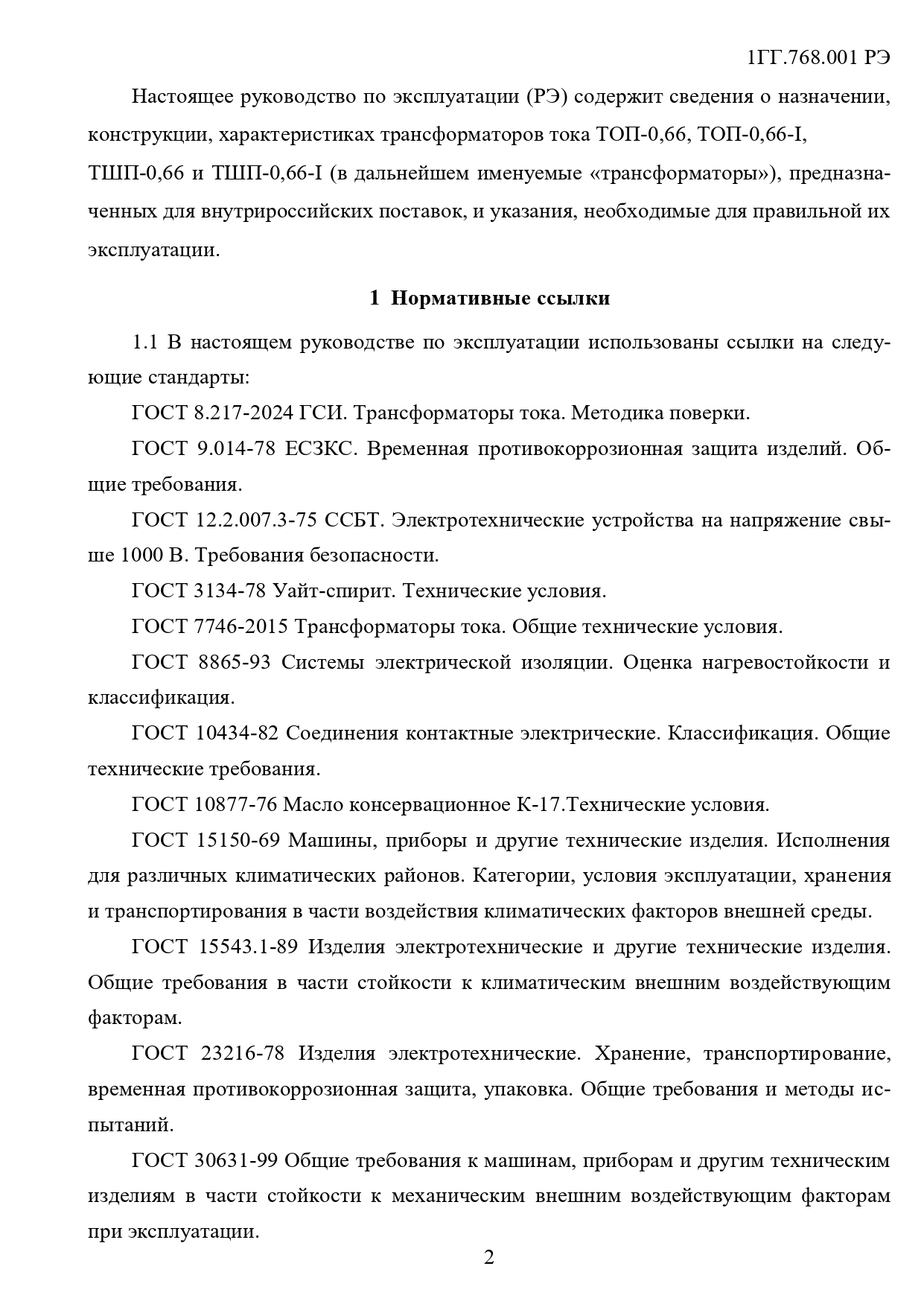

Трансформаторы соответствуют требованиям ГОСТ 7746-2015.

Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 – в схемах измерения.

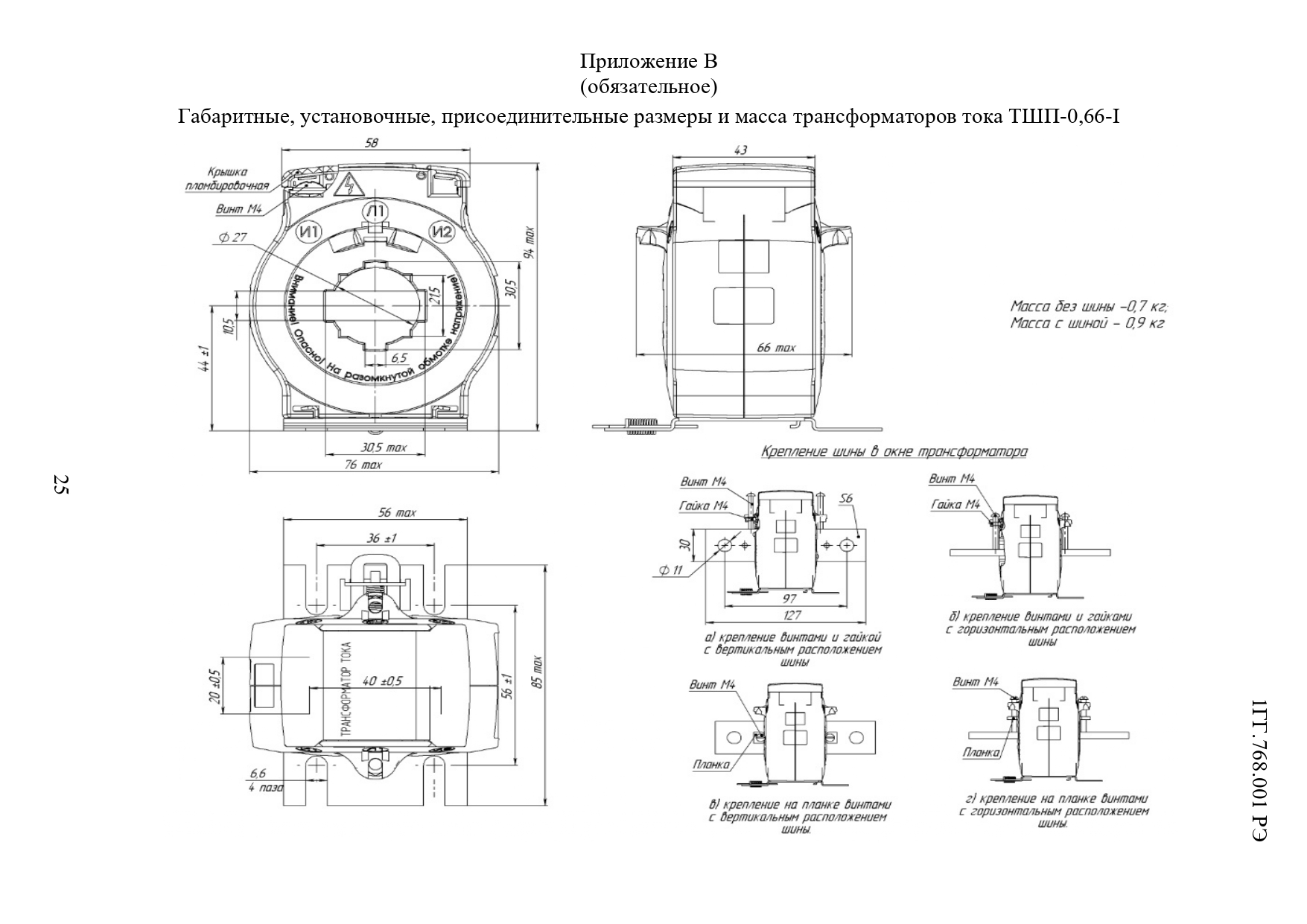

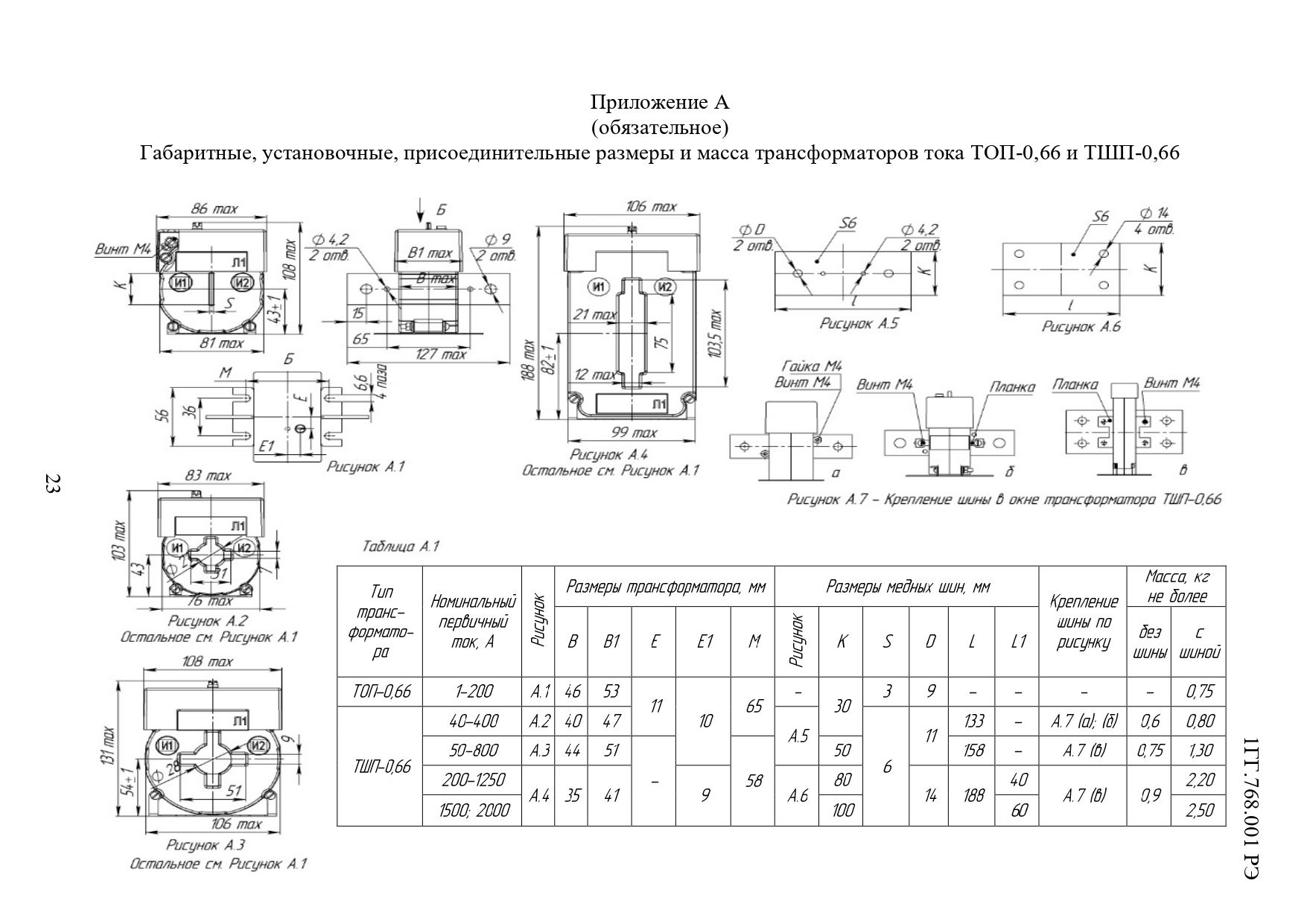

Корпус трансформатора выполнен из самозатухающей трудногорючей пластмассы. Предусмотрено крепление трансформатора на Дин-рейке.

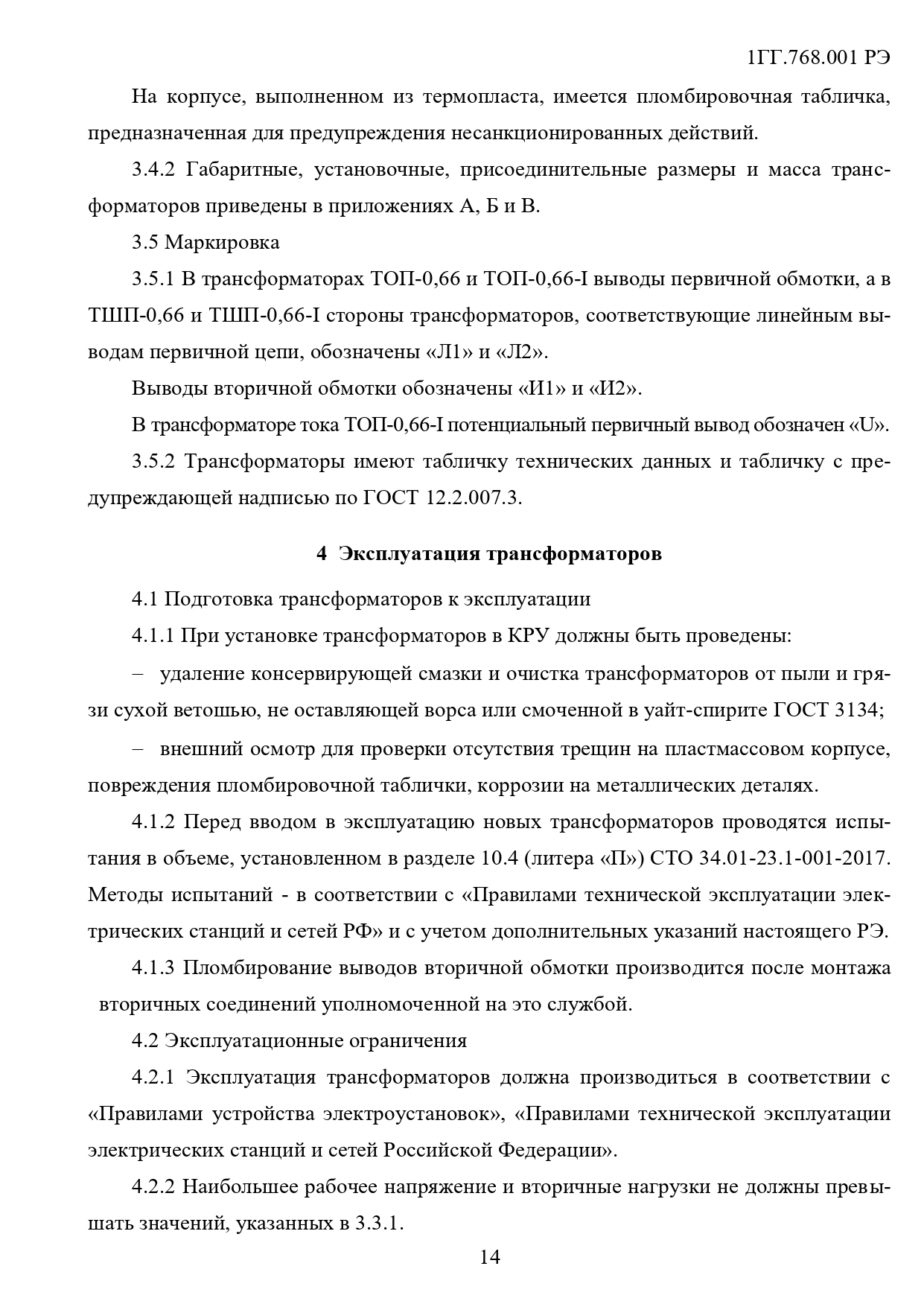

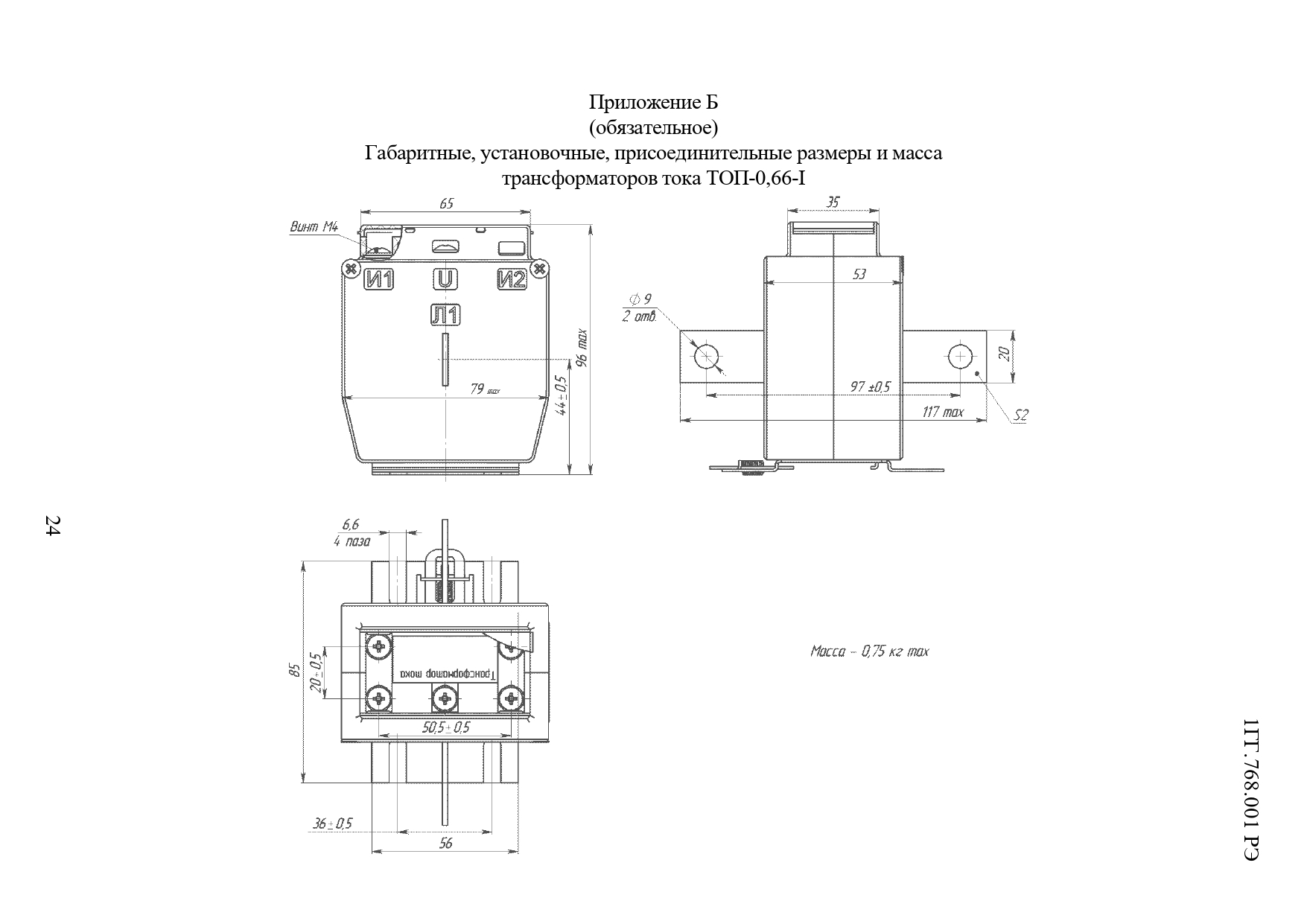

В трансформаторе ТОП-0,66-I имеется потенциальный вывод «U» (пломбируется).

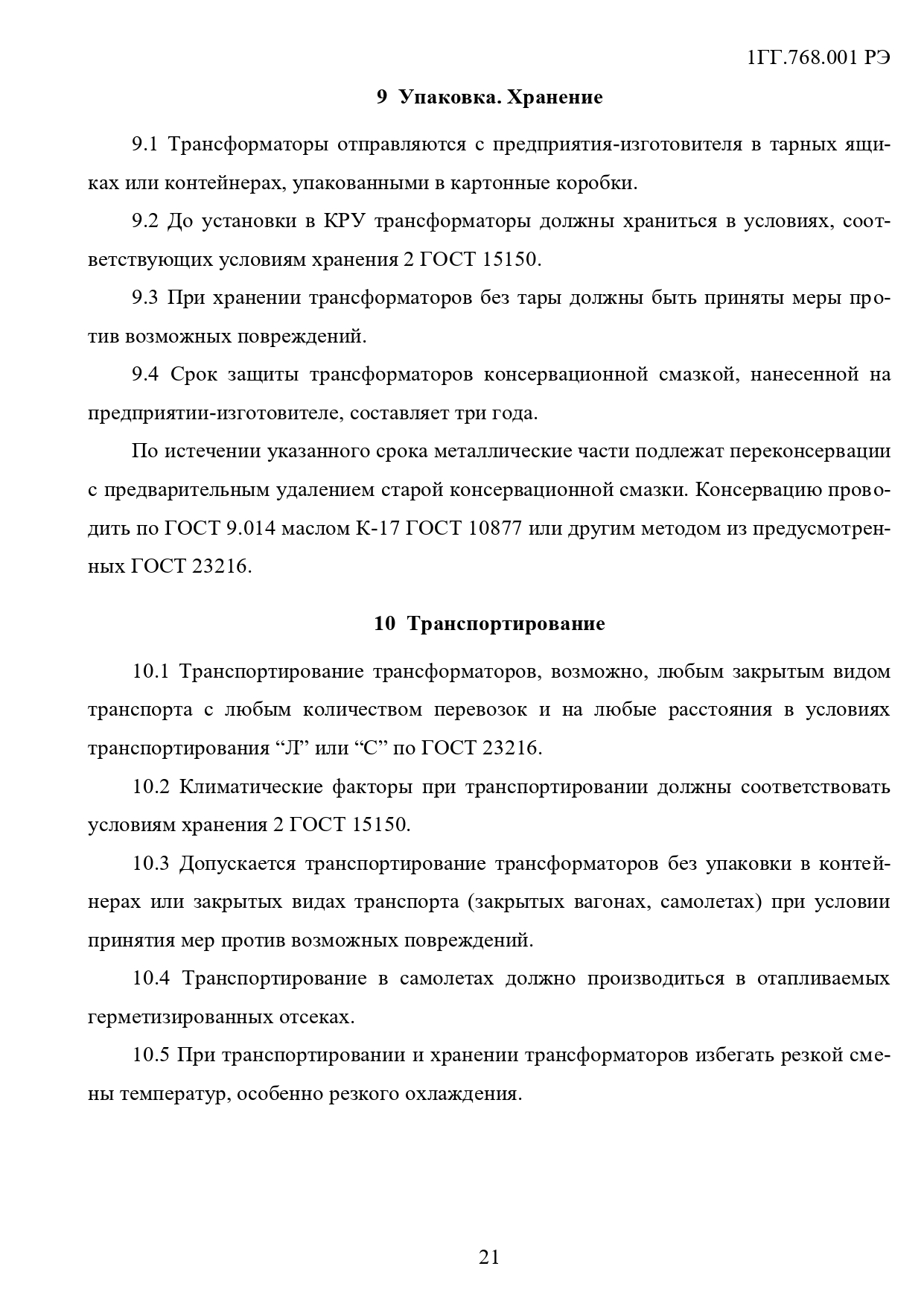

Трансформаторы изготавливаются в исполнении “У” или “Т” категории 3 по ГОСТ 15150.

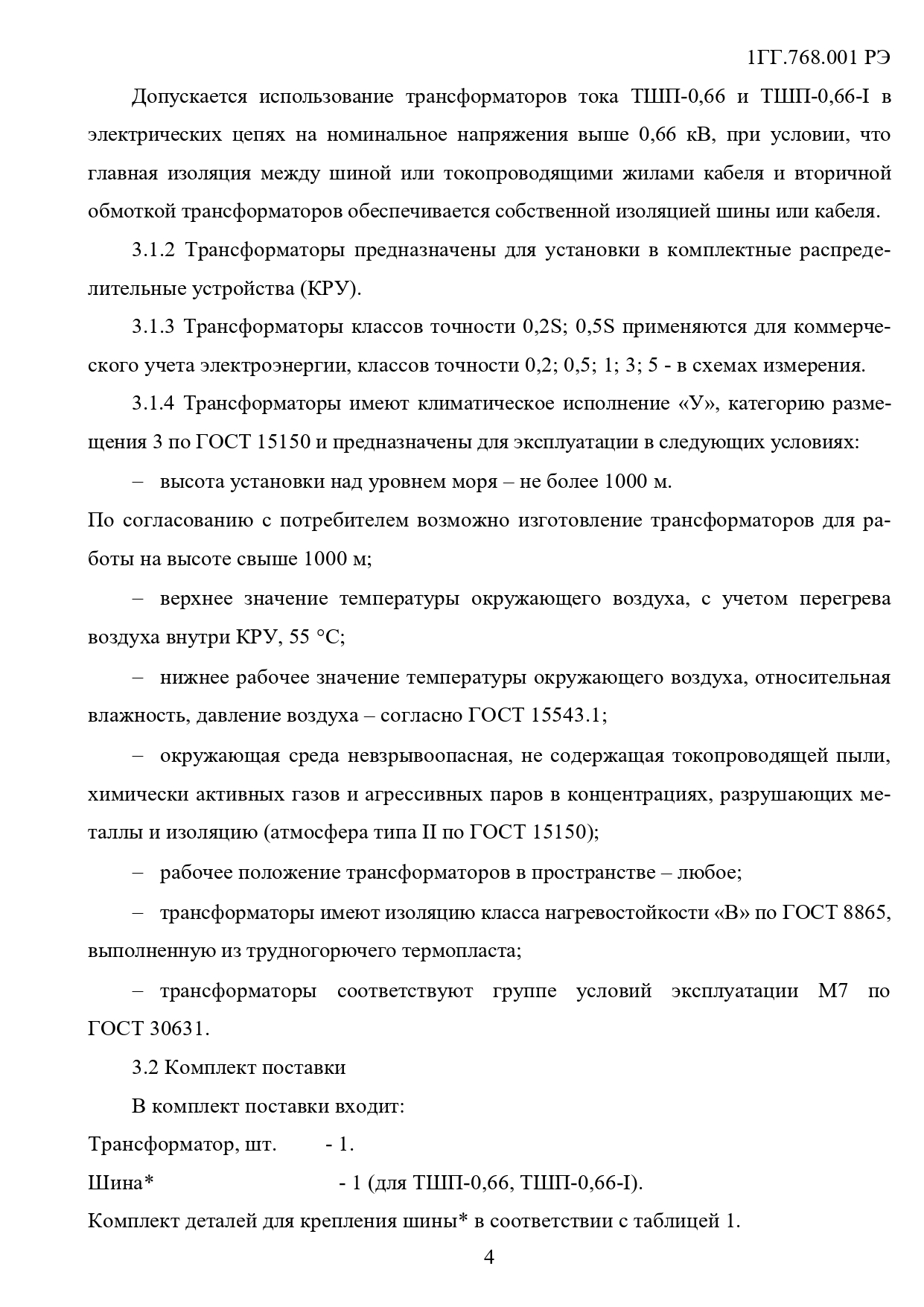

Допускается использование трансформаторов тока в электрических цепях на напряжение выше 0,66 кВ при условии, что главная изоляция между шиной или токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается собственной изоляцией шины или кабеля.

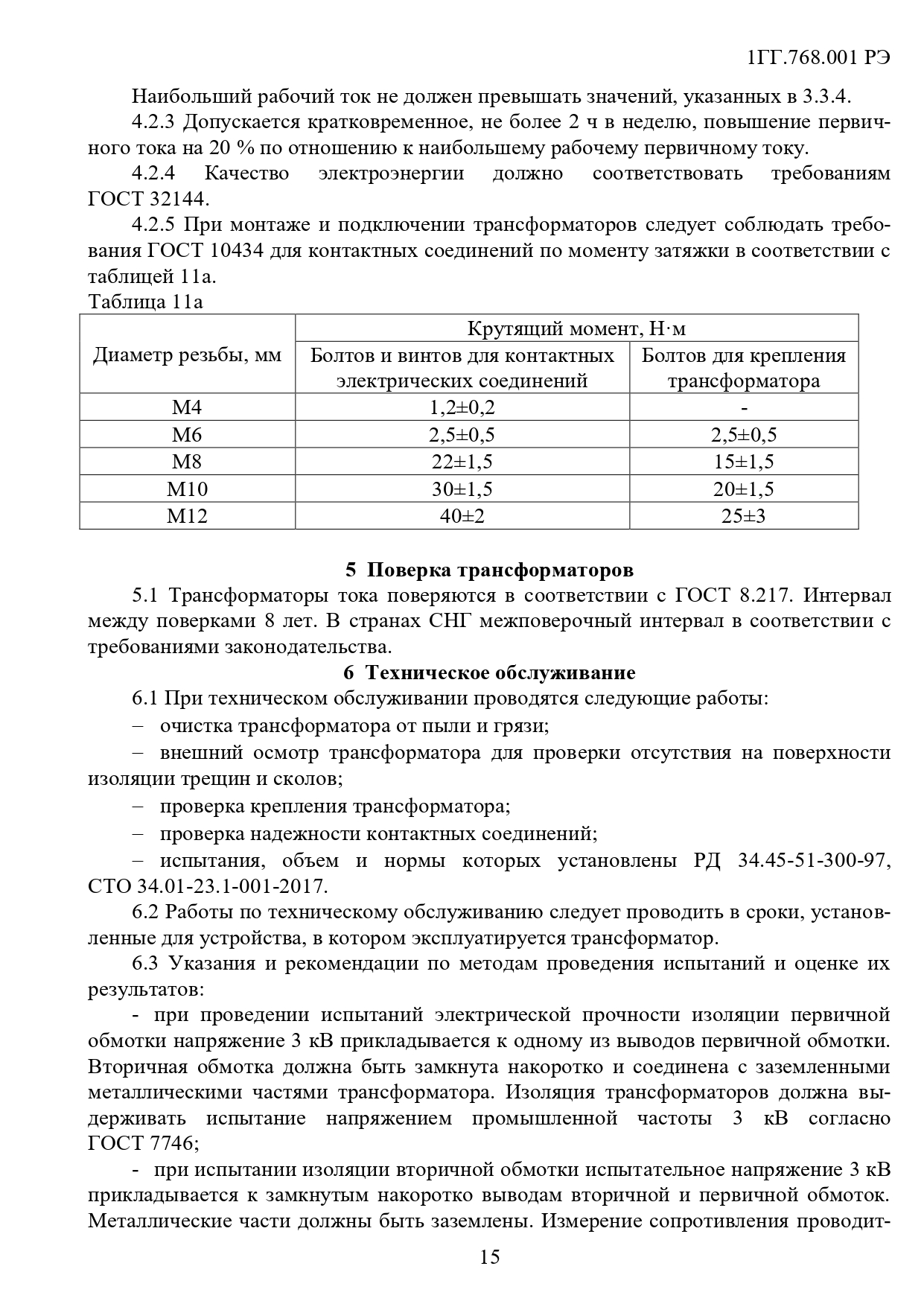

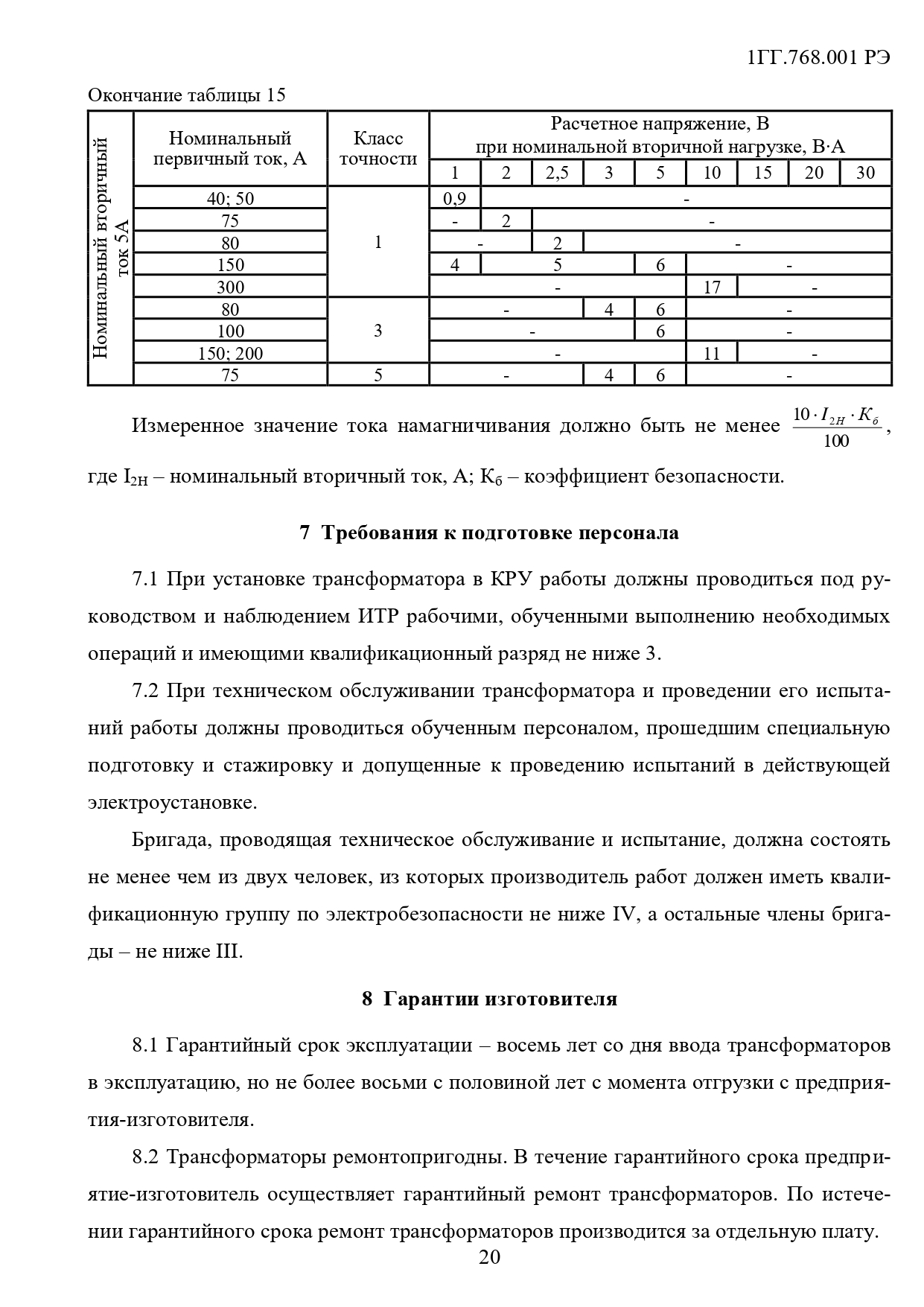

Межповерочный интервал – 8 лет.

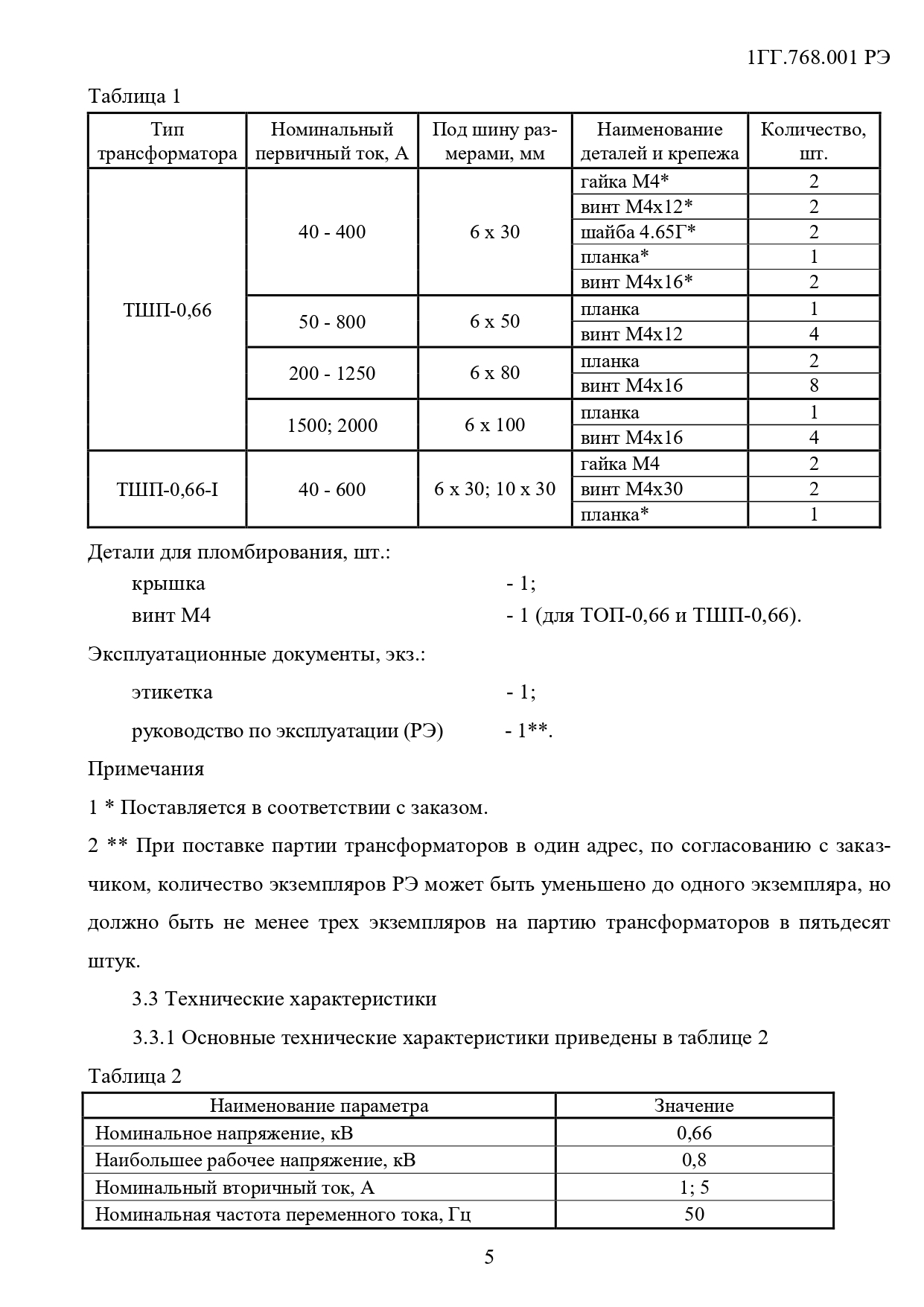

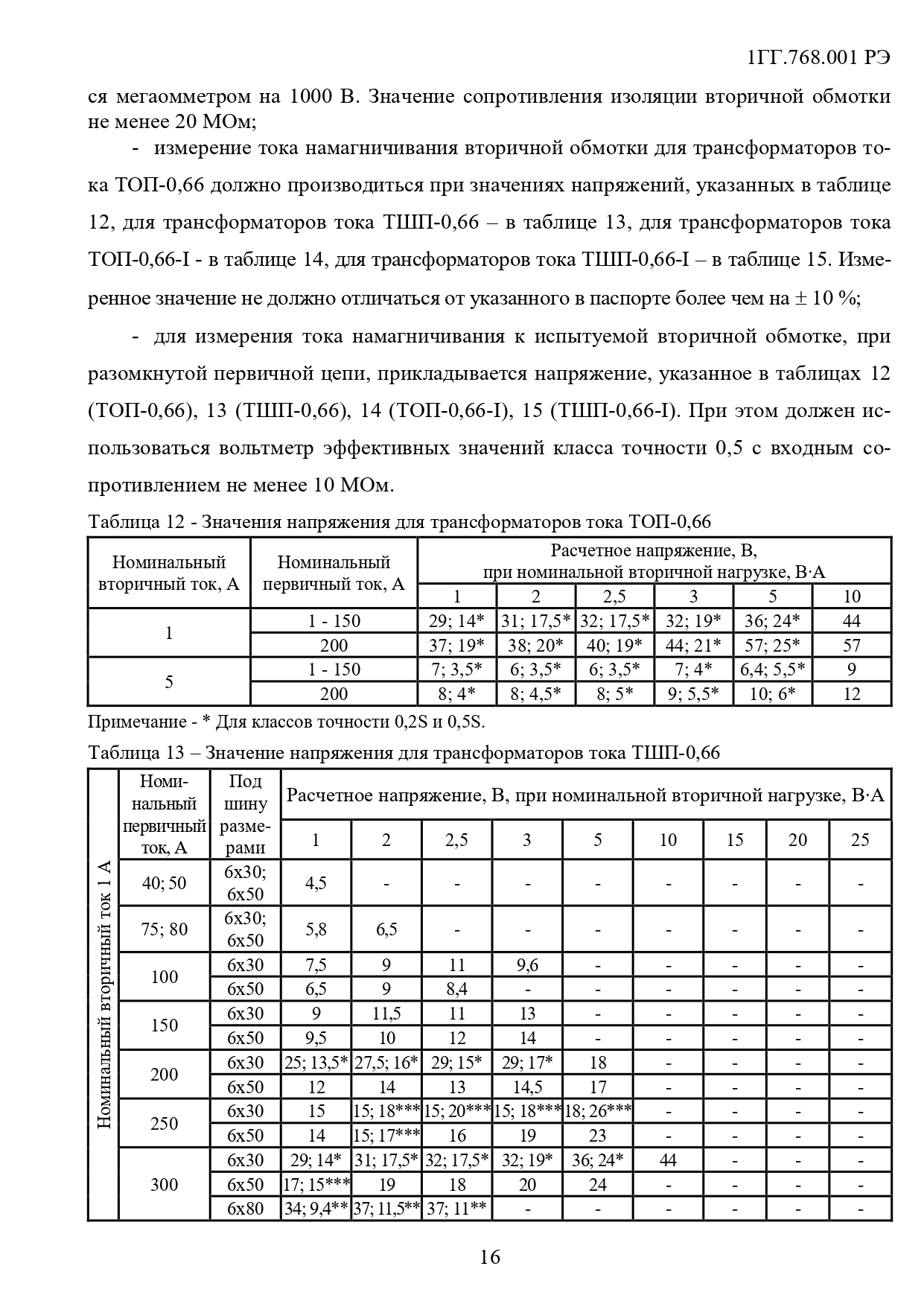

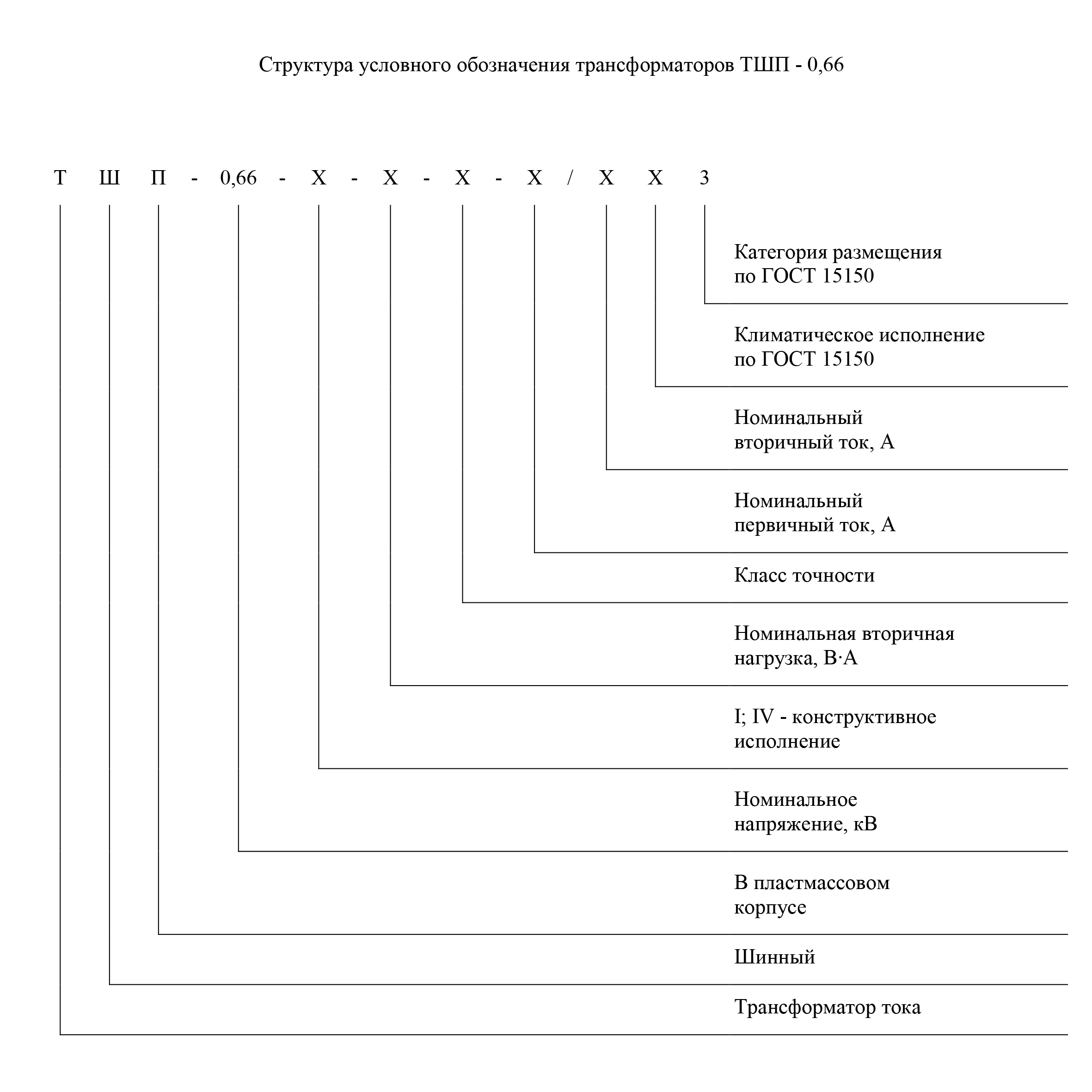

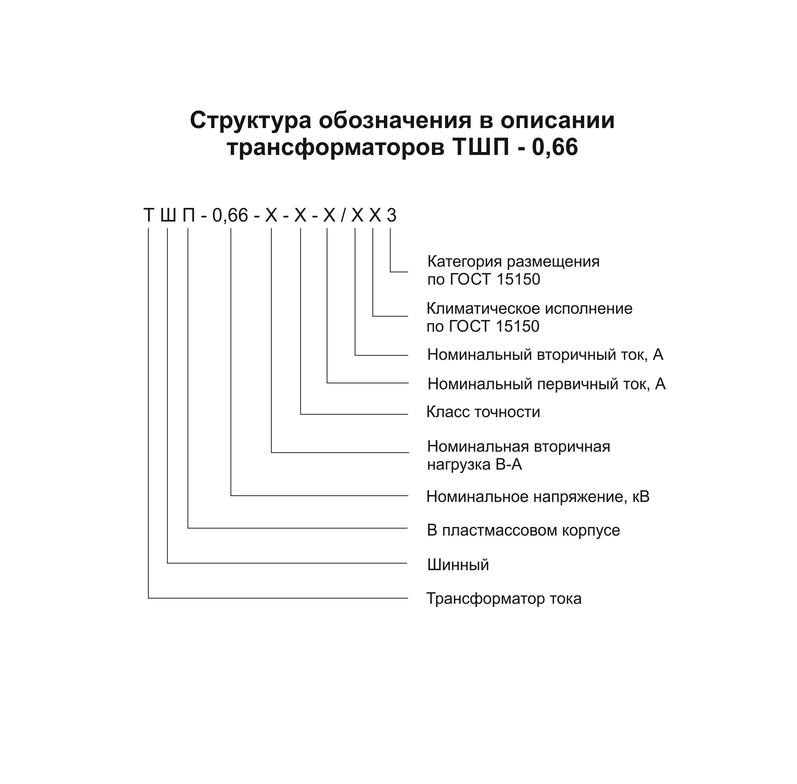

ТУ16 - 2011 ОГГ.671 230.001 ТУ

Класс напряжения, кВ0.66

Климатическое исполнениеУ3; Т3

Номинальный первичный ток, А50—600

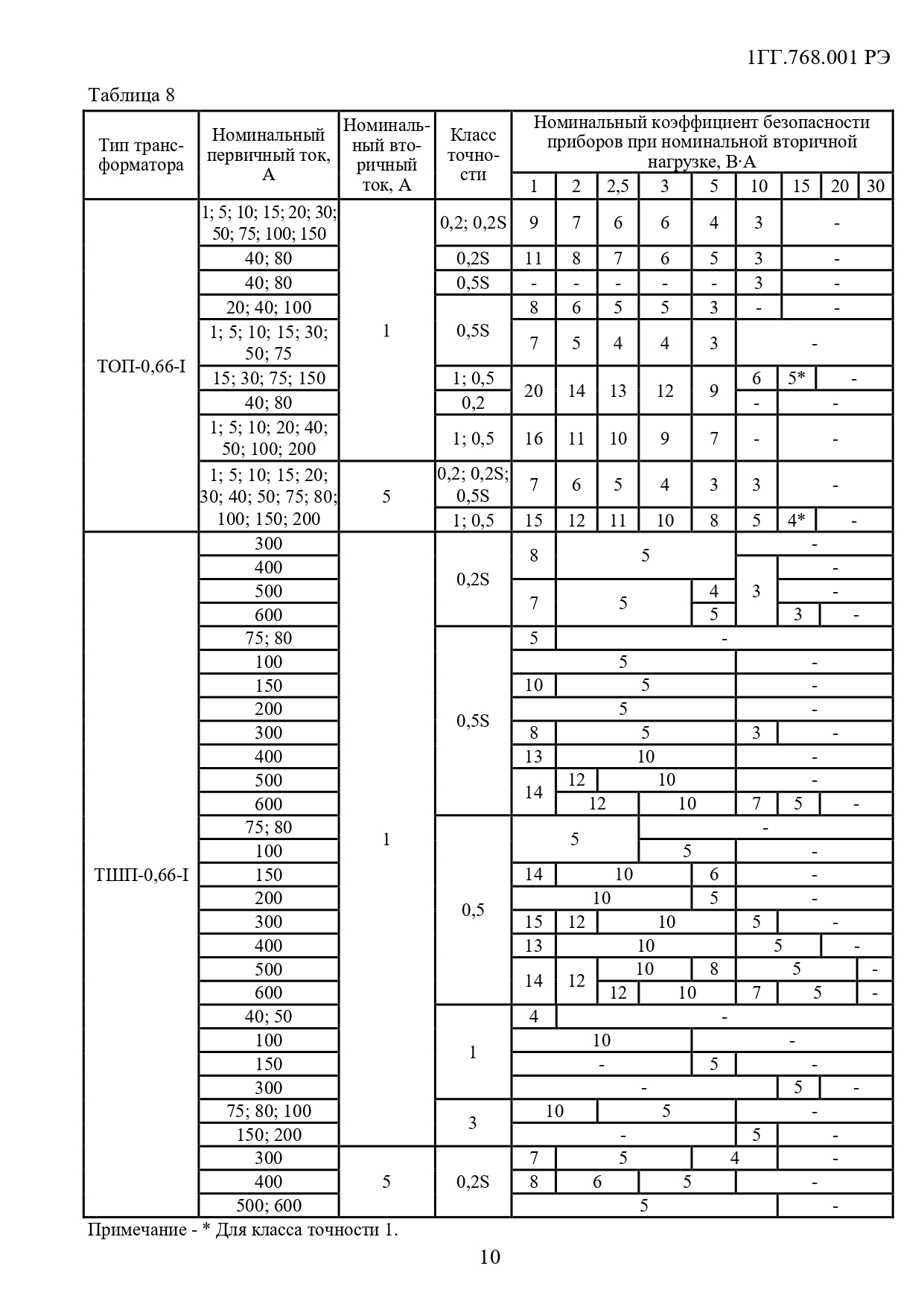

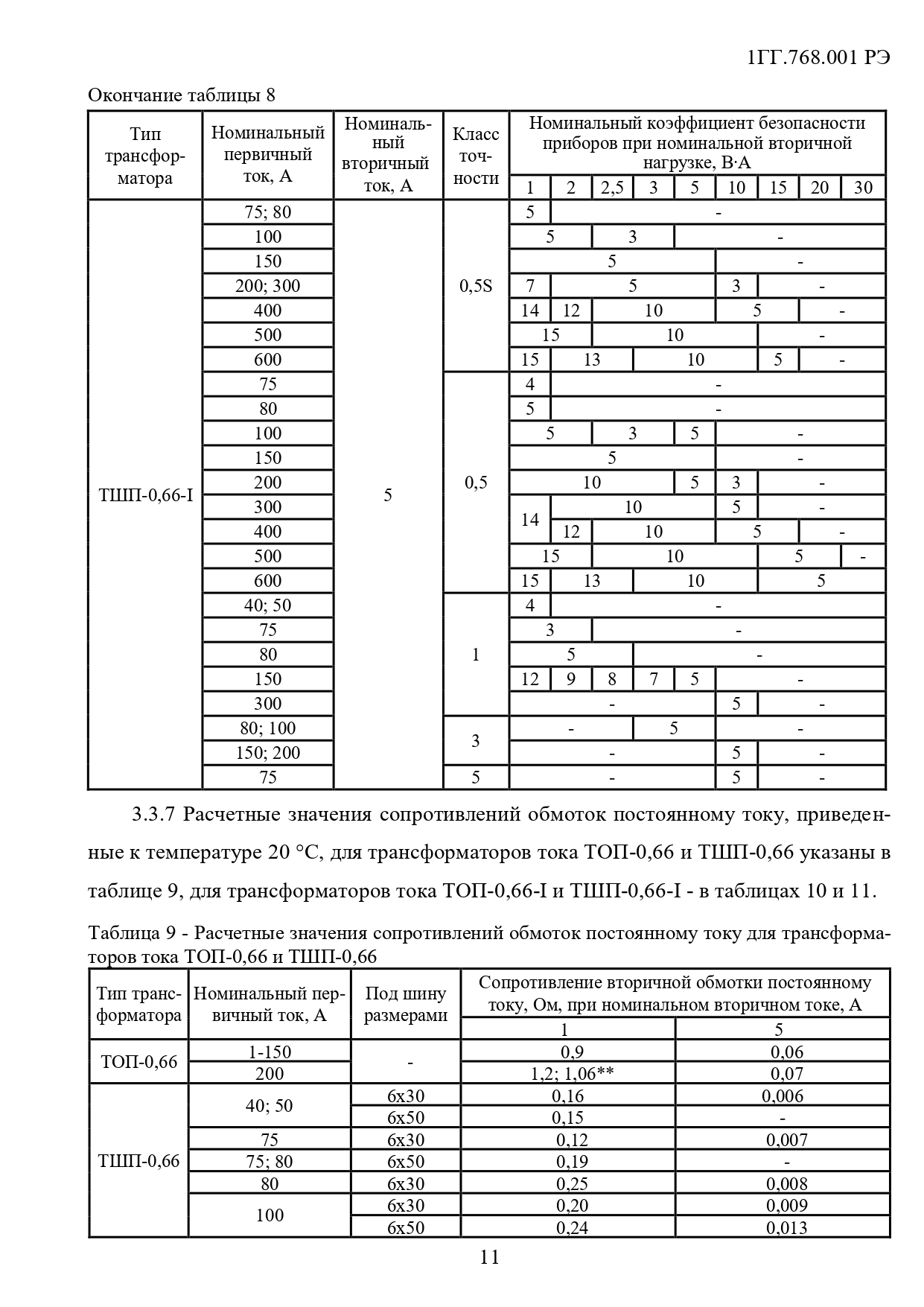

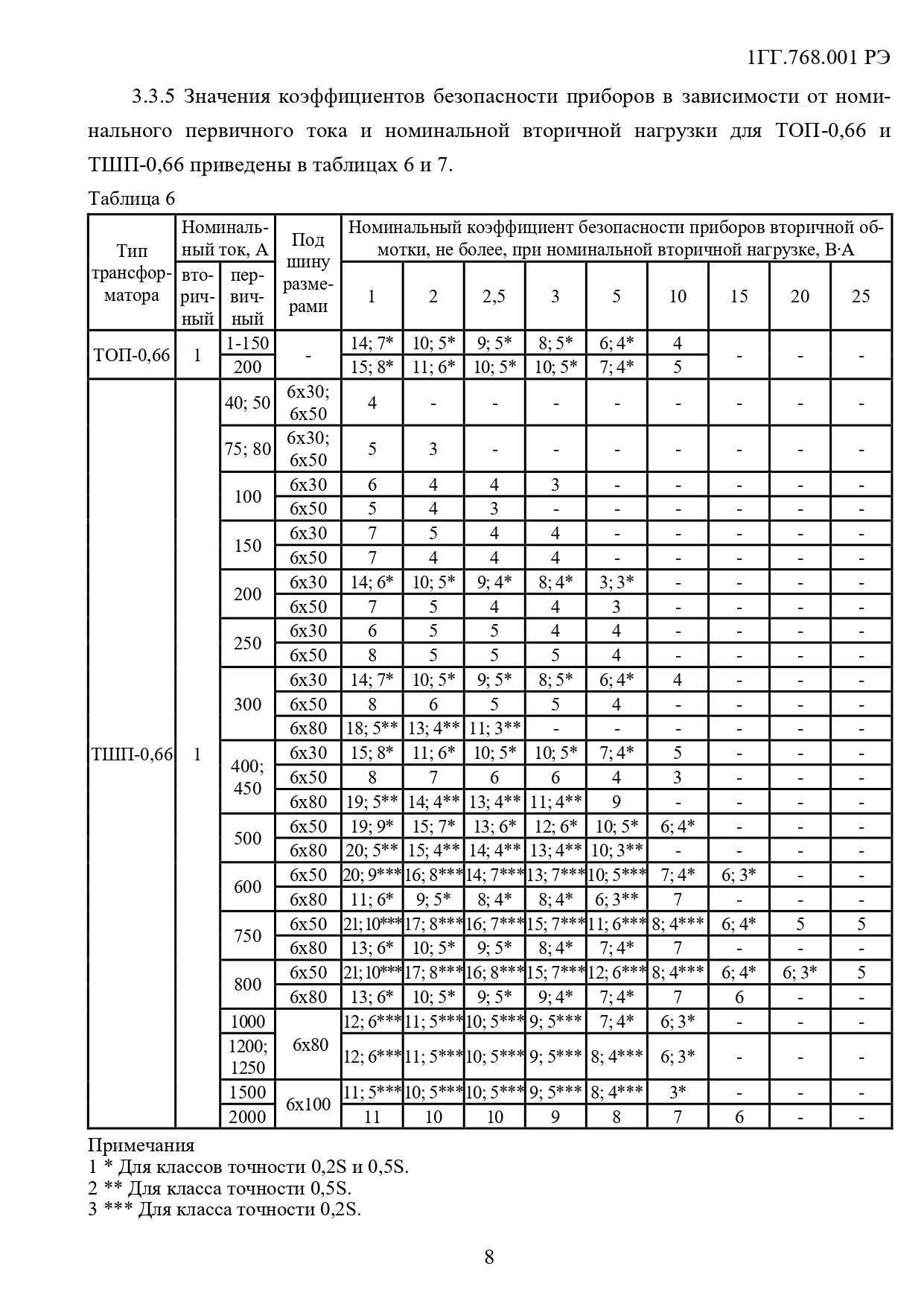

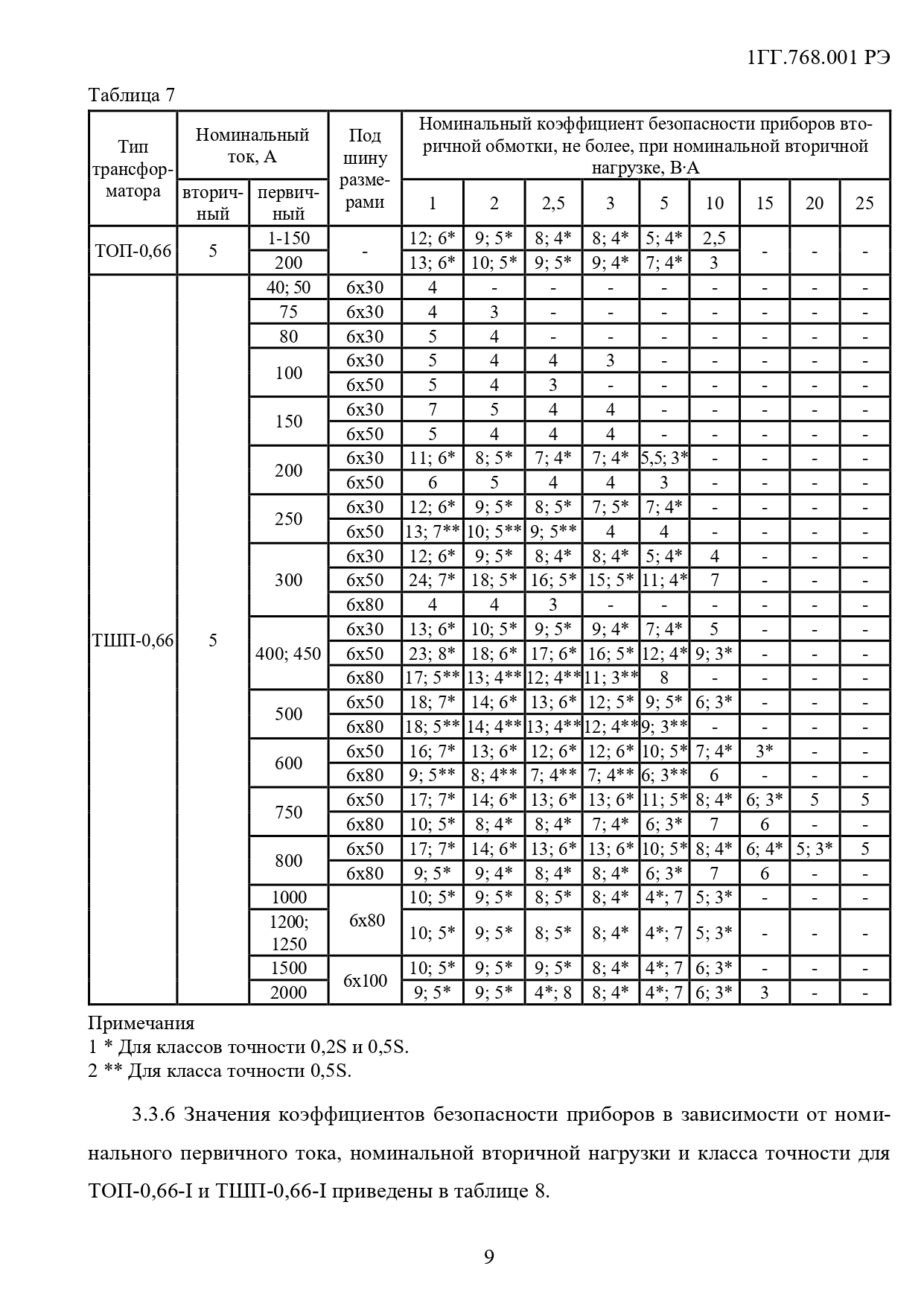

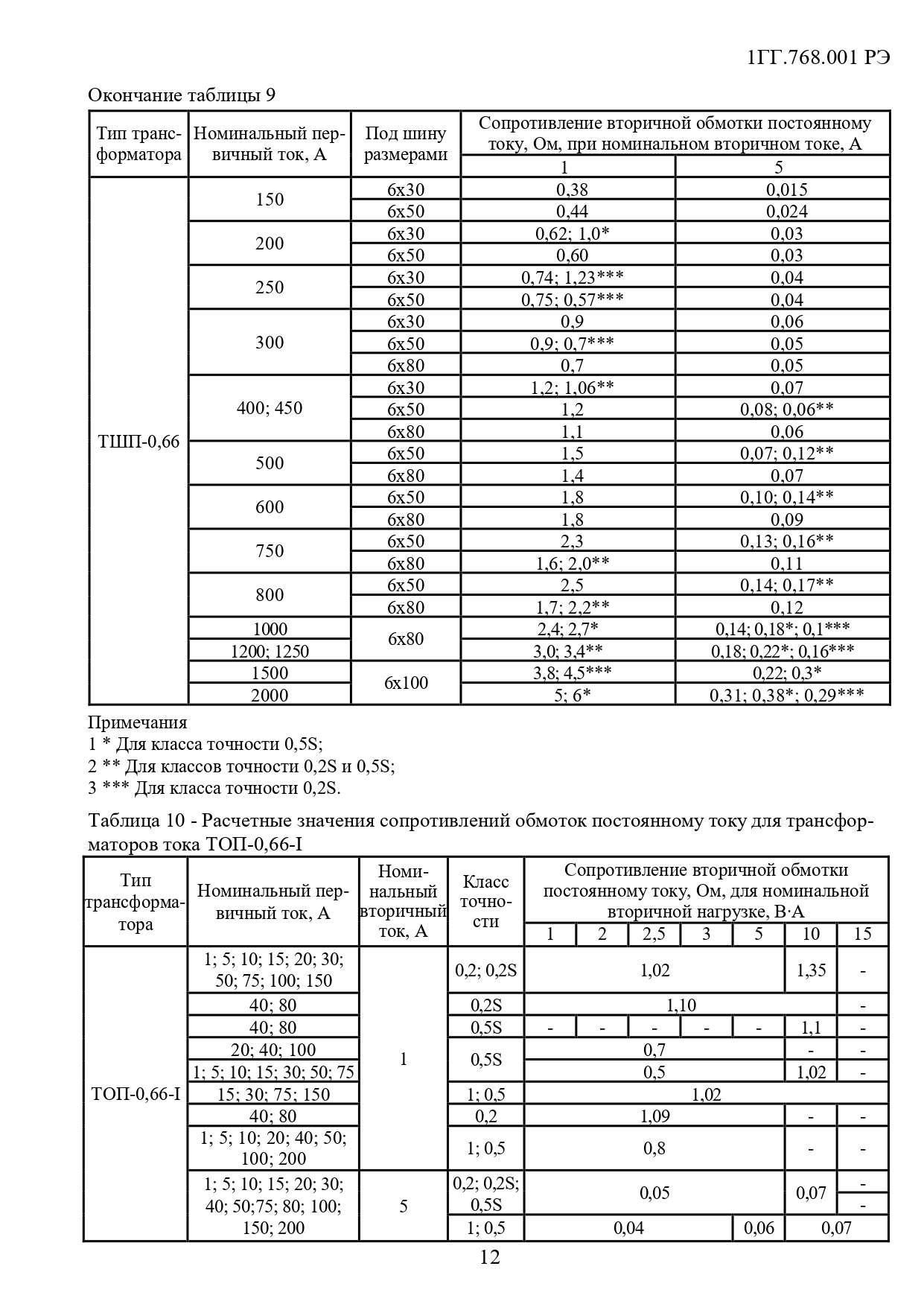

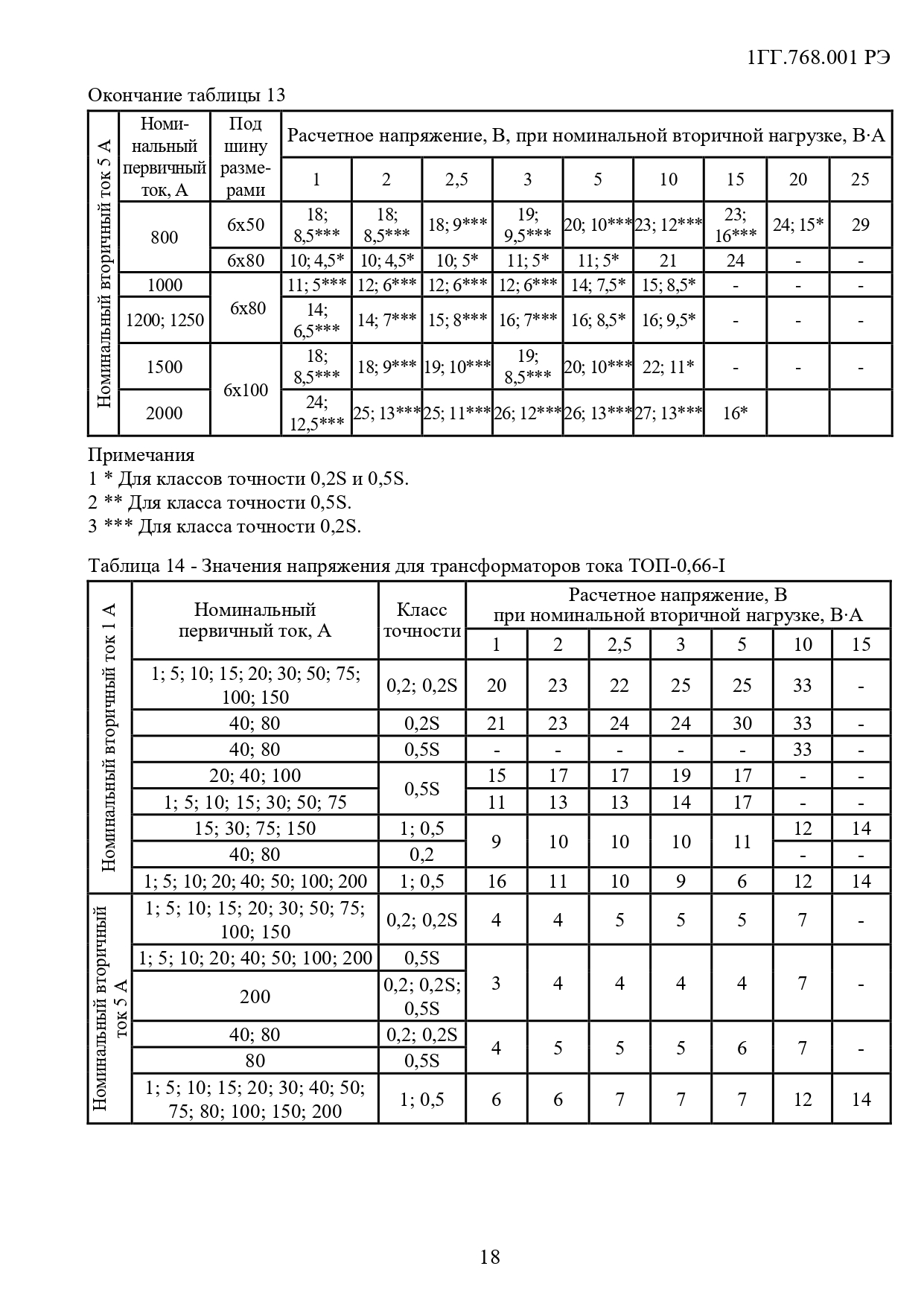

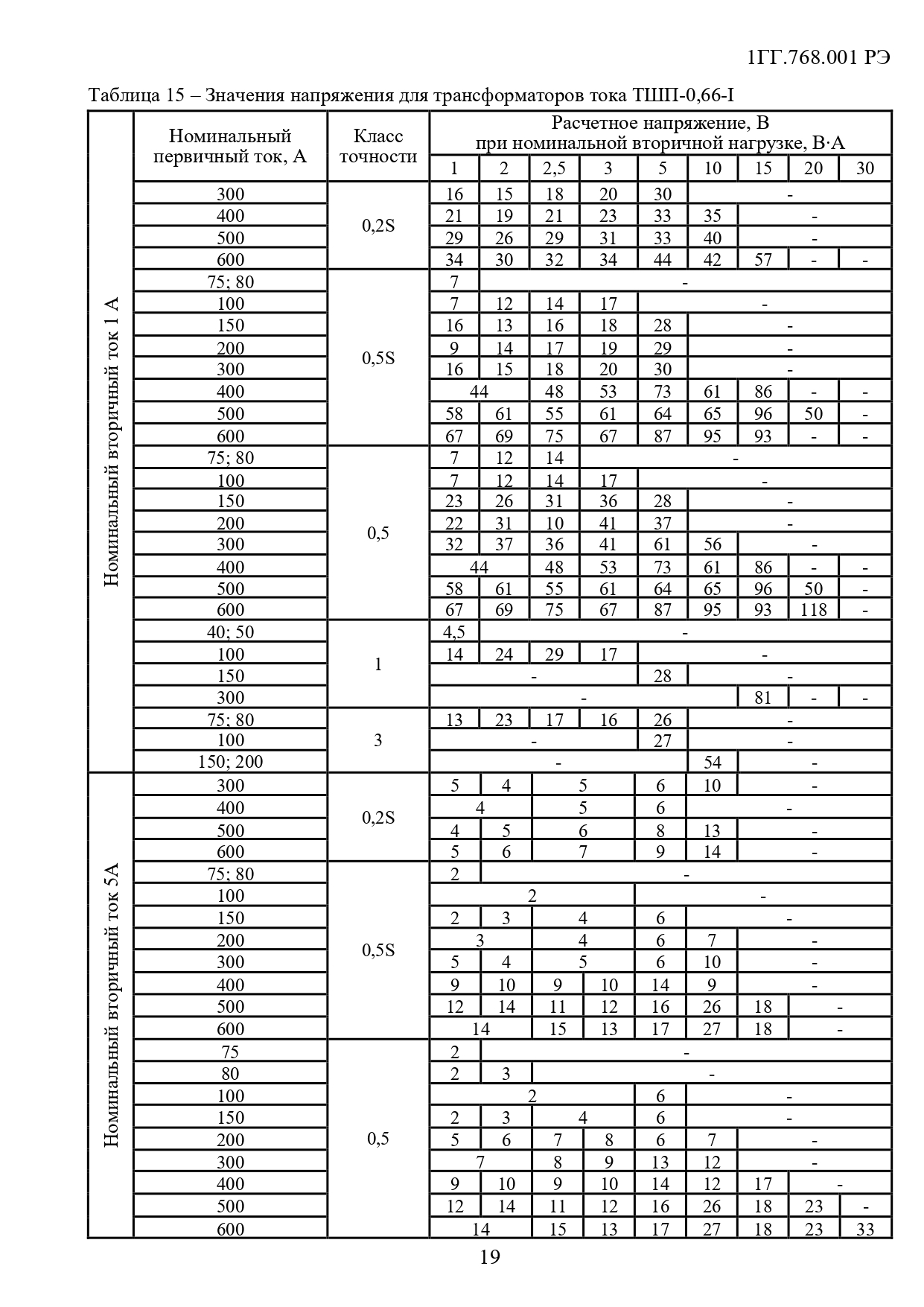

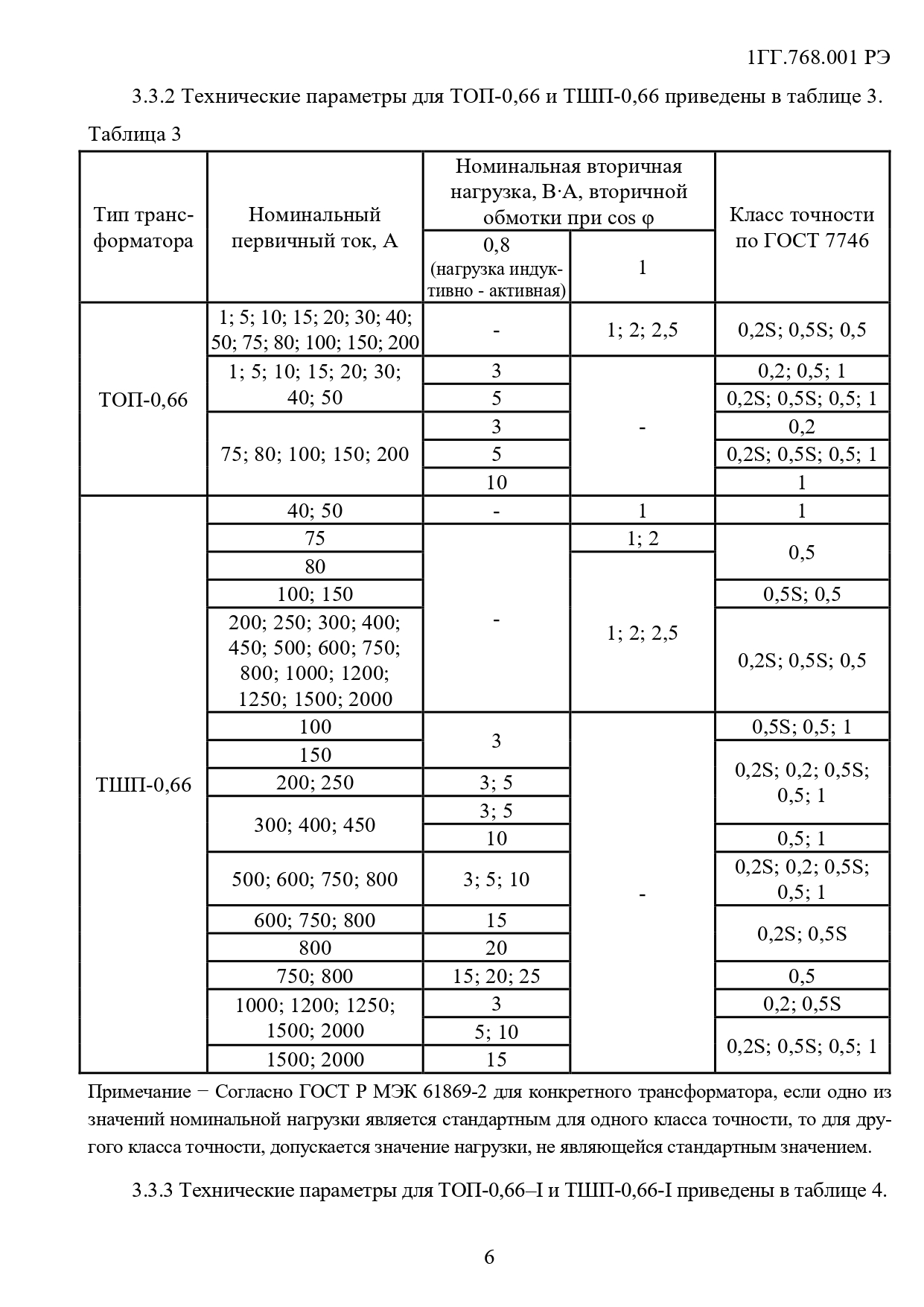

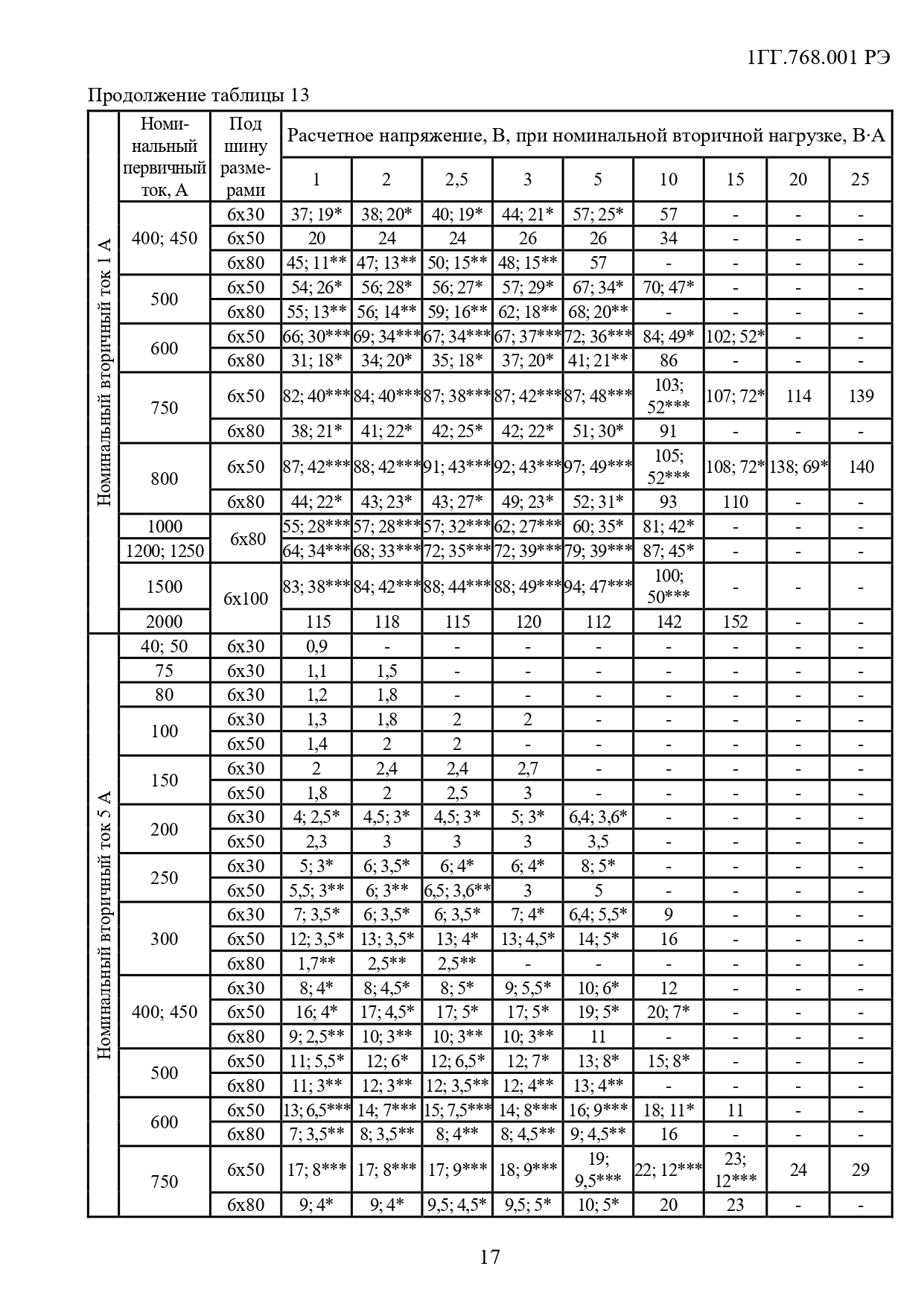

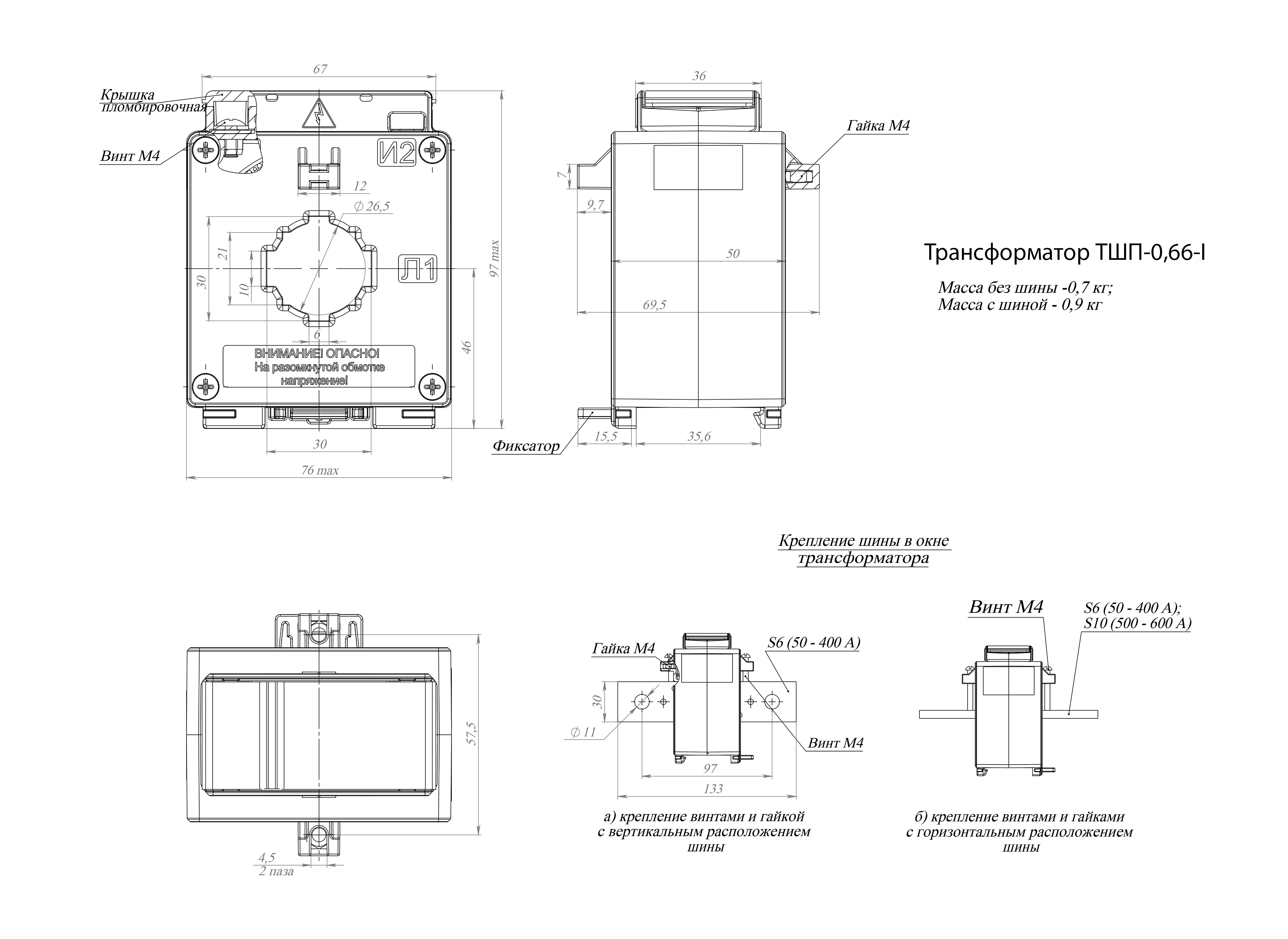

Технические данные трансформаторов ТШП-0,66-I

Тип трансформатора	Номинальный первичный ток, А	Номинальный вторичный ток, А	Класс точности	Номинальный коэффициент безопасности приборов при номинальной вторичной нагрузке, В∙А

				1	2	2,5	3	5	10	15	20
ТШП-0,66-I	50	1; 5	1; 0,5	5	-	-	-	-	-	-	-
	75; 80		0,5; 0,5S	5	5	-	-	-	-	-	-
	100		0,5	5	5	5	5	5	-	-	-
	150		0,5	14	10	10	10	6	-	-	-
	200			10	10	10	10	5	-	-	-
	250; 300			15	12	10	10	10	5	-	-
	100		0,5S	5	5	5	5	-	-	-	-
	150			7	5	5	5	5	-	-	-
	200; 250; 300			7	5	5	5	5	5	-	-
	400		0,5; 0,5S	13	10	10	10	10	5	5	-
	500			14	12	10	10	10	10	5	5
	600			13	11	10	10	8	7	5	5
	150		0,2S	7	-	-	-	-	-	-	-
	200			7	5	5	5	5	-	-	-
	250; 300			8	5	5	5	5	-	-	-
	400			8	5	5	5	5	3	-	-
	500			7	5	5	5	4	3	-	-
	600			7	5	5	5	5	3	3	-
