Трансформаторы ТОЛ-110 III предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения 110 кВ.
Трансформаторы изготавливаются с литой изоляцией в климатических исполнениях «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150.
Длина пути утечки III по ГОСТ 9920.
Высота установки над уровнем моря – не более 1000 м.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Межповерочный интервал – 16 лет.
ТУ16 - 2013 ОГГ.671 214.002 ТУ
Трансформаторы тока ТОЛ-110 УХЛ1 предназначены для эксплуатации в высоковольтных сетях с напряжением 110 кВ, обеспечивая надежное измерение тока и защиту электрооборудования. Эта модель адаптирована для работы в разнообразных климатических условиях, что подчеркивает ее универсальность и широкое применение в энергетических системах. Аббревиатура УХЛ1 указывает на способность трансформатора функционировать в умеренном и холодном климате, что делает его пригодным для использования в различных регионах.
Ключевой особенностью ТОЛ-110 УХЛ1 является его высокая точность измерений и стабильная работа даже при значительных перепадах температур. В конструкции трансформатора применены передовые изоляционные материалы, защищающие внутренние компоненты от влаги и других атмосферных воздействий. Это обеспечивает длительный срок службы устройства и снижает необходимость в его частом обслуживании.
ТОЛ-110 УХЛ1 также выделяется своей надежностью в защите систем от перегрузок и коротких замыканий. Способность оперативно реагировать на аномалии в токе и предотвращать аварии делает этот трансформатор незаменимым элементом в любой электрической сети. Дополнительно, простота монтажа и обслуживания сокращает эксплуатационные расходы и увеличивает общую эффективность работы системы.
Использование ТОЛ-110 УХЛ1 позволяет не только повысить безопасность и надежность электроснабжения, но и оптимизировать потребление энергии благодаря точным измерениям тока. Эти характеристики делают ТОЛ-110 УХЛ1 важным компонентом в современных энергетических проектах, где требуется высокая точность и стабильность в работе.
Технические характеристики трансформаторов ТОЛ-110 III
Тип трансформатора
и число катушек
Номинальный
первичный
ток, А
Номинальный
вторичный
ток, А
Номинальная вторичная нагрузка, В·А,
при cos φ = 0,8; вторичной обмотки для
Номинальная
предельная кратность обмотки
для защиты, не менее
Ток
электродинамической
стойкости, кА
Трехсекундный ток
термической
стойкости, кА
измерения
защиты
0,5S; 0,5
0,2S; 0,2; 0,5S; 0,5
5Р; 10Р; 5PR; 10PR
ТОЛ-110 III-3; ТОЛ-110 III-4
100
5 или 1
3
-
10
18
125
40*
6,5
150
10
-
10
20
6
200
20
-
15
20
8
300
30
-
25
20
12
400
30
-
30
20
16
500
-
30
30
20
20
600
-
30
30
20
20
750
-
30
30
20
30
800
-
30
30
20
32
1000
-
30
30
20
40
1200
-
30
30
20
1500
-
30
30
20
2000
-
30
30
20
ТОЛ-110 III-5; ТОЛ-110 III-6
100
5 или 1
3
-
5
20
125
40*
6,5
150
10
-
5
20
6
200
20
-
10
20
8
300
30
-
15
20
12
400
30
-
20
20
16
500
-
30
25
20
20
600
-
30
30
20
20
750
-
30
30
20
30
800
-
30
30
20
32
1000
-
30
30
20
40
1200
-
30
30
20
1500
-
30
30
20
2000
-
30
30
20
* Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную вторичную нагрузку.
Коэффициент безопасности приборов равен 10, при вторичной обмотке, замкнутой на номинальную вторичную нагрузку.
ТОЛ-110 III-3, ТОЛ-110 III-4 – трех и четырех катушечные трансформаторы тока;
ТОЛ-110 III-5, ТОЛ-110 III-6 – пяти и шести катушечные трансформаторы тока.
По требованию заказчика возможно изготовление трансформаторов с другими техническими характеристиками.
3D-модель-ТОЛ-110-III
Опросный лист на трансформаторы тока
Руководство по эксплуатации ТОЛ-110 III

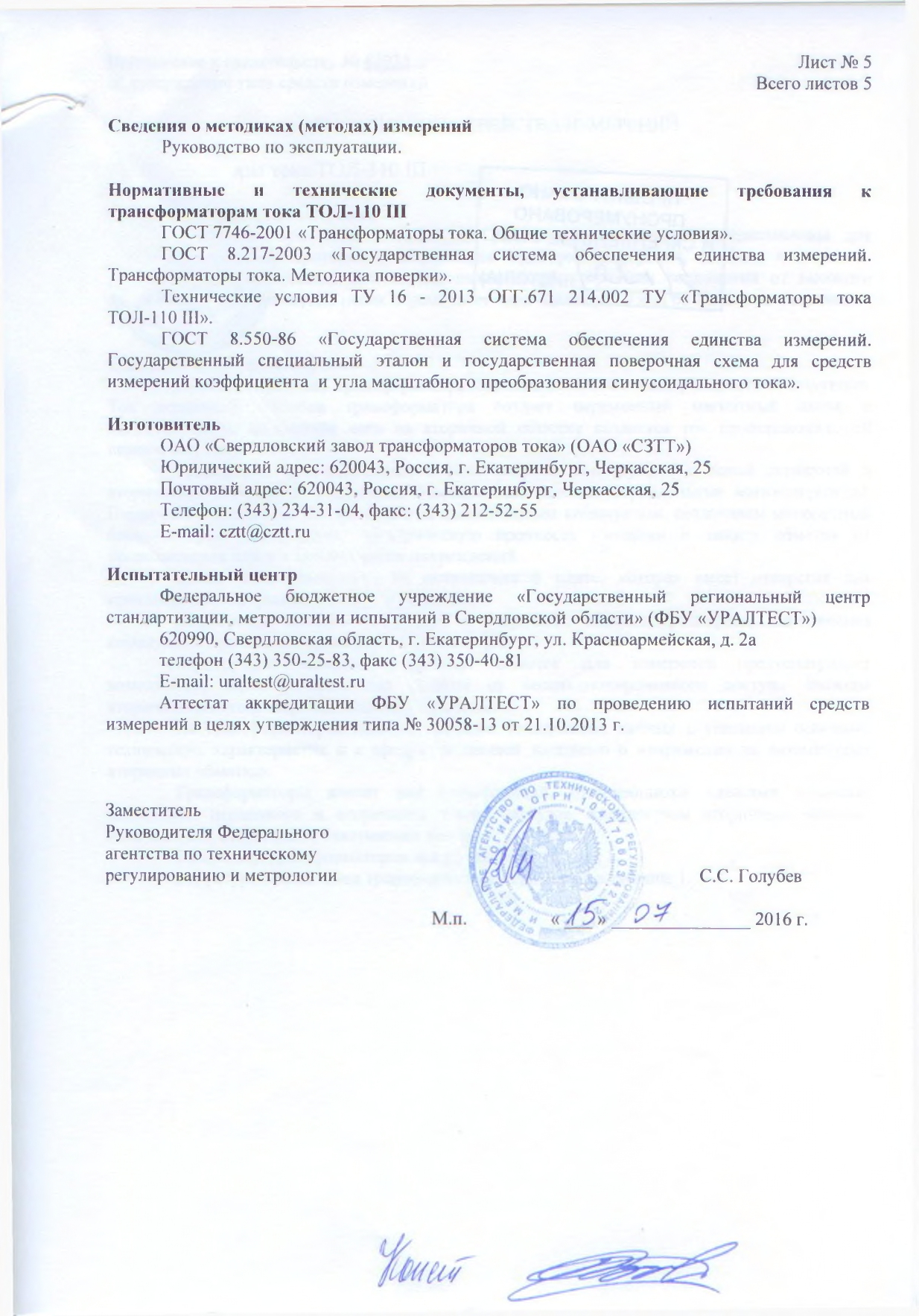

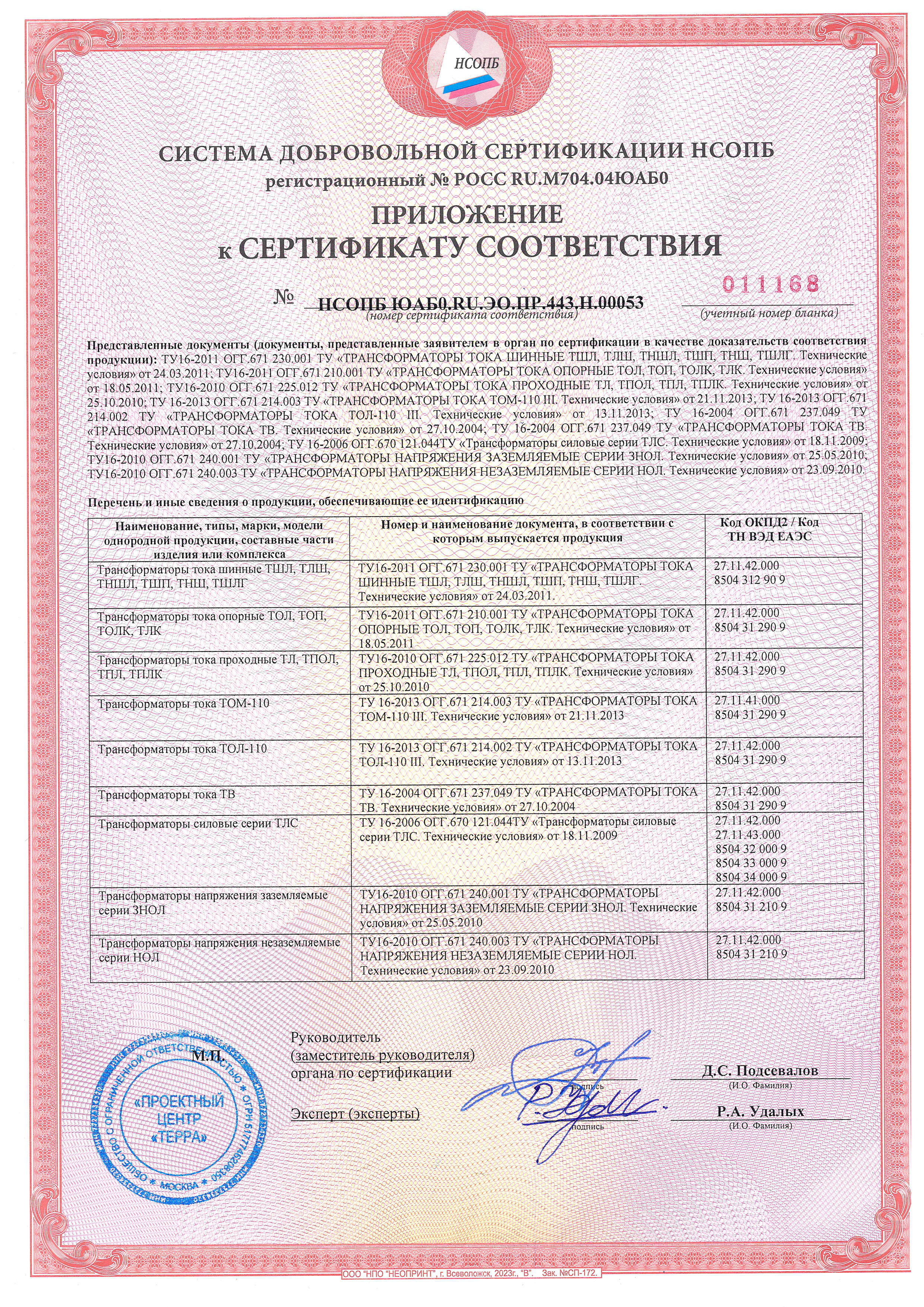

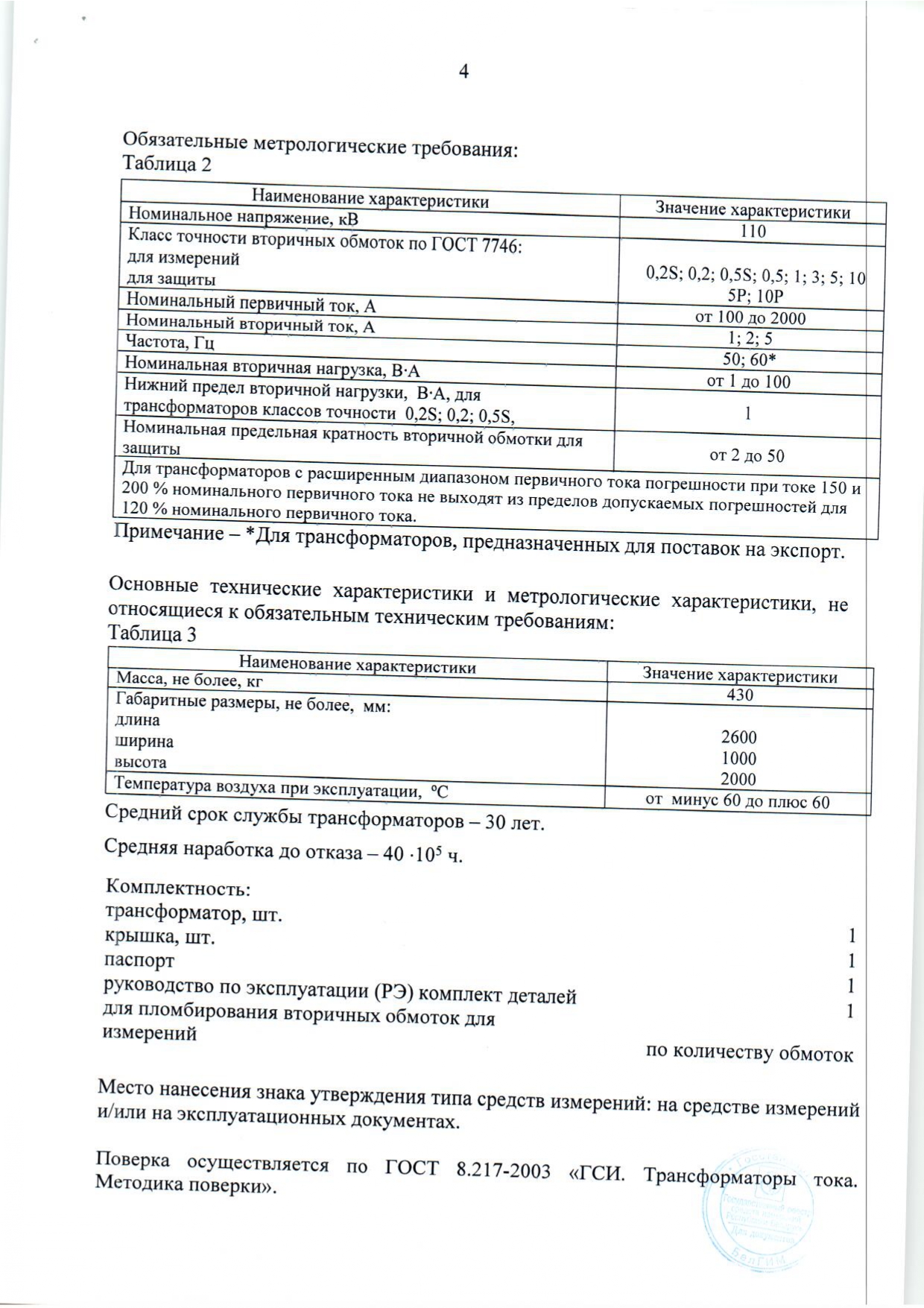

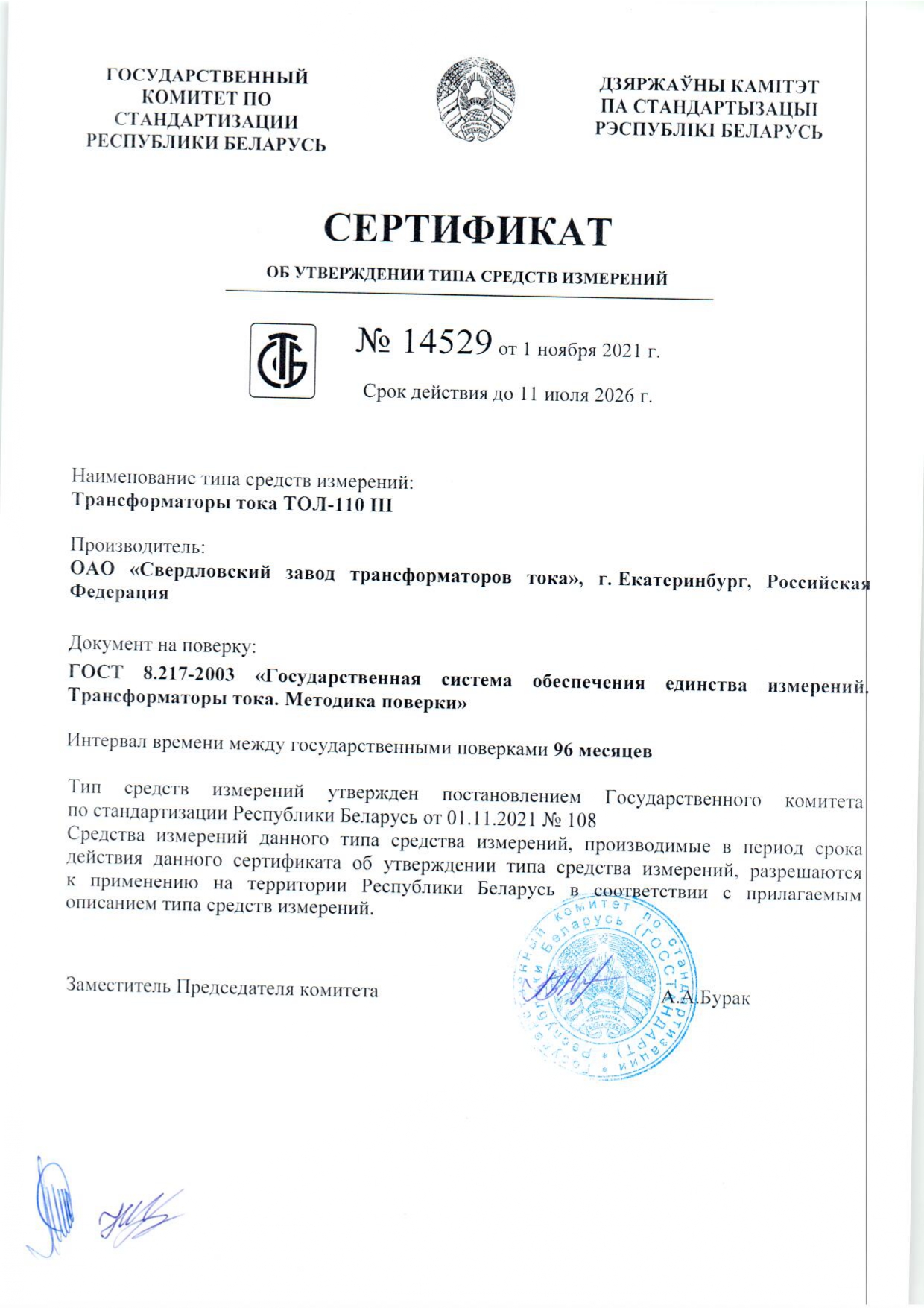

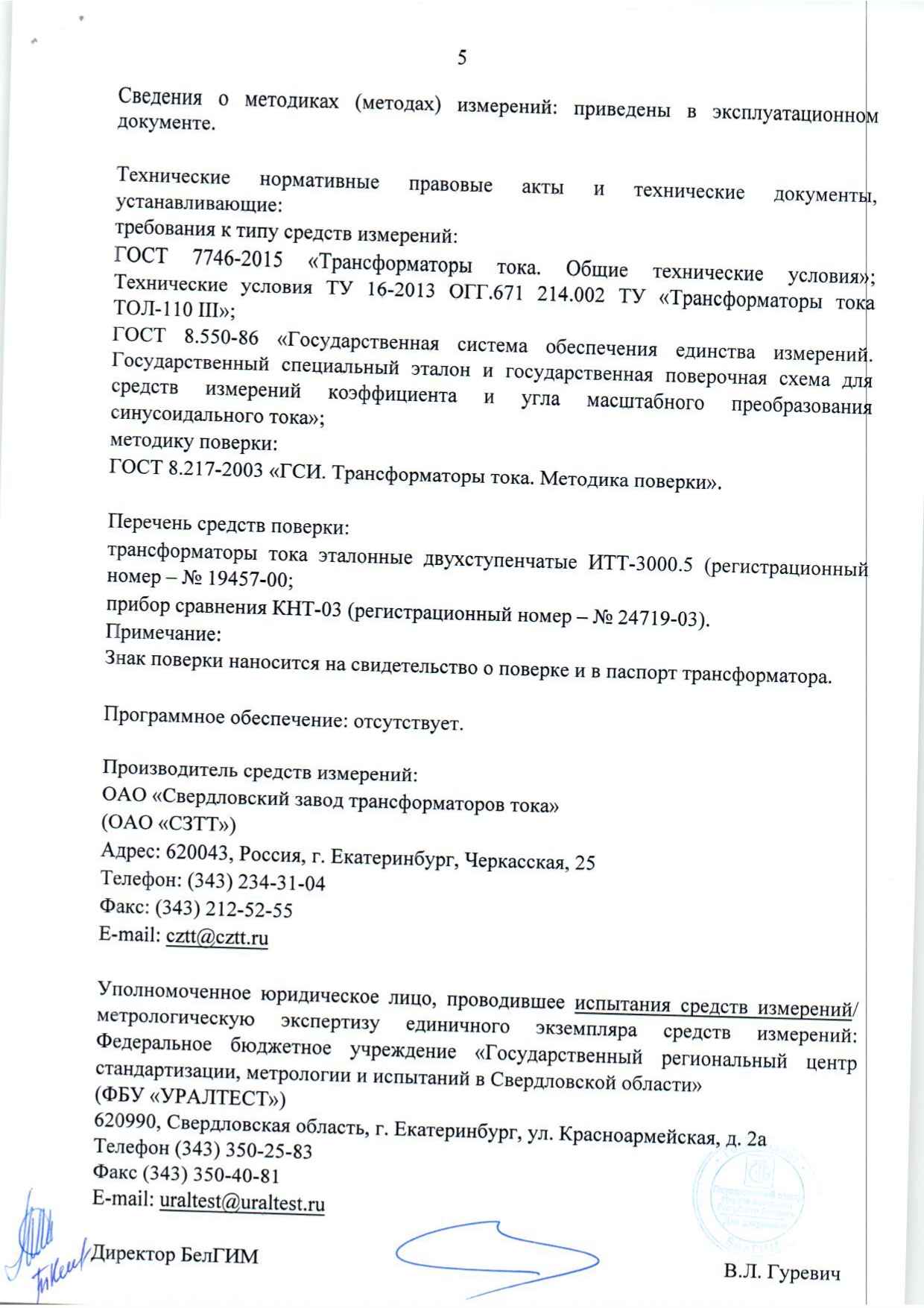

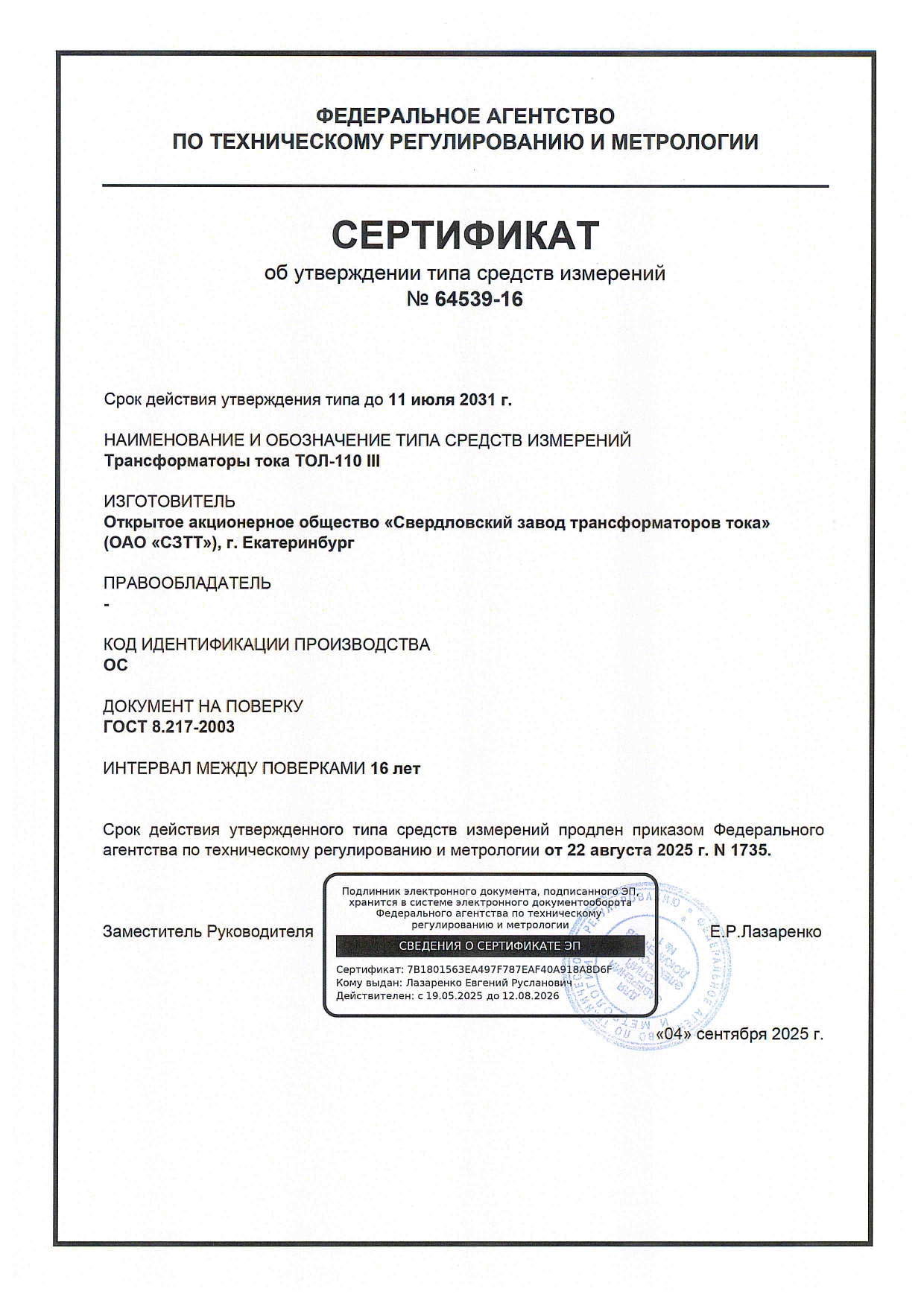

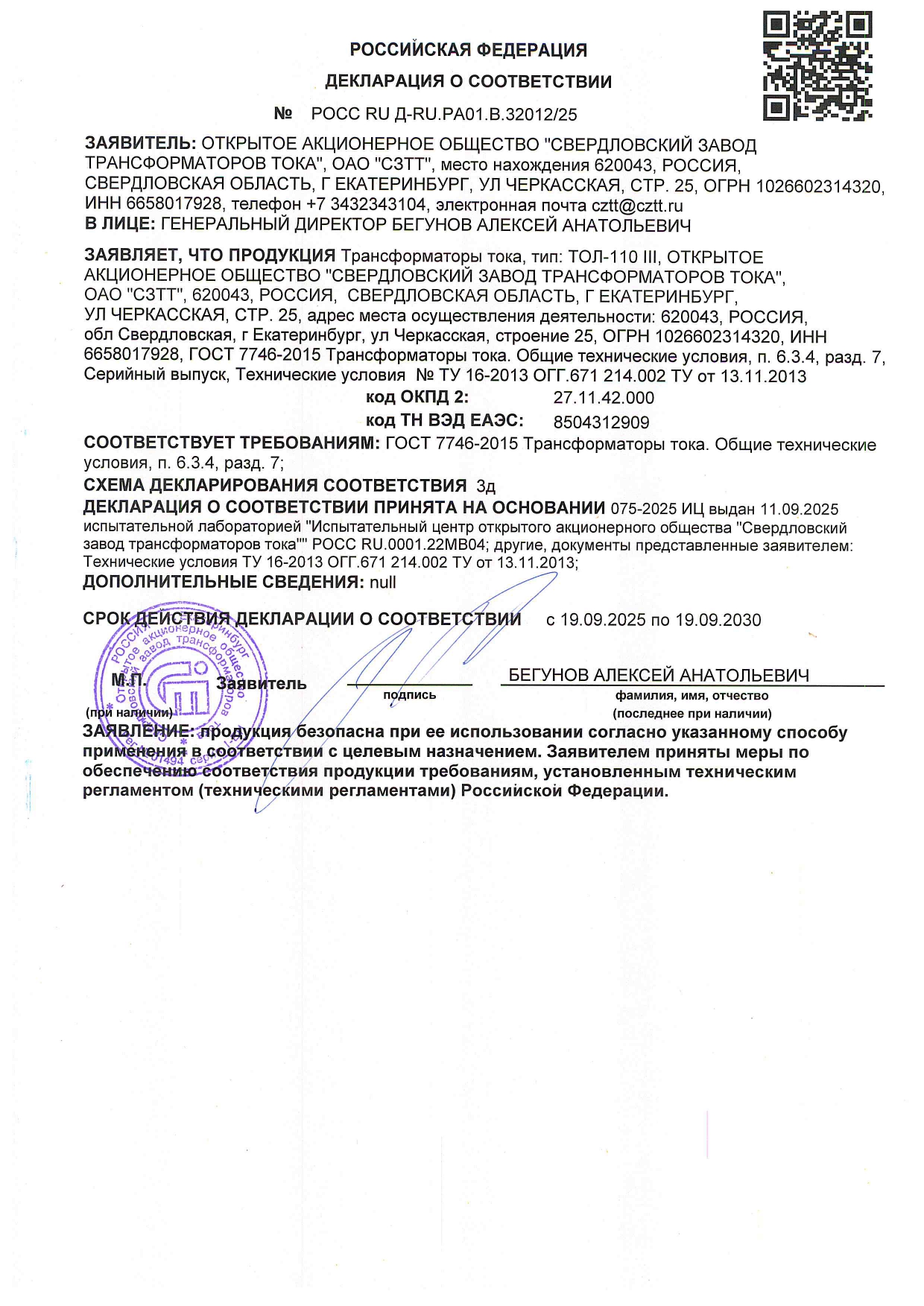

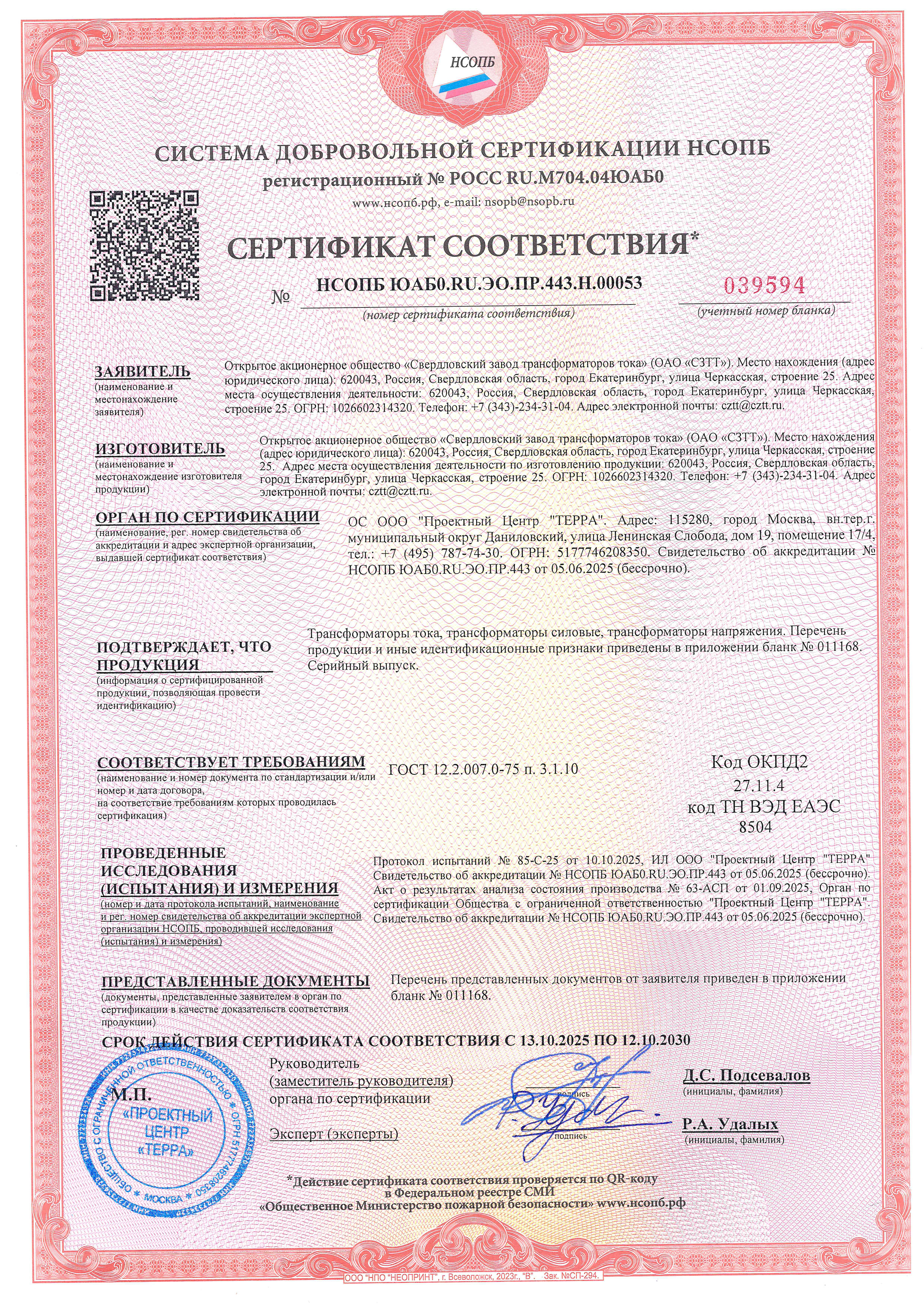

Сертификаты ТОЛ, ТОП, ТОЛК, ТЛК
Трансформаторы ТОЛ-110 подходят для замены трансформаторов марок TG145, IOSK 123, TAG123, ТФЗМ-110, ТГФМ-110, ТФМ-110.
