Силовые трансформаторы ТЛС 20 (40)

Трансформаторы силовые сухие с литой изоляцией серии ТЛС изготавливаются по ТУ 16-2006 ОГГ.670.121.044 ТУ в классе напряжения 20 кВ, мощностью 40 кВА, климатического исполнения «УХЛ», категории размещения 2 по ГОСТ 15150.

Применение литой изоляции позволяет обеспечить высокий уровень пожаробезопасности. Класс воспламеняемости FH (ПГ) I по ГОСТ 28779.

Обмотки литых трансформаторов обладают высокой механической прочностью и устойчивы к воздействию токов короткого замыкания. Литая изоляция обмоток пыле- и влагонепроницаемая, что исключает процесс сушки перед вводом в эксплуатацию, в отличие от трансформаторов с воздушно барьерной изоляцией.

Учитывая расположение РФ в нескольких климатических районах, трансформаторы выполнены климатического исполнения УХЛ с нижним значением температуры при транспортировании, хранении и эксплуатации -60°С. Для усиления механической прочности каждый слой обмотки армируется стеклосеткой.

Трансформаторы предназначены для эксплуатации в следующих условиях:

- высота над уровнем моря – не более 1000 м;

- температура воздуха при эксплуатации от минус 60°С до плюс 40°С;

- относительная влажность воздуха не более 100% при 25°С;

- окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150);

- рабочее положение в пространстве – вертикальное.

Powered by Froala Editor

Класс напряжения, кВ20

Климатическое исполнениеУХЛ2

Мощность, кВА25; 40

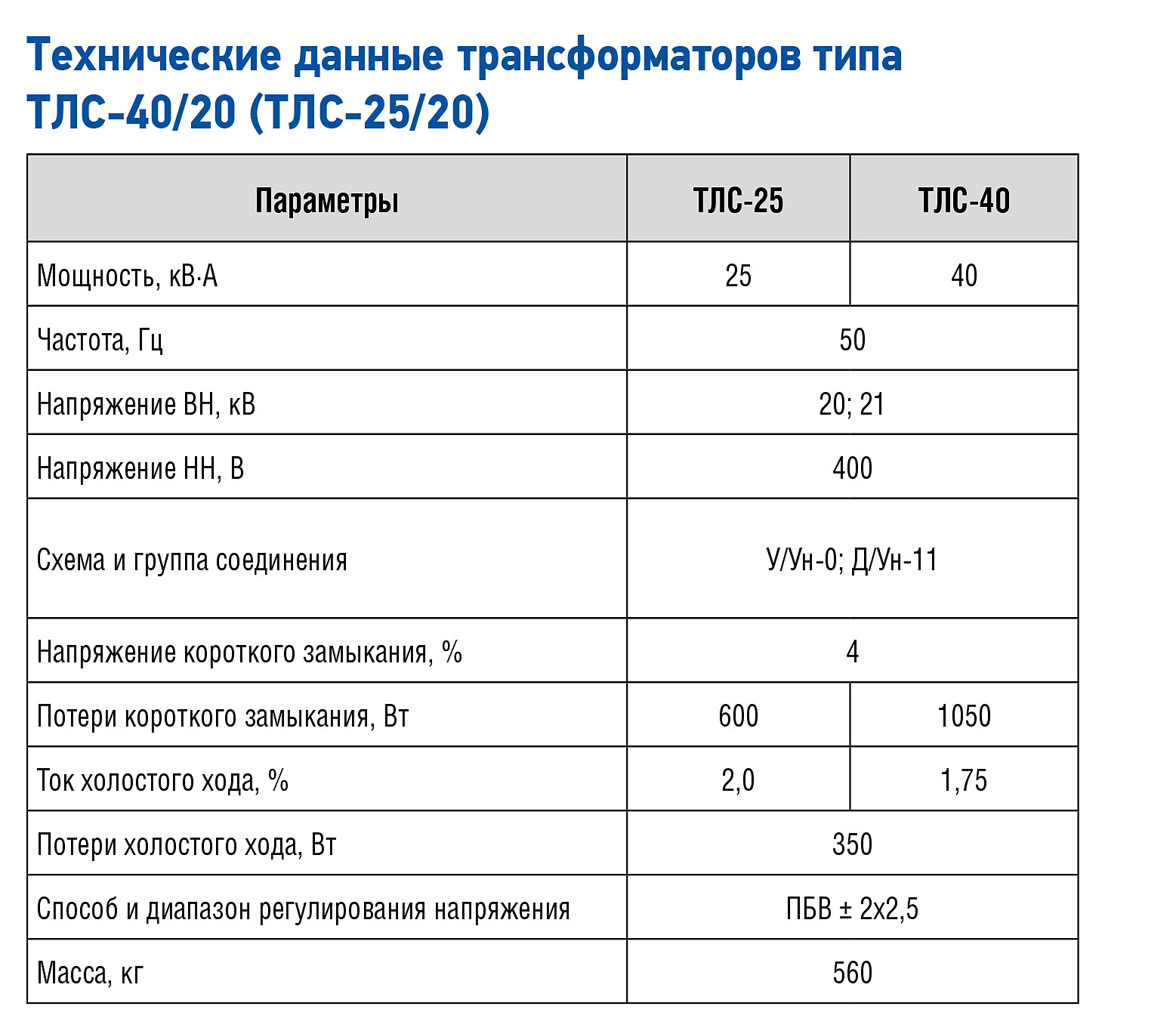

Технические характеристики трансформаторов ТЛС 25-40(20кв)

Тип трансформатора	ТЛС
Мощность	25-40
Схема и группа соединения обмоток	Д/Ун-11; У/Ун-0
Номинальное напряжение обмотки ВН	(20,21)∙2х2,5% кВ
Номинальное напряжение обмотки НН	400 В
Класс нагревостойкости	F
Климатическое исполнение	УХЛ2
Класс климатических условий по ГОСТ Р 54827	С4 (-60 °С)
Класс стойкости к воздействиям окружающей среды по ГОСТ Р 54827	Е2
Класс воспламеняемости по ГОСТ Р 54827	F1
Степень защиты	IP00
Срок службы	30 лет
Гарантийный срок	5 лет

Опросный лист ТЛС

Руководство по эксплуатации ТЛС 20(40)

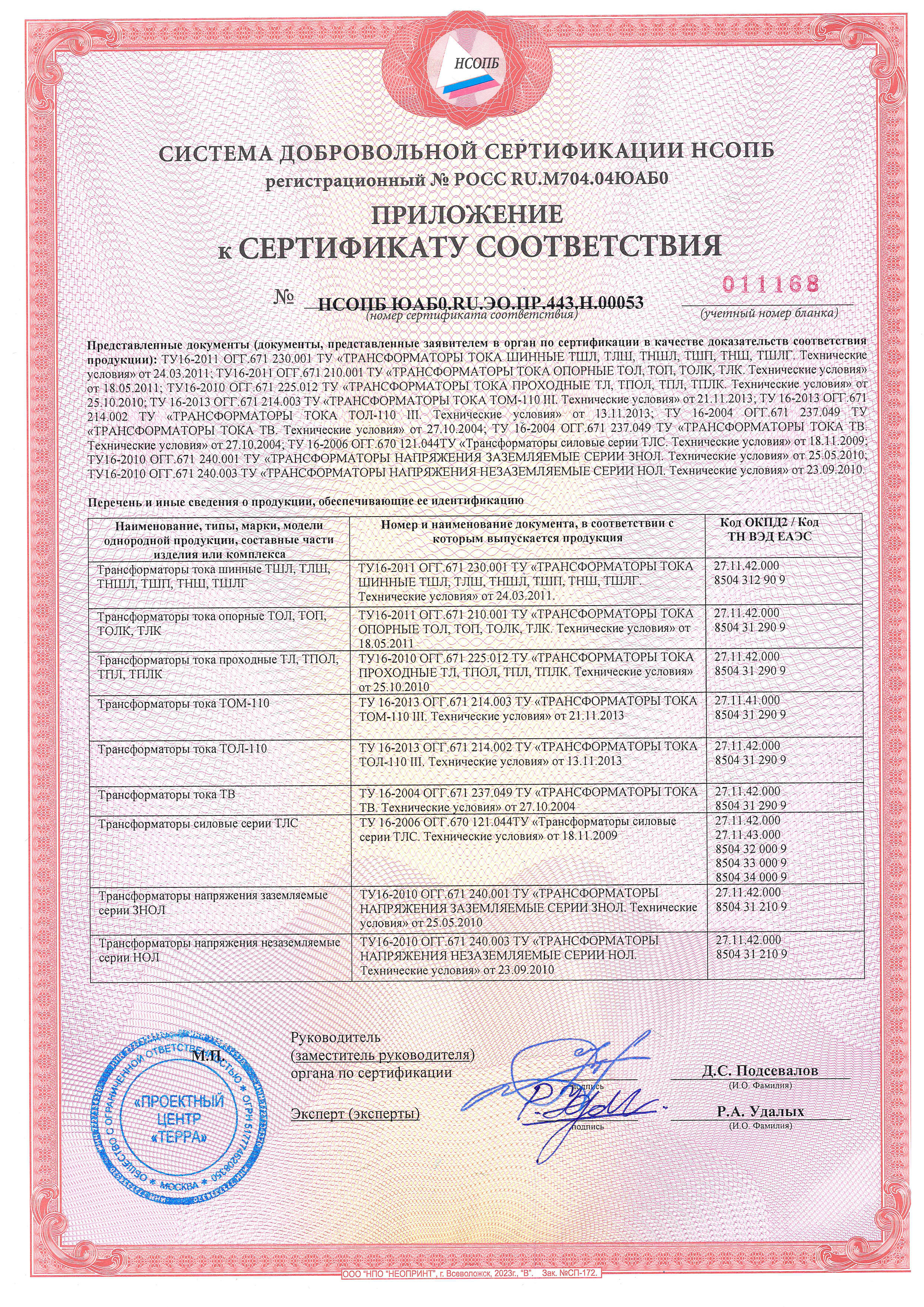

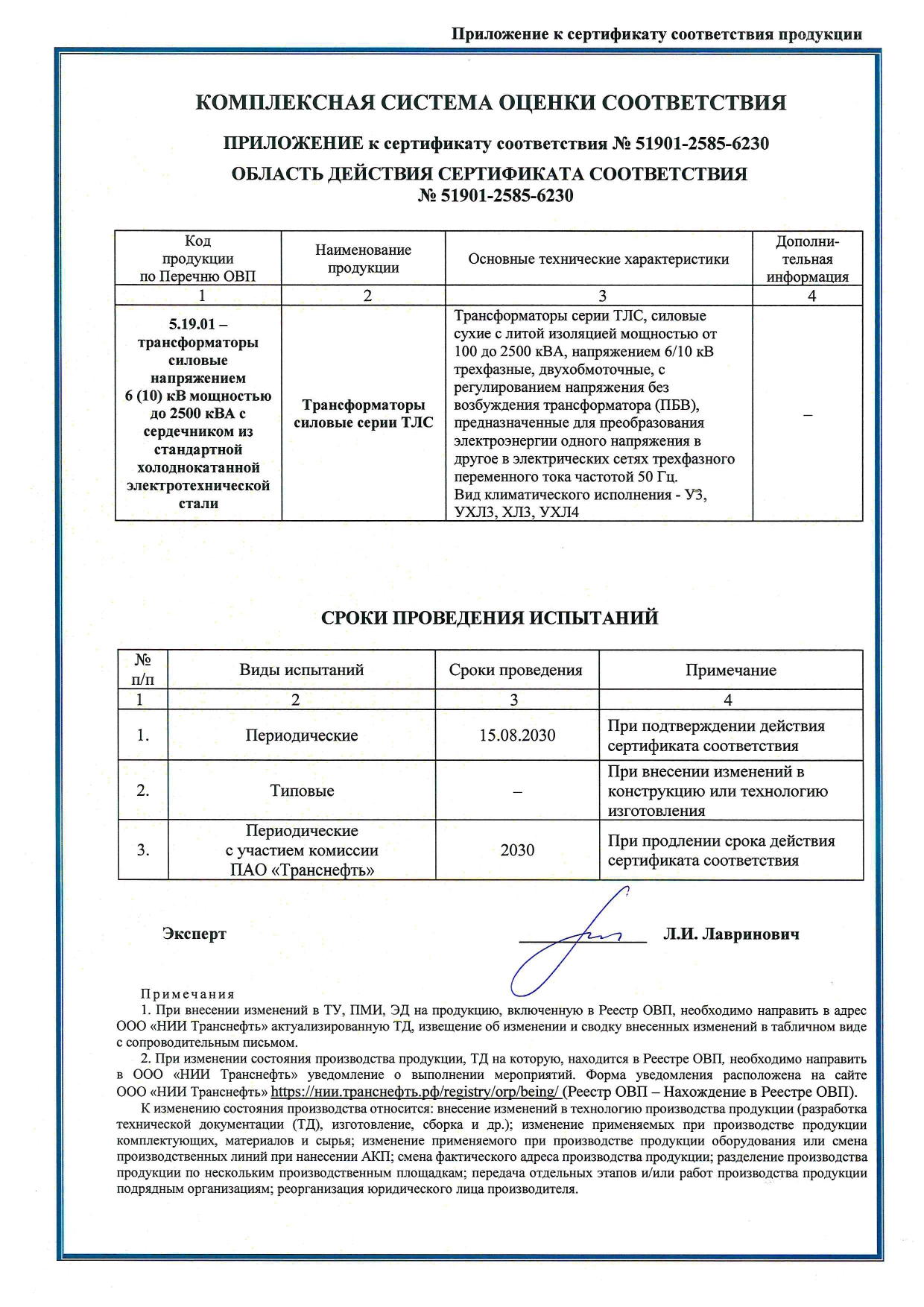

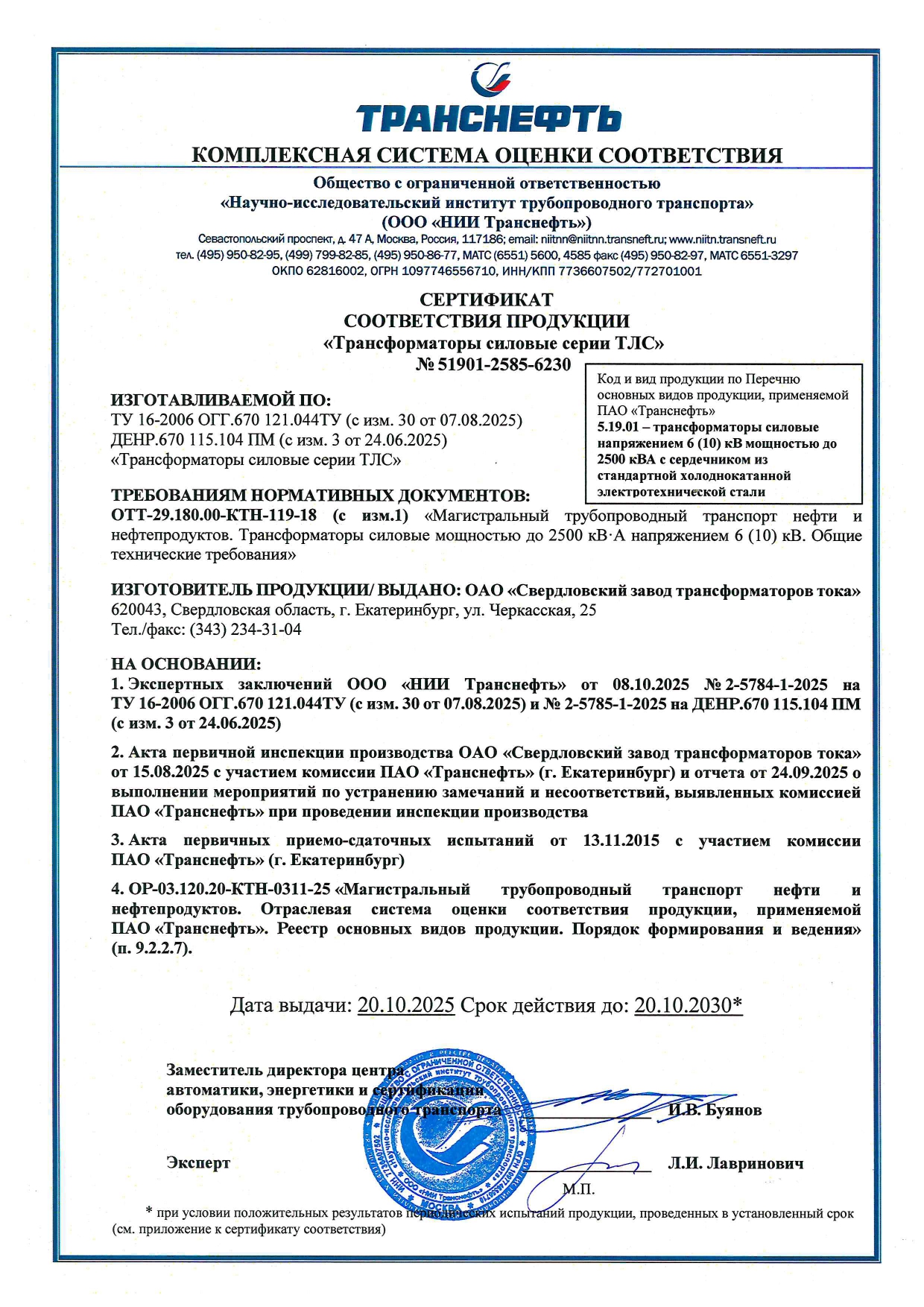

Сертификаты ТЛС

Трансформаторы серии ТЛС-25 подходят для замены трансформаторов марок ТСКС-25, ТМ-40, ТСКС-40. Трансформаторы серии ТЛС-40 подходят для замены трансформаторов марок ТСКС-25, ТМ-40, ТСКС-40.
