Трехфазные антирезонансные группы трансформаторов напряжения 3х3НОЛ.06 устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.

Трехфазные антирезонансные группы изготавливаются в климатическом исполнении «У» или «Т» категории размещения 3 для 3хЗНОЛ.06 по ГОСТ 15150.

Рабочее положение – любое.

Заземление выводов вторичных обмоток по усмотрению потребителя.

Заземление опорной плиты – обязательно!

Монтаж схемы соединений выполняется потребителем.

ТУ16 - 2010 ОГГ.671 240.001 ТУ

Класс напряжения, кВ6; 10

Климатическое исполнениеУ2; Т2

Технические характеристики трехфазных групп 3хЗНОЛ.06(ЗНОЛП)

Наименование параметра	Значение
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное линейное напряжение на выводах первичной обмотки, В	6000, 6300, 6600, 6900	10000, 10500, 11000
Номинальное линейное напряжение на выводах основной вторичной обмотки, В	100
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
при симметричном режиме работы сети, В, не более	3
при замыкании одной из фаз сети на землю, В	от 90 до 110
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В·А	400
Номинальная трехфазная мощность, В·А, в классе точности:*
0,2	90	90
0,5	150	225
1	225	450
3	600	900
Схема и группа соединения обмоток
Номинальная частота, Гц	50 или 60

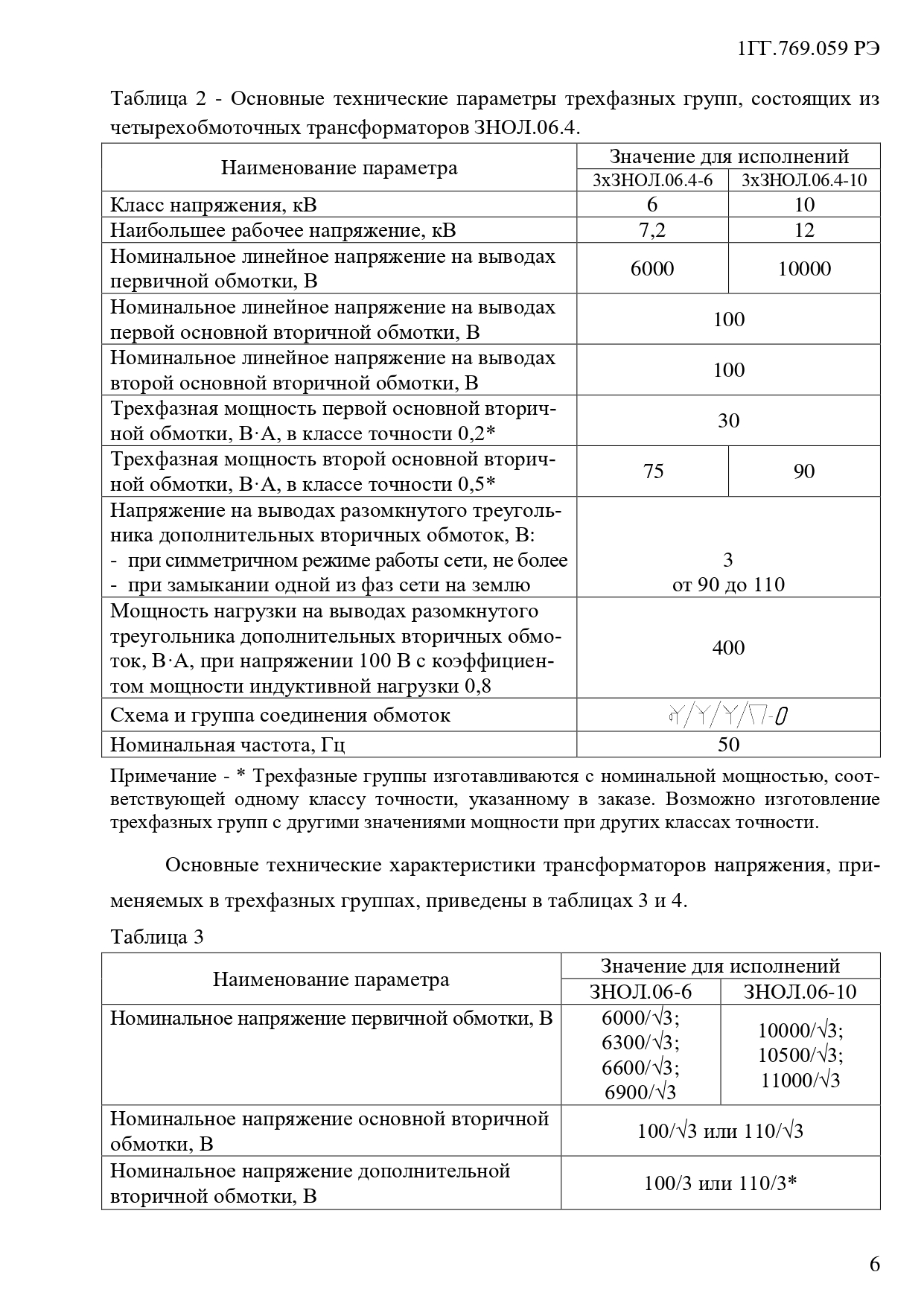

Основные технические параметры трехфазных групп, состоящих из четырехобмоточных трансформаторов ЗНОЛП.4 и ЗНОЛ.06.4.
Наименование параметра	Значение для исполнений
Наименование параметра	3хЗНОЛ.06.4-6 3хЗНОЛП.4-6	3хЗНОЛ.06.4-10 3хЗНОЛП.4-10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное линейное напряжение на выводах первичной обмотки, В	6000; 6300; 6600; 6900	10000; 10500;11000
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В	100
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В	100
Трехфазная мощность первой основной вторичной обмотки, В·А, в классе точности 0,2*	30
Трехфазная мощность второй основной вторичной обмотки, В·А, в классе точности 0,5*	75	90
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток, В·А, при напряжении 100 В с коэффициентом мощности индуктивной нагрузки 0,8	400
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток, В:
– при симметричном режиме работы сети, не более	3
– при замыкании одной из фаз сети на землю	от 90 до 110
Схема и группа соединения обмоток
Номинальная частота, Гц	50
* Номинальная мощность и высший класс точности оговариваются при заказе.

Резистор R для трехфазных групп 3хЗНОЛ.06(ЗНОЛП)

Тип резисторов R	Количество, шт.	Значения для типов
		3хЗНОЛ.06-6; 3хЗНОЛП-6		3хЗНОЛ.06-10; 3хЗНОЛП-10
		Ом	Вт	Ом	Вт
С 5-35В 3±5% кОм, 100 Вт	3	1000	300	–	–
С 5-35В 2,4±5% кОм, 100 Вт	3	–	–	800	300
Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги, в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4 А.

Масса трехфазных групп 3хЗНОЛ.06(ЗНОЛП)

Тип трехфазной группы	Масса, кг, max
3хЗНОЛ.06-6	93
3хЗНОЛП-6	109
3хЗНОЛ.06-10	99
3хЗНОЛП-10	109

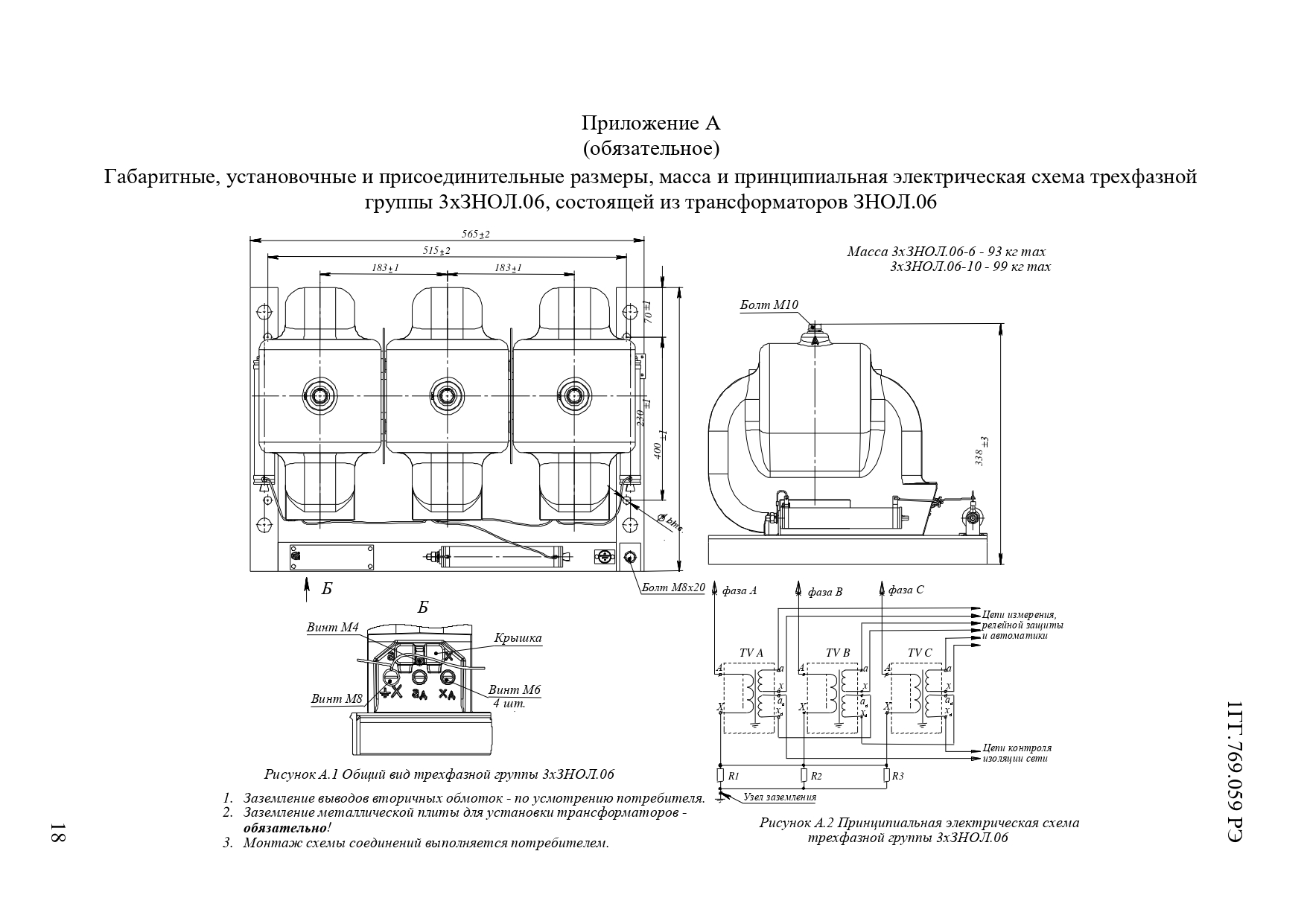

3D-модель-3хЗНОЛ.06

Опросный лист на трансформаторы напряжения

Сертификаты ЗНОЛ

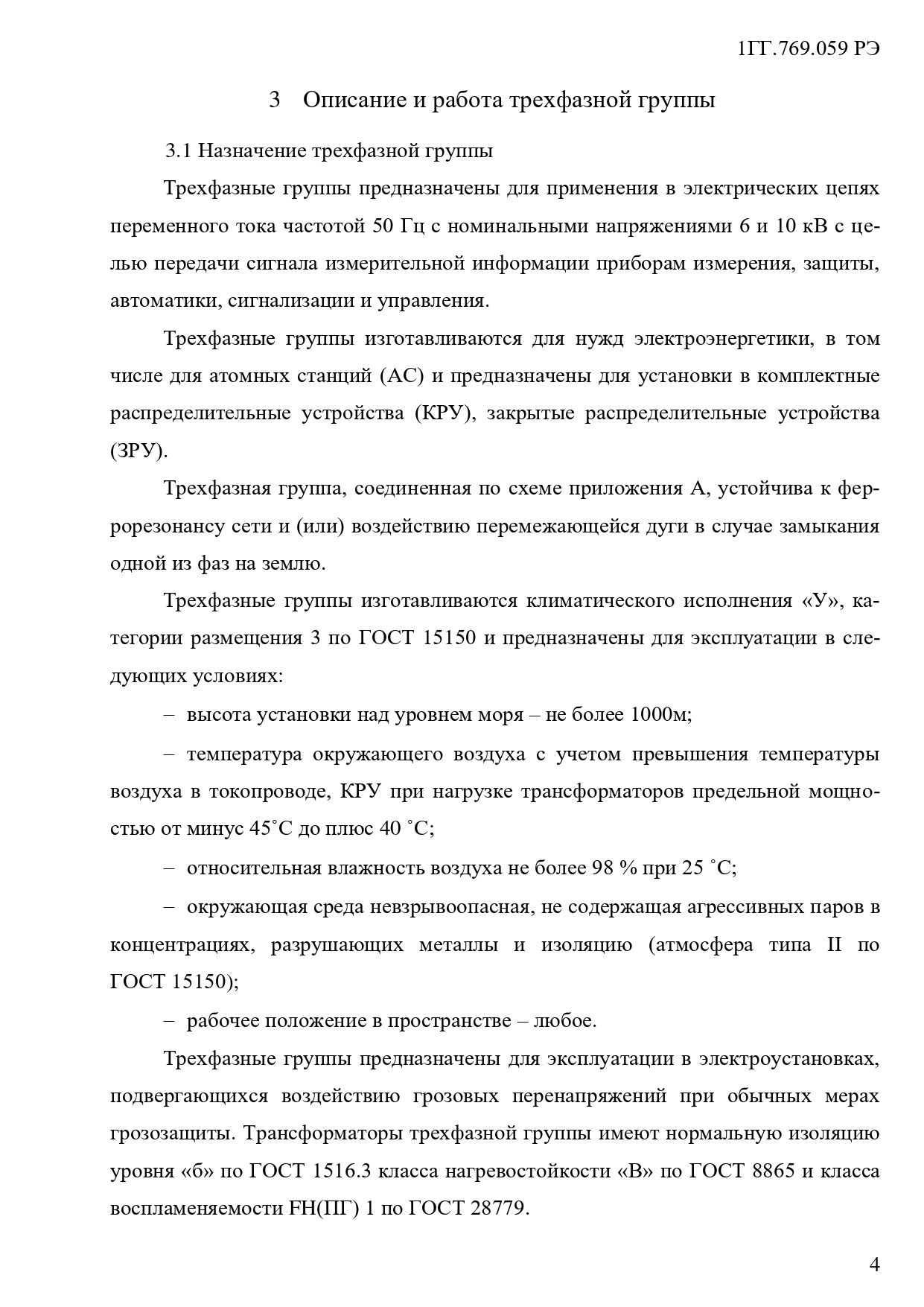

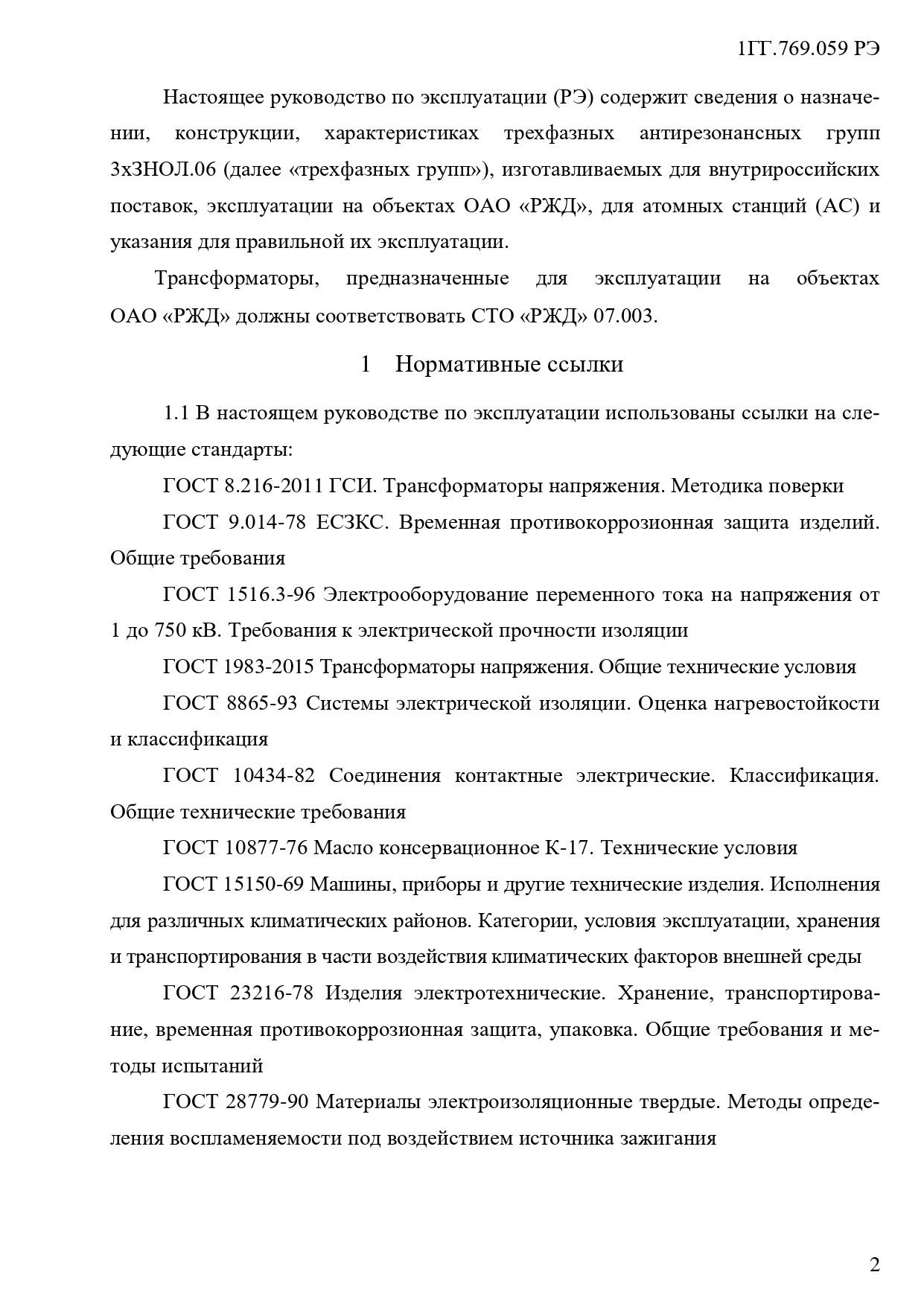

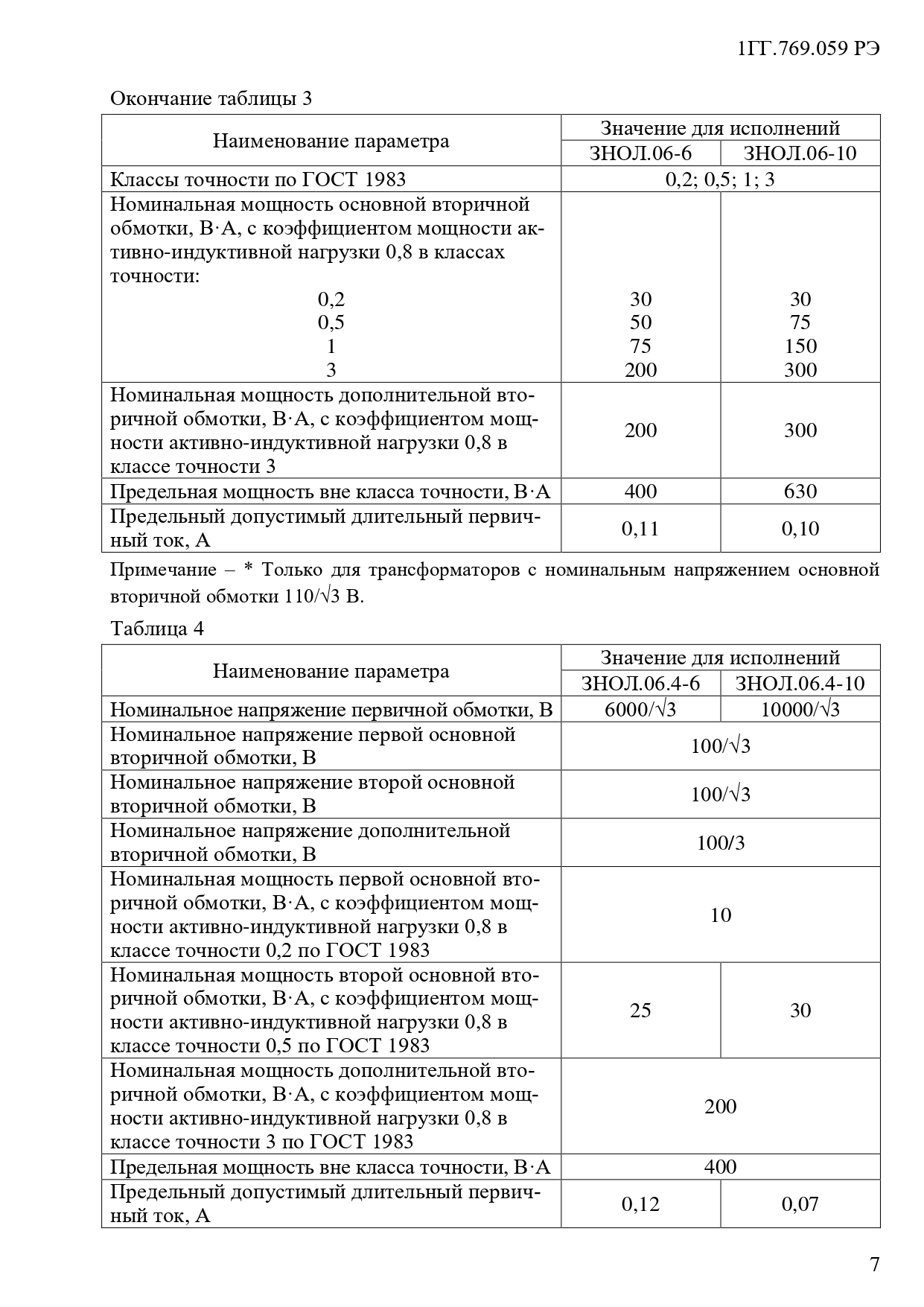

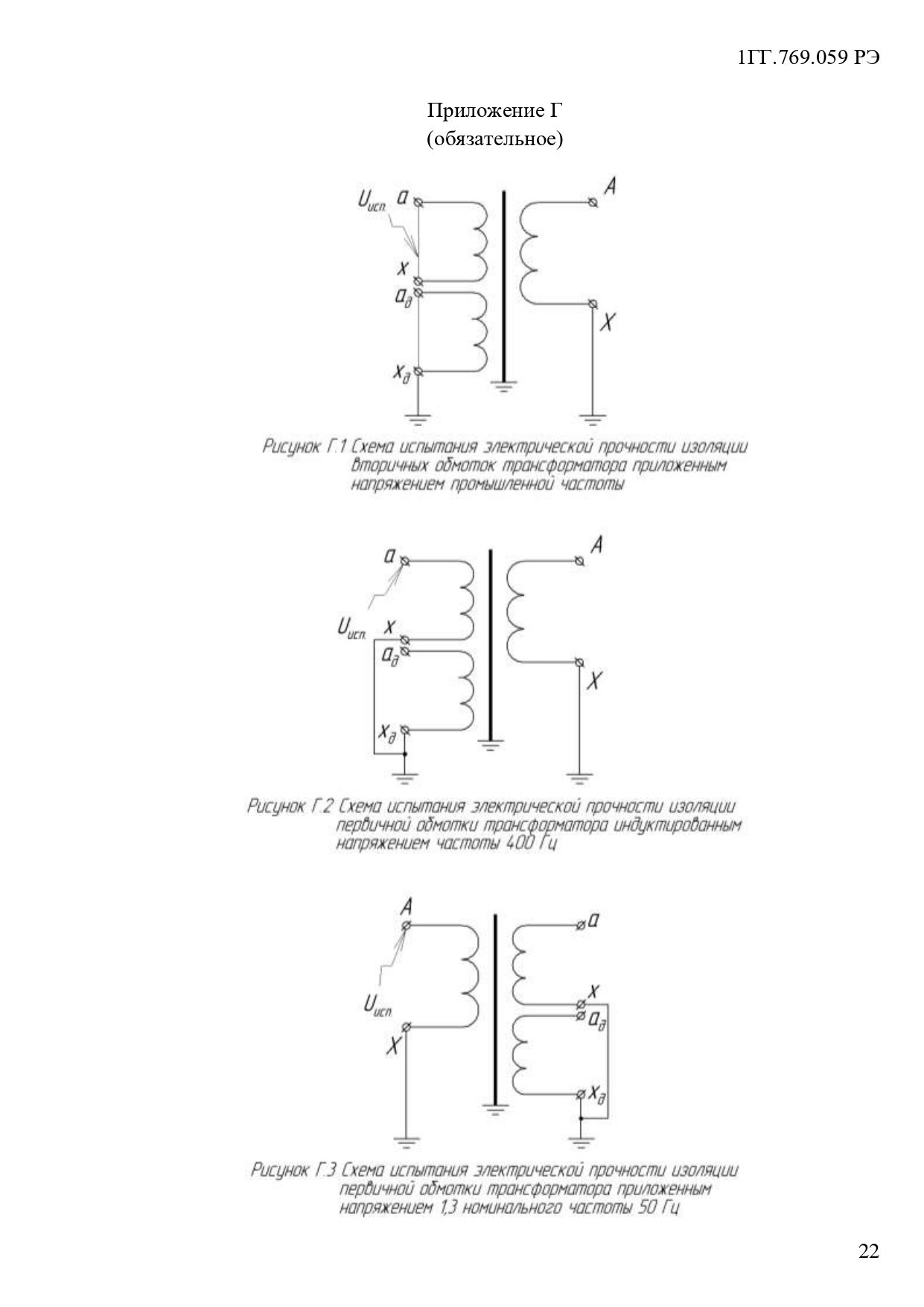

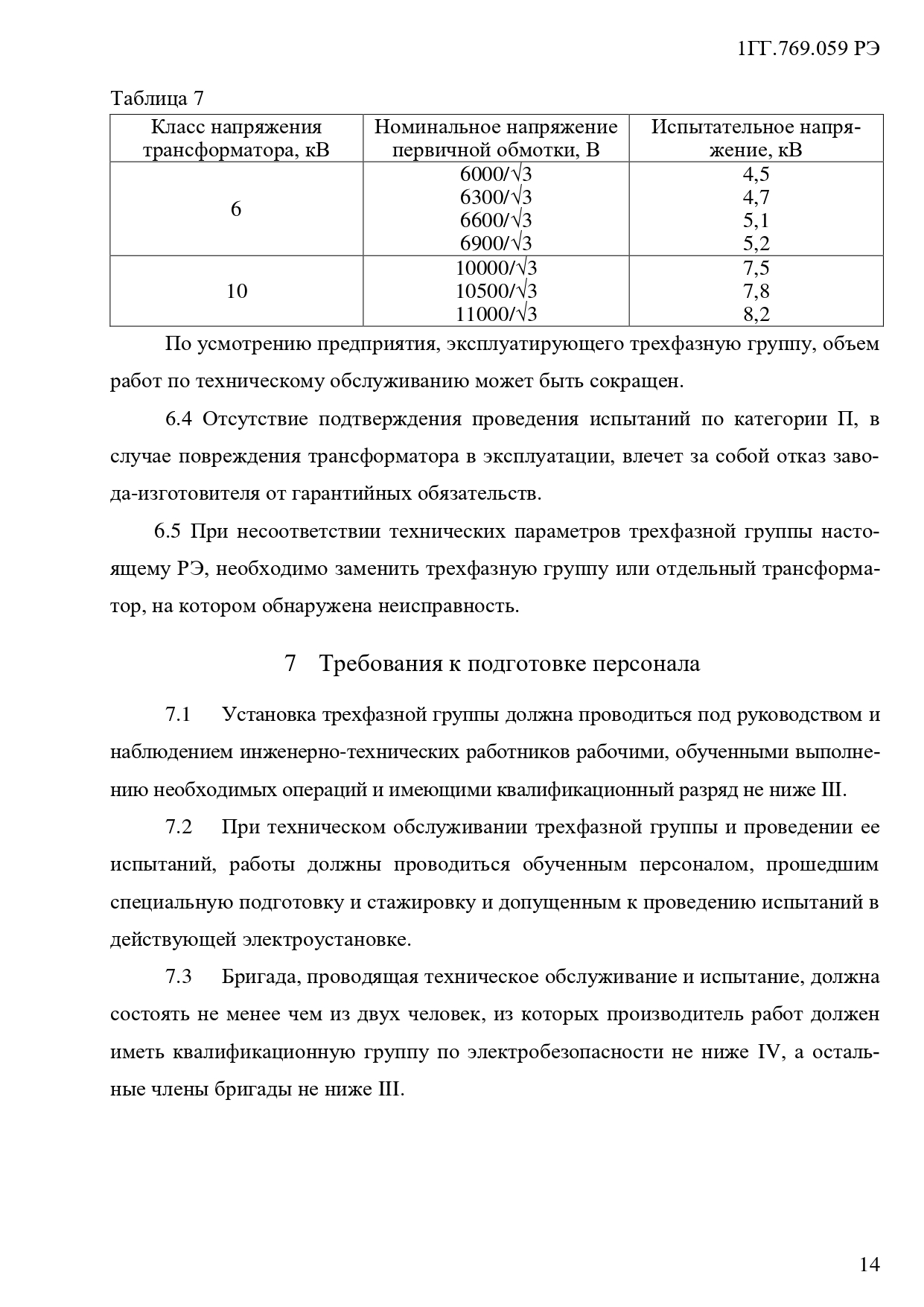

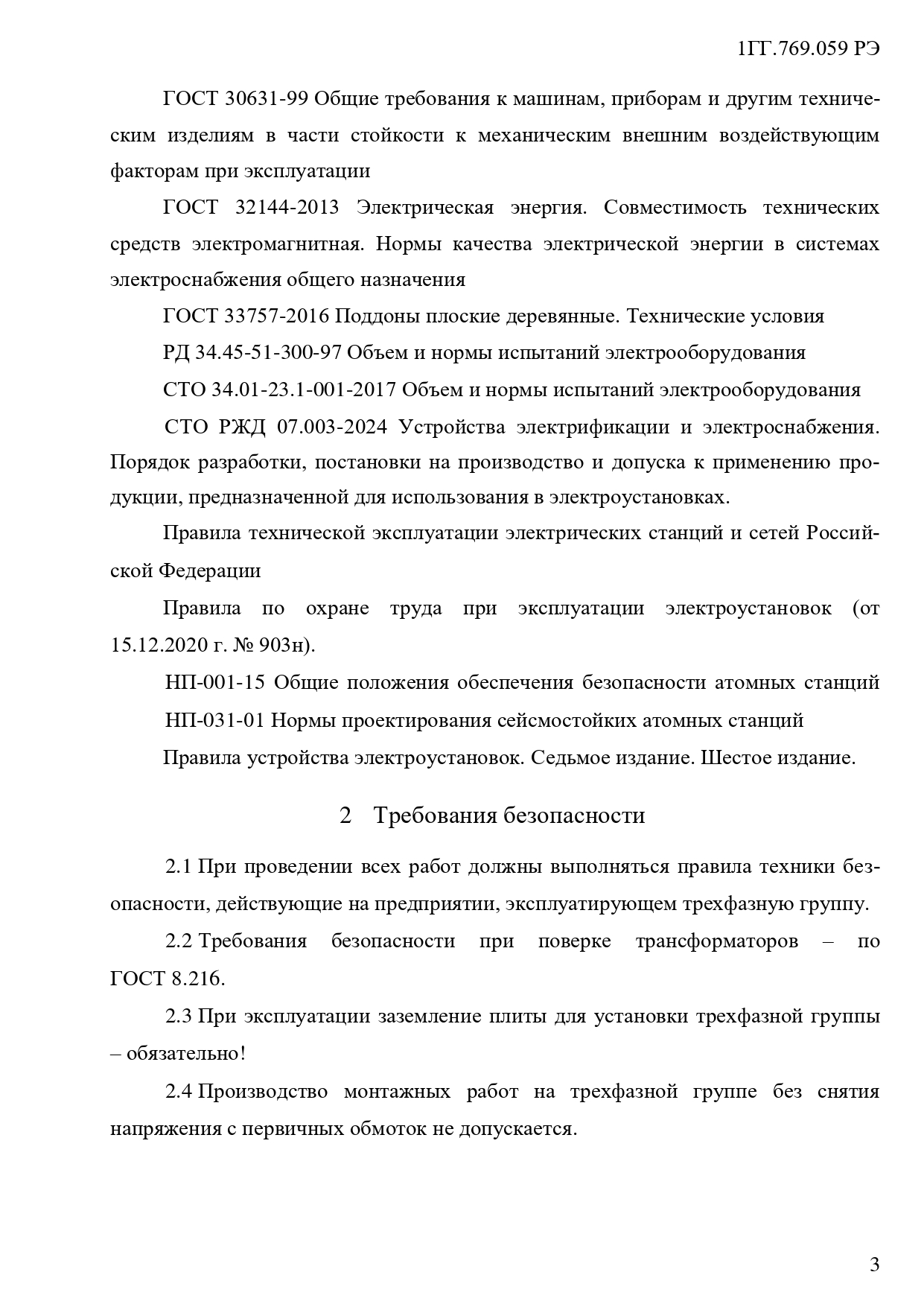

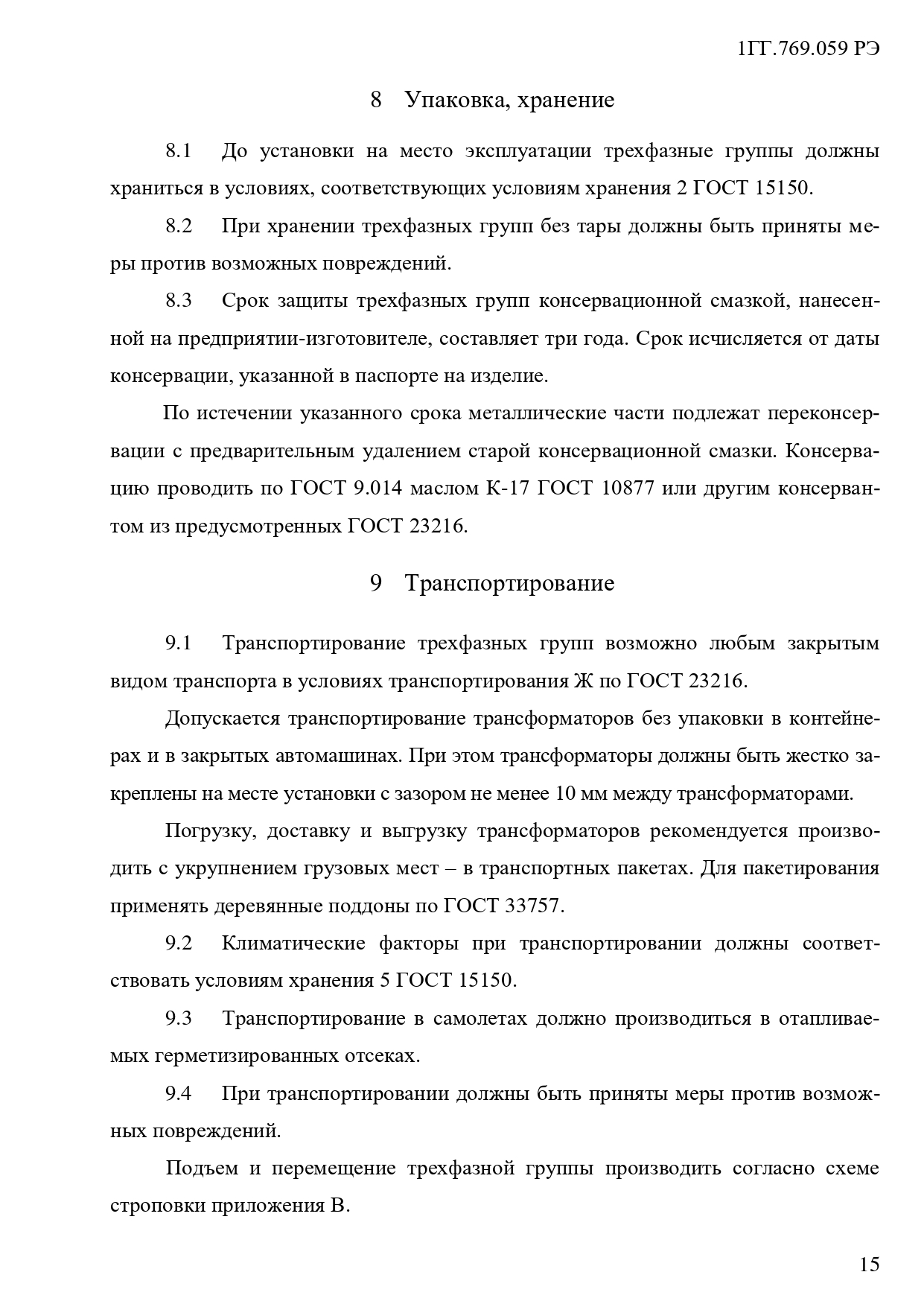

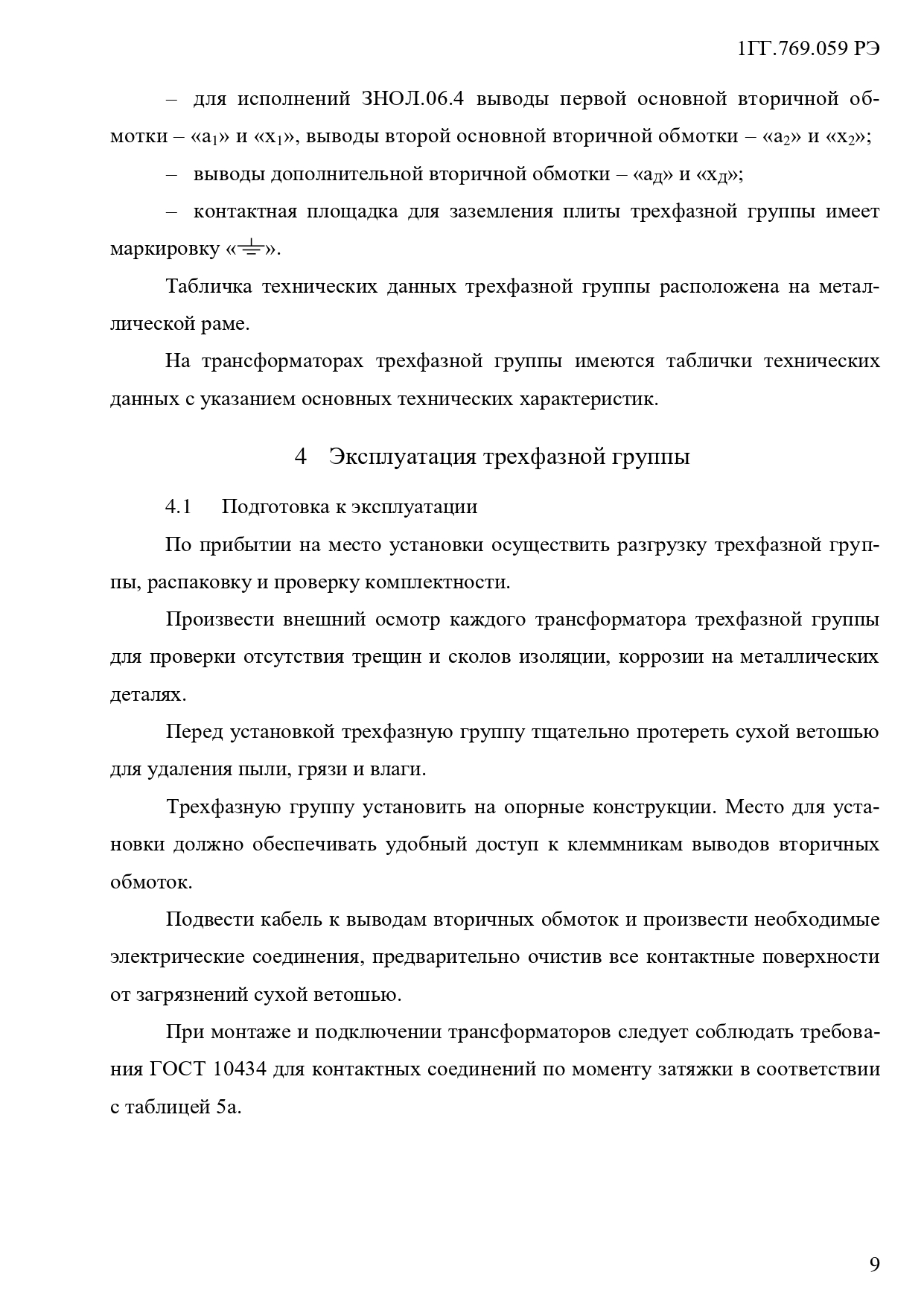

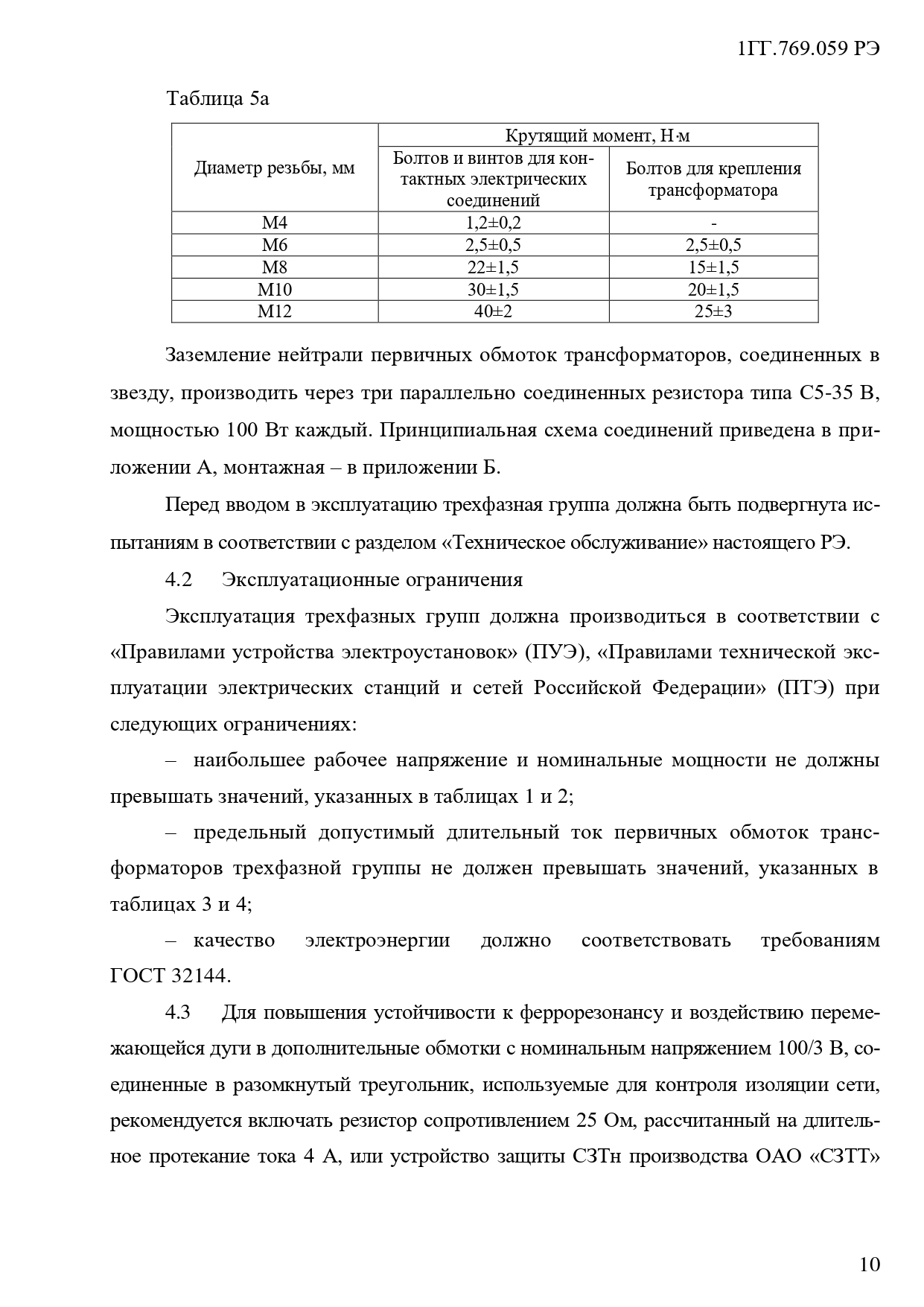

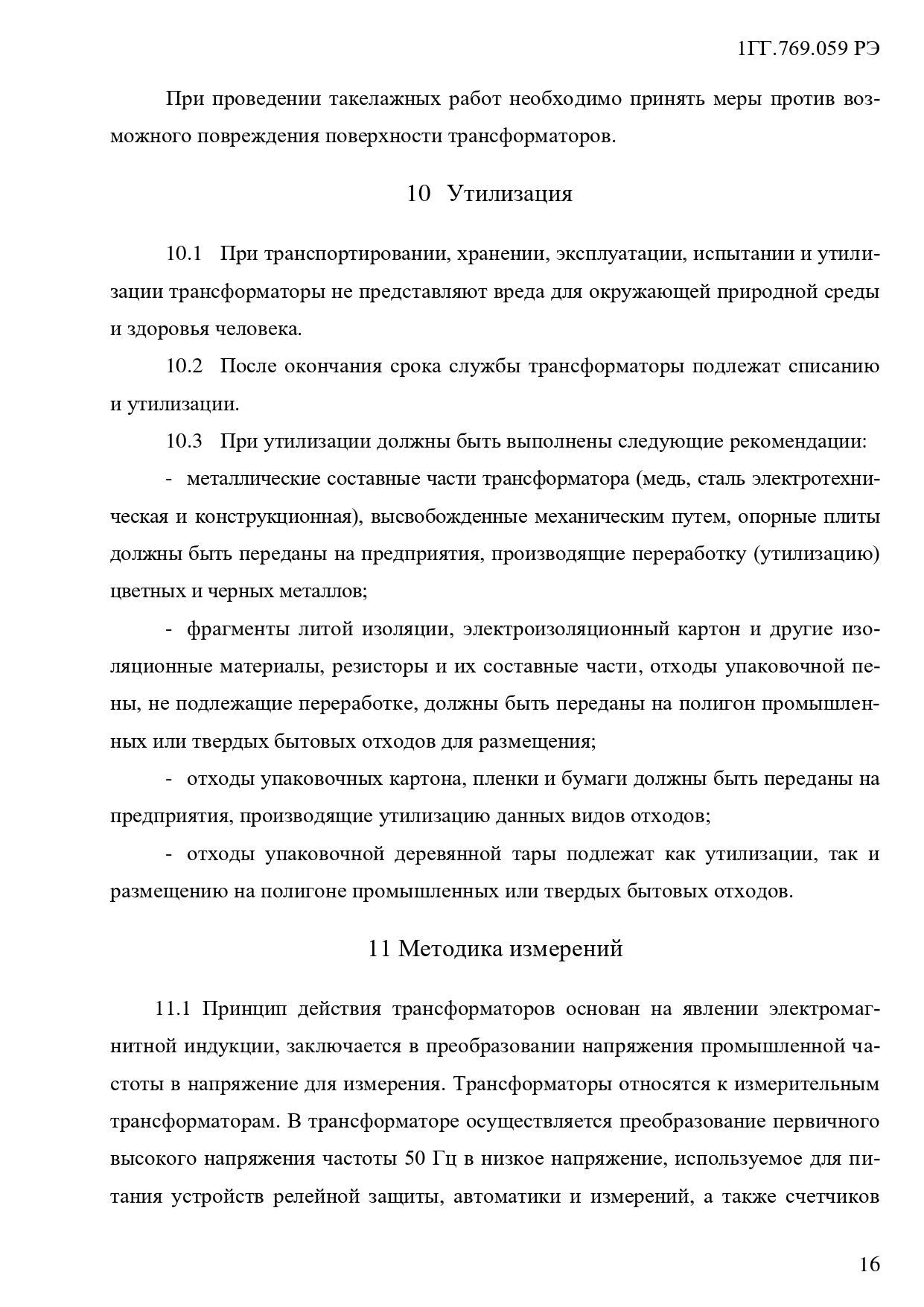

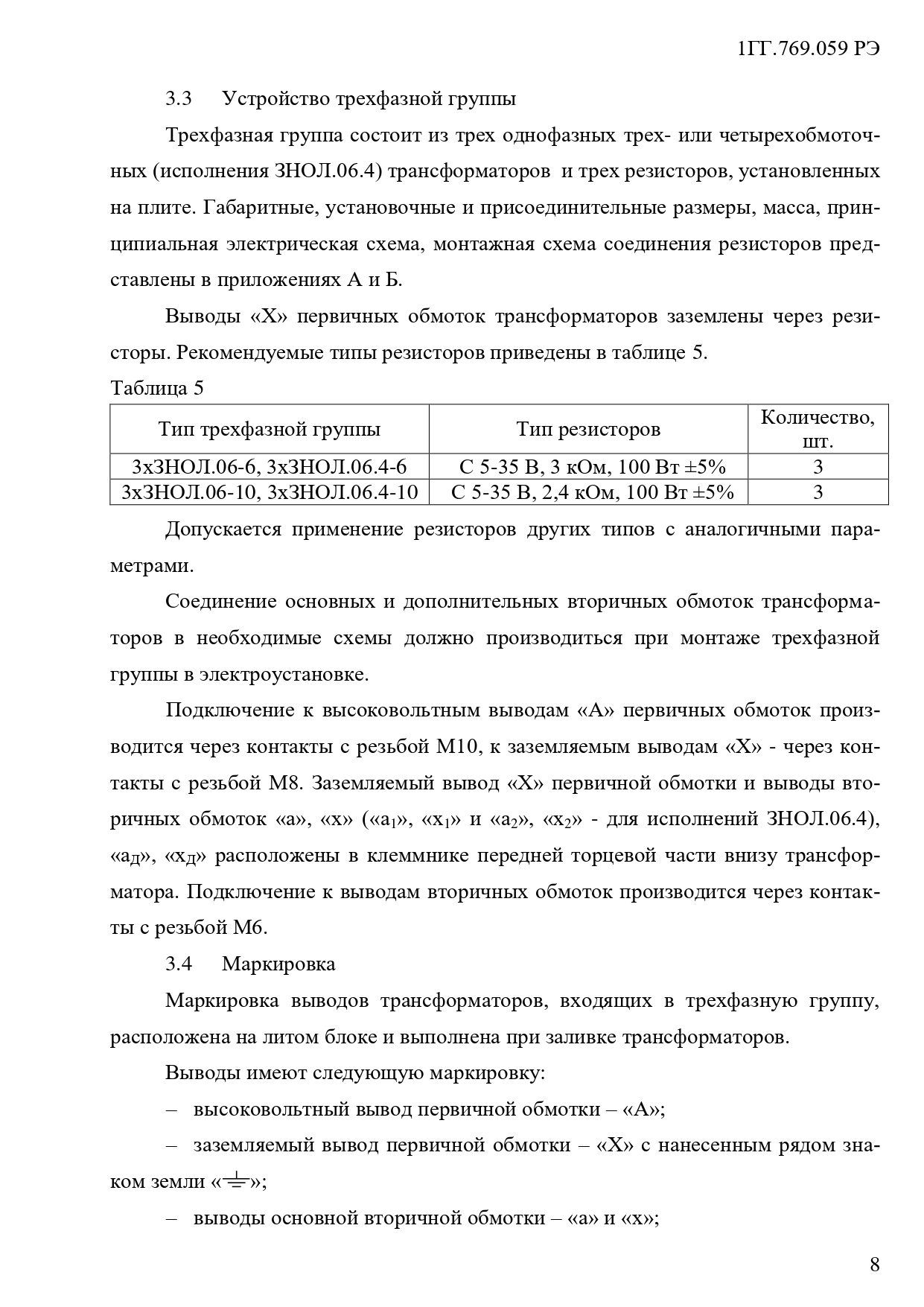

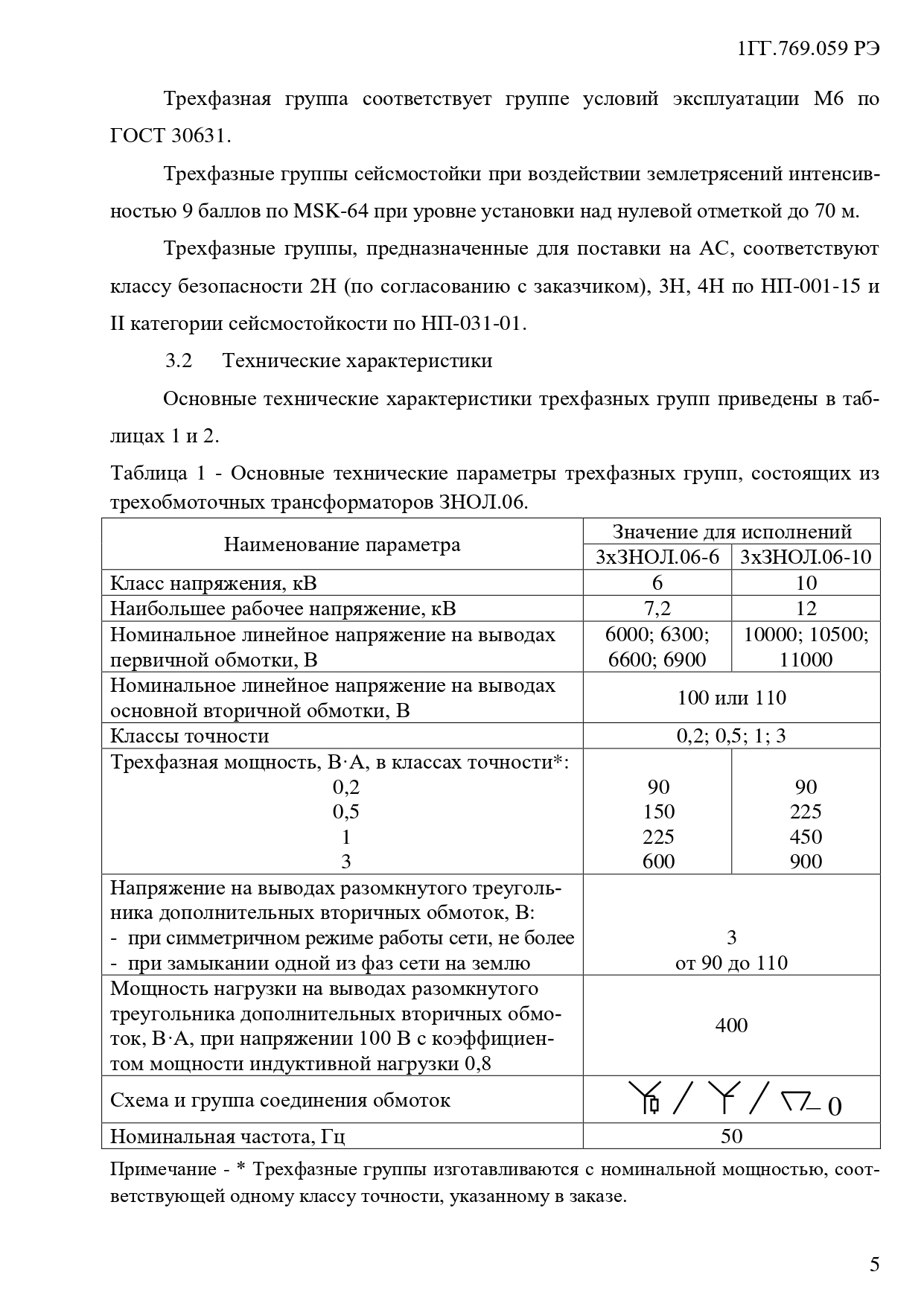

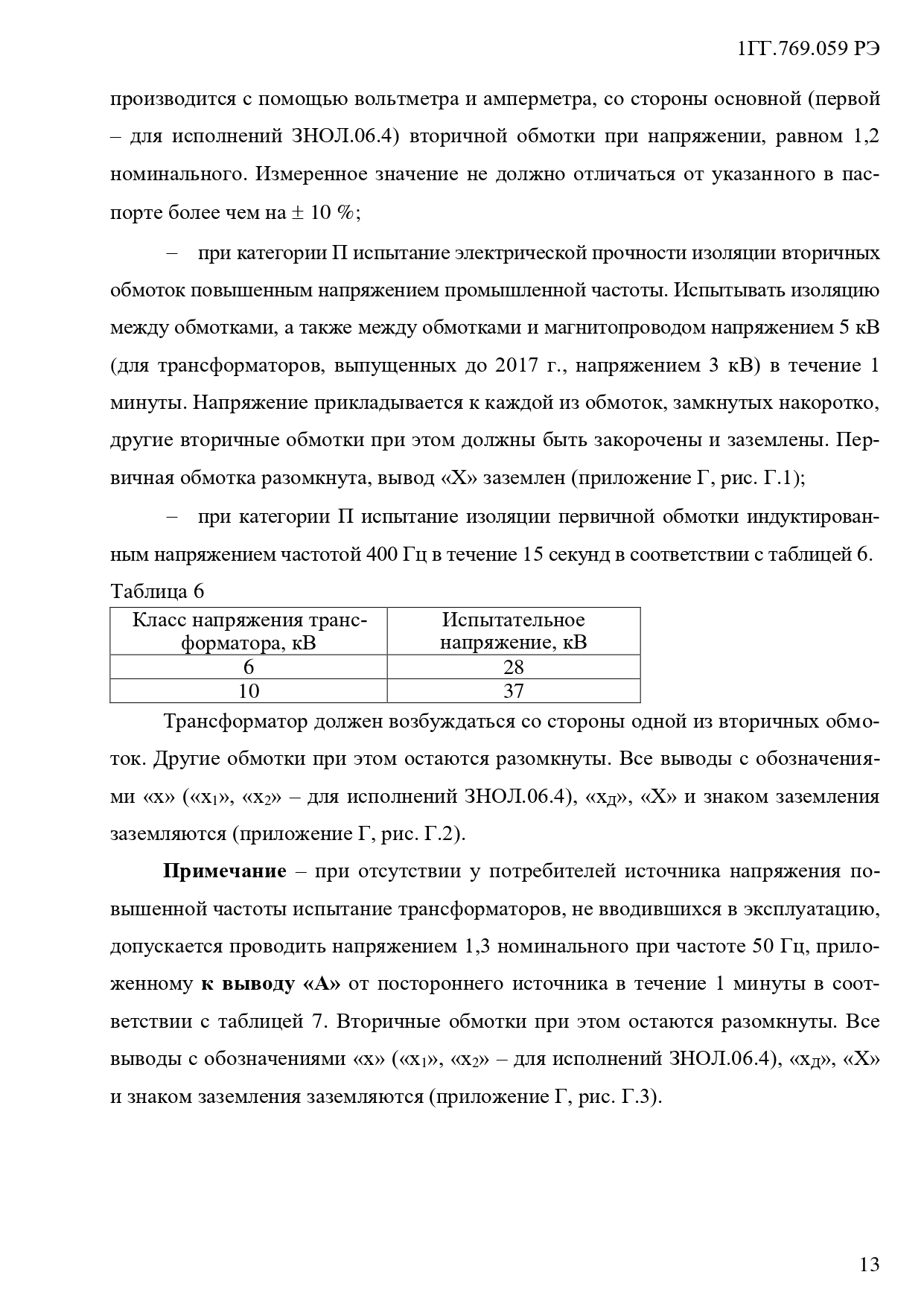

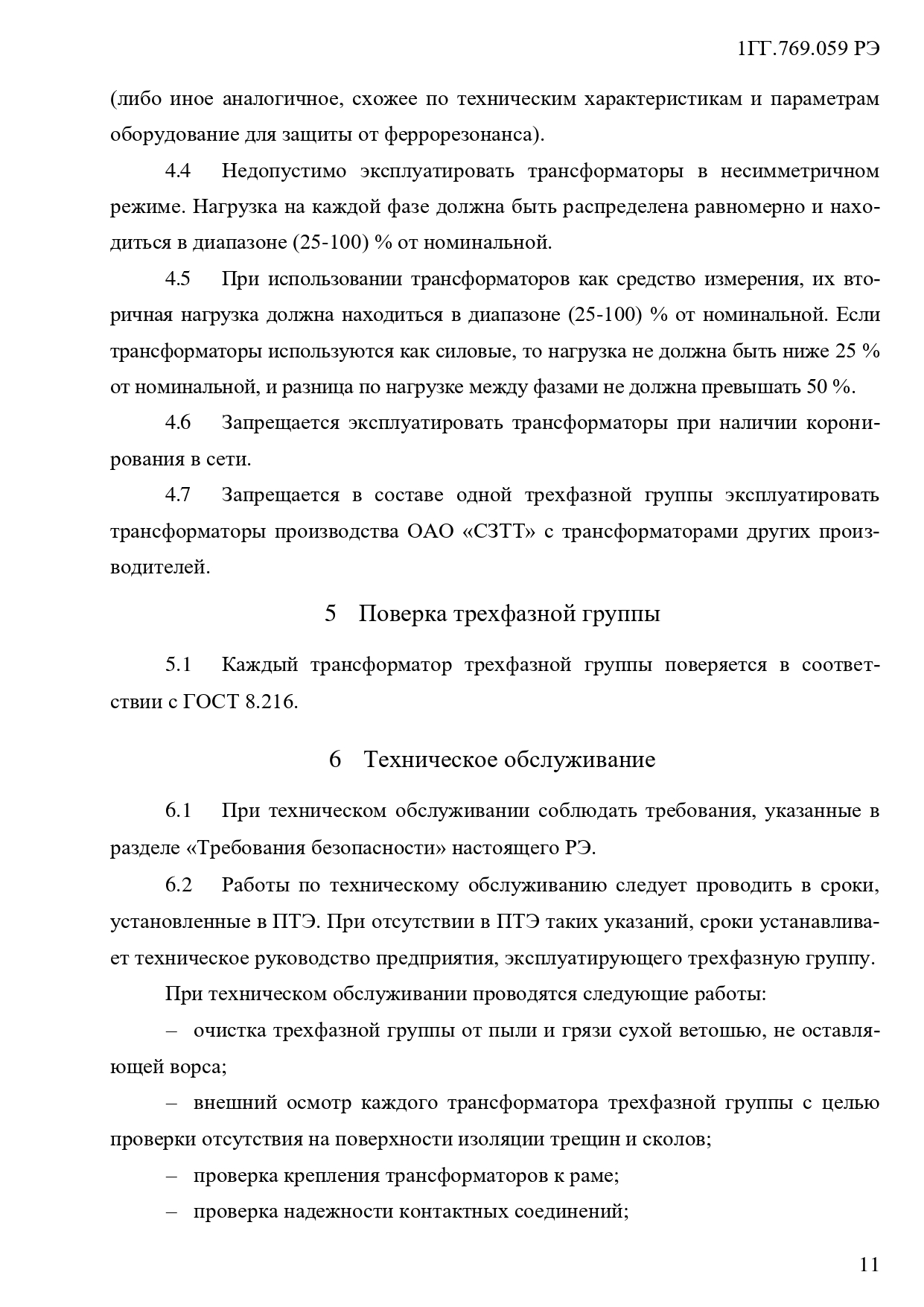

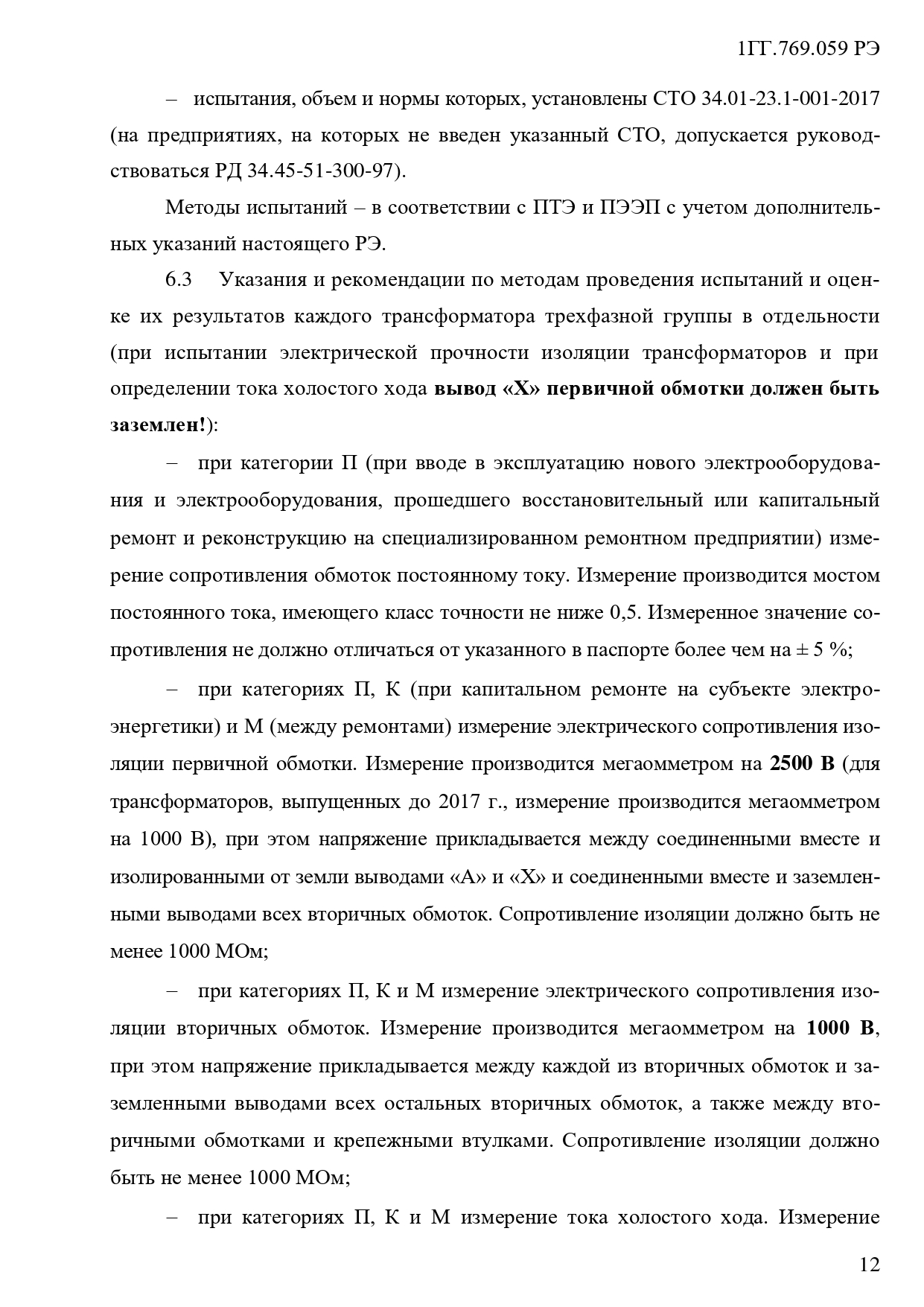

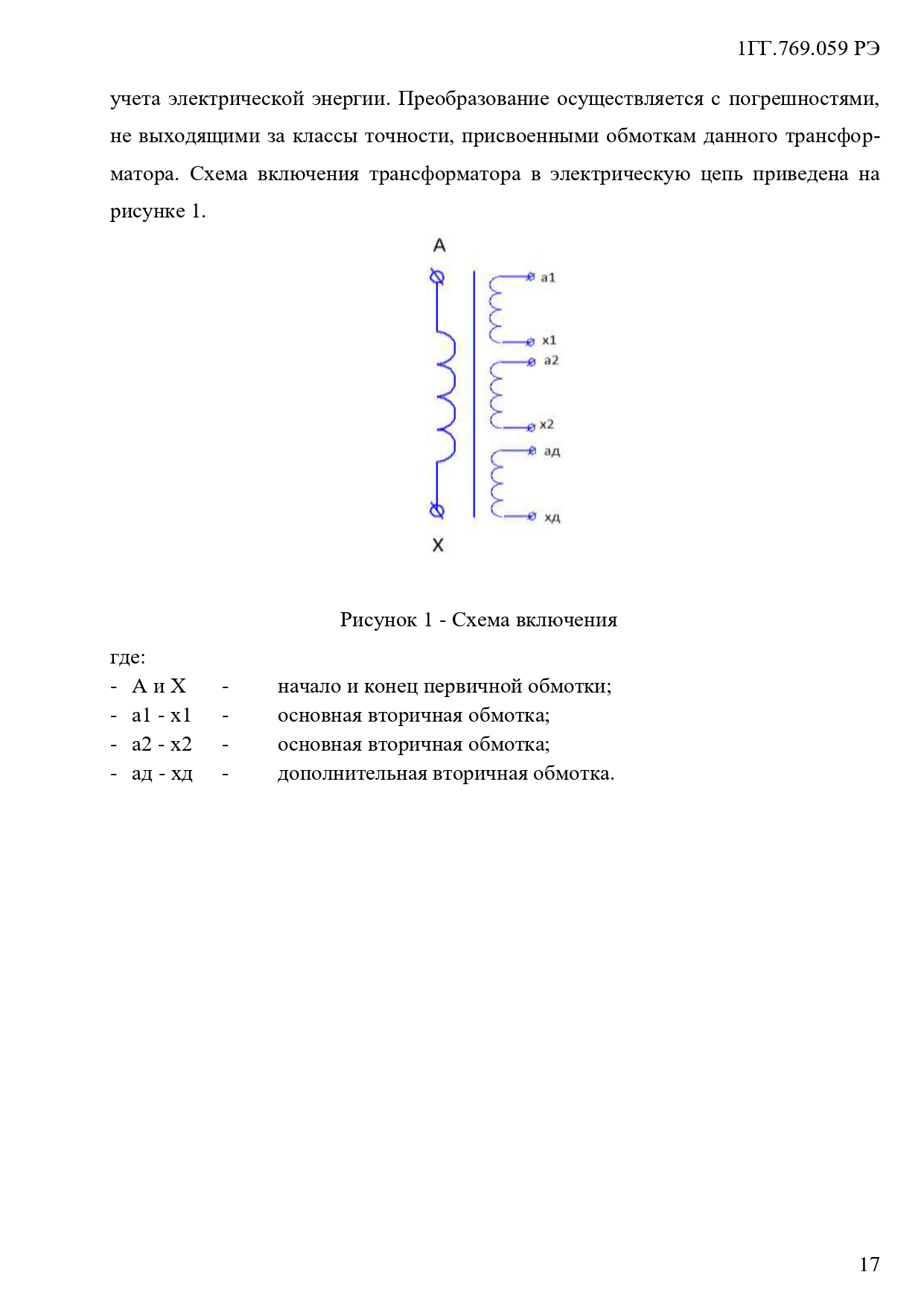

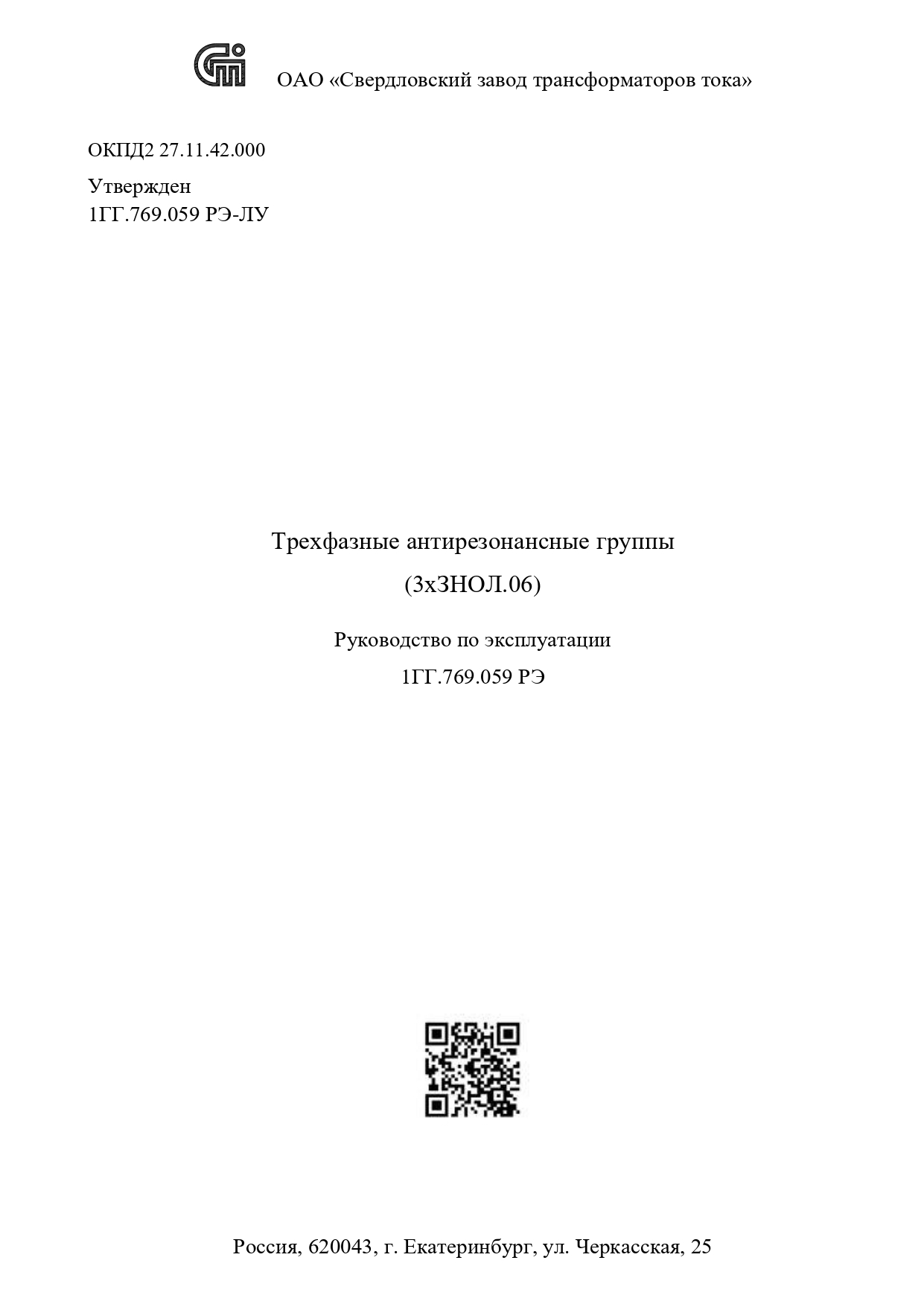

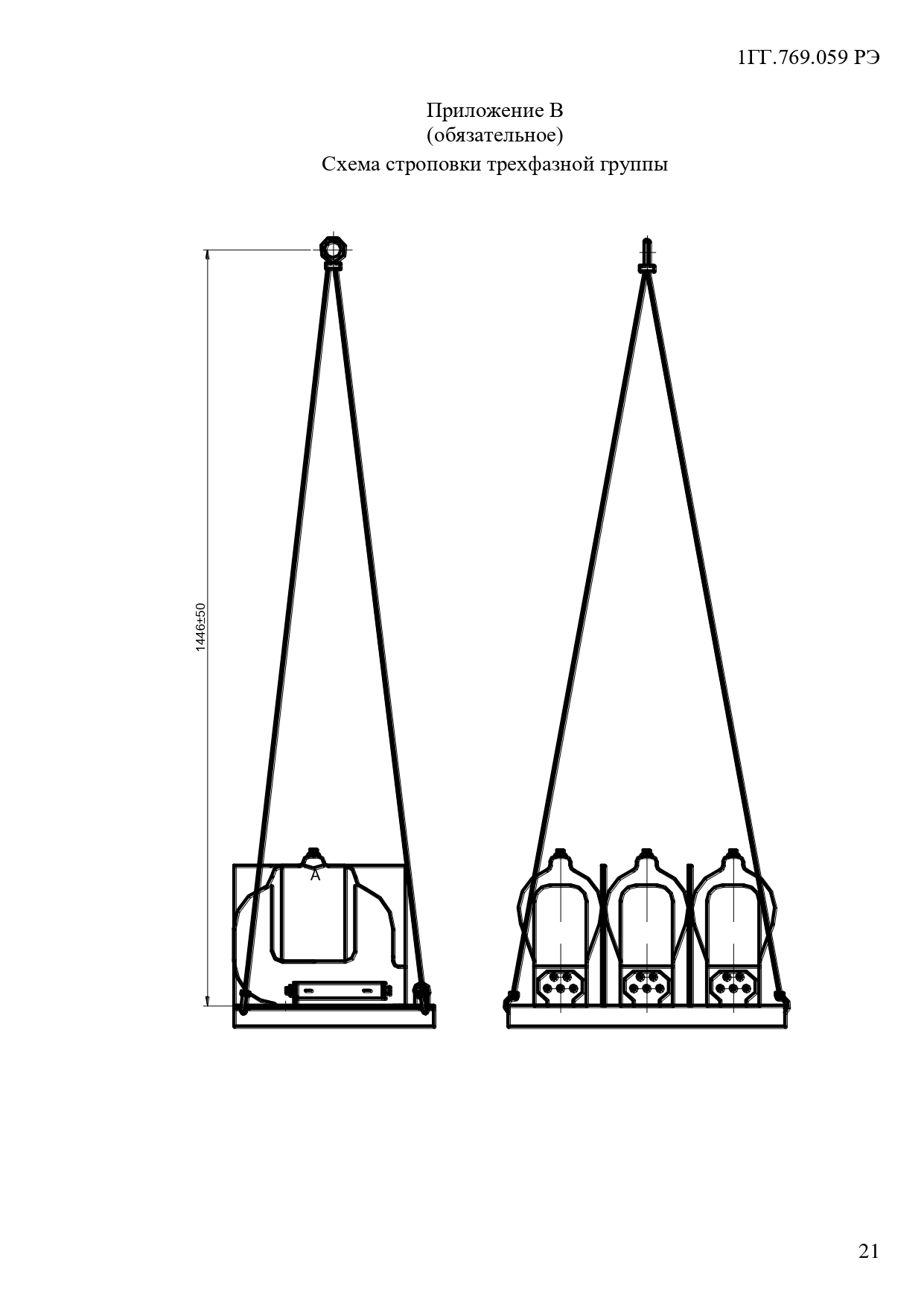

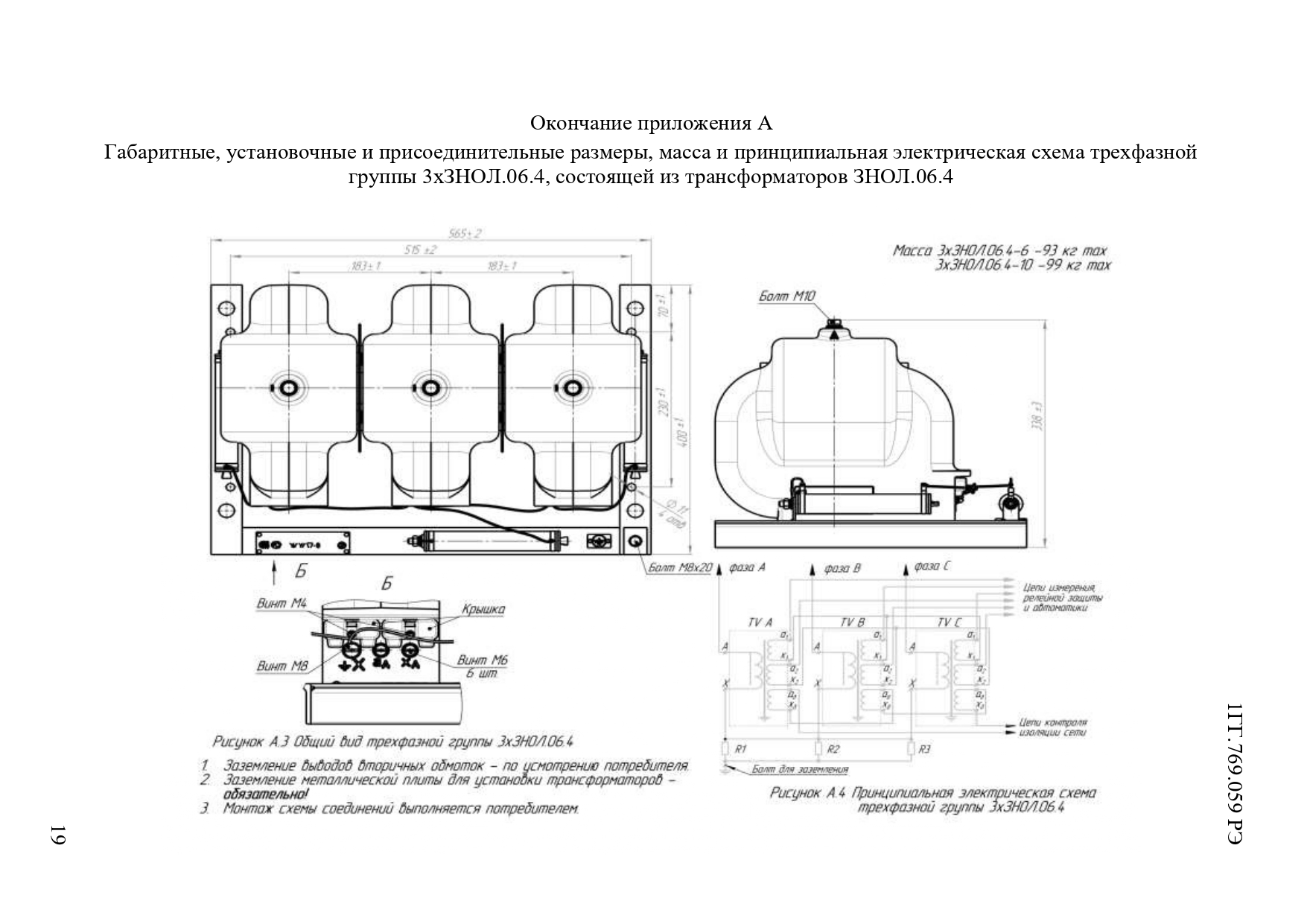

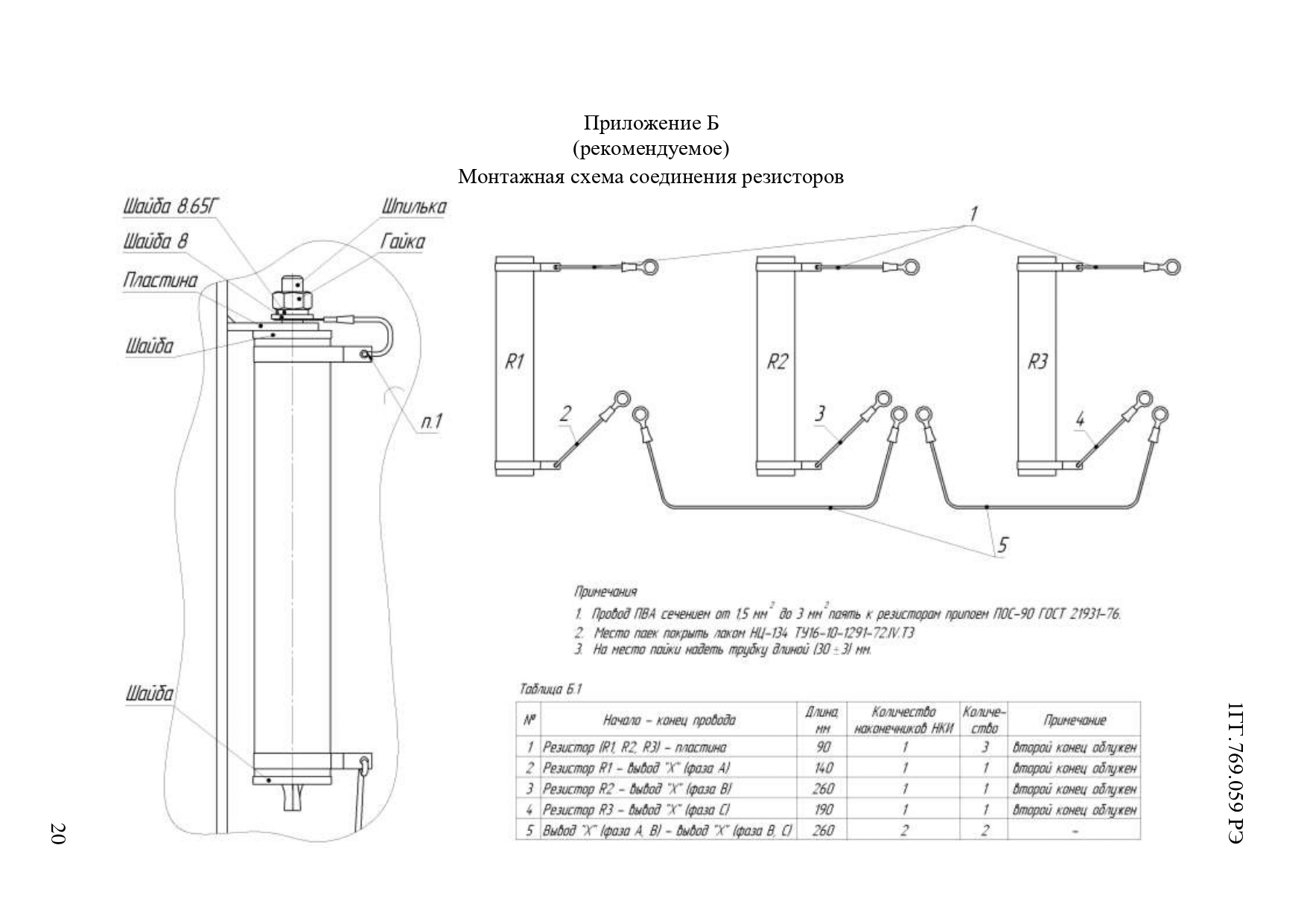

Руководство по эксплуатации 3хЗНОЛ.06

Трансформаторы серии 3хЗНОЛ.06 подходят для замены трансформаторов марок НТМК, НТМИ, НАМИ, НАМИТ.
