Наименование параметра
|
Значение
|
|
Класс напряжения, кВ
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
7,2
|
12
|
|
Номинальное линейное напряжение на выводах первичной обмотки, В
|
6000, 6300, 6600, 6900
|
10000, 10500, 11000
|
|
Номинальное линейное напряжение на выводах основной вторичной обмотки, В
|
100
|
|
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
|
|
|
при симметричном режиме работы сети, В, не более
|
3
|
|
при замыкании одной из фаз сети на землю, В
|
от 90 до 110
|
|
Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В·А
|
400
|
|
Номинальная трехфазная мощность, В·А, в классе точности:*
|
|
|
0,2
|
90
|
90
|
|
0,5
|
150
|
225
|
|
1
|
225
|
450
|
|
3
|
600
|
900
|
|

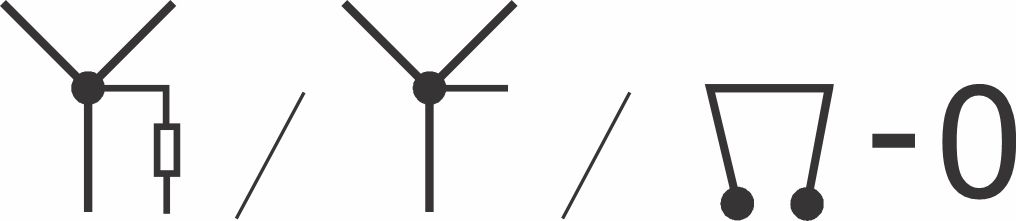

Схема и группа соединения обмоток
|
Схема и группа соединения обмоток - 0
|
|
Номинальная частота, Гц
|
50 или 60
|
|
Основные технические параметры трехфазных групп, состоящих из четырехобмоточных трансформаторов ЗНОЛП.4 и ЗНОЛ.06.4.
|
|
Наименование параметра
|
Значение для исполнений
|
|
3хЗНОЛ.06.4-6 3хЗНОЛП.4-6
|
3хЗНОЛ.06.4-10 3хЗНОЛП.4-10
|
|
Класс напряжения, кВ
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
7,2
|
12
|
|
Номинальное линейное напряжение на выводах первичной обмотки, В
|
6000; 6300; 6600; 6900
|
10000; 10500;11000
|
|
Номинальное линейное напряжение на выводах первой основной вторичной обмотки, В
|
100
|
|
Номинальное линейное напряжение на выводах второй основной вторичной обмотки, В
|
100
|
|
Трехфазная мощность первой основной вторичной обмотки, В·А, в классе точности 0,2*
|
30
|
|
Трехфазная мощность второй основной вторичной обмотки, В·А, в классе точности 0,5*
|
75
|
90
|
|
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток, В·А, при напряжении 100 В с коэффициентом мощности индуктивной нагрузки 0,8
|
400
|
|
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток, В:
|
|
|
– при симметричном режиме работы сети, не более
|
3
|
|
– при замыкании одной из фаз сети на землю
|
от 90 до 110
|
|

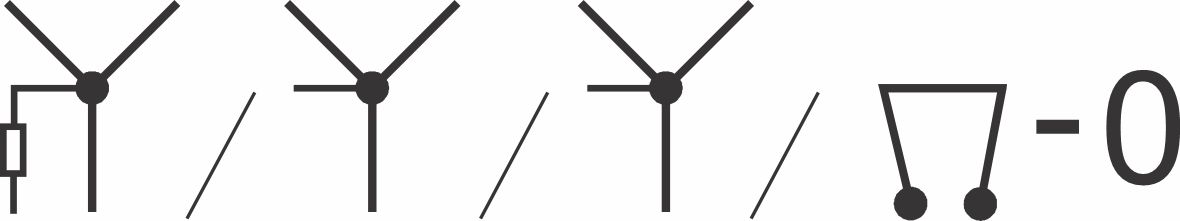

Схема и группа соединения обмоток
|
Схема и группа соединения обмоток - 0 |
|
Номинальная частота, Гц
|
50
|
|
* Номинальная мощность и высший класс точности оговариваются при заказе.
|
