Трансформаторы напряжения НОЛ-20, НОЛ-35 купить в Екатеринбурге

Трансформаторы предназначены для установки в комплектные распределительные устройства или закрытые распределительные устройства. Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частоты 50 или 60 Гц.

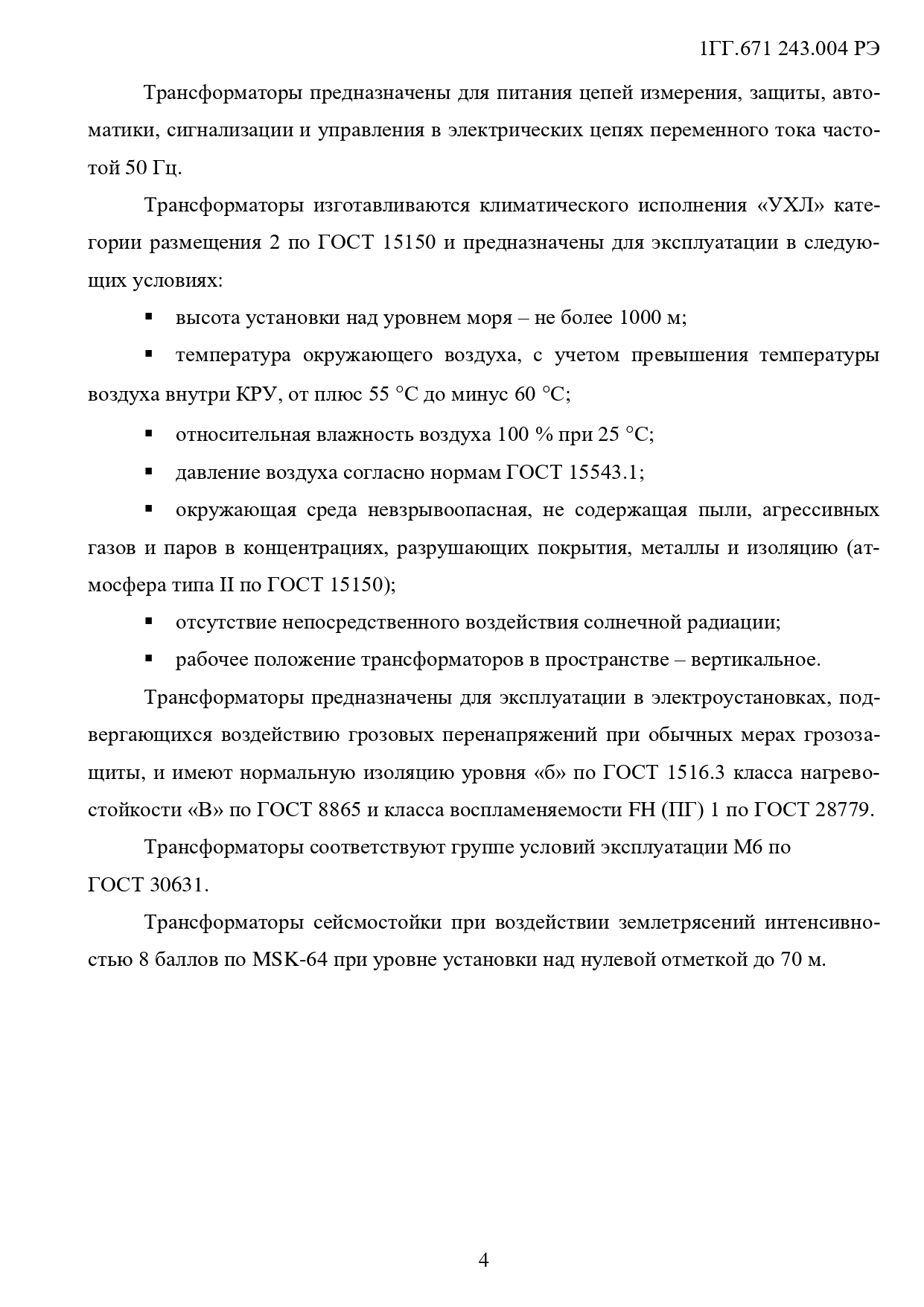

Климатическое исполнение «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150.

Рабочее положение трансформаторов в пространстве – вертикальное.

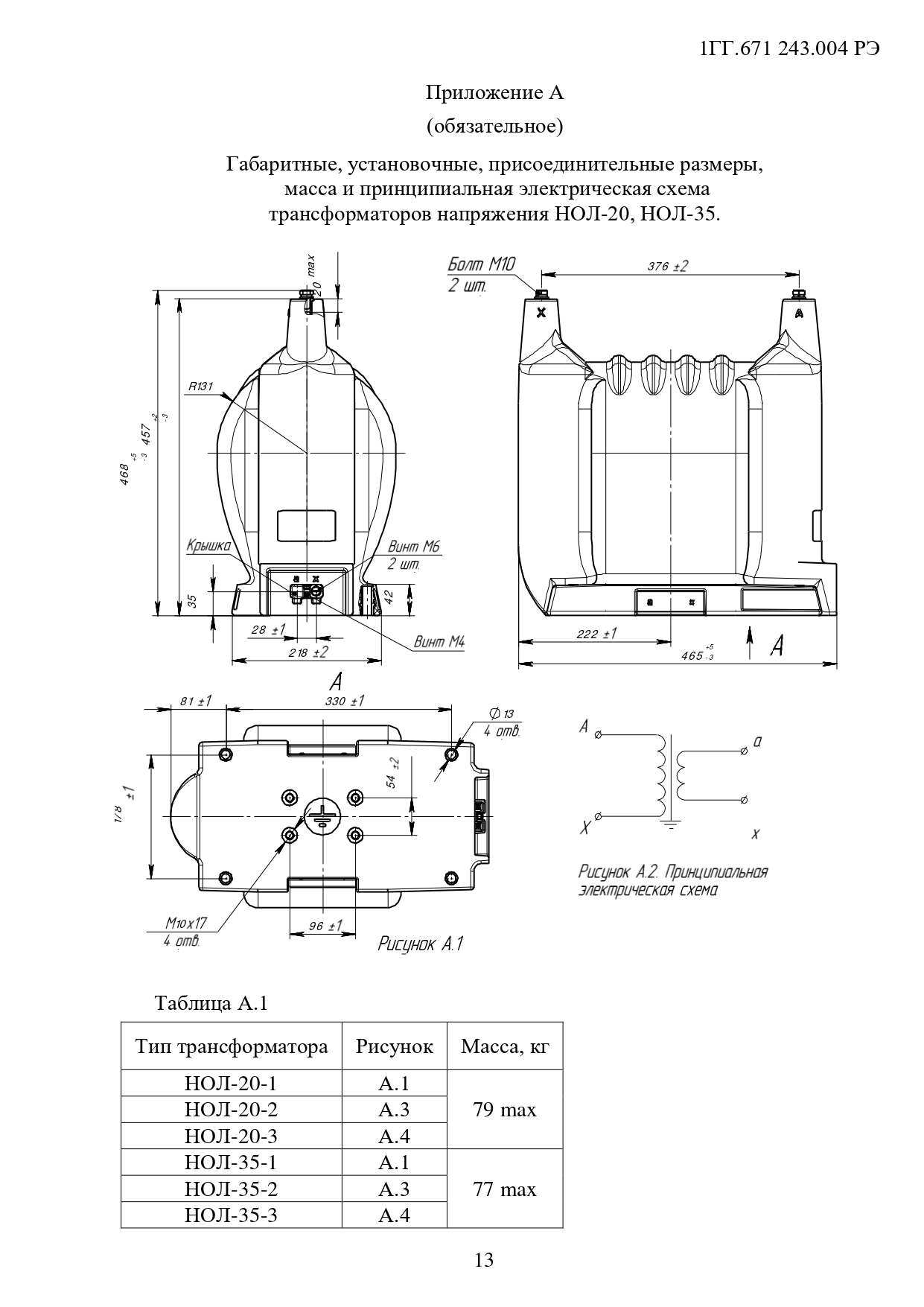

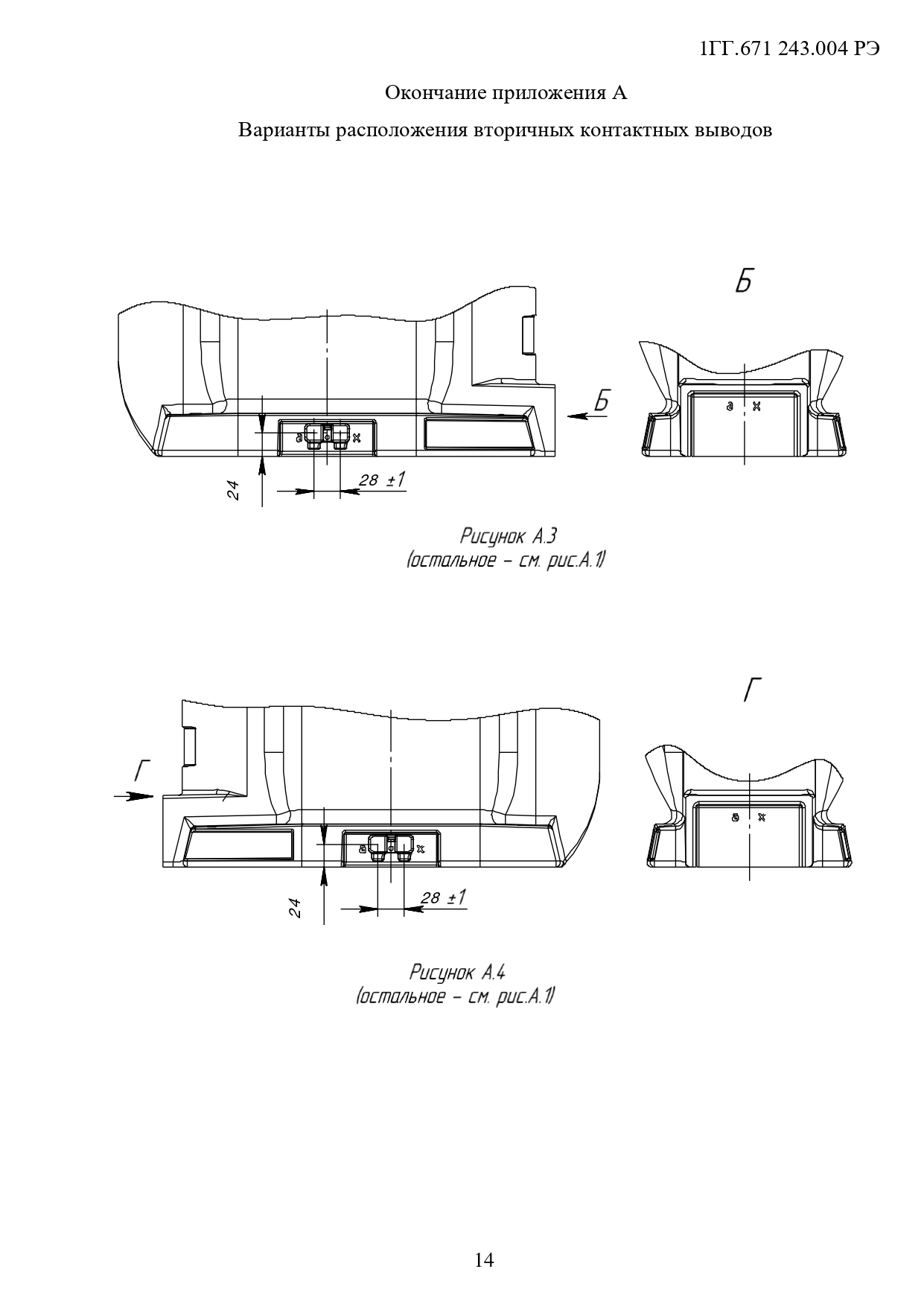

Для удобства в эксплуатации предусмотрены различные варианты расположения выводов вторичных обмоток трансформаторов: НОЛ-20-1; НОЛ-20-2; НОЛ-20-3; НОЛ-35-1; НОЛ-35-2; НОЛ-35-3.

Допускается длительная эксплуатация трансформаторов, как силовых, то есть вне гарантированного класса точности, при нагрузке, не превышающей предельную мощность.

ТУ16 - 2010 ОГГ.671 240.003 ТУ

Класс напряжения, кВ20, 35

Класс точности0,5, 1, 0,2

Климатическое исполнениеУХЛ2, Т2

Незаземляемыйда

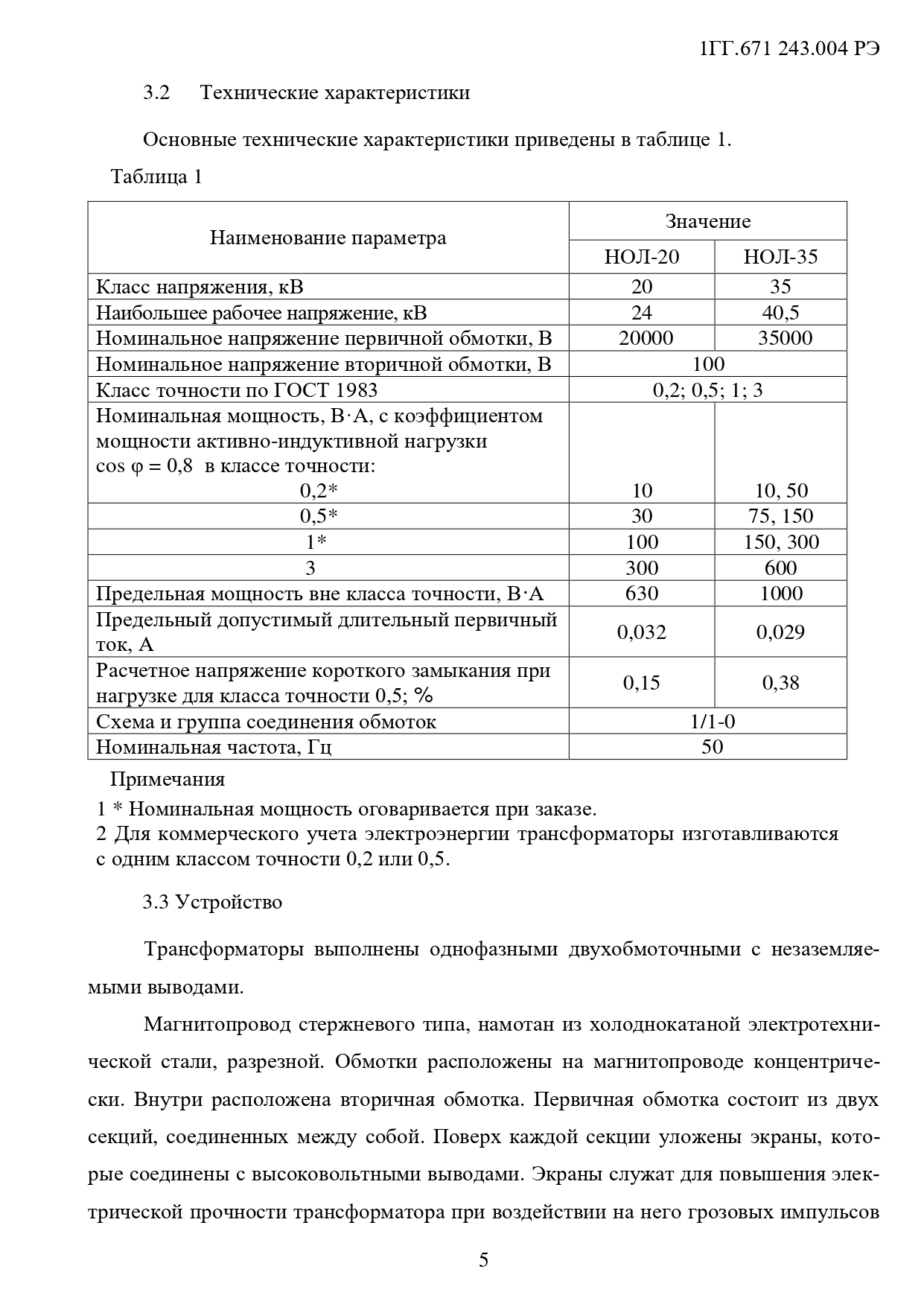

Технические характеристики трансформаторов НОЛ-20

Наименование параметра	Значение
Класс напряжения, кВ	20
Наибольшее рабочее напряжение, кВ	24
Номинальное напряжение первичной обмотки, В	20000
Номинальное напряжение вторичной обмотки, В	100
Класс точности по ГОСТ 1983	0,2*; 0,5; 1; 3
Номинальная мощность**, В·А, с коэффициентом мощности активно-индуктивной нагрузки cos φ = 0,8 в классах точности:
0,2***	10
0,5	30
1	100
3	300
Предельная мощность, В·А, вне класса точности	630
Предельно допустимый длительный ток первичной обмотки, А	0,032
Схема и группа соединения обмоток	1/1-0
Номинальная частота переменного тока, Гц	50 или 60****
Масса, кг	79
* Только для трансформаторов с номинальным напряжением вторичной обмотки 100 В и одним классом точности. Наибольшая возможная мощность для заданного класса точности * Номинальная мощность и высший класс точности оговариваются при заказе. **** Только для трансформаторов, предназначенных для поставок на экспорт. Для коммерческого учета электроэнергии трансформаторы изготавливаются с одним классом точности 0,2 или 0,5.

Технические характеристики трансформаторов НОЛ-35

Наименование параметра	Значение
Класс напряжения, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальное напряжение первичной обмотки, В	35000
Номинальное напряжение вторичной обмотки, В	100
Класс точности по ГОСТ 1983	0,2*; 0,5; 1; 3
Номинальная мощность**, В·А, с коэффициентом мощности активно-индуктивной нагрузки cos φ = 0,8 в классах точности:
0,2***	50
0,5	150
1	300
3	600
Предельная мощность, В·А, вне класса точности	1000
Предельно допустимый длительный ток первичной обмотки, А	0,029
Схема и группа соединения обмоток	1/1-0
Номинальная частота переменного тока, Гц	50 или 60****
Масса, кг	77
* Только для трансформаторов с номинальным напряжением вторичной обмотки 100 В и одним классом точности. Наибольшая возможная мощность для заданного класса точности * Номинальная мощность и высший класс точности оговариваются при заказе. **** Только для трансформаторов, предназначенных для поставок на экспорт. Для коммерческого учета электроэнергии трансформаторы изготавливаются с одним классом точности 0,2 или 0,5.
