Трансформаторы напряжения НОЛ.11 купить в {city_name_prepositional_case}

Трансформаторы предназначены для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств.

Трансформаторы изготавливаются в климатическом исполнении «О» категории размещения 5 по ГОСТ 15150.

Рабочее положение – любое.

ТУ16 - 2010 ОГГ.671 240.003 ТУ

Класс напряжения, кВ6

Климатическое исполнениеО5

Незаземляемыйда

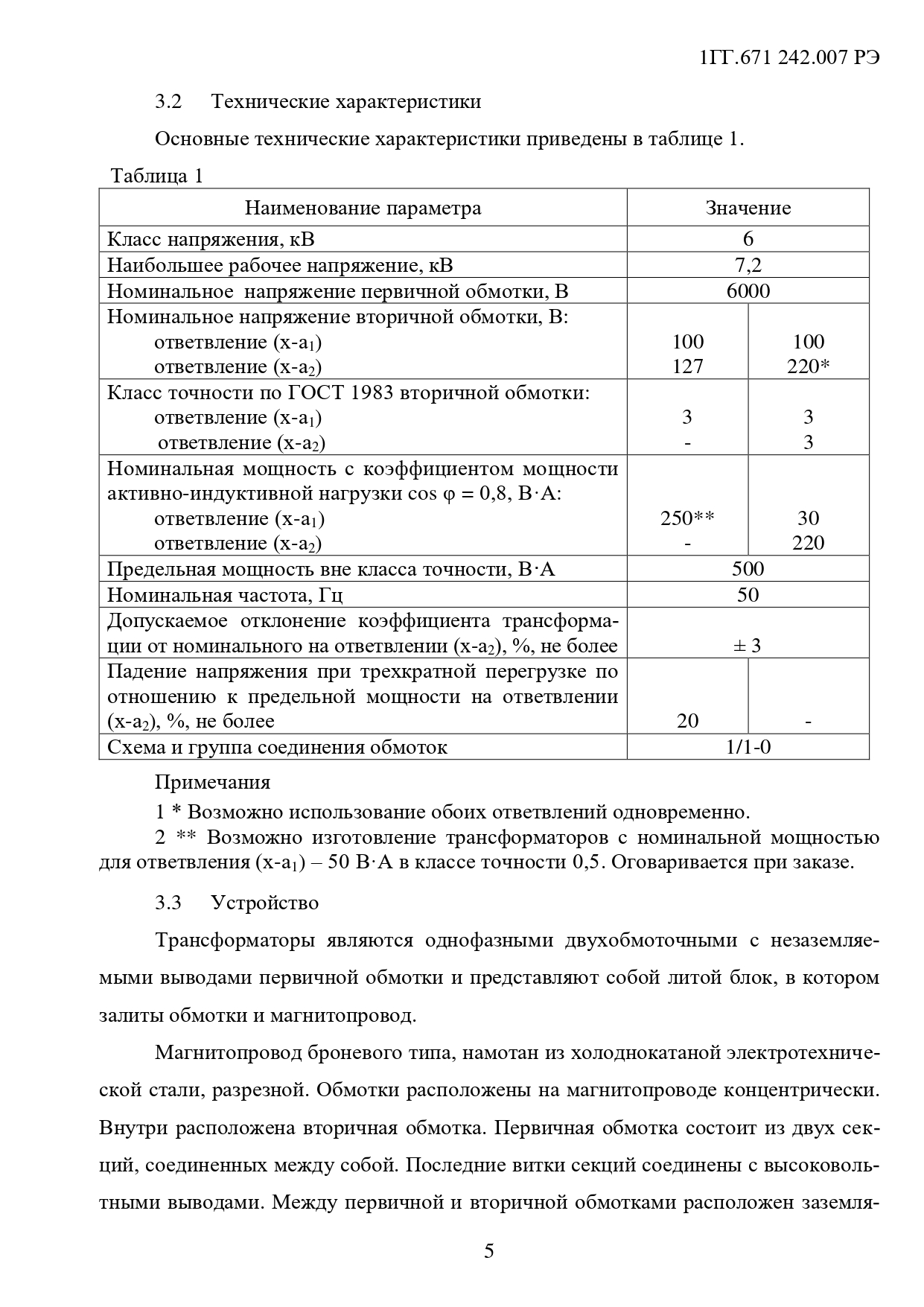

Технические характеристики трансформаторов НОЛ.11

Наименование параметра	Значение
Класс напряжения, кВ	6
Наибольшее рабочее напряжение, кВ	7,2
Номинальное напряжение первичной обмотки, В	6000
Номинальное напряжение вторичной обмотки, В
х – а1	100	100
х – а2	127	220*
Номинальная мощность для ответвления х–а1 в классе точности 3, В·А	250**	30
Номинальная мощность для ответвления х–а2 в классе точности 3, В·А	–	220
Предельная мощность вне класса точности, В·А	500
Номинальная частота, Гц	50 или 60***
Допускаемое отклонение коэффициента трансформации от номинального на ответвлении х–а2, %, не более	± 3
Падение напряжения при трехкратной перегрузке по отношению к предельной мощности на ответвлении х–а2, %, не более	20	-
Масса, кг	16±1
* Возможно использование обоих ответвлений одновременно. Возможно изготовление трансформатора с номинальной мощностью для ответвления х–а1 – 50 В·А в классе точности 0,5. Оговаривается при заказе. * Для поставок на экспорт.
