Трансформаторы напряжения НОЛП-10М

Трансформаторы устанавливаются в комплектные распределительные устройства (КРУ), закрытые распределительные устройства (ЗРУ) и служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 Гц. Классы напряжения 3, 6 и 10 кВ, климатическое исполнение «У» категории размещения 2 по ГОСТ 15150.

Условия эксплуатации:

- высота установки над уровнем моря – не более 1000 м;

- температура окружающего воздуха, с учетом превышения температуры воздуха внутри КРУ, от –45°С до +50°С;

- относительная влажность воздуха 100 % при 25°С для трансформаторов климатического исполнения «У» категории размещения 2 и при 35°С – климатического исполнения «Т» категории размещения 3.

Основная вторичная обмотка предназначена для передачи сигнала измерительной информации. Дополнительная вторичная обмотка предназначена для питания цепей собственных нужд.

Рабочее положение в пространстве – любое.

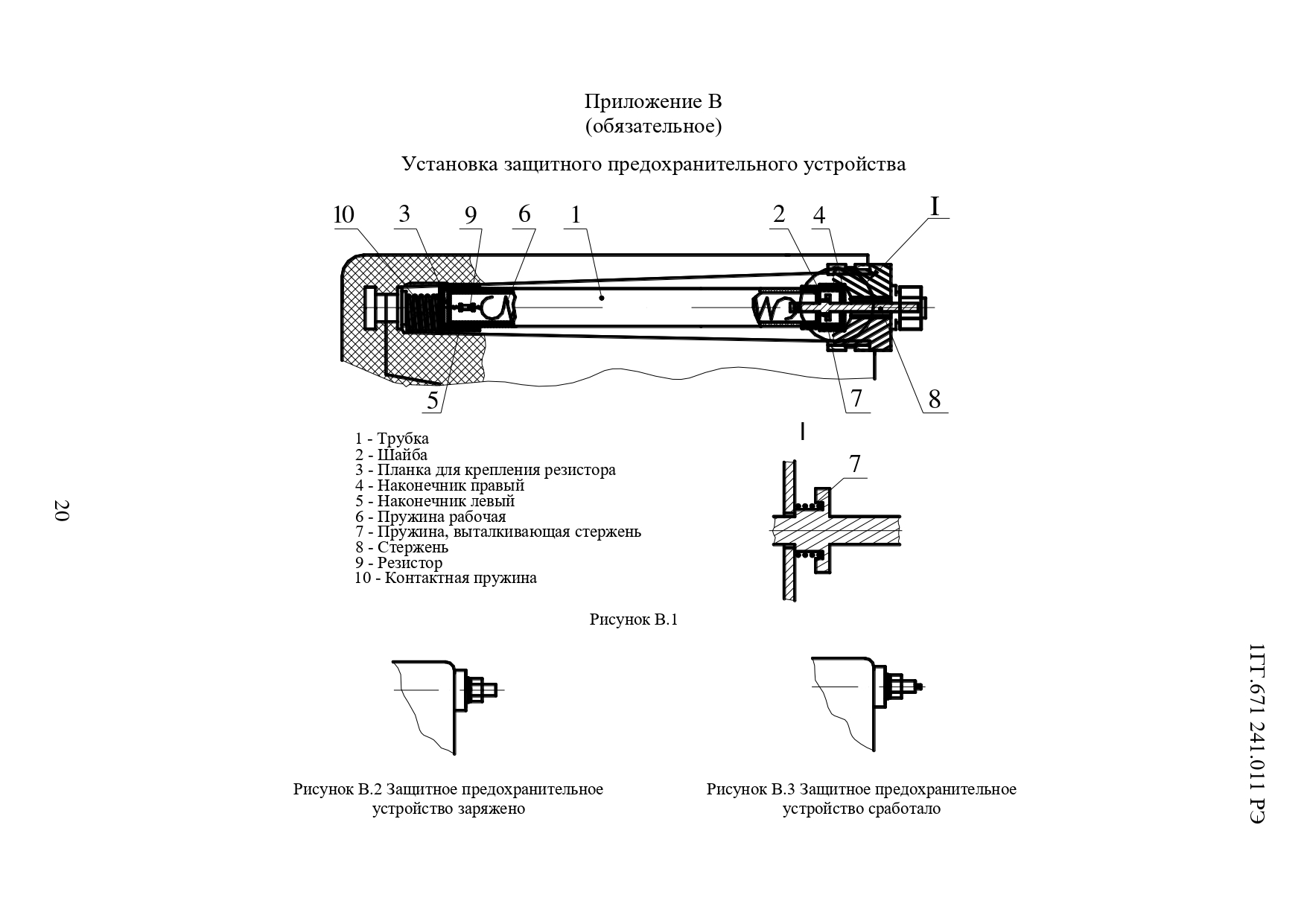

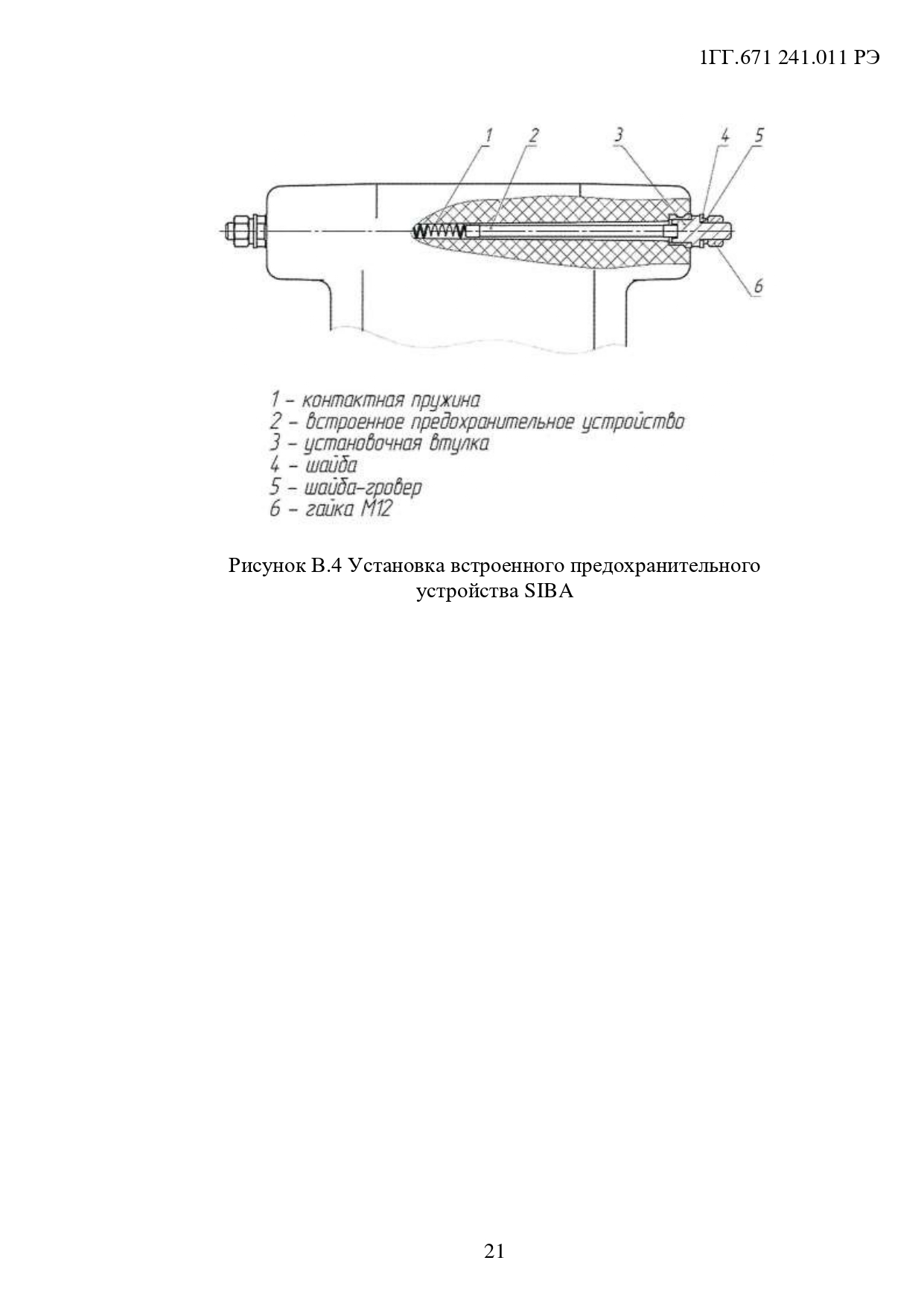

Трансформаторы оснащаются заменяемыми встроенными предохранительными устройствами типа SIBA №187000.0,63 или аналогичными.

ТУ16 - 2010 ОГГ.671 240.003 ТУ

Powered by Froala Editor

Класс напряжения, кВ6; 10

Климатическое исполнениеУ2

Незаземляемыйда

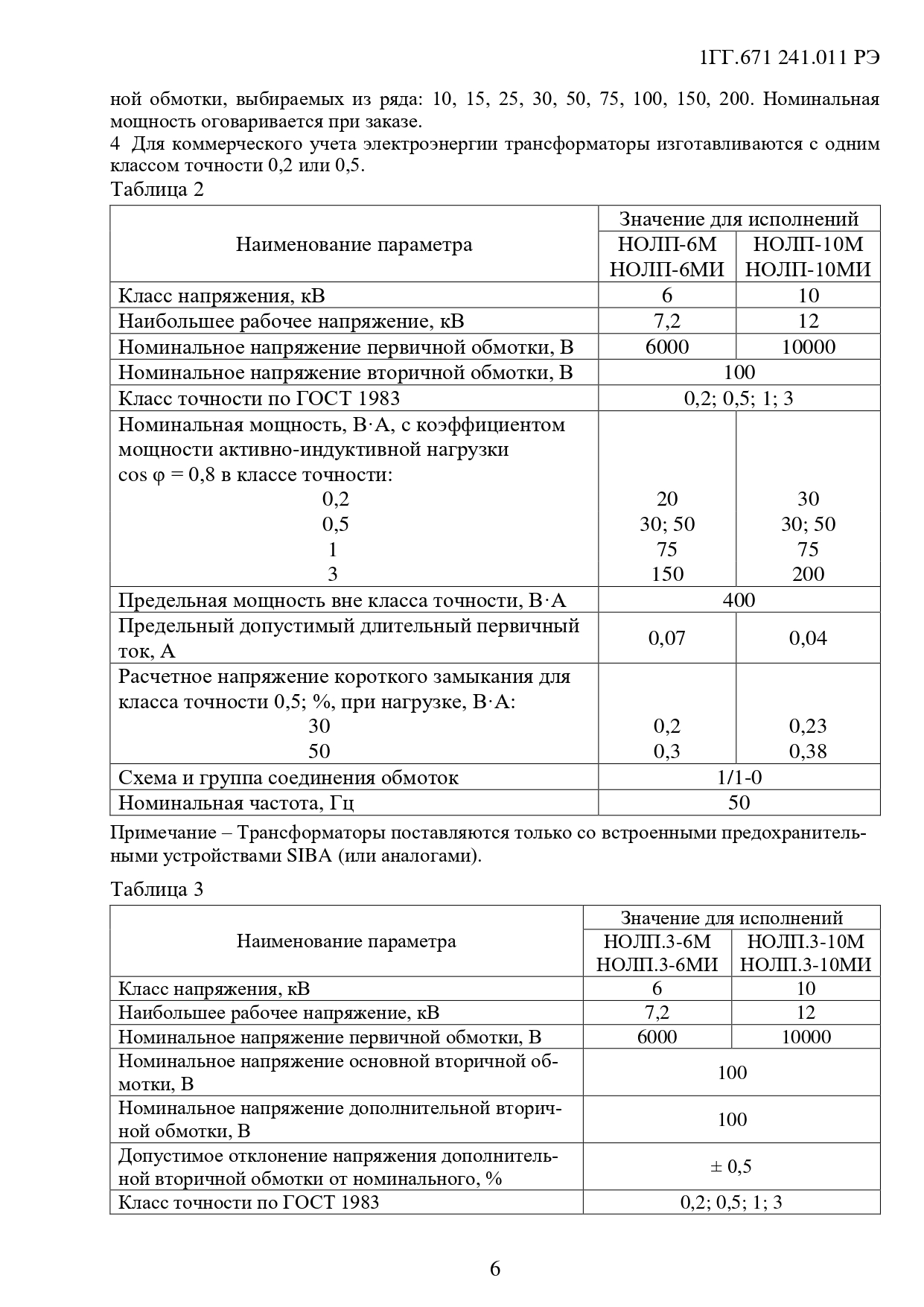

Технические характеристики трансформатора НОЛП-6(10)М У2

Наименование параметра	Значение для исполнения
Наименование параметра	НОЛП-6М, НОЛП-6МИ*	НОЛП-10М, НОЛП-10МИ*
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное напряжение первичной обмотки, В	6000	10000
Номинальное напряжение вторичной обмотки, В	100
Класс точности по ГОСТ 1983	0,2; 0,5; 1; 3
Номинальная мощность, В·А, с коэффициентом мощности активно-индуктивной нагрузки cos φ = 0,8 в классе точности:
0,2	20	30
0,5	30; 50	30; 50
1	75	75
3	150	200
Предельная мощность вне класса точности, В·А	400
Предельный допустимый длительный первичный ток, А	0,07	0,04
Расчетное напряжение короткого замыкания для класса точности 0,5; %, при нагрузке, В·А:
30	0,2	0,23
50	0,3	0,38
Схема и группа соединения обмоток	1/1/2000
Номинальная частота, Гц	50
Марка встроенного предохранительного устройства	SIBA 187000.0,63
* Исполнение трансформатора с инверсным расположением выводов первичной обмотки.

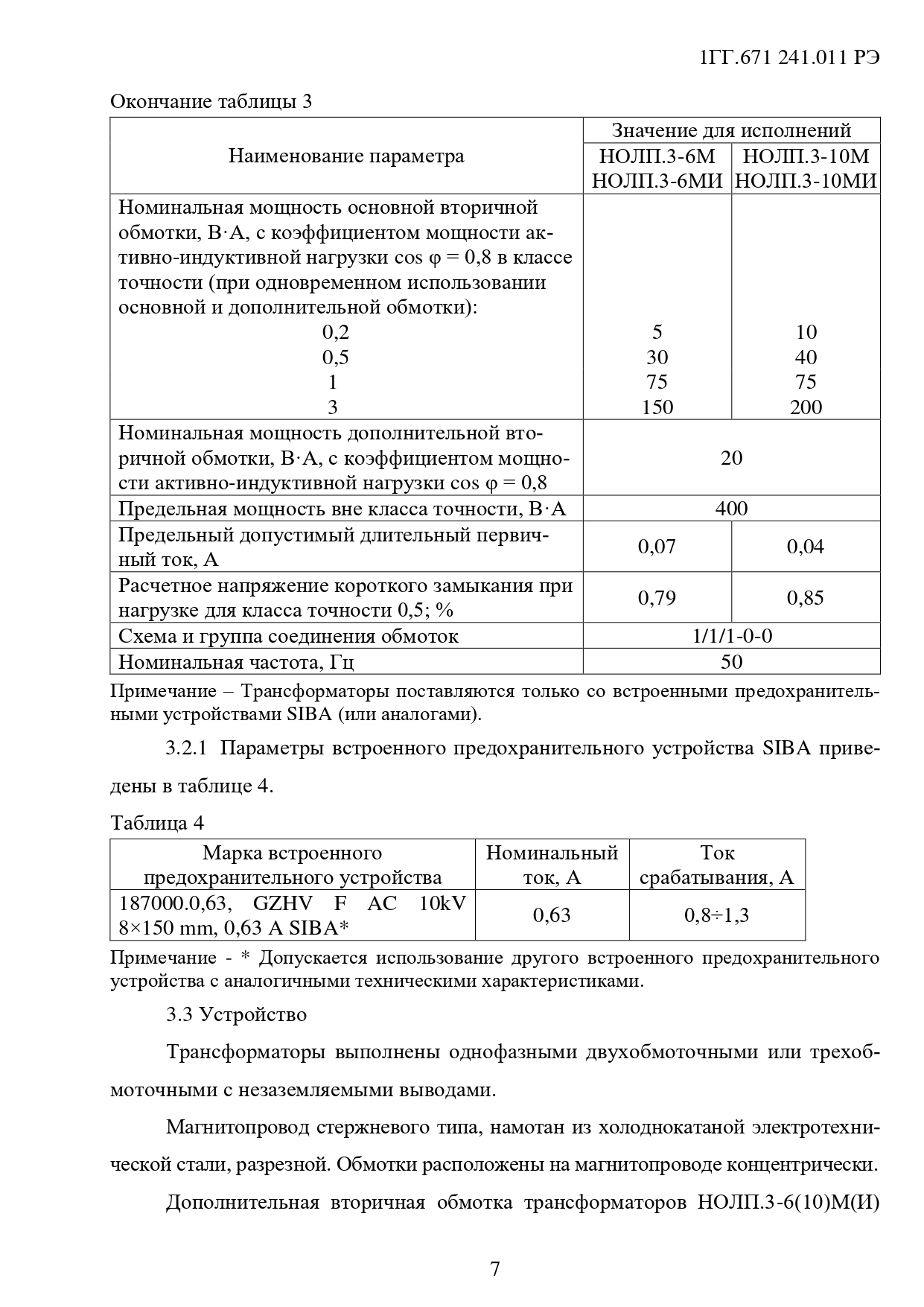

Технические характеристики трансформатора НОЛП.3-6(10)М У2

Наименование параметра	Значение для исполнения
Наименование параметра	НОЛП.3-6М	НОЛП.3-10М
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное напряжение первичной обмотки, В	6000	10000
Номинальное напряжение основной вторичной обмотки, В	100
Номинальное напряжение дополнительной вторичной обмотки, В	100
Допустимое отклонение напряжения дополнительной вторичной обмотки от номинального, %	± 0,5
Класс точности по ГОСТ 1983	0,2; 0,5; 1; 3
Номинальная мощность основной вторичной обмотки, В·А, с коэффициентом мощности активно-индуктивной нагрузки cos φ = 0,8 в классе точности (при одновременном использовании основной и дополнительной обмотки):
0,2	5	10
0,5	30	40
1	75	75
3	150	200
Номинальная мощность дополнительной вторичной обмотки, В·А, с коэффициентом мощности активно-индуктивной нагрузки cos φ = 0,8	20
Предельная мощность вне класса точности, В·А	400
Предельный допустимый длительный первичный ток, А	0,07	0,04
Расчетное напряжение короткого замыкания при нагрузке для класса точности 0,5; %	0,79	0,85
Схема и группа соединения обмоток	1/1/1-0-0
Номинальная частота, Гц	50
Марка встроенного предохранительного устройства	SIBA 187000.0,63

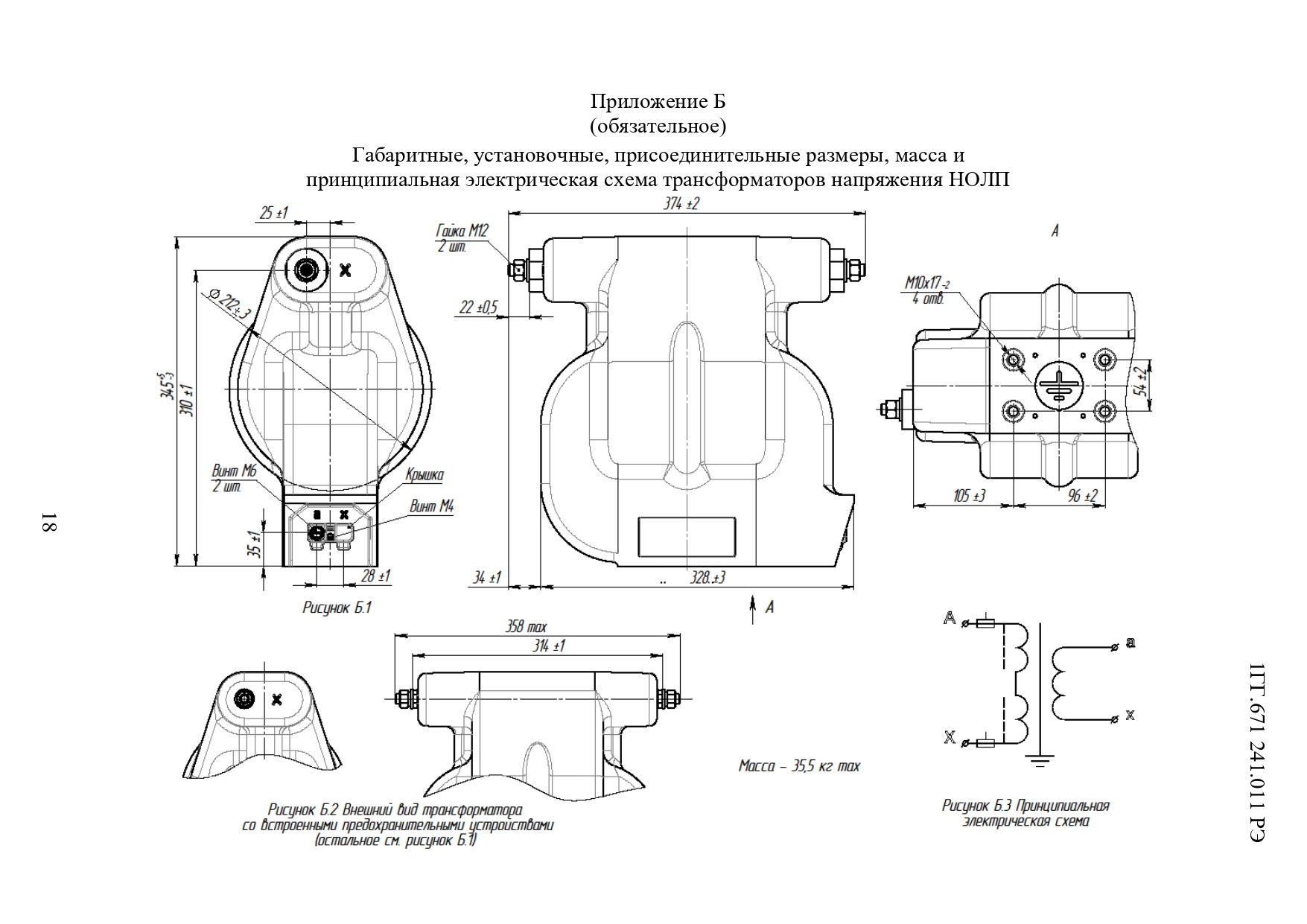

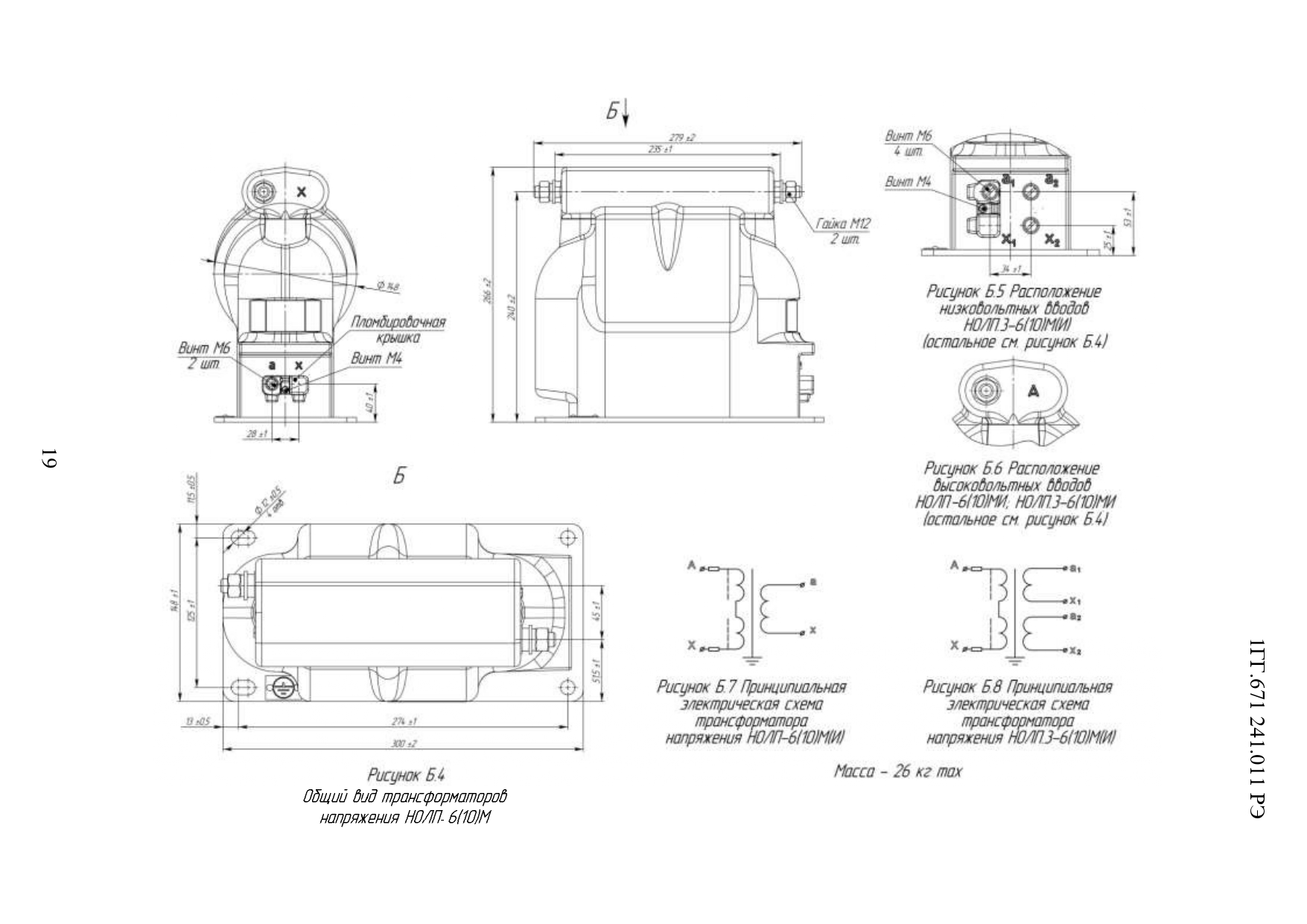

3D-модель-НОЛП-10М

Опросный лист на трансформаторы напряжения

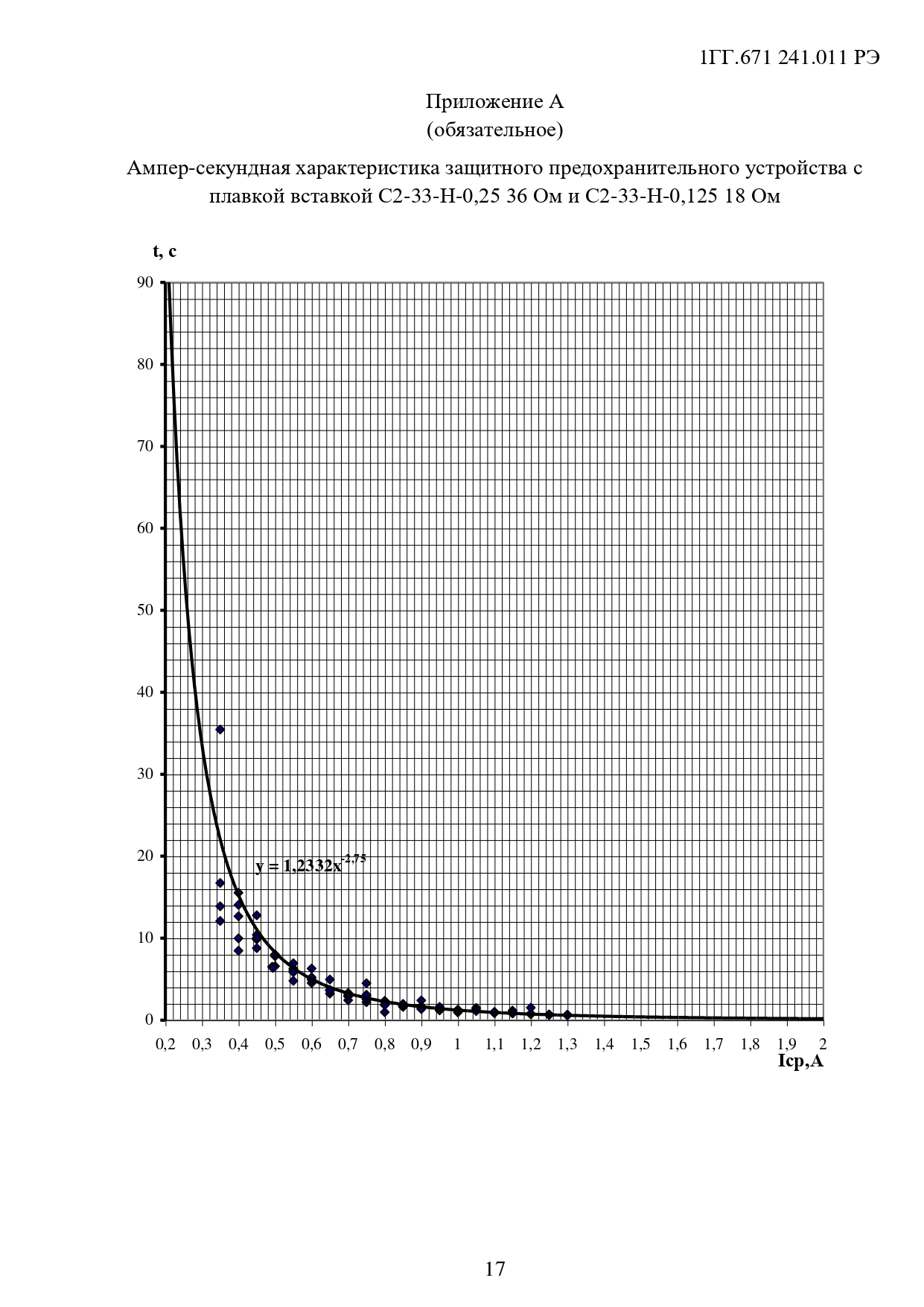

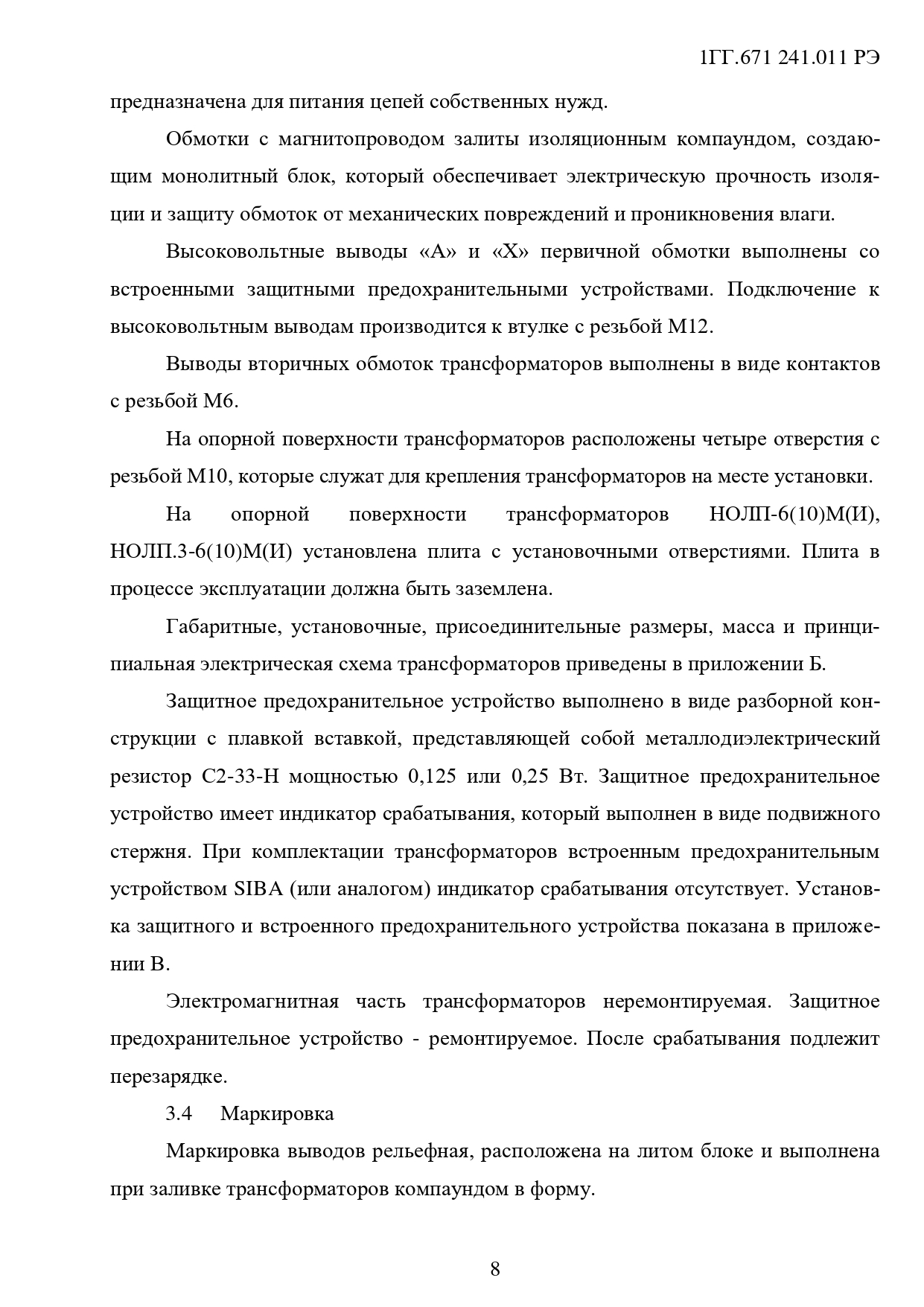

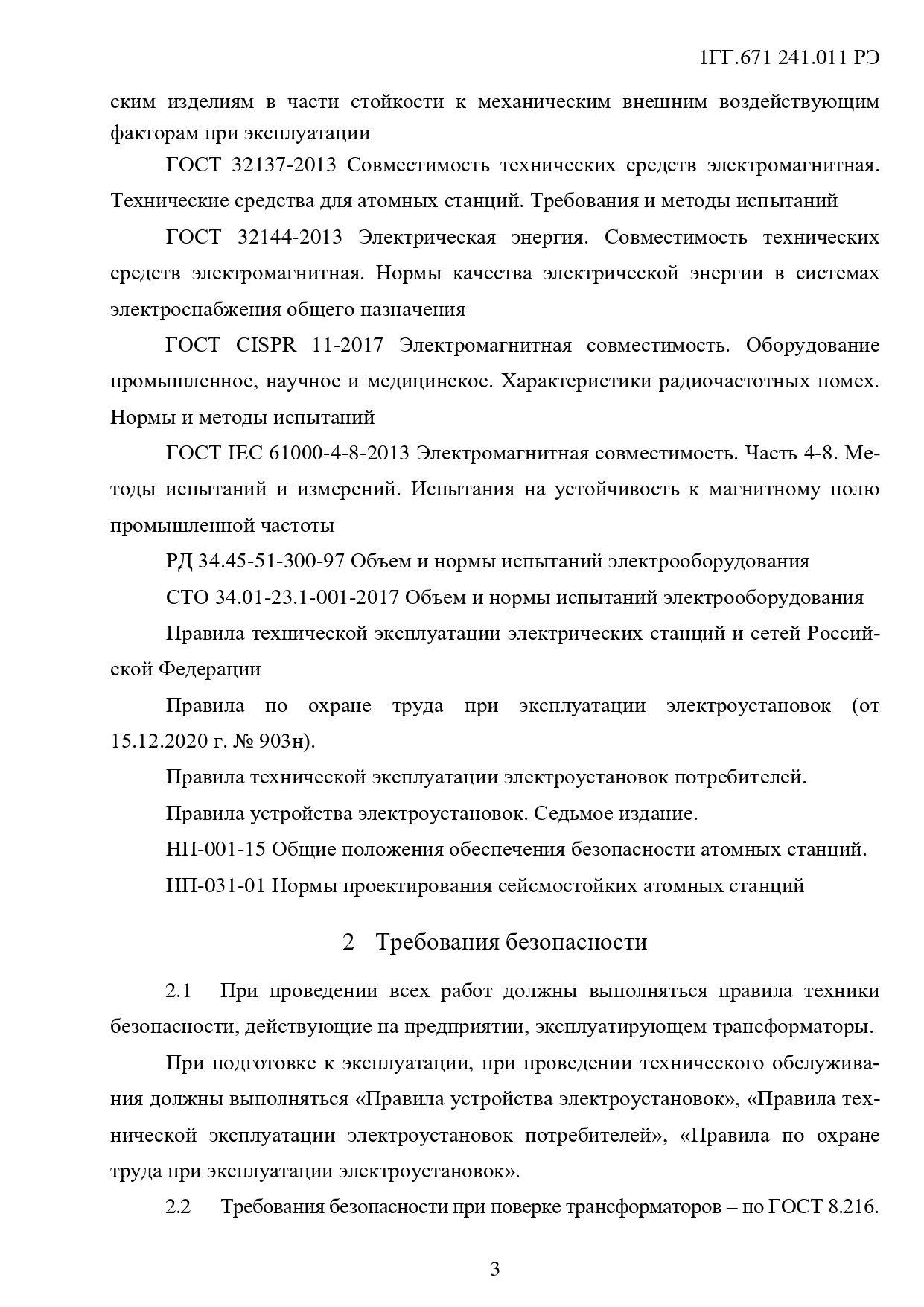

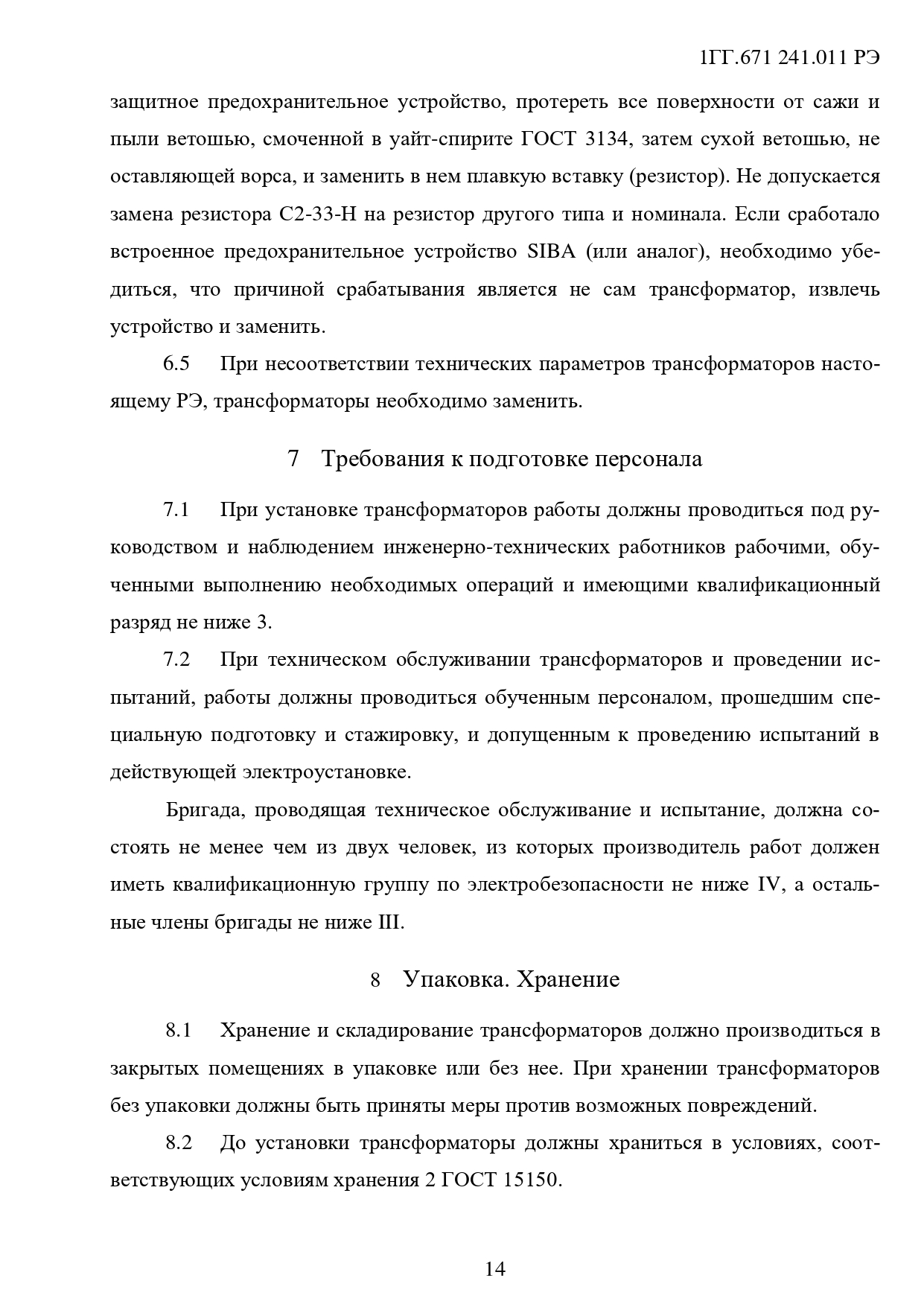

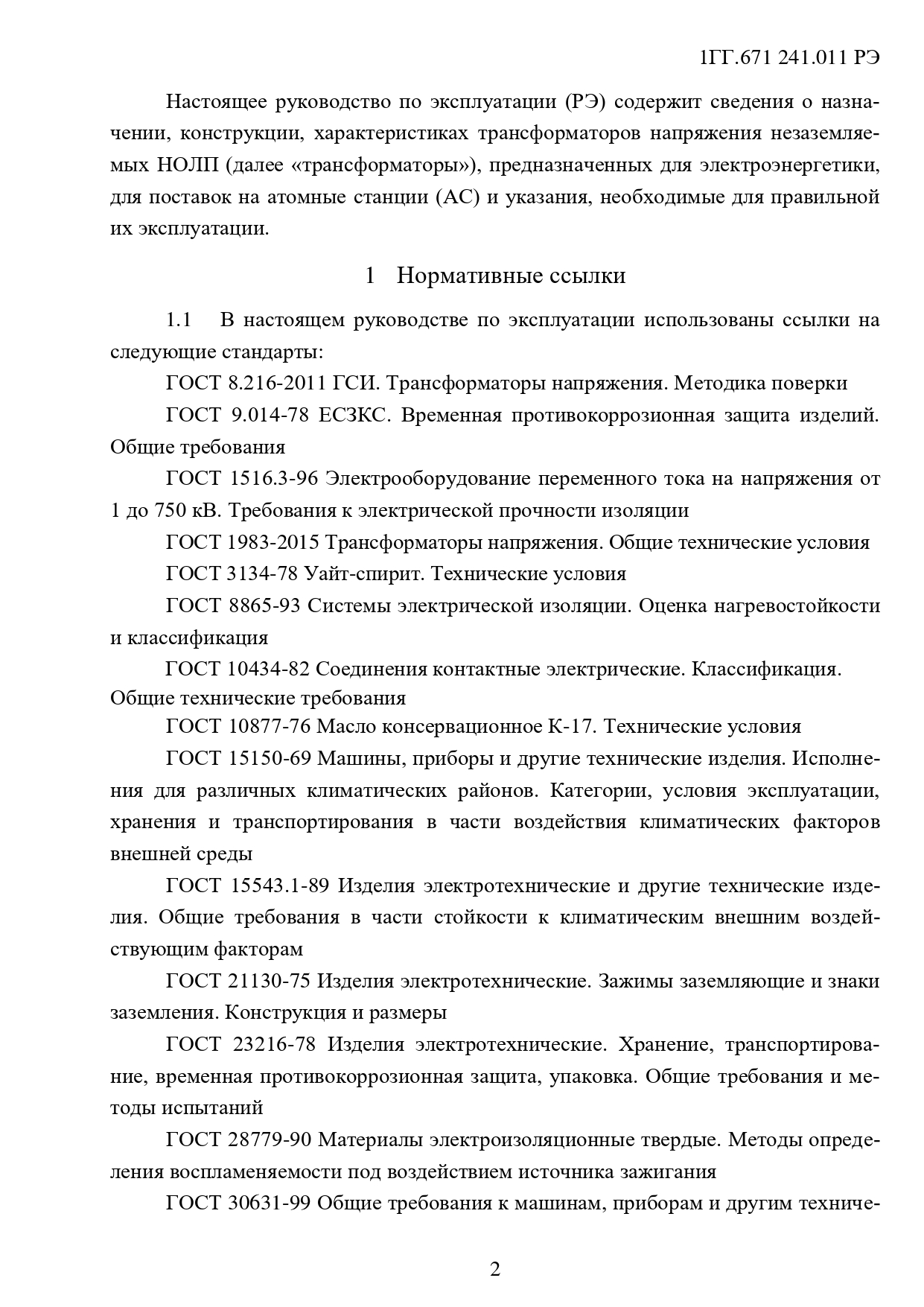

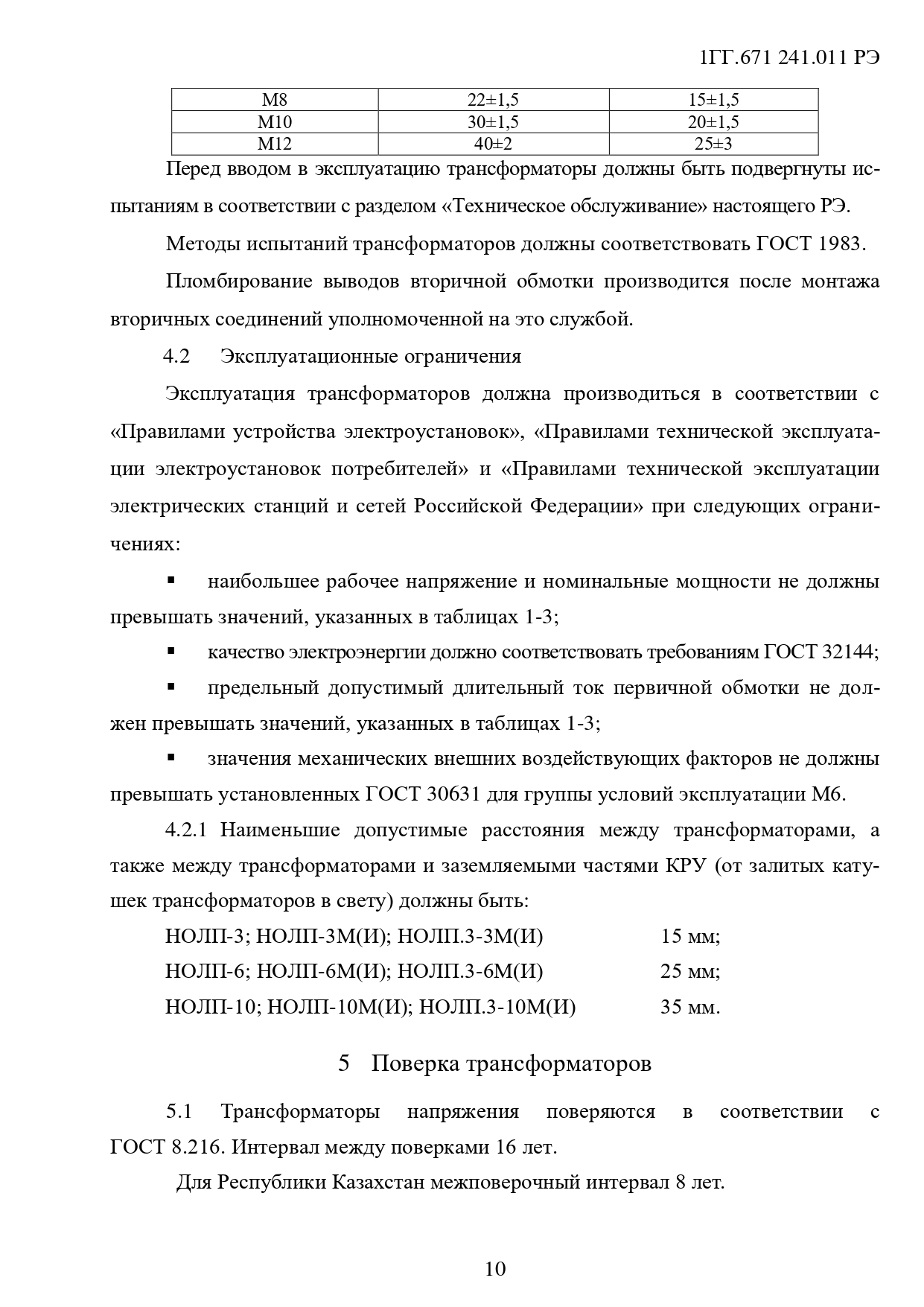

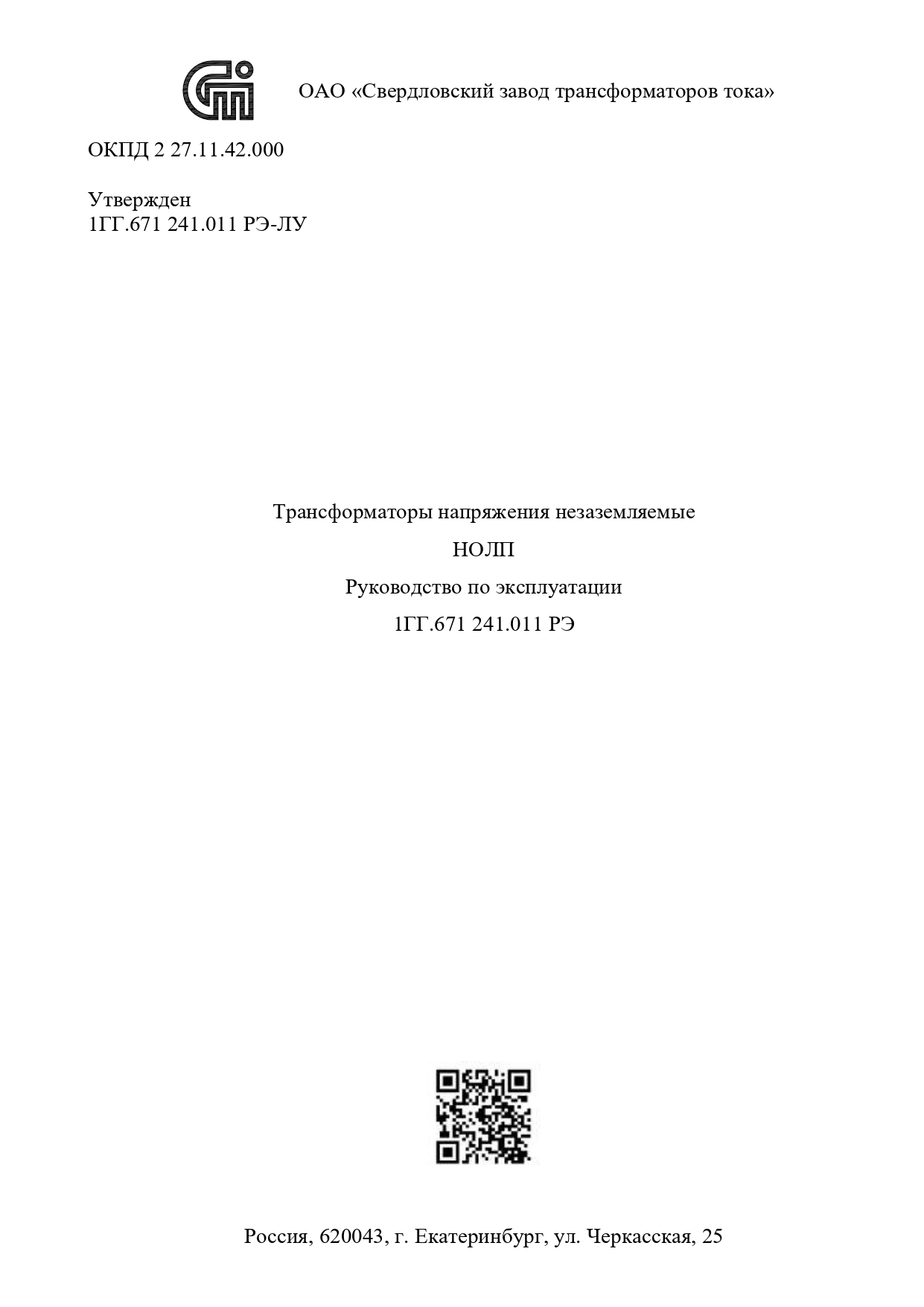

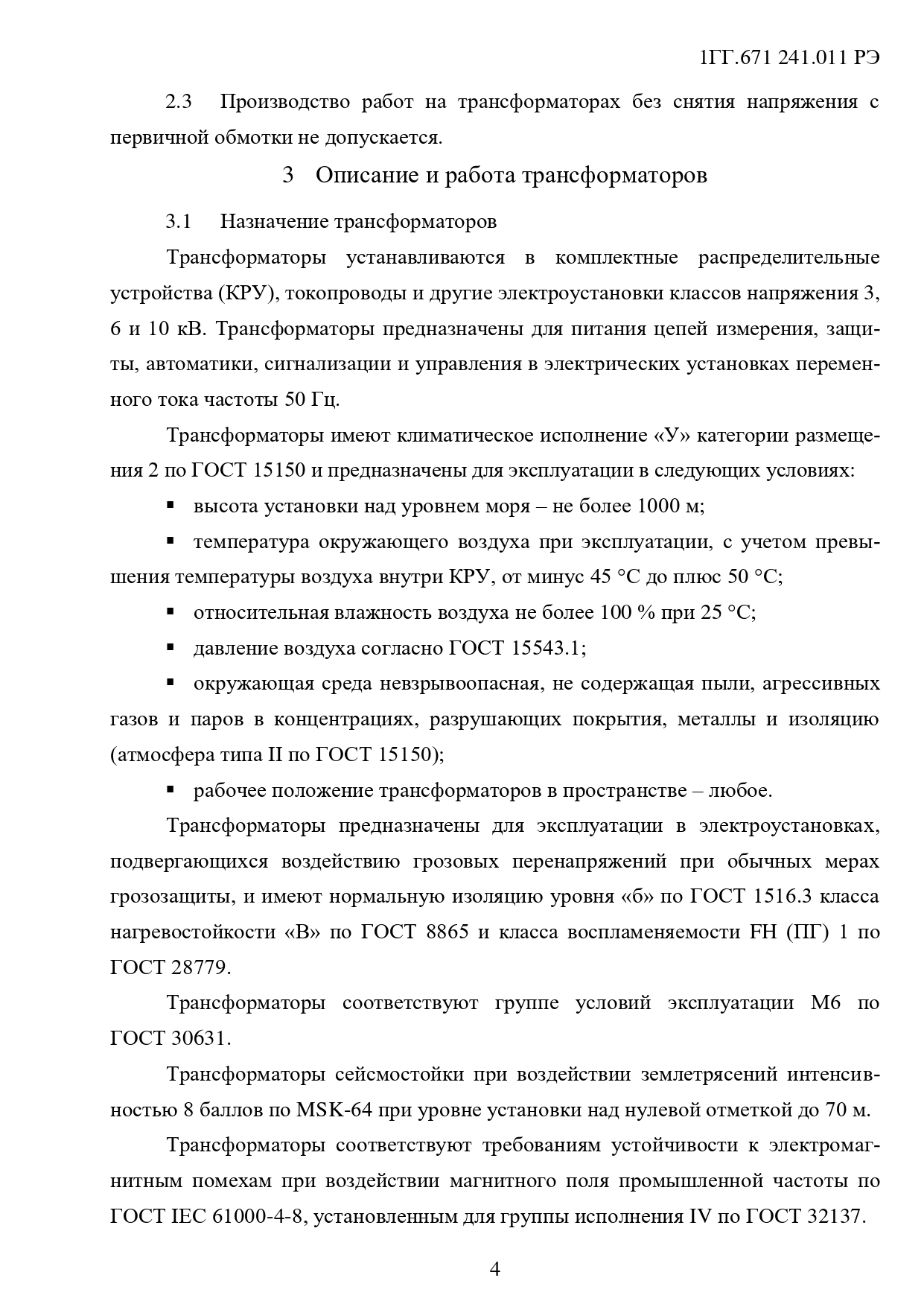

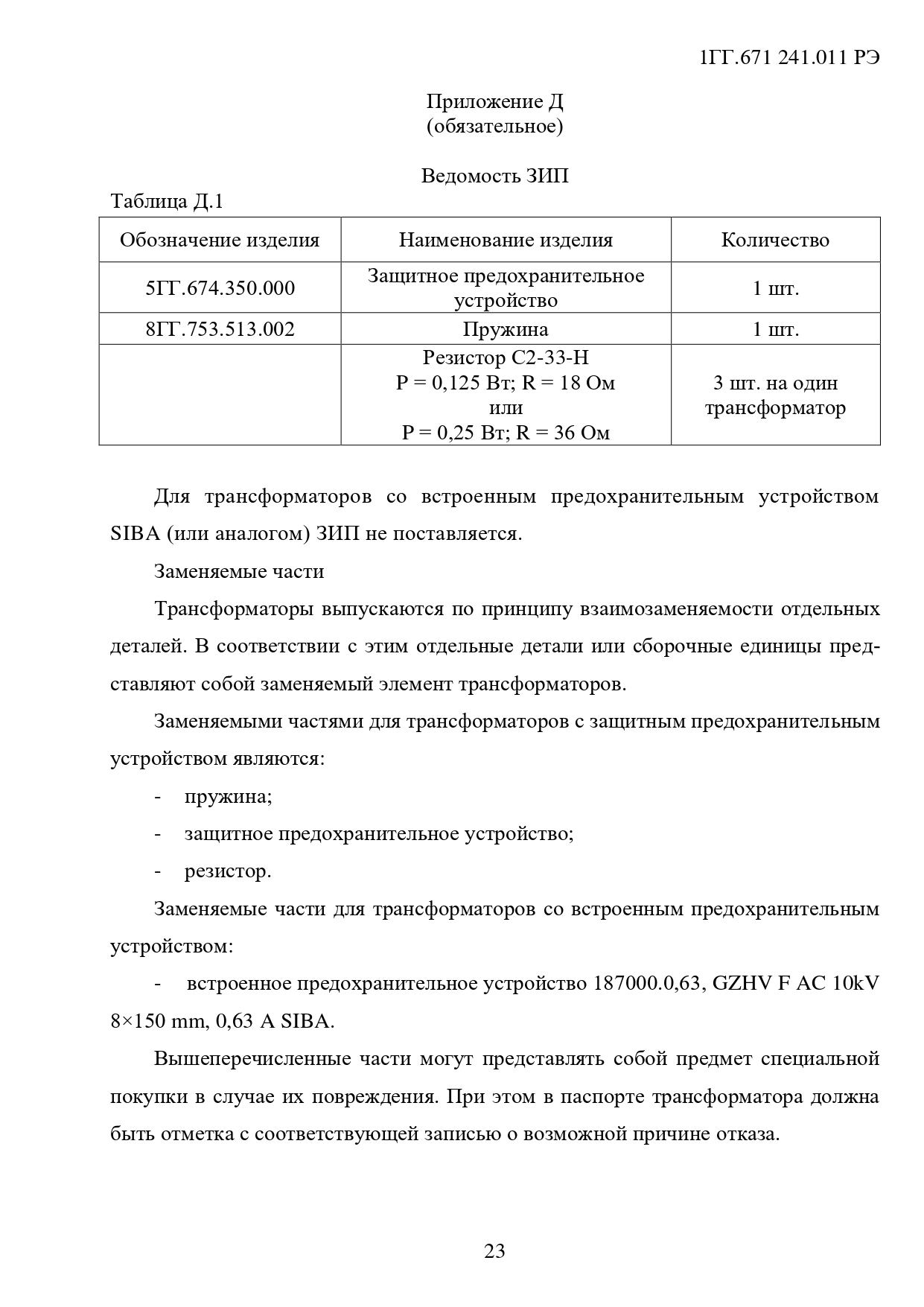

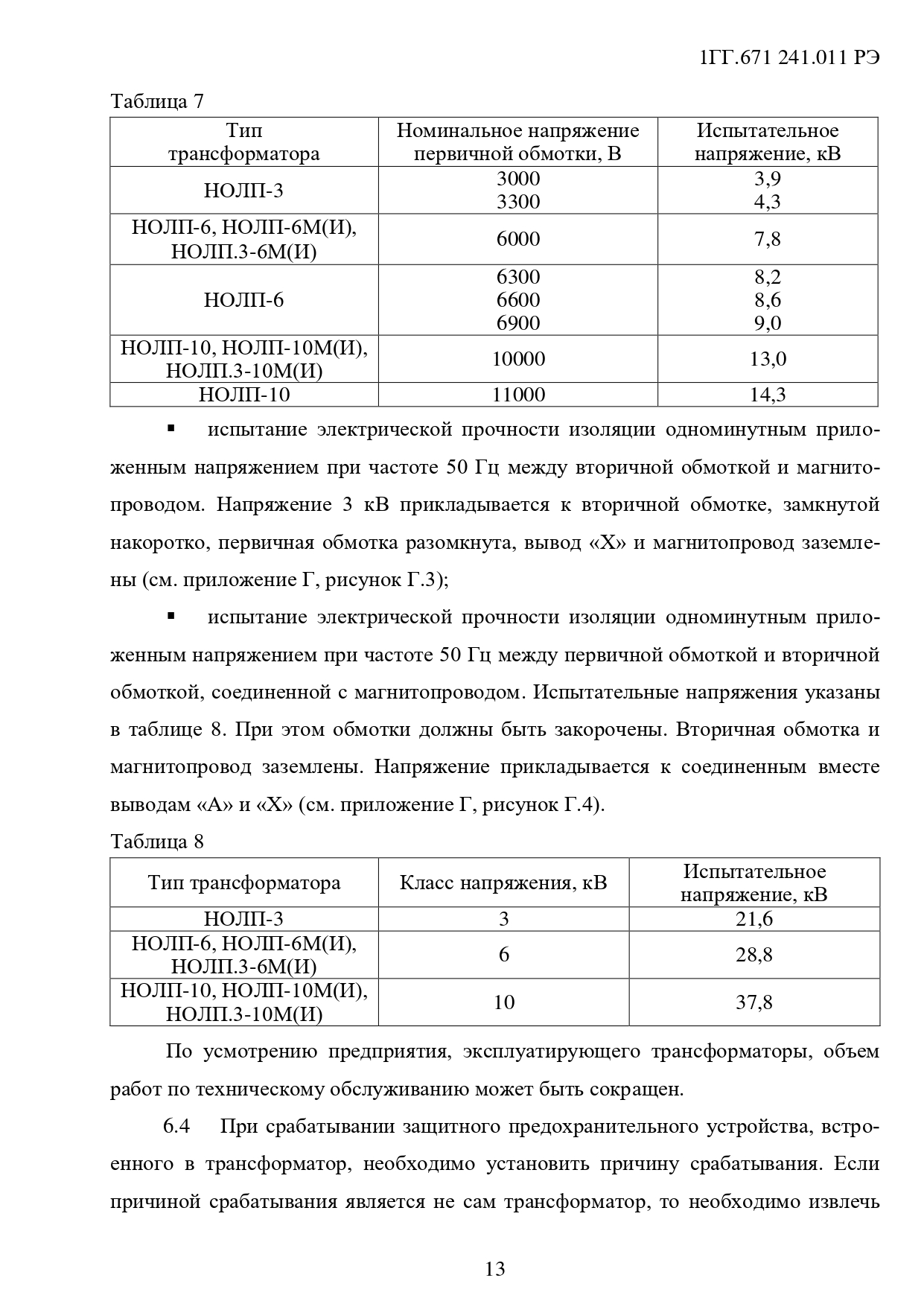

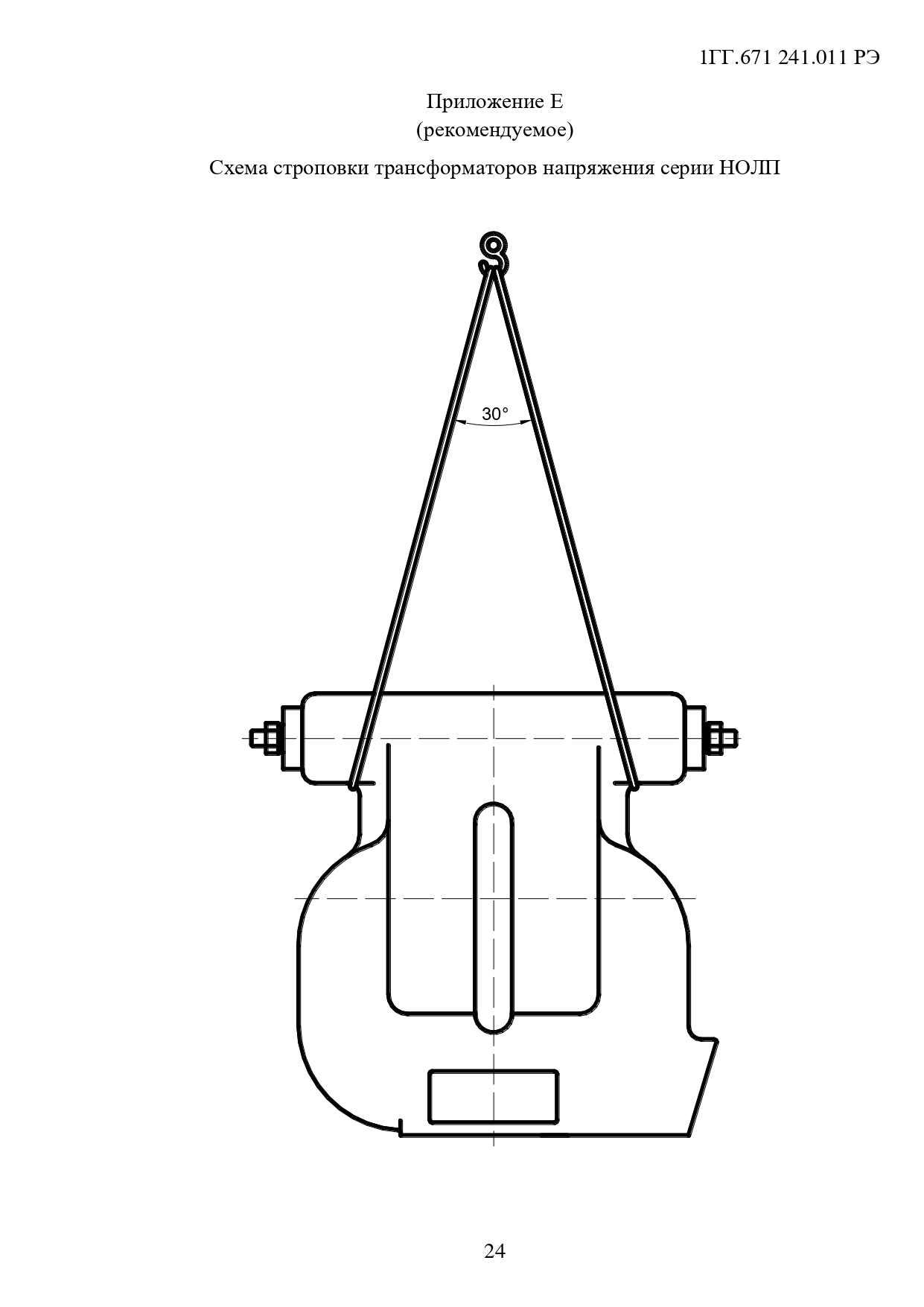

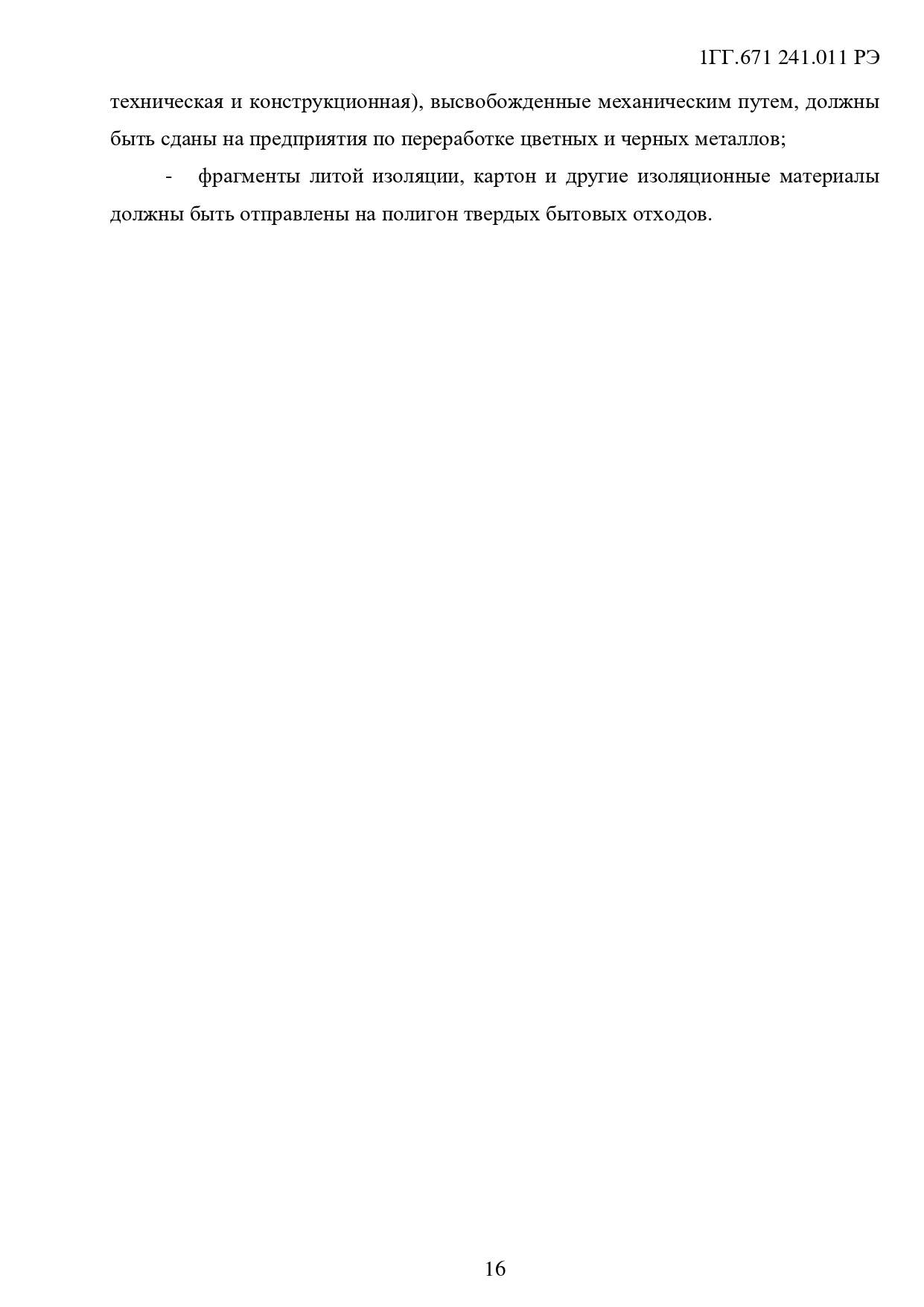

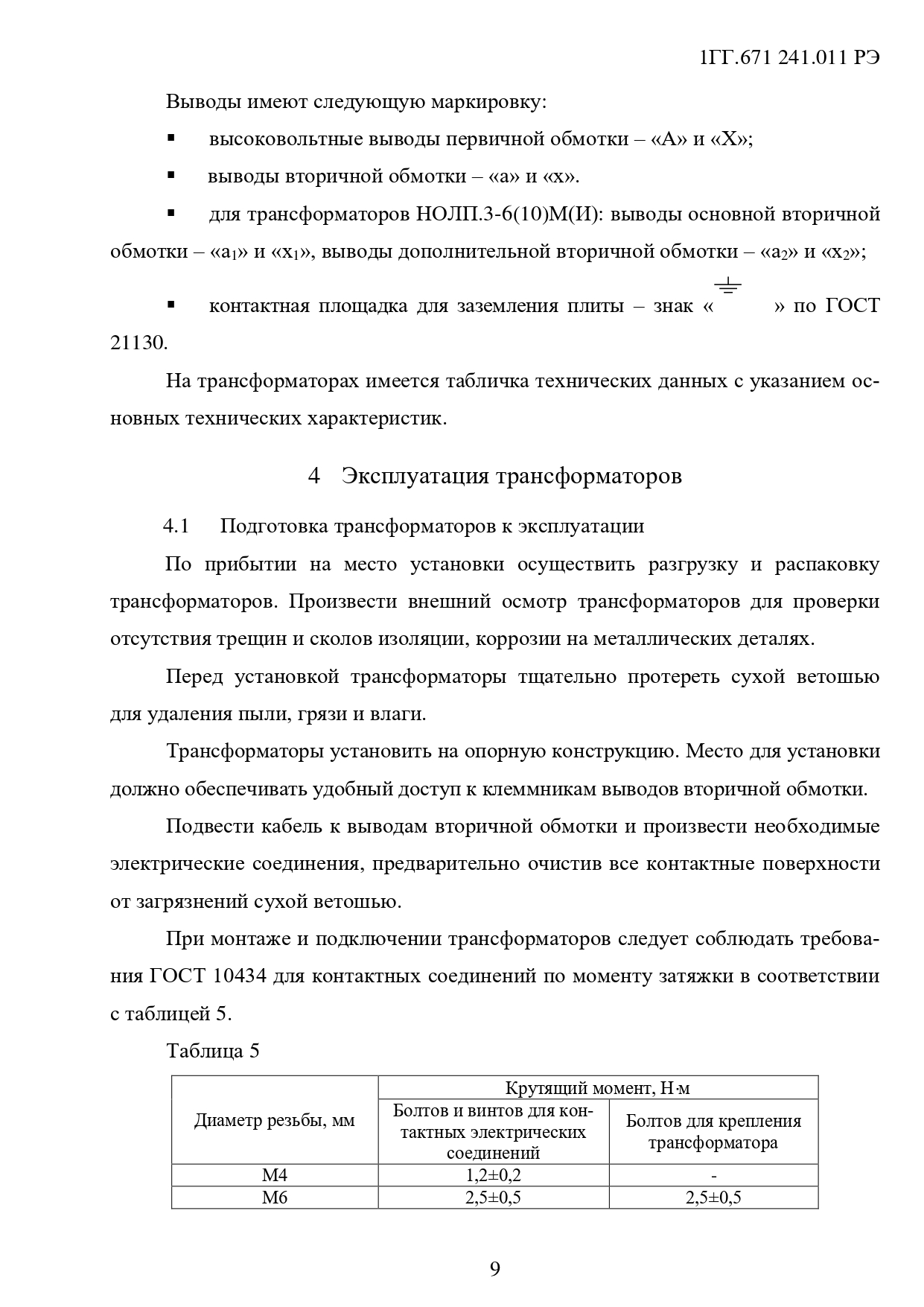

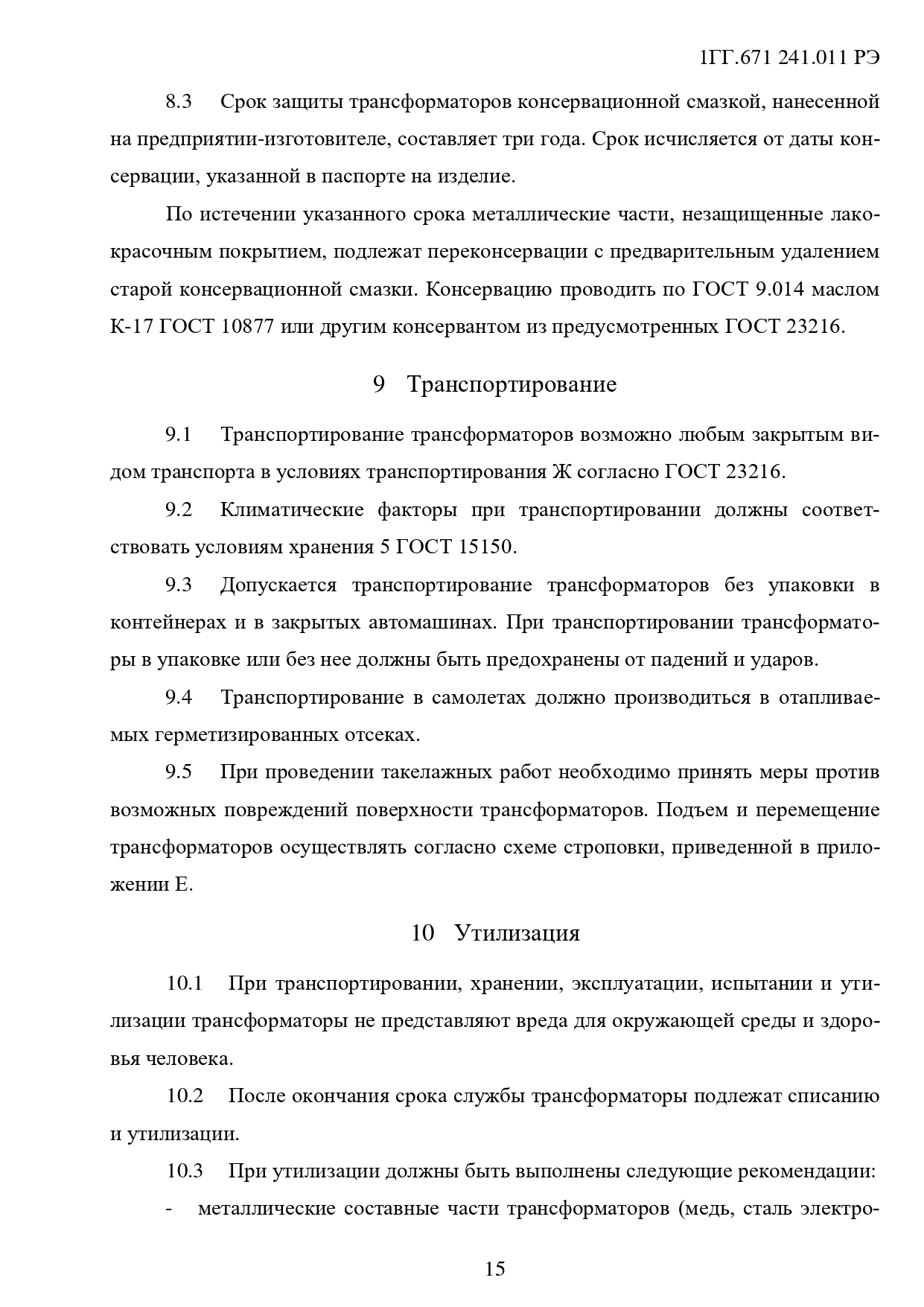

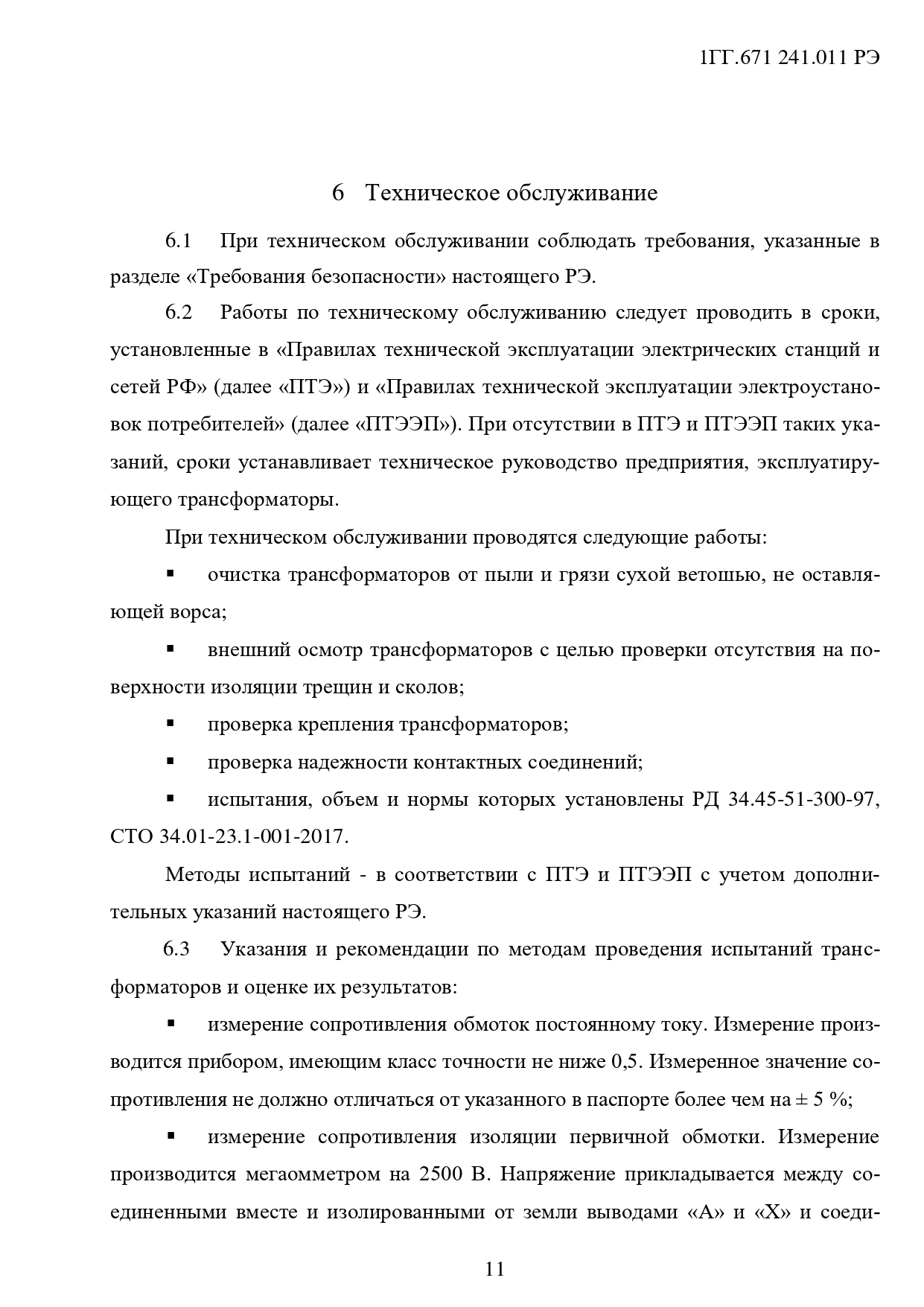

Руководство по эксплуатации НОЛП

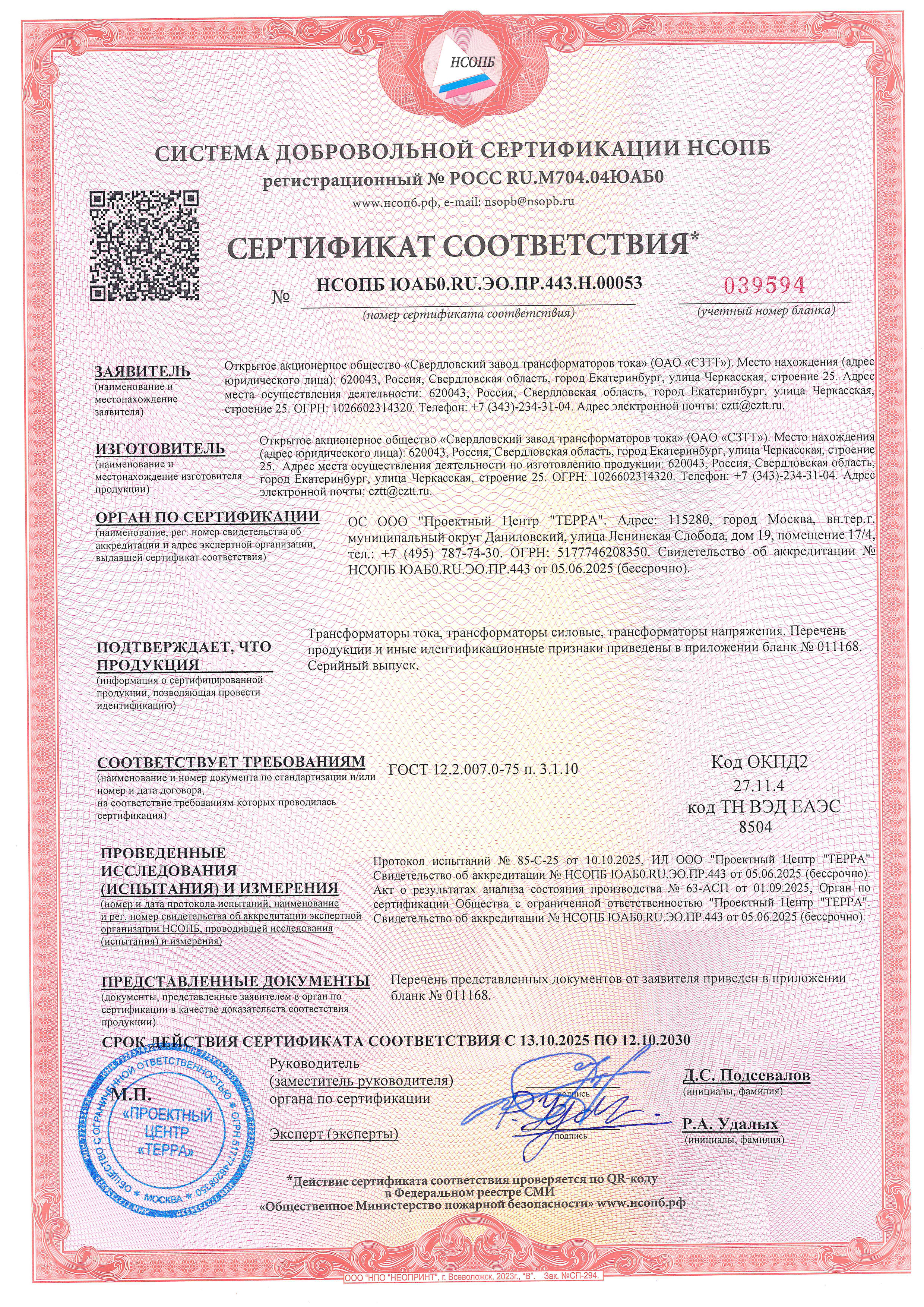

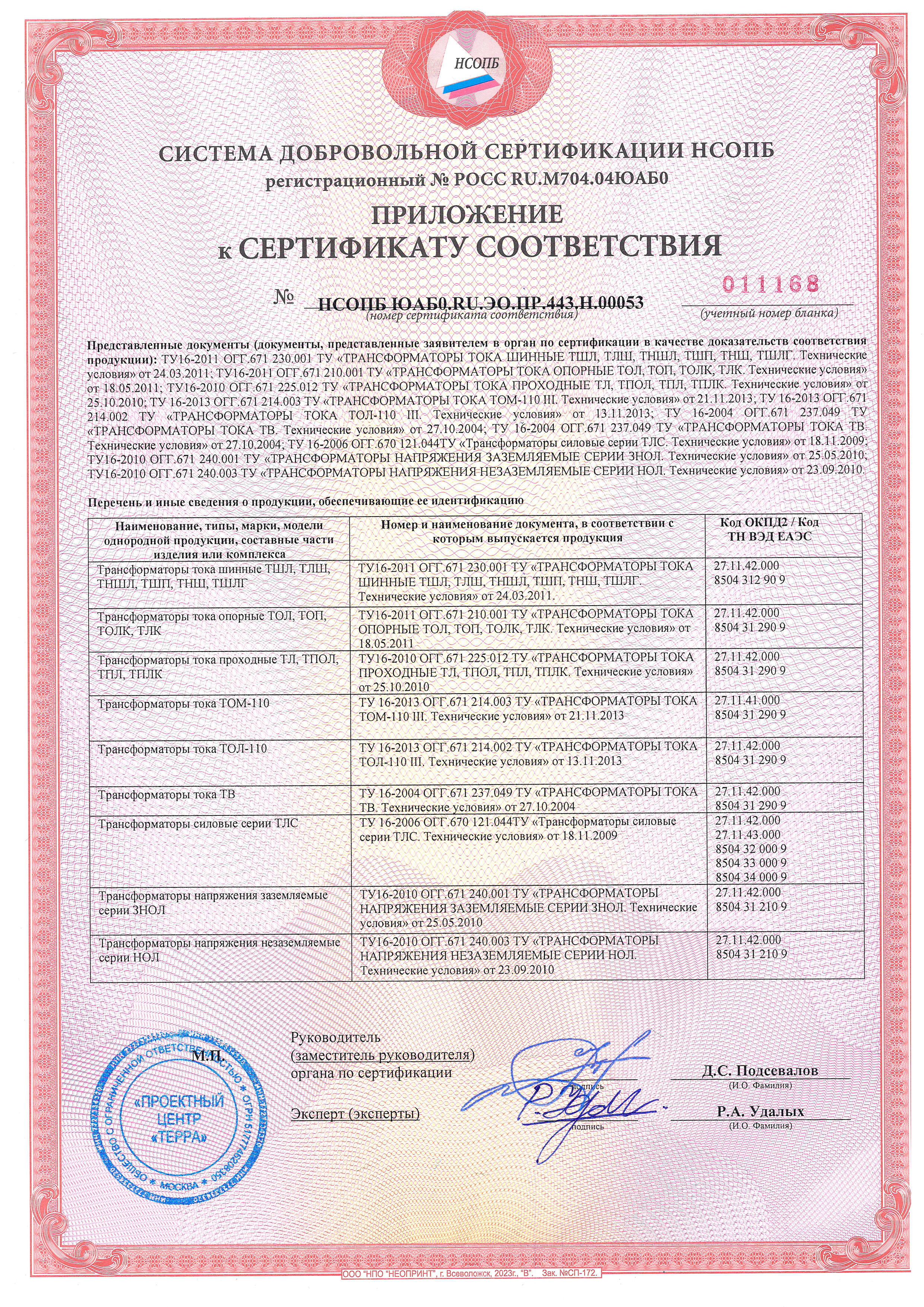

Сертификаты НОЛП
