Наименование параметров	Характеристики
Климатическое исполнение	УХЛ2
Номинальное напряжение обмоток, В
первичной	6000		10000
вторичной основной	100
вторичной дополнительной:
при симметричном режиме работы сети, не более	3
при замыкании одной из фаз сети на землю	от 97 до 103
Наибольшее рабочее напряжение, кВ	7,2		12
Схема и группа соединения обмоток	Yн/Yн/П-0
Трехфазная номинальная мощность основной вторичной обмотки при симметричной нагрузке на выводах a-b, b-c, c-a, В·А в классах точности*:
0,2	75	-	75	-
0,5	120	200	120	200
1	300	300	300	300
3	600	600	600	600
Трехфазная номинальная мощность основной вторичной обмотки при симметричной нагрузке, В·А при измерении фазных напряжений на выводах a-0, b-0, c-0 в классах точности по ГОСТ 1983:
0,5	75
1	200
Предельная мощность обмоток, В·А:
первичной	1000
вторичной основной	900
вторичной дополнительной	100
Напряжение короткого замыкания, Uк, %	1
Полная масса трансформатора, не более, кг	94
Масса масла, не более, кг	20
* Наибольшая возможная мощность для заданного класса точности. Возможно изготовление с меньшими значениями номинальных мощностей вторичной обмотки.

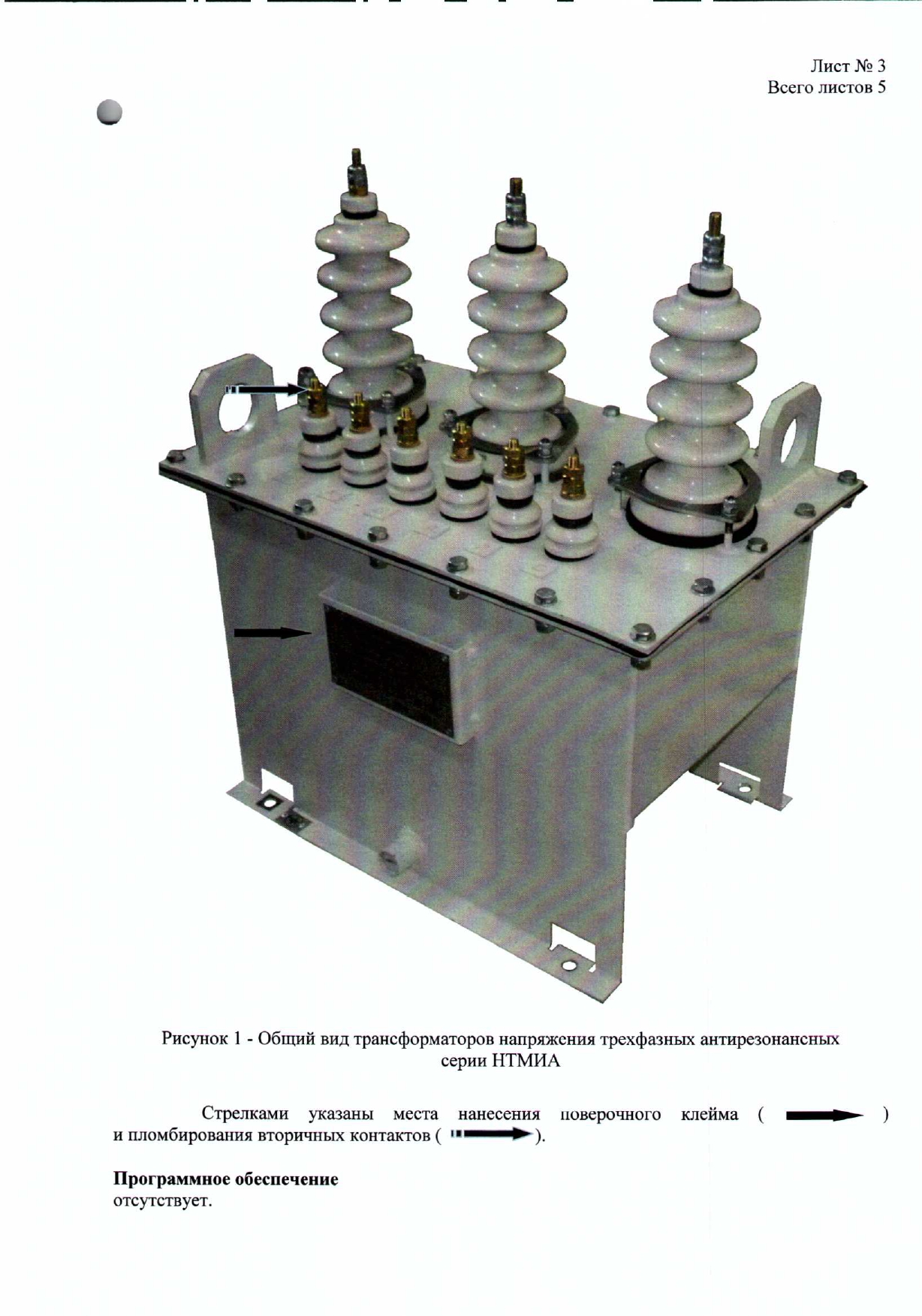

Трансформаторы напряжения НТМИА-6(10)

Заказать продукцию Трансформаторы напряжения НТМИА-6(10)

Ваша заявка отправлена Менеджер перезвонит вам в ближайшее время

Ваша заявка не отправлена Менеджер вам не позвонит, всё плохо.

Технические характеристики трансформаторов НТМИА-6(10)
