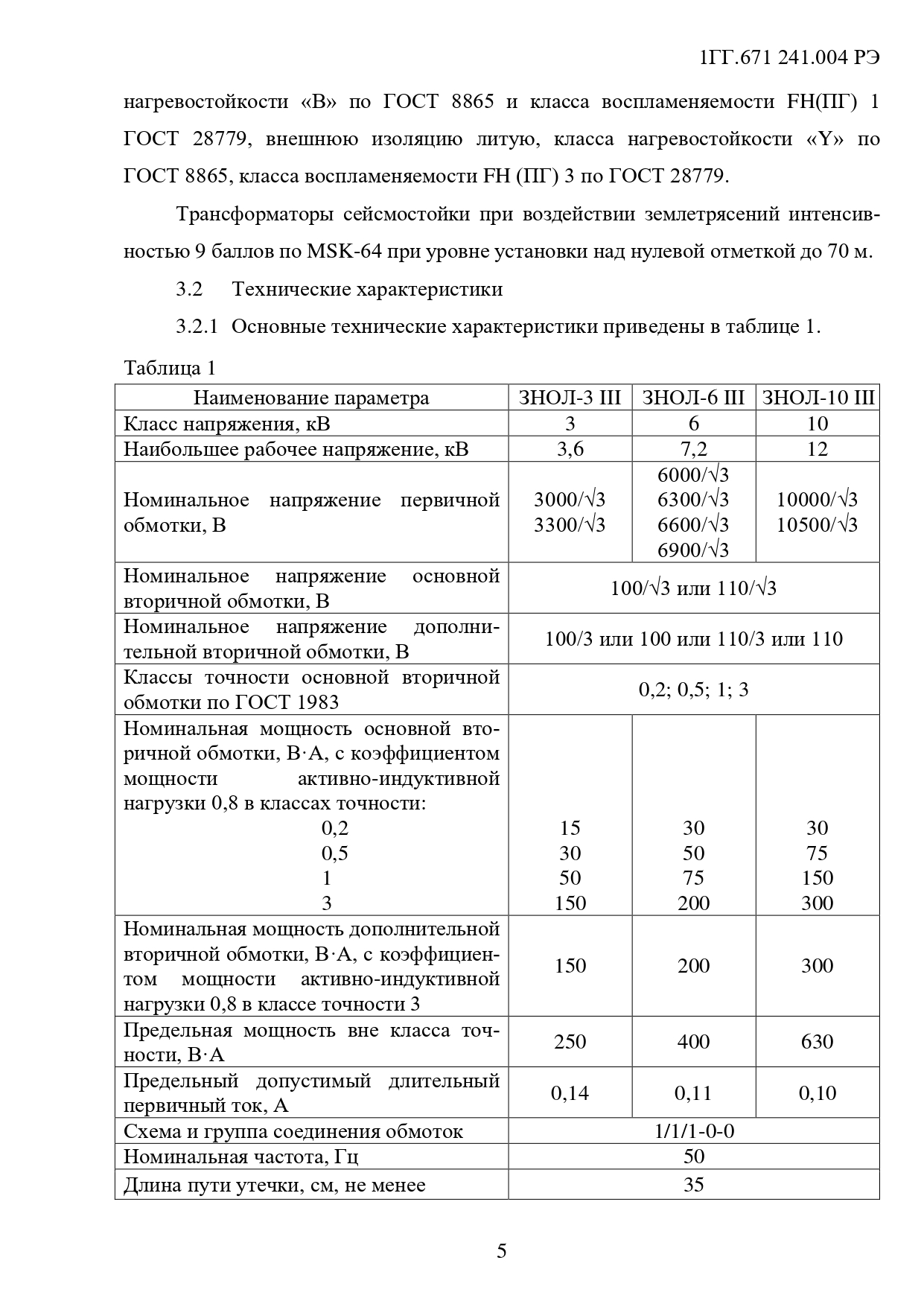

Наименование параметра
|
ЗНОЛ-3
|
ЗНОЛ-6
|
ЗНОЛ-10
|
|
Класс напряжения, кВ
|
3
|
6
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
3,6
|
7,2
|
12
|
|
Номинальное напряжение первичной обмотки, В
|
3000/√3
3300/√3
|
6000/√3, 6300/√3
6600/√3, 6900/√3
|
10000/√3
10500/√3
|
|
Номинальное напряжение основной вторичной обмотки, В
|
100/√З или 110/√З
|
|
Номинальное напряжение дополнительной вторичной обмотки, В
|
100/3 или 100 или 110/З или 110 или 100/√З**
|
|
Номинальная мощность*** с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности*:
|
|
|
0,2
|
15
|
30
|
30
|
|
0,5
|
30
|
50
|
75
|
|
1
|
50
|
75
|
150
|
|
3
|
150
|
200
|
300
|
|
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А
|
150
|
200
|
300
|
|
Предельная мощность вне класса точности 3 или 3P, В·А
|
250
|
400
|
630
|
|
Схема и группа соединения обмоток
|
1/1/1-0-0
|
|
Номинальная частота, Гц
|
50 или 60****
|
|
Испытательное напряжение, кВ: одноминутное промышленной частоты
|
24
|
32
|
42
|
|
грозового импульса полного
|
40
|
60
|
75
|
|
грозового импульса срезанного
|
50
|
70
|
90
|
|
Масса
|
36 ± 1,5 кг
|
38 ± 1,5 кг
|
|
* Высший класс точности указывается в заказе.
|
|
** Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.
|
|
*** Наибольшая возможная мощность для заданного класса точности. Возможно изготовление трансформаторов с меньшими значениями номинальных мощностей вторичной обмотки, выбираемых из ряда: 10, 15, 25, 30, 50, 75, 100, 150, 200. Номинальная мощность оговаривается при заказе.
|
|
**** Для поставок на экспорт
|
