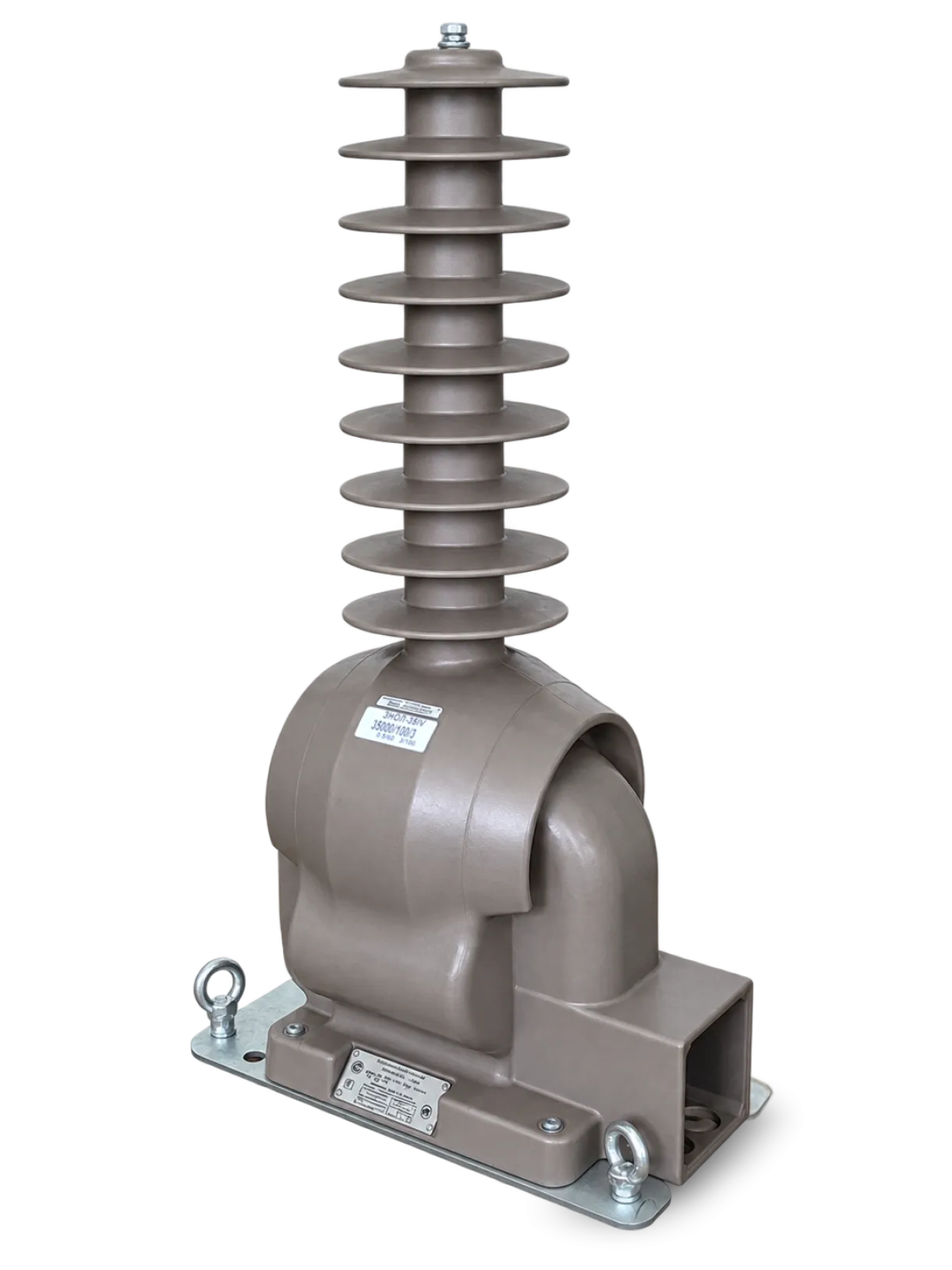

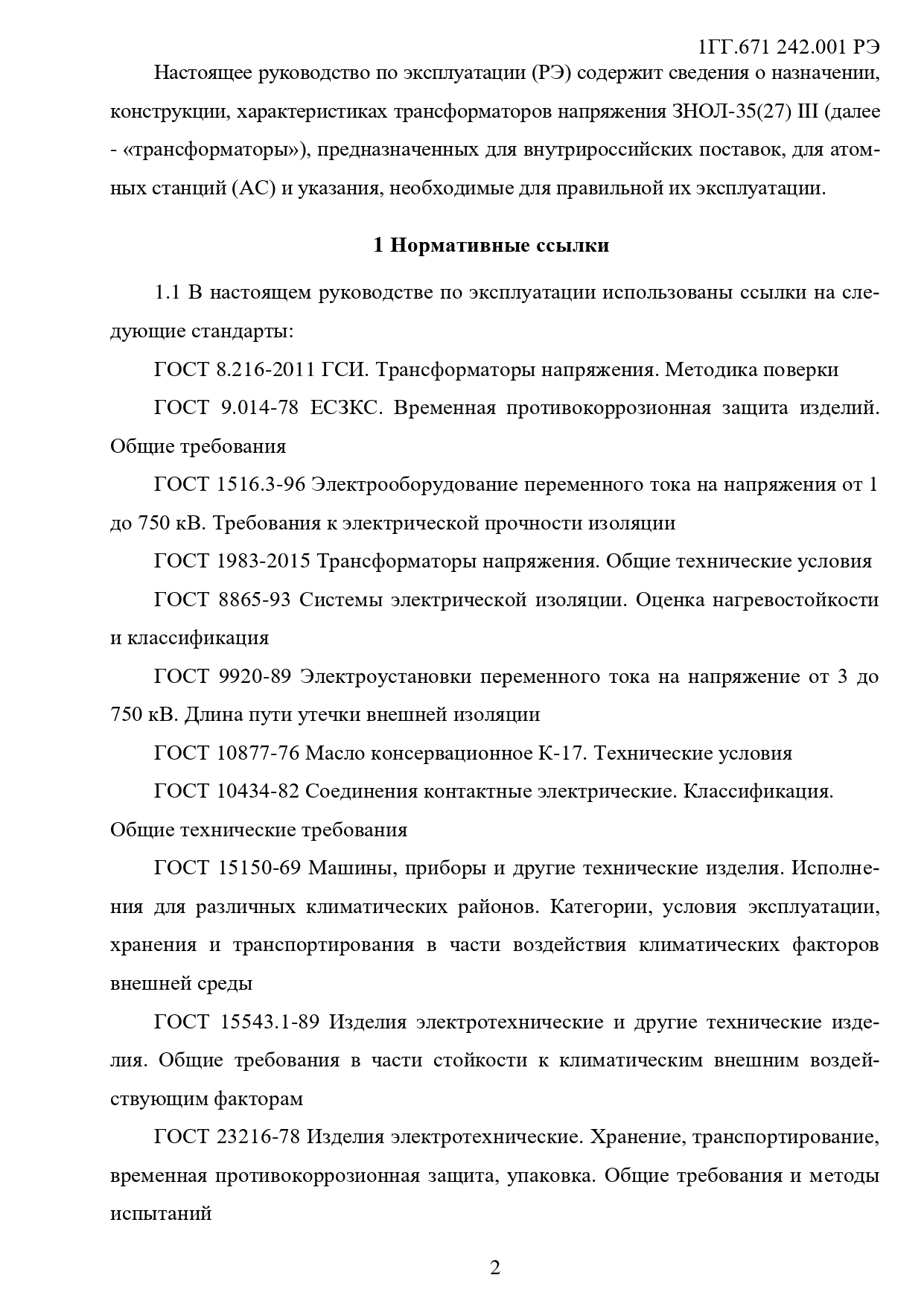

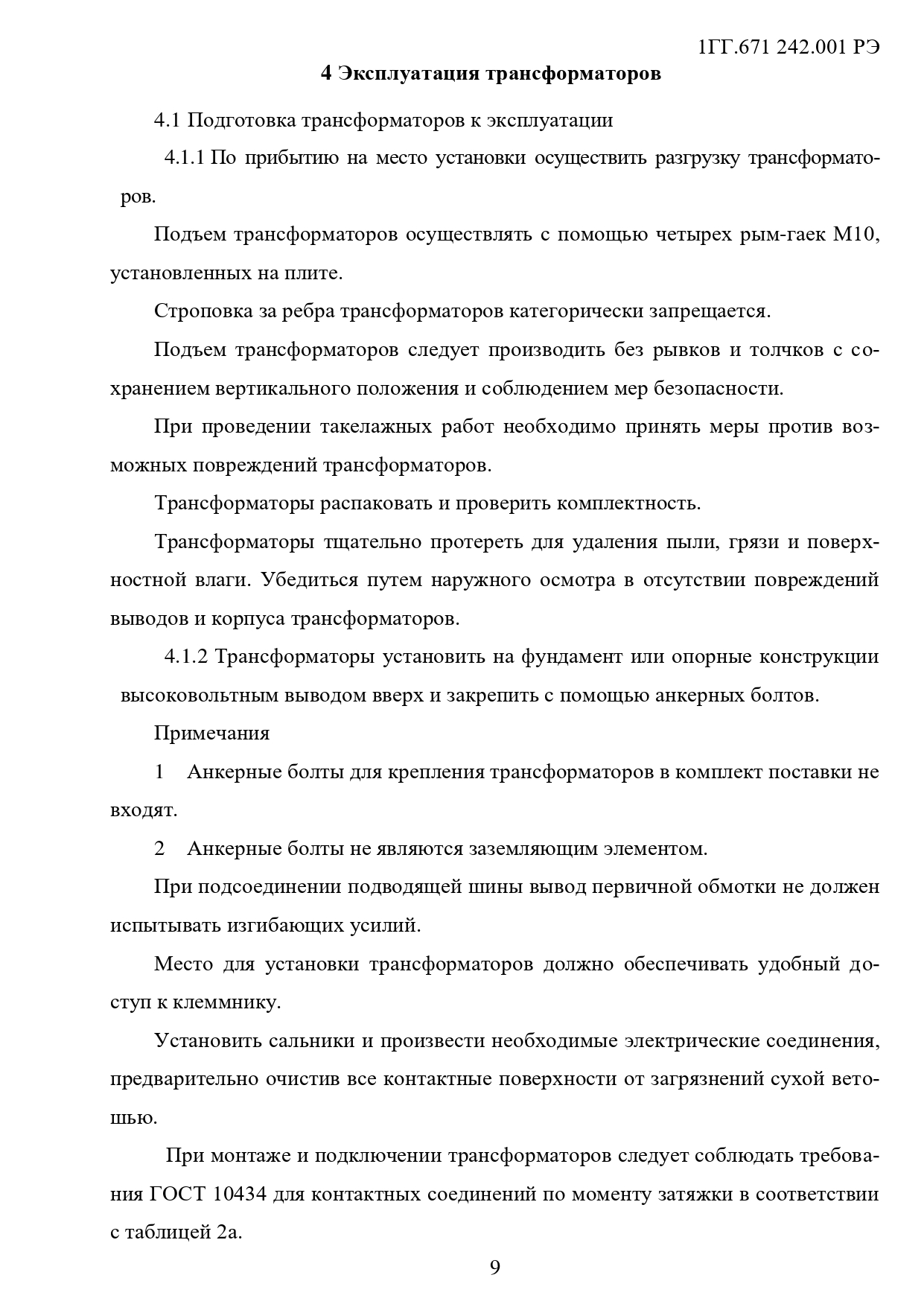

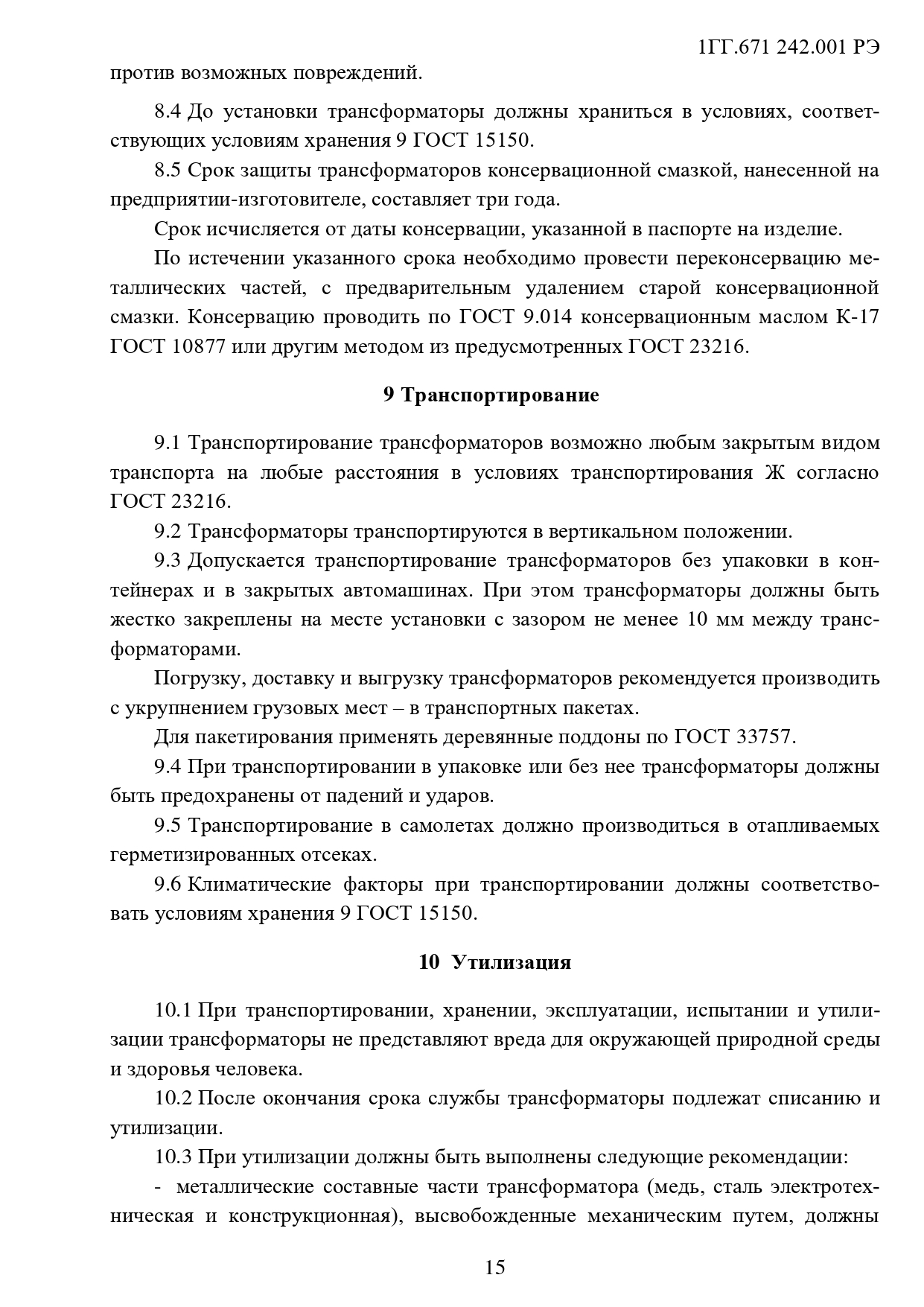

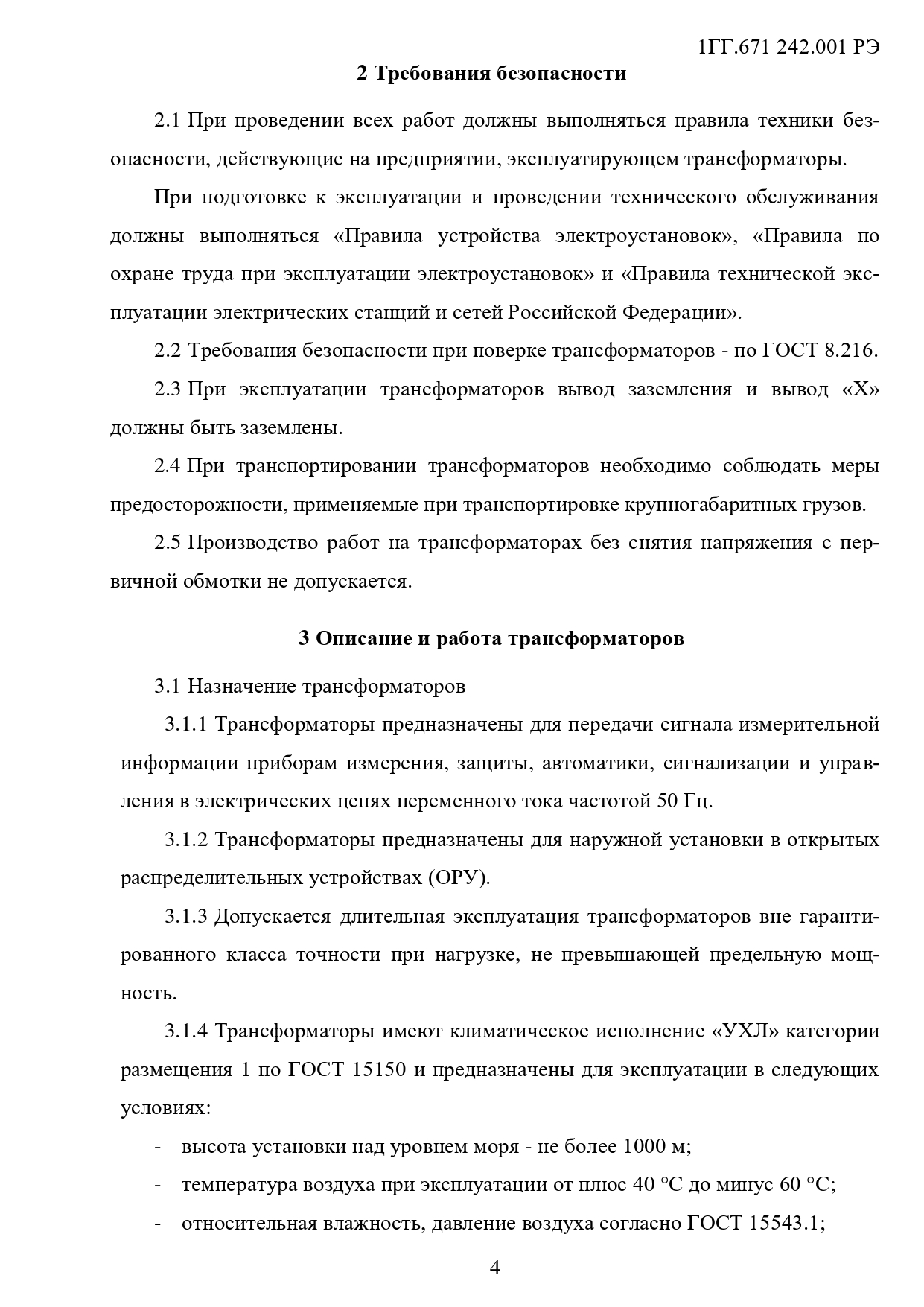

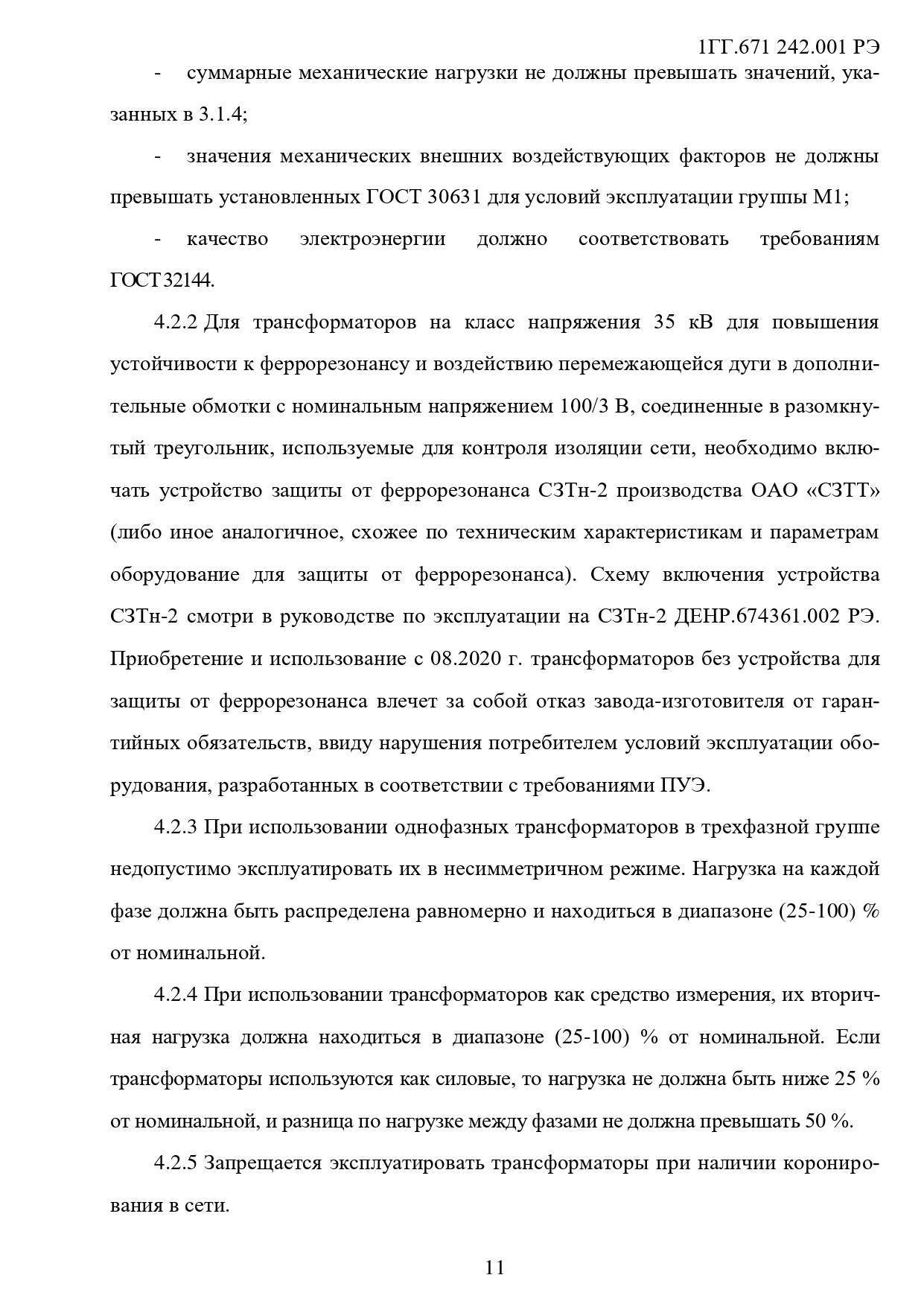

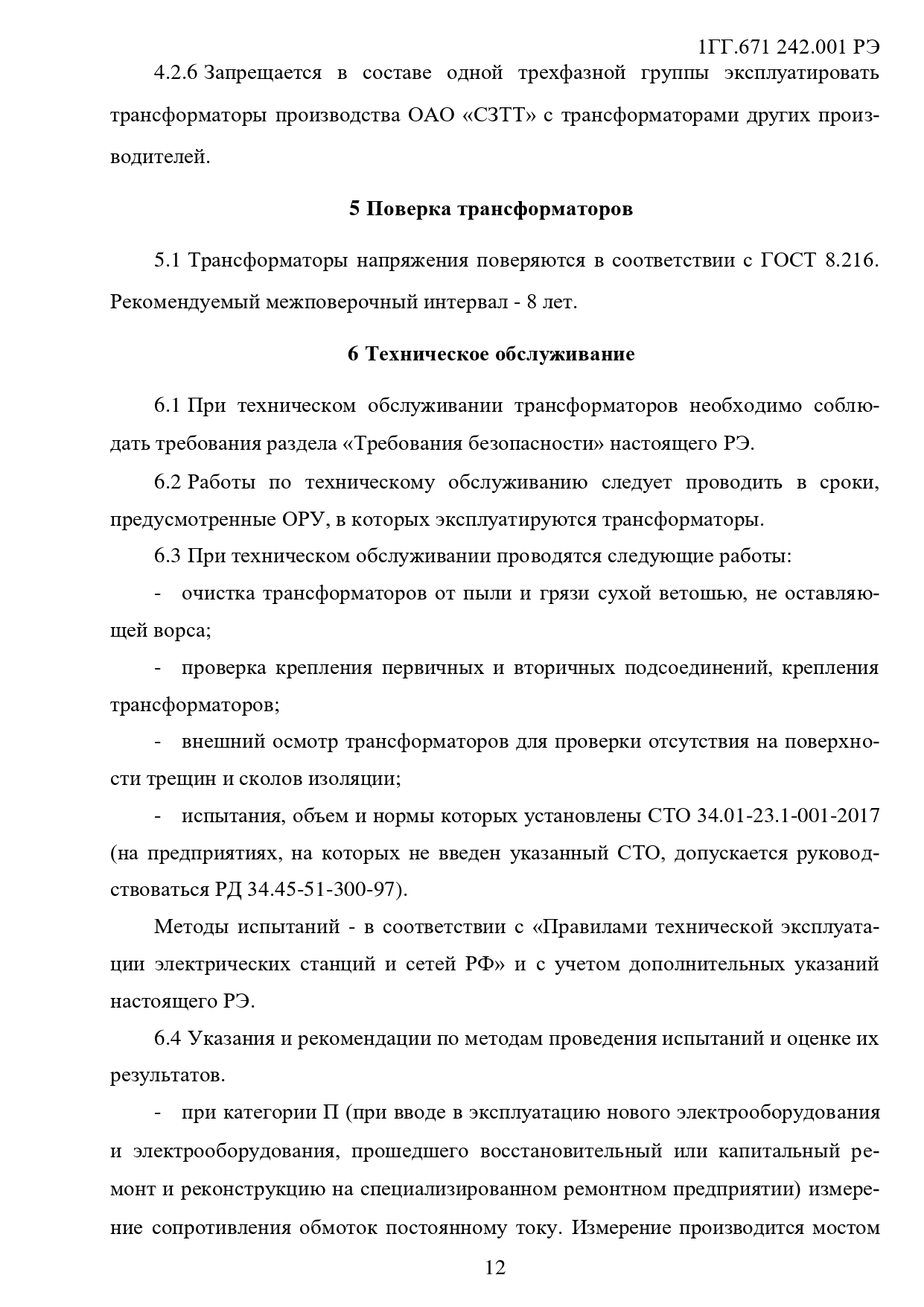

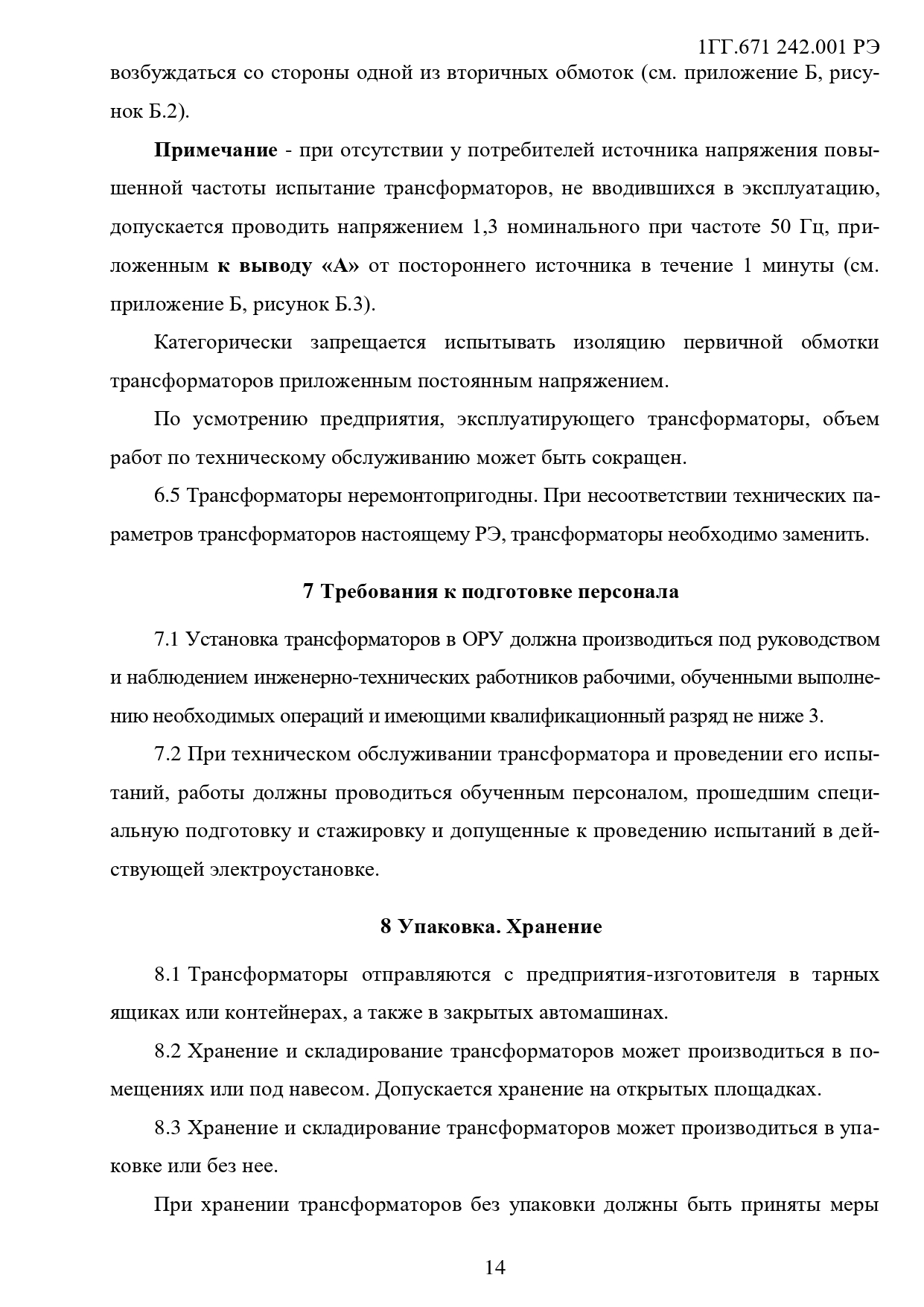

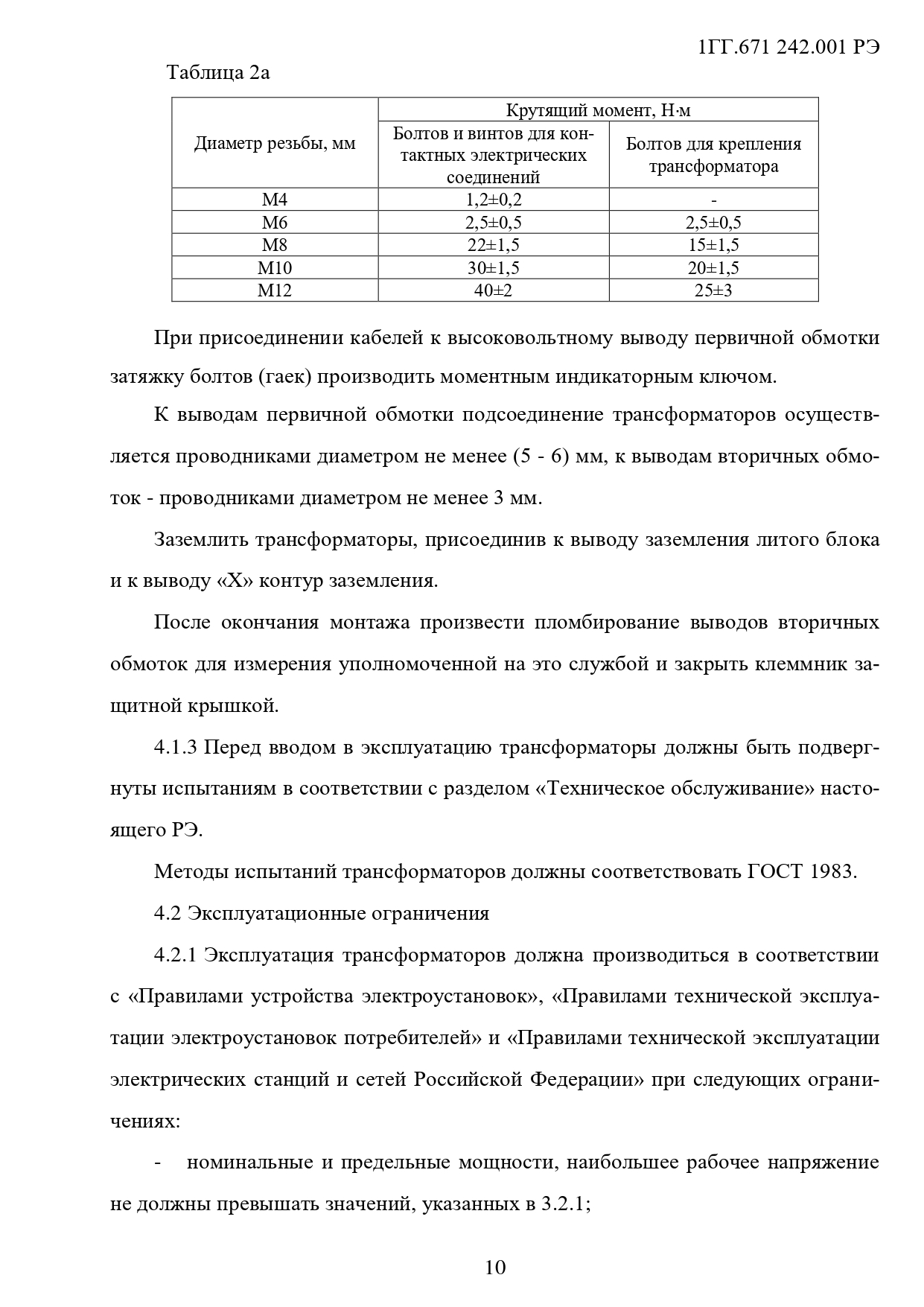

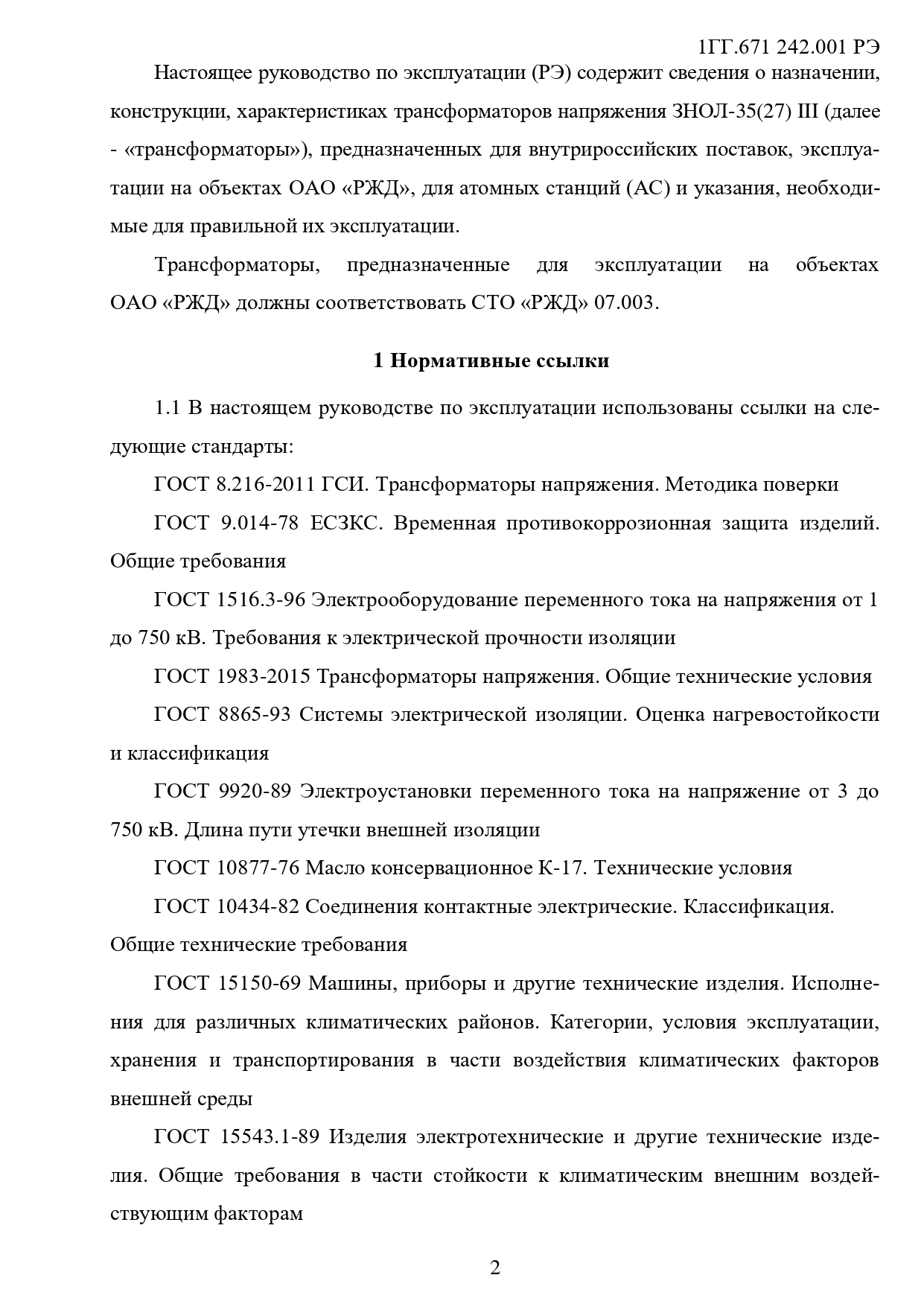

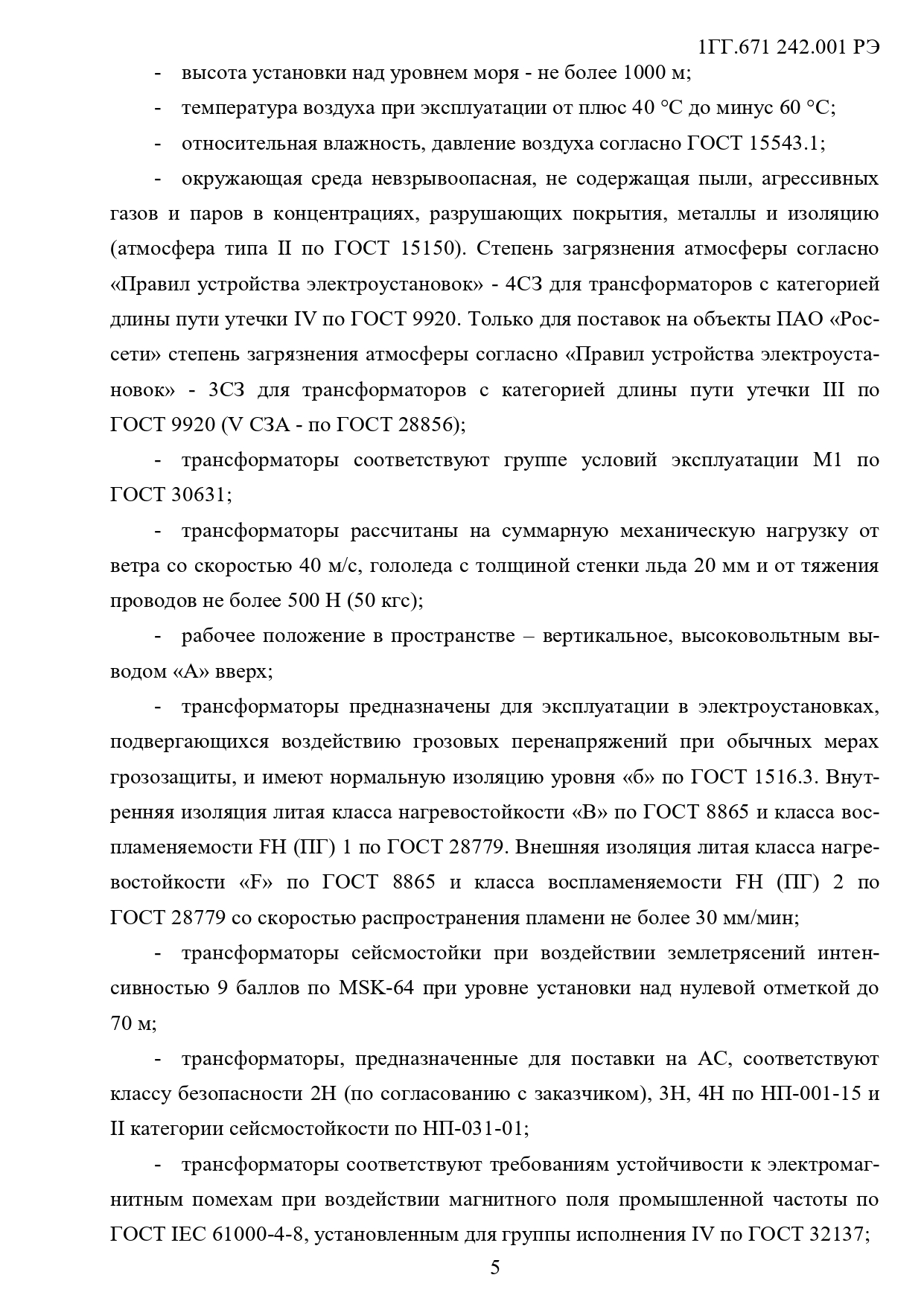

Трансформаторы напряжения ЗНОЛ-35(27) III

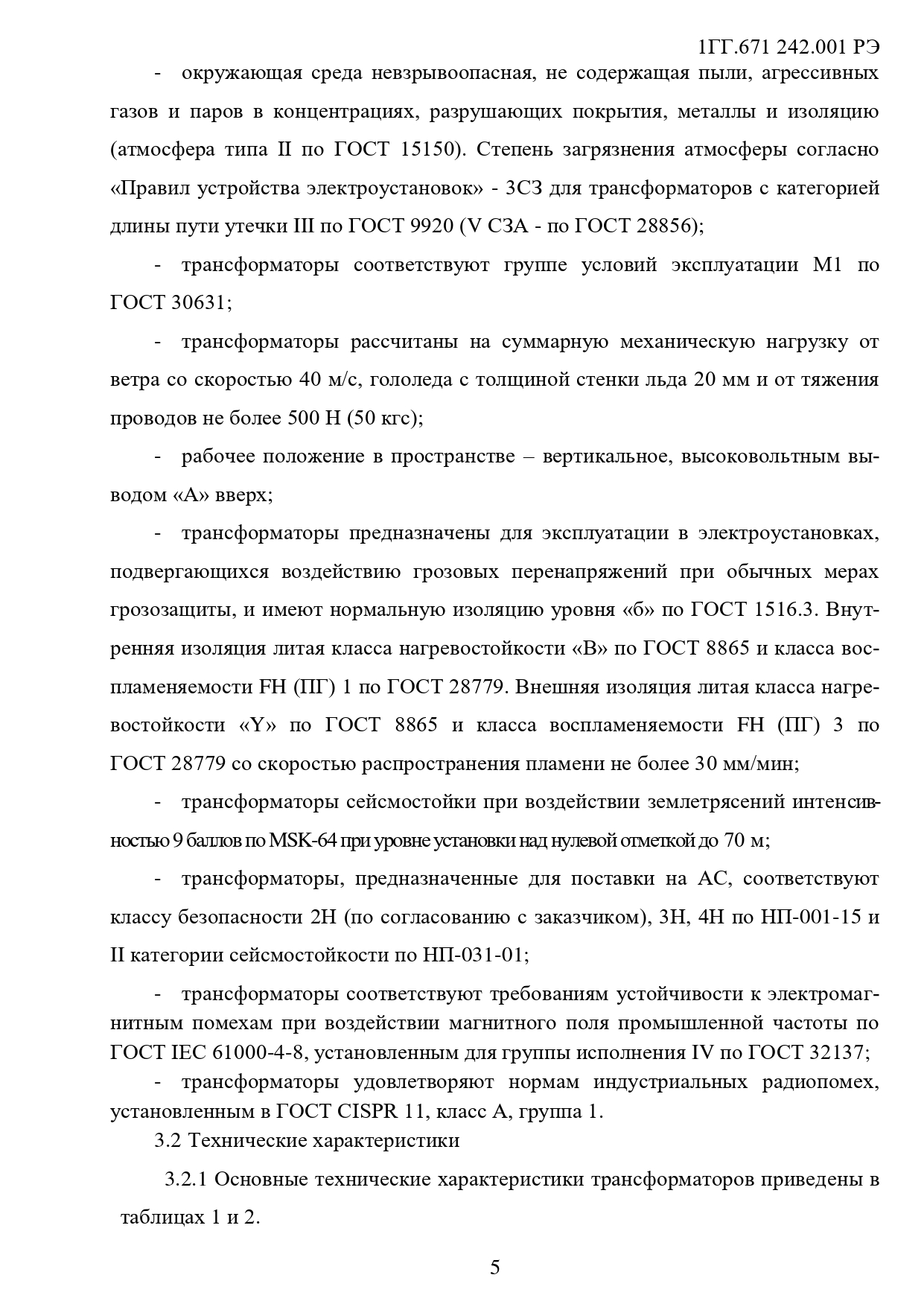

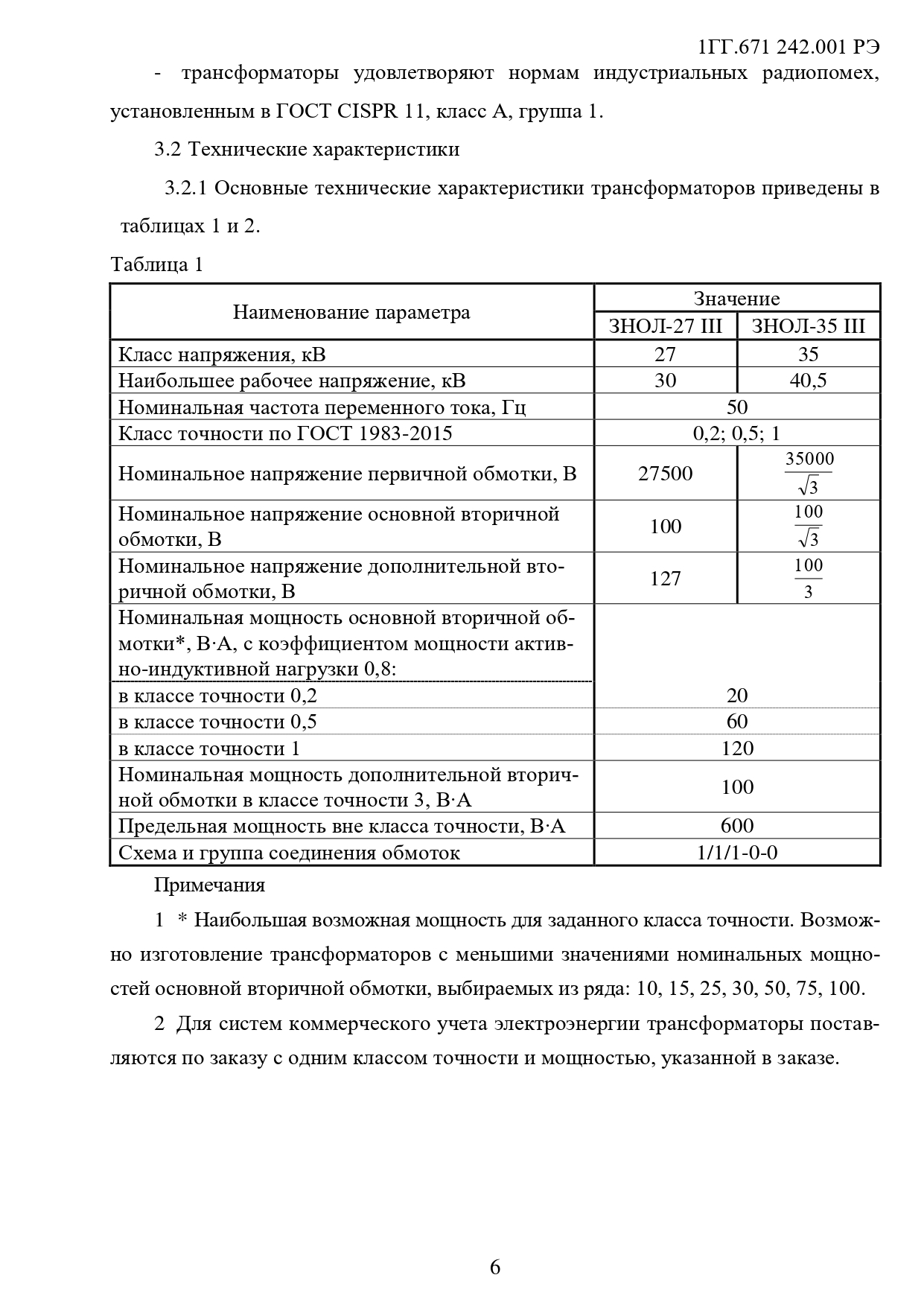

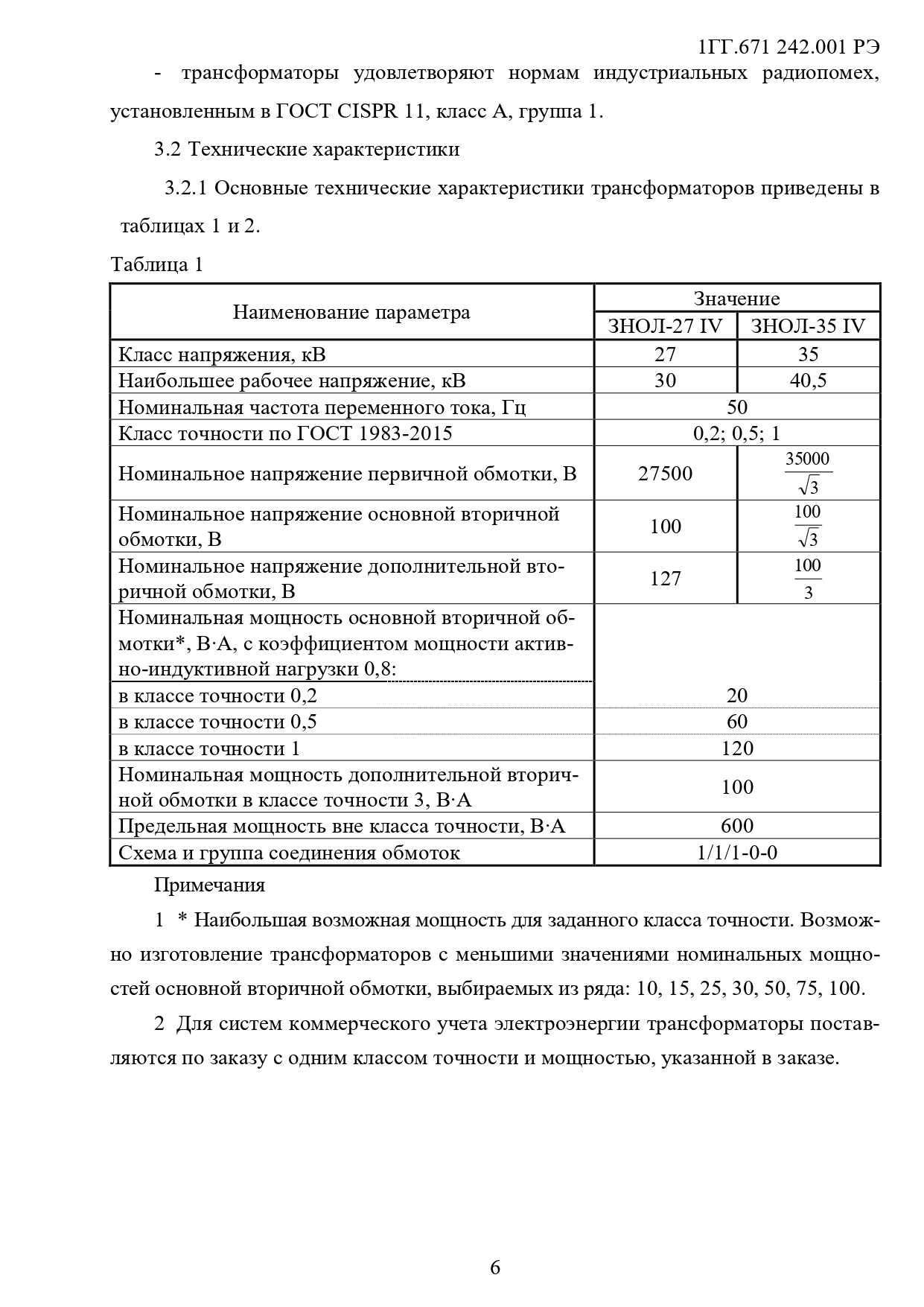

Наименование параметров

Значение

Класс напряжения, кВ

35

27

Наибольшее рабочее напряжение, кВ

40,5

30

Номинальное напряжение первичной обмотки, В

35000/√3

27500

Номинальное напряжение основной вторичной обмотки, В

100/√З

100

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

127

Номинальная мощность основной и вторичной обмотки, В·А, в классе точности

0,2 *

10**; 15; 20**

15

0,5

60

60

1

120

120

Номинальная мощность дополнительной вторичной обмотки, В·А,

100***

в классе точности 3,0 или 3P

Предельная мощность вне класса точности, В·А

600

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50 или 60****

Испытательное напряжение, кВ: индуктированное, 400 Гц

95

80

грозового импульса полного

190

170

грозового импульса срезанного

220

200

Масса, кг

90 max

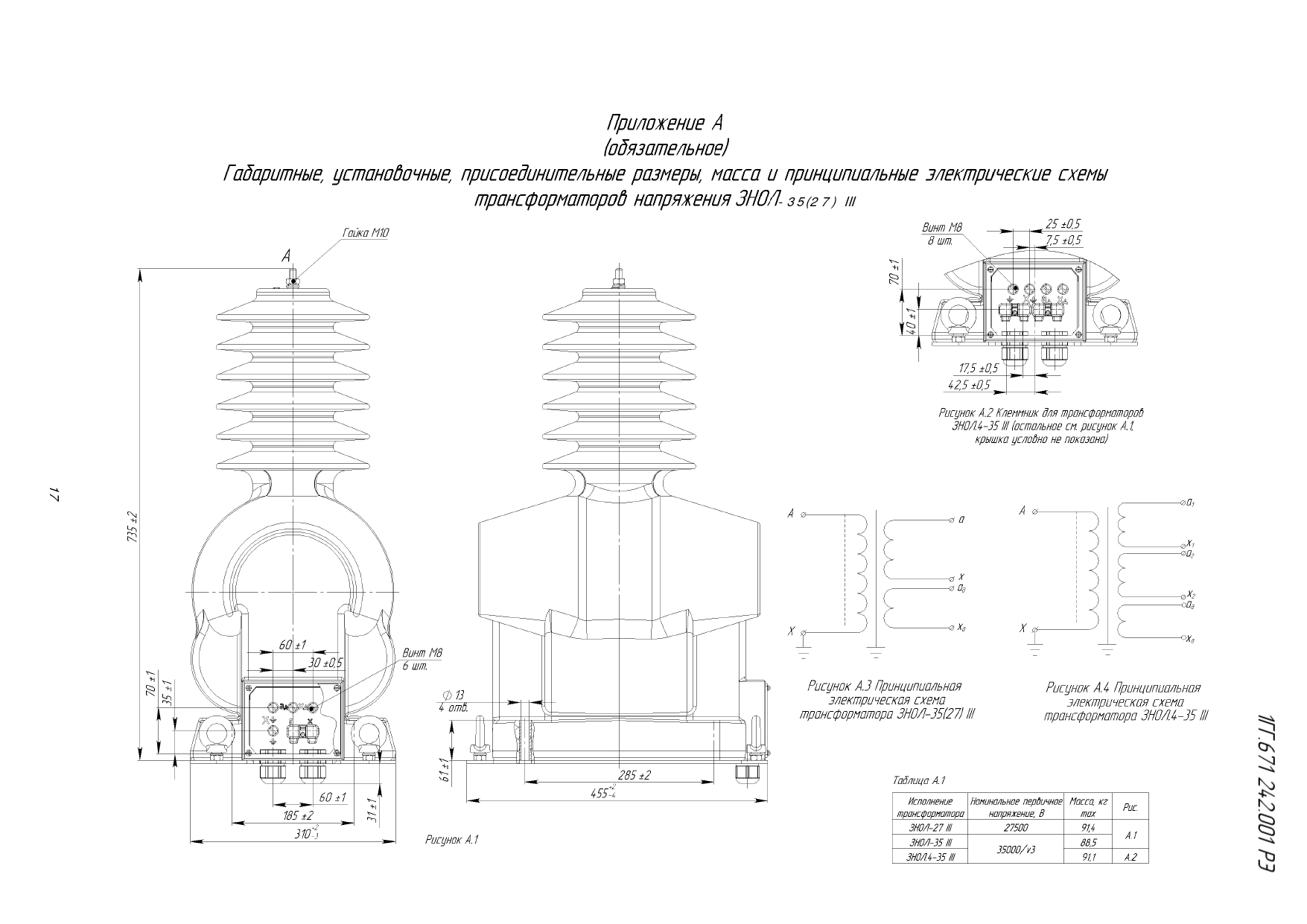

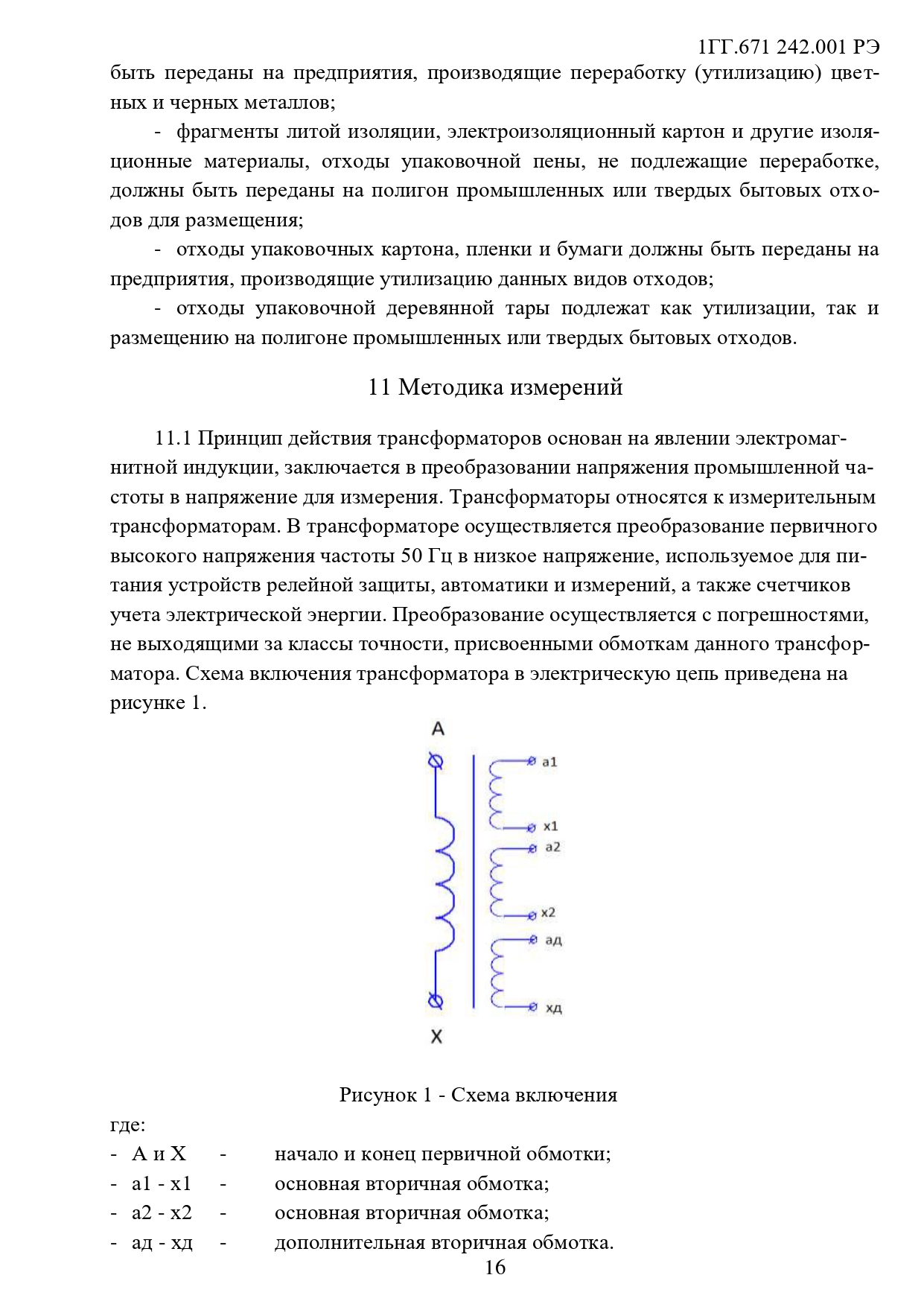

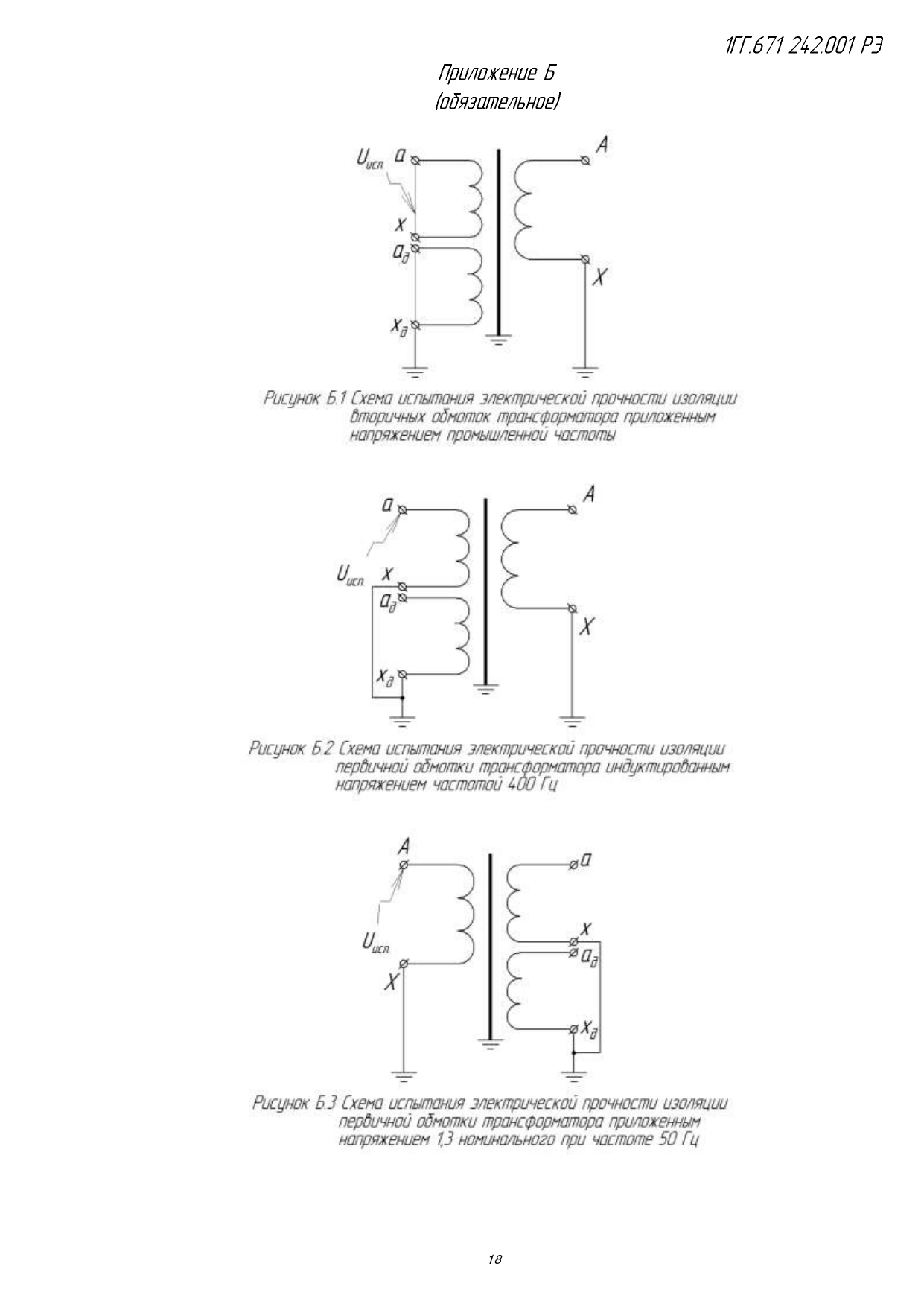

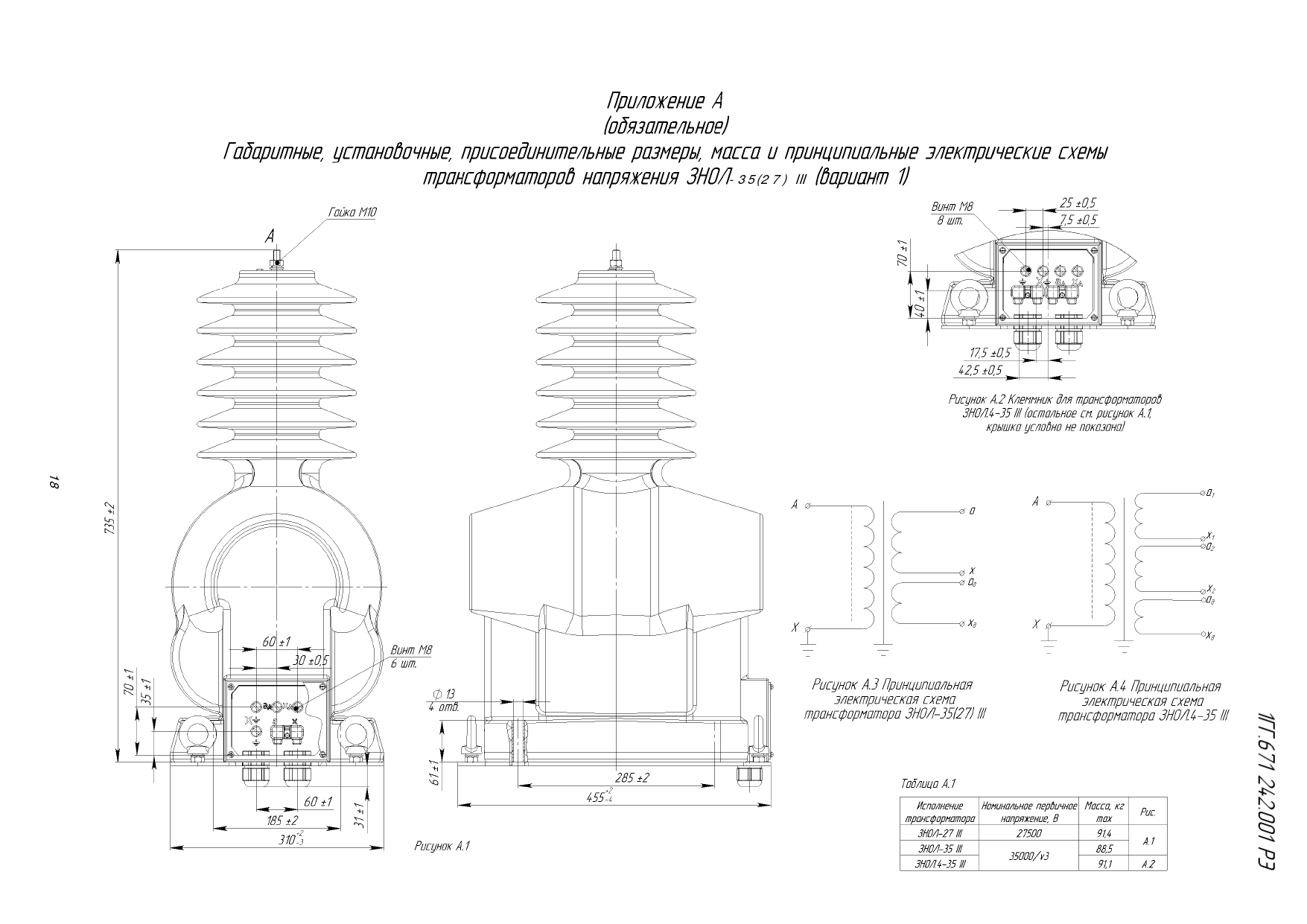

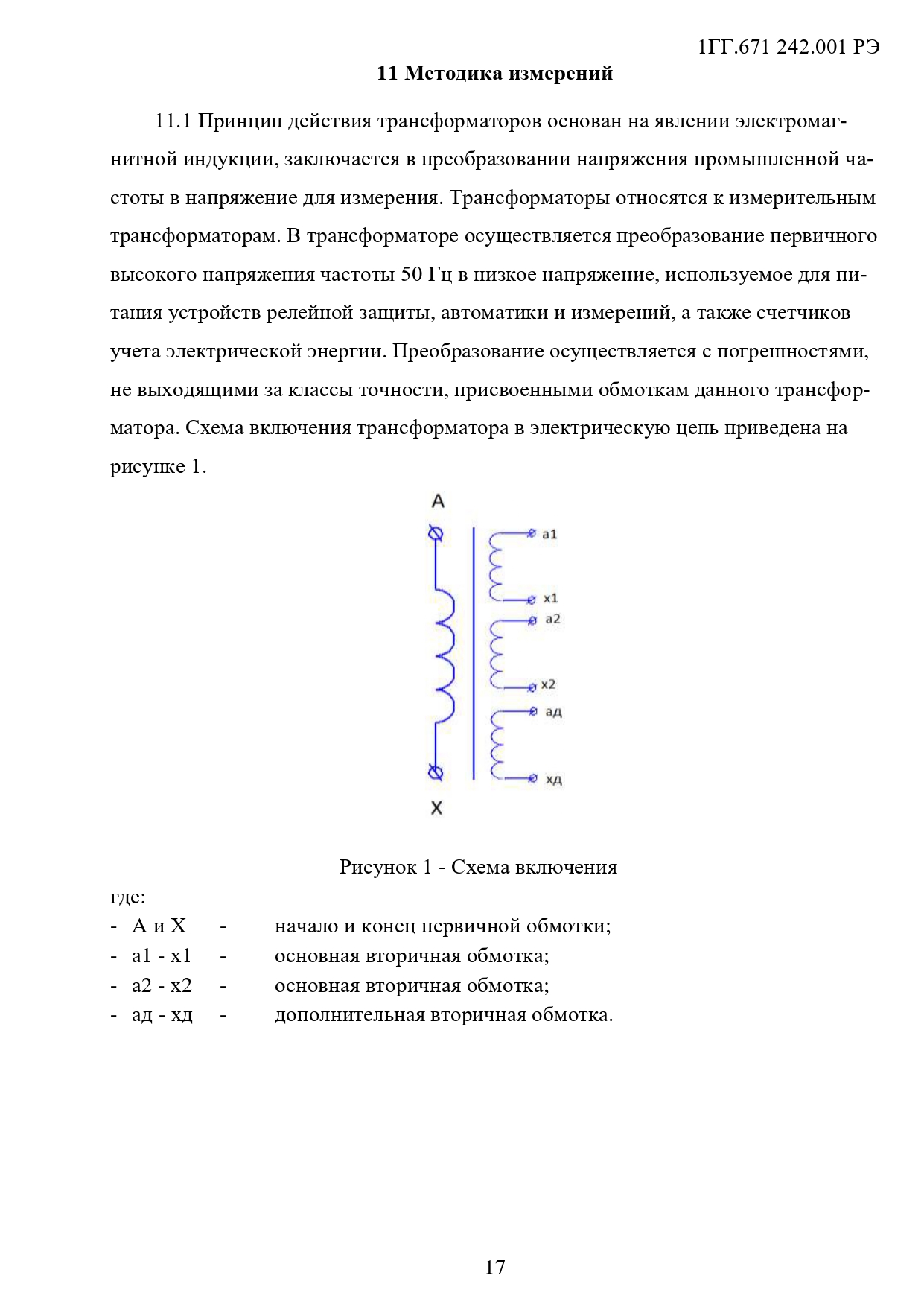

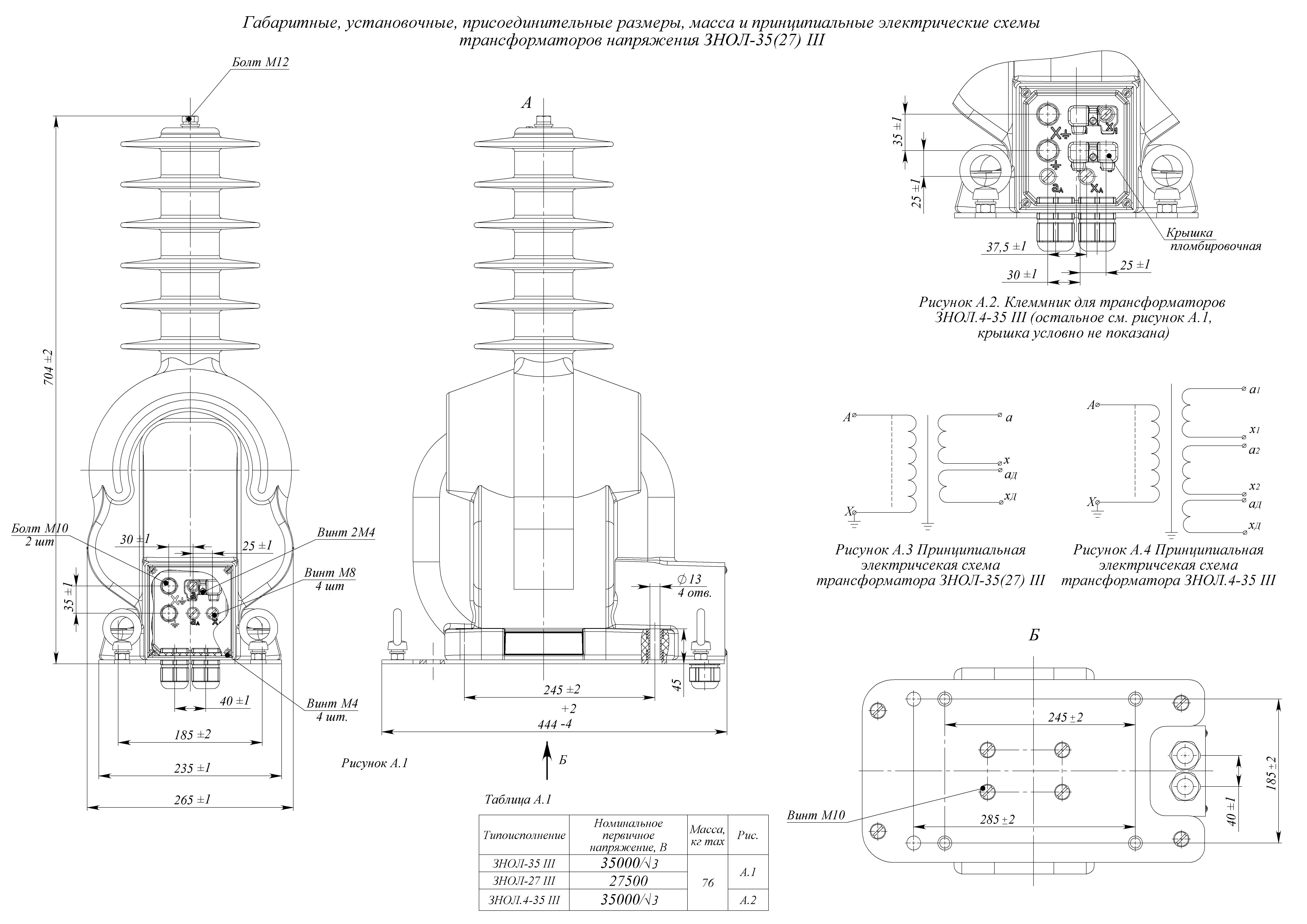

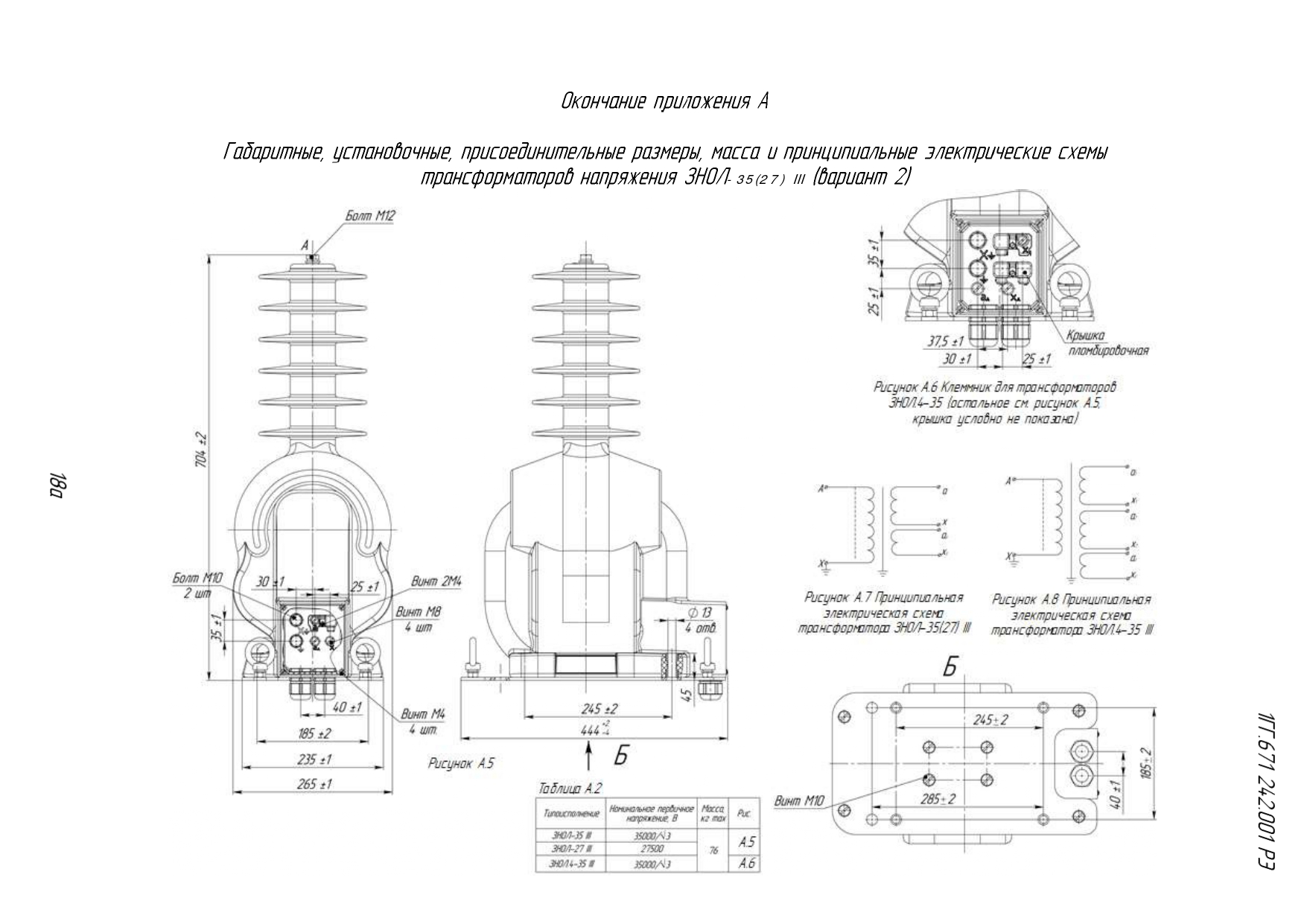

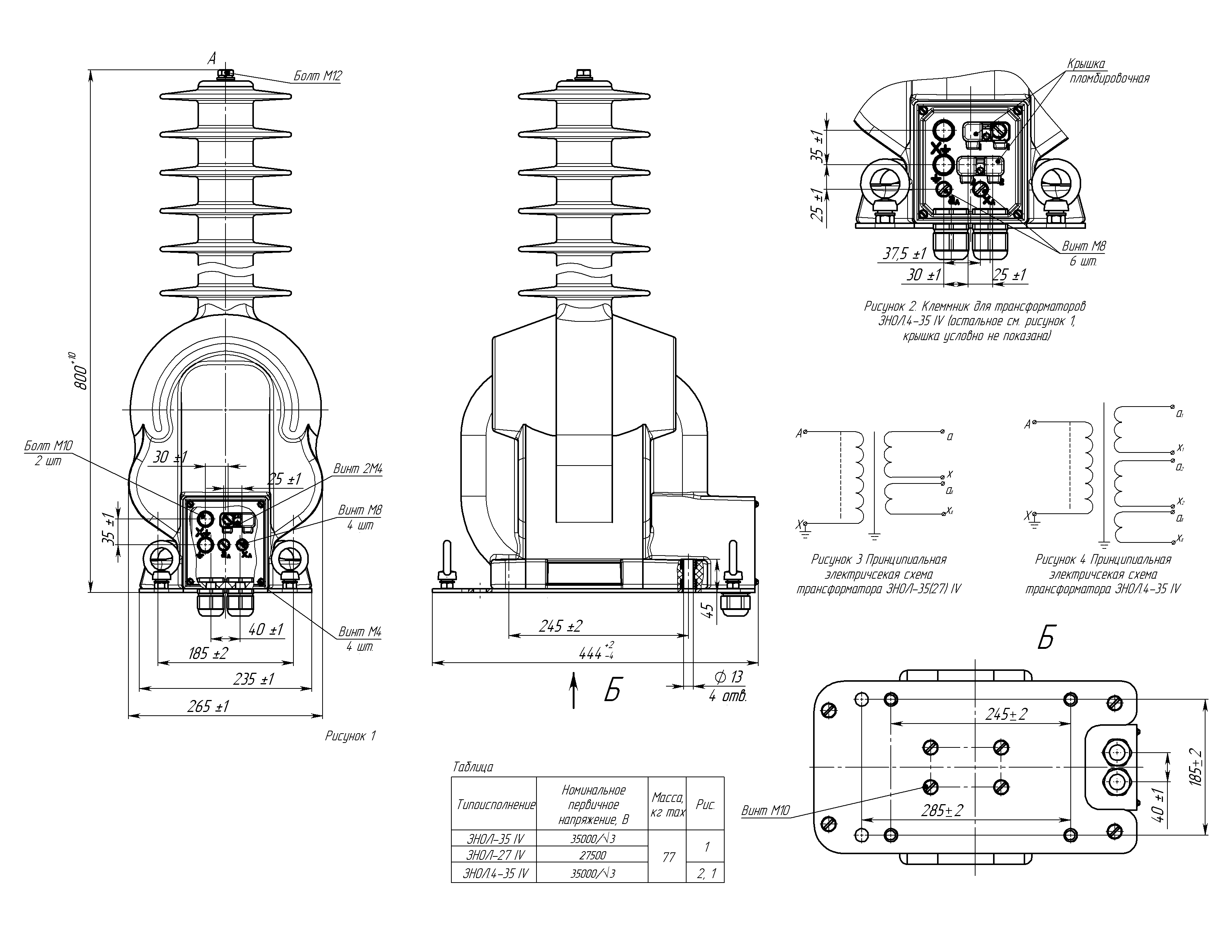

Схема трансформатора

Рис. 2

Рис. 3

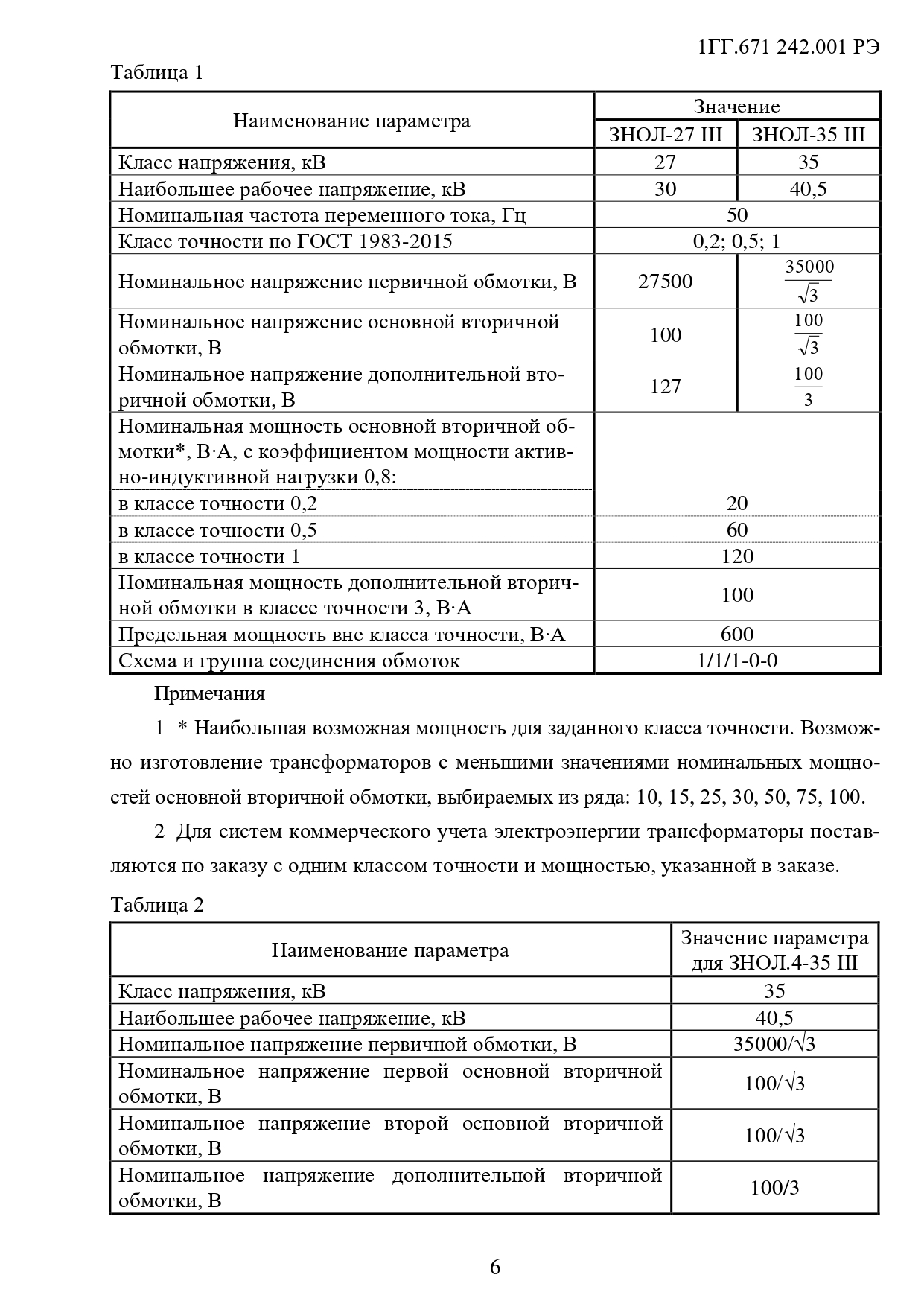

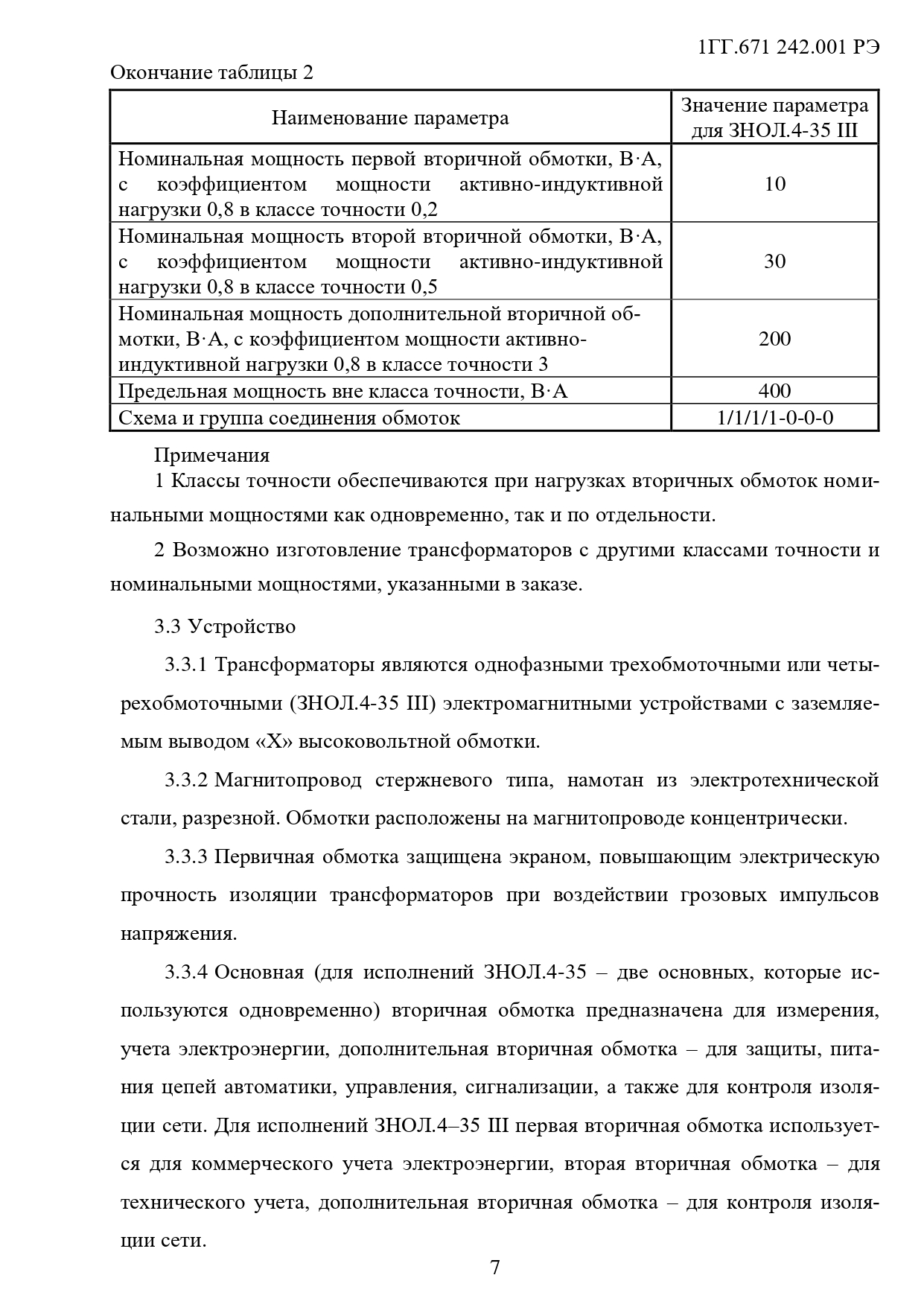

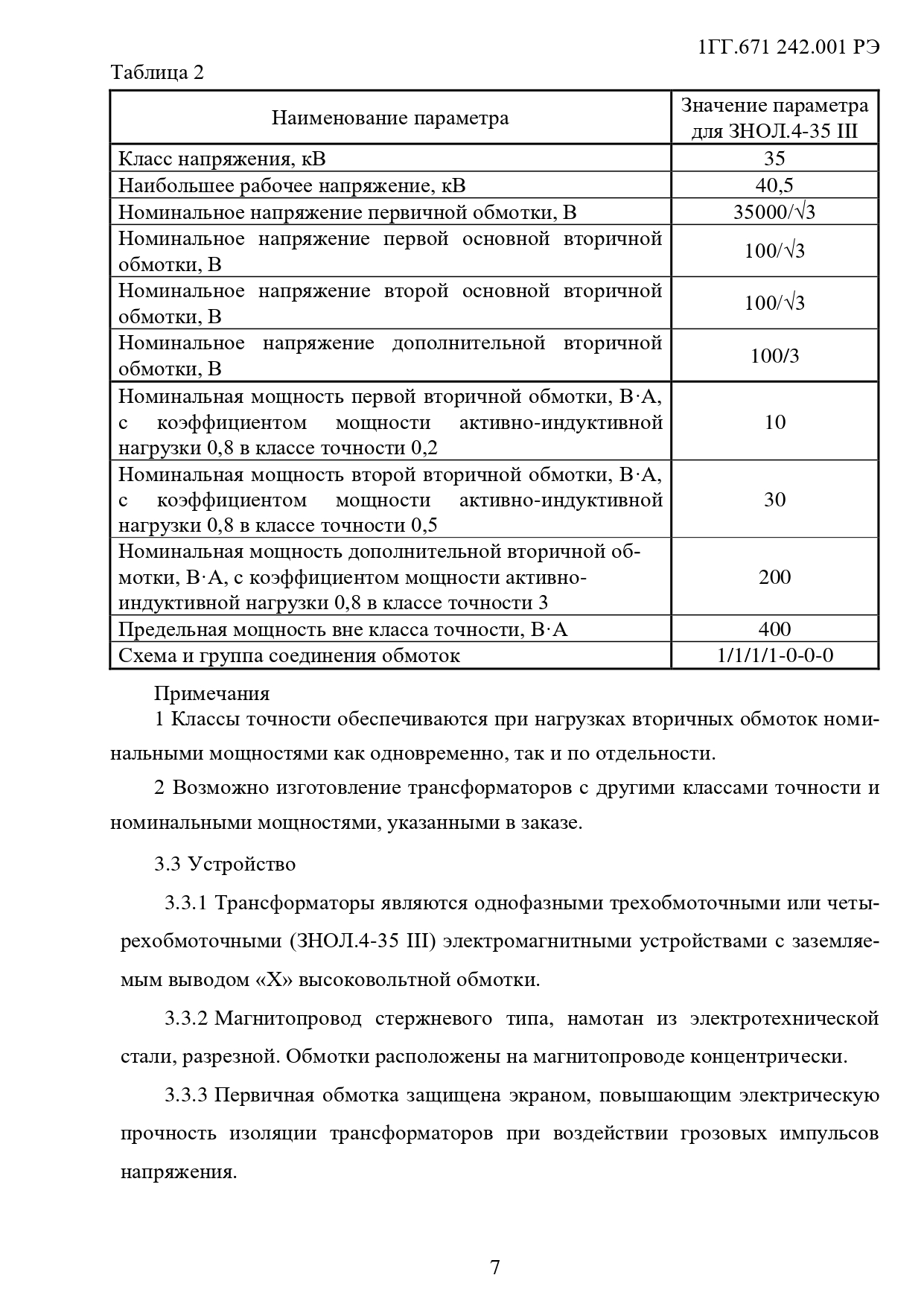

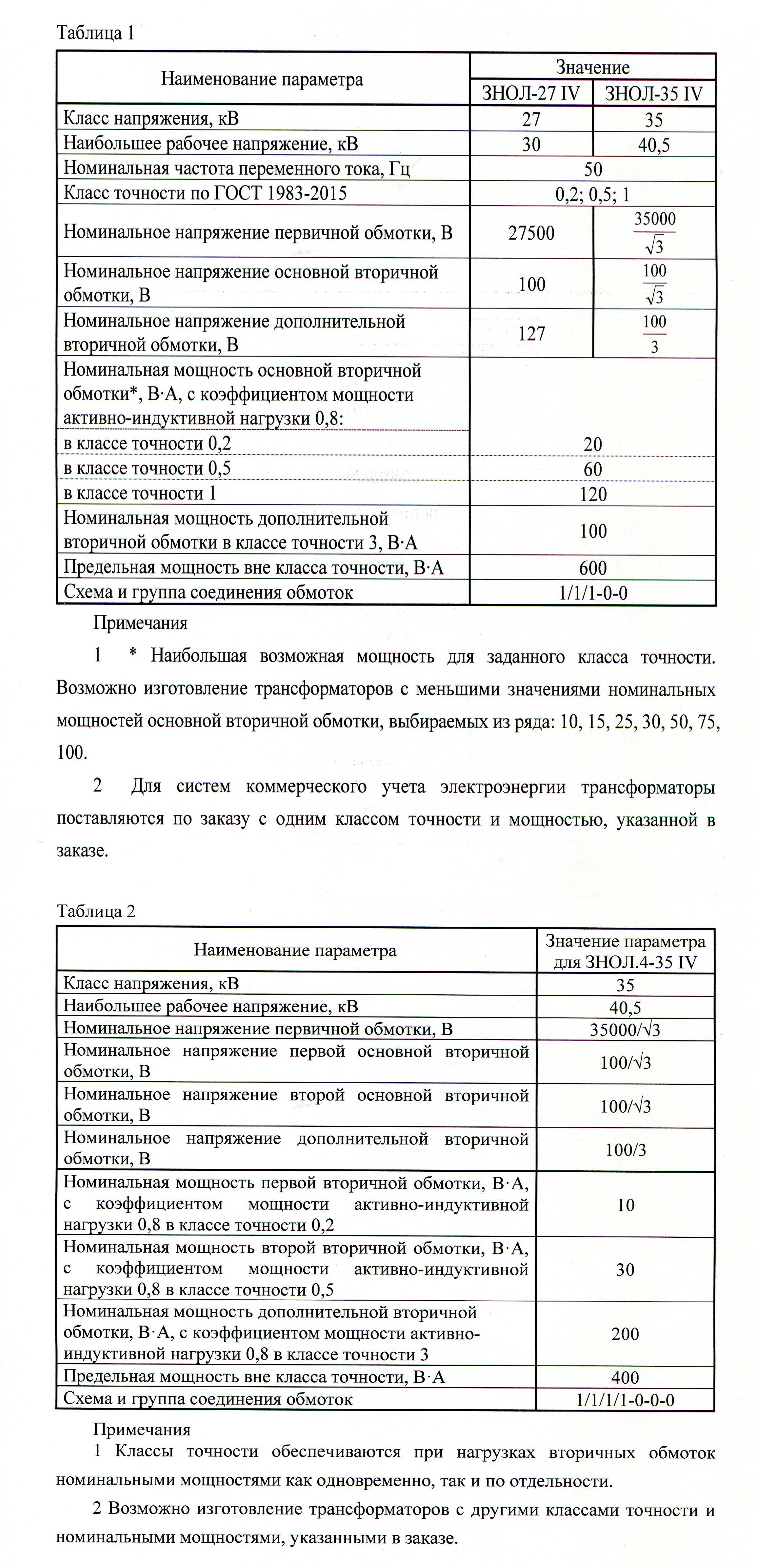

Тех. данные трансформатора ЗНОЛ.4-35 III (ЗНОЛ.06-27(35), таблица 2)
Трансформаторы для АИИСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.
* Высший класс точности указывается в заказе.
** В соответствии с заказом.
*** Допускается поставка с номинальной мощностью дополнительной вторичной обмотки 300 В·А, если это указано в заказе.
**** Только для поставок на экспорт.

Наименование параметра

Значение

Класс напряжения, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальное напряжение первичной обмотки, В

35000/√3

Номинальное напряжение первой вторичной обмотки, В

100/√3

Номинальное напряжение второй вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Номинальная мощность первой вторичной обмотки в классе точности 0,2, В·А

10

Номинальная мощность второй вторичной обмотки в классе точности 0,5, В·А

30

Номинальная мощность дополнительной вторичной обмотки в классе точности 3 или 3P, В·А

200

Предельная мощность вне класса точности, В·А

400

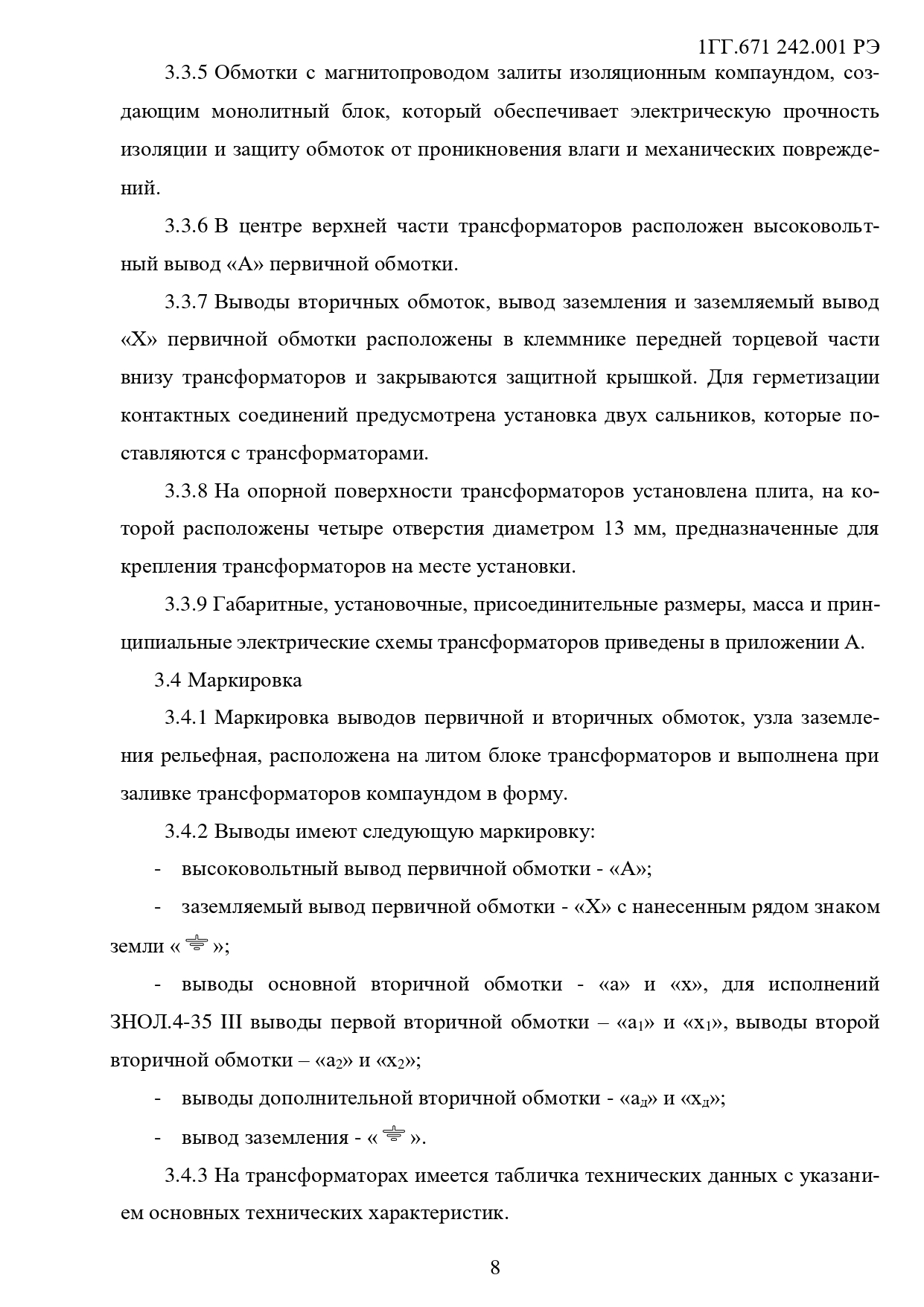

Схема и группа соединения обмоток

1/1/1/1-0-0-0

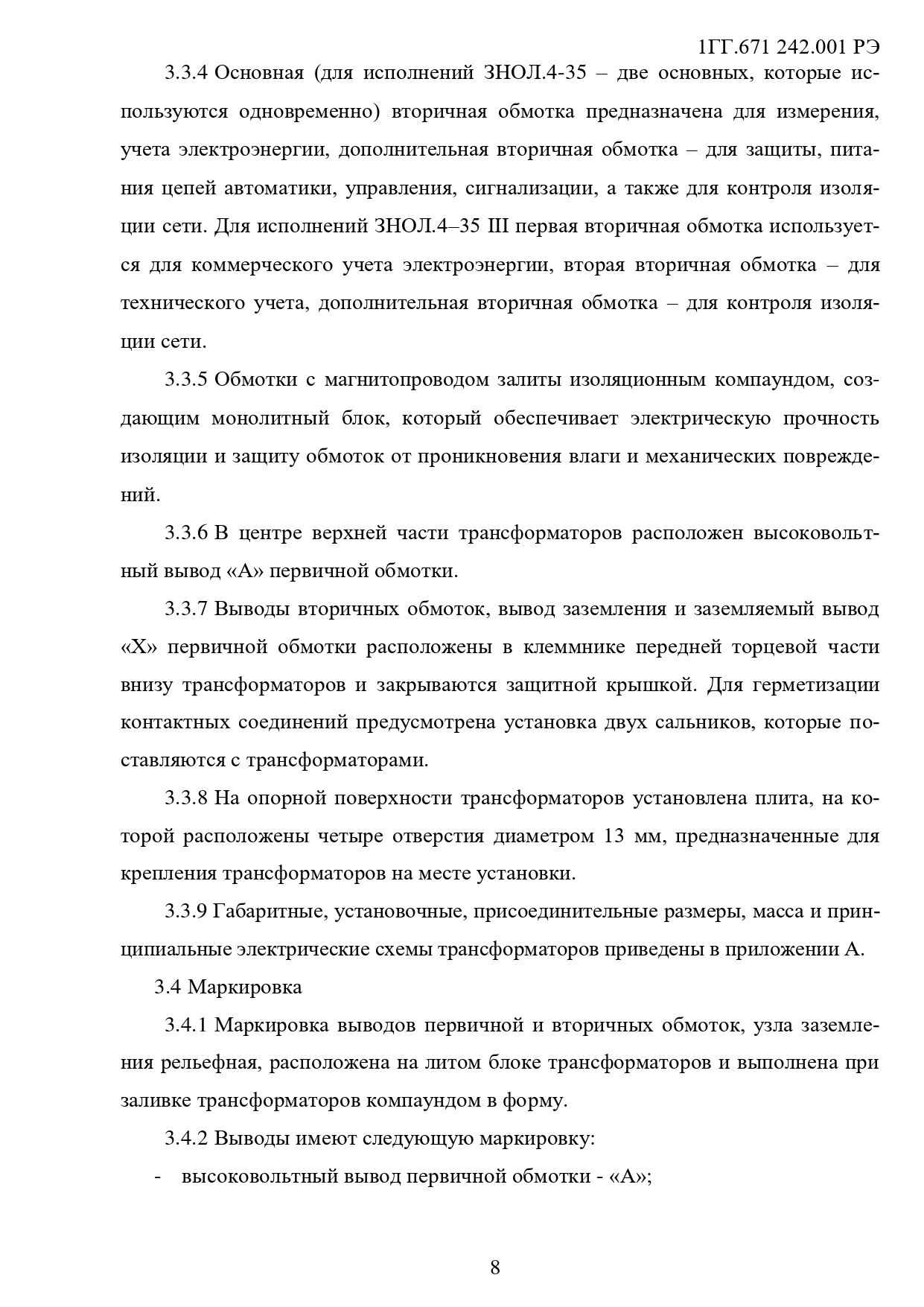

Первая основная вторичная обмотка используется для коммерческого учета электроэнергии, вторая основная вторичная обмотка используется для технического учета, дополнительная вторичная обмотка – для контроля изоляции сети.
Классы точности обеспечиваются при нагрузках основных вторичных обмоток номинальными мощностями как одновременно, так и по отдельности.
