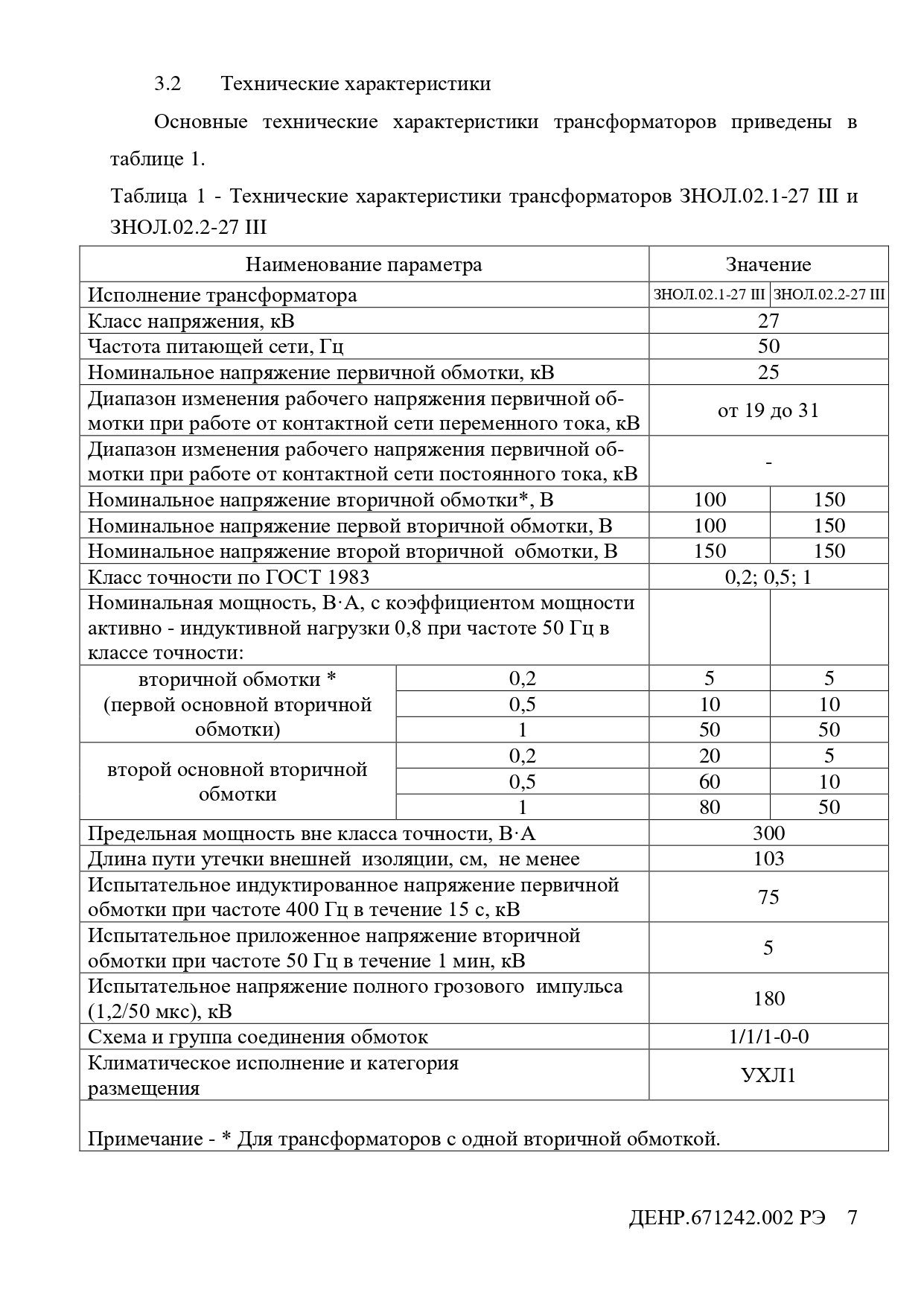

Наименование параметра
|
Значение
|
|
Исполнение трансформатора
|
ЗНОЛ.02.1-27 III
|
ЗНОЛ.02.2-27 III
|
|
Класс напряжения, кВ
|
27
|
|
Частота питающей сети, Гц
|
50
|
|
Номинальное напряжение первичной обмотки, кВ
|
25
|
|
Диапазон изменения рабочего напряжения первичной обмотки при работе от контактной сети переменного тока, кВ
|
от 19 до 31
|
|
Номинальное напряжение первой вторичной обмотки, В
|
100
|
150
|
|
Номинальное напряжение второй вторичной обмотки, В
|
150
|
150
|
|
Класс точности по ГОСТ 1983
|
0,2; 0,5; 1
|
|
Номинальная мощность, В·А, с коэффициентом мощности активно - индуктивной нагрузки 0,8 при частоте 50 Гц в классе точности:
|
|
|
|
первой основной вторичной обмотки
|
0,2
|
5
|
5
|
|
0,5
|
10
|
10
|
|
1
|
50
|
50
|
|
второй основной вторичной обмотки
|
0,2
|
20
|
5
|
|
0,5
|
60
|
10
|
|
1
|
80
|
50
|
|
Предельная мощность вне класса точности, В·А
|
300
|
|
Длина пути утечки внешней изоляции, см, не менее
|
103
|
|
Испытательное индуктированное напряжение первичной обмотки при частоте 400 Гц в течение 15 с, кВ
|
75
|
|
Испытательное приложенное напряжение
|
5
|
|
вторичной обмотки при частоте 50 Гц в течение 1 мин, кВ
|
|
Испытательное приложенное напряжение к первичной обмотке, с учетом регулировки ограничителя перенапряжения, при частоте 50 Гц в течение 1 мин, кВ
|
10
|
|
Испытательное напряжение полного Грозового импульса (1,2/50 мкс), кВ
|
180
|
|
Схема и группа соединения обмоток
|
1/1/1-0
|
|
Климатическое исполнение и категория размещения
|
УХЛ1
|
|
Длина пути утечки внешней изоляции соответствует степени загрязнения по ГОСТ 9920
|
III
|
|
Группа условий эксплуатации в части механических воздействий по ГОСТ 30631
|
М25
|
|
Масса трансформатора, кг
|
89
|
