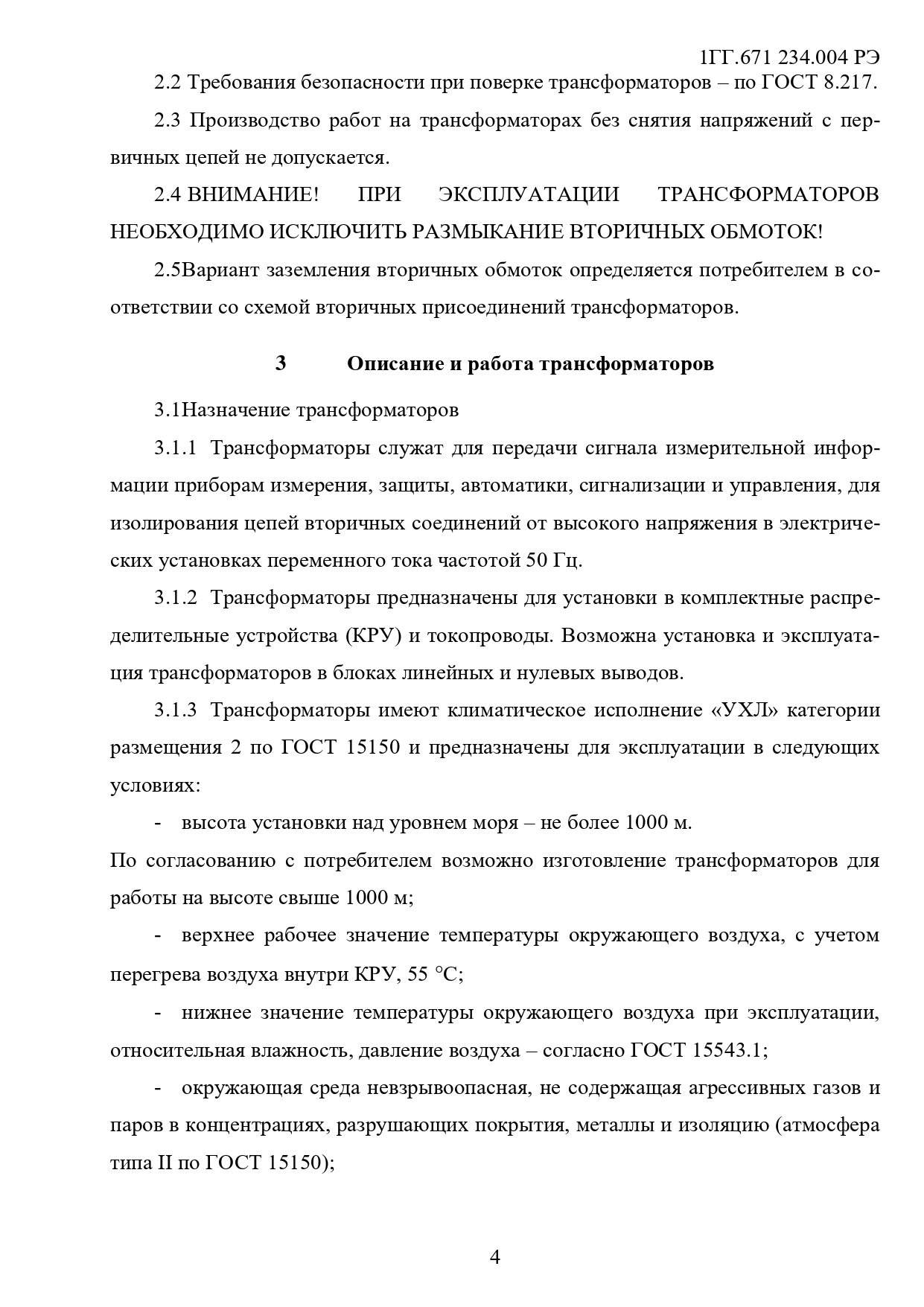

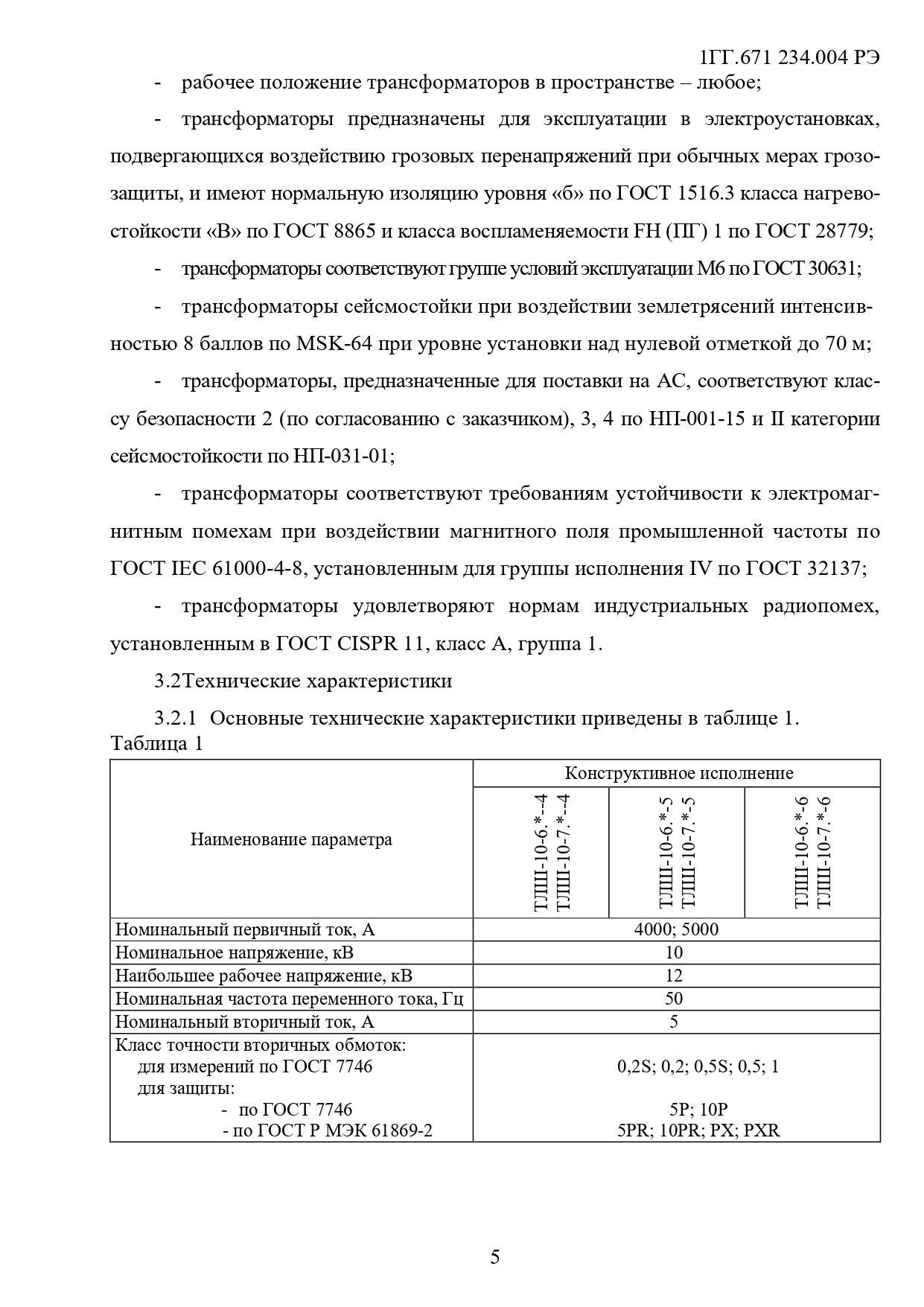

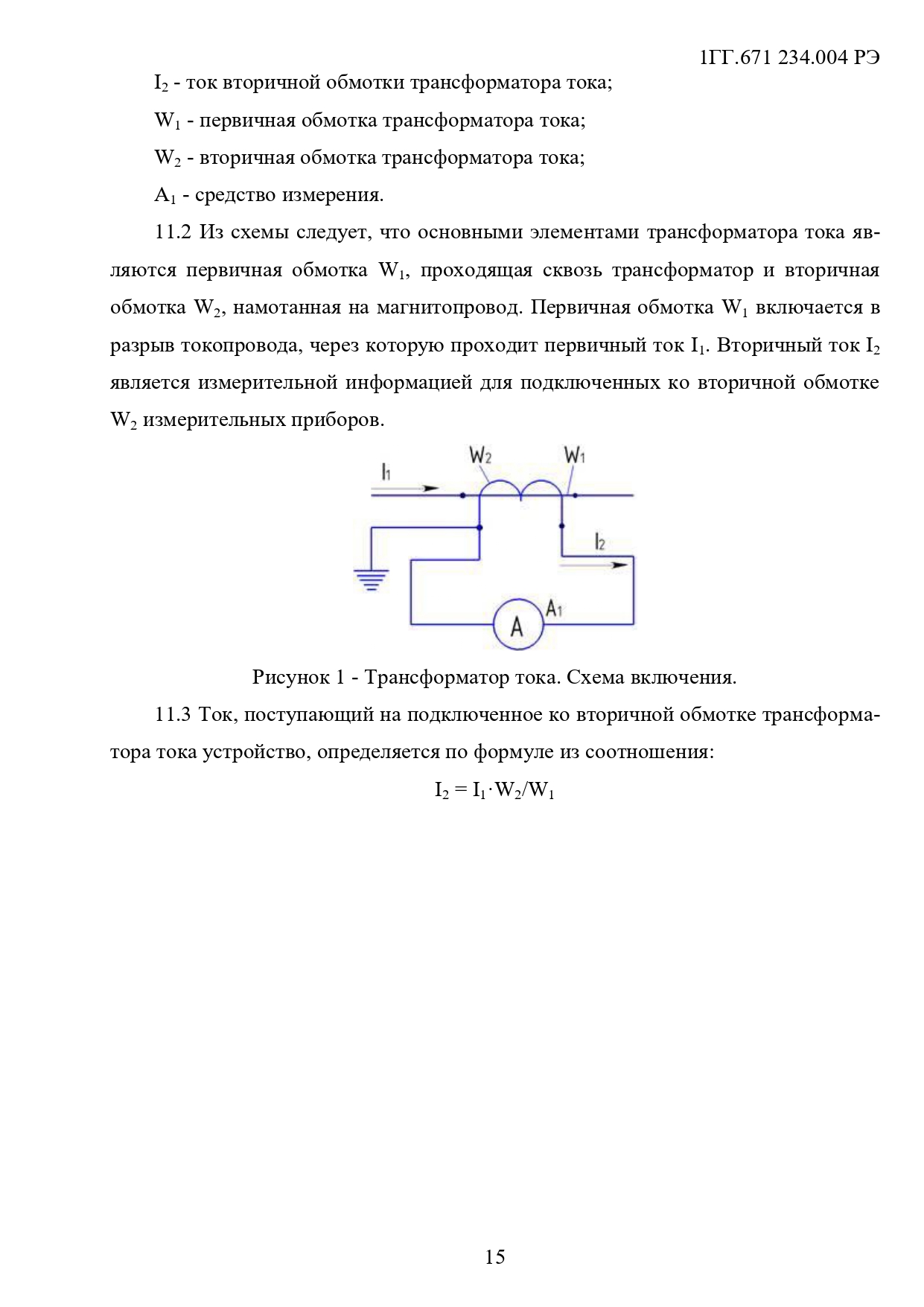

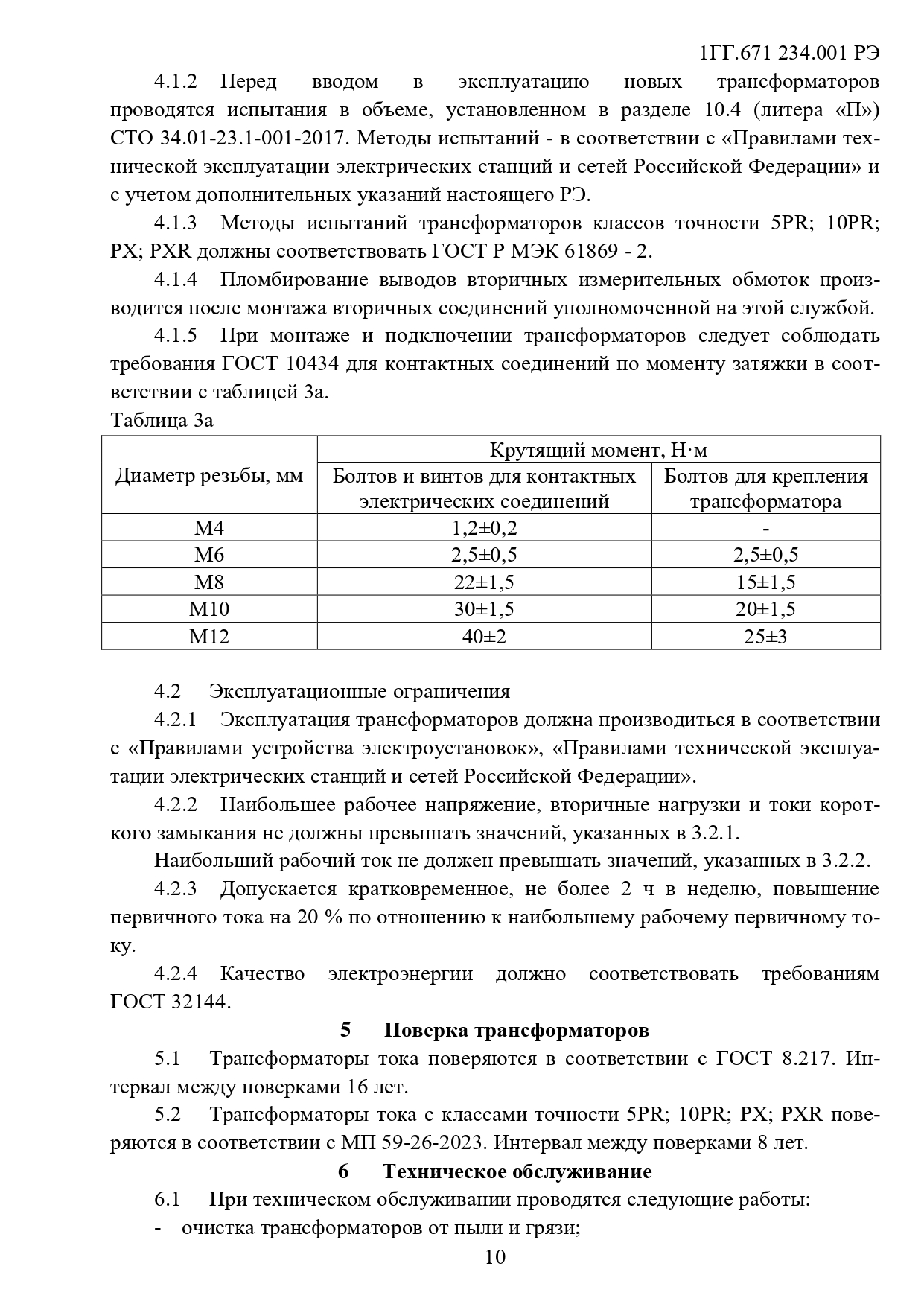

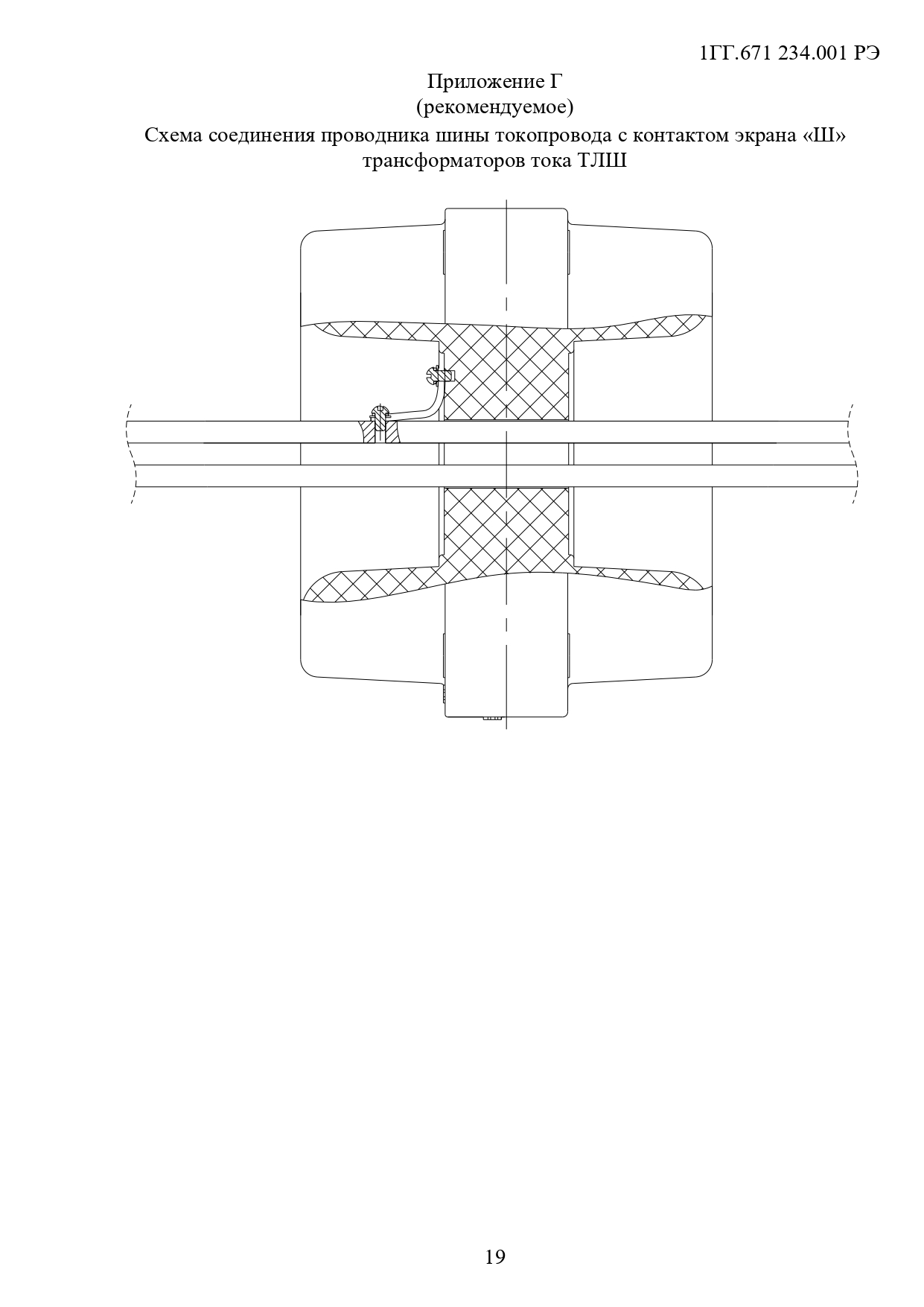

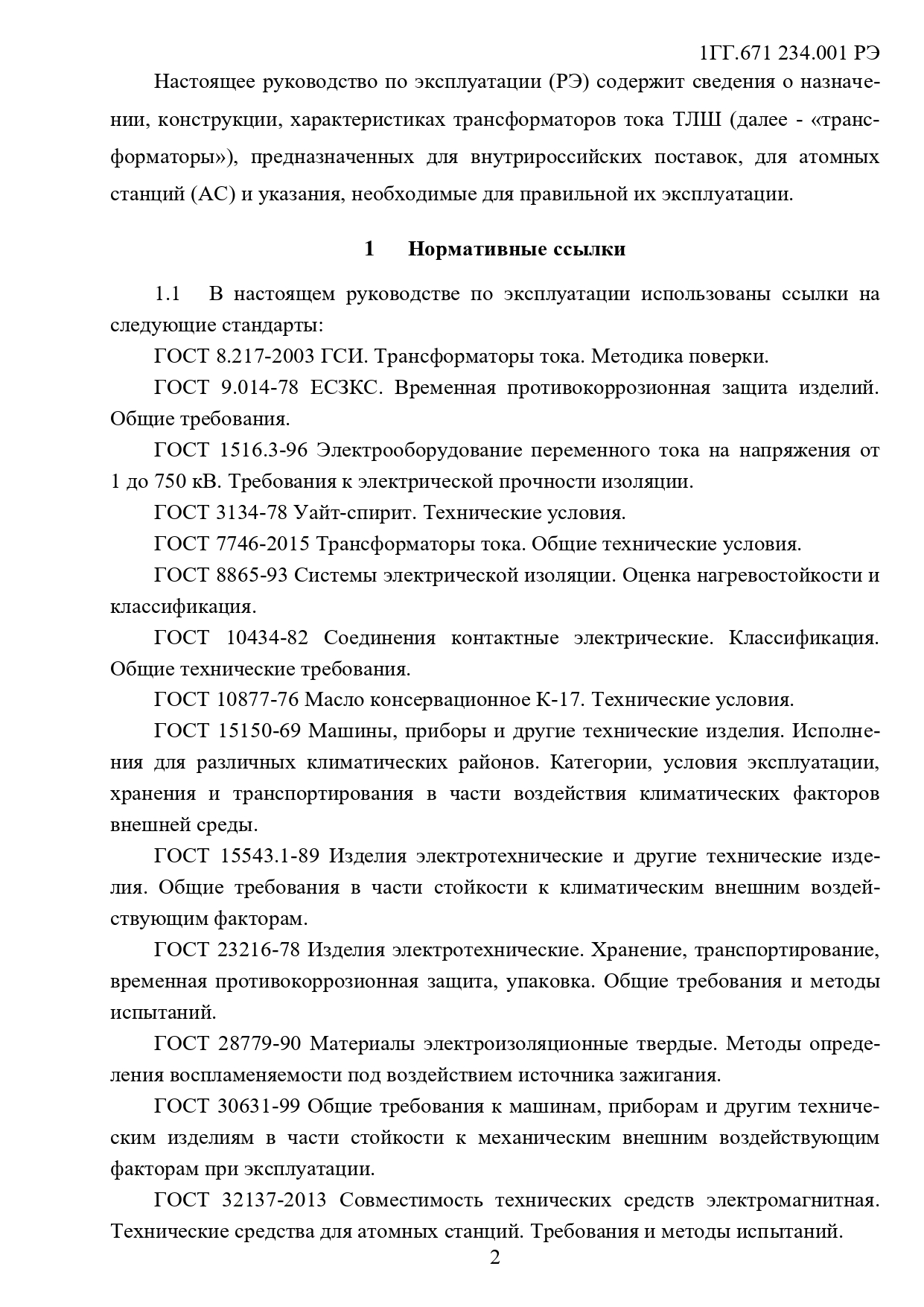

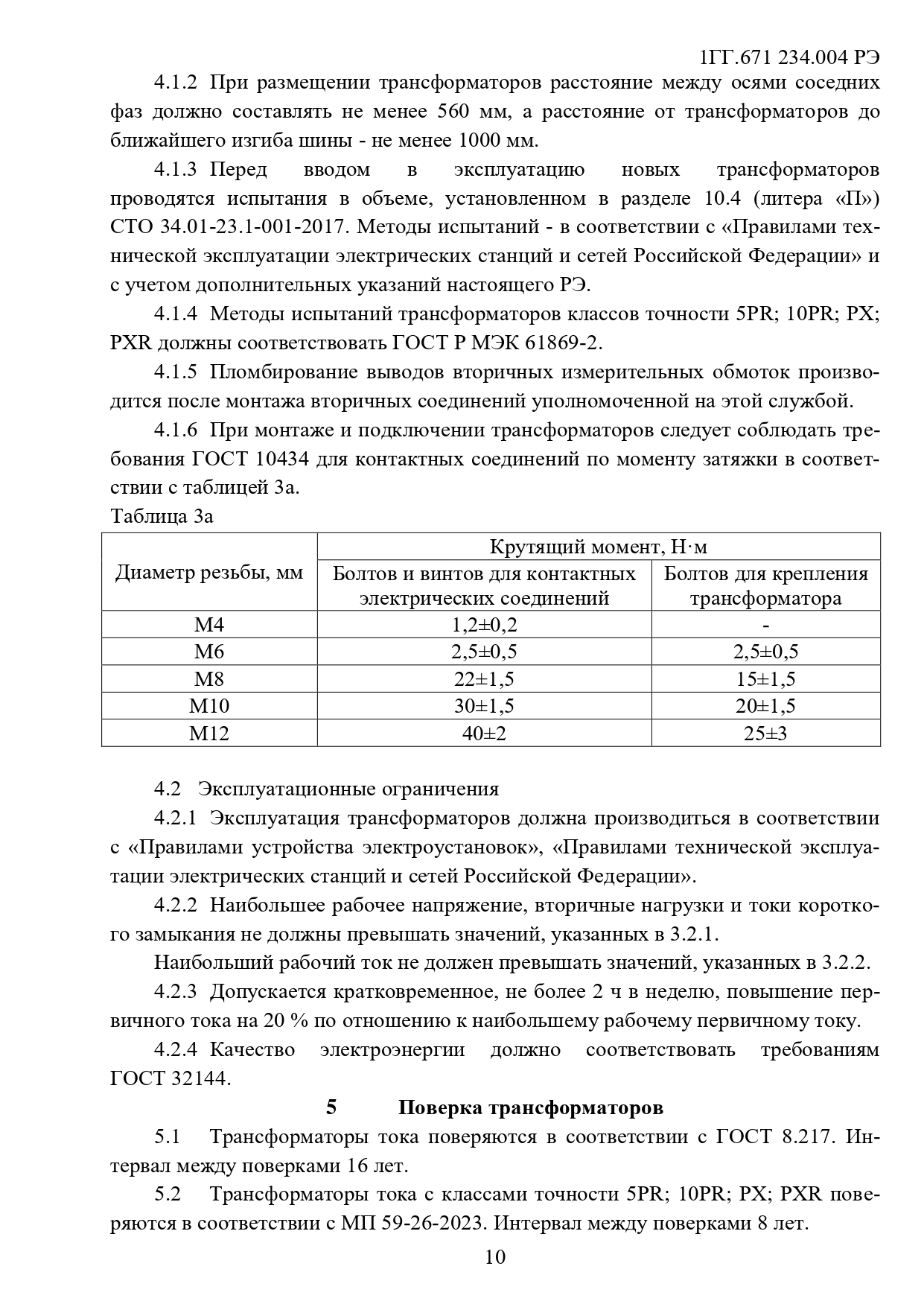

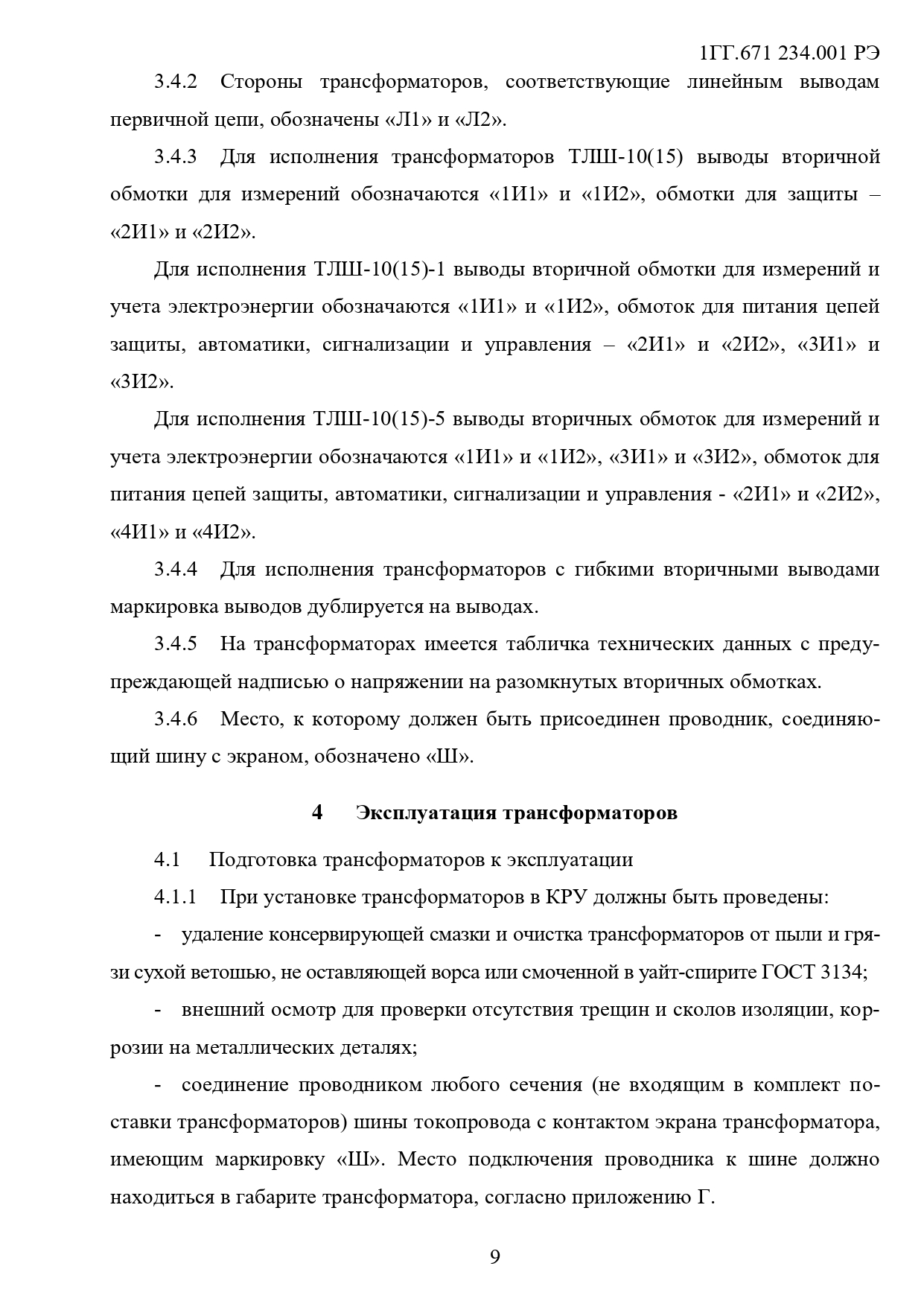

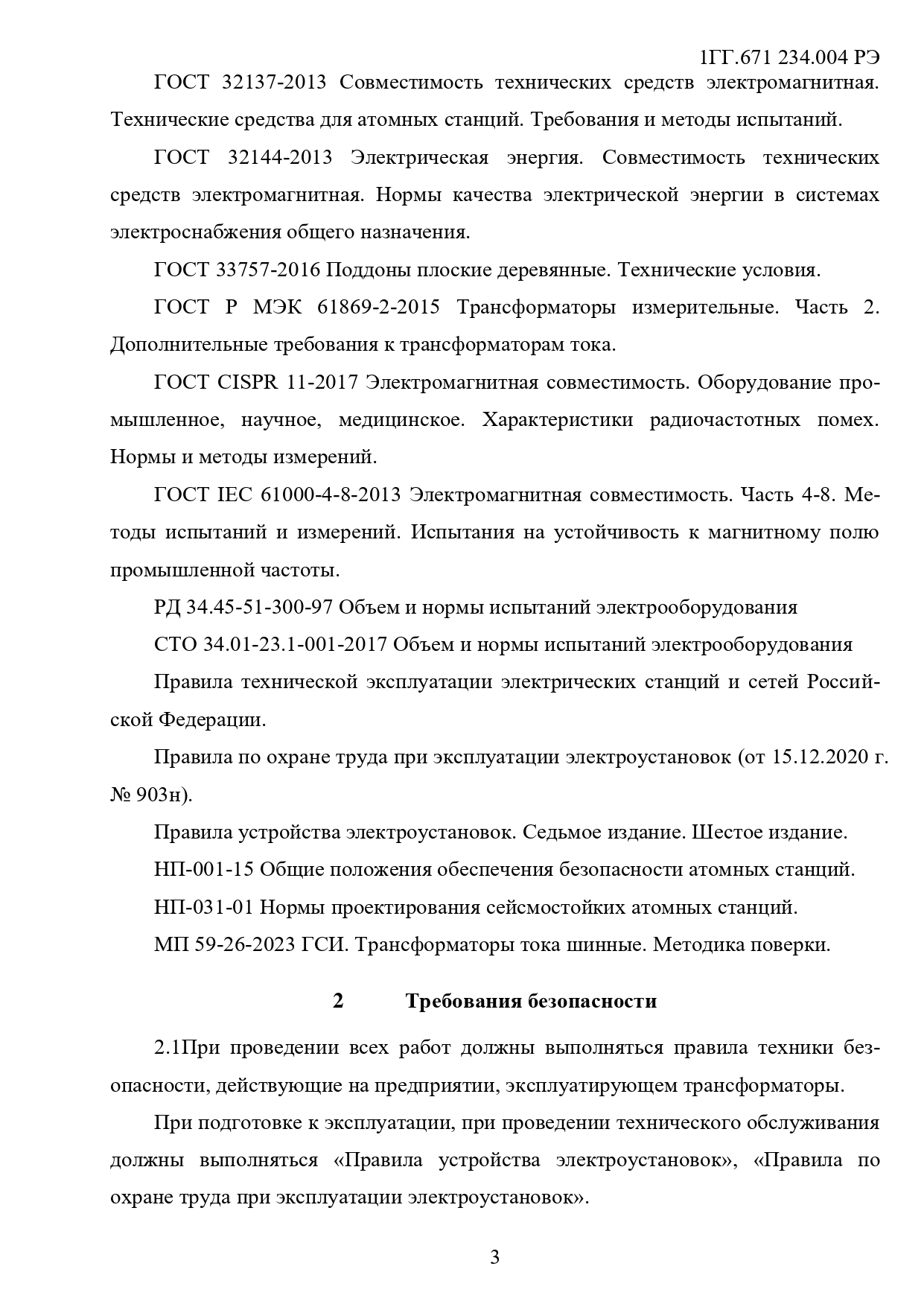

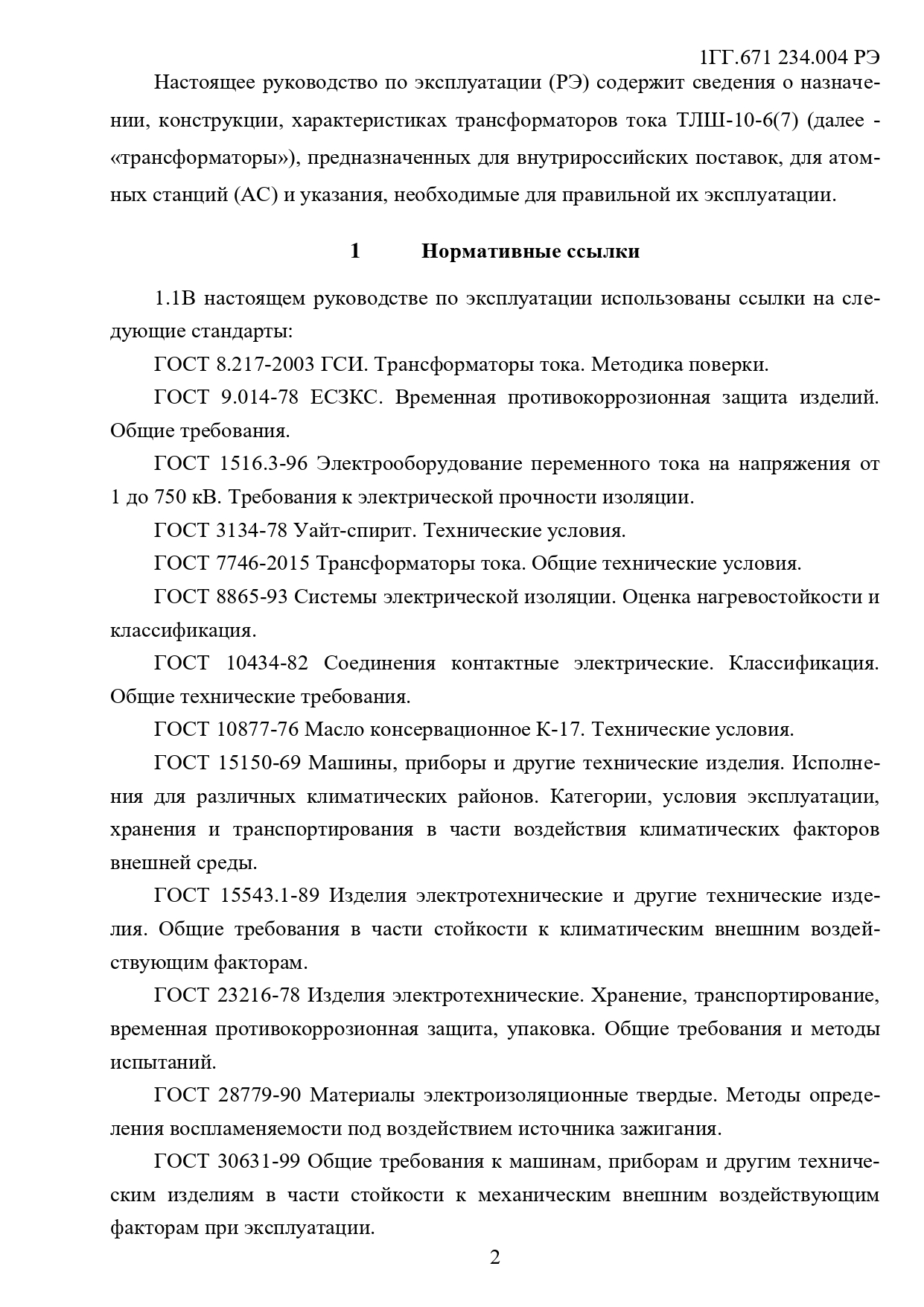

Наименование параметра
|
Номинальный первичный ток, А
|
|

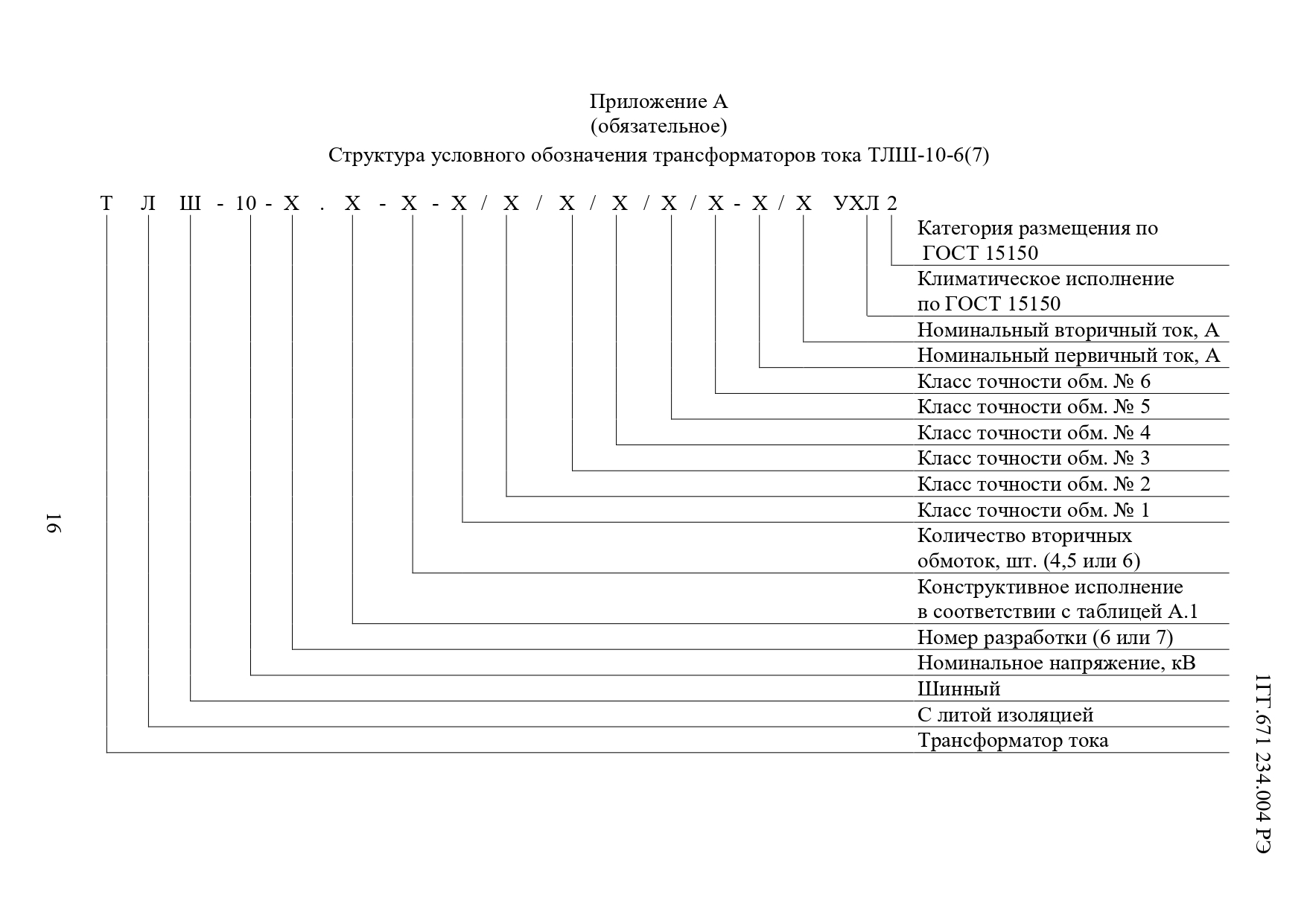

ТЛШ-10-6.1-4
ТЛШ-10-7.1-4
ТЛШ-10-6.5-4*
ТЛШ-10-7.5-4*
|
ТЛШ-10-6.1-5
ТЛШ-10-7.1-5
|
ТЛШ-10-6.1-4
ТЛШ-10-7.1-4
|
ТЛШ-10-6.1-5
ТЛШ-10-7.1-5
|
ТЛШ-10-6.1-6
ТЛШ-10-7.1-6
|
|

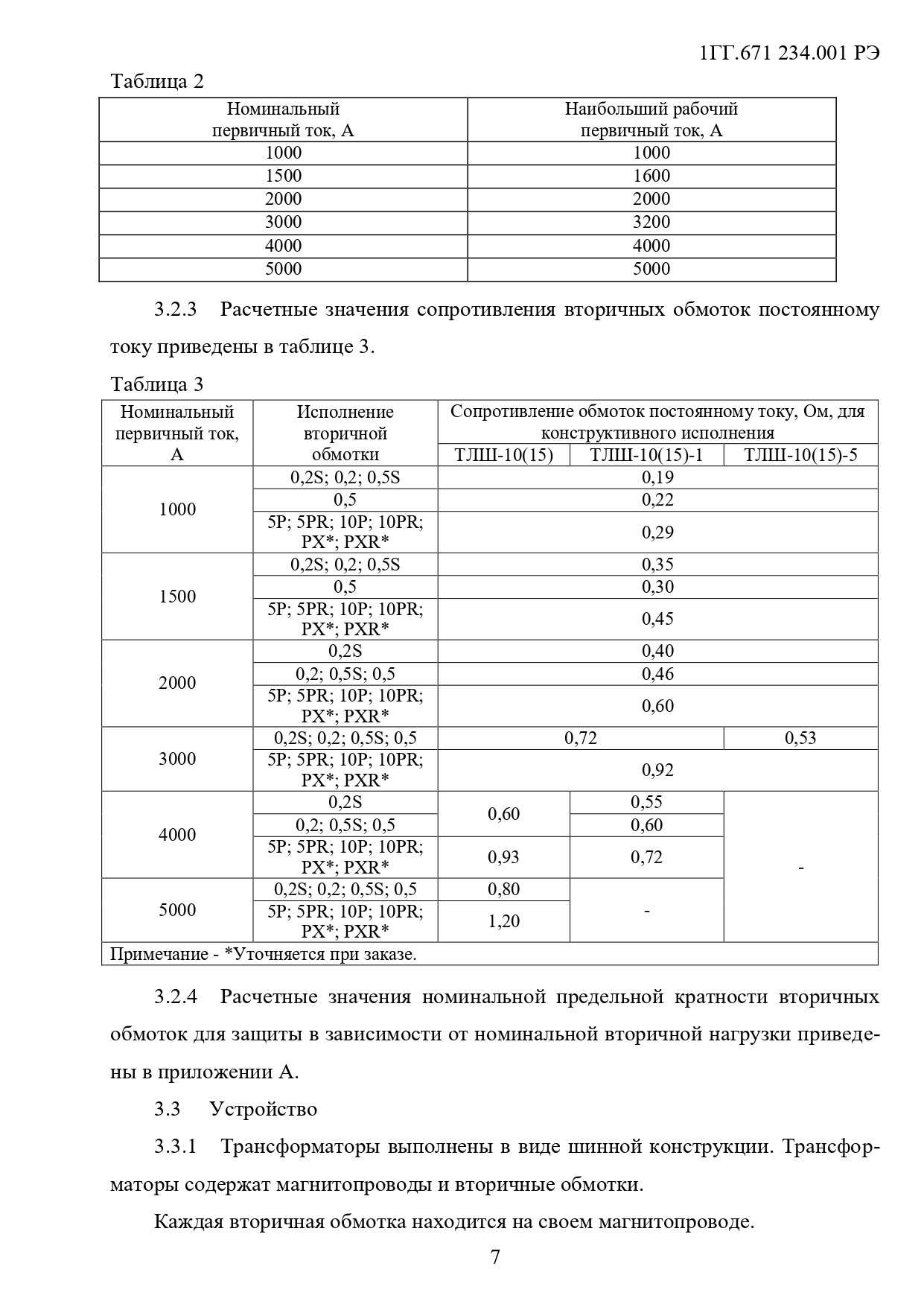

Номинальный первичный ток, А
|
1000
|
1500; 2000
|
2500; 3000
|
4000; 5000
|
|

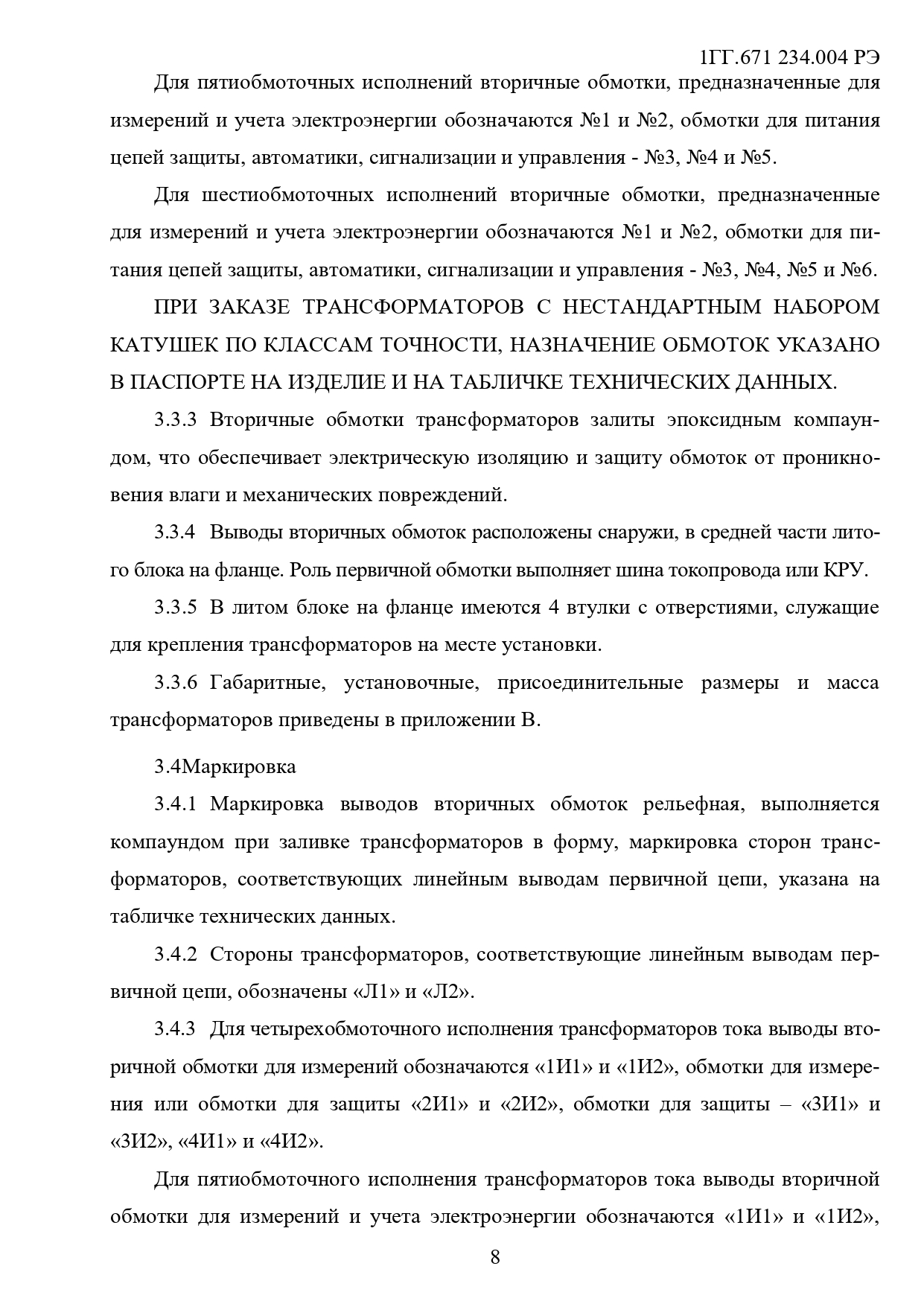

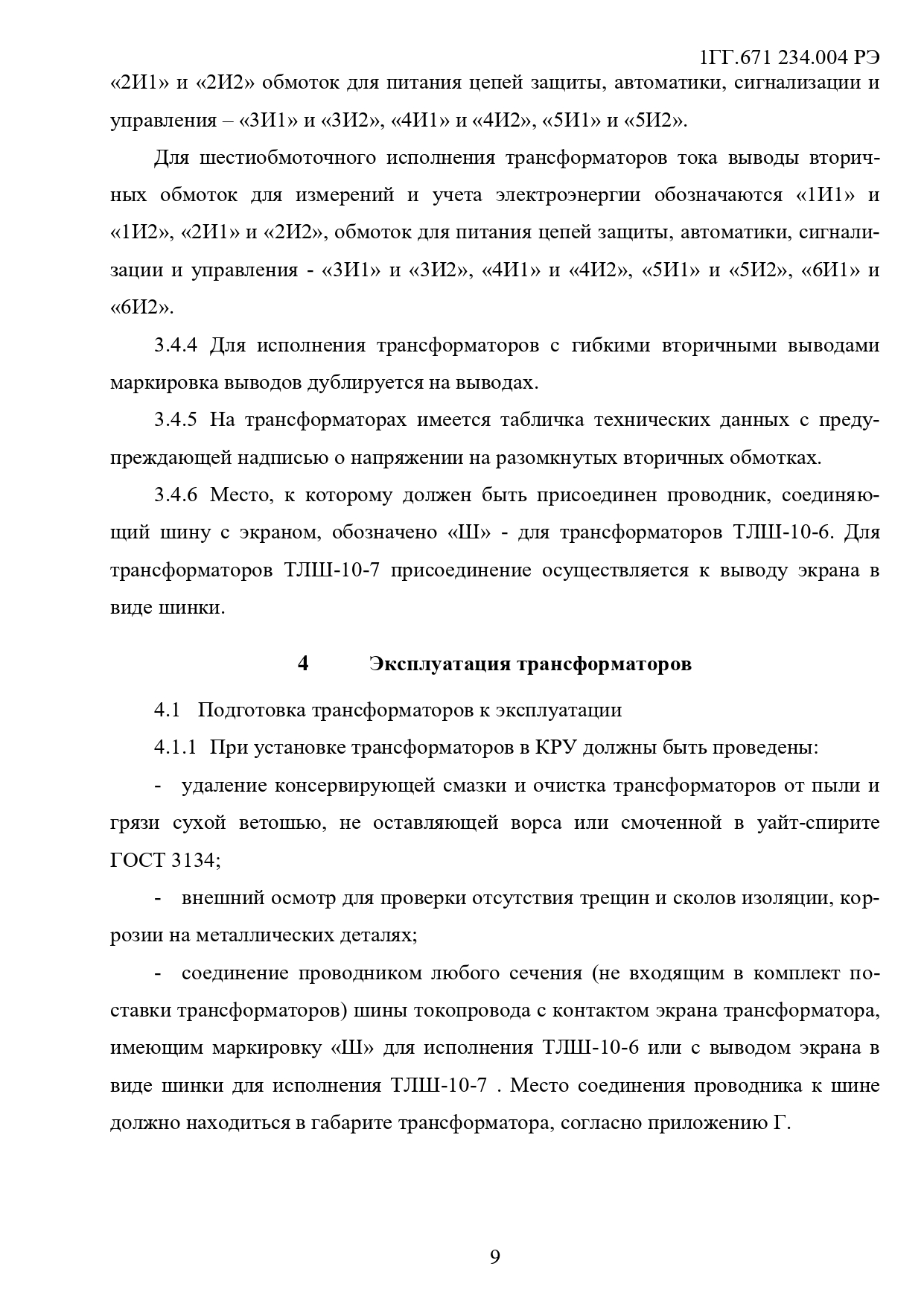

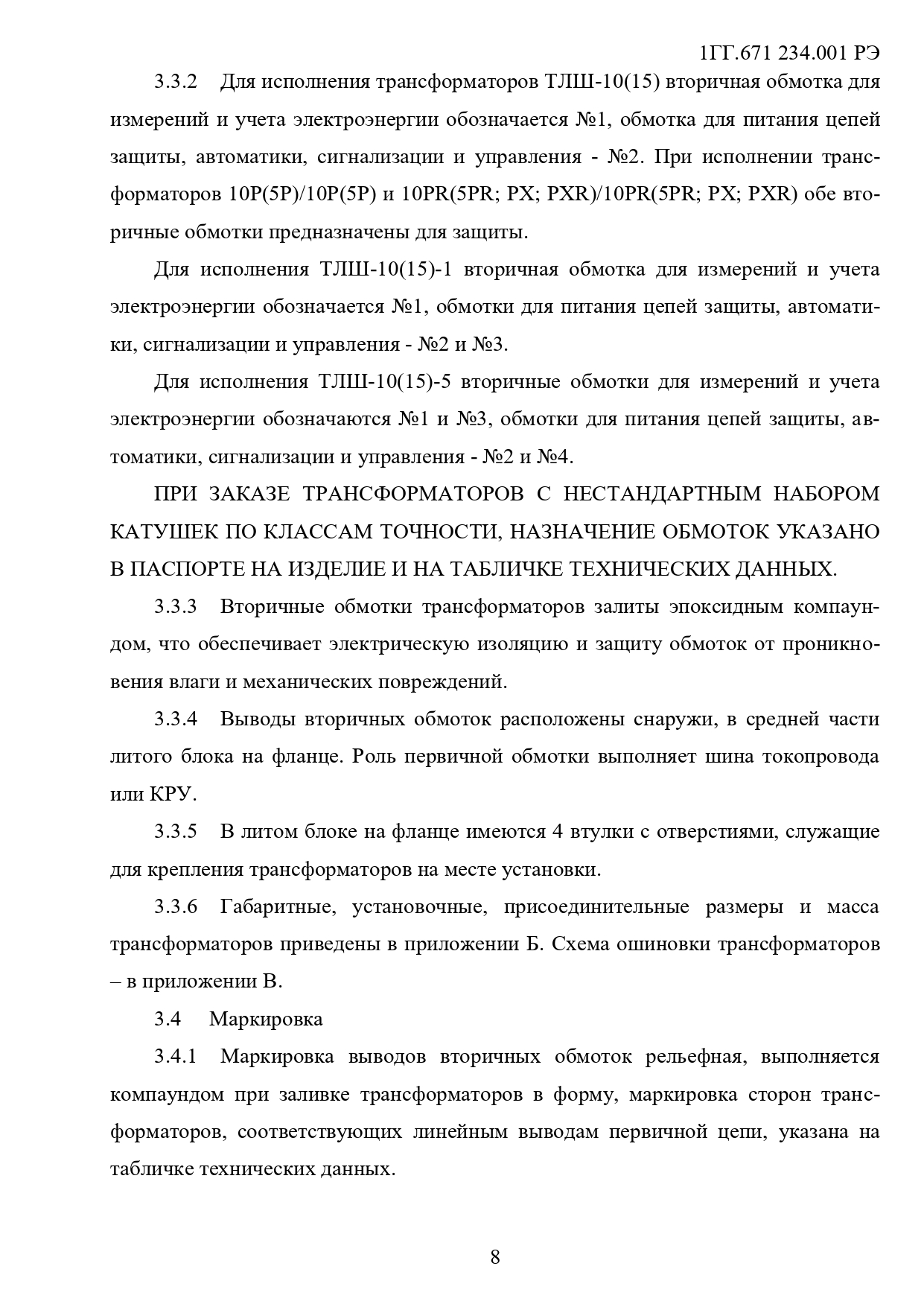

Количество вторичных обмоток, шт.
|
4
|
4
|
5
|
4
|
5
|
6
|
|
Номинальное напряжение, кВ
|
10
|
|

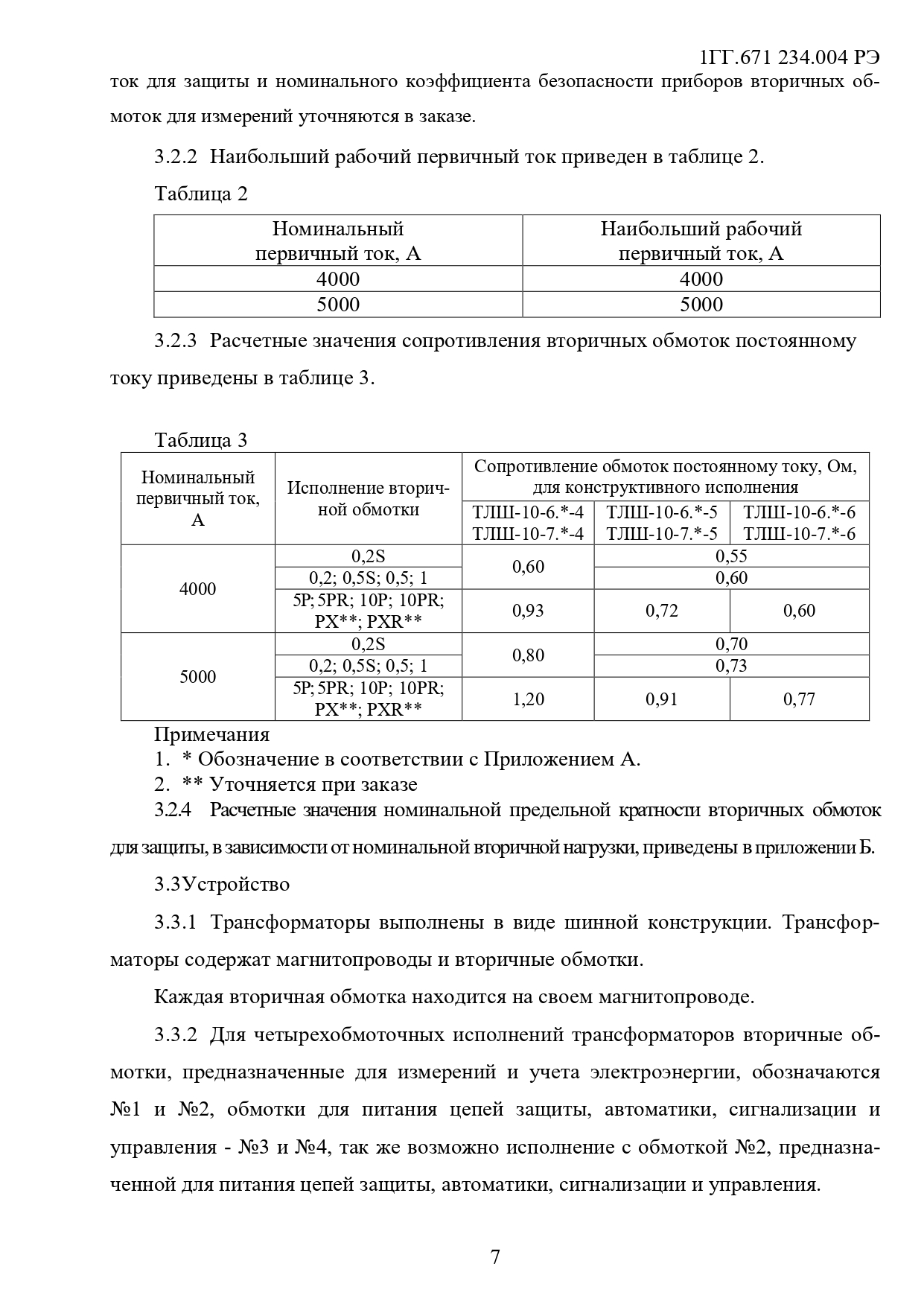

Наибольшее рабочее напряжение, кВ
|
12
|
|
Номинальная частота переменного тока, Гц
|
50
|
|

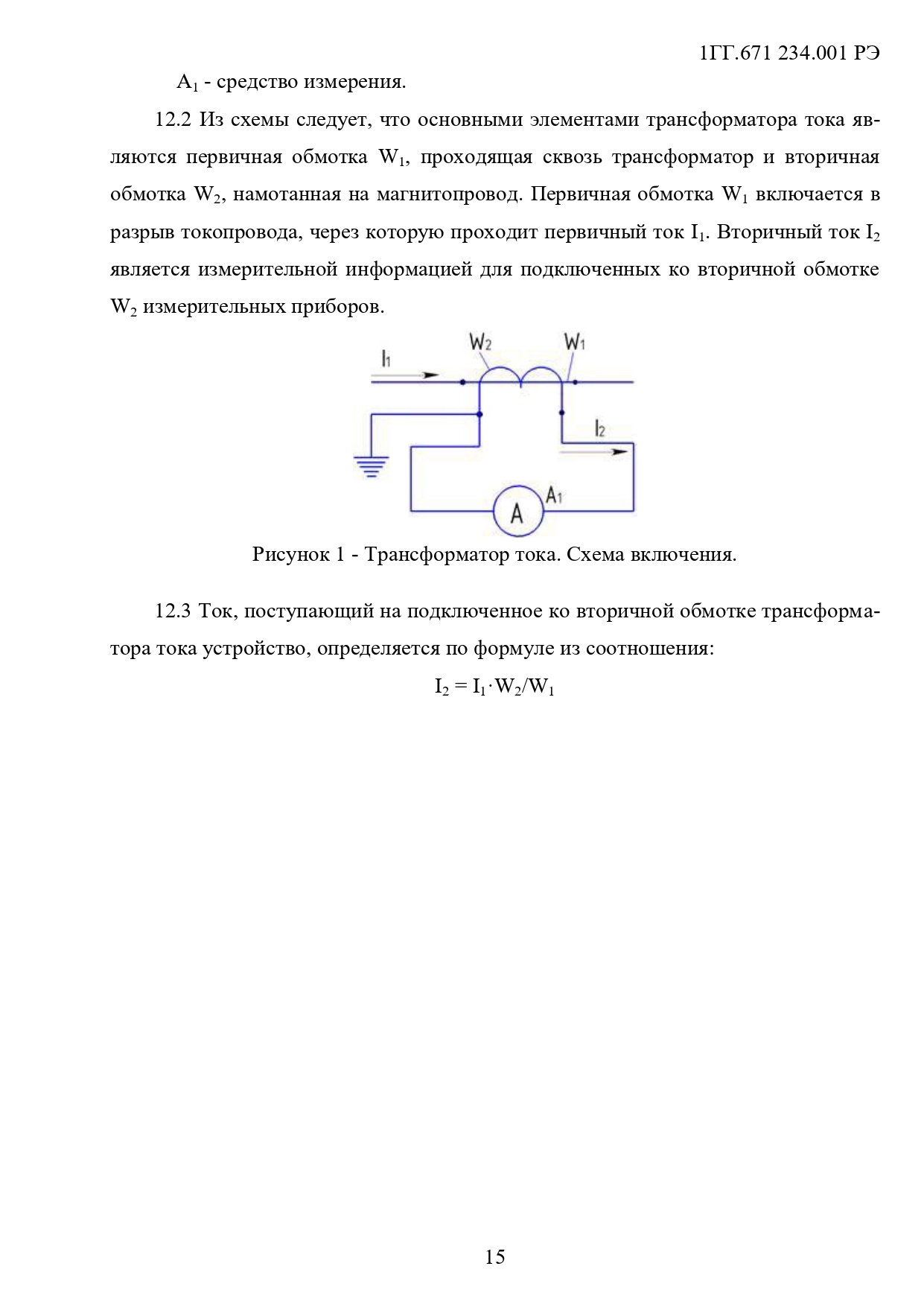

Номинальный вторичный ток, А
|
1; 5 (5)**
|
|

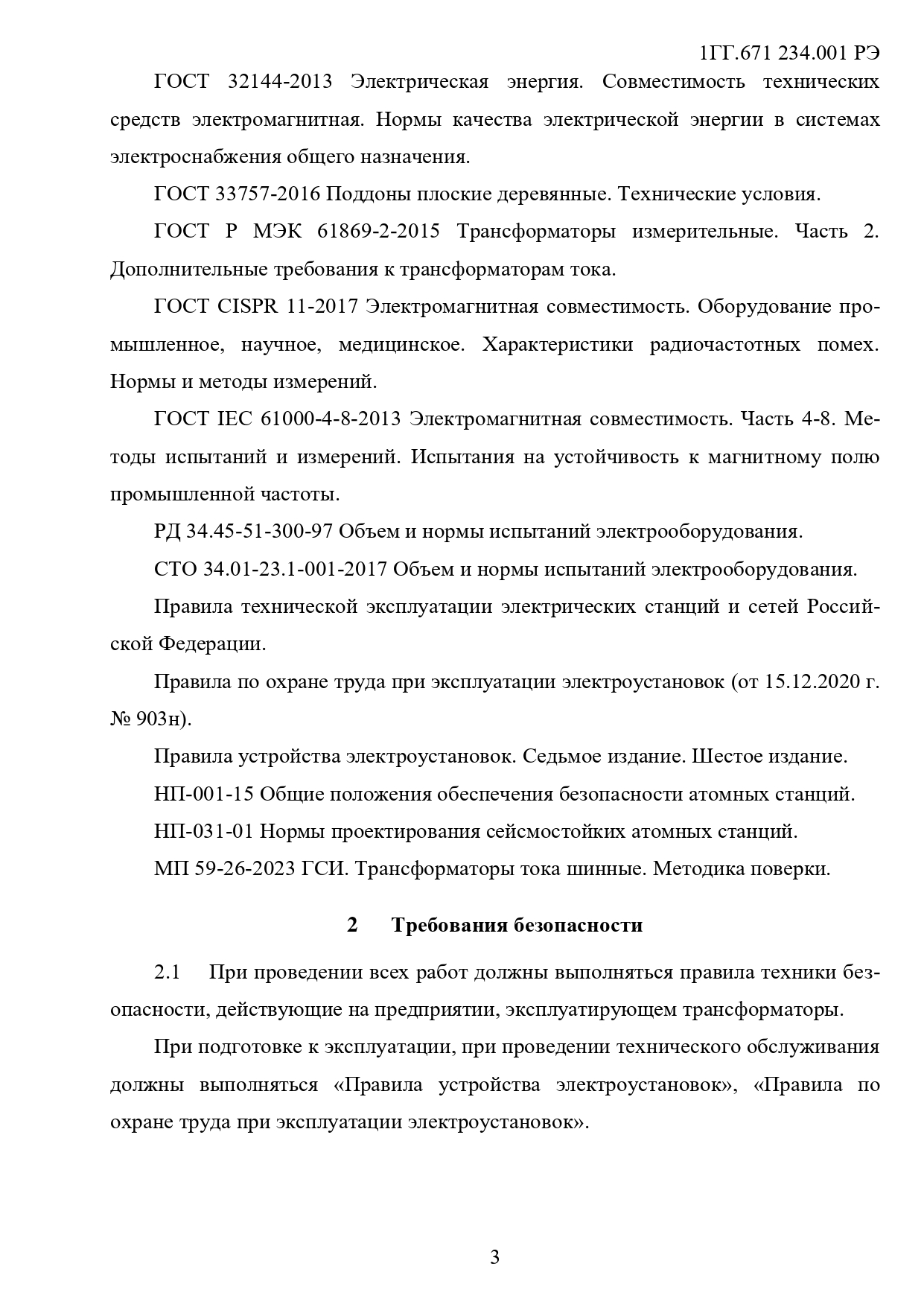

Класс точности вторичных обмоток по ГОСТ 7746:
|
|
|
для измерений
|
0,2S; 0,2; 0,5S; 0,5; 1
|
|
для защиты
|
5Р; 10Р
|
|

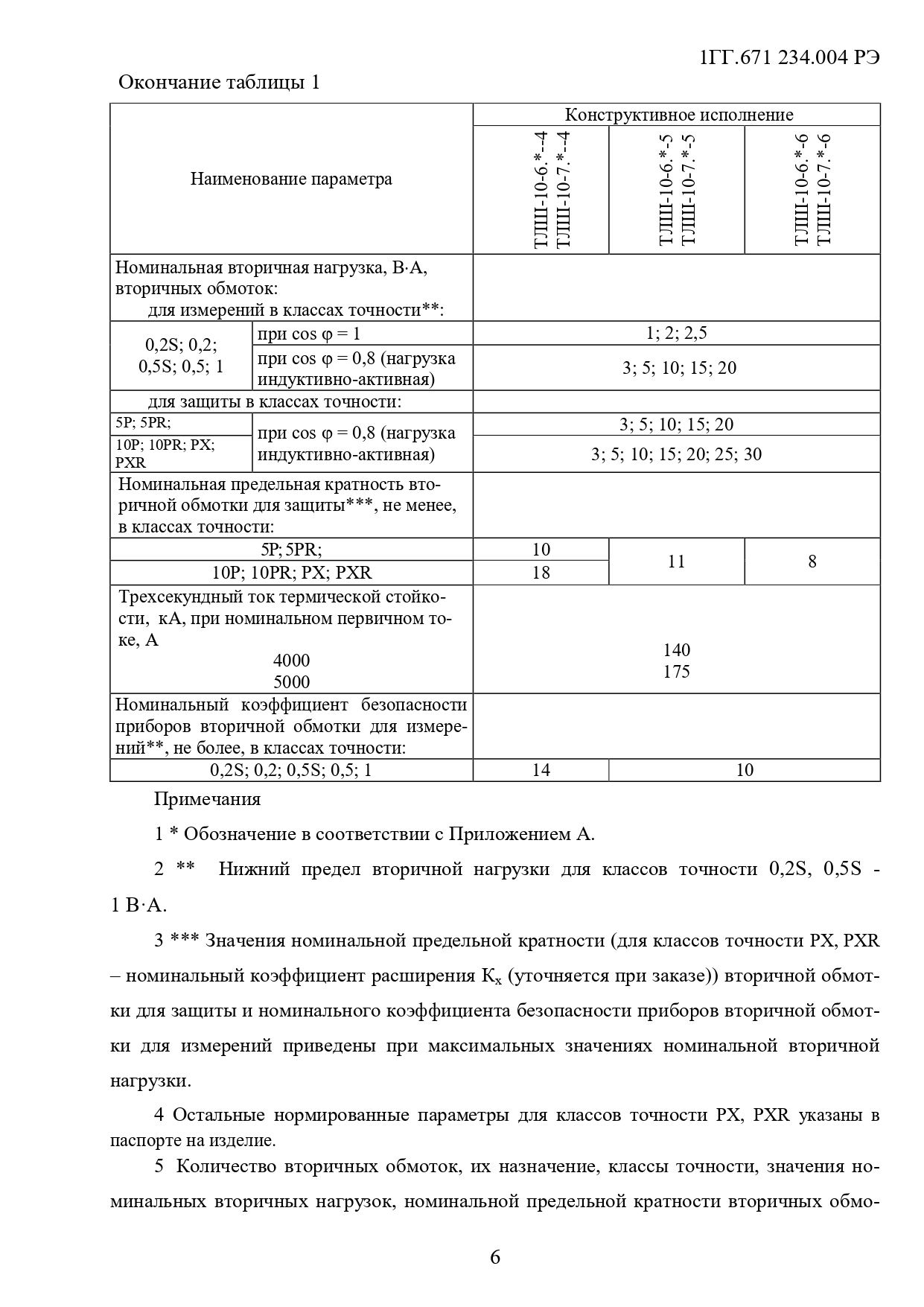

Номинальная вторичная нагрузка, В·А, вторичных обмоток: для измерений в классах точности:
|
|
|
0,2S; 0,2; 0,5S; 0,5
|
при cos φ = 1
|
1; 2; 2,5
|
|
при cos φ = 0,8 (нагрузка индуктивно-активная)
|
3; 5; 10; 15; 20; 25; 30; 50 (20)**
|
|
для защиты в классах точности:
|
|
|
5Р
|
при cos φ = 0,8 (нагрузка индуктивно-активная)
|
3; 5; 10; 15; 20; 25; 30; 50 (30)**
|
3; 5; 10; 15; 20; 30; 50 (20)**
|
|
10Р
|
3; 5; 10; 15; 20; 25; 30; 50 (30)**
|
|

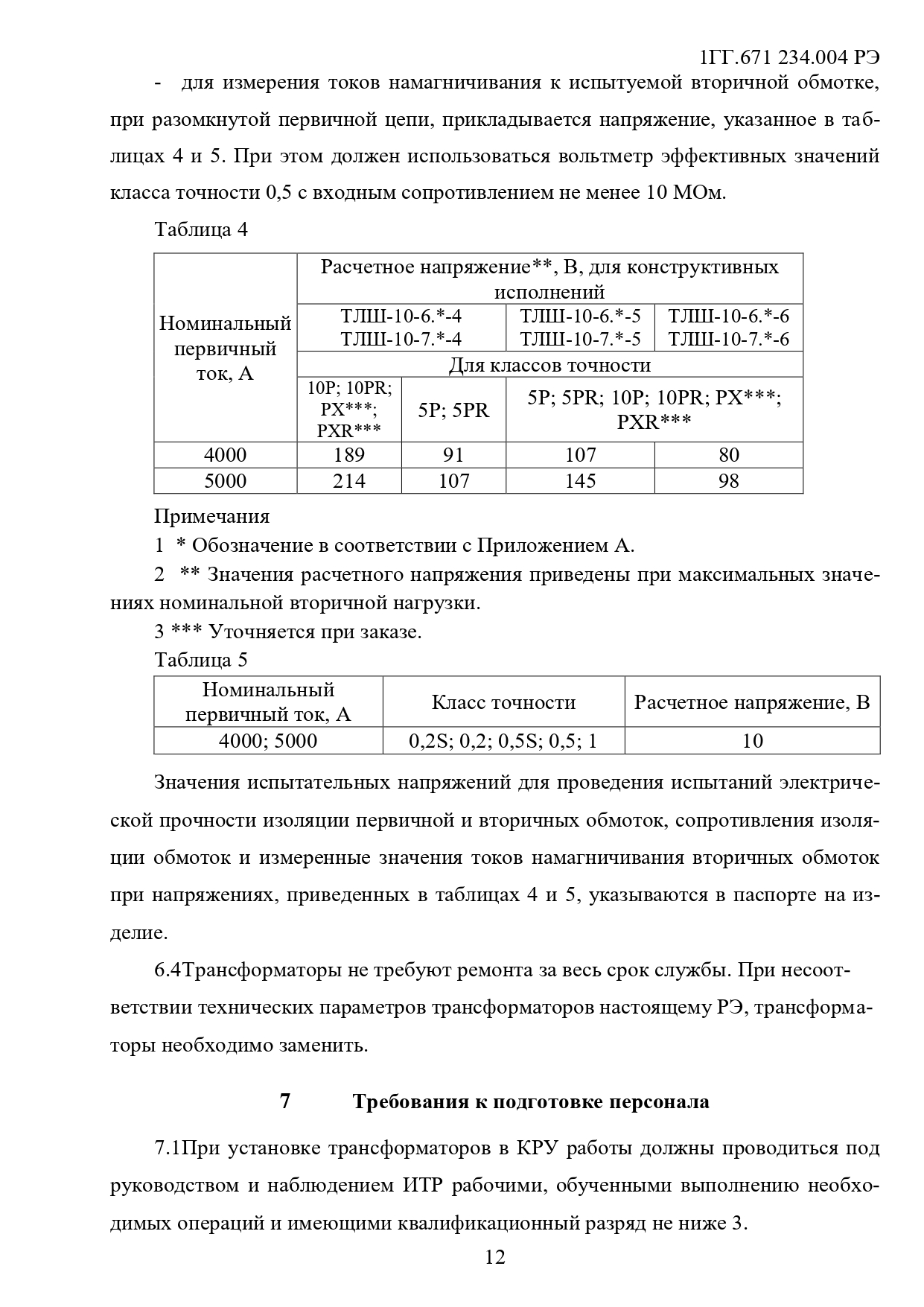

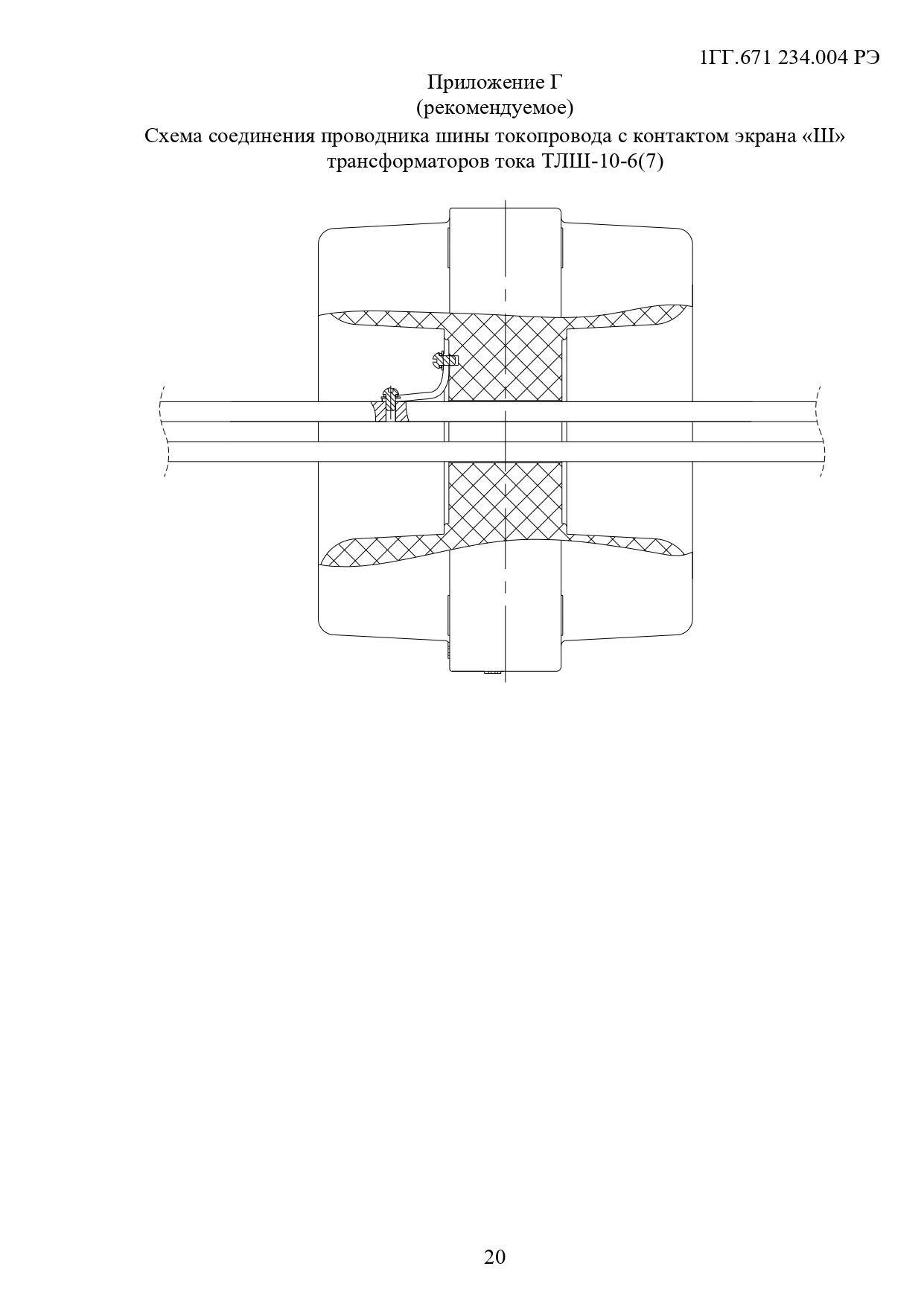

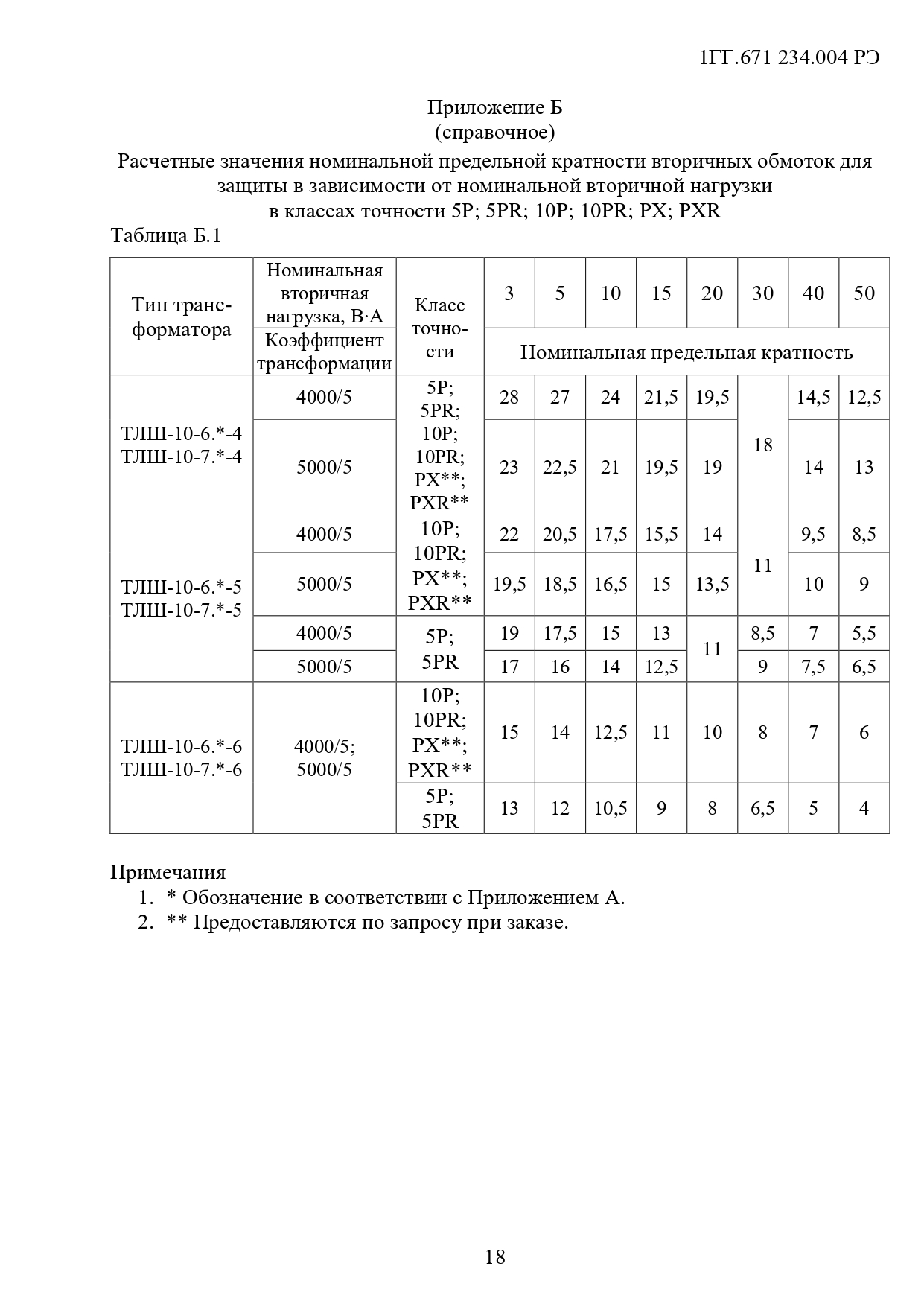

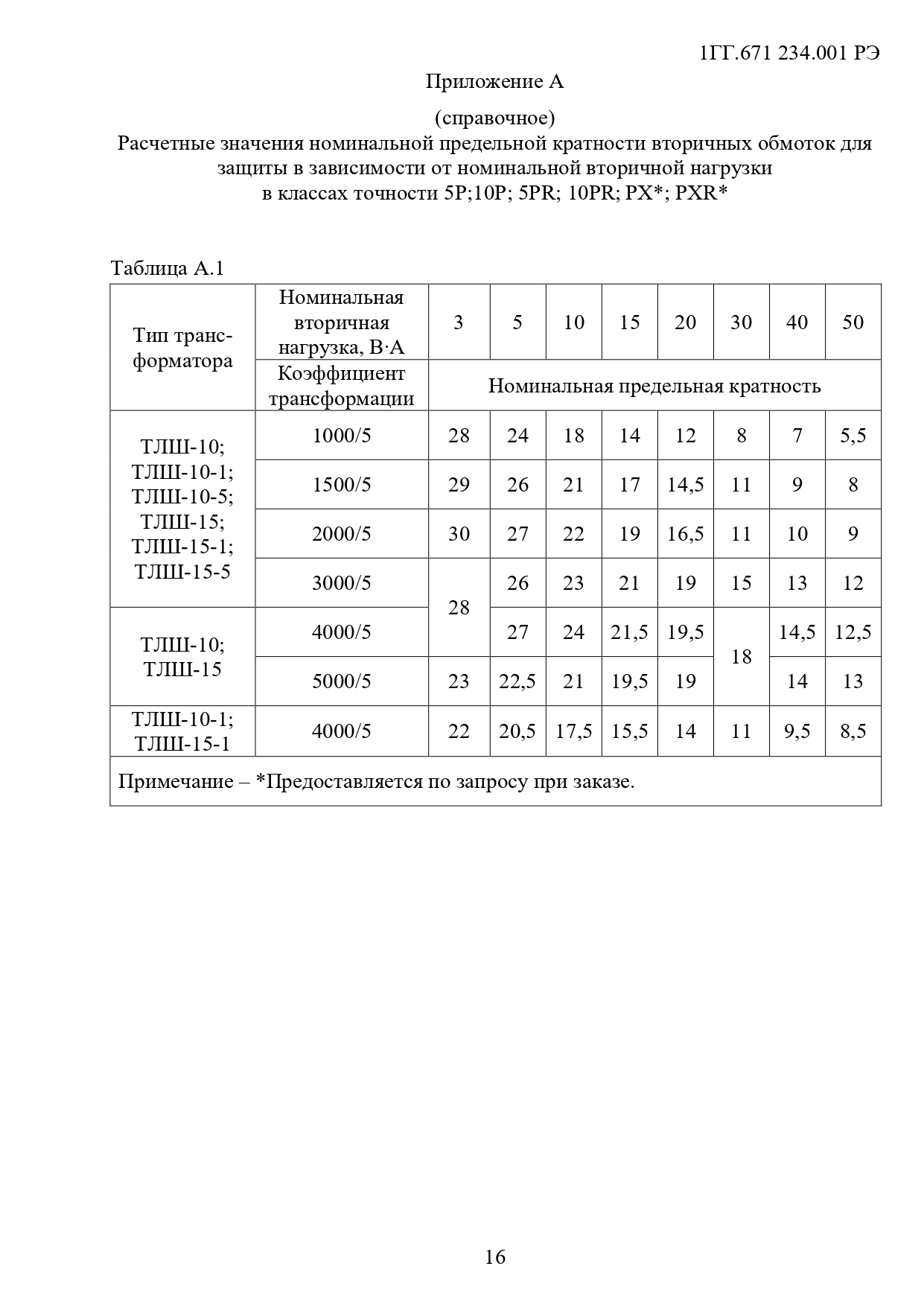

Номинальная предельная кратность вторичной обмотки для защиты, не менее, в классах точности:
|
|
|
5Р
|
8
|
11
|
15
|
10
|
11
|
8
|
|
10Р
|
18
|
|

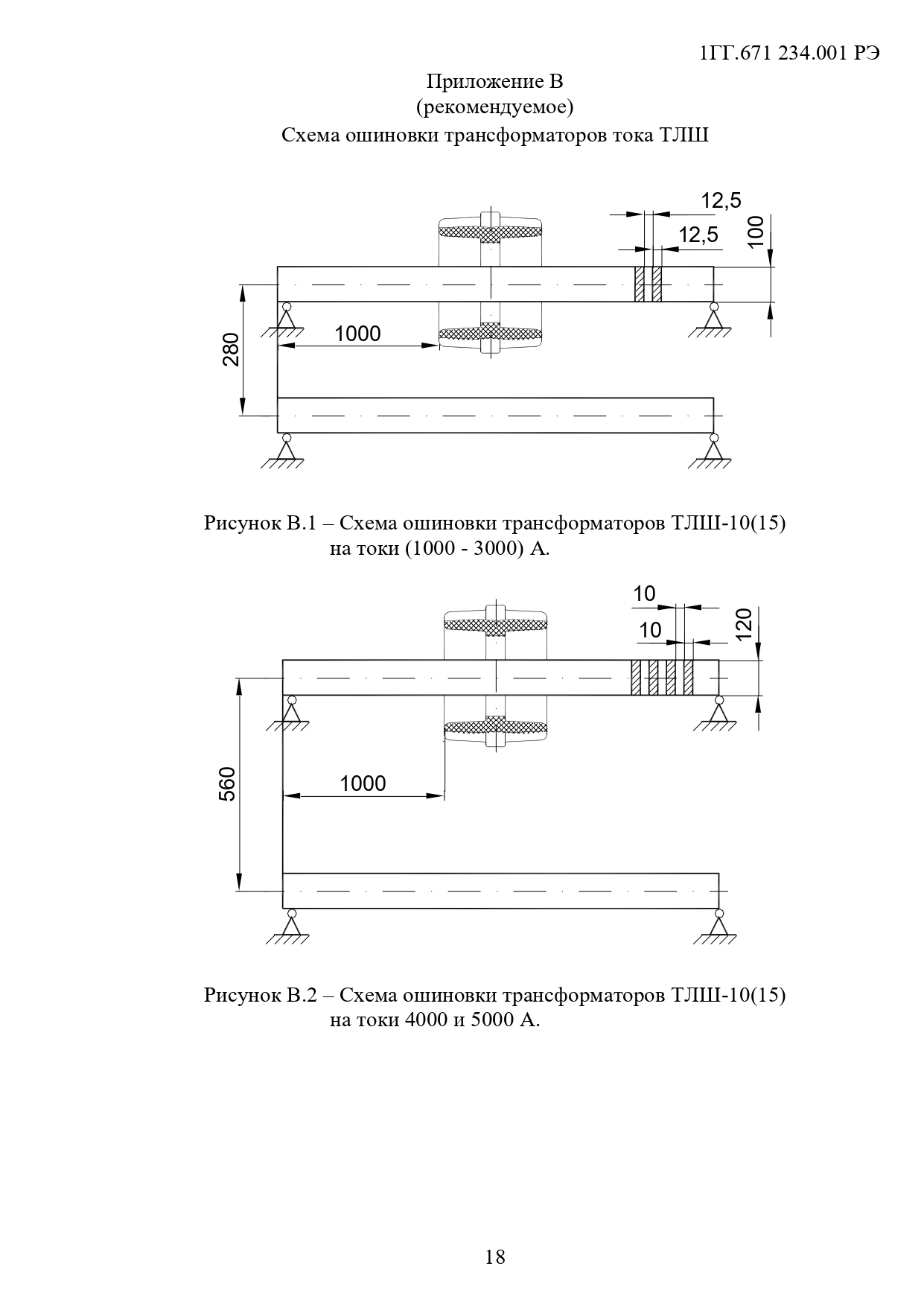

Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, кА
|
|
|
1000, 1500, 2000, 2500, 3000
|
50
|
|
4000
|
140
|
|
5000
|
175
|
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности:
|
|
|
0,2S; 0,2; 0,5S;
|
10
|
14
|
10
|
|
0,5
|
10
|
14
|
|

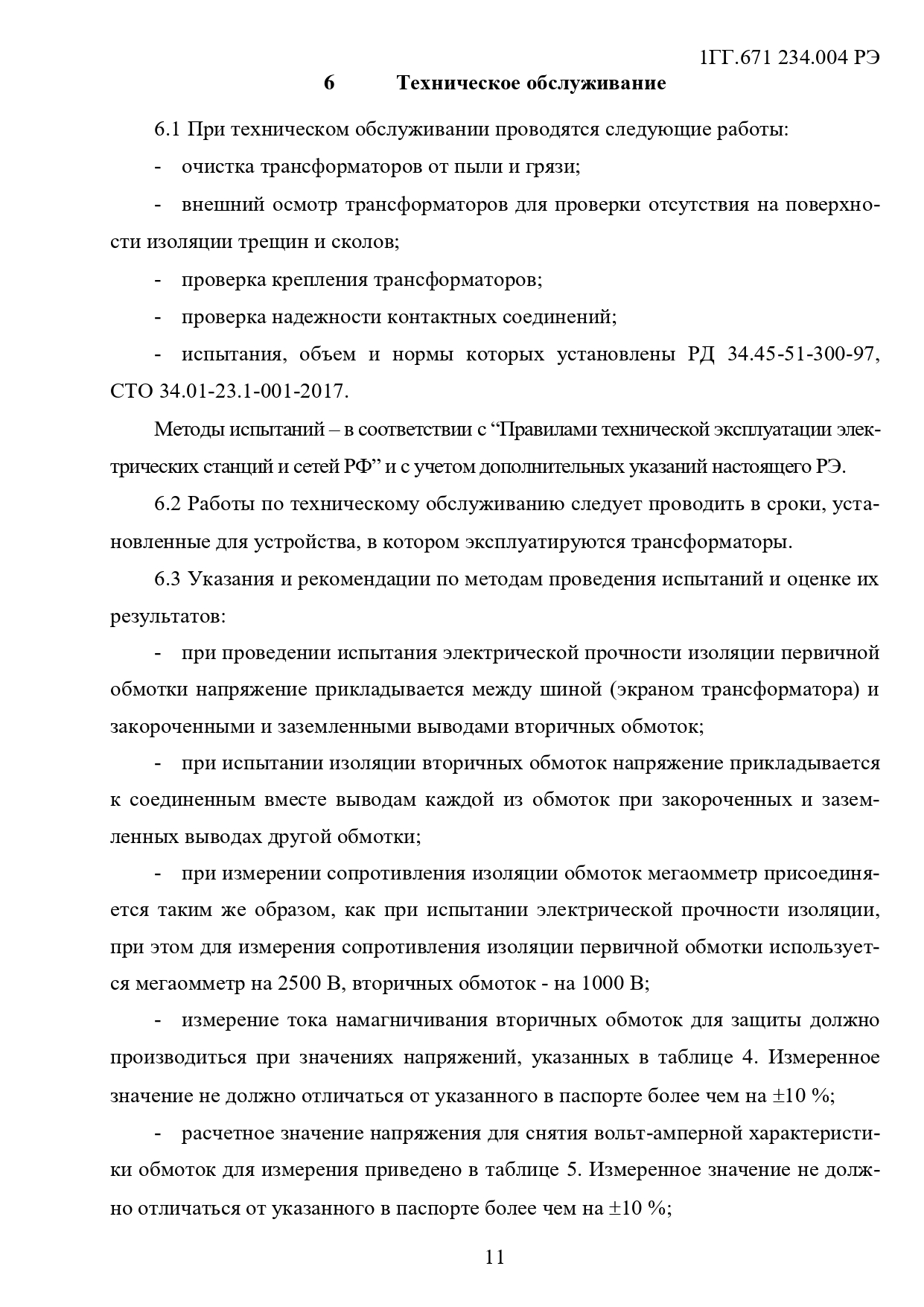

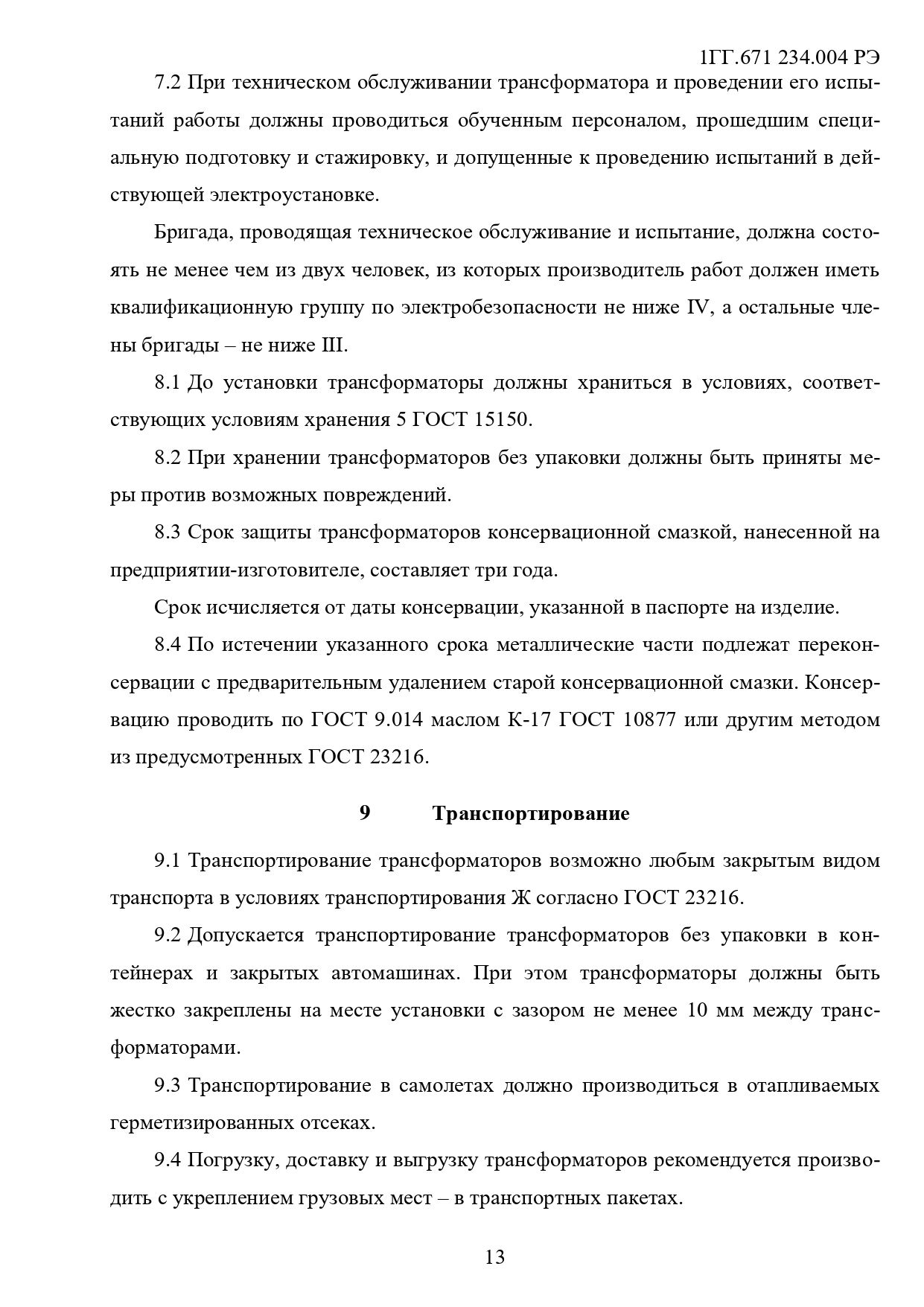

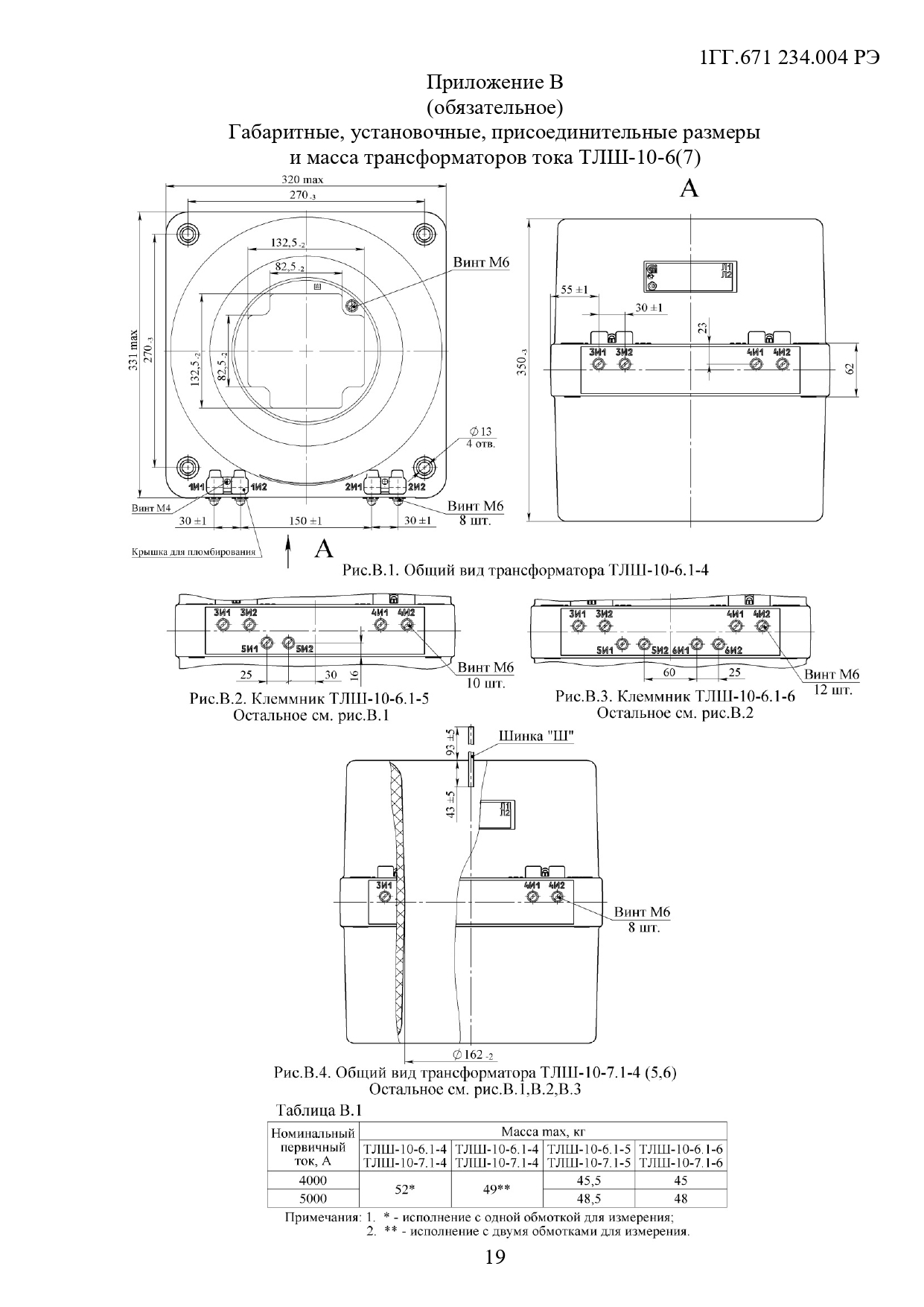

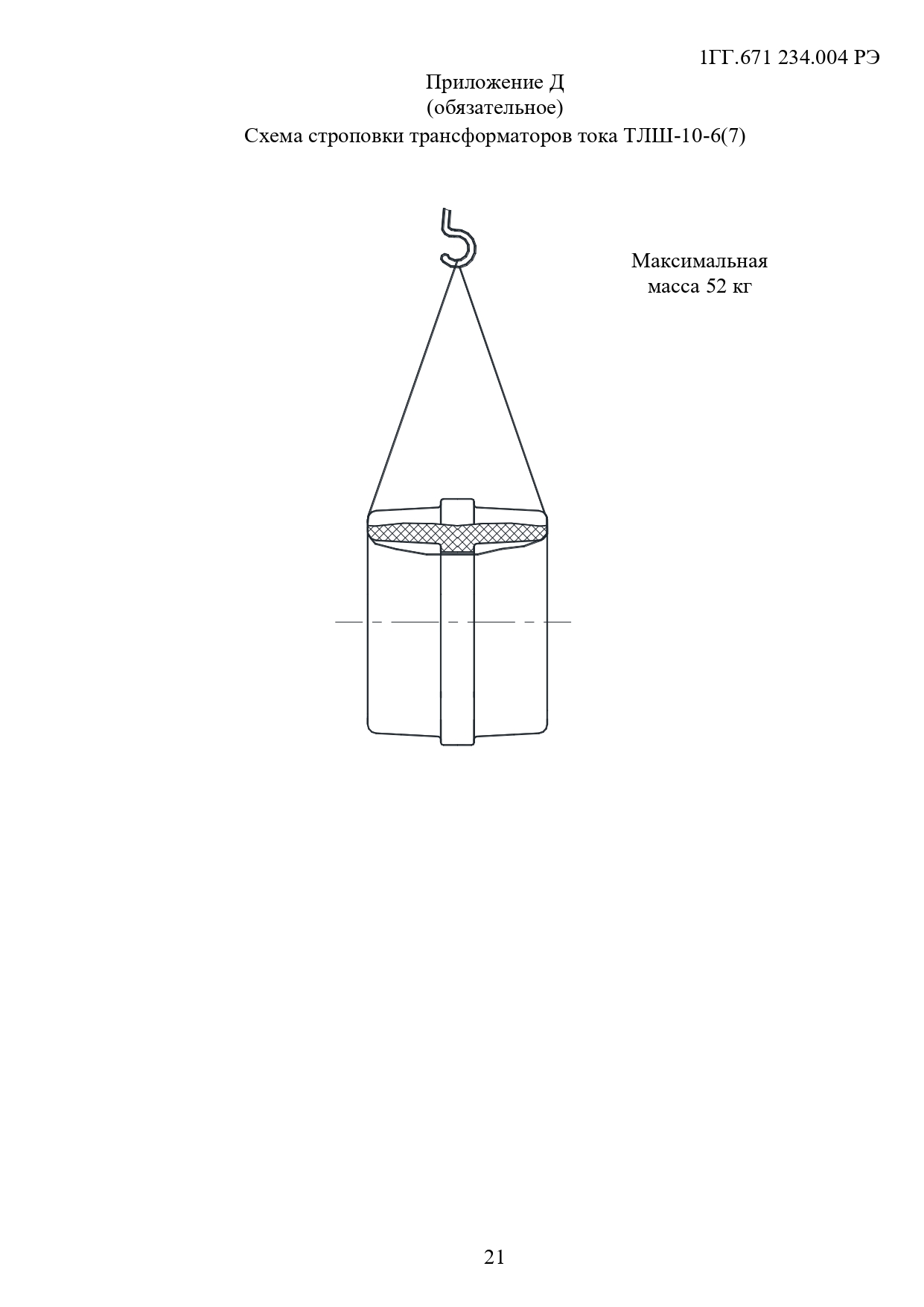

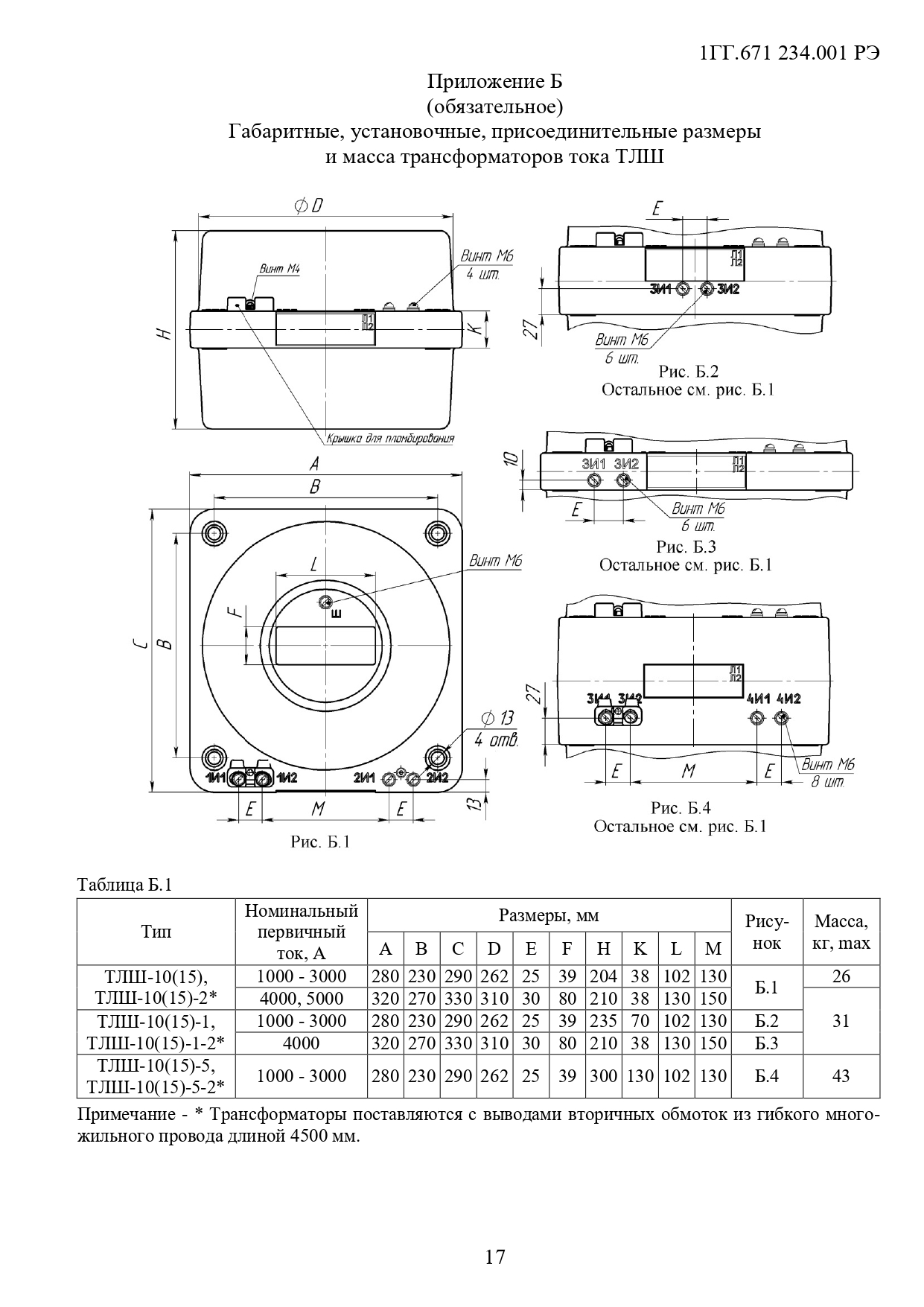

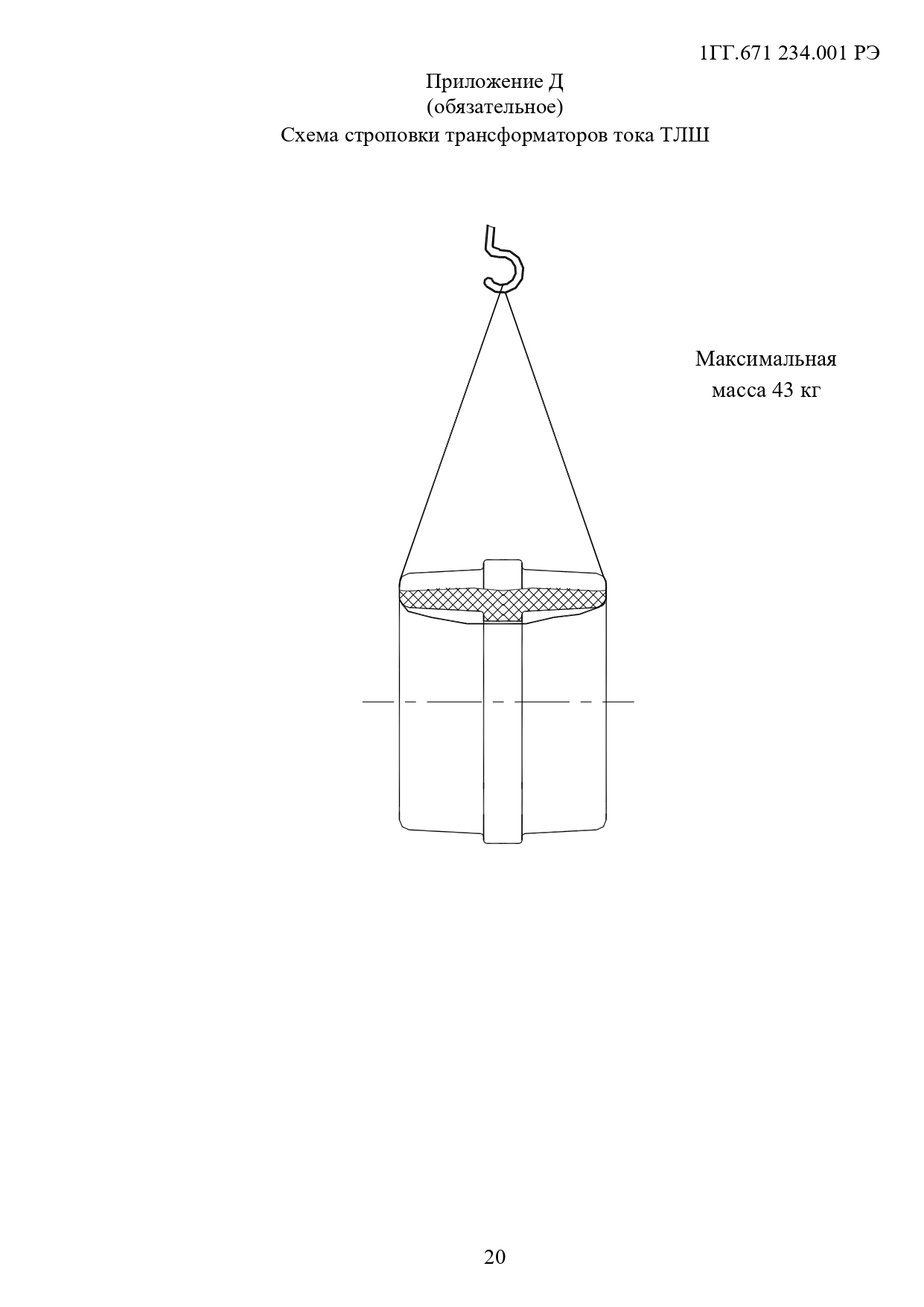

Масса max, кг
|
52
|
|

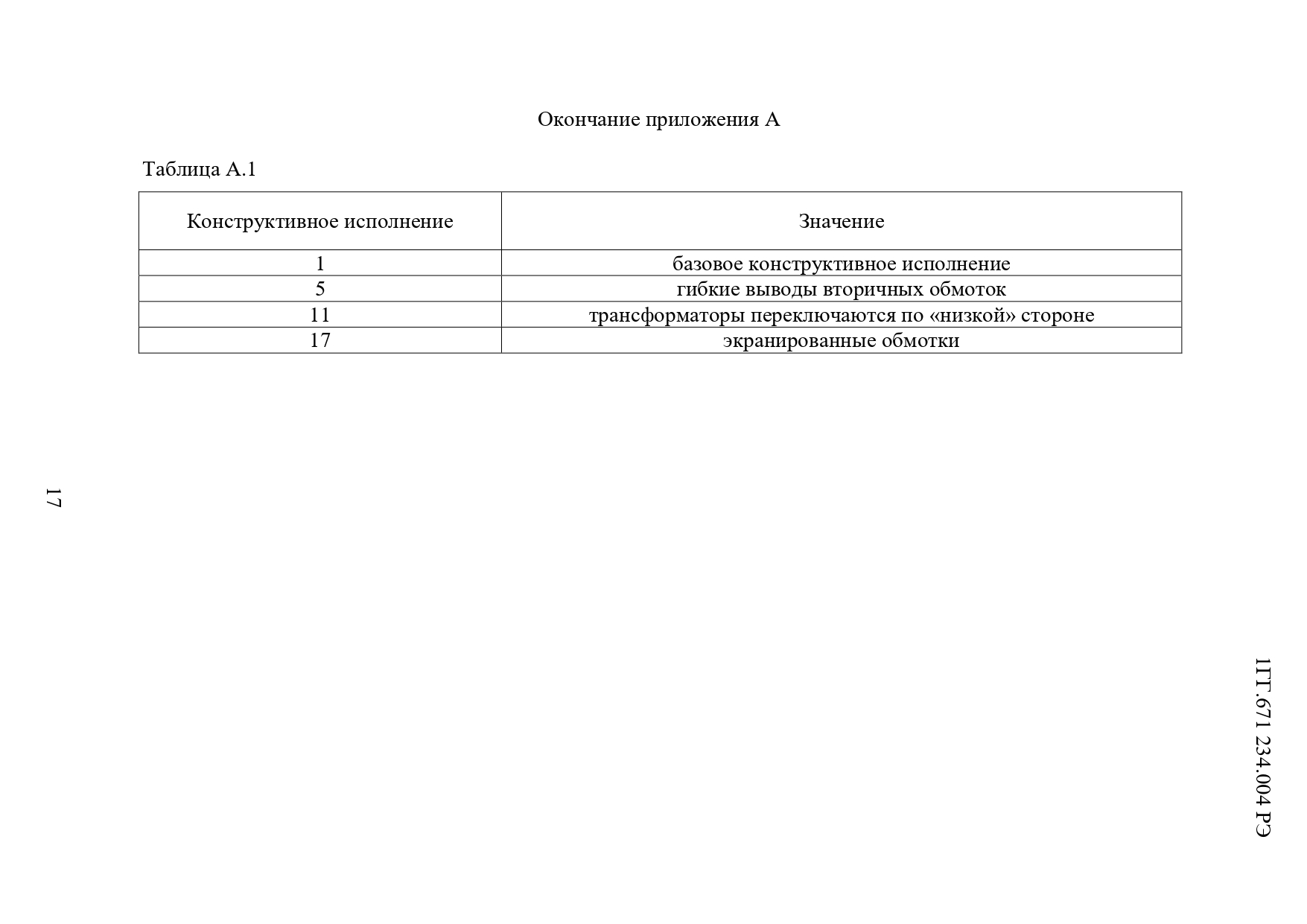

* ТЛШ-10-6.5-4(5;6), ТЛШ-10-7.5-4(5;6) исполнение с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм.
** В скобках указаны стандартные параметры.
|
