Трансформаторы тока ТНШЛ-0,66 (600-2500) А литой купить в Екатеринбурге

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении «У» или «Т» категории размещения 2 по ГОСТ 15150.

Рабочее положение – любое.

Допускается использование трансформаторов тока в электрических цепях на напряжение выше 0,66 кВ при условии, что главная изоляция между шиной или токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается собственной изоляцией шины или кабеля.

Поставка трансформаторов на токи 600–2500 А в корпусах из трудногорючих самозатухающих пластмасс, или в литом корпусе из эпоксидного компаунда.

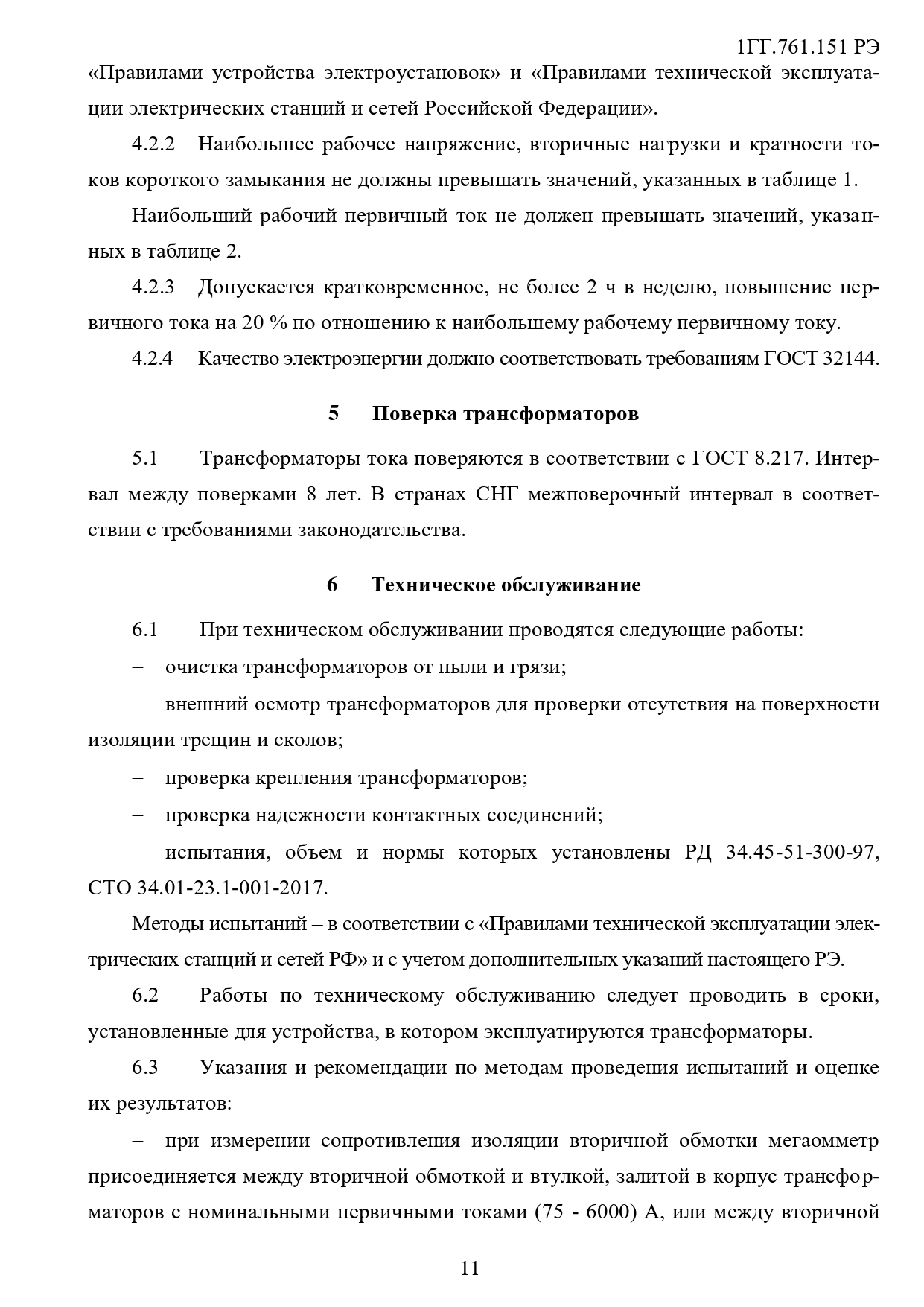

Межповерочный интервал – 8 лет.

ТУ16 - 2011 ОГГ.671 230.001

Класс напряжения, кВ0.66

Климатическое исполнениеУ2; Т2

Номинальный первичный ток, А600—2500

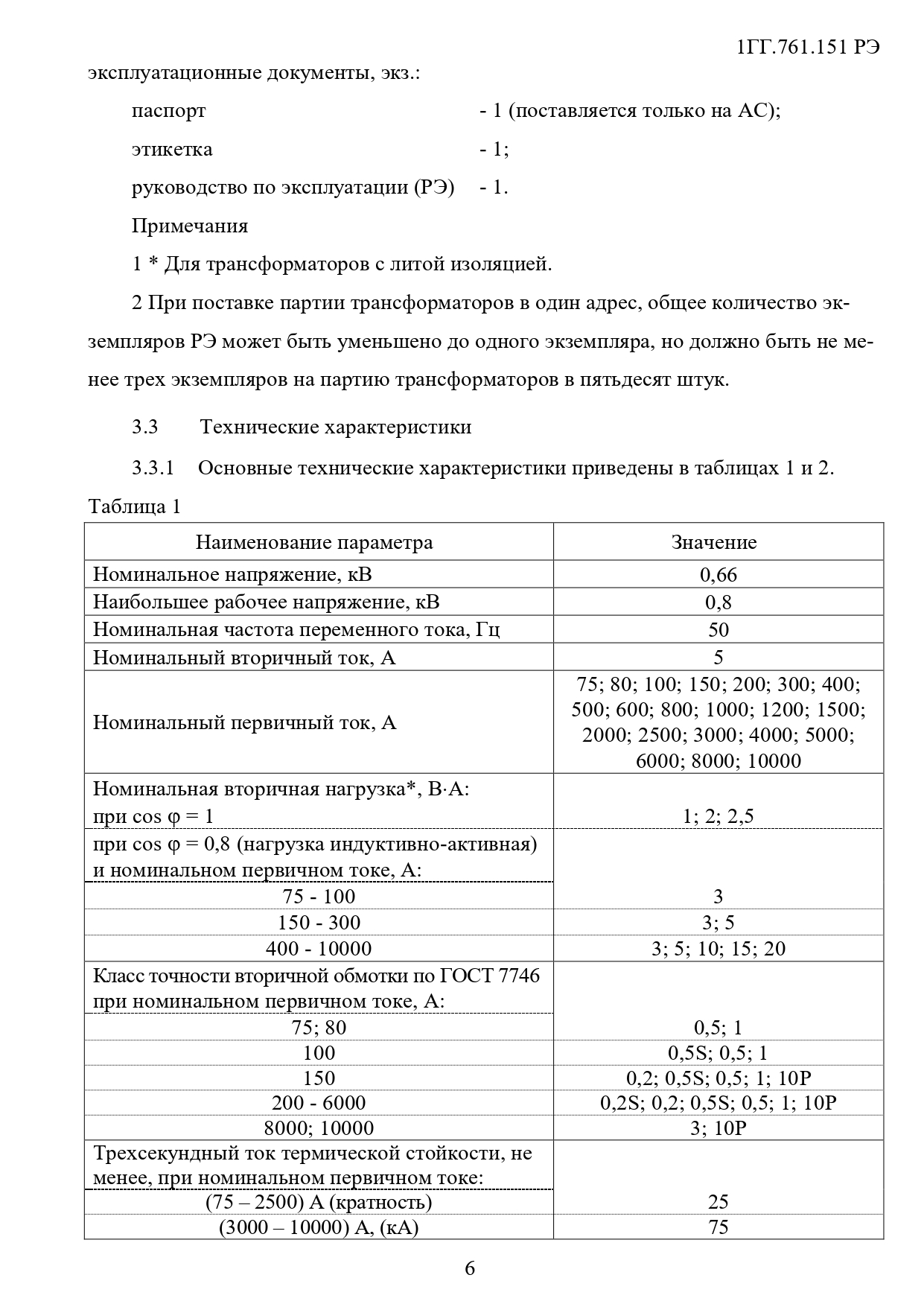

Технические характеристики ТНШЛ-0,66 (600-2500)А литой

Номинальное напряжение, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,8
Номинальная частота переменного тока, Гц	50 или 60
Номинальный первичный ток, А	600; 800; 1000; 1200; 1500; 2000; 2500; 3000; 4000; 5000; 6000; 8000; 10000
Номинальный вторичный ток, А	1 или 5
Номинальная вторичная нагрузка, В×А:
при соs ϕ = 1	1 - 2,5
при соs ϕ = 0,8	3 - 30; (20)
Класс точности вторичной обмотки по ГОСТ 7746 при номинальном первичном токе, А:
600 - 6000	0,2S; 0,2; 0,5S; 0,5; 1; 5Р; 10Р
8000; 10000	3; 10Р
Трехсекундный ток термической стойкости, не менее:
(600-2500) А (кратность)	25
(3000-10000) А, кА	75

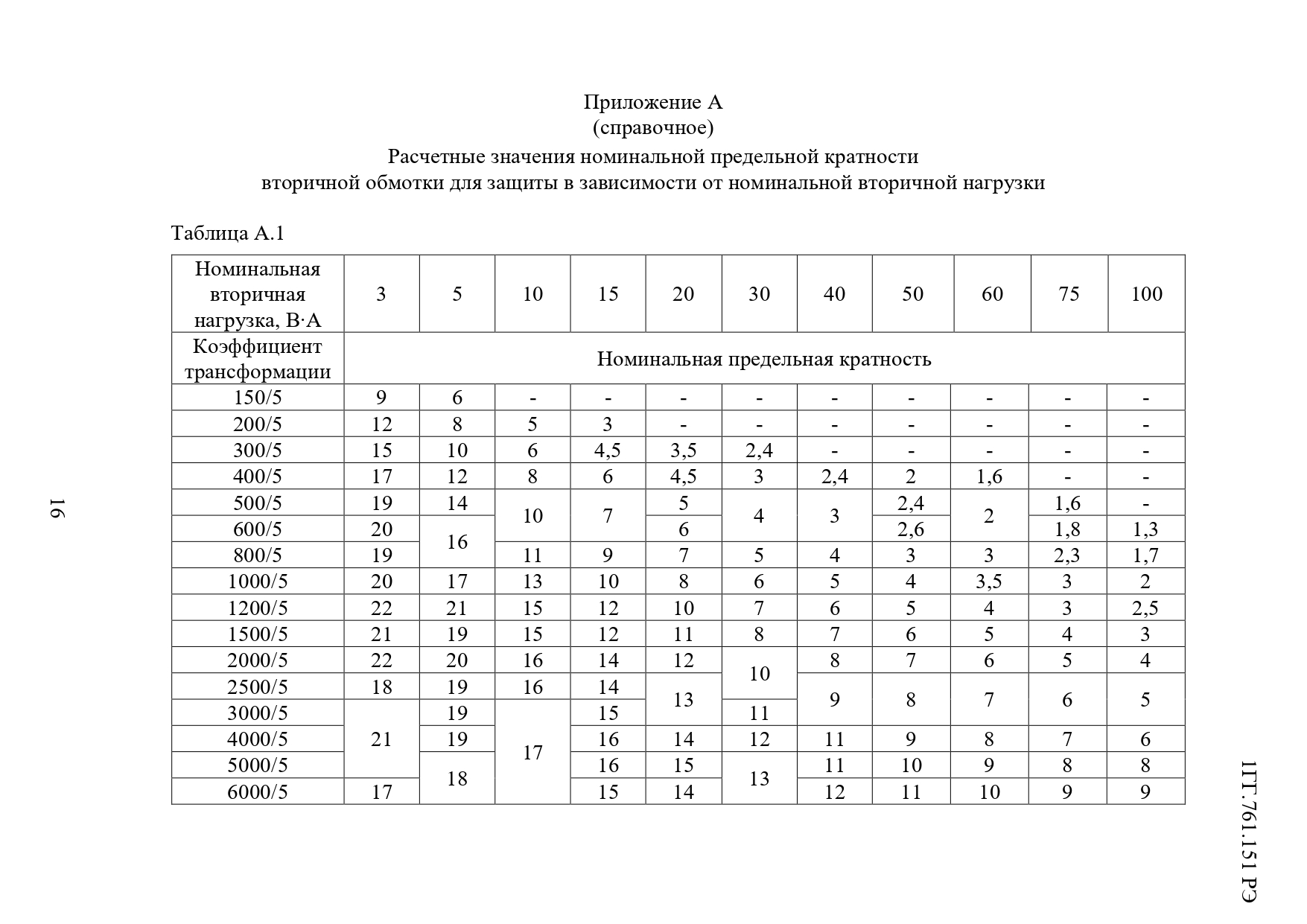

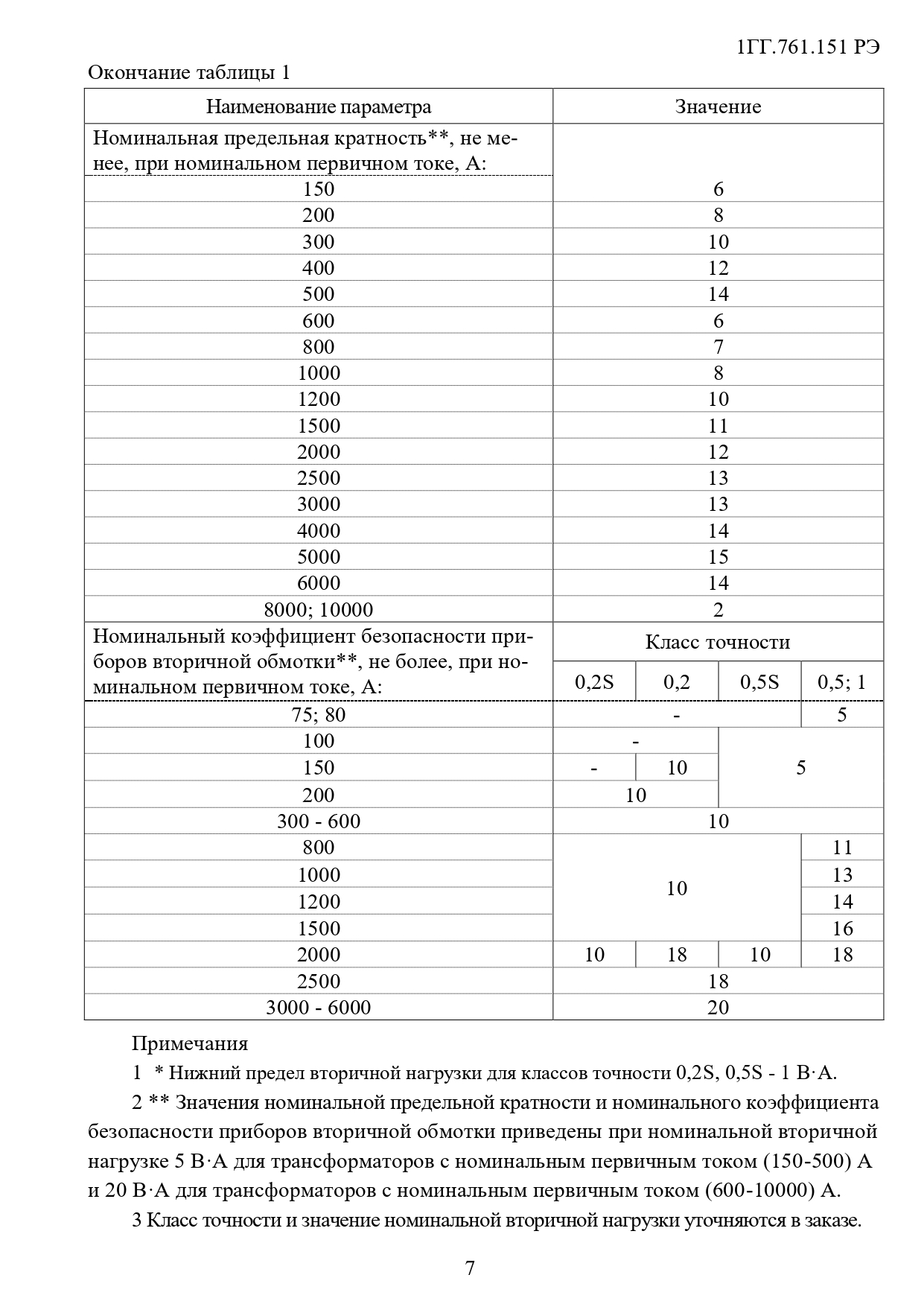

Номинальная предельная кратность:	От 2 до 22
Номинальный коэффициент безопасности приборов:	От 5 до 30
В скобках указана номинальная вторичная нагрузка.
