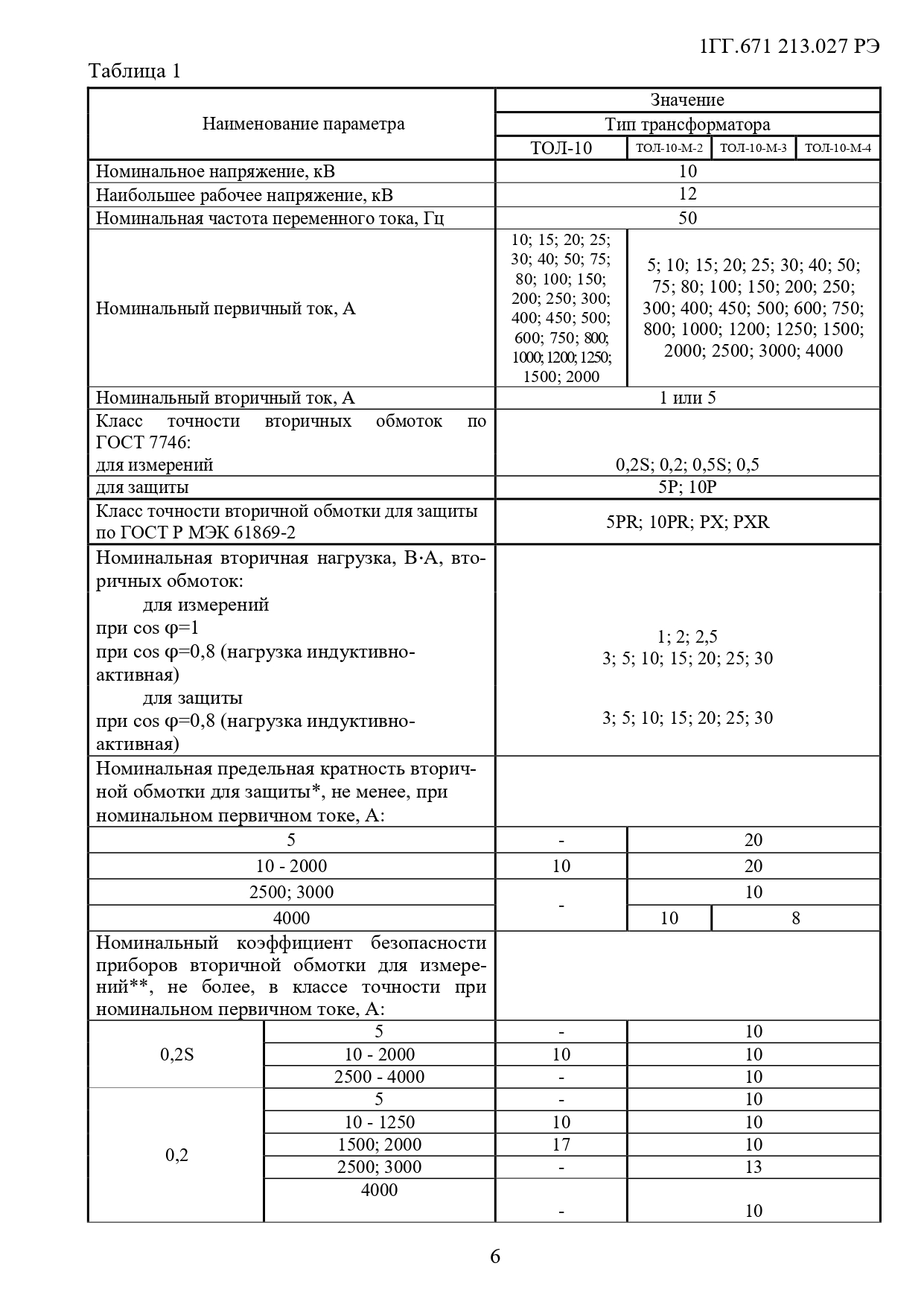

Наименование параметра
|
Значение
|
|
Количество вторичных обмоток
|
2 или 3
|
|
Номинальное напряжение, кВ
|
10 или 11
|
|
Наибольшее рабочее напряжение, кВ
|
12
|
|
Номинальная частота переменного тока, Гц
|
50 или 60
|
|
Номинальный первичный ток, А
|
10;15;20;25;30; 40;50;75;80; 100;150; 200;250; 300; 400;450;500;600;750;800;1000; 1200;1250; 1500; 2000
|
|
Номинальный вторичный ток, А
|
1; 5
|
|
Класс точности вторичных обмоток
|
|
|
- для измерений
|
0,2S; 0,2; 0,5S; 0,5 или 1
|
|
- для защиты
|
5Р; 10Р
|
|
Номинальная вторичная нагрузка вторичных обмоток с индуктивно-активным коэффициентом мощности cos φ=0,8:
|
|
|
- для измерений
|
3; 5; 10; 15; 20; 25; 30* (10)
|
|
- для защиты
|
3; 5; 10; 15; 20; 25; 30* (15)
|
|

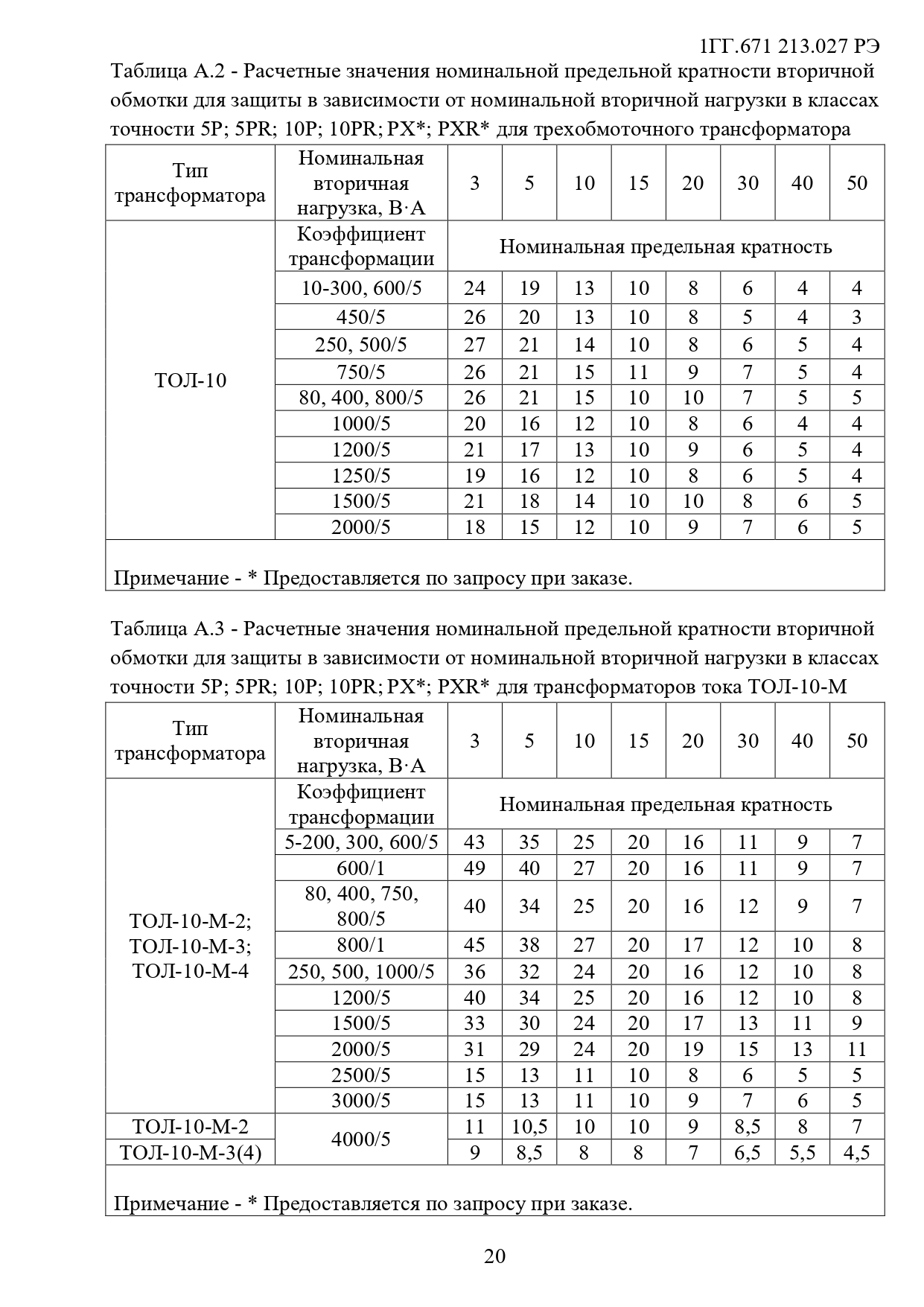

Номинальная предельная кратность вторичной обмотки для защиты, не менее
|
10
|
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более:
|
|
0,2S; 0,5S
|
окт.-00
|
10
|
|
0,2
|
10 - 1250
|
10
|
|
1500; 2000
|
17
|
|
0,5; 1
|
10 - 300; 450; 500; 600; 1000
|
14
|
|
80; 400; 750; 800; 1200; 1250
|
16
|
|
1500; 2000
|
17
|
|

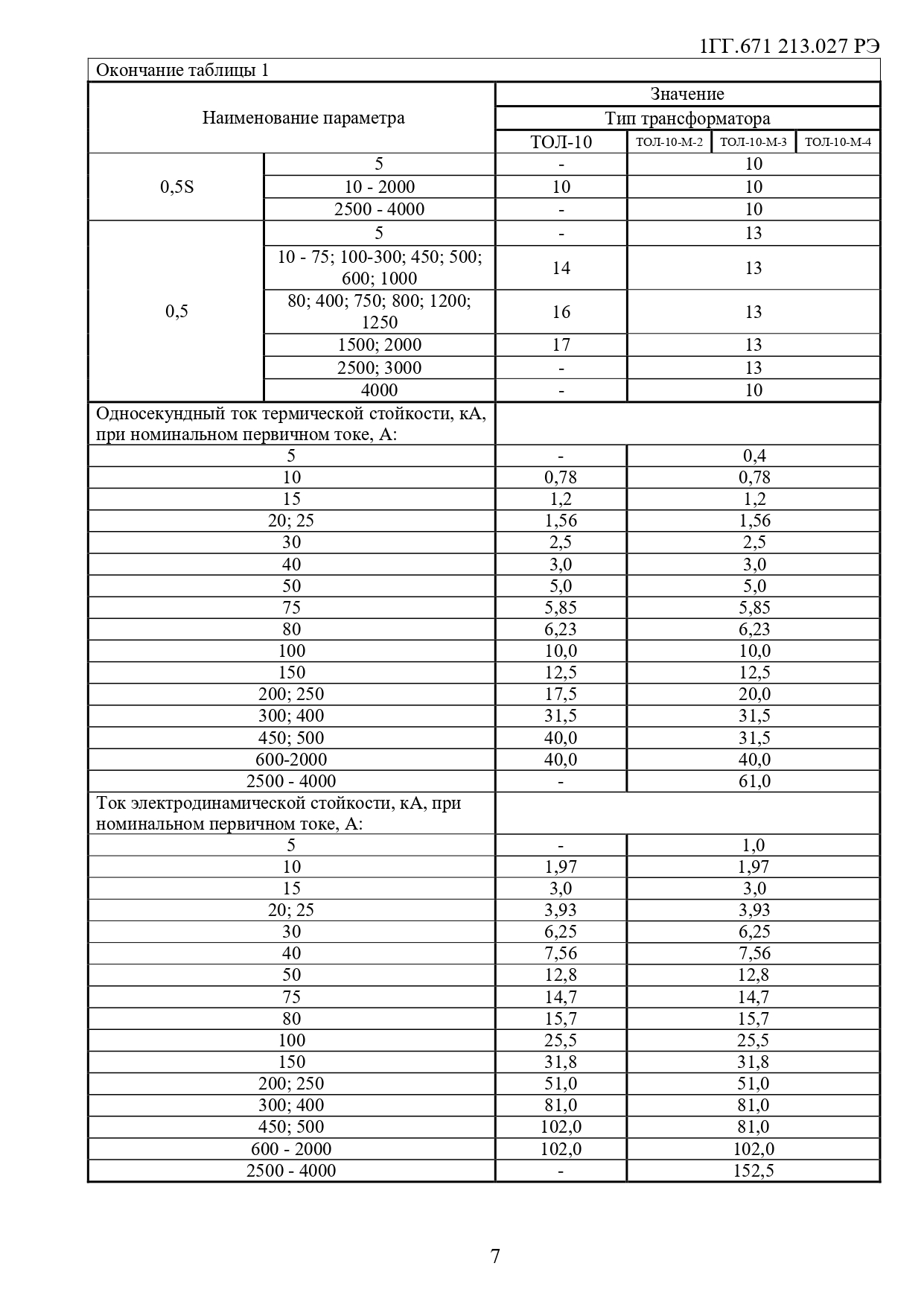

Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
|
|
|
10
|
0,78
|
|
15
|
1,2
|
|
20; 25
|
1,56
|
|
30
|
2,5
|
|
40
|
3
|
|
50
|
5
|
|
75
|
5,85
|
|
80
|
6,23
|
|
100
|
10
|
|
150
|
12,5
|
|
200; 250
|
17,5
|
|
300; 400
|
31,5
|
|
450-2000
|
40
|
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
|
|
|
10
|
1,97
|
|
15
|
3
|
|
20; 25
|
3,93
|
|
30
|
6,25
|
|
40
|
7,56
|
|
50
|
12,8
|
|
75
|
14,7
|
|
80
|
15,7
|
|
100
|
25,5
|
|
150
|
31,8
|
|
200; 250
|
51
|
|
300; 400
|
81
|
|
450-2000
|
102
|
|
Испытательное напряжение, кВ:
|
|
|
- одноминутное промышленной частоты
|
42
|
|
- грозового импульса полного
|
75
|
|
*Уточняется в заказе (в скобках указана нагрузка для серийных изделий)
|
