Трансформаторы тока ТОЛ-10-IМ

Трансформатор тока предназначен для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в сборные камеры одностороннего обслуживания (КСО).

Трансформатор тока обеспечивает передачу сигнала измерительной информации к измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ.

Трансформаторы изготавливаются в исполнении «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150.

Срок службы 30 лет. Рабочее положение – любое.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Межповерочный интервал – 16 лет.

ТУ16-2011 ОГГ.671 210.001 ТУ

Класс напряжения, кВ10

Климатическое исполнениеУХЛ2; Т2

Номинальный первичный ток, А5—2000

Технические характеристики трансформаторов ТОЛ-10-IМ

Наименование параметра	Значение
	ТОЛ-10-IМ-2	ТОЛ-10-IМ-3	ТОЛ-10-IМ-4
Номинальное напряжение, кВ	10 или 11*
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50 или 60 *
Номинальный вторичный ток, А	1 или 5
Номинальный первичный ток, А	5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000
Количество вторичных обмоток	2	3	4
Класс точности:
вторичной обмотки для измерений	0,2S; 0,2; 0,5S; 0,5
вторичной обмотки для защиты	5Р; 10Р; 5РR; 10РR
Номинальная вторичная нагрузка, В×А:	1; 2; 2,5
вторичной обмотки для измерений	3; 5; 10; 15; 20; 25; 30 ** (10)
при cos φ = 1
при cos φ = 0,8
вторичной обмотки для защиты при cos φ = 0,8	3; 5; 10; 15; 20; 25; 30 ** (15)
Номинальная предельная кратность	10
вторичной обмотки для защиты, не менее
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в классах точности:
0,5	5**(15)
0,2; 0,5S; 0,2S	5**(10)
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
5	0,4
10	0,78
15	1,2
20	1,56
30	2,5
40	3
50	5
75	5,85
80	6,23
100	10
150	12,5
200, 250	20
300, 400	40	31,5
600 - 2000	40
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
5	1
10	1,97
15	3
20	3,93
30	6,25
40	7,56
50	12,8
75	14,7
80	15,7
100	25,5
150	31,8
200, 250	51
300, 400	102	81
600 - 2000	102

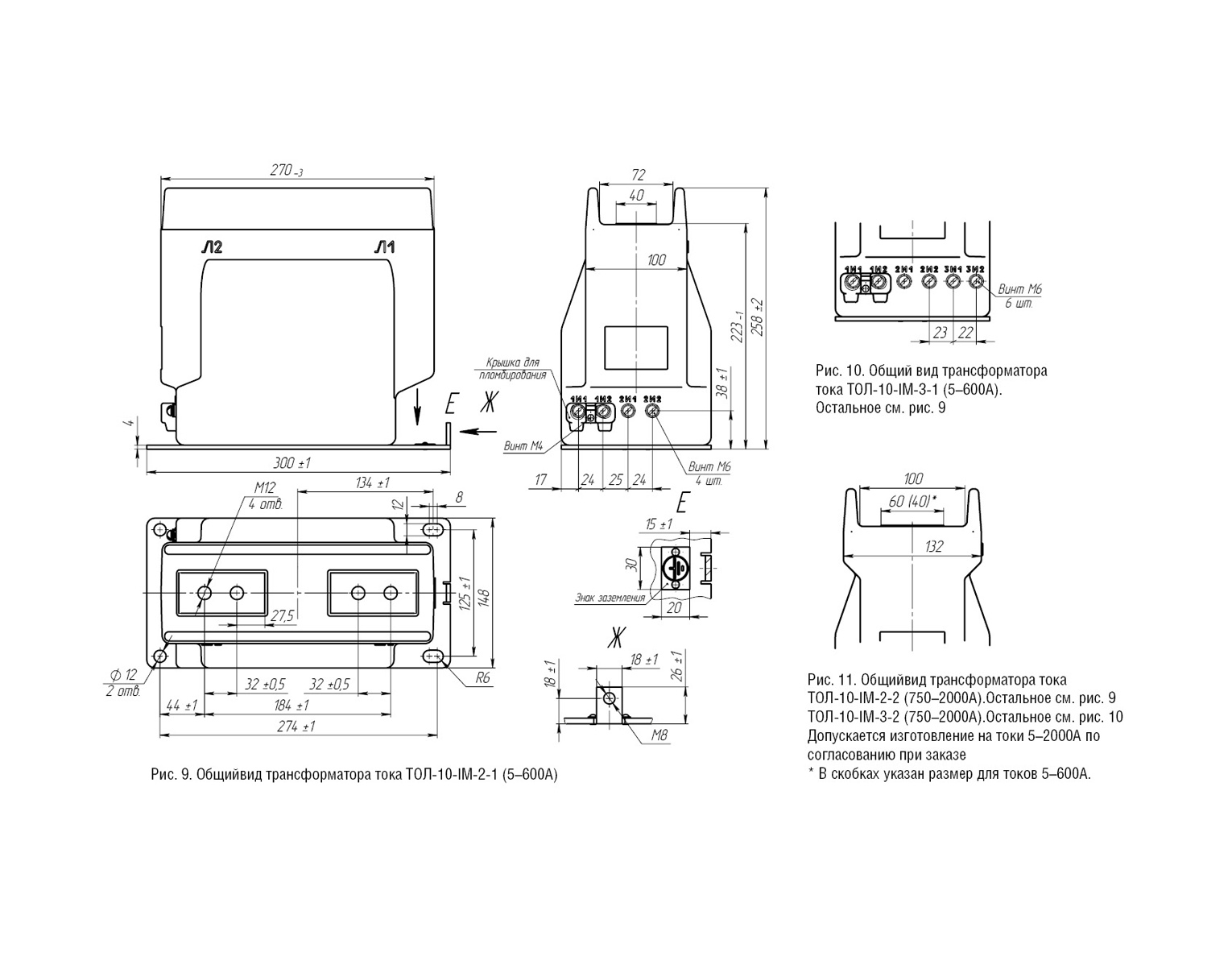

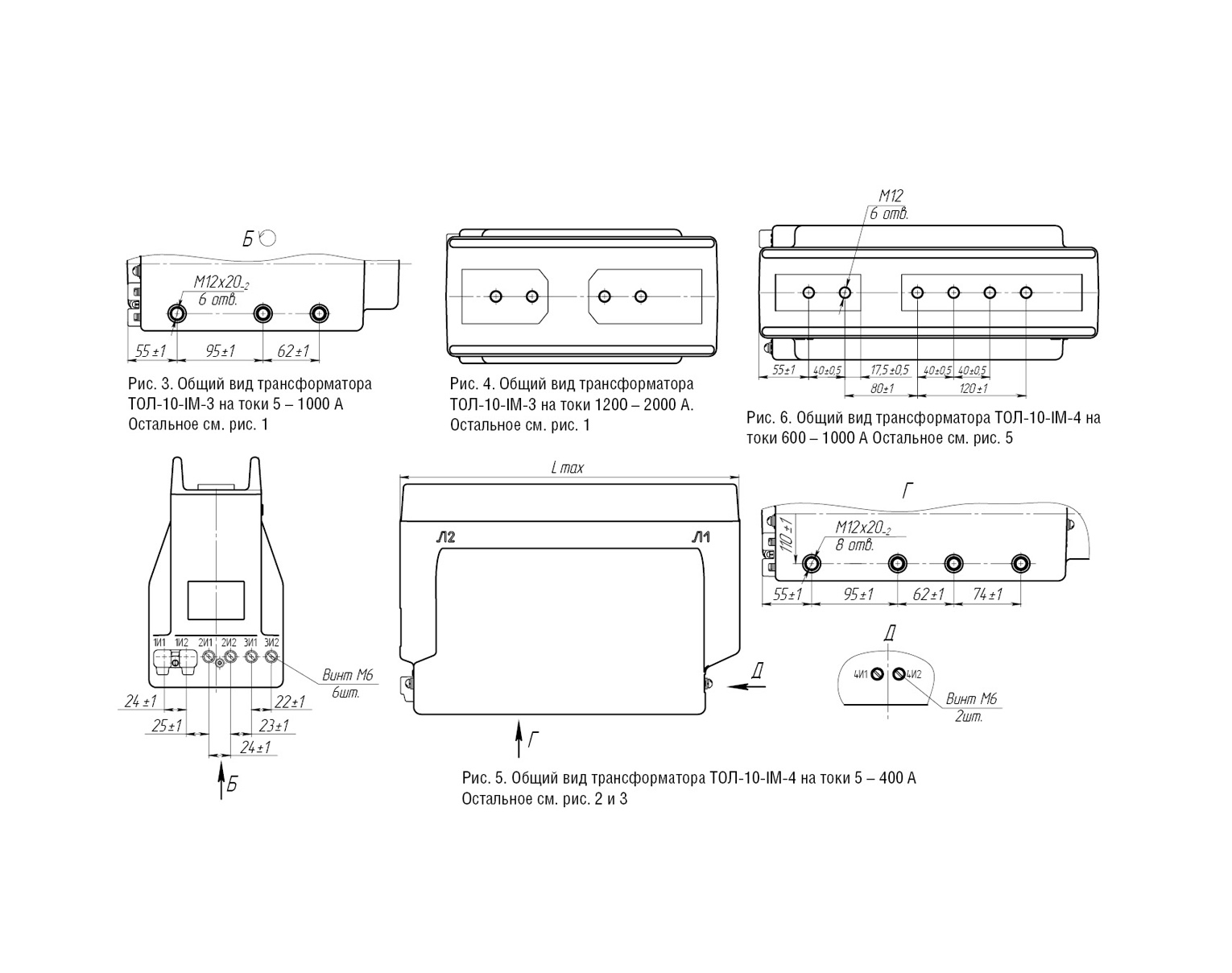

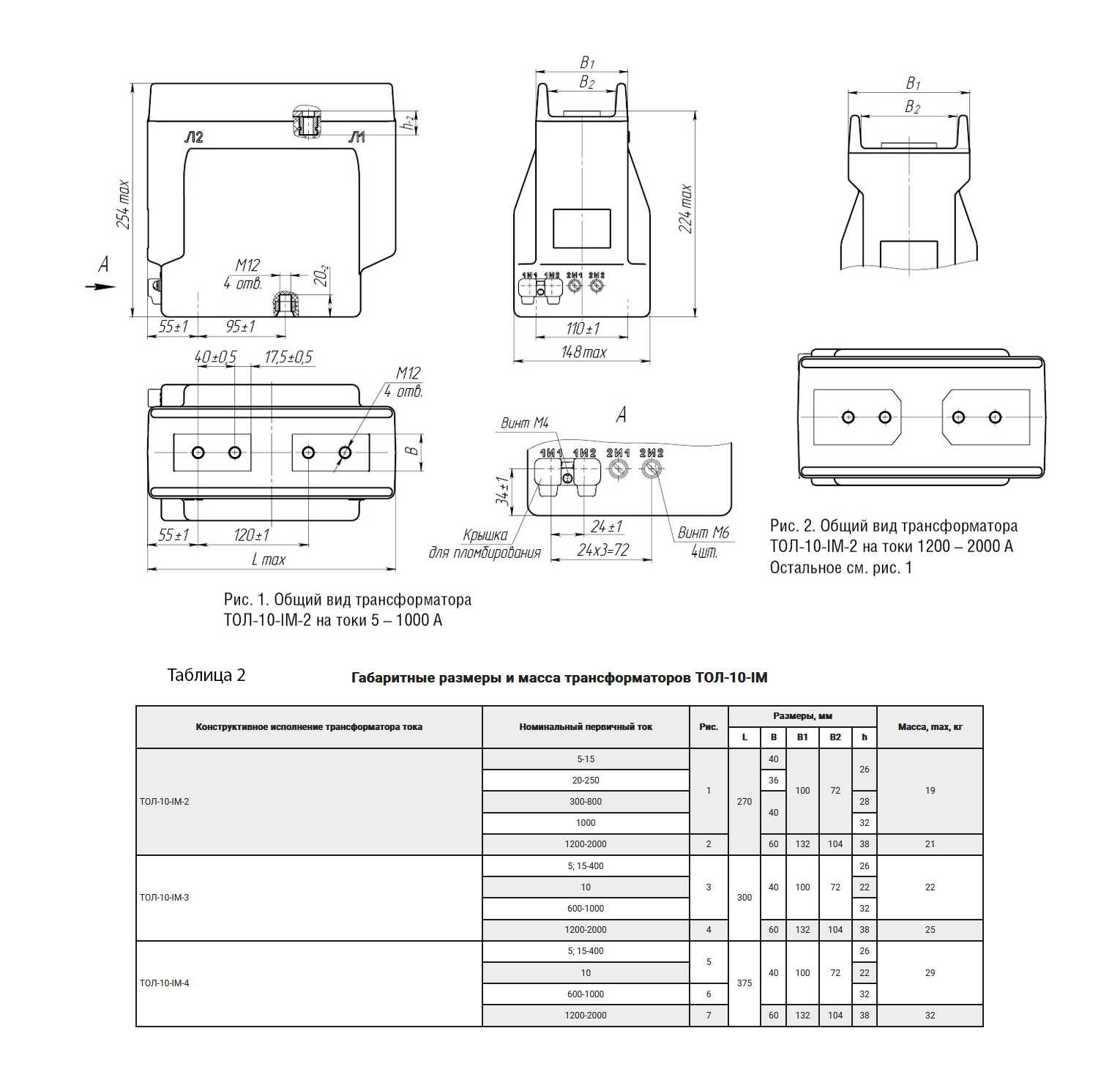

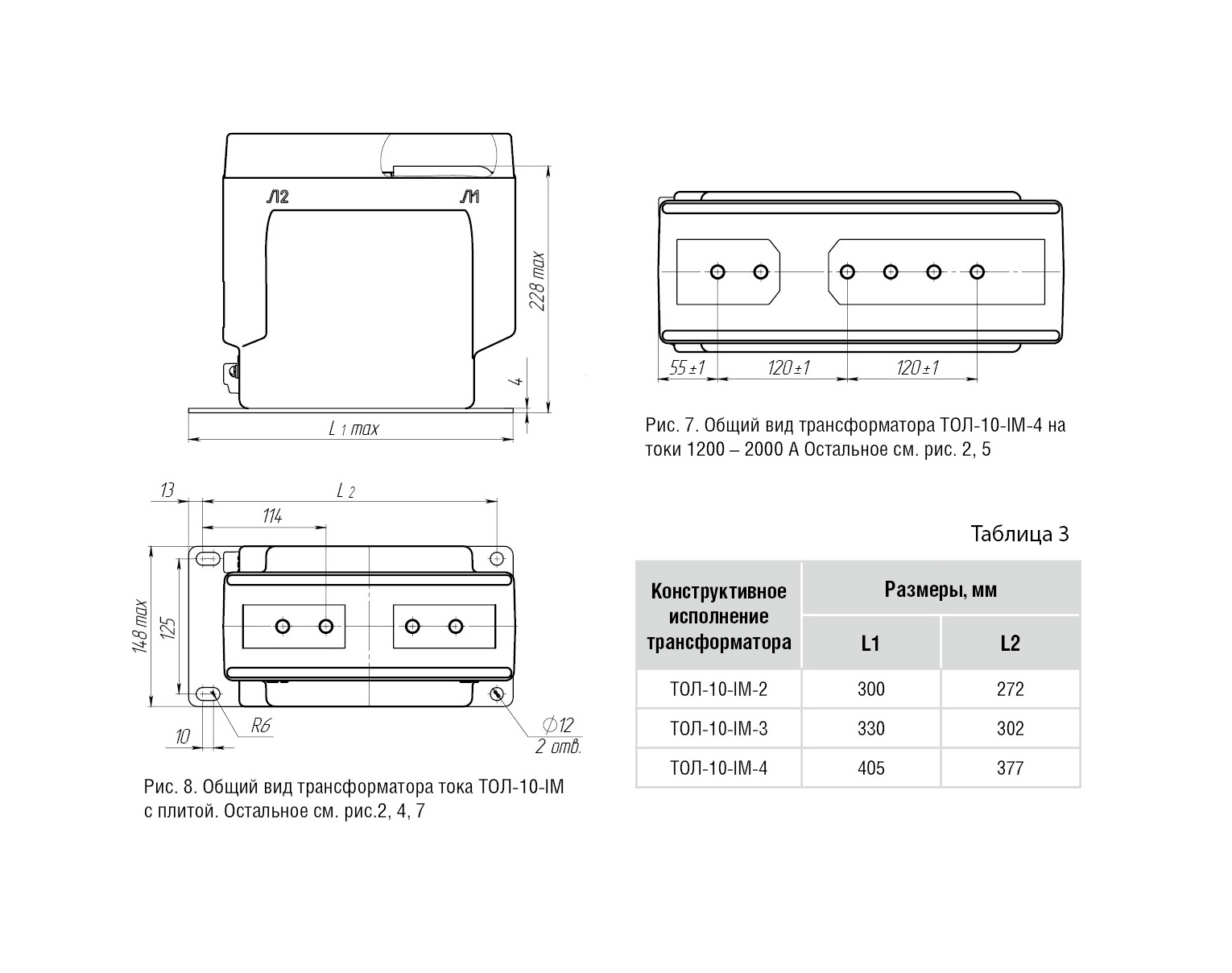

Возможно изготовление трансформаторов с параметрами отличными от номинальных. * Только для поставок на экспорт. ** В соответствии с заказом, в скобках указаны стандартные значения. Возможно изготовление трансформаторов с плитой, см. рис.8 и табл.3. Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
