Трансформаторы изготовлены в климатическом исполнении «У» или «Т» категории размещения 3 по ГОСТ 15150.
Рабочее положение – любое.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Межповерочный интервал – 16 лет.
ТУ16 - 2010 ОГГ.671 225.012 ТУ
Трансформаторы тока ТПОЛ-10 представляют собой важное оборудование в системах электроснабжения, выполняющее функцию преобразования тока высокого напряжения в более низкие значения для последующего измерения и контроля. Эти устройства играют ключевую роль в обеспечении точности показаний измерительного оборудования и эффективности систем защиты.
Основное преимущество ТПОЛ-10 заключается в их способности работать в условиях высокого напряжения, сохраняя при этом высокую точность и надежность. Трансформаторы этой серии оснащены специальными защитными кожухами, что позволяет использовать их в сложных эксплуатационных условиях, включая районы с повышенной влажностью и загрязненностью воздуха.
Конструкция ТПОЛ-10 предусматривает использование качественных изоляционных материалов, которые устойчивы к температурным колебаниям и механическим повреждениям. Это обеспечивает длительный срок службы трансформатора и снижает вероятность его отказа даже при длительной эксплуатации в сложных условиях.
Трансформаторы ТПОЛ-10 часто используются в распределительных сетях, на подстанциях, а также в промышленных предприятиях для контроля за распределением электроэнергии. Их применение позволяет не только измерять потребление энергии, но и осуществлять мониторинг состояния электрической сети, что способствует предотвращению аварийных ситуаций и оптимизации работы энергосистемы.
Обслуживание и монтаж ТПОЛ-10 требуют профессионального подхода и соблюдения всех технических норм и стандартов. Правильная установка и техническое обслуживание не только продлевают срок службы устройств, но и гарантируют их безопасную и эффективную работу.
В целом, трансформаторы тока ТПОЛ-10 представляют собой надежное и функциональное решение для нужд электроэнергетики, обеспечивая точное измерение тока и защиту электрических сетей.
Номинальная вторичная нагрузка при cos j = 0,8, В·А:
обмотки для измерений
до 30* (10)
обмотки для защиты
15
Номинальный класс точности вторичной обмотки:
для измерений
0,2; 0,2S; 0,5S; 0,5; 1,0
для защиты
10Р**
Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А:
10–400
10
600, 1000
16
800
20
1500
23
2000
19
Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А:
10; 15;
76
20; 30
38
40; 100; 150; 300; 400
45
50; 75; 80; 200; 250
40
600; 800
32
1000; 1500
27
2000
21
Кратность тока электродинамической стойкости при номинальном первичном токе, А:
10; 15;
193
20; 30
96
40; 100; 150; 300; 400
114
50; 75; 80; 200; 250
102
600; 800
81,5
1000
68,7
1500
66,7
2000
50
Испытательное напряжение, кВ:
- одноминутное промышленной частоты
42
- грозового импульса полного
75
* Значение нагрузки уточняется в заказе (в скобках указана нагрузка для серийных изделий).
** В соответствии с заказом могут поставляться класса точности 5Р.
Технические характеристики трансформаторов ТПОЛ-10-4
Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке15В×А), не менее, при номинальном первичном токе, А:
10
10 - 400
16
600; 1000
20
800
23
1500
19
2000
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений (при номинальной вторичной нагрузке 10В×А), не более в классе точности при номинальном первичном токе, А
0,2S; 0,5S
окт.-00
10
0,2
10-1000
10
1500; 2000
17
0,5; 1
10; 15; 30; 50; 75; 100; 150; 300
10
20; 40; 80; 200; 400
12
600
16
800; 1000
17
1500
20
2000
24
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
10; 20
1,8
30; 40
3,5
50
5
75; 80
7,4
100
10
150
12,5
200
20
300-600
40
800
46
1000
58
1500; 2000
115
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
10; 20
4,5
30; 40
8,9
50
12,8
75; 80
18,6
100
25,5
150
31,8
200
51
300-600
102
800
115
1000
146
1500; 2000
289
Возможно изготовление трансформаторов с параметрами отличными от номинальных.
* Только для поставок на экспорт.
** В соответствии с заказом, в скобках указаны стандартные вторичные нагрузки.
Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода.
Длина выводов вторичных обмоток оговаривается в заказе.
3D-модель-ТПОЛ-10-(10-200)А
3D-модель-ТПОЛ-10-(300-2000)А
3D-модель-ТПОЛ-10-4(10-400)
3D-модель-ТПОЛ-10-4(600-1500)
3D-модель-ТПОЛ-10-4(2000)
Опросный лист на трансформаторы тока
Сертификаты ТЛ, ТПОЛ, ТПЛ, ТПЛК

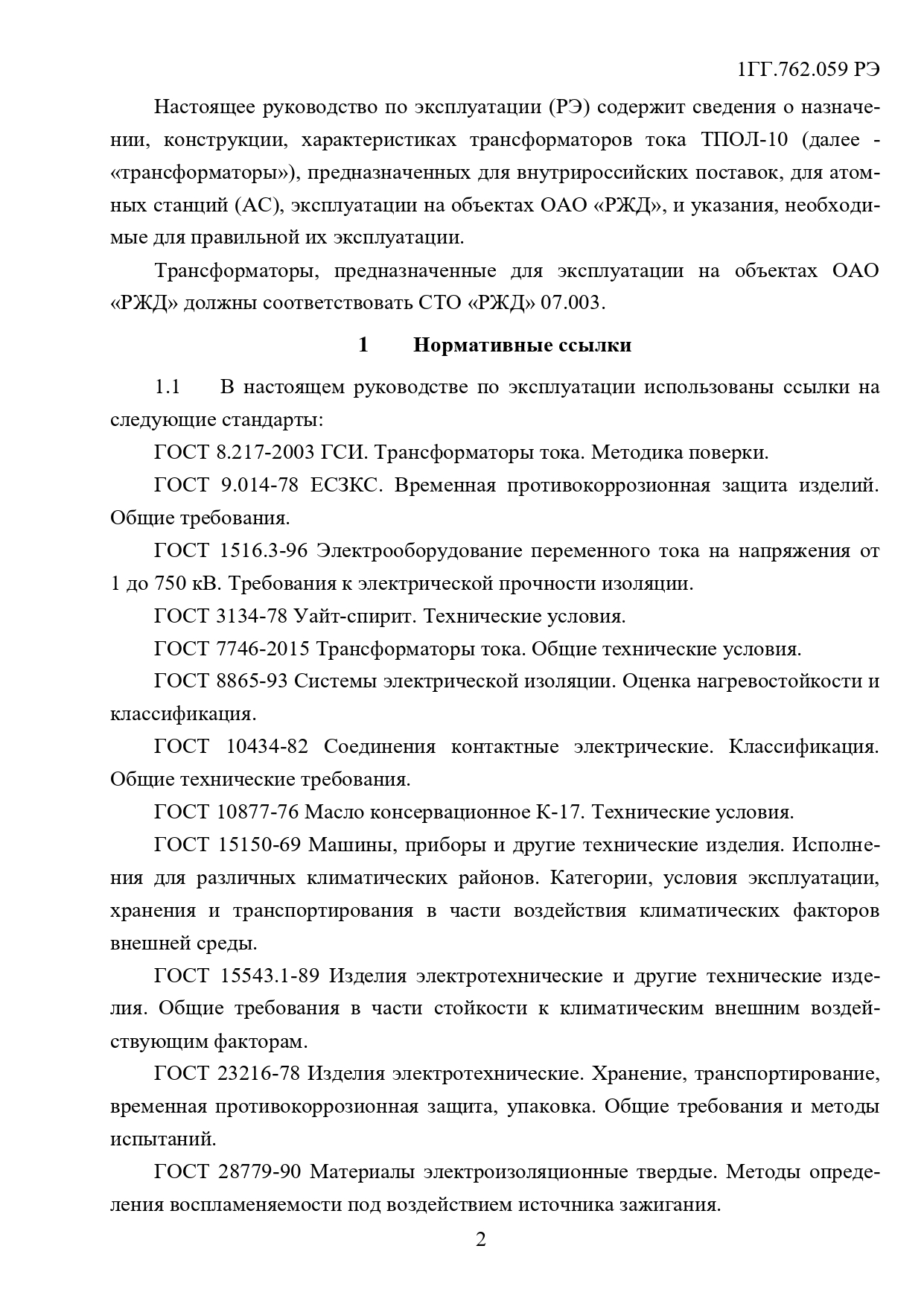

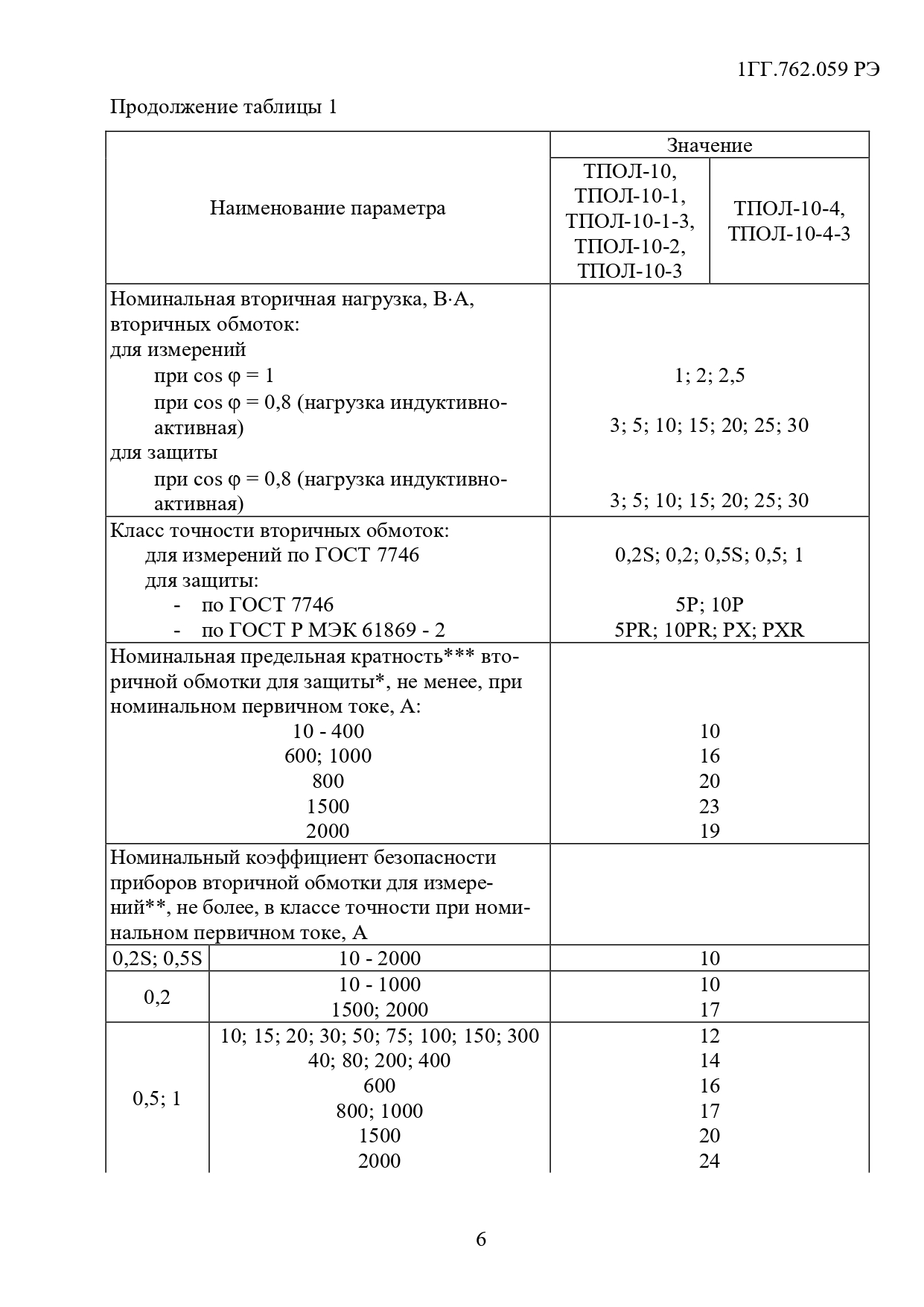

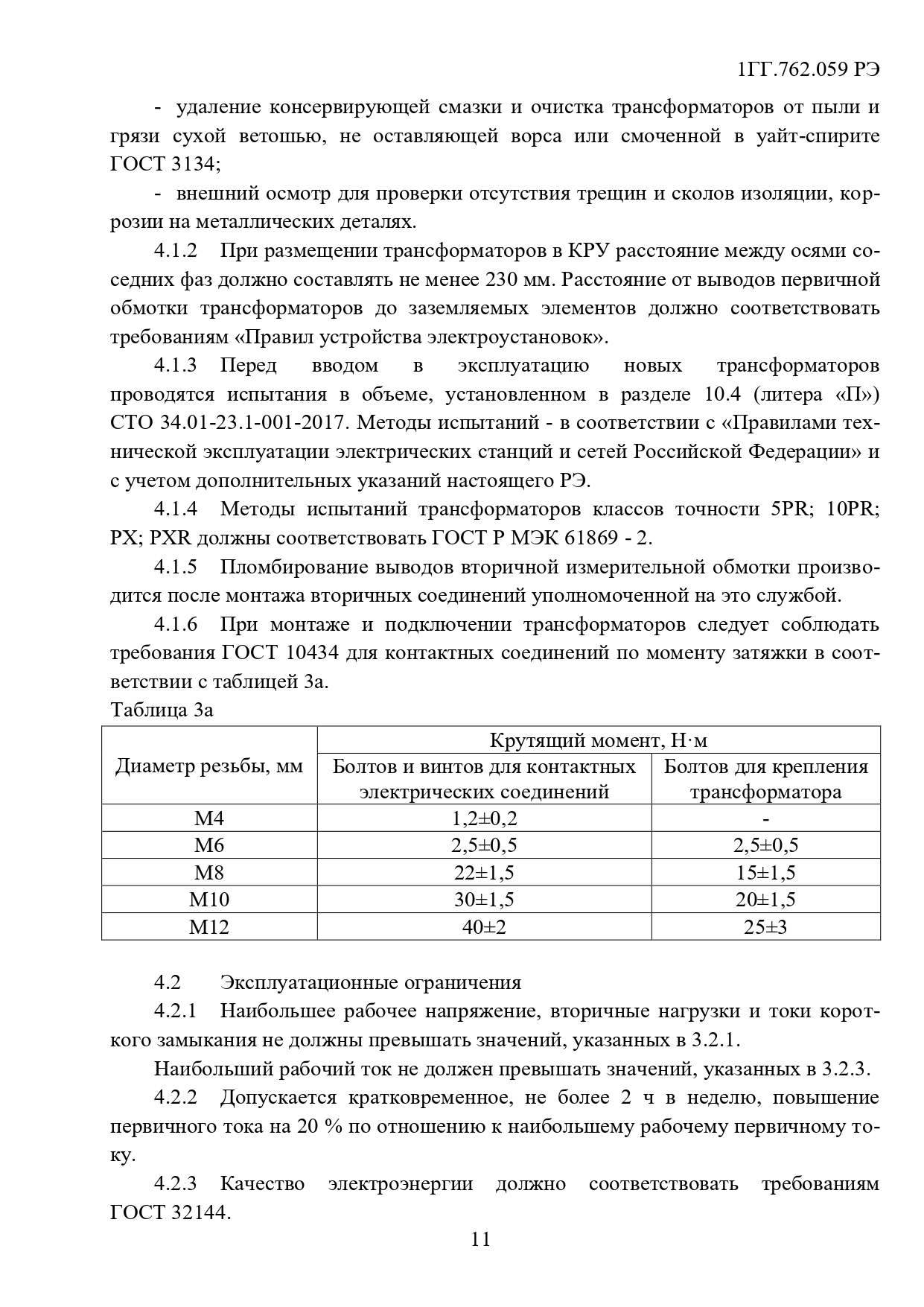

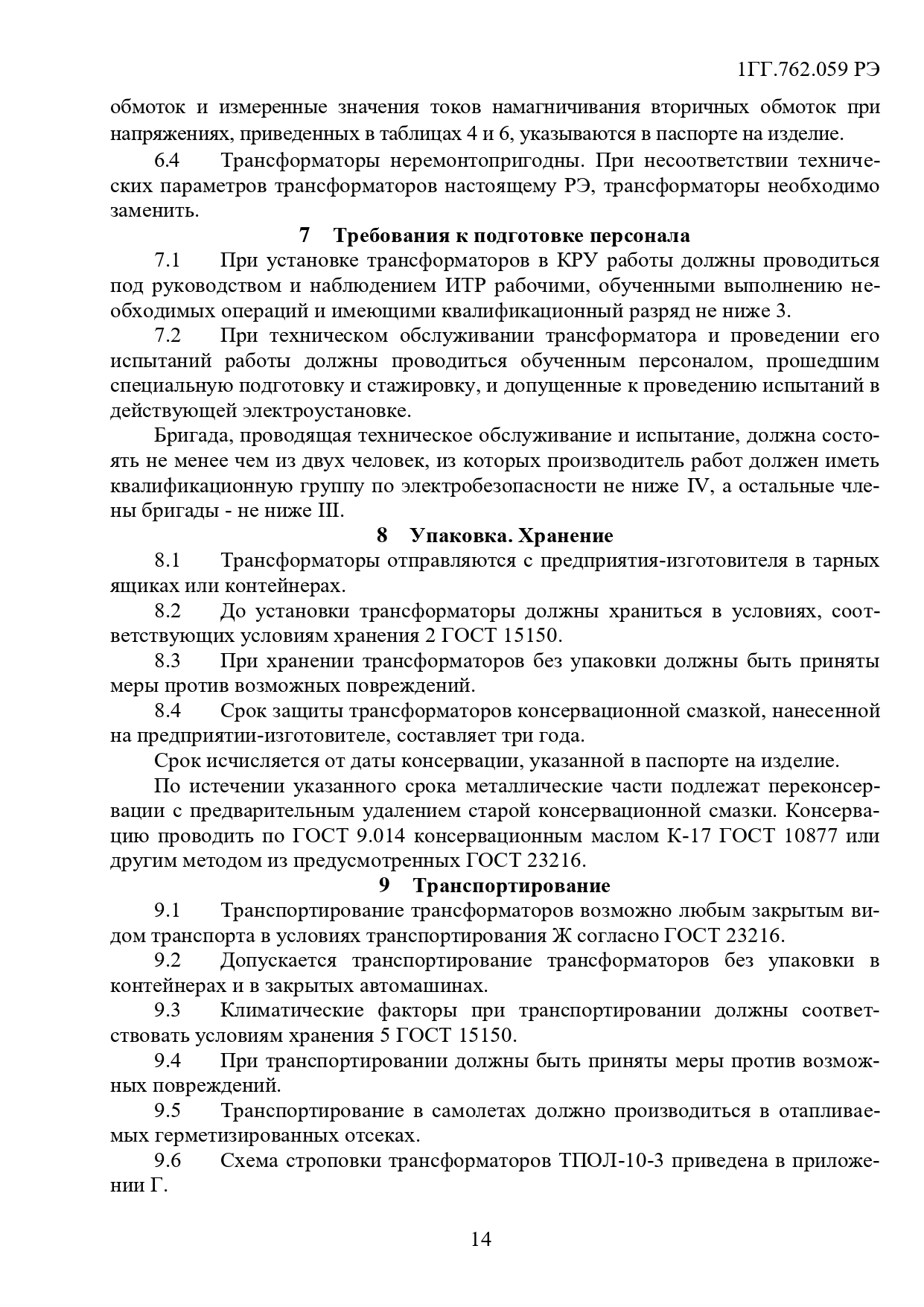

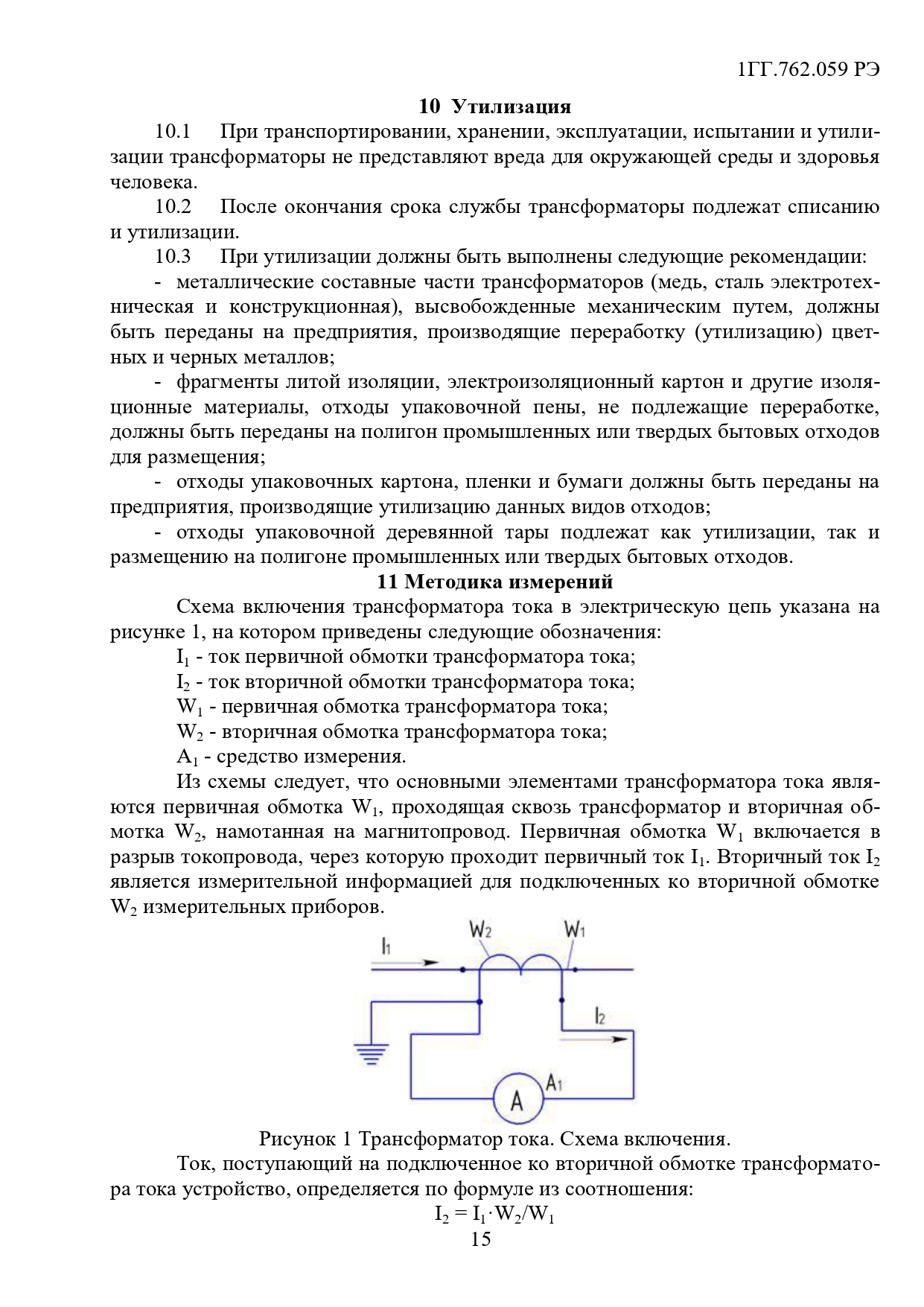

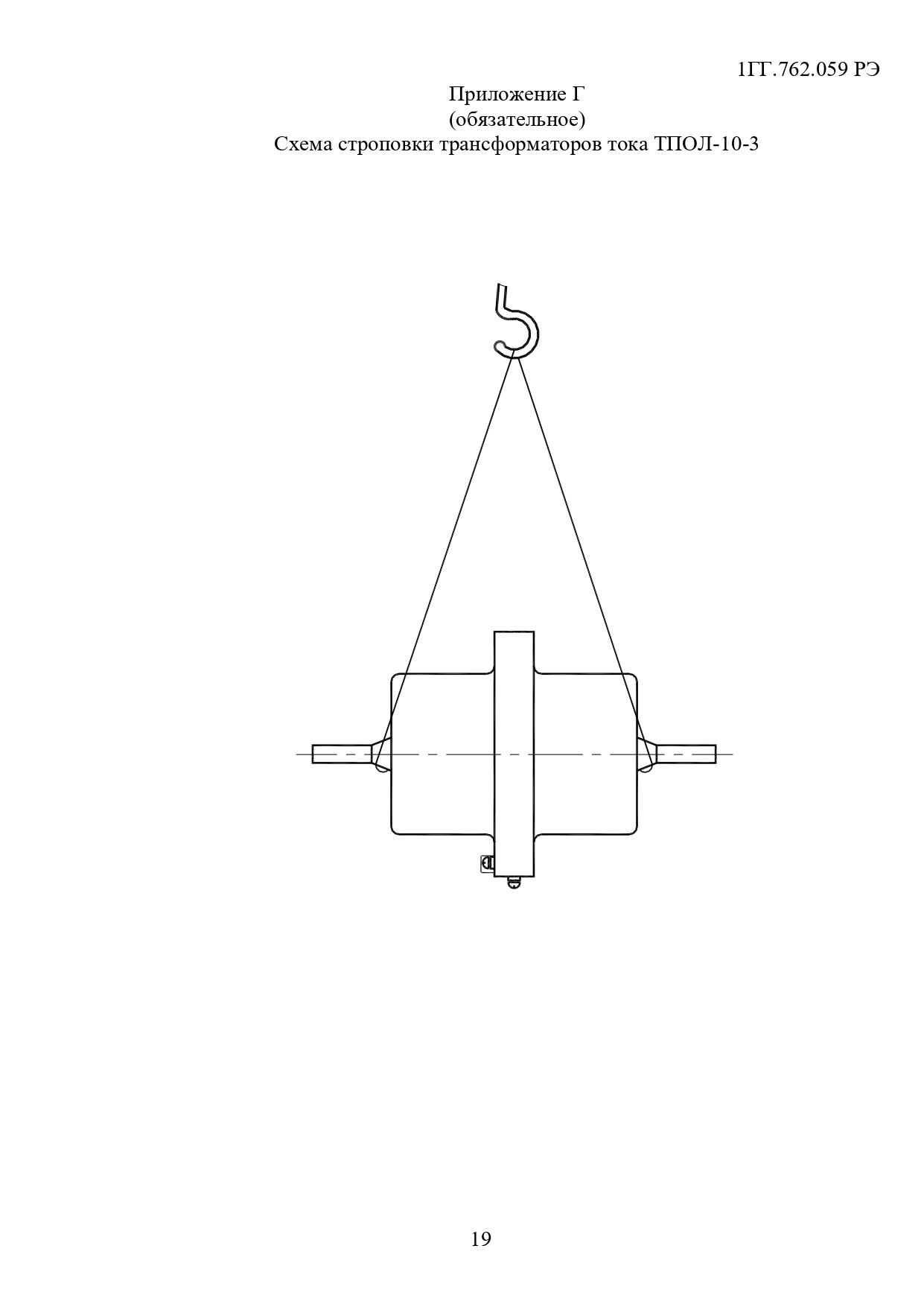

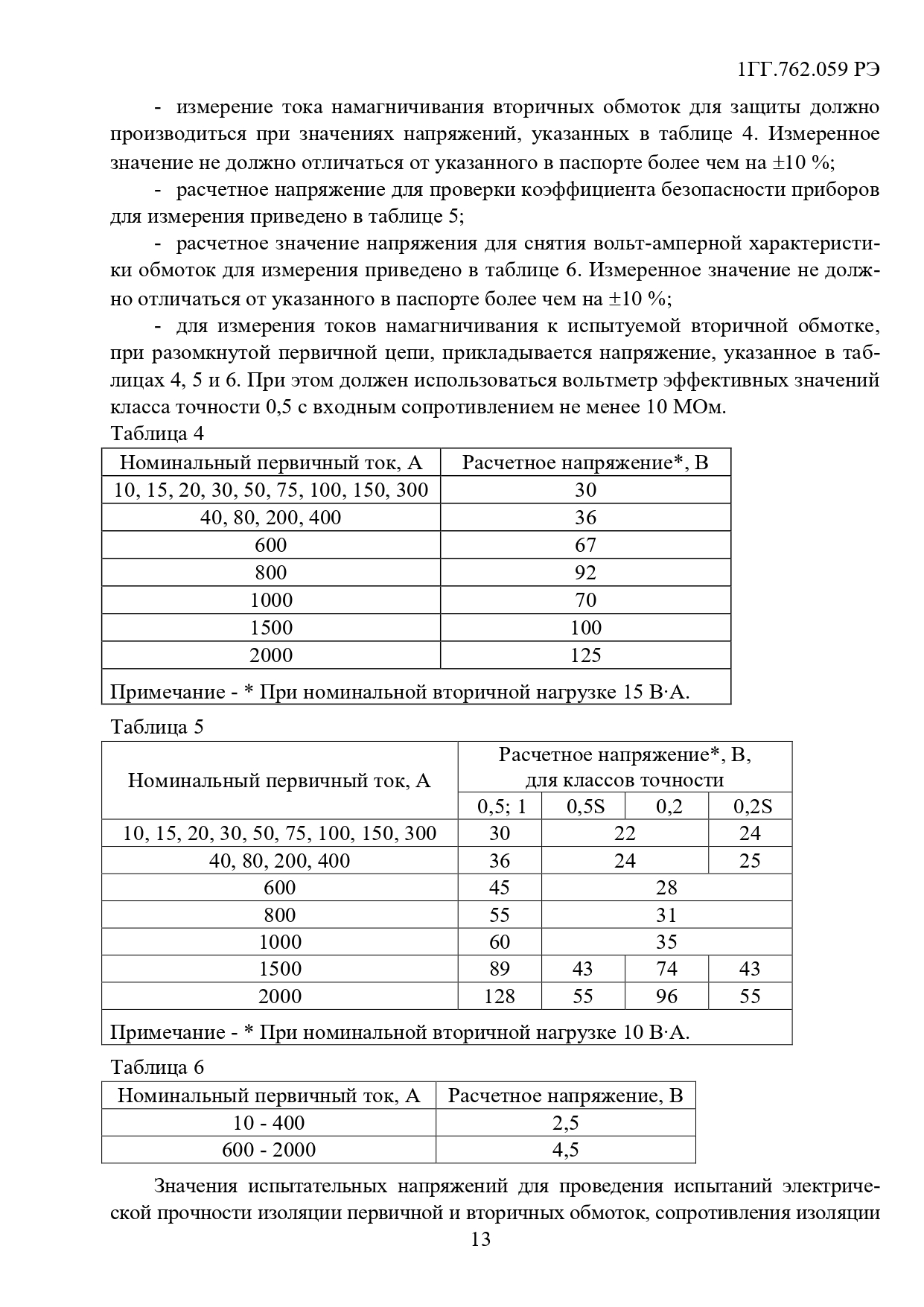

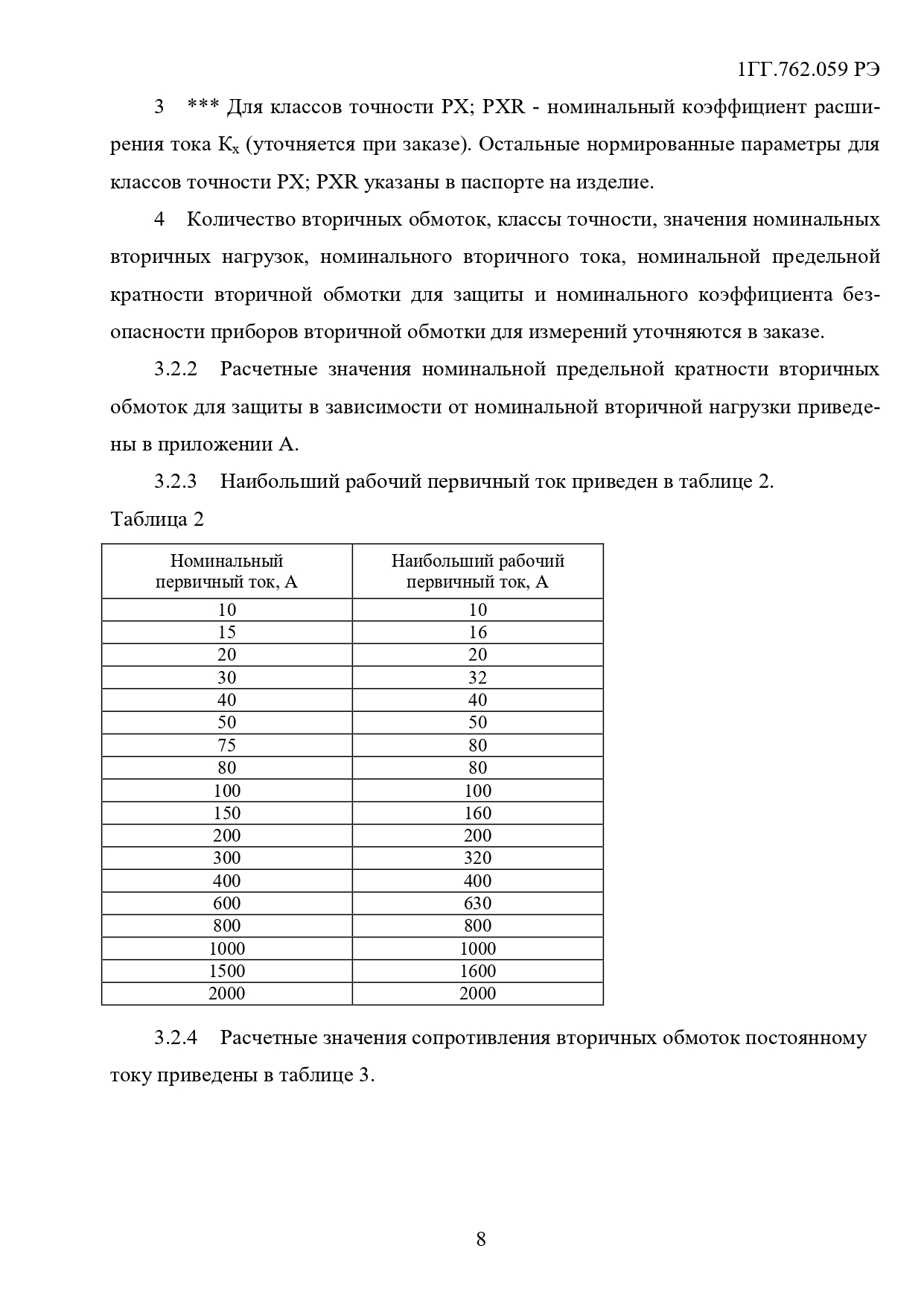

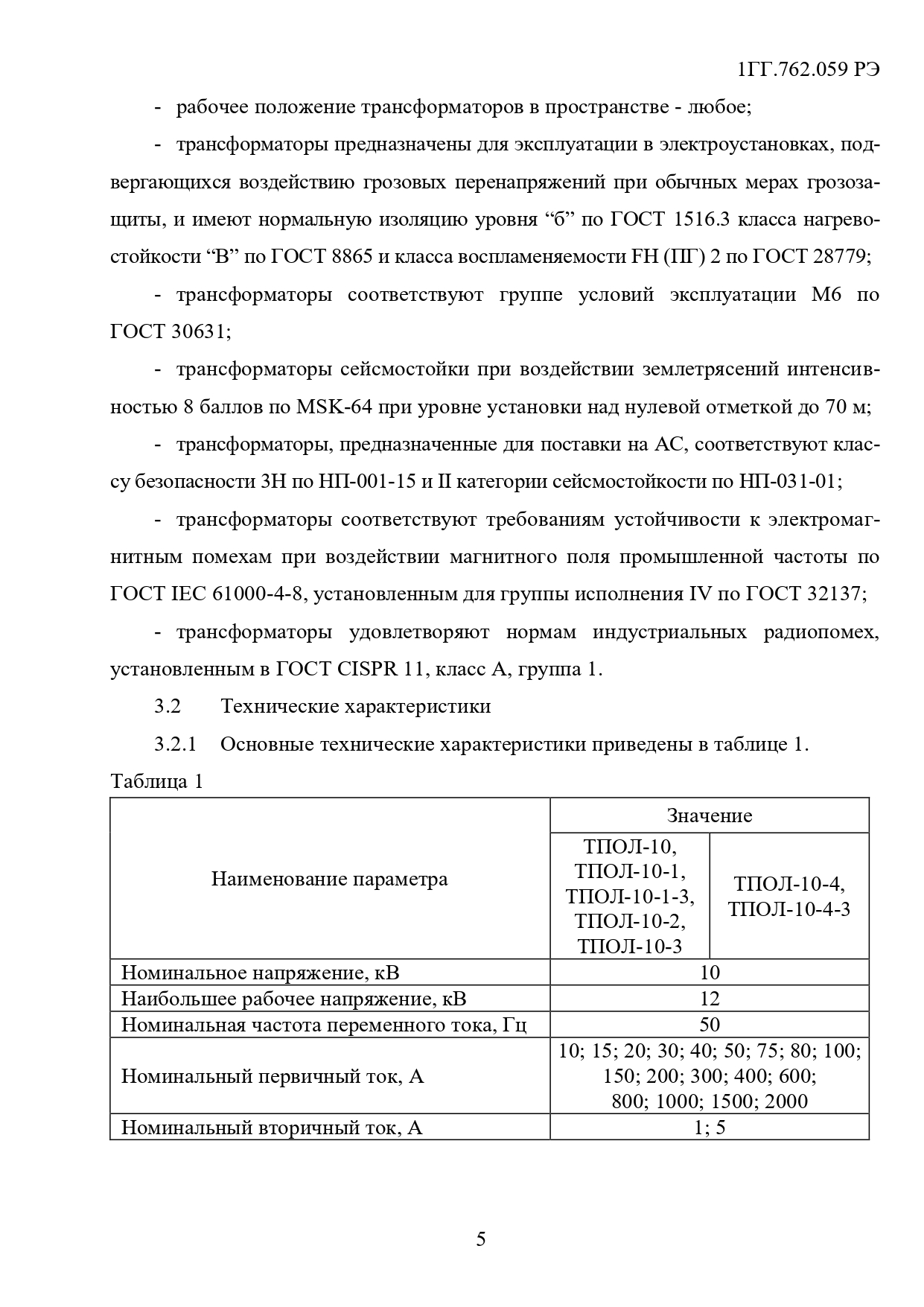

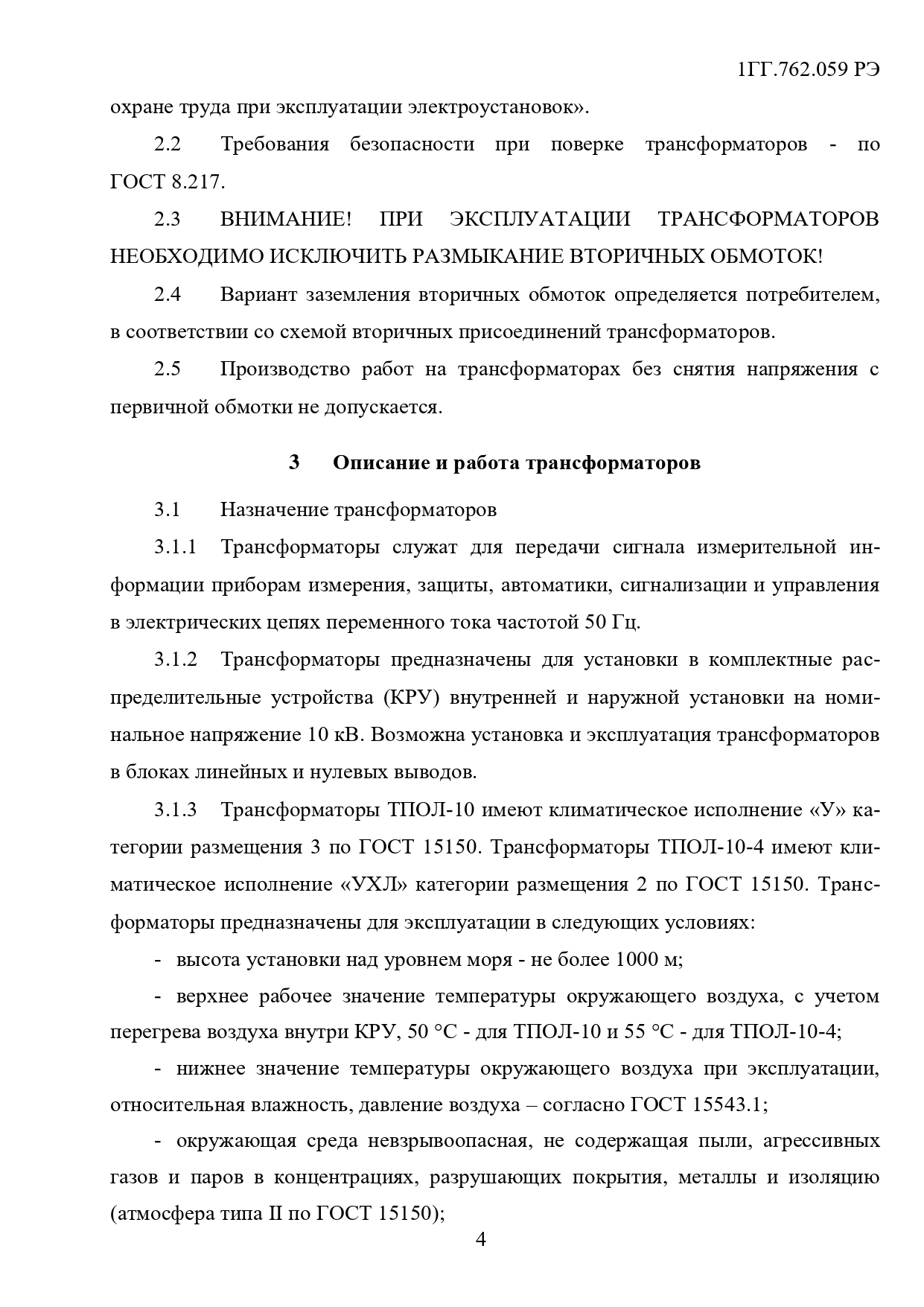

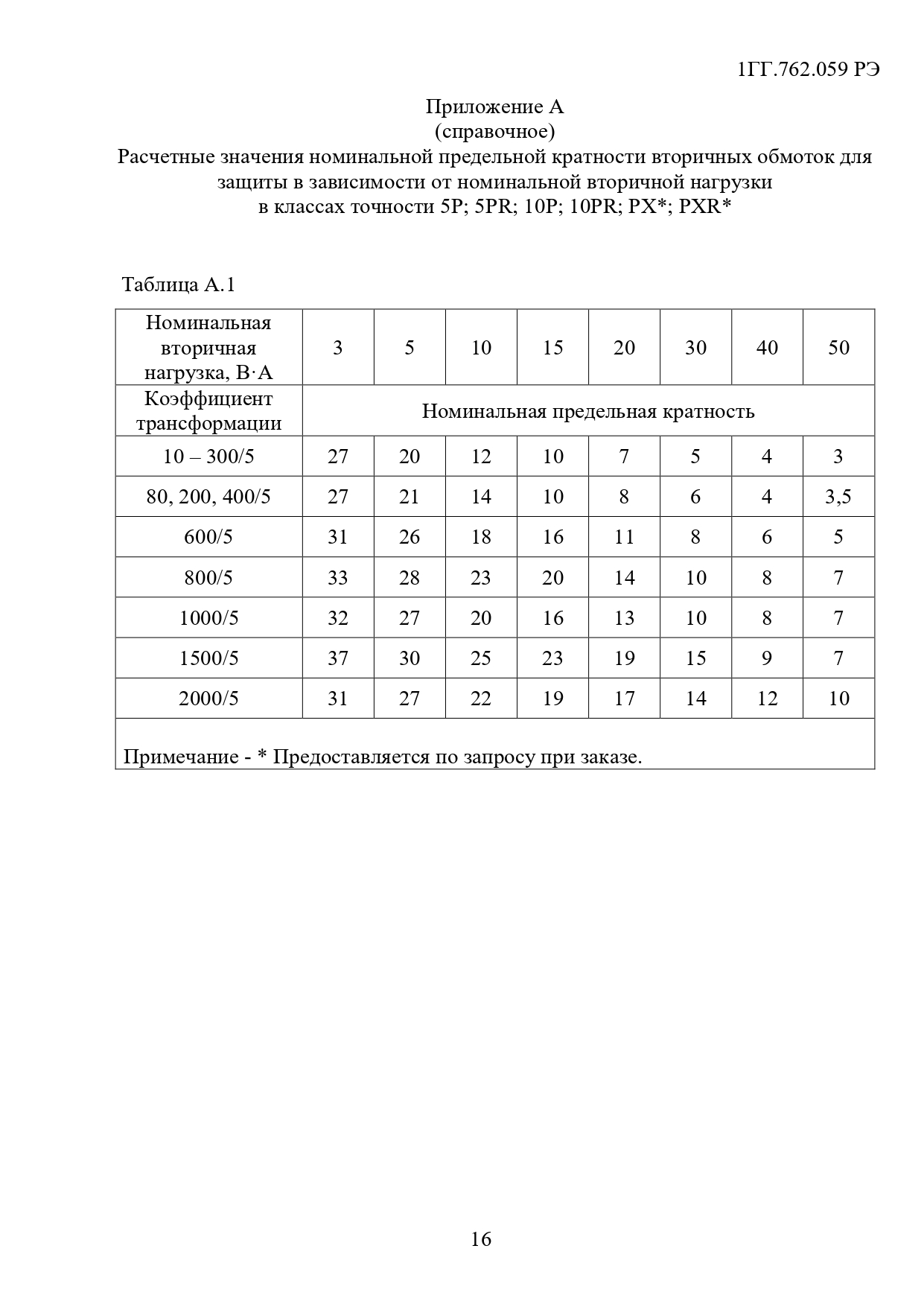

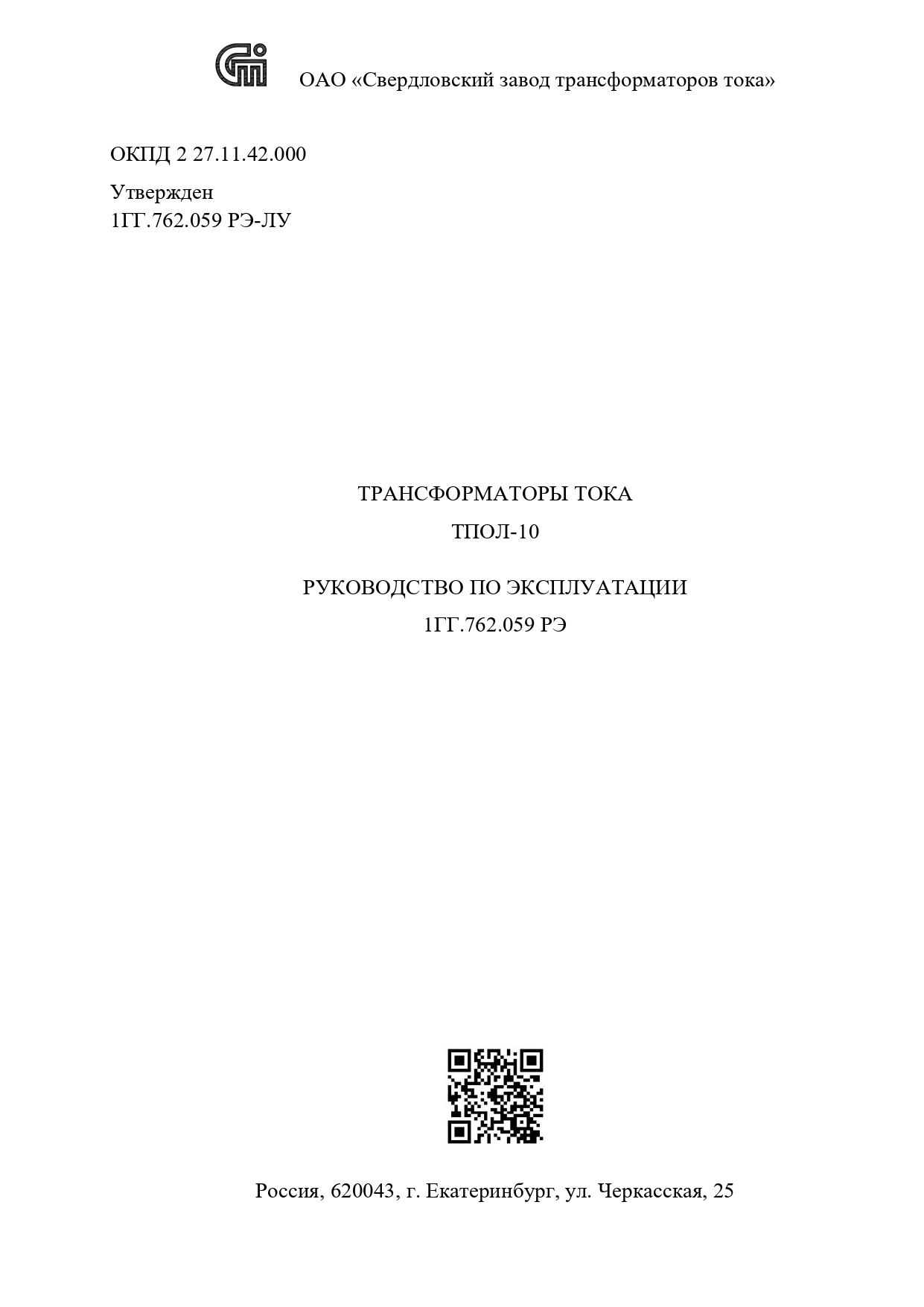

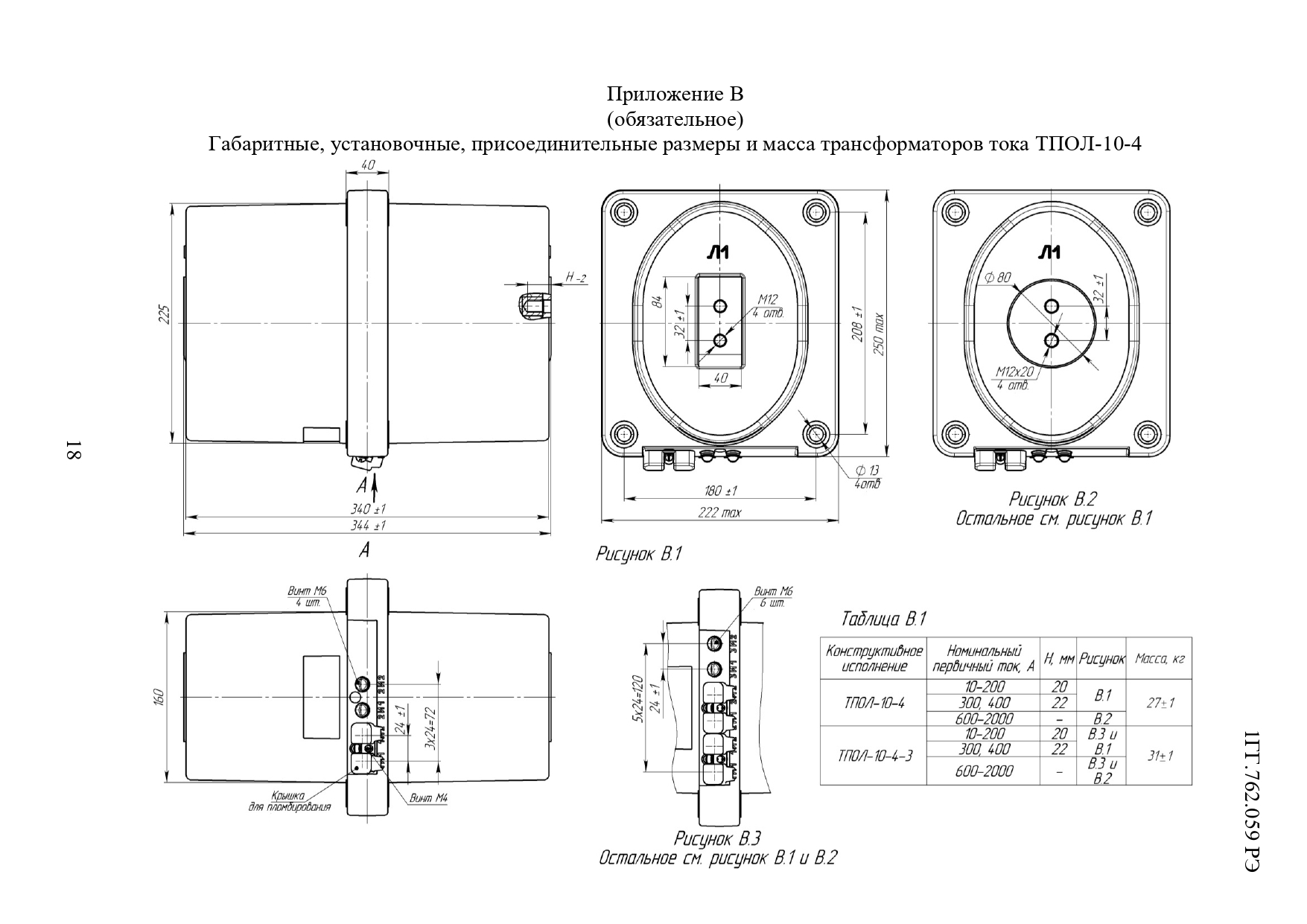

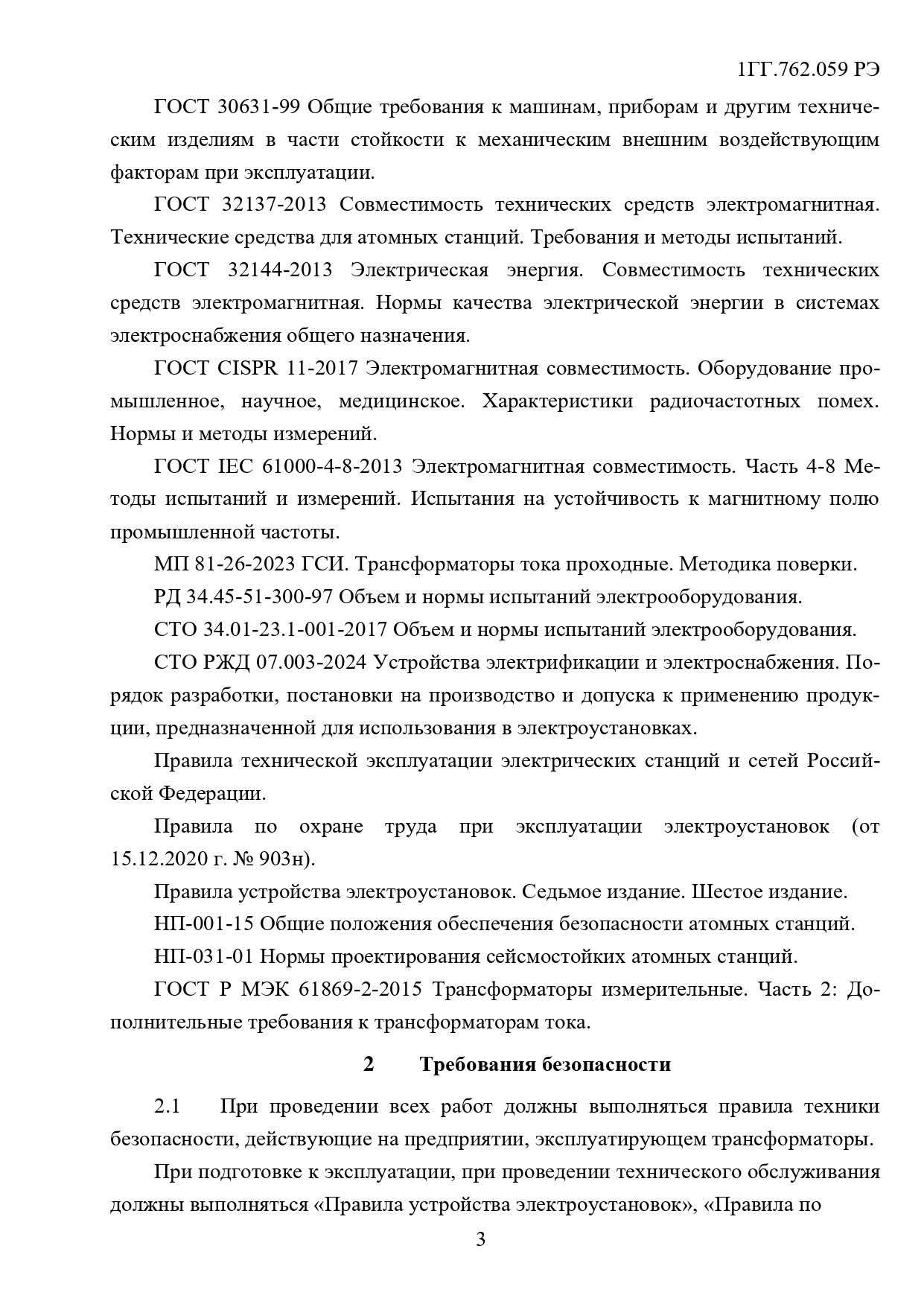

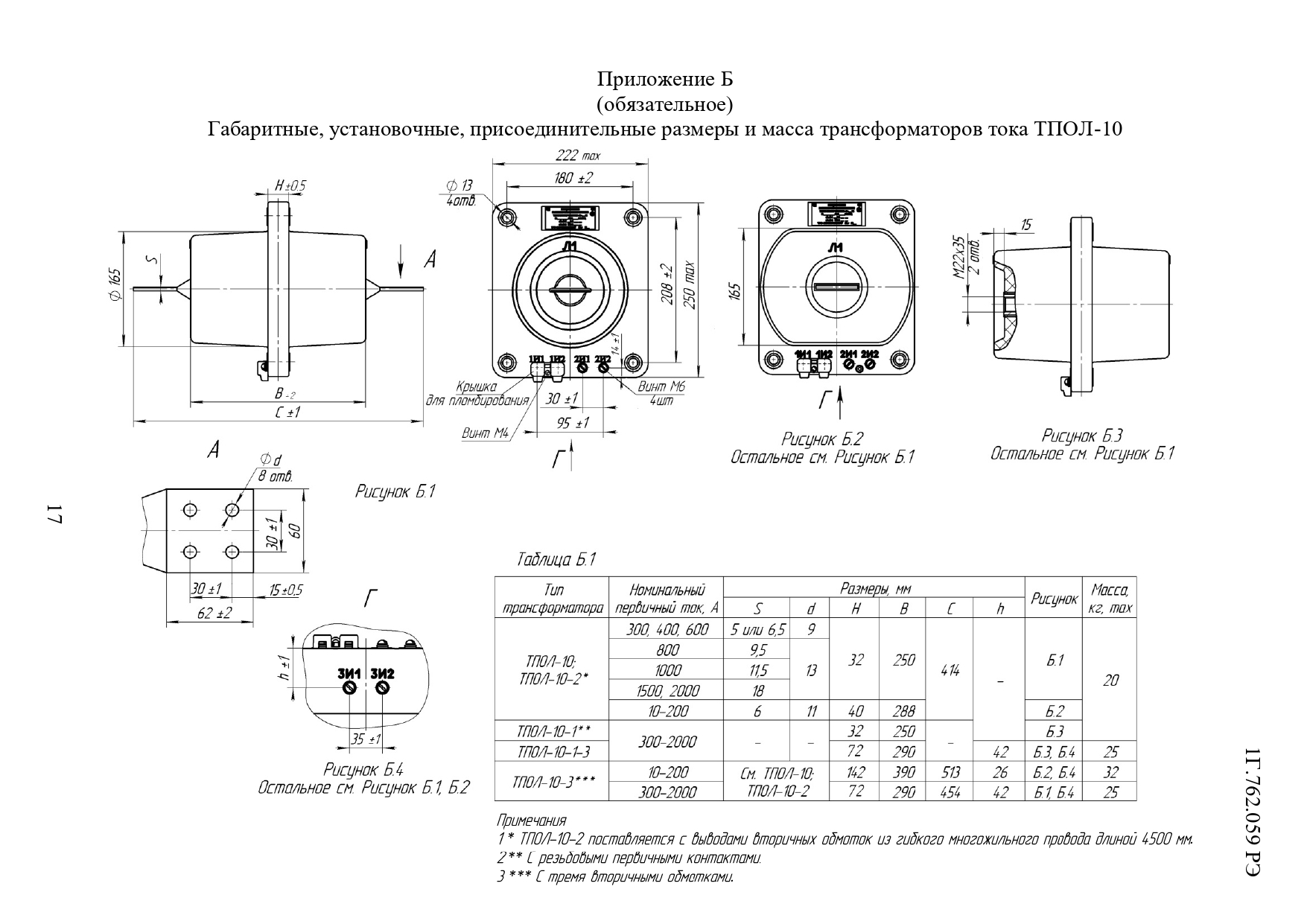

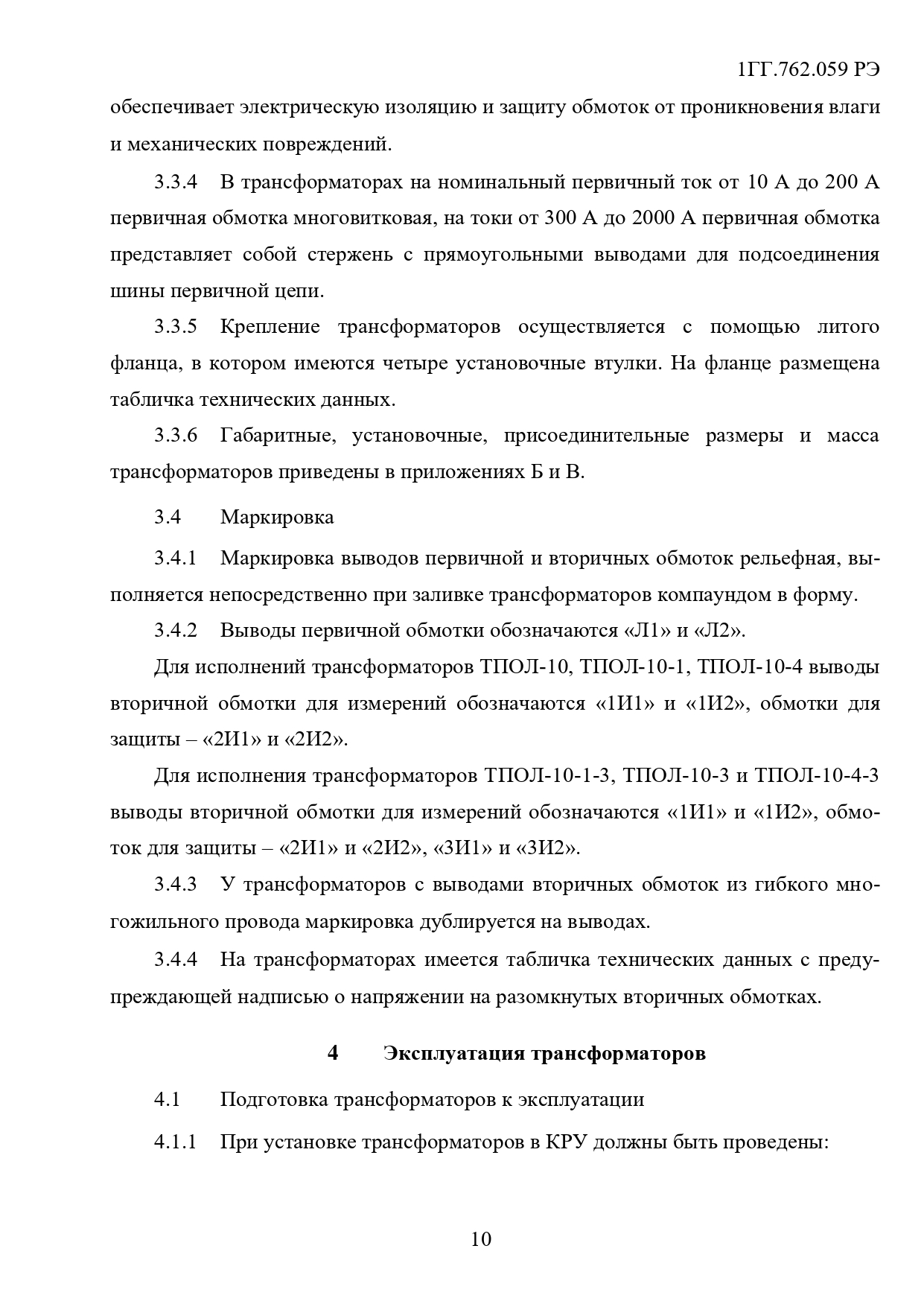

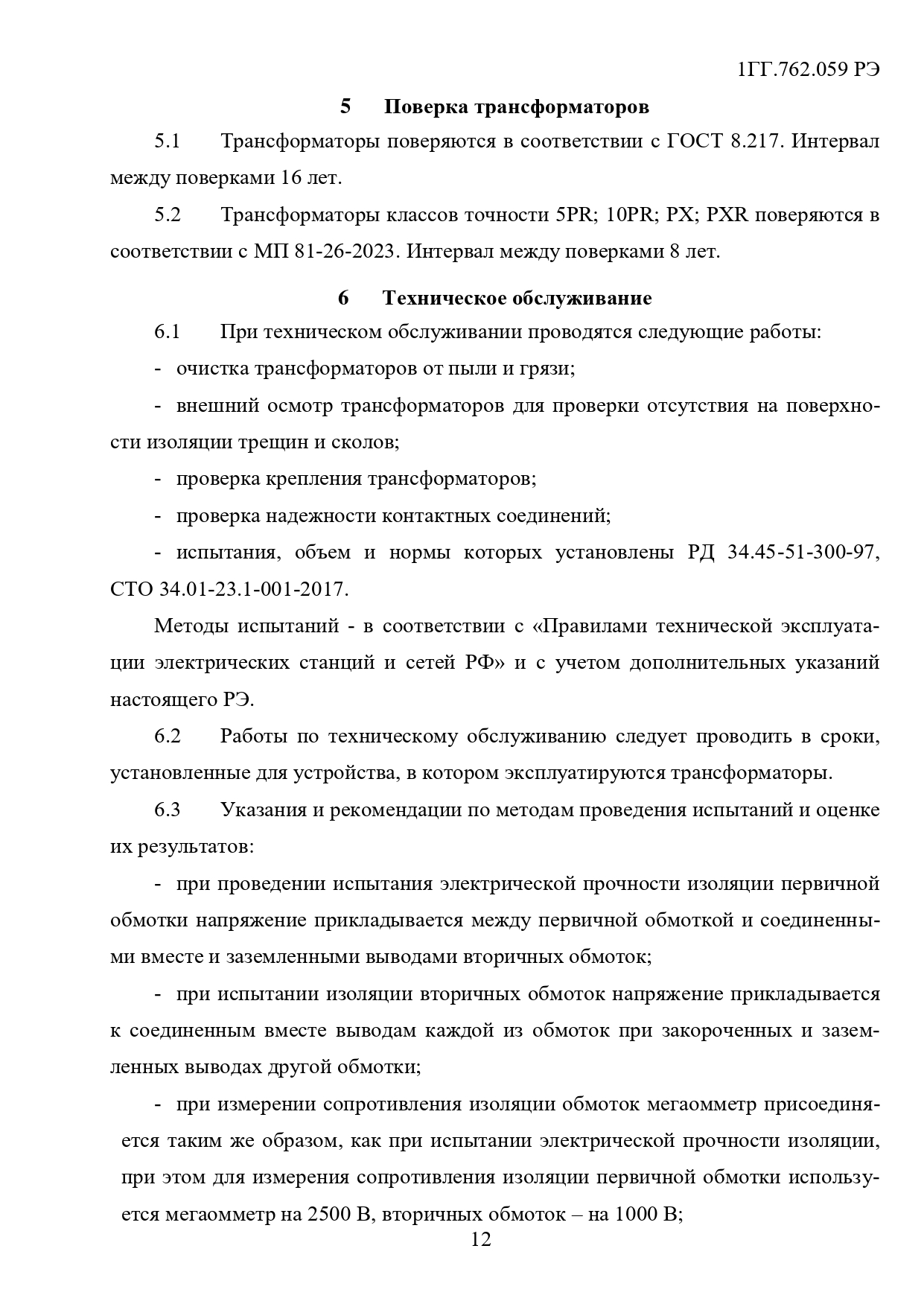

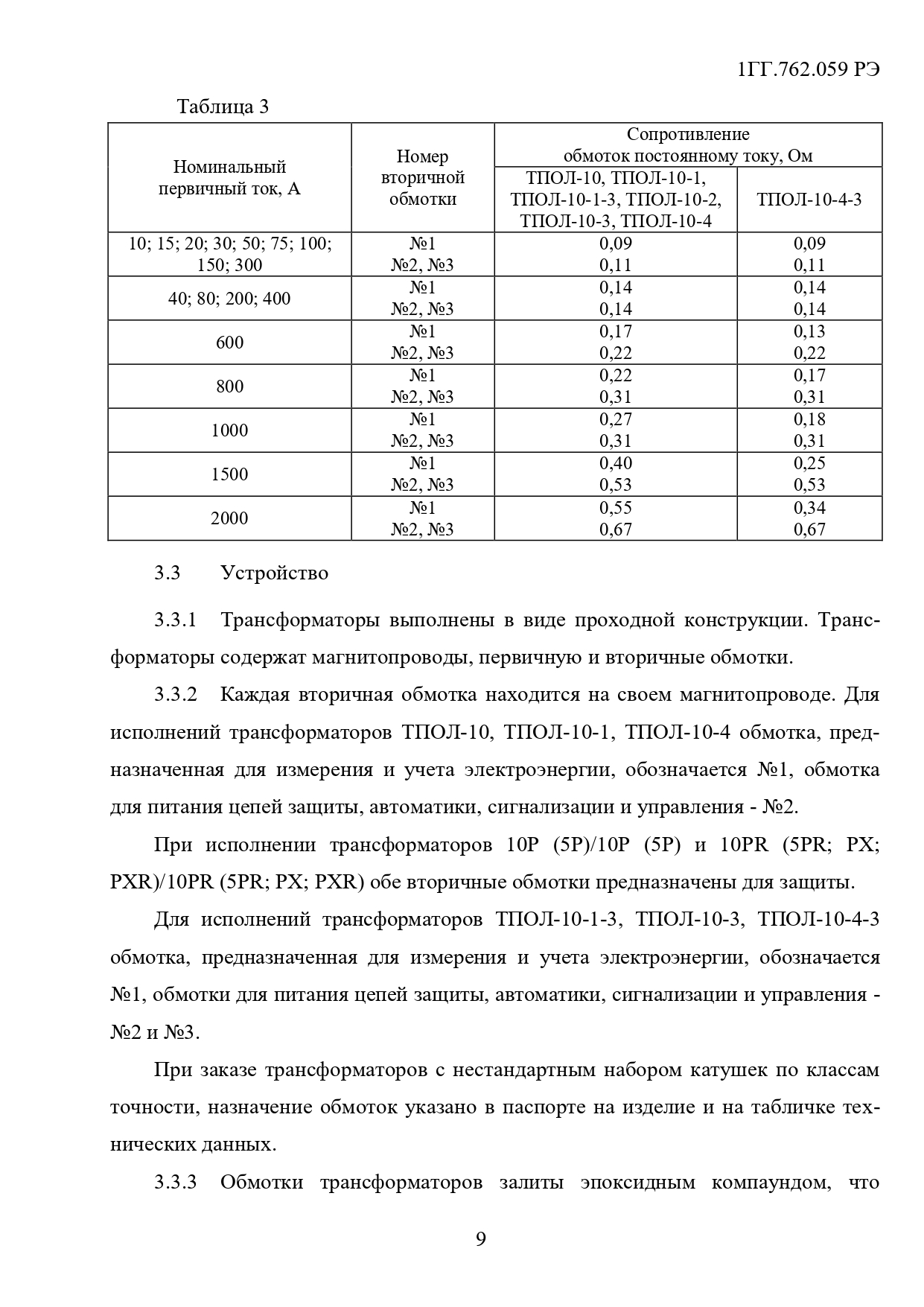

Руководство по эксплуатации ТПОЛ-10
Трансформаторы ТПОЛ-10 подходят для замены трансформаторов марок ТПФ-10, ТПФМ-10, ТПОФ-10, ТПОФД-10, ТПК-10, ТЛП-10-2, ТЛП-10-3, ТПЛ-НТЗ-10, ТПЛ-СЭЩ-10.
ТПОЛ-10 заменяет устаревшие трансформаторы ТПФ-10 с помощью адаптационной плиты.
