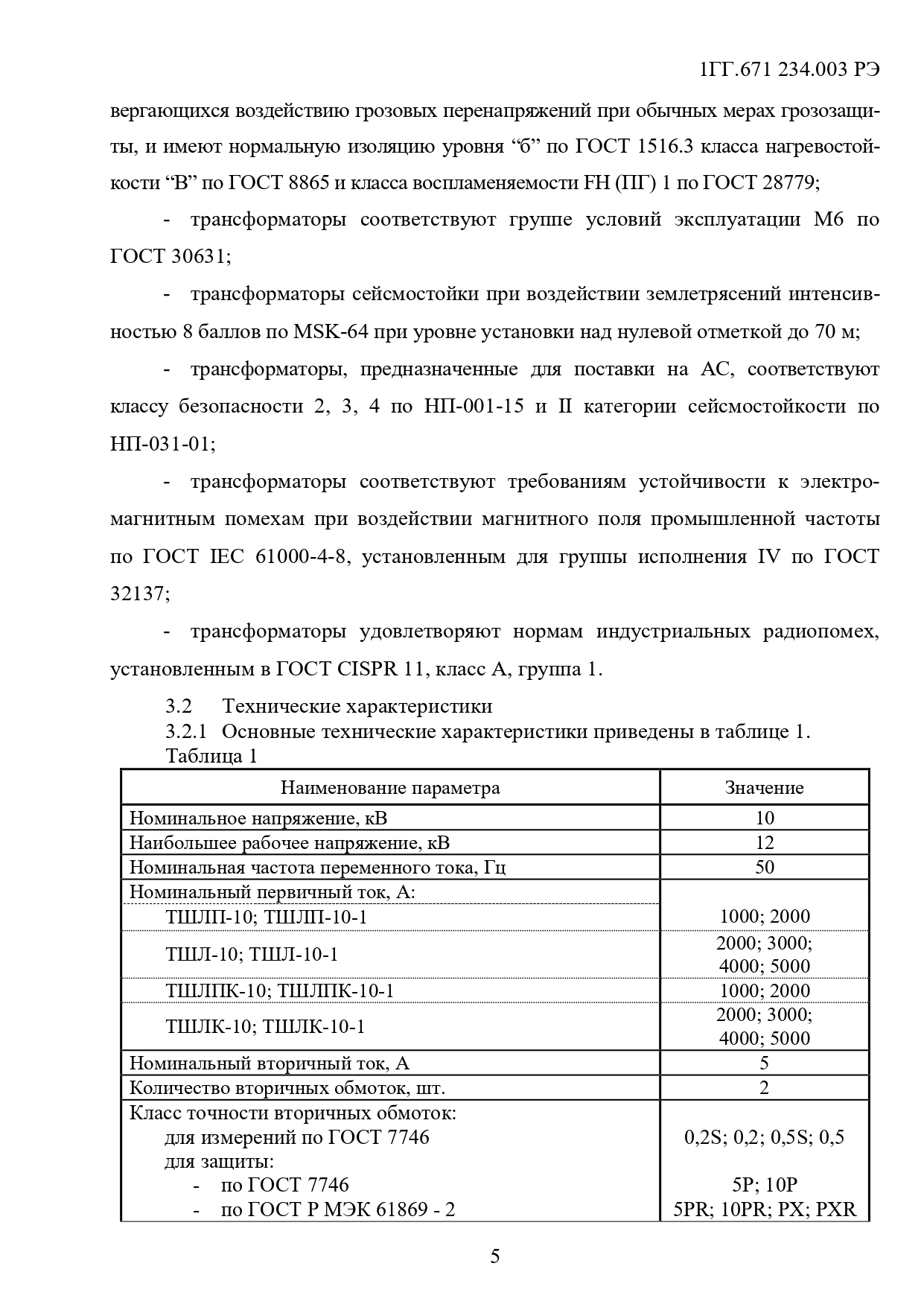

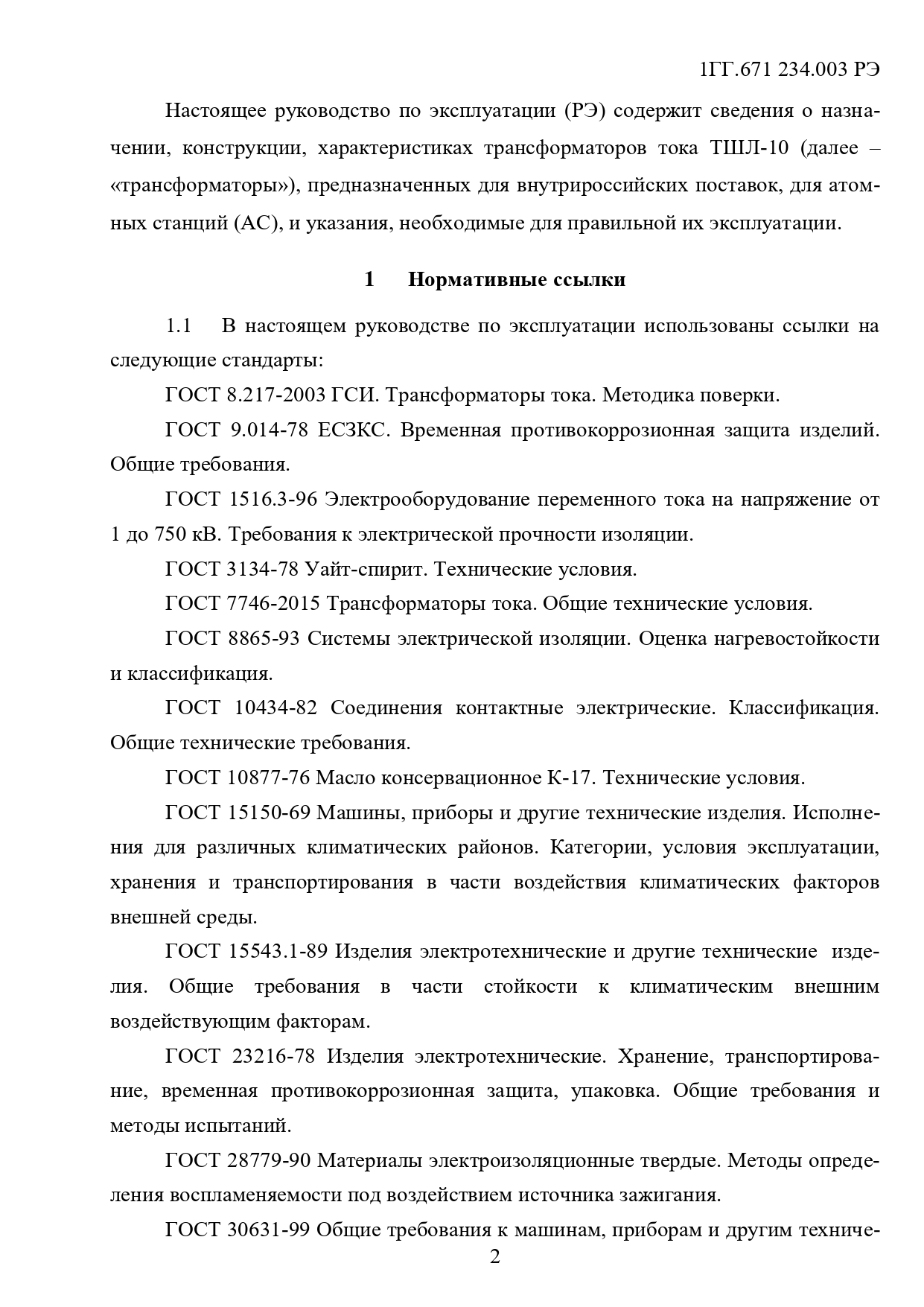

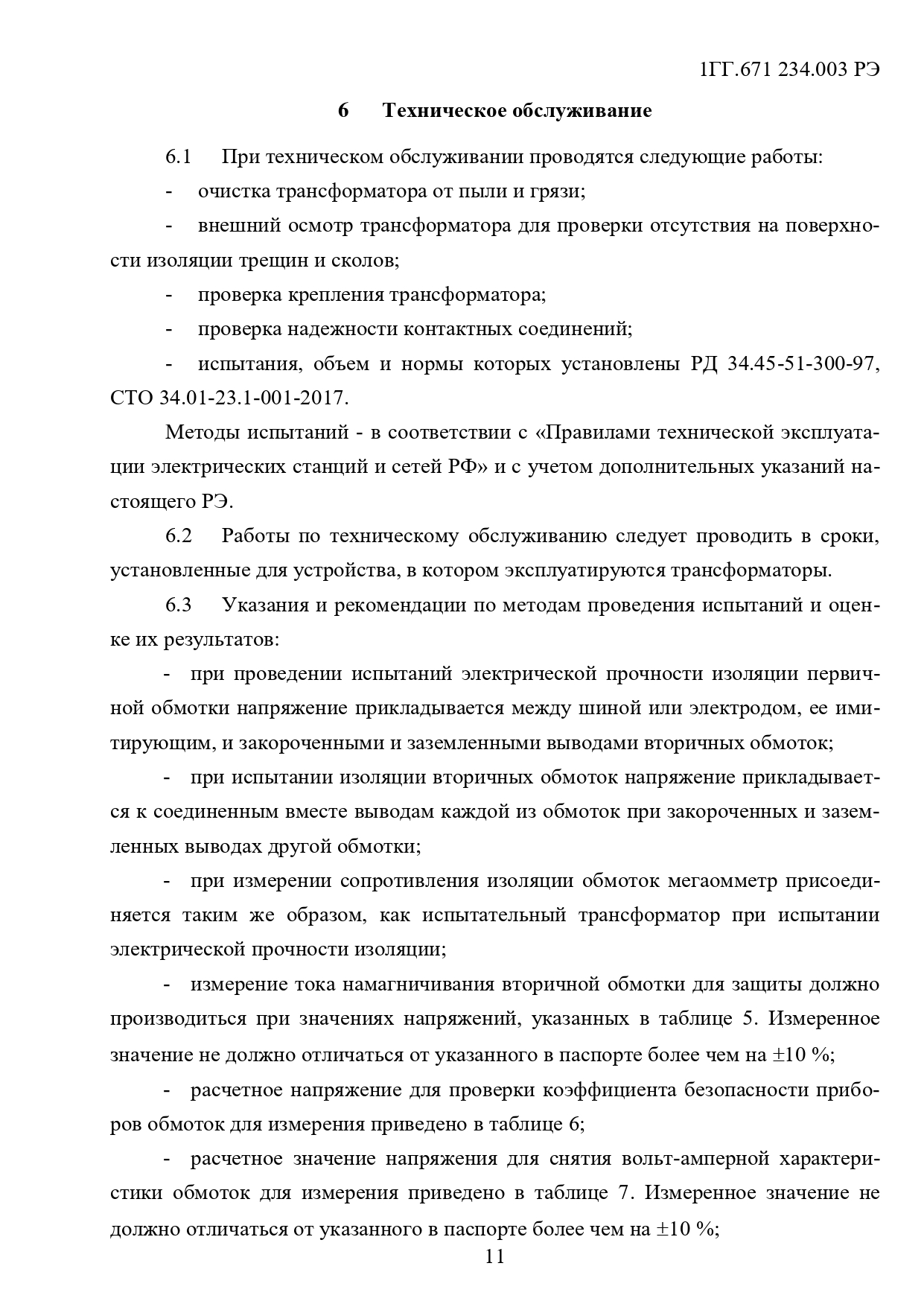

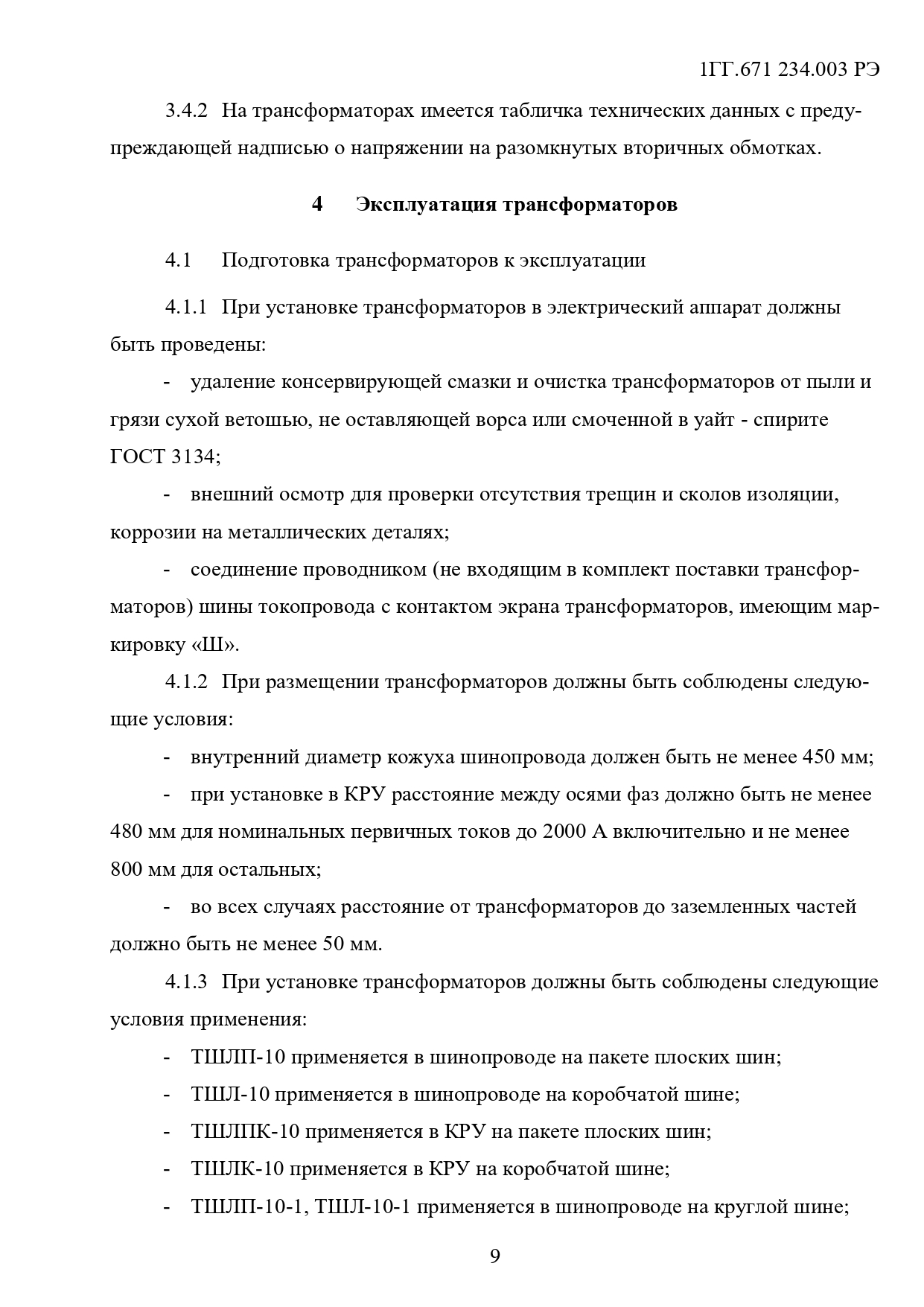

Наименование параметра
|
Значение
|
|
Номинальное напряжение, кВ
|
10 или 11*
|
|
Наибольшее рабочее напряжение, кВ
|
12
|
|
Номинальная частота переменного тока, Гц
|
50 или 60*
|
|
Номинальный первичный ток, А:
|
|
|
ТШЛП-10; ТШЛПК-10; ТШЛП-10-1; ТШЛПК-10-1
|
1000; 1500; 2000
|
|
ТШЛ-10; ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1
|
2000; 3000; 4000; 5000
|
|

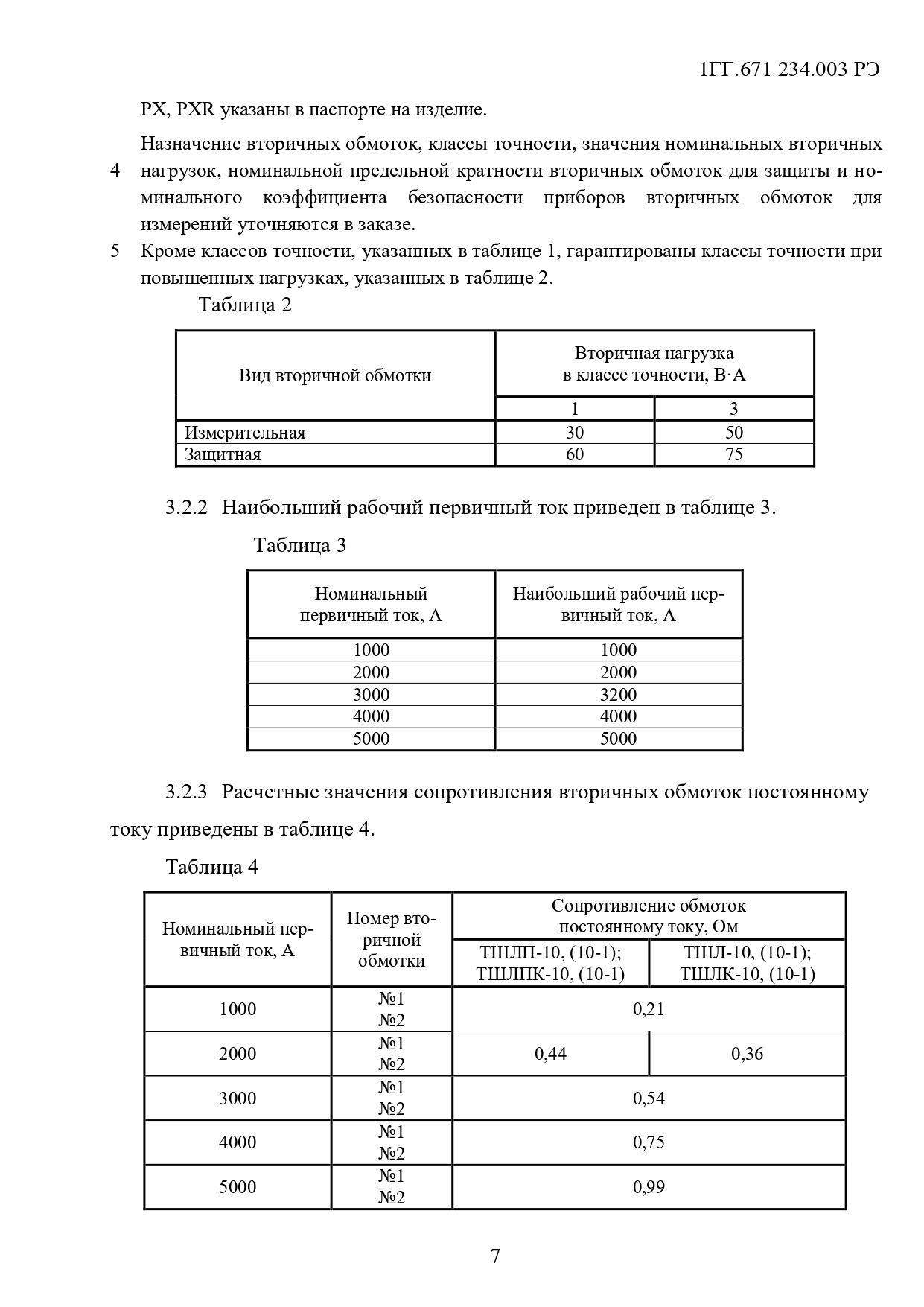

Номинальный вторичный ток, А
|
1; 5
|
|

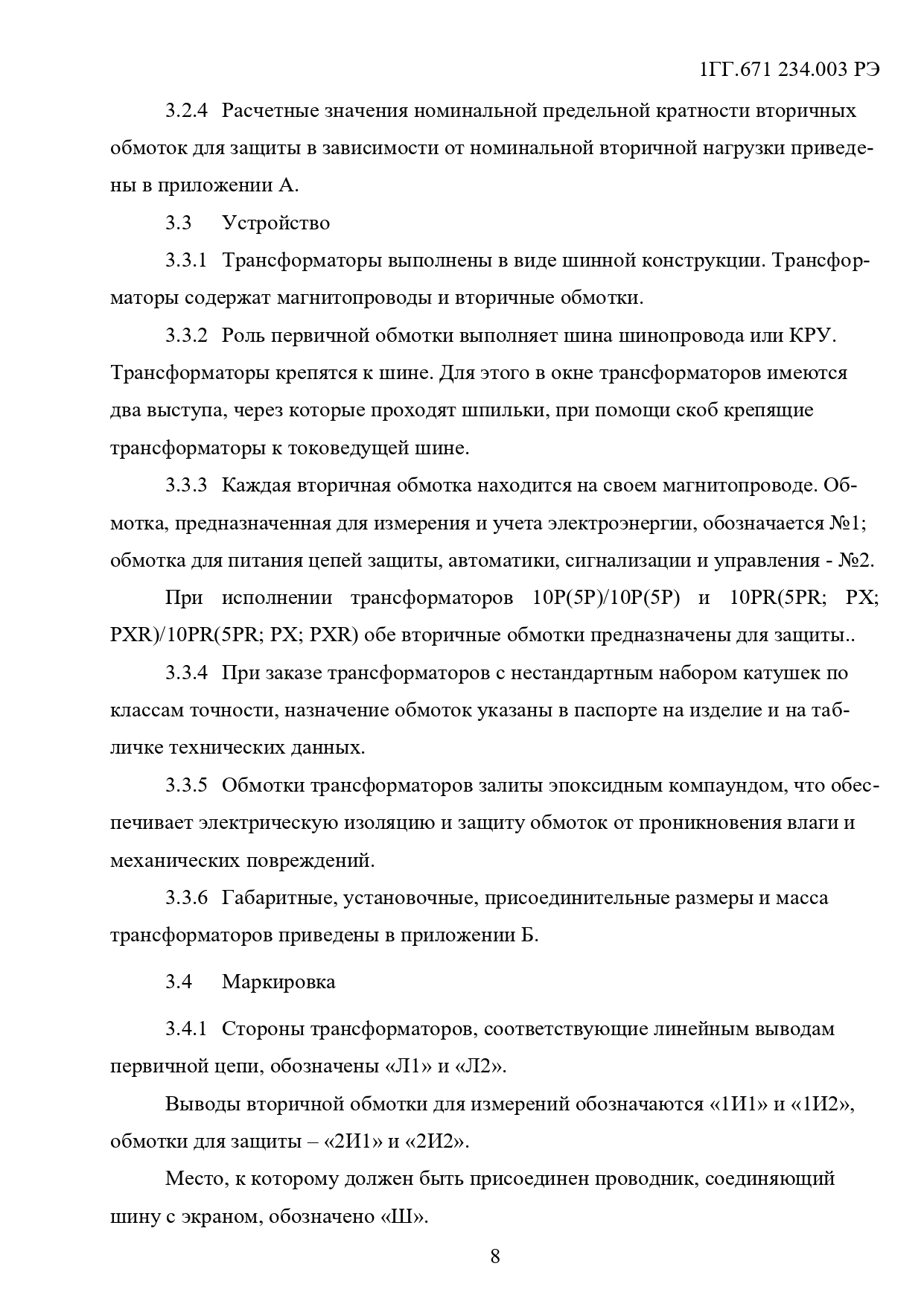

Количество вторичных обмоток, шт.
|
2; 3**
|
|
Класс точности вторичных обмоток по ГОСТ 7746:
|
|
|
для измерений
|
0,2S; 0,2; 0,5S; 0,5
|
|
для защиты
|
5Р; 10Р
|
|

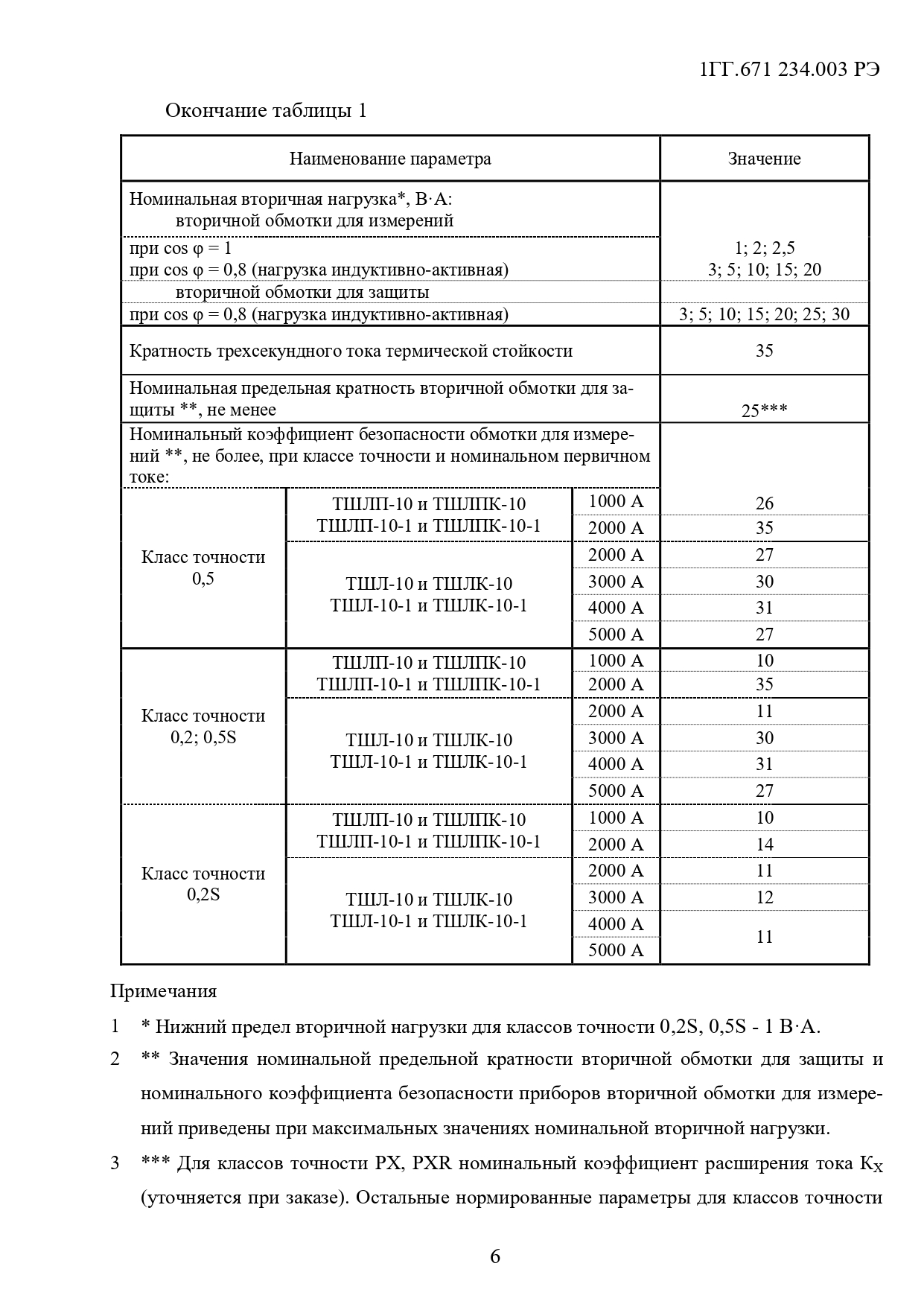

Номинальная вторичная нагрузка, В·А: вторичной обмотки для измерений
|
|
|
при cos φ = 1
|
1; 2; 2,5
|
|
при cos φ = 0,8 (нагрузка индуктивно-активная)
|
3; 5; 10; 15; 20; 25; 30; 50 (20) ***
|
|
вторичной обмотки для защиты при cos φ = 0,8 (нагрузка индуктивно-активная)
|
3; 5; 10; 15; 20; 25; 30; 50 (30) ***
|
|
Кратность трехсекундного тока термической стойкости
|
35
|
|

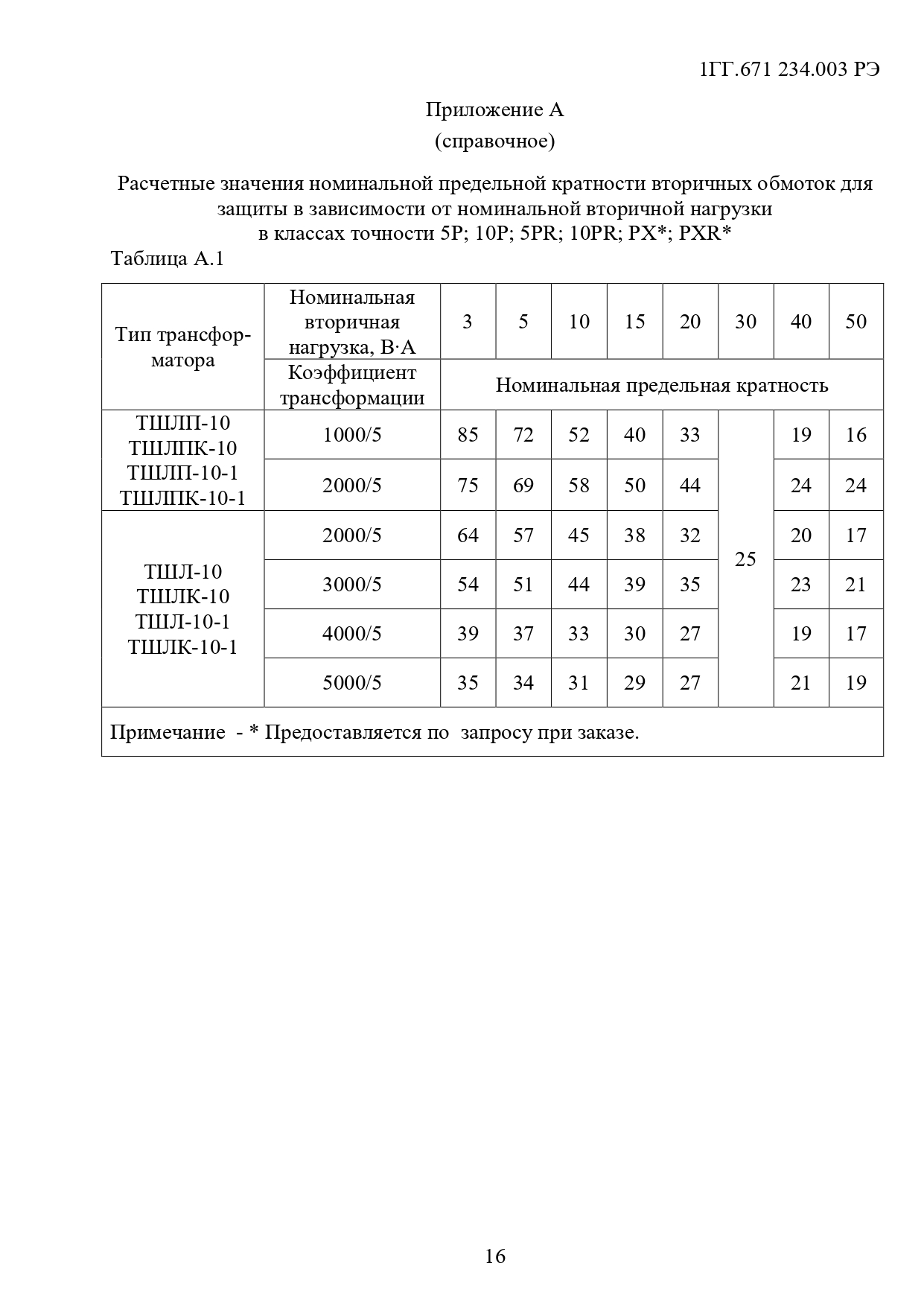

Номинальная предельная кратность вторичной обмотки для защиты, не менее
|
25
|
|
Номинальный коэффициент безопасности обмотки для измерений, не более, при классе точности и номинальном первичном токе:
|
|
ТШЛП-10 и ТШЛПК-10 ТШЛП-10-1 и ТШЛПК-10-1
|
0,5
|
1000 А
|
26
|
|
1500 А
|
32
|
|
0,2; 0,5S; 0,5
|
2000 А
|
35
|
|
0,2S; 0,2; 0,5S
|
1000 А
|
10
|
|
1500 А
|
15
|
|
0,2S
|
2000 А
|
14
|
|
ТШЛ-10 и ТШЛК-10
ТШЛ-10-1 и ТШЛК-10-1
|
0,5
|
2000 А
|
27
|
|
0,2; 0,5S; 0,5
|
3000 А
|
30
|
|
4000 А
|
31
|
|
5000 А
|
27
|
|
0,2S; 0,2; 0,5S
|
2000 А
|
11
|
|
0,2S
|
3000 А
|
12
|
|
4000; 5000 А
|
11
|
|

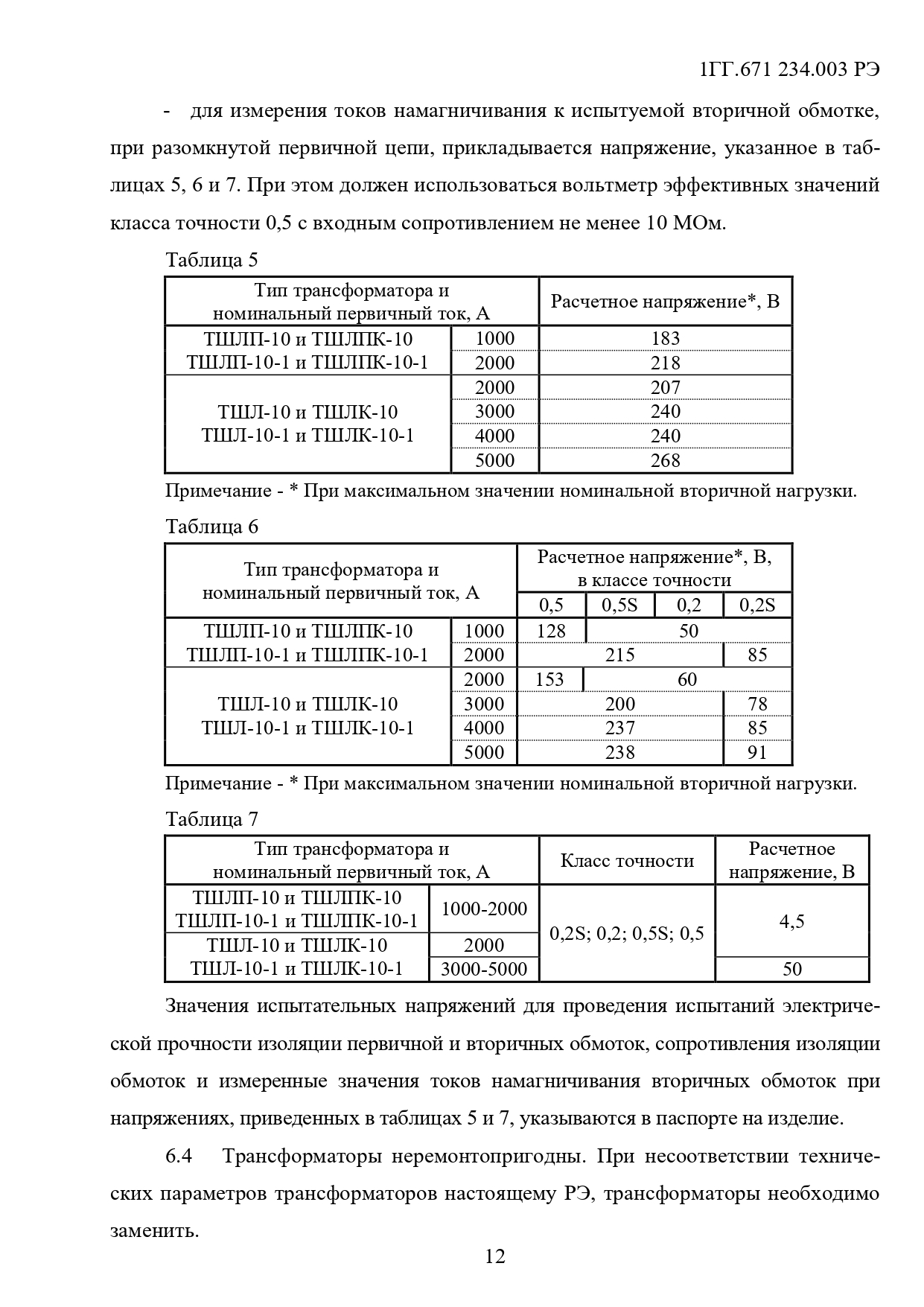

Возможно изготовление трансформаторов с параметрами отличными от номинальных.
* Только для поставок на экспорт.
** Возможно изготовление трехобмоточного (ТШЛП-10-3; ТШЛ-10-3 и т.д., см. рис.4), параметры согласовываются при заказе.
*** В соответствии с заказом, в скобках указаны стандартные вторичные нагрузки.

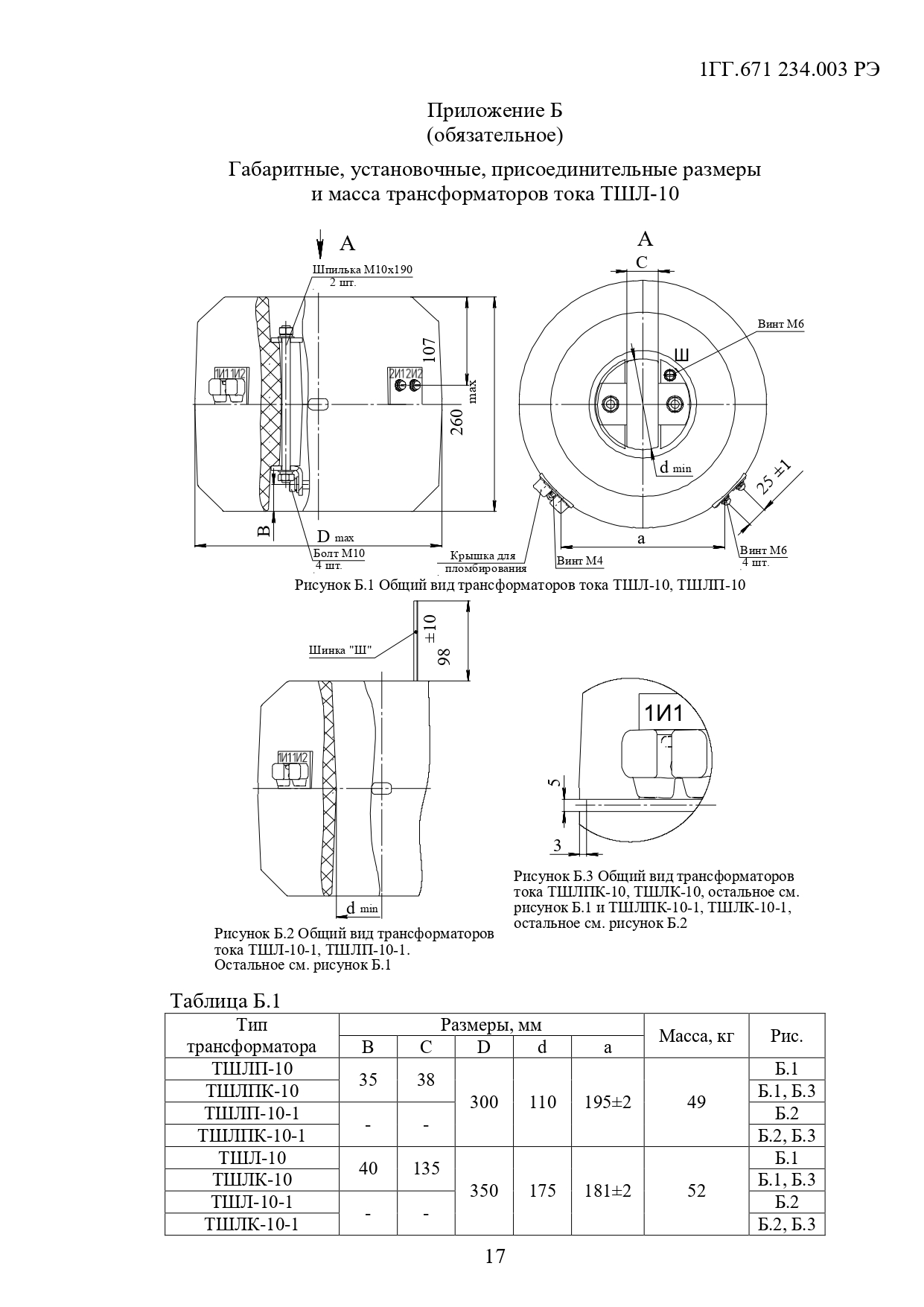

Возможно изготовление трансформаторов на номинальный первичный ток 1000 и 1500 А в габарите ТШЛ-10, ТШЛК-10;
ТШЛ-10-1; ТШЛК-10-1 параметры согласовываются при заказе.
|
