Класс напряжения, кВ: 0.66Климатическое исполнение: УХЛ2Номинальный первичный ток, А: 3000—30000
от 315 000 ₽
Товар сертифицированМежповерочный интервал: 8 лет
Получить консультацию
Наведите телефон на QR код
Ваша заявка отправлена
Менеджер перезвонит вам в ближайшее время
Ваша заявка не отправлена
Менеджер вам не позвонит, всё плохо.

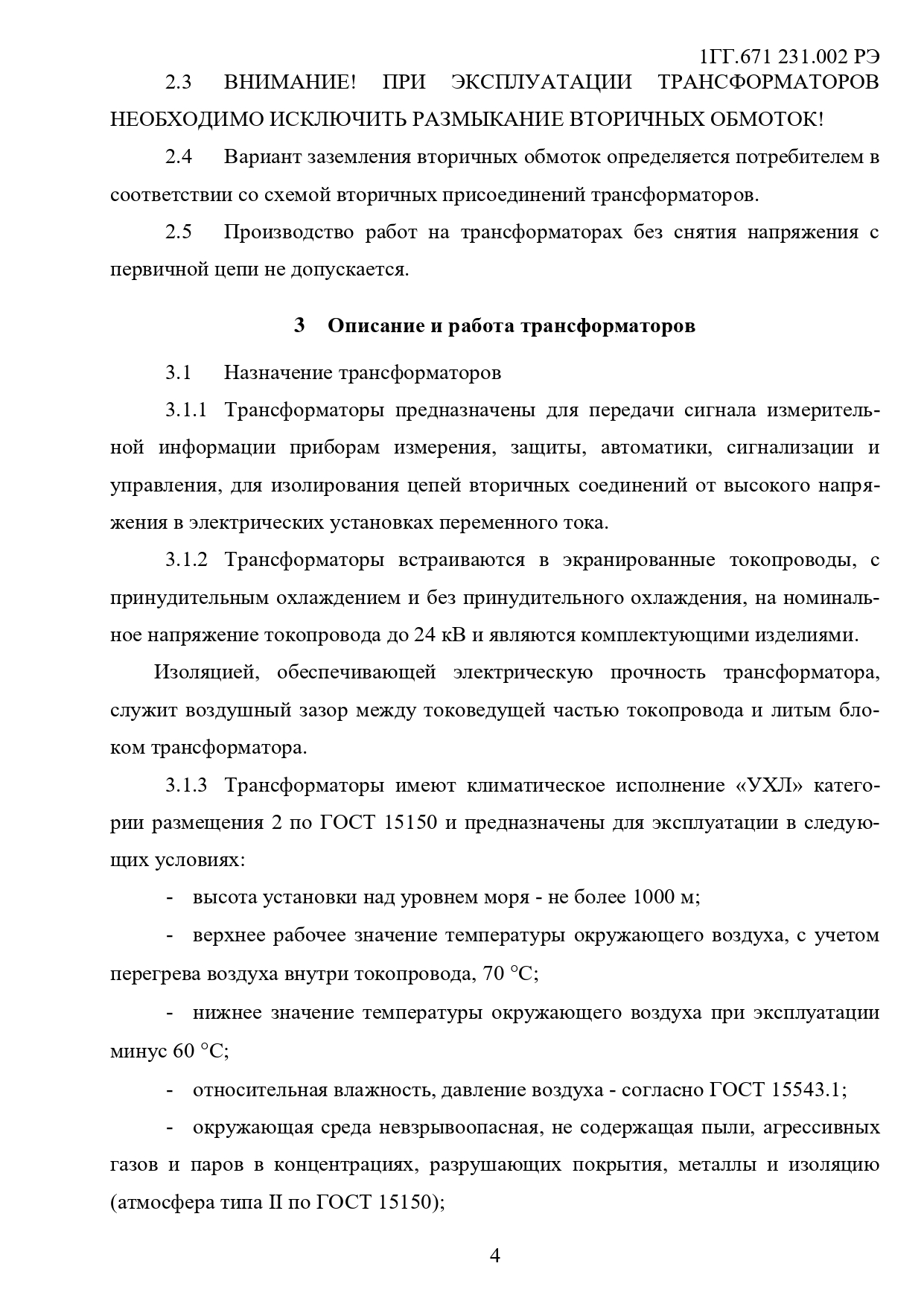

Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.
Трансформаторы встраиваются в экранированные токопроводы, с принудительным охлаждением, на номинальное напряжение токопровода до 27 кВ и являются комплектующими изделиями.
Изоляцией, обеспечивающей электрическую прочность трансформатора, служит воздушный зазор между токоведущей частью токопровода и литым блоком трансформатора.
Трансформаторы имеют климатическое исполнение «УХЛ» категории размещения 2 по ГОСТ 15150.
Рабочее положение трансформаторов в пространстве – любое.

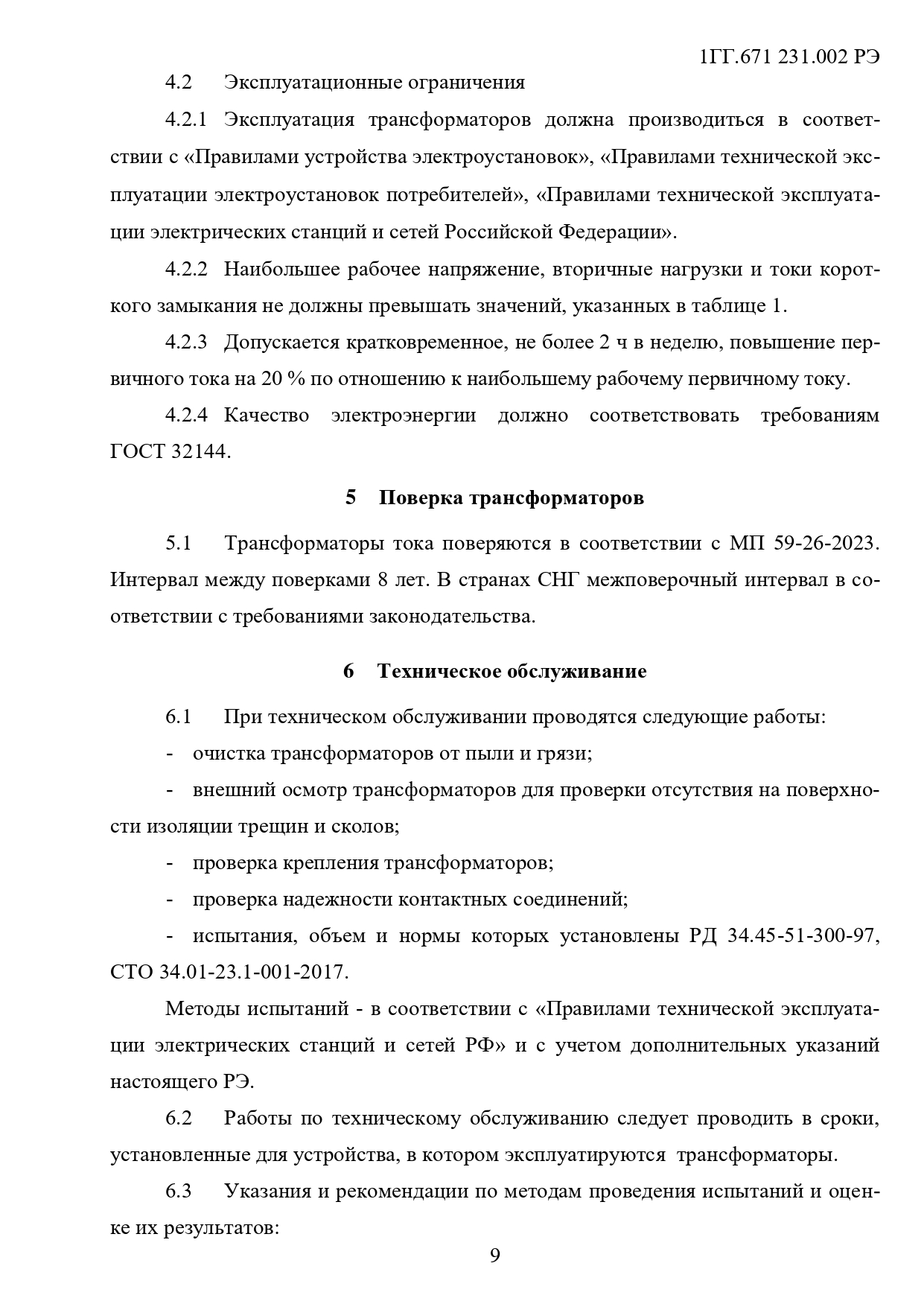

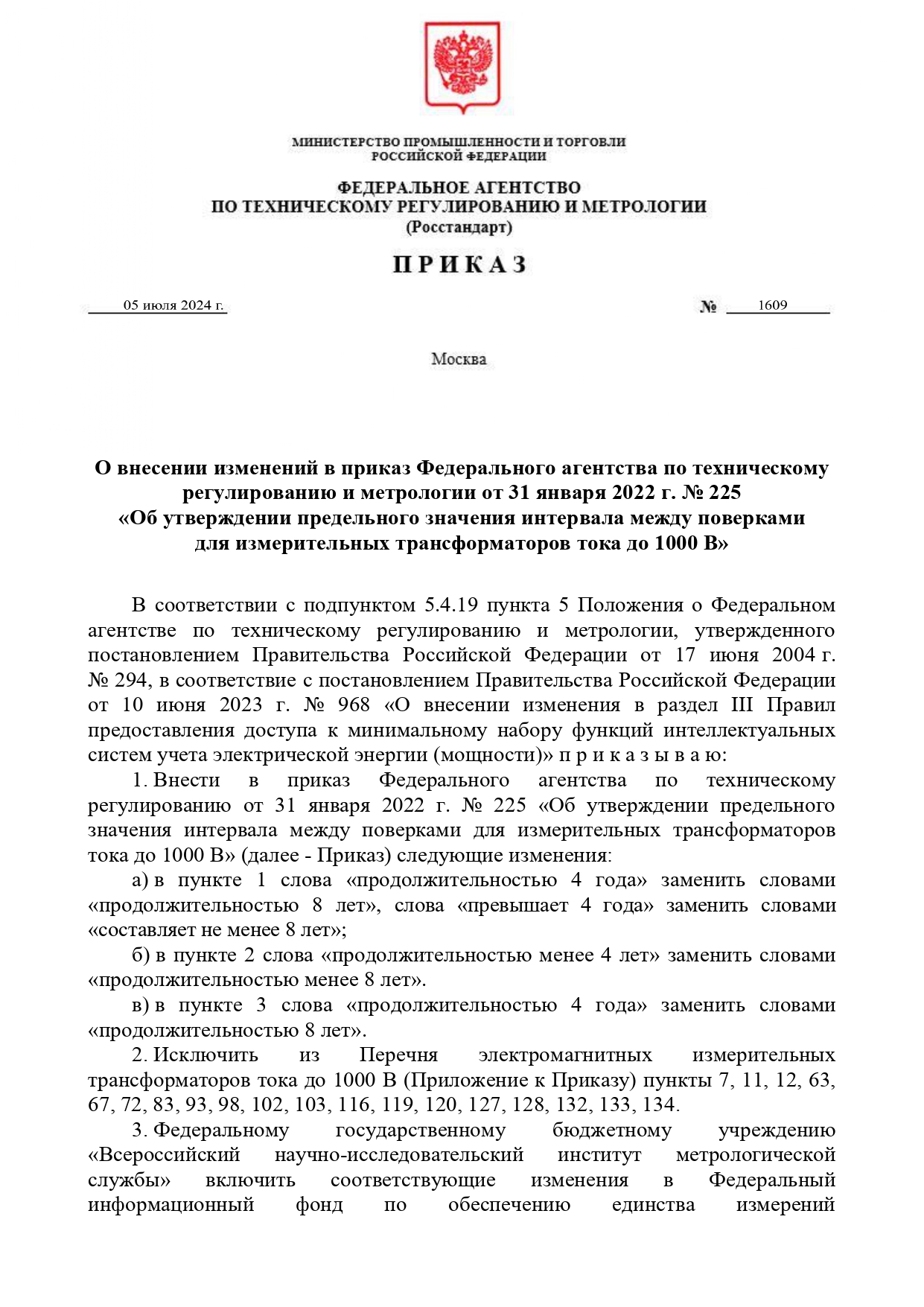

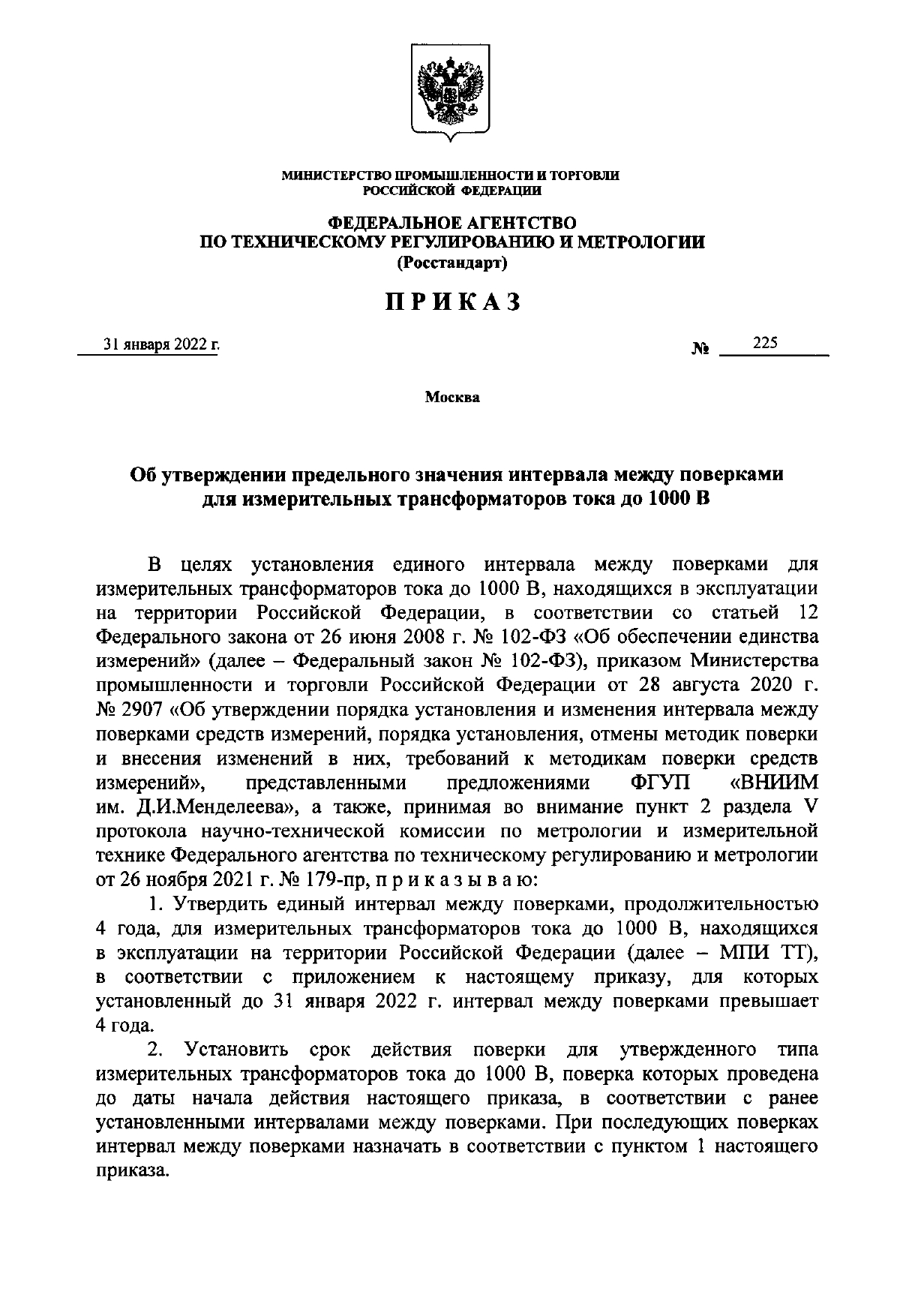

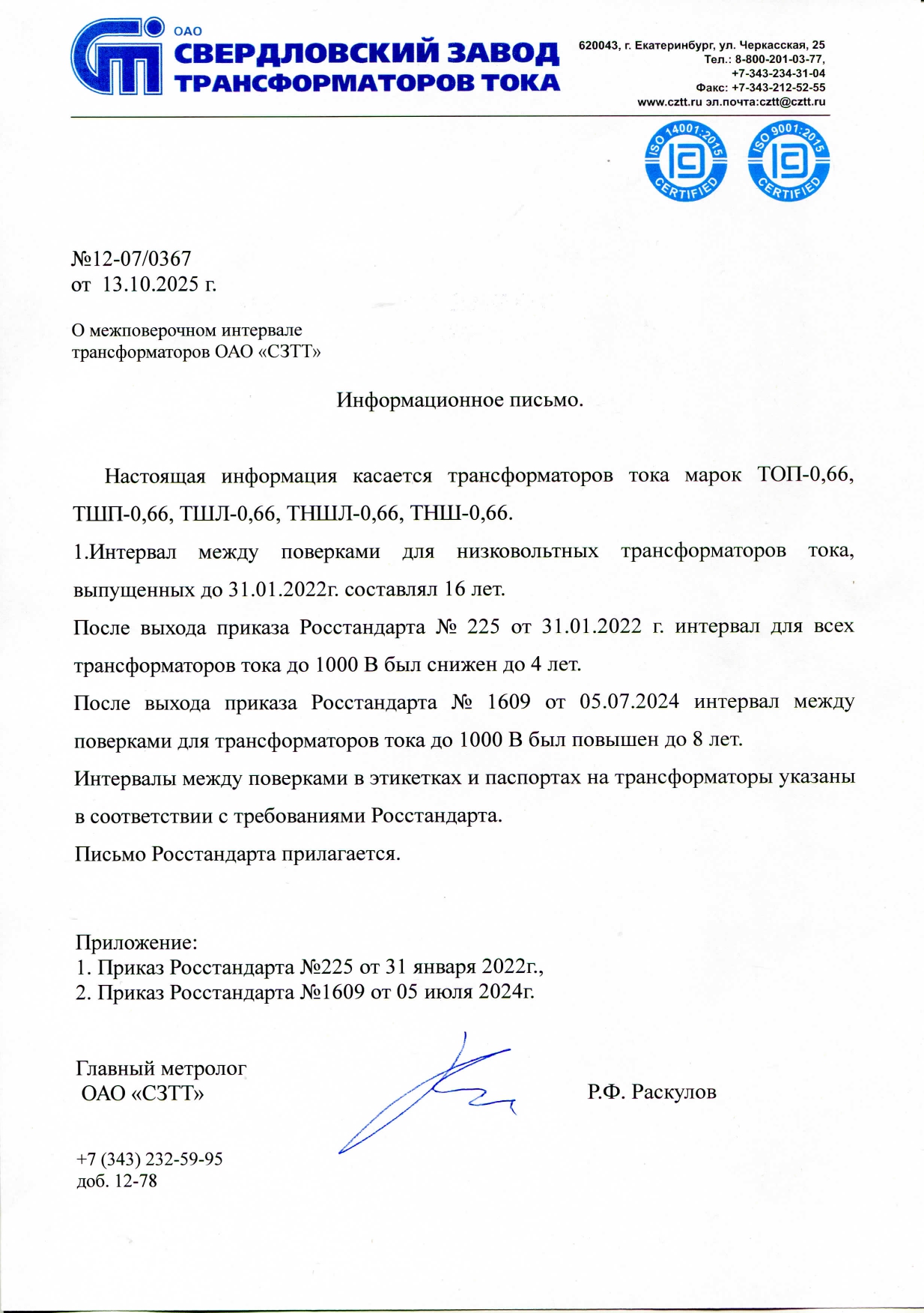

Межповерочный интервал – 8 лет.
ТУ16-2011 ОГГ.671 230.001 ТУ
Трансформаторы тока ТШЛГ-0,66 представляют собой высокотехнологичные устройства, предназначенные для преобразования высоких токов в уровни, пригодные для измерения и контроля в электрических сетях низкого напряжения. Эти трансформаторы широко используются в промышленности и в коммерческих зданиях для обеспечения точной работы измерительных приборов, систем релейной защиты и автоматики, что способствует более эффективному и безопасному распределению электроэнергии.
Трансформаторы ТШЛГ-0,66 отличаются компактными размерами и высокой точностью измерений, что делает их идеальными для установки в ограниченных пространствах и в местах, где требуется высокая точность. Эти устройства спроектированы таким образом, чтобы минимизировать влияние внешних электромагнитных полей, что является важным фактором для поддержания точности измерений.
Особенностью трансформаторов ТШЛГ-0,66 является их высокий уровень изоляции, который обеспечивает дополнительную безопасность при эксплуатации. Эта характеристика критически важна, так как трансформаторы часто устанавливаются в условиях повышенной влажности или в других сложных эксплуатационных условиях.
ТШЛГ-0,66 также характеризуется улучшенной устойчивостью к температурным колебаниям и вибрации, что гарантирует долгий срок службы устройства даже при интенсивном использовании. Это достигается за счет использования высококачественных материалов и передовых технологий в производстве.
Кроме того, ТШЛГ-0,66 легко интегрируются в существующие системы управления и мониторинга, благодаря их совместимости с различными типами оборудования. Это позволяет операторам систем получать точные данные в реальном времени, что способствует более эффективному управлению электроэнергией и предотвращению потенциальных неисправностей.
В заключение, трансформаторы тока ТШЛГ-0,66 являются неотъемлемой частью современных электрических систем, предлагая не только высокую точность измерений, но и высокий уровень безопасности и надежности, что делает их предпочтительным выбором для многих промышленных и коммерческих приложений.

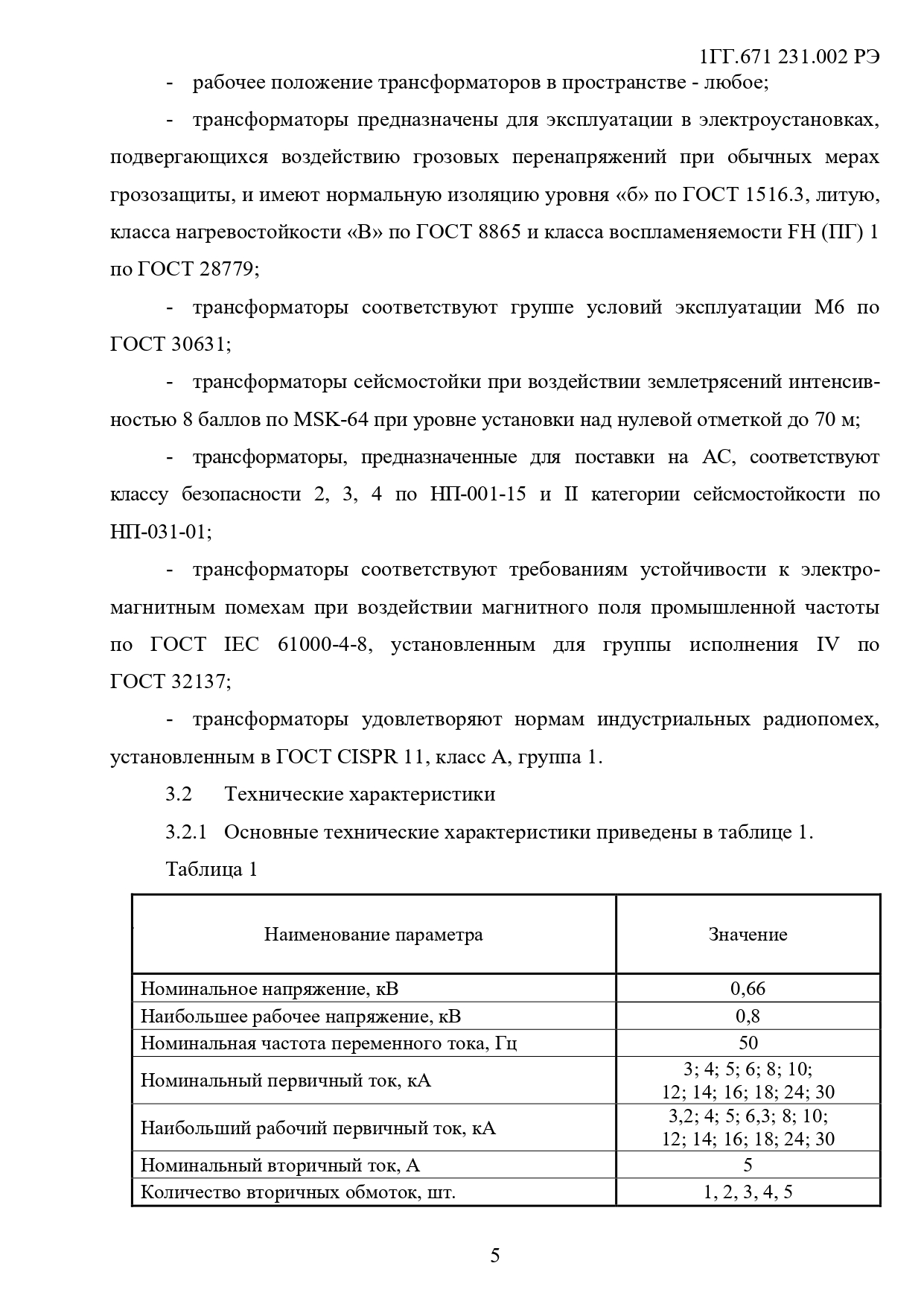

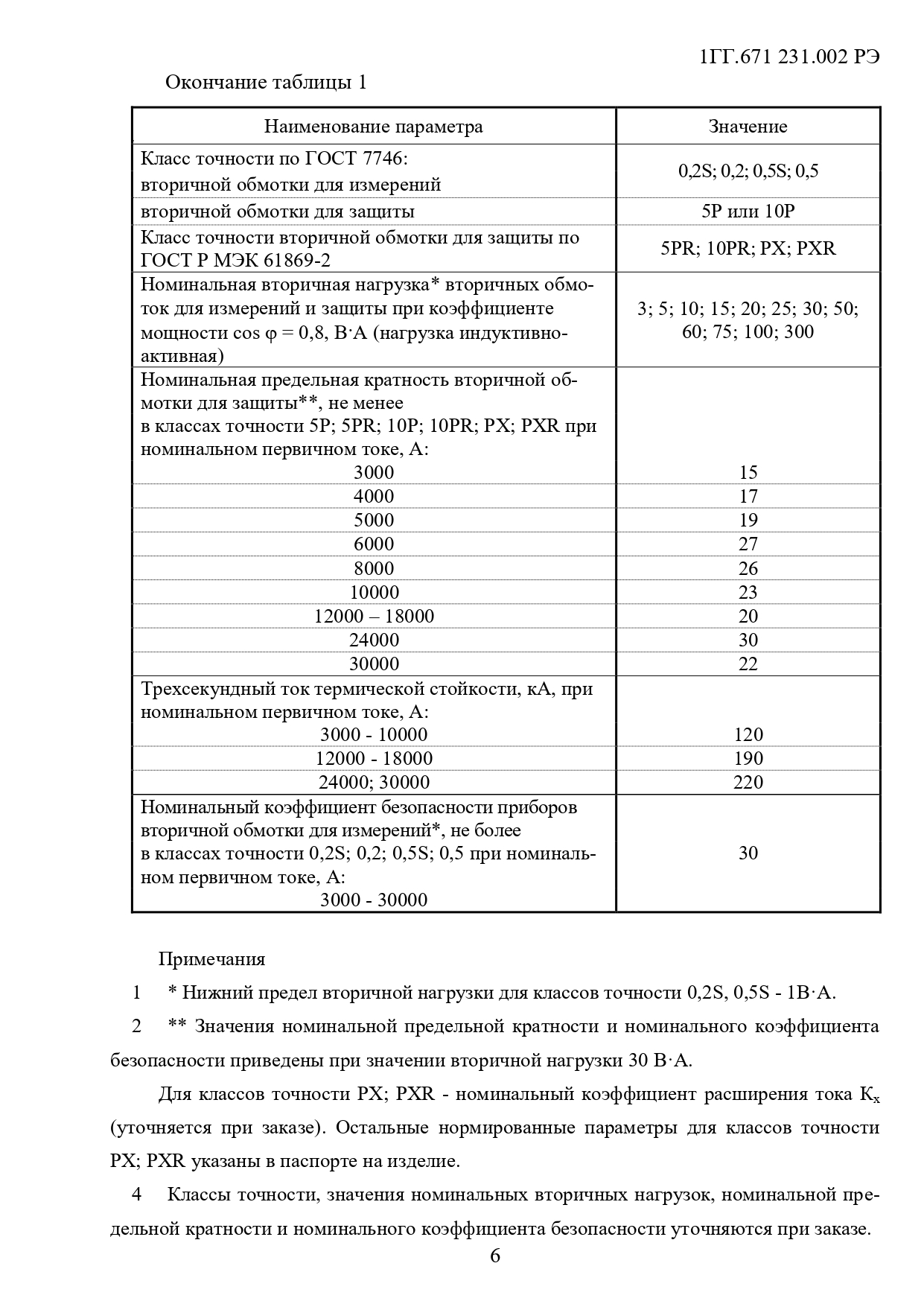

Технические характеристики трансформаторов тока ТШЛГ-0,66
Наименование параметра
Значение
Номинальное напряжение, кВ
0,66
Наибольшее рабочее напряжение, кВ
0,8
Номинальная частота переменного тока, Гц
50
Номинальный первичный ток, А
3000-30000
Номинальный вторичный ток, А
5 или 1
Количество вторичных обмоток, шт.
1, 2, 3, 4, 5

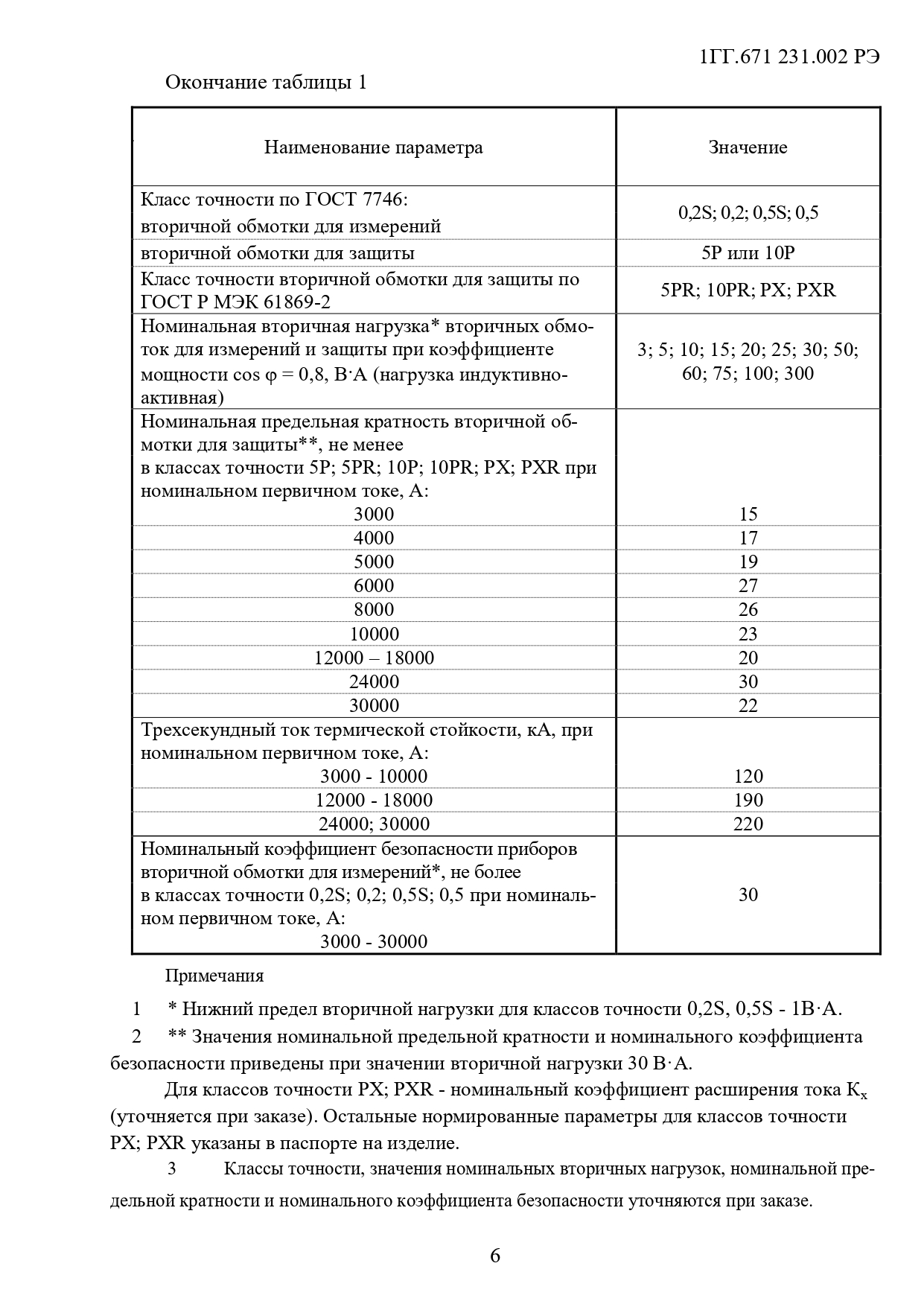

Класс точности по ГОСТ 7746:
- вторичной обмотки для измерений
0,2S; 0,2; 0,5S; 0,5
- вторичной обмотки для защиты
5Р или 10Р
Номинальная вторичная нагрузка вторичных обмоток для измерений и защиты при коэффициенте мощности cos j = 0,8, В·А(нагрузка индуктивно-активная)
3 – 300
Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А:
3000 - 10000
120
12000 - 18000
190
24000; 30000
220

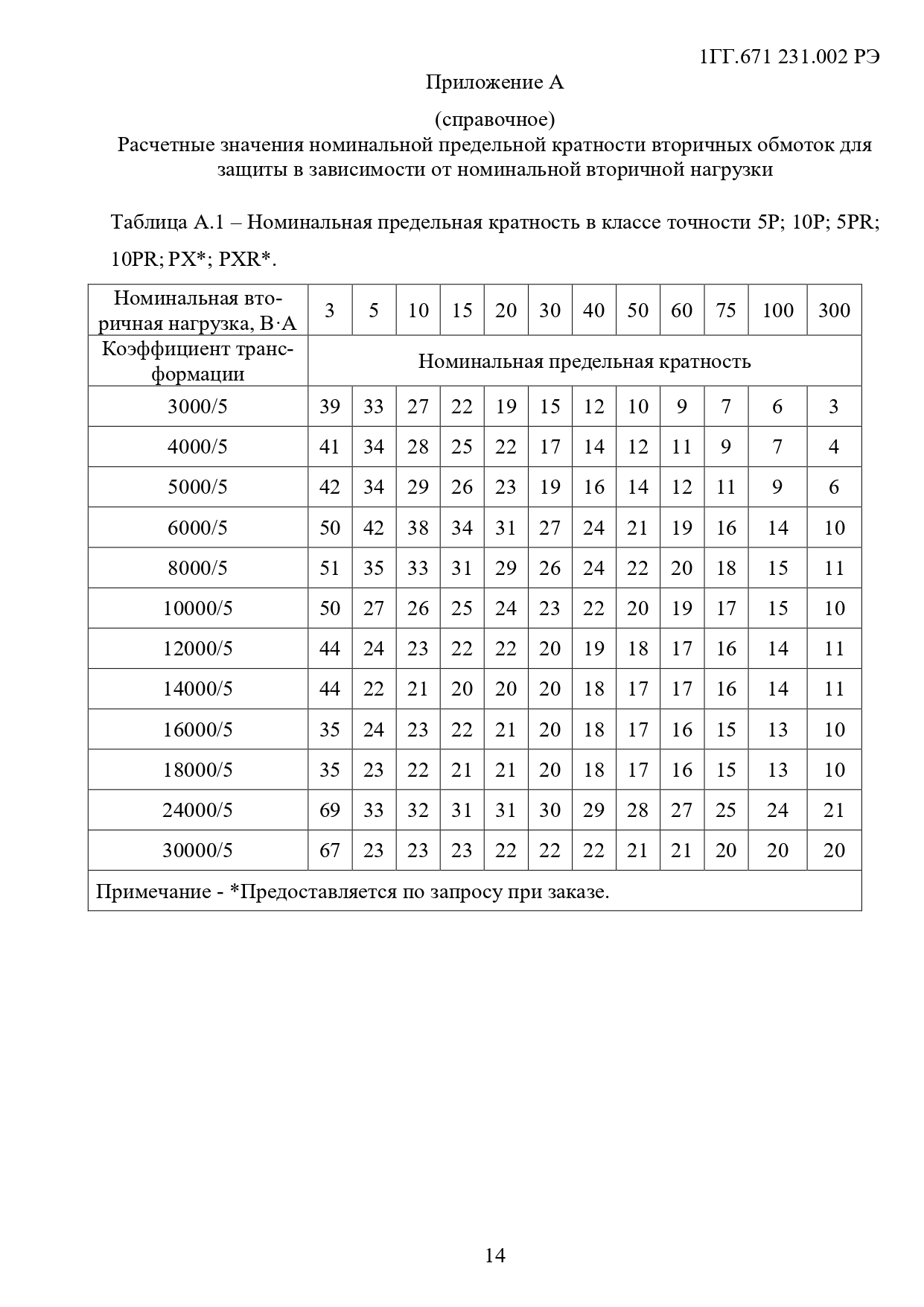

* Значения номинальной предельной кратности приведены при значении вторичной нагрузки 30 В·А.
Классы точности, значения номинальных вторичных нагрузок, номинальной предельной кратности и номинального коэффициента безопасности уточняются при заказе.
