Трансформаторы тока ТШП-0,66-IV

Трансформаторы тока ТШП-0,66-IV

Класс напряжения, кВ: 0.66 Климатическое исполнение: У3; Т3 Номинальный первичный ток, А: 100—3000

от 2 250 ₽

Товар сертифицирован Межповерочный интервал: 8 лет

Получить консультацию

Наведите телефон на QR код

Трансформаторы предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц на номинальное напряжение до 0,66 кВ включительно.

Допускается использование трансформаторов тока в электрических цепях на напряжение выше 0,66 кВ при условии, что главная изоляция между шиной или токоведущими жилами кабеля и вторичной обмоткой трансформатора обеспечивается собственной изоляцией шины или кабеля.

Трансформаторы классов точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета с потребителями, классов точности 5Р и 10Р в схемах защиты.

Трансформаторы изготавливаются в климатическом исполнении У3 и Т3.

Рабочее положение трансформаторов в пространстве – вертикальное.

Межповерочный интервал – 8 лет.

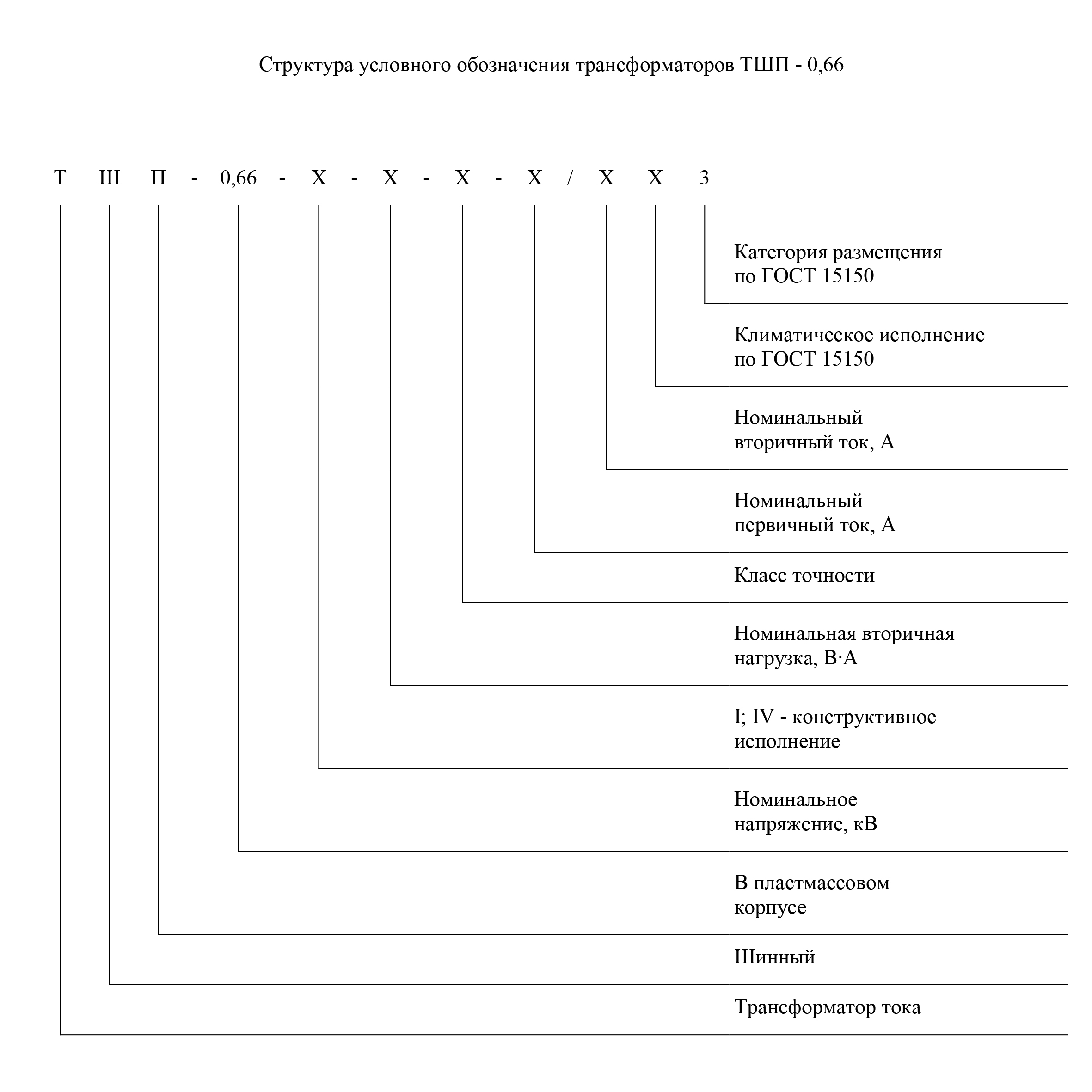

ТУ16 - 2011 ОГГ.671 230.001 ТУ

Класс напряжения, кВ0.66

Климатическое исполнениеУ3; Т3

Номинальный первичный ток, А100—3000

Технические данные трансформаторов ТШП-0,66-IV

Номинальное напряжение, кВ	0,66
Наибольшее напряжение напряжения, кВ	0,8
Номинальная частота тока, Гц	50, 60
Номинальный первичный ток, А	100, 150, 200, 250, 300, 400, 500, 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000
Номинальный вторичный ток, А	1 или 5
Класс вторичной вторичной обмотки по ГОСТ 7746:
для измерений	0,2S; 0,5S; 0,5; 0,2
для защиты	5Р; 10Р

Номинальный коэффициент безопасности приборов обмоток для измерений

Номинальный вторичный ток, А	Номинальный первичный ток, А	Номинальный коэффициент безопасности приборов обмоток для измерений, не более, при номинальной вторичной нагрузке, В∙А, для классов точности
		1				2				2,5				3				5
		0,2S	0,5S	0,5	1	0,2S	0,5S	0,5	1	0,2S	0,5S	0,5	1	0,2S	0,5S	0,5	1	0,2S	0,5S	0,5	1
5	100	-	-	9	-	-	-	6	-	-	-	5	-	-	-	5	-	-	-	-	-
	150	-	10		29	-	7		-	-	6		-	-	6		-	-	5		-
	200	-	12		32	-	9		23	-	8		23	-	7		-	-	6		-
	250	12		31	28	-	9	22		-	9	20		-	8		18	-	6		16
	300	13		31		10		23		9		21		9		21		7		19
	400	14		33		12		26		11		24		10		24		8		18
	500	15		35		12		28		11		26		10		25		9		19
	600	15		36		13		30		12		28		12		27		10		21
	750	16		30		14		27		13		25		13		25		11		21
	800	16	31			14	27			13	26			13	25			11	21
	1000	16	31			14	28			14	28			13	27			11	23
	1200	16	31			15	29			14	28			14	27			12	24
	1500	16	38			15	36			15	34			14	33			13	29
	2000	36				34				33				32				29
	2500	35				34				33				32				29
	3000	31				30				29				28				27
1	100	-	9		-	-	-	6	-	-	-	6	-	-	-	5	-	-	-	-	-
	150	-	11		45	-	8		-	-	7		-	-	6		-	-	5		-
	200	13			55	-	9		33	-	8		28	-	8		25	-	6		-
	250	14		32		-	10	23		-	9	22		-	9		28	-	7		19
	300	15		35		11		25		10		22		10		26		-	7	19
	400	16		38		13		29		12		26		11		25		8		18
	500	17		41		14		32		13		29		12		28		9		21
	600	18		42		15		34		14		31		13		30		10		23
	750	18	44			16	37			15	34			14		33		11		26
	800	18	44			16	37			15	35			14		33		12		26
	1000	19	46			17	40			16	37			15	36			13	29
	1200	19	46			17	41			17	38			16	37			14	31
	1500	19	46			18	42			17	40			16	38			14	33
	2000	32				30				30				29				27

Номинальный вторичный ток, А	Номинальный первичный ток, А	Номинальный коэффициент безопасности приборов обмоток для измерений, не более, при номинальной вторичной нагрузке, В∙А, для классов точности
		10				15				20				25				30
		0,2S	0,5S	0,5	1	0,2S	0,5S	0,5	1	0,2S	0,5S	0,5	1	0,2S	0,5S	0,5	1	0,2S	0,5S	0,5	1
5	150	-	-	4	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	200	-	4		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	250	-	4		-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	300	-	5		-	-	4		-	-	4		-	-	-	-	-	-	-	-	-
	400	6		14		5			10	-	4		-	-	4		-	-	-	-	-
	500	6		13		5		12		4			10	-	4		-	-	4		8
	600	7		15		6		14		5		11		4		10		4			9
	750	8		15		6		12		5		10		5		9		4		8
	800	8	16			6		12		6		10		5		9		5		8
	1000	9	17			7		14		6		12		6		10		5		9
	1200	9	19			8	15			7	13			6	11			5	10
	1500	10	23			8	18			7	16			7	14			6	12
	2000	24				20				18				16				7	14
	2500	25				22				19				17				16
	3000	24				21				19				17				16
1	150	-	-	4	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	200	-	4		-	-	-	3	-	-	-	-	-	-	-	-	-	-	-	-	-
	250	-	4		-	-	3		-	-	-	-	-	-	-	-	-	-	-	-	-
	300	-	5		-	-	4		-	-	4		-	-	-	-	-	-	-	-	-
	400	6		11		5			-	-	4		-	-	-	4	-	-	-	-	-
	500	6		13		5		10		4			-	-	4		-	-	4		-
	600	7		15		6		11		5		9		4		10		4		9
	750	8		17		6		13		5		11		5		9		4		8
	800	8		18		7		14		6		11		5		10		4		8
	1000	9		20		8		16		8		13		6		11		5		8
	1200	10	22			8	17			7	14			6		12		6		11
	1500	11	24			9	20			8	17			7	14			6	13
	2000	22				19				17				15				14

Номинальная предельная кратность обмотки для защиты

Номинальный вторичный ток, А	Номинальный первичный ток, А	Номинальная предельная кратность обмотки для защиты, не менее, при номинальной вторичной нагрузке, В∙А, для классов точности
		1		2		2,5		3		5		10		15		20		25		30
		5Р	10Р	5Р	10Р	5Р	10Р	5Р	10Р	5Р	10Р	5Р	10Р	5Р	10Р	5Р	10Р	5Р	10Р	5Р	10Р
5	100	-	19	-	11	-		-		-		-		-		-		-		-
	150	23		-	15	-	13	-	12	-	8	-		-		-		-		-
	200	27		18		-	16	-	15	-	10	-	5	-		-		-		-
	250	29		21		18		17		12		-	6	-		-		-		-
	300	31		23		21		19		13		-	8	-	5	-		-		-
	400	35		27		24		23		17		-	10	-	7	-	5	-	4	-	3
	500	37		30		28		26		20		12		8		-	7	-	5	-	4
	600	38		32		30		29		22		14		10		-	8	-	6	-	5
	750	39		34		32		31		25		17		12		10		-	8	-	7
	800	33		28		28		25		20		13		9		-	8	-	6	-	5
	1000	33		29		27		26		22		15		11		9		7		6
	1200	33		30		29		28		23		17		13		11		9		7
	1500	34		31		30		29		25		19		15		12		10		9
	2000	32		30		29		28		25		20		17		14		12		11
	2500	30		29		29		28		28		21		18		16		17		12
	3000	29		28		28		27		25		21		19		16		15		13
1	100	-	28	-	14	-	11	-	10	-		-		-		-		-		-
	150	39		-	21	-	18	-	15	-	9	-		-		-		-		-
	200	48		28		22		19		-	11	-		-		-		-		-
	250	52		32		26		23		14		-	7	-		-		-		-
	300	36		26		23		21		14		-	8	-	5	-		-		-
	400	40		31		27		26		18		10		-	7	-	5	-	4	-	3
	500	42		35		31		30		21		12		-	9	-	7	-	5	-	4
	600	45		37		34		32		25		14		10		-	8	-	7	-	5
	750	39		32		30		28		22		14		9		7		-	6	-	5
	800	40		33		30		29		23		14		10		8		6		-	5
	1000	40		35		32		31		25		16		12		10		8		7
	1200	41		36		34		33		27		18		14		11		9		8
	1500	41		37		35		34		29		21		16		13		11		10
	2000	39		36		35		33		29		22		18		15		13		12
