Трансформаторы тока ТВ (далее – трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

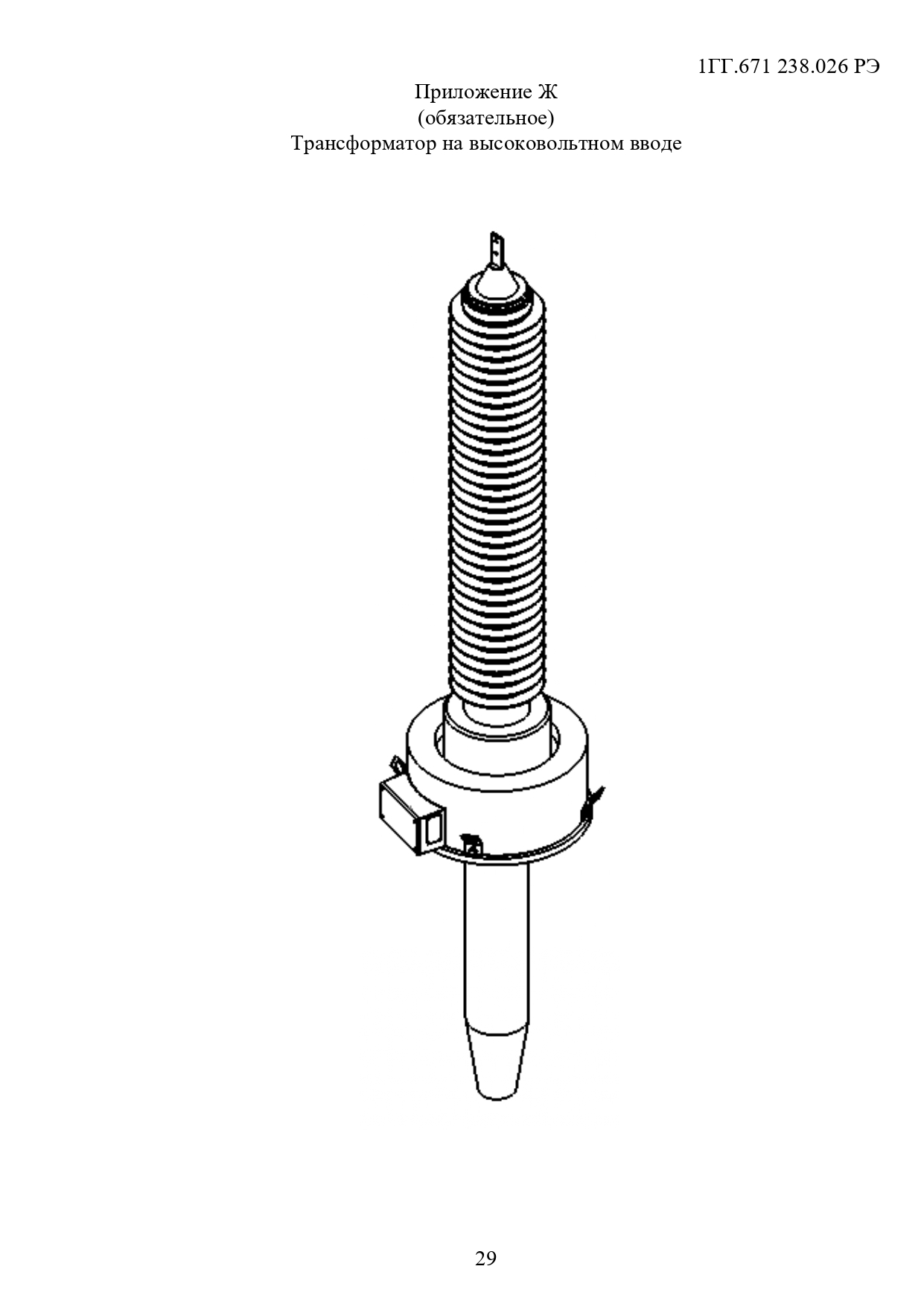

Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора служит высоковольтный ввод выключателя силового трансформатора или линейный ввод, а также высоковольтный кабель или шина) трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Для получения различных коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.
Стороны трансформатора, соответствующие первичной цепи, обозначены Л1 и Л2 (либо только Л1 или Л2).

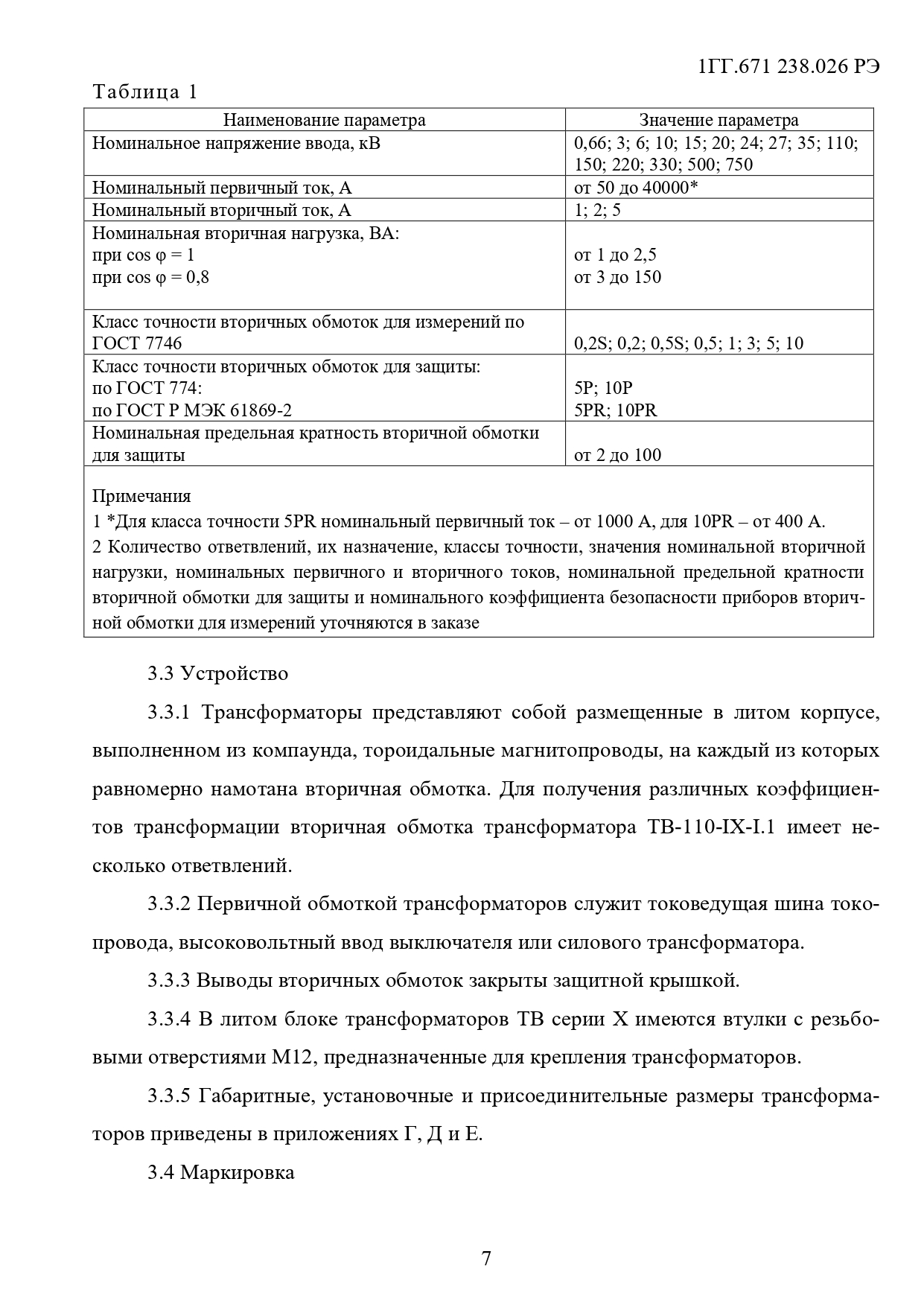

Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток, габаритными размерами, массой, наружной изоляцией, вариантами крепления. Структура обозначения трансформаторов приведена на рисунке 1.
Трансформаторы, выпускаемые в литом корпусе, который выполнен из изоляционного материала, имеют возможность пломбирования вторичных контактов.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.
На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных методом термотрансферной печати – для трансформаторов внутренней установки и методом рельефного изображения – для трансформаторов наружной установки.

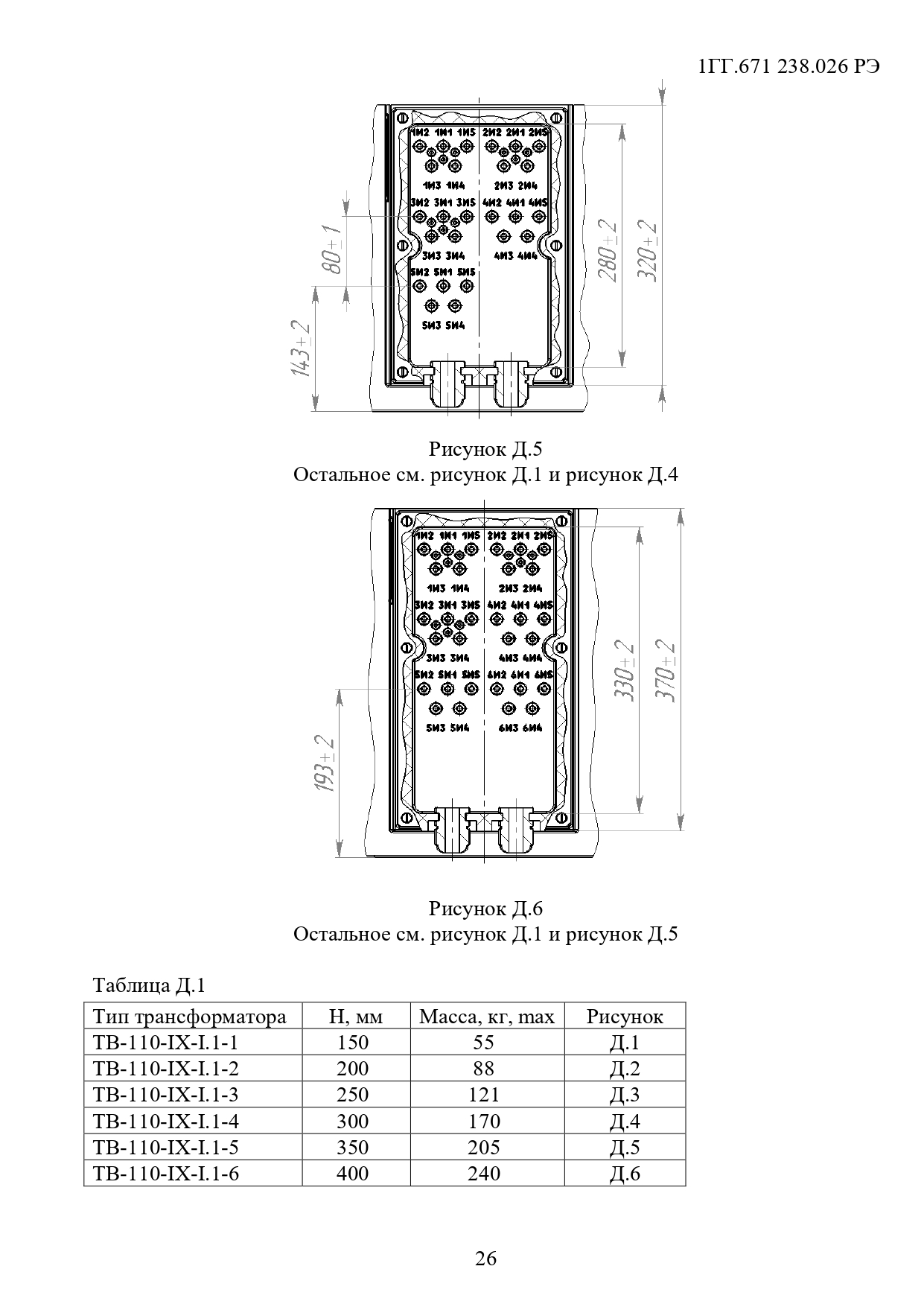

Количество вторичных обмоток трансформаторов ТВ-110-IX-I.1
Наименование параметра
Модификация трансформатора
ТВ-110-IX-I.1-1
ТВ-110-IX-I.1-2
ТВ-110-IX-I.1-3
ТВ-110-IX-I.1-4
ТВ-110-IX-I.1-5
ТВ-110-IX-I.1-6
Общее количество вторичных обмоток, шт.
1
2
3
4
5
6
Количество вторичных обмоток для измерений, шт.
1
1 или 2
1; 2 или 3
1; 2; 3 или 4
1; 2; 3 или 4
1; 2; 3; 4 или 5
Количество вторичных обмоток для защиты, шт.
1
1 или 2
1; 2 или 3
1; 2; 3 или 4
1; 2; 3; 4 или 5
1; 2; 3; 4; 5 или 6
Возможность переключения по вторичной стороне
есть
Трехсекундный ток термической стойкости
50*
Количество вторичных обмоток для измерений и (или) защиты уточняется при заказе.
* Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную нагрузку.
По согласованию с заказчиком возможно изготовление трансформаторов с другими техническими характеристиками.
Подходят для установки на гибридные КРУ HYpact.

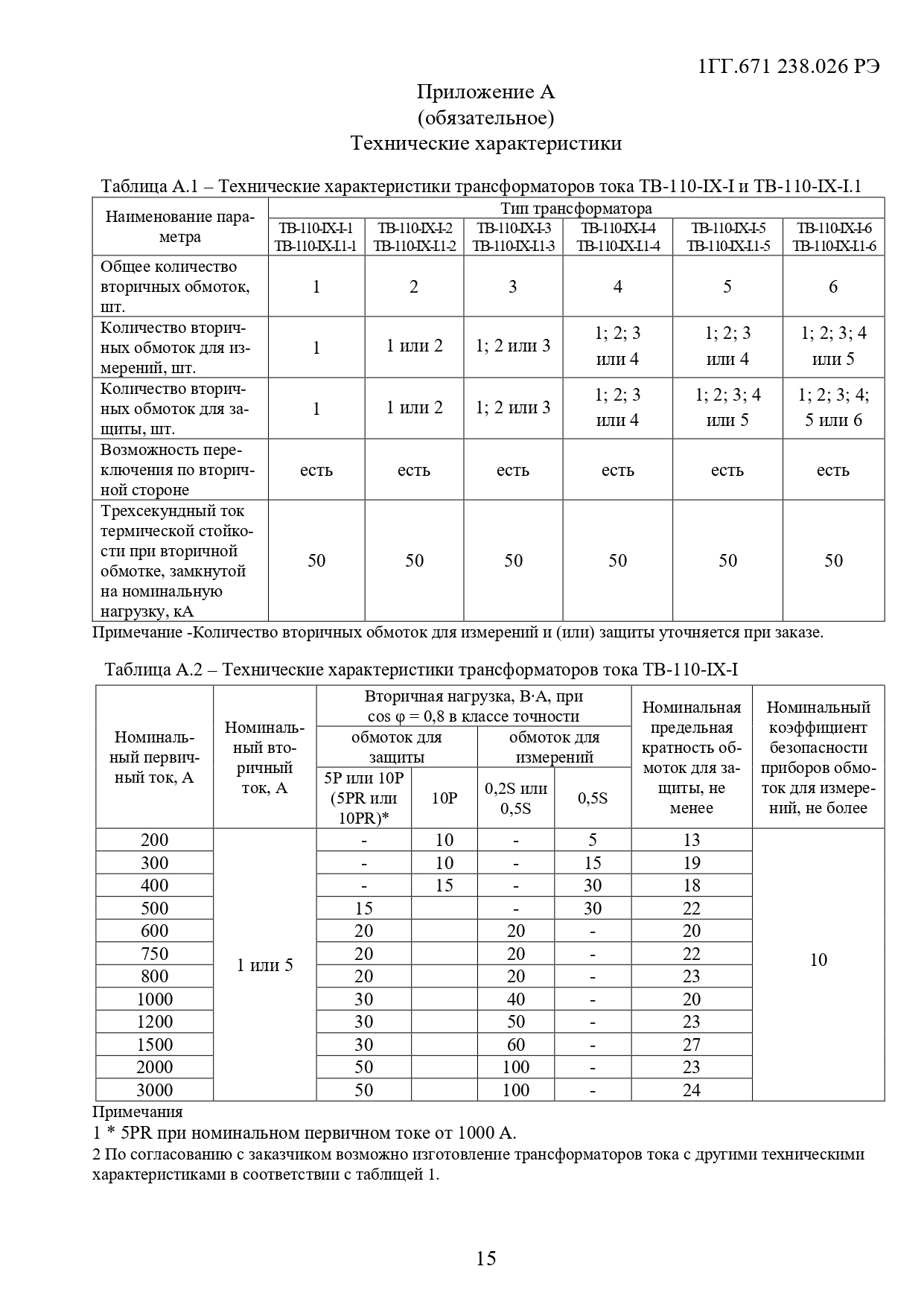

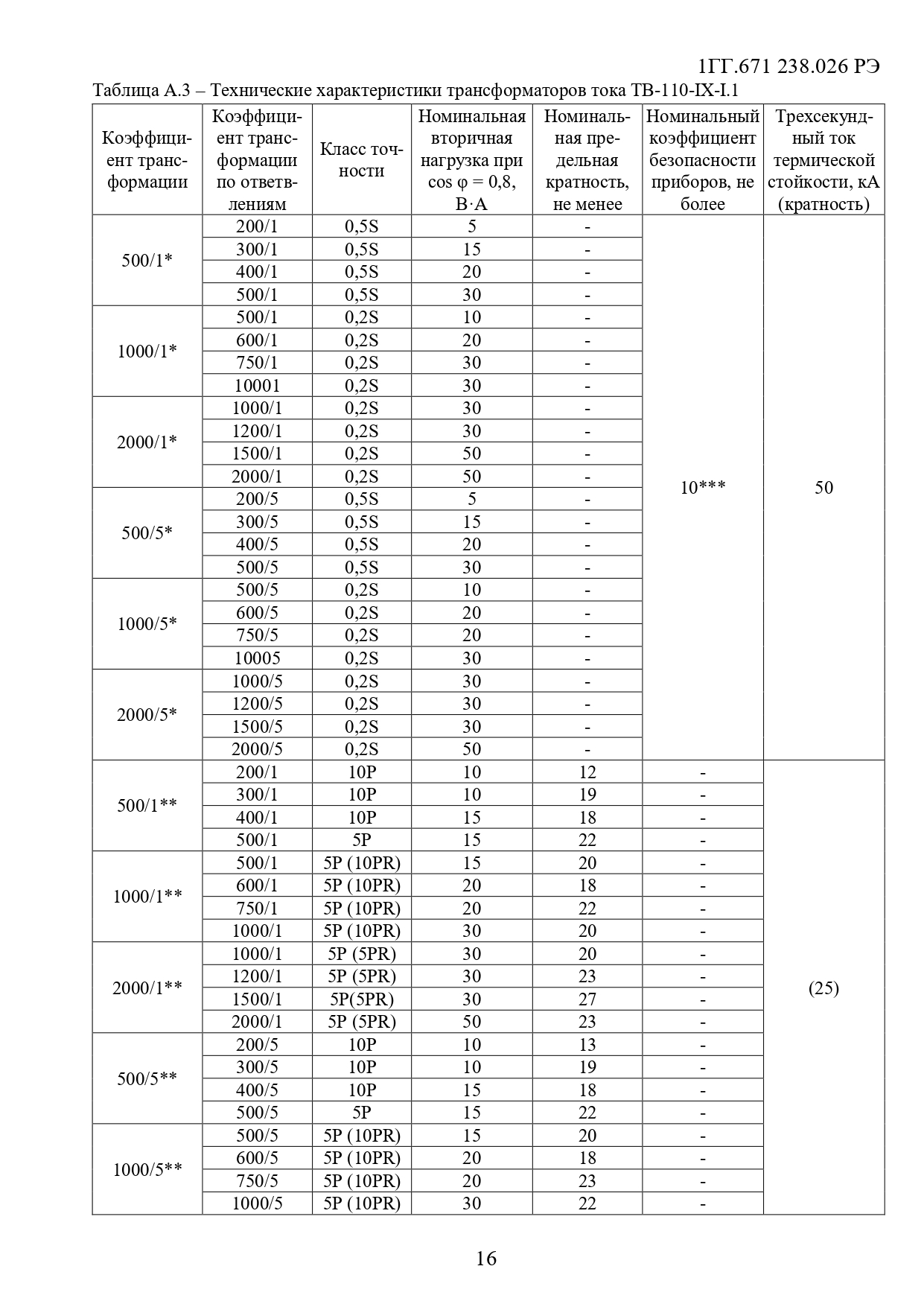

Технические характеристики трансформаторов ТВ-110-IX-I.1
Коэффициент трансформации
Коэффициент трансформации по ответвлениям
Класс точности
Номинальная вторичная нагрузка при cos φ = 0,8, В·А

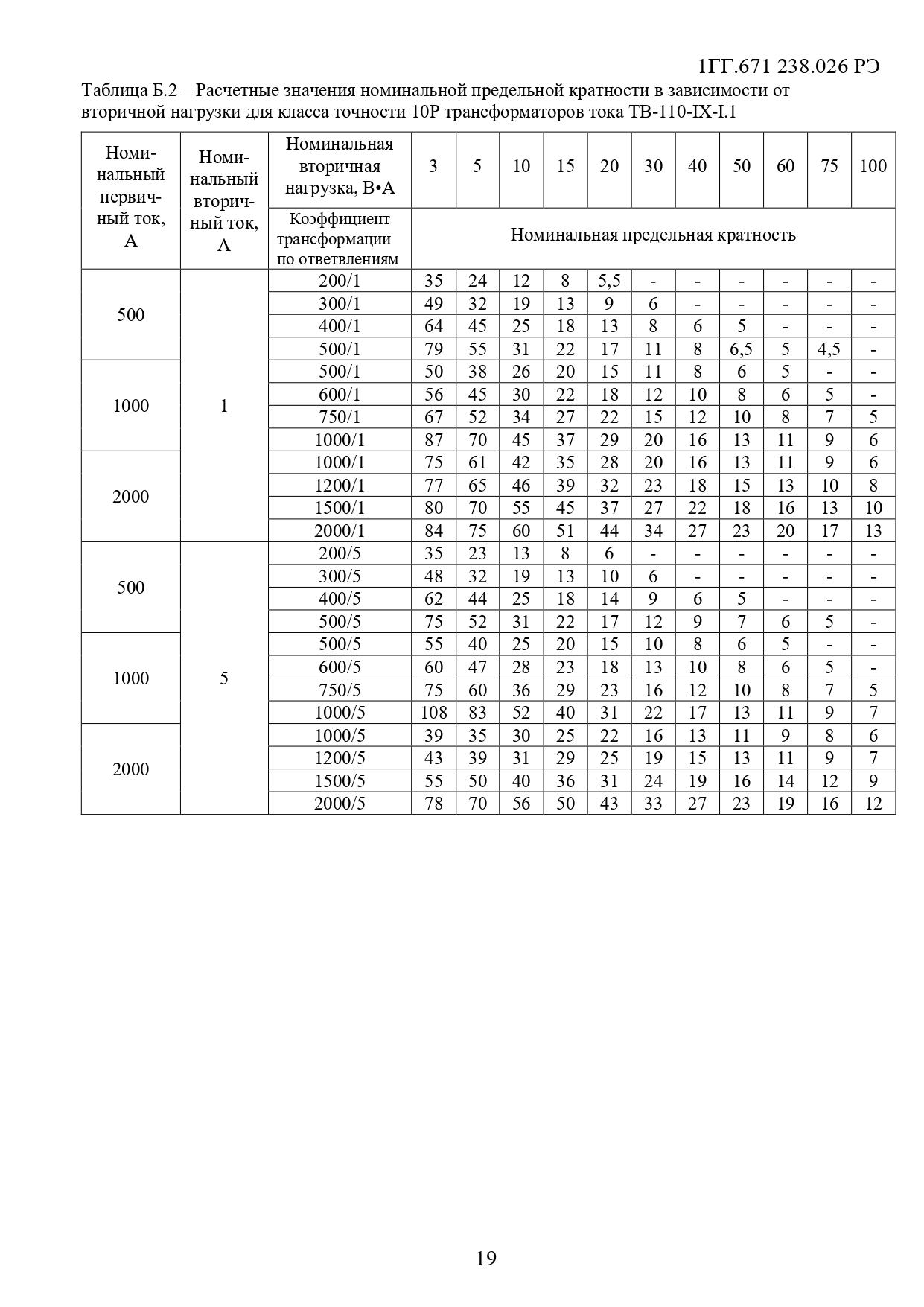

Номинальная предельная кратность, не менее
Номинальный коэффициент безопасности приборов, не более
Трехсекундный ток термической стойкости, кА (кратность)
500/1*
200/1
0,5S
5
-
10***
50
300/1
0,5S
15
-
400/1
0,5S
20
-
500/1
0,5S
30
-
1000/1*
500/1
0,2S
10
-
600/1
0,2S
20
-
750/1
0,2S
30
-
10001
0,2S
30
-
2000/1*
1000/1
0,2S
30
-
1200/1
0,2S
30
-
1500/1
0,2S
50
-
2000/1
0,2S
50
-
500/5*
200/5
0,5S
5
-
300/5
0,5S
15
-
400/5
0,5S
20
-
500/5
0,5S
30
-
1000/5*
500/5
0,2S
10
-
600/5
0,2S
20
-
750/5
0,2S
20
-
10005
0,2S
30
-
2000/5*
1000/5
0,2S
30
-
1200/5
0,2S
30
-
1500/5
0,2S
30
-
2000/5
0,2S
50
-
500/1**
200/1
10Р
10
12
-
(25)
300/1
10Р
10
19
400/1
10Р
15
18
500/1
5Р
15
22
1000/1**
500/1
5Р
15
20
-
600/1
5Р
20
18
-
750/1
5Р
20
22
-
1000/1
5Р
30
20
-
2000/1**
1000/1
5Р
30
20
-
1200/1
5Р
30
23
-
1500/1
5Р
30
25
-
2000/1
5Р
50
23
-
500/5**
200/5
10Р
10
13
-
300/5
10Р
10
19
-
400/5
10Р
15
18
-
500/5
5Р
15
22
-
1000/5**
500/5
5Р
15
20
-
600/5
5Р
20
18
-
750/5
5Р
20
23
-
1000/5
5Р
30
22
-
2000/5**
1000/5
5Р
30
16
-
1200/5
5Р
30
19
-
1500/5
5Р
30
24
-
2000/5
5Р
50
23
-
* Ток термической стойкости для данного исполнения указан при вторичной обмотке, замкнутой на номинальную нагрузку.
** Вариант исполнения трансформатора для защиты.
*** Коэффициент безопасности приборов не более 10 при наибольшей из указанных вторичных нагрузок. По согласованию с заказчиком допускается изготовление трансформаторов с другими техническими характеристиками.
3D-модель-ТВ-110-IX-I.1
Опросный лист ТВ

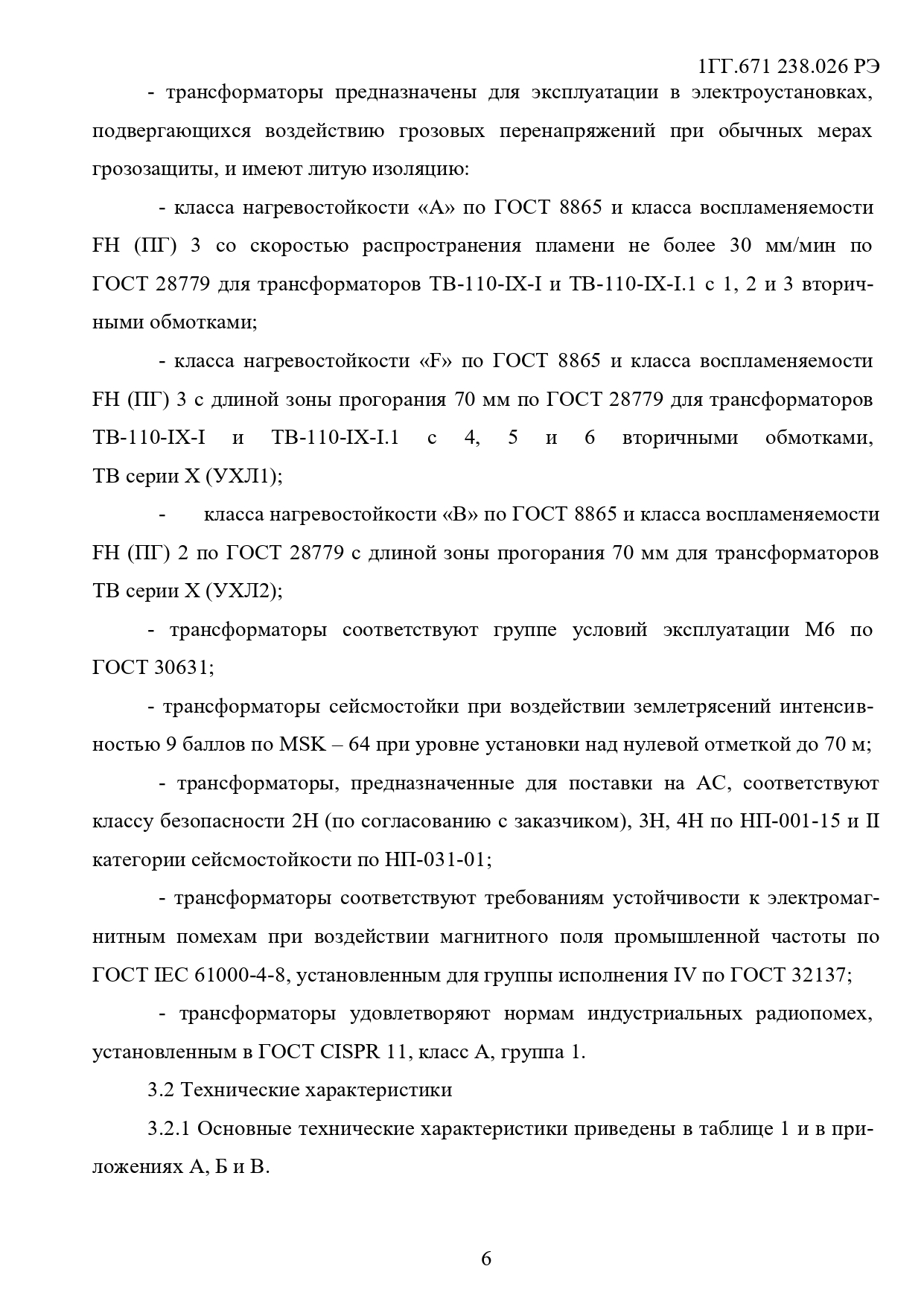

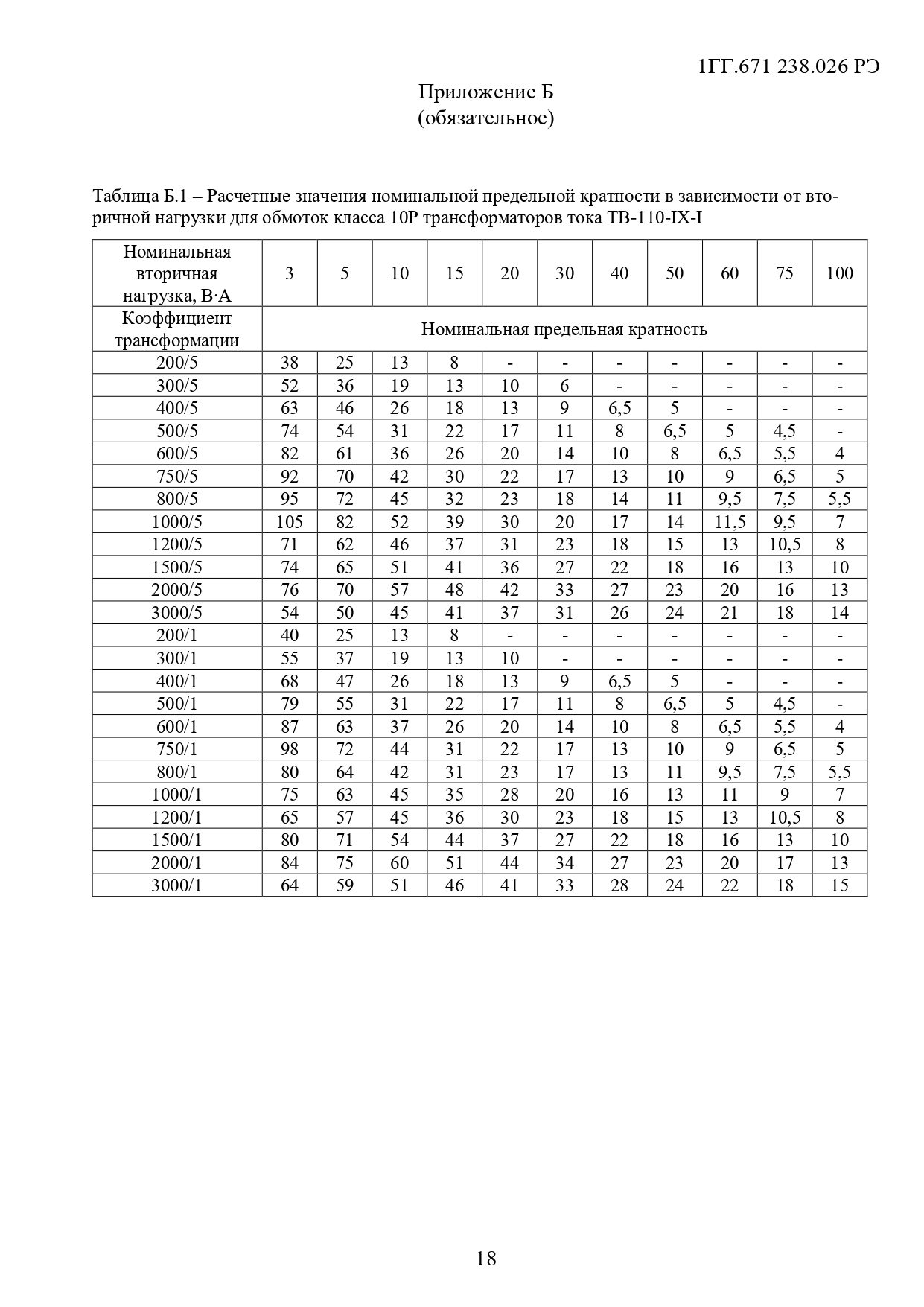

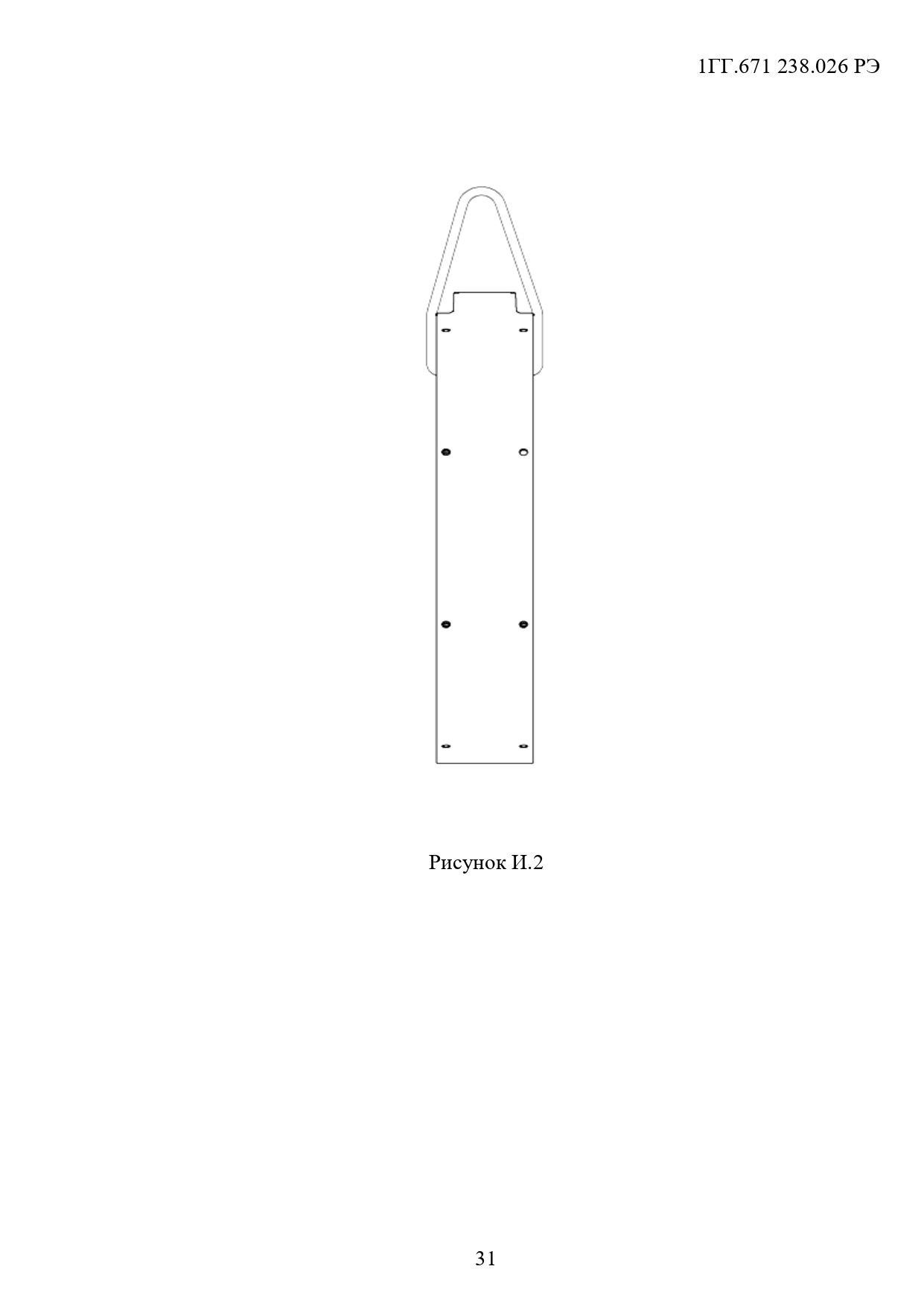

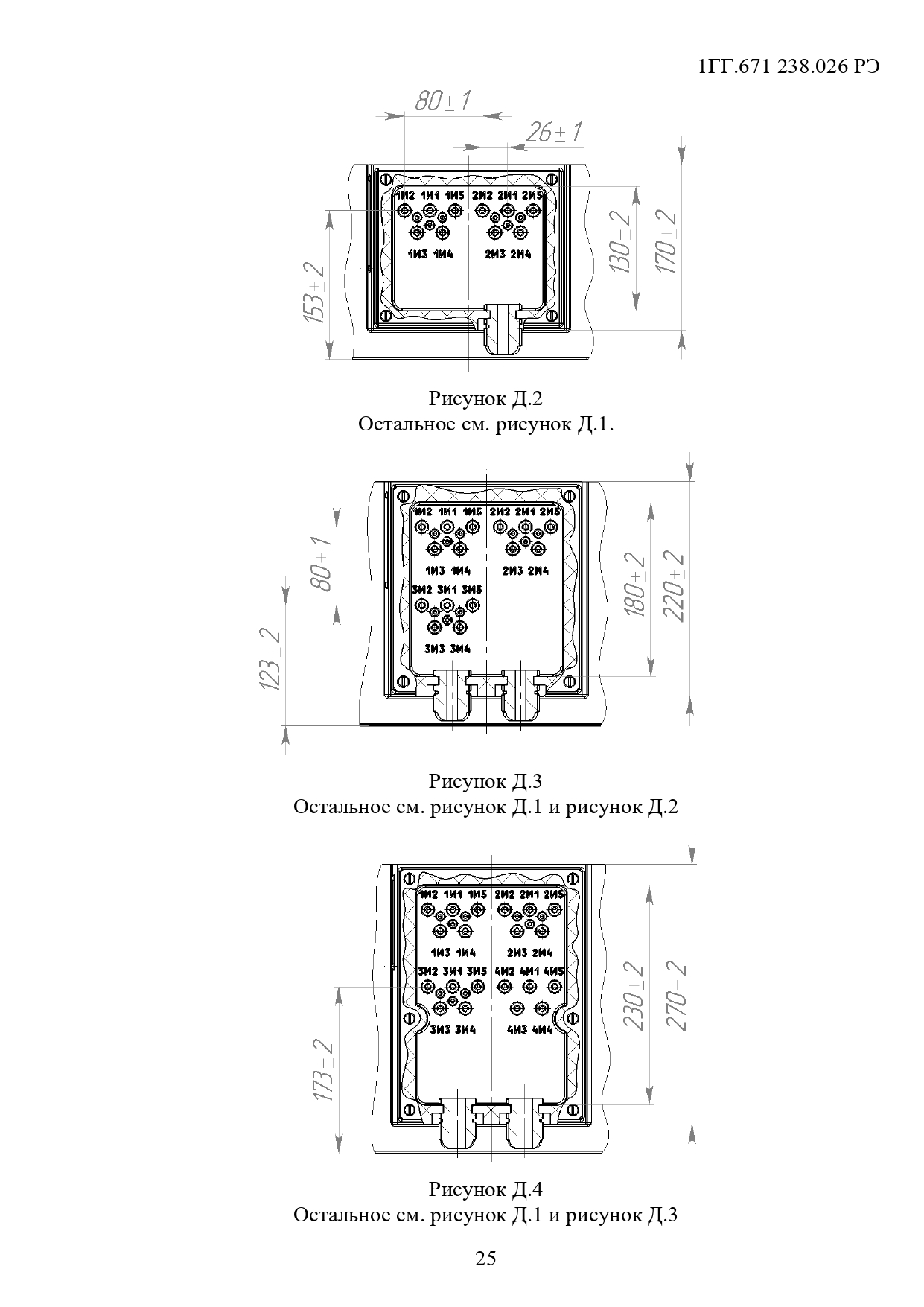

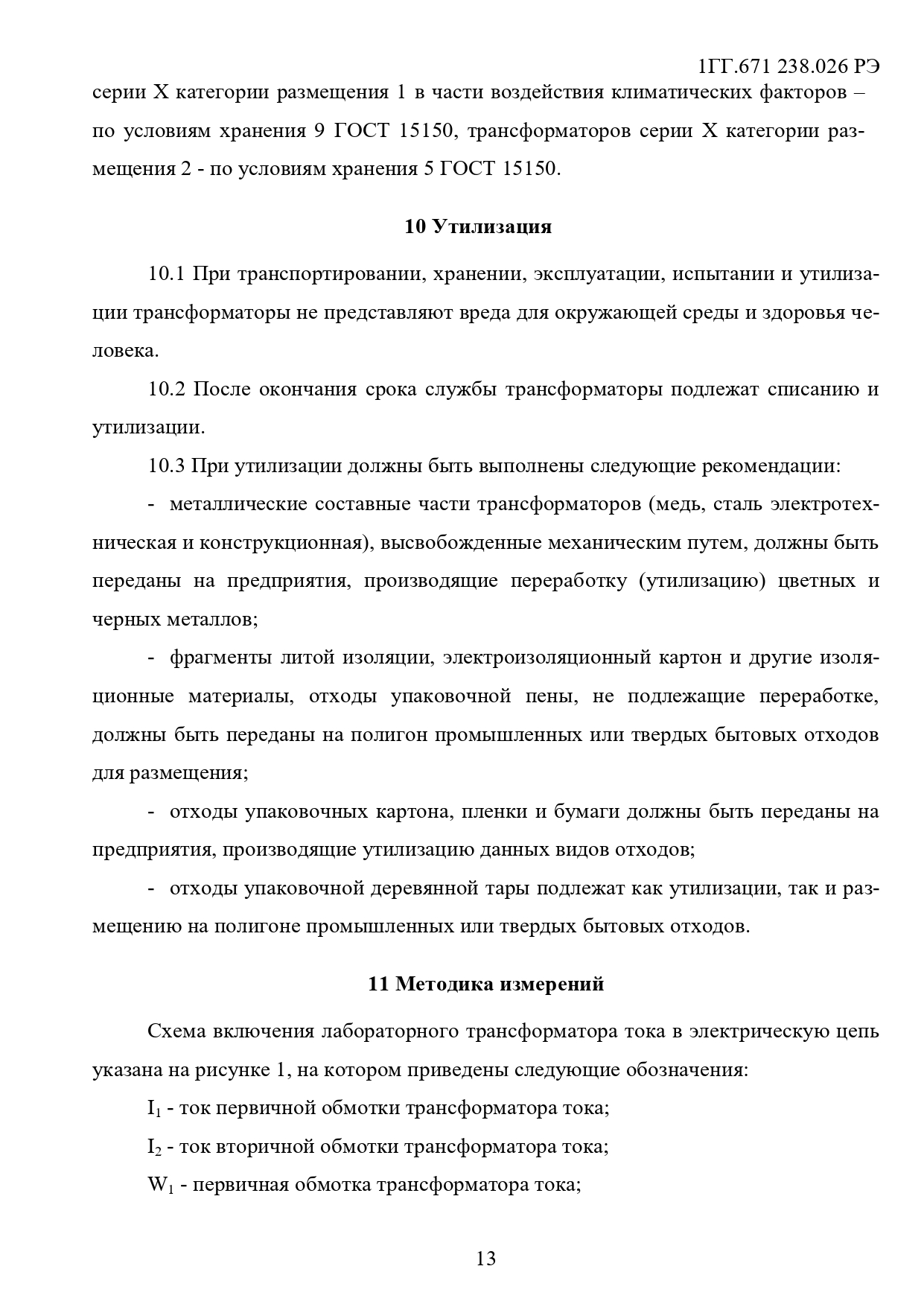

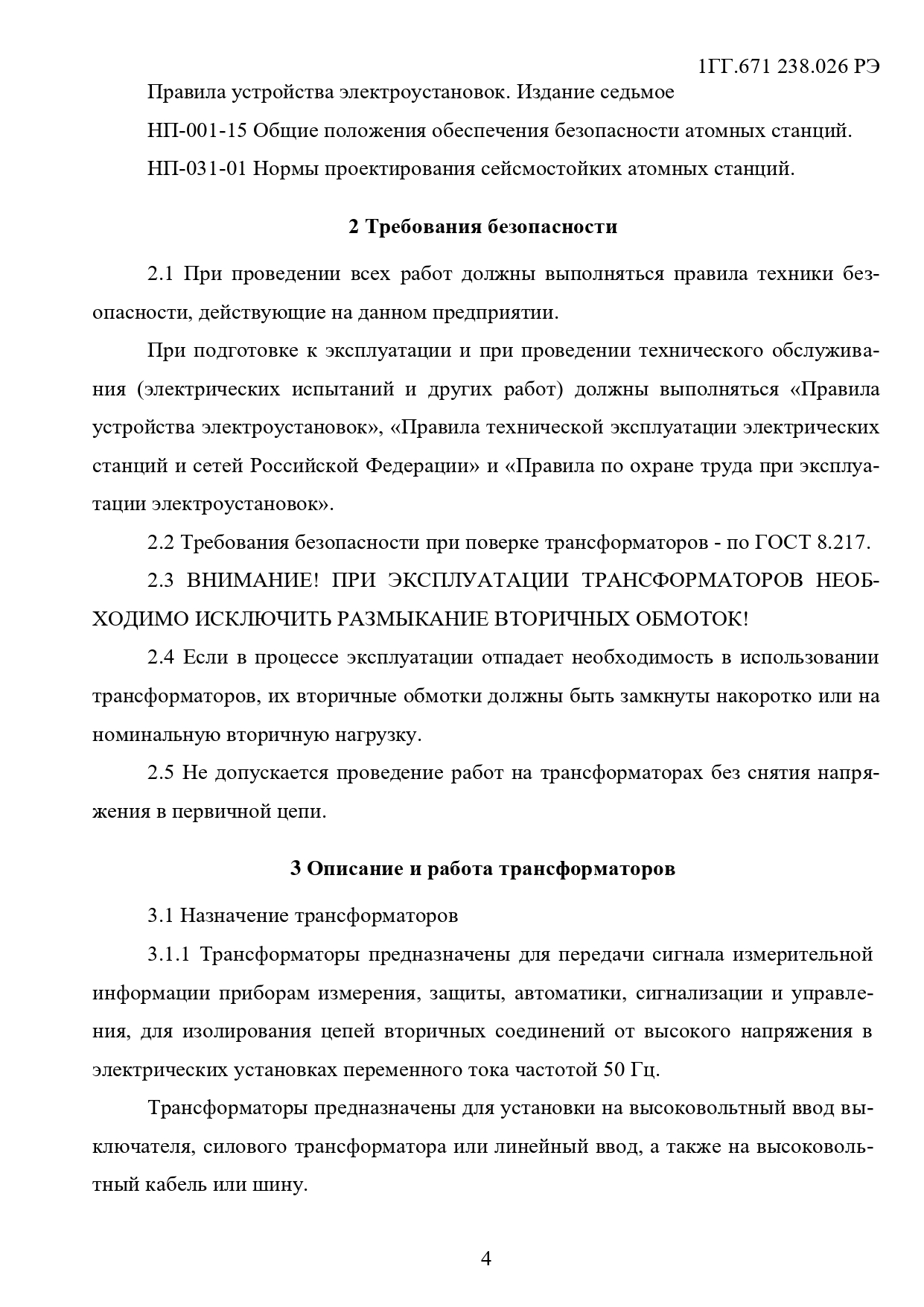

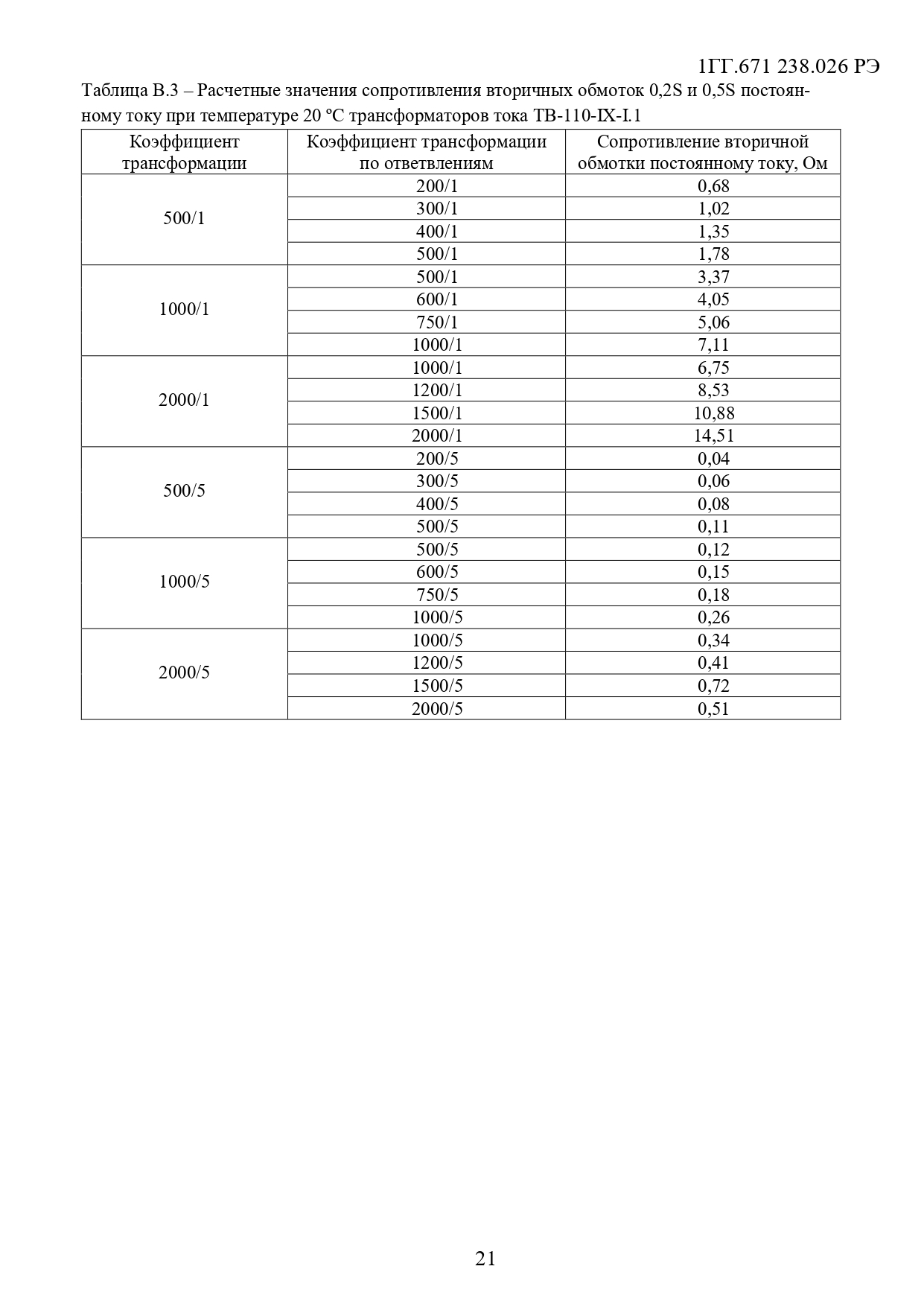

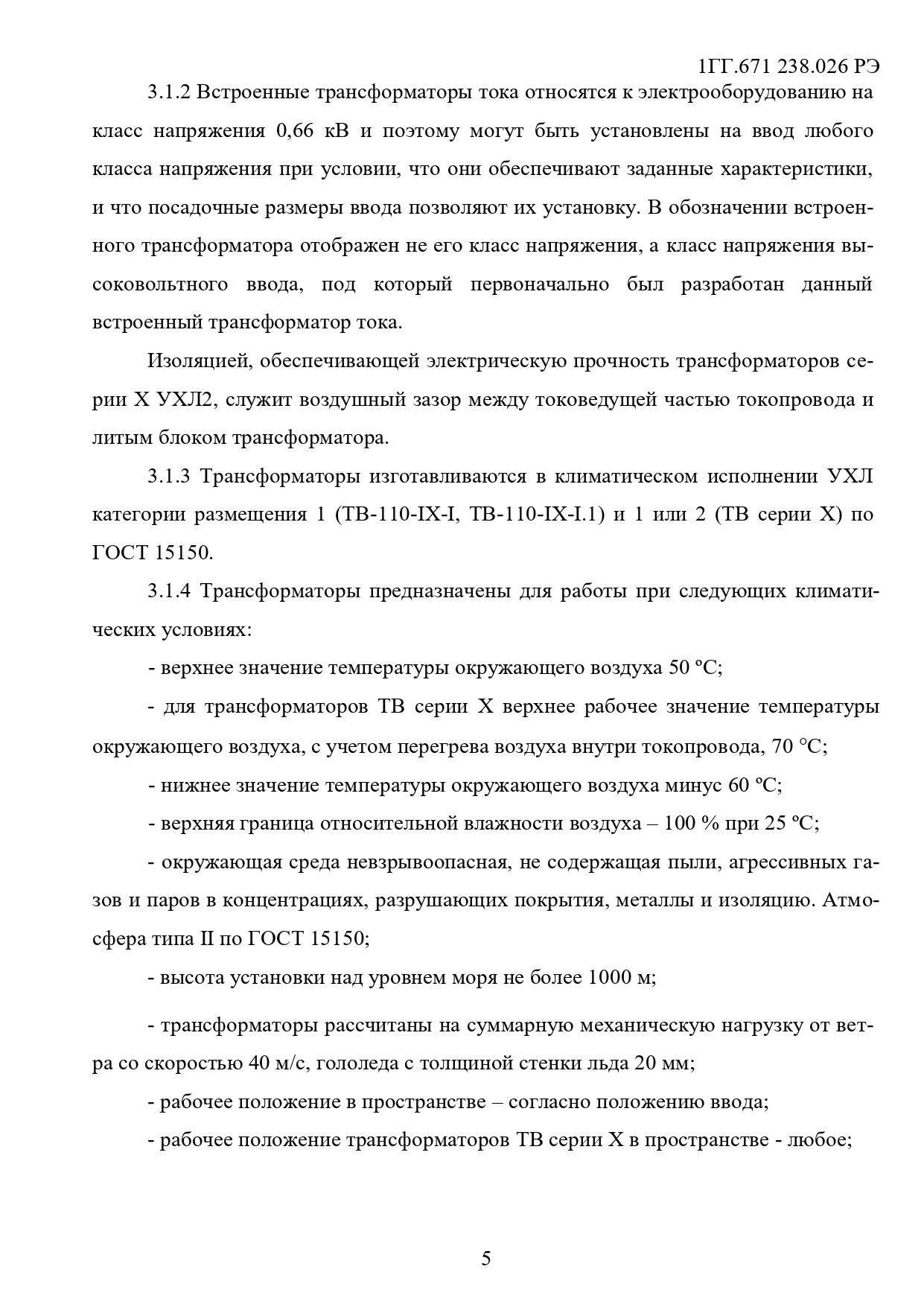

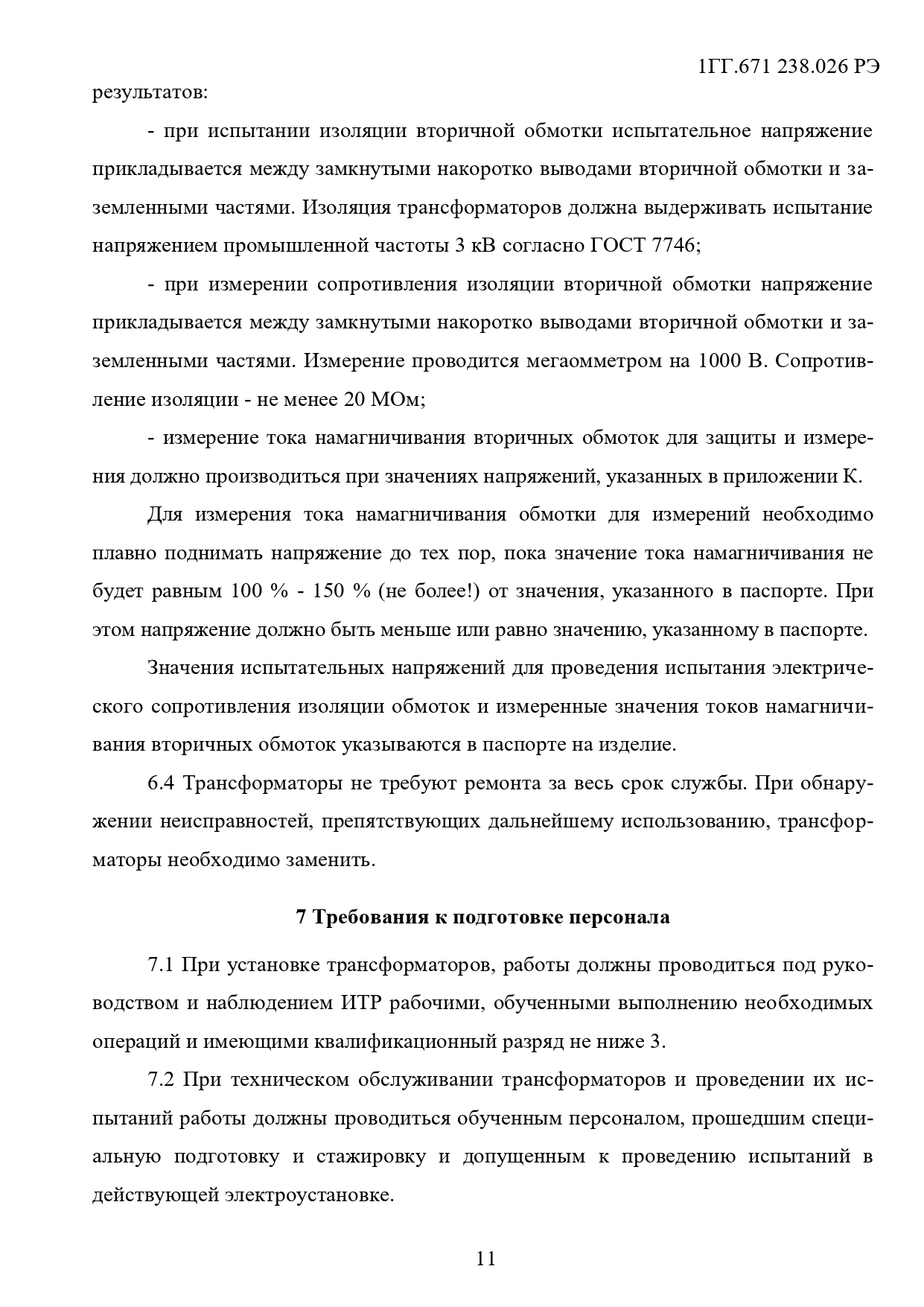

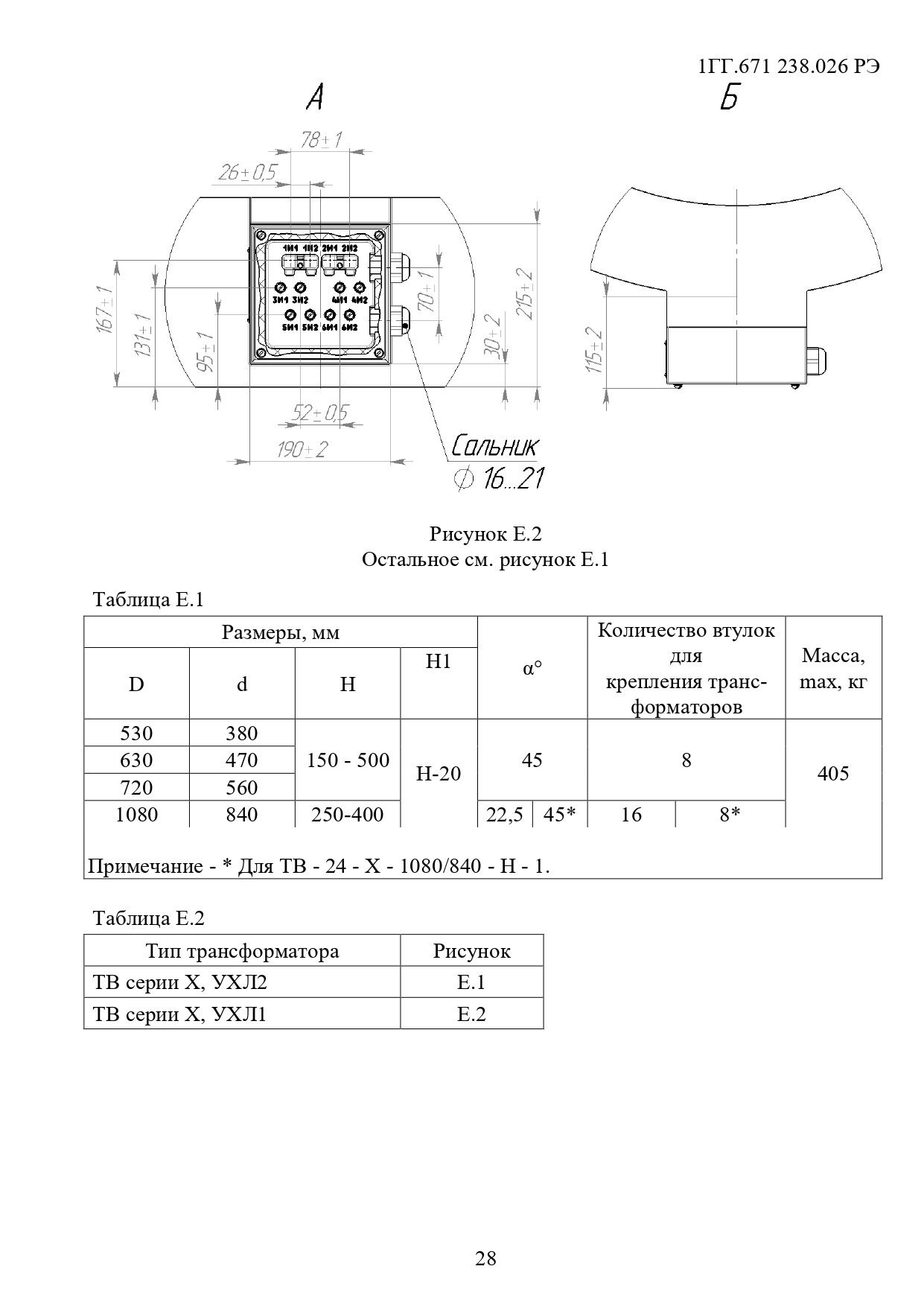

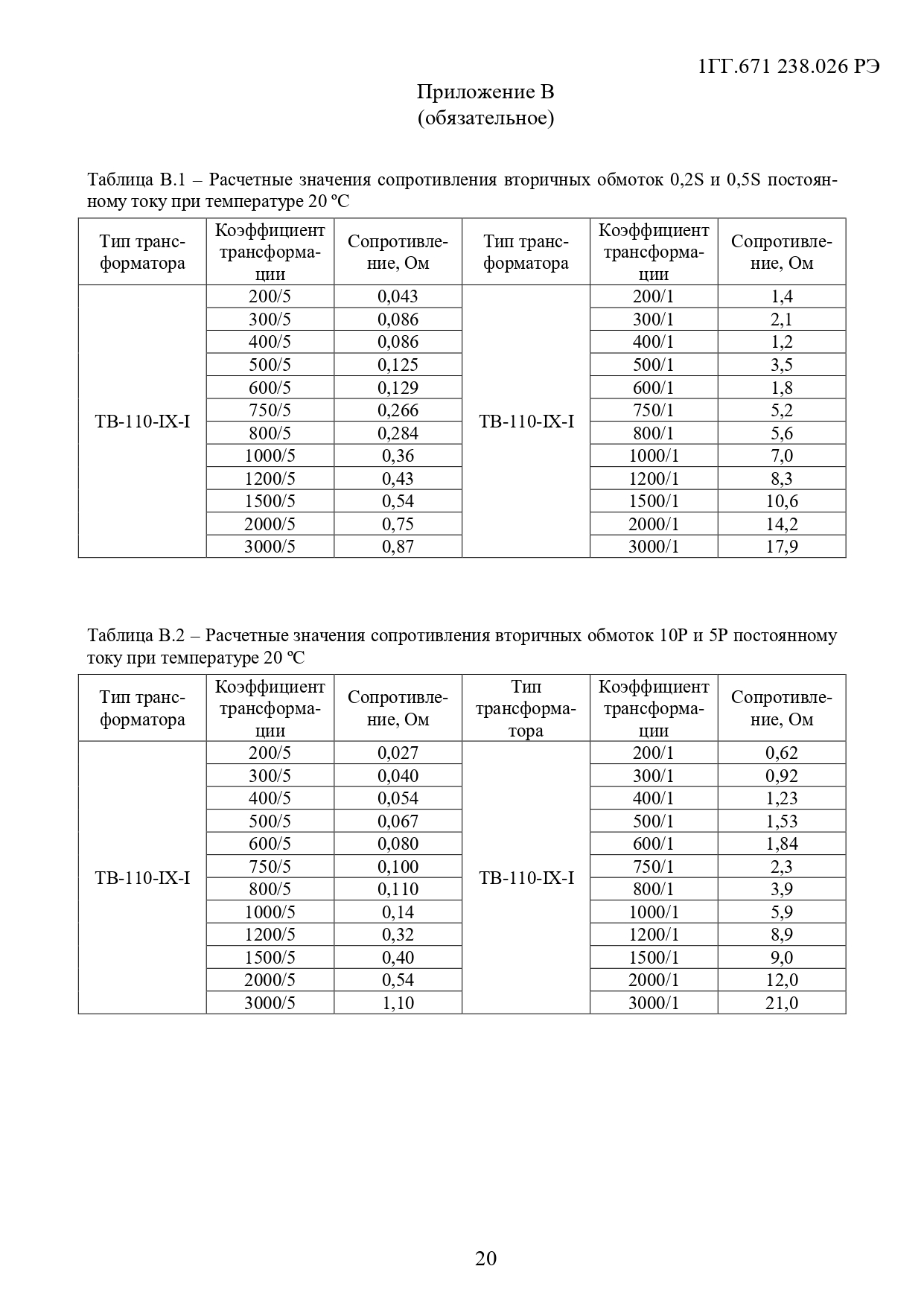

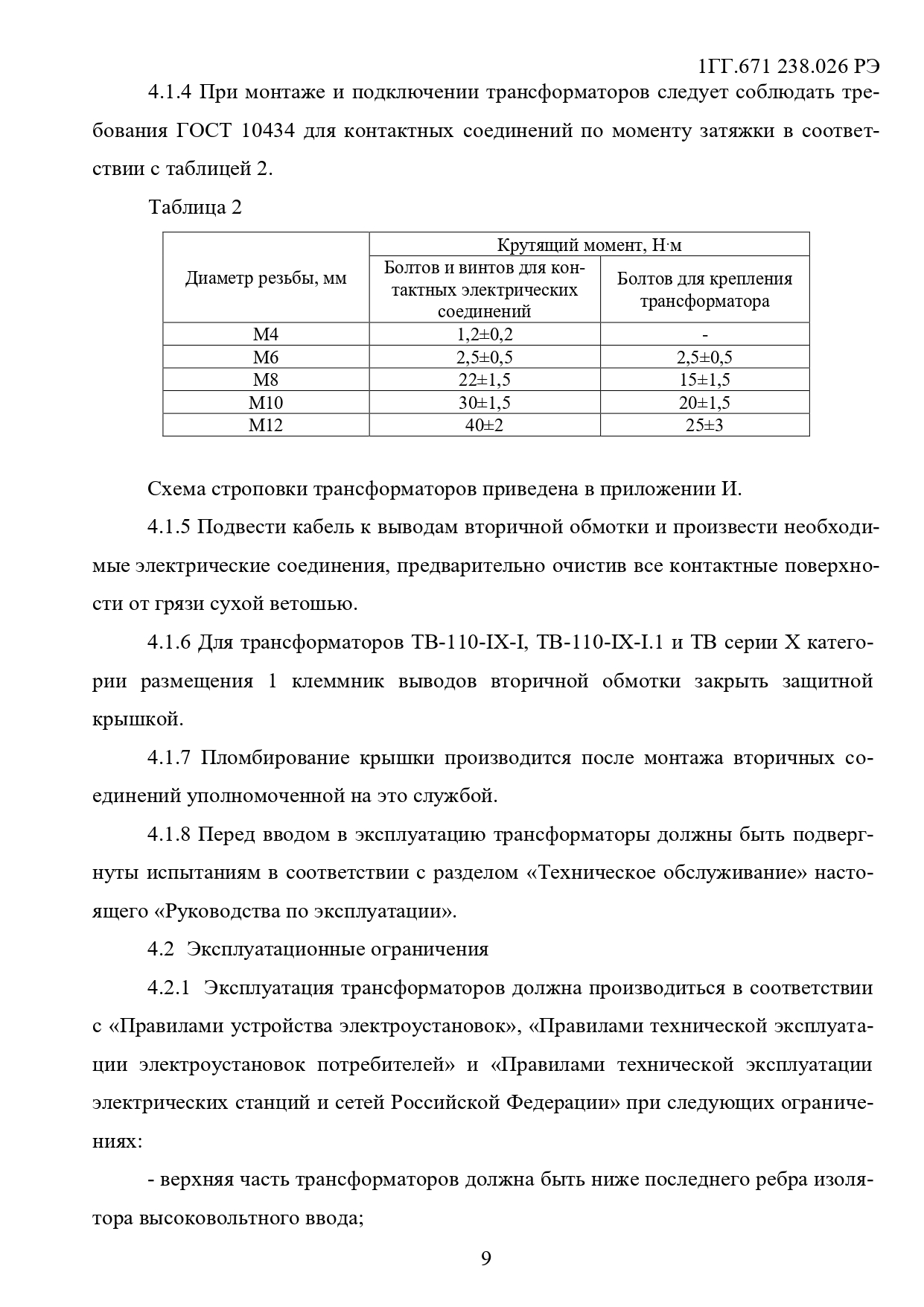

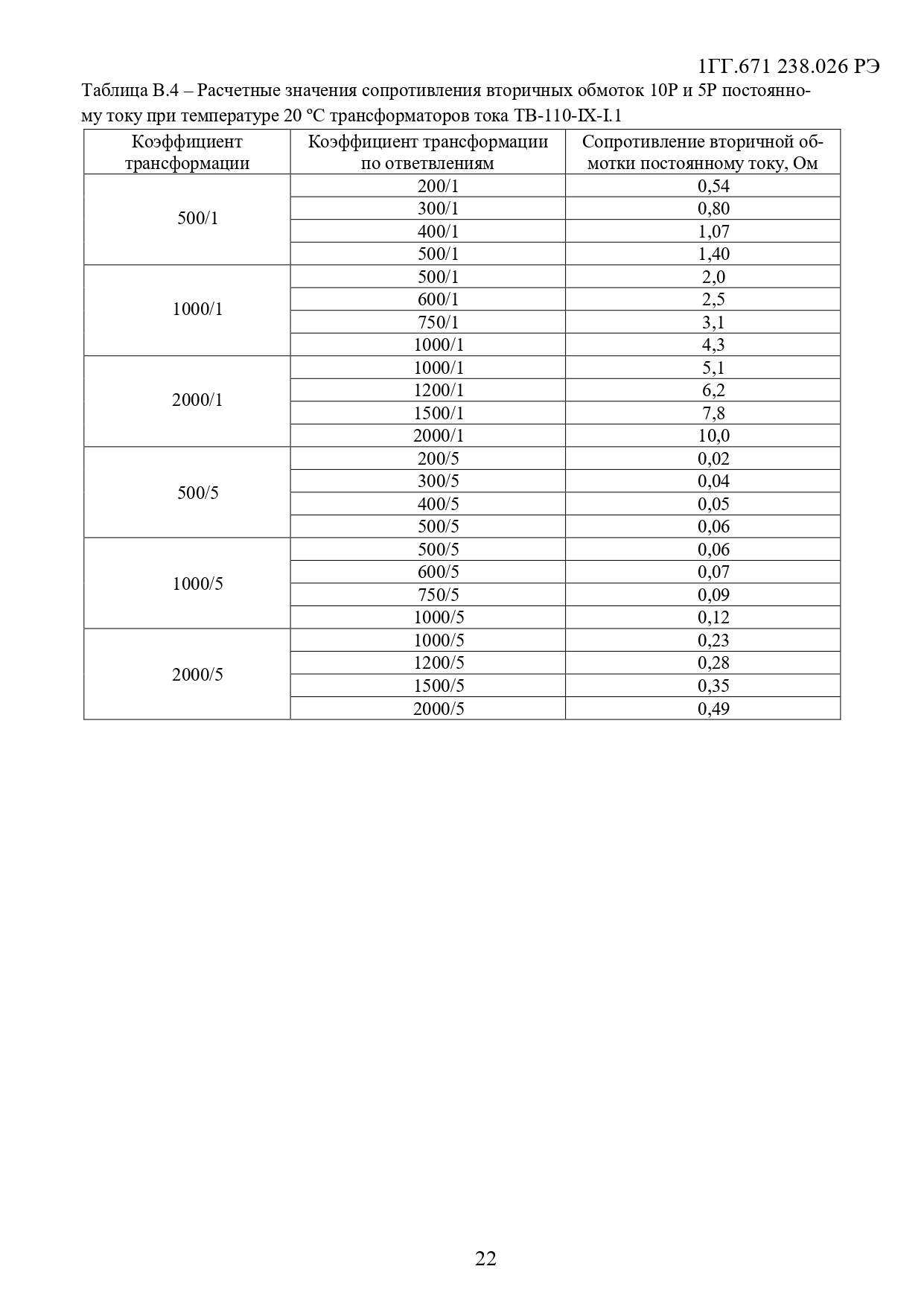

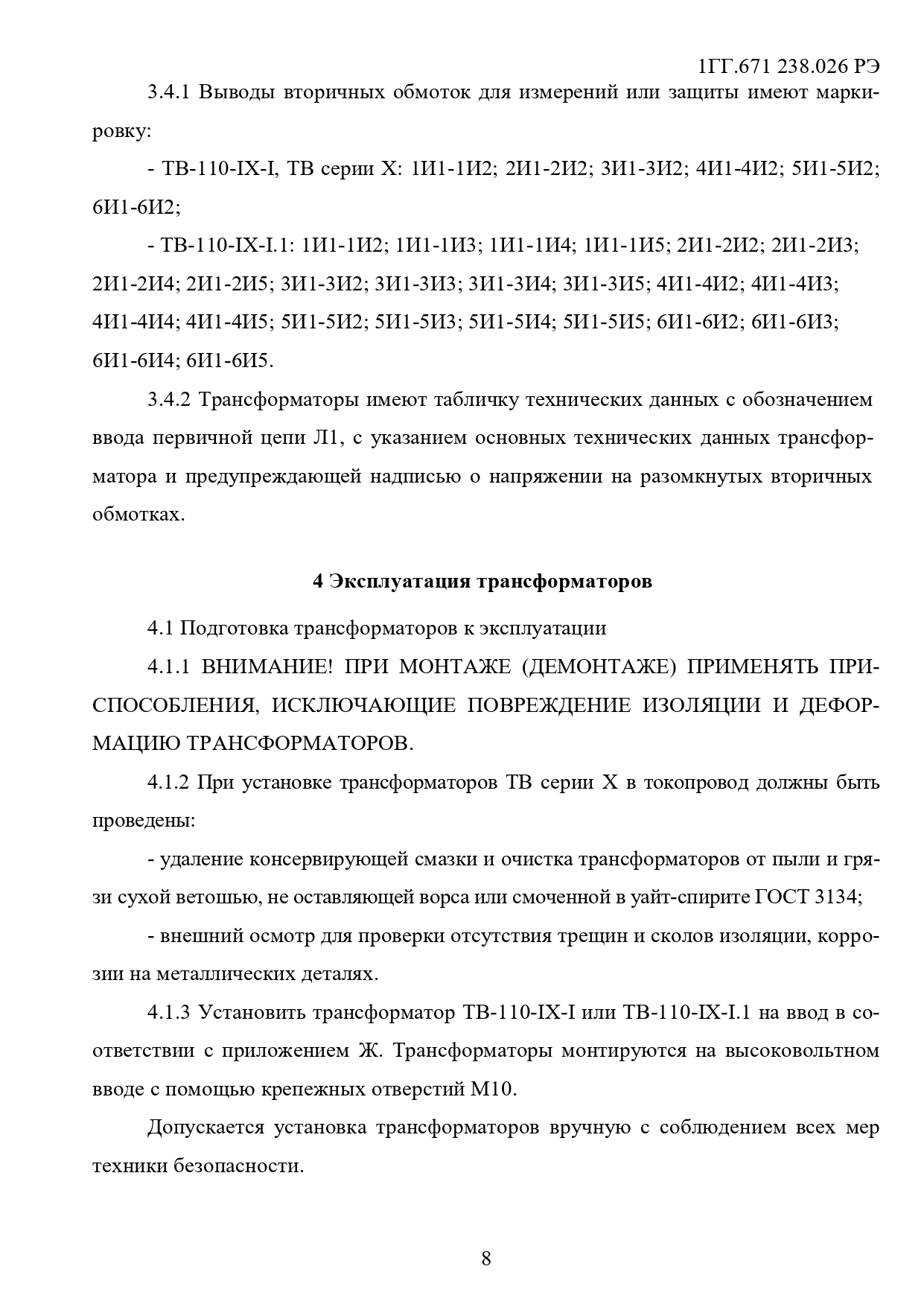

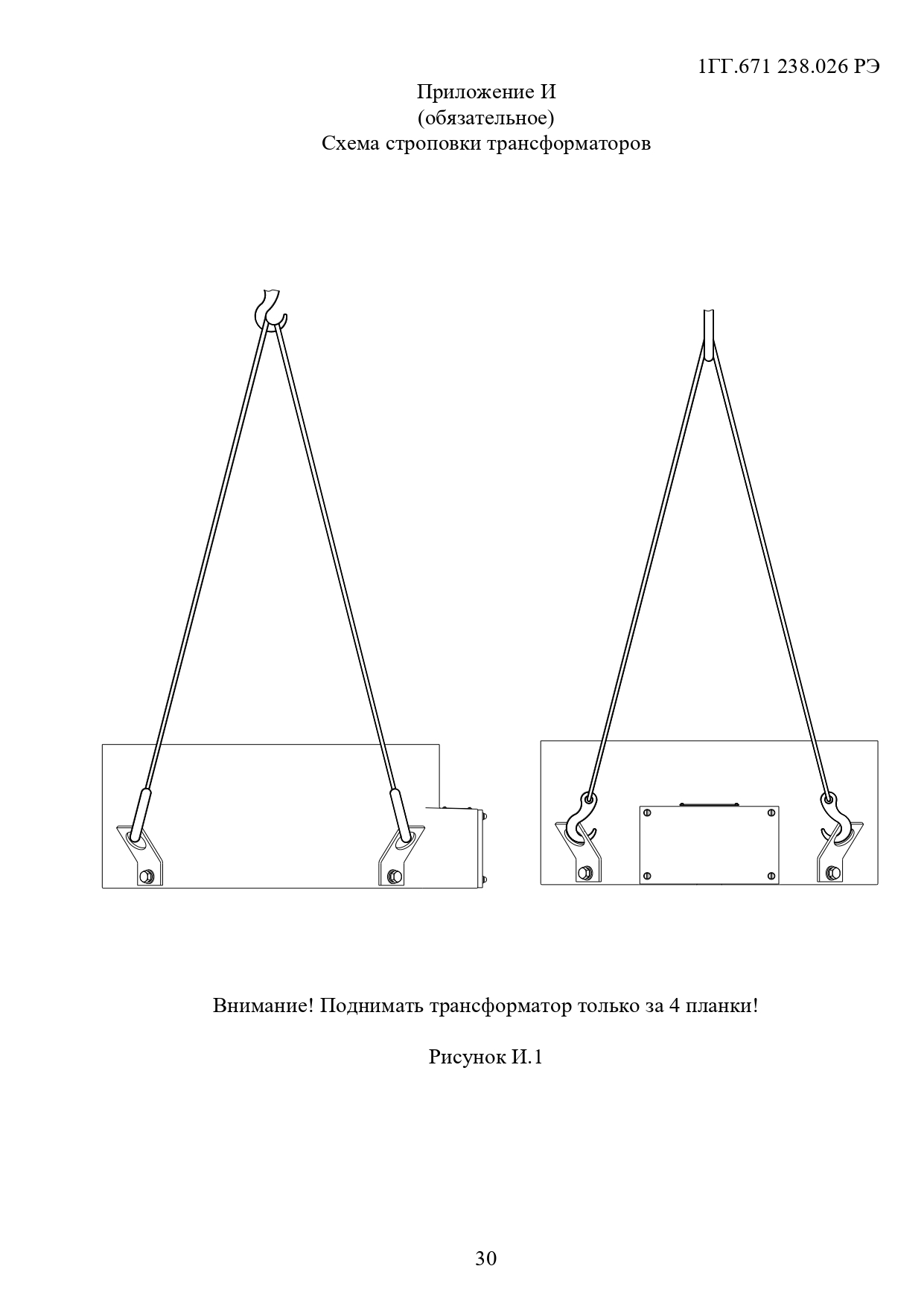

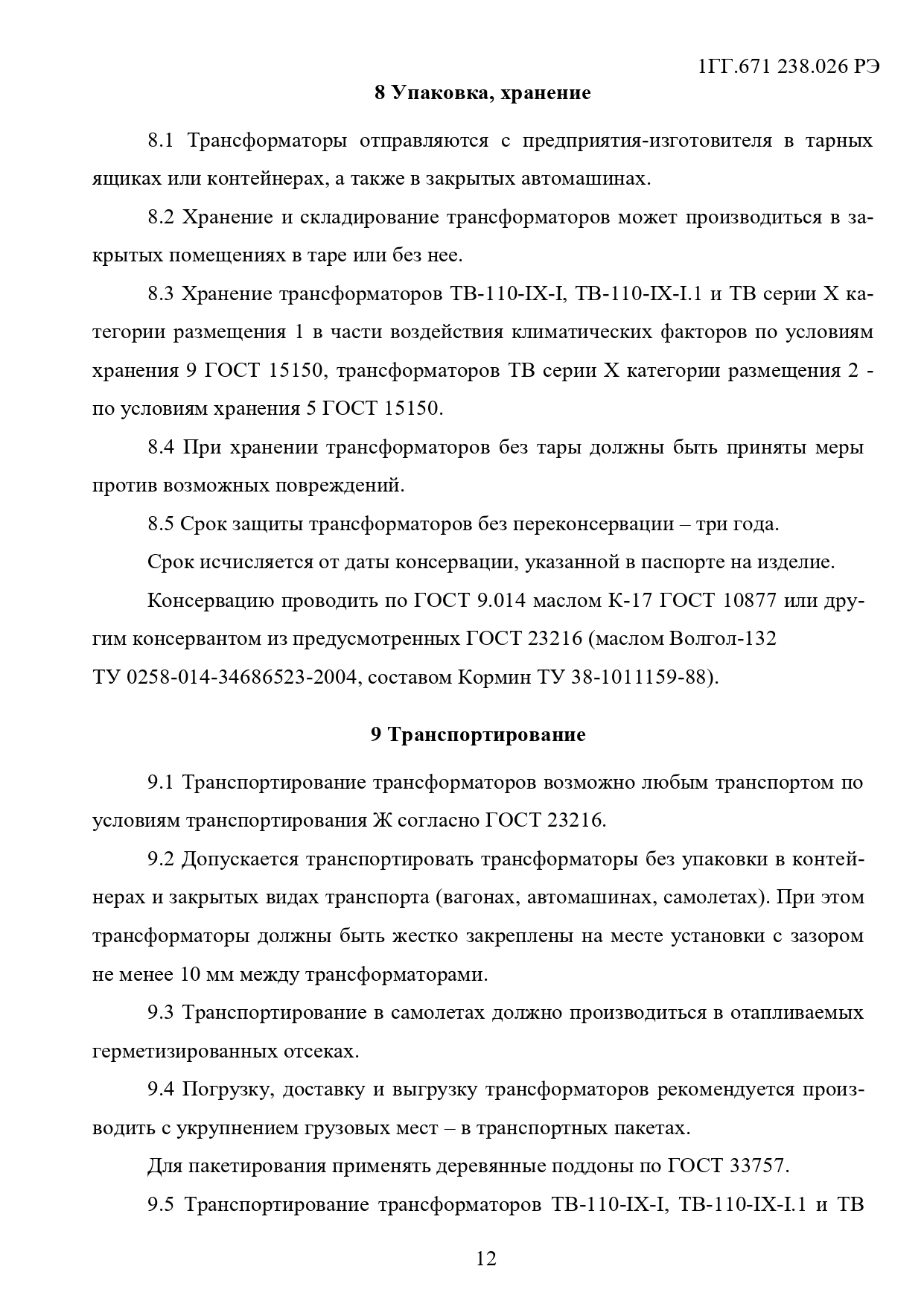

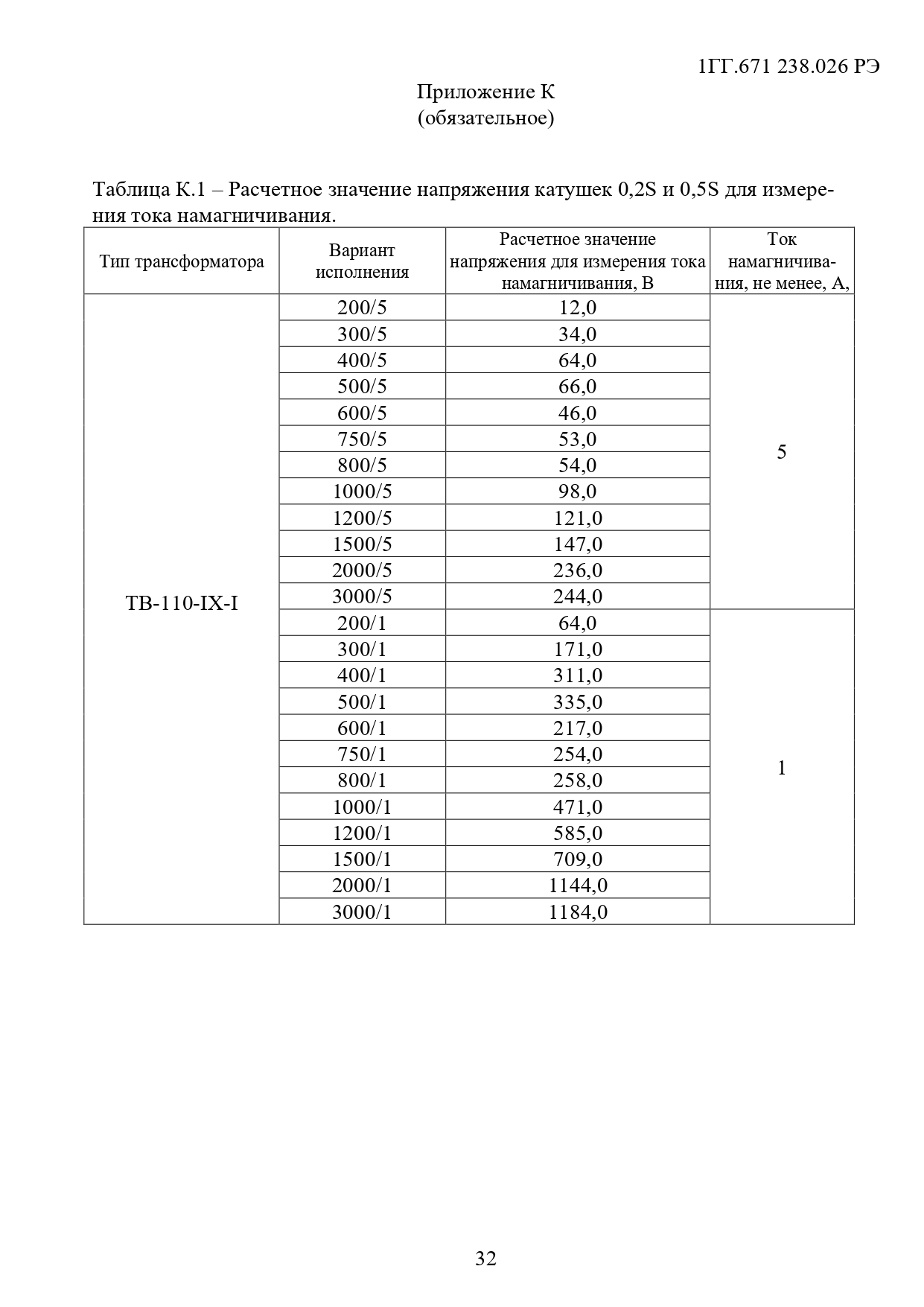

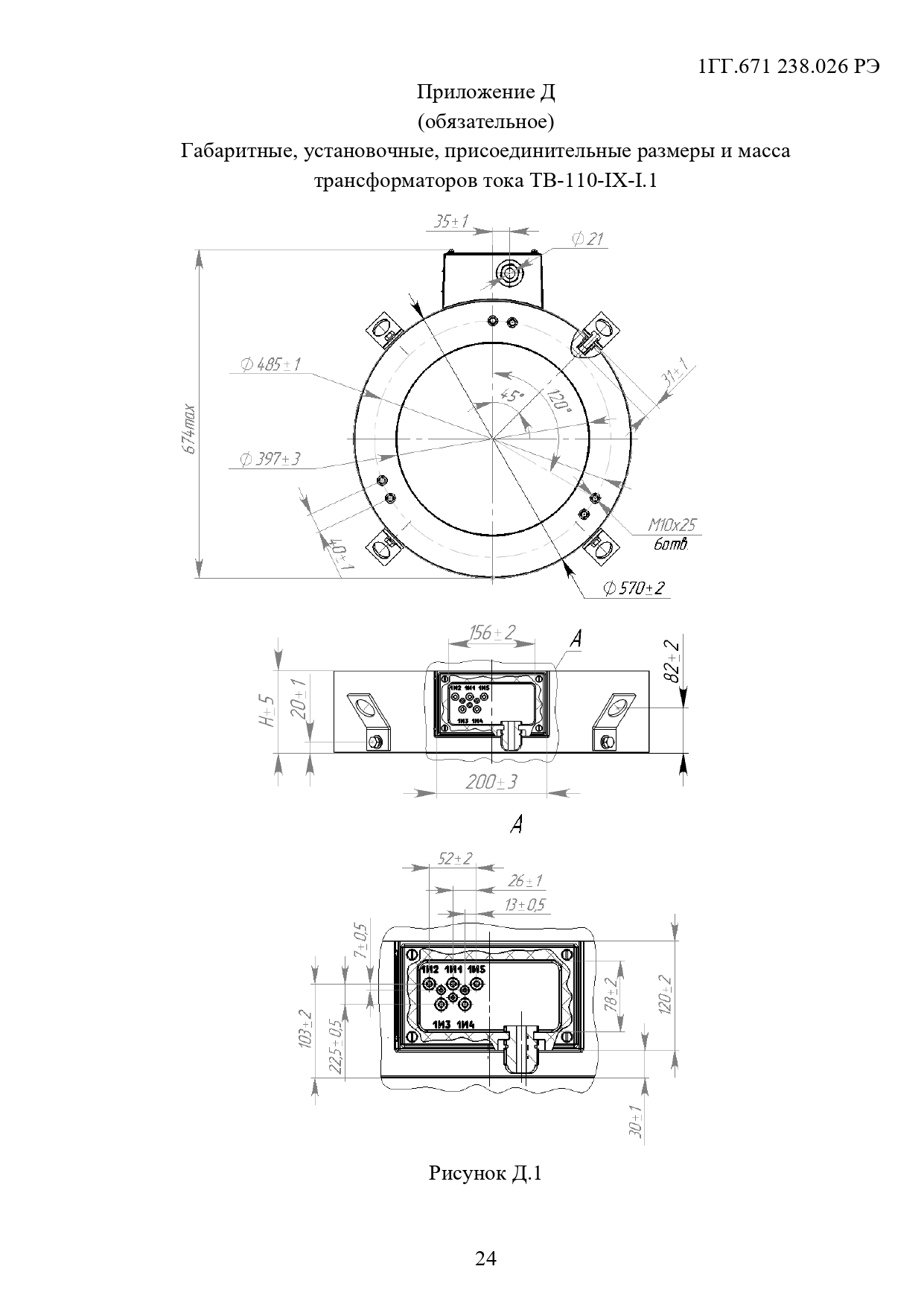

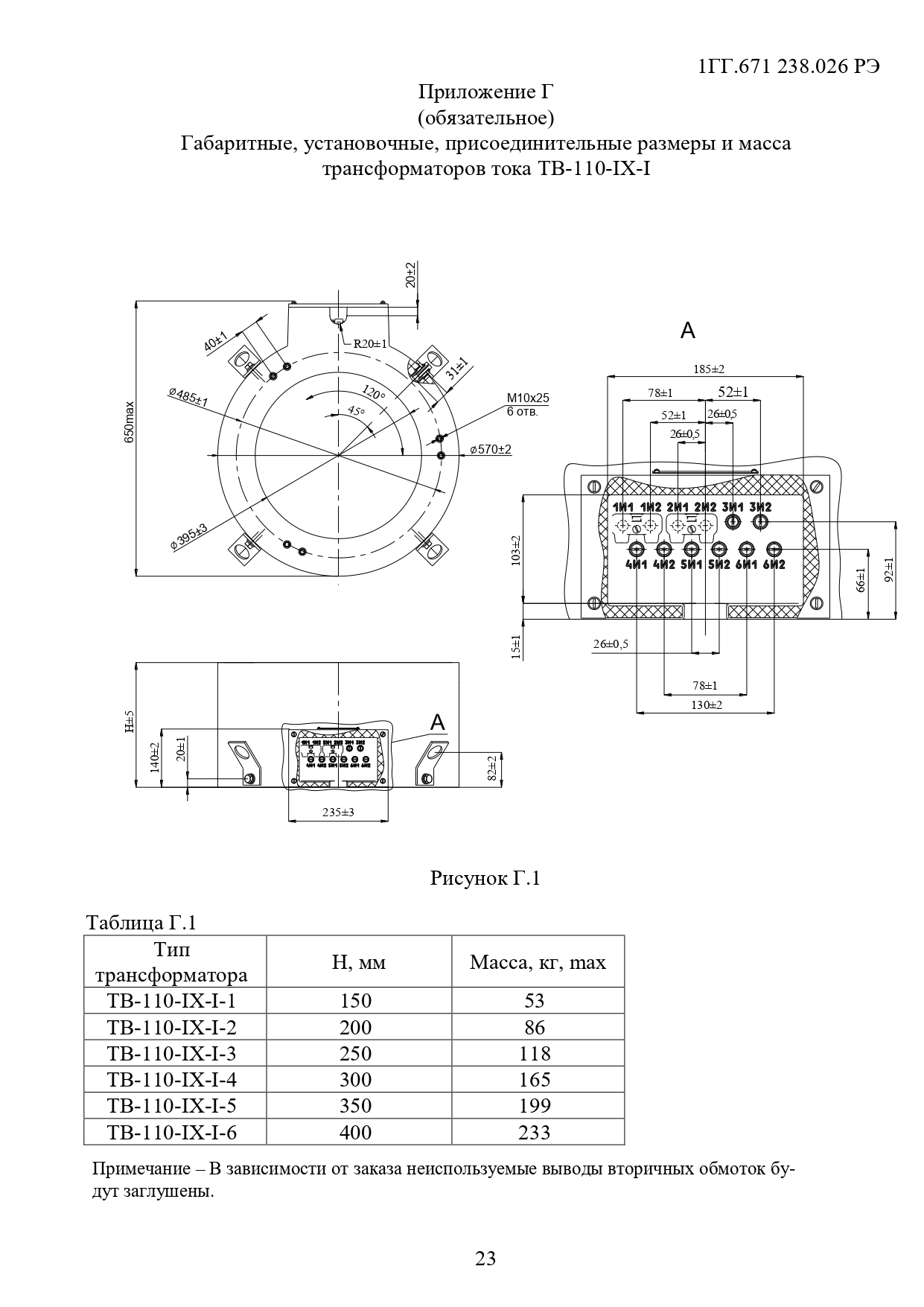

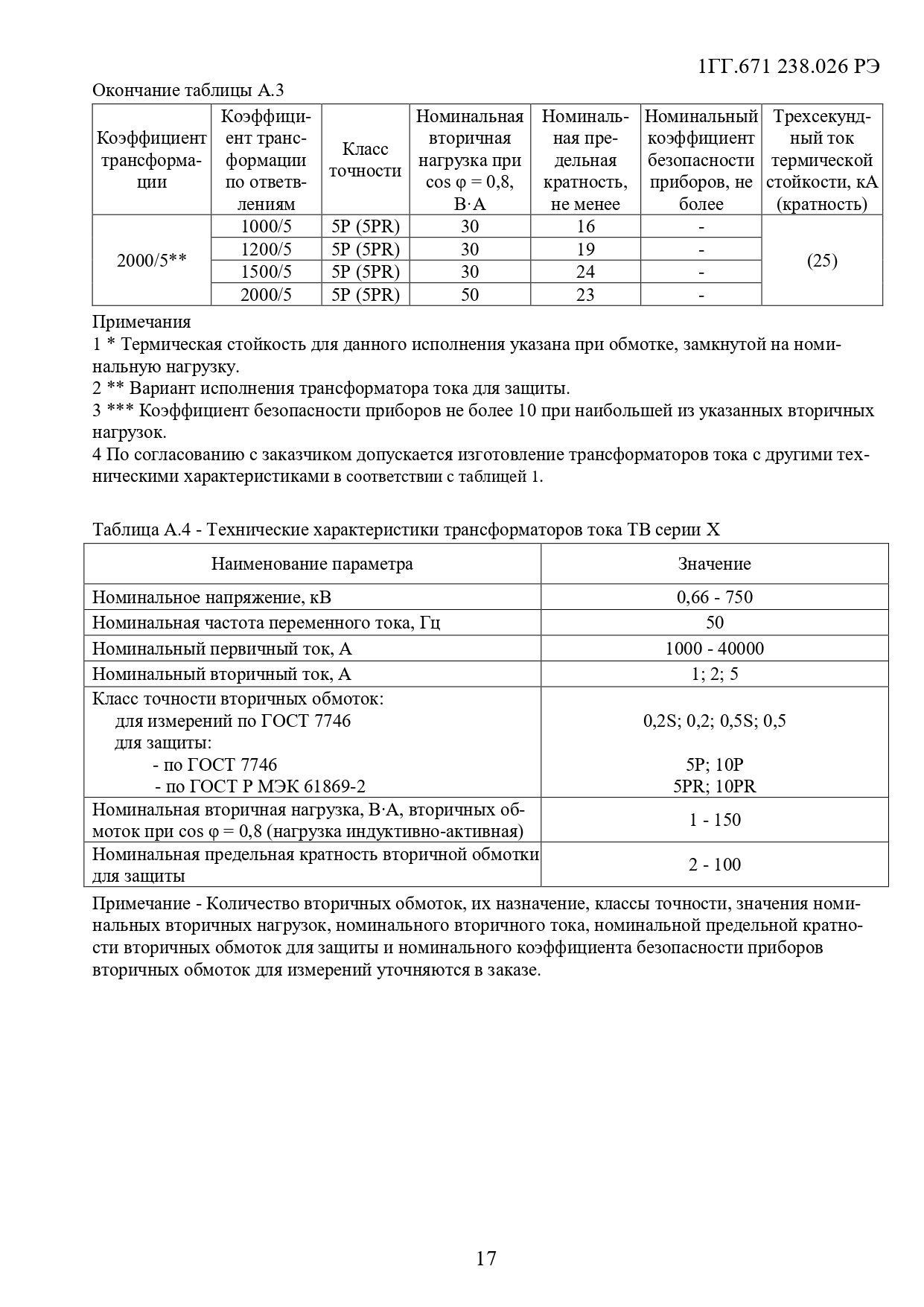

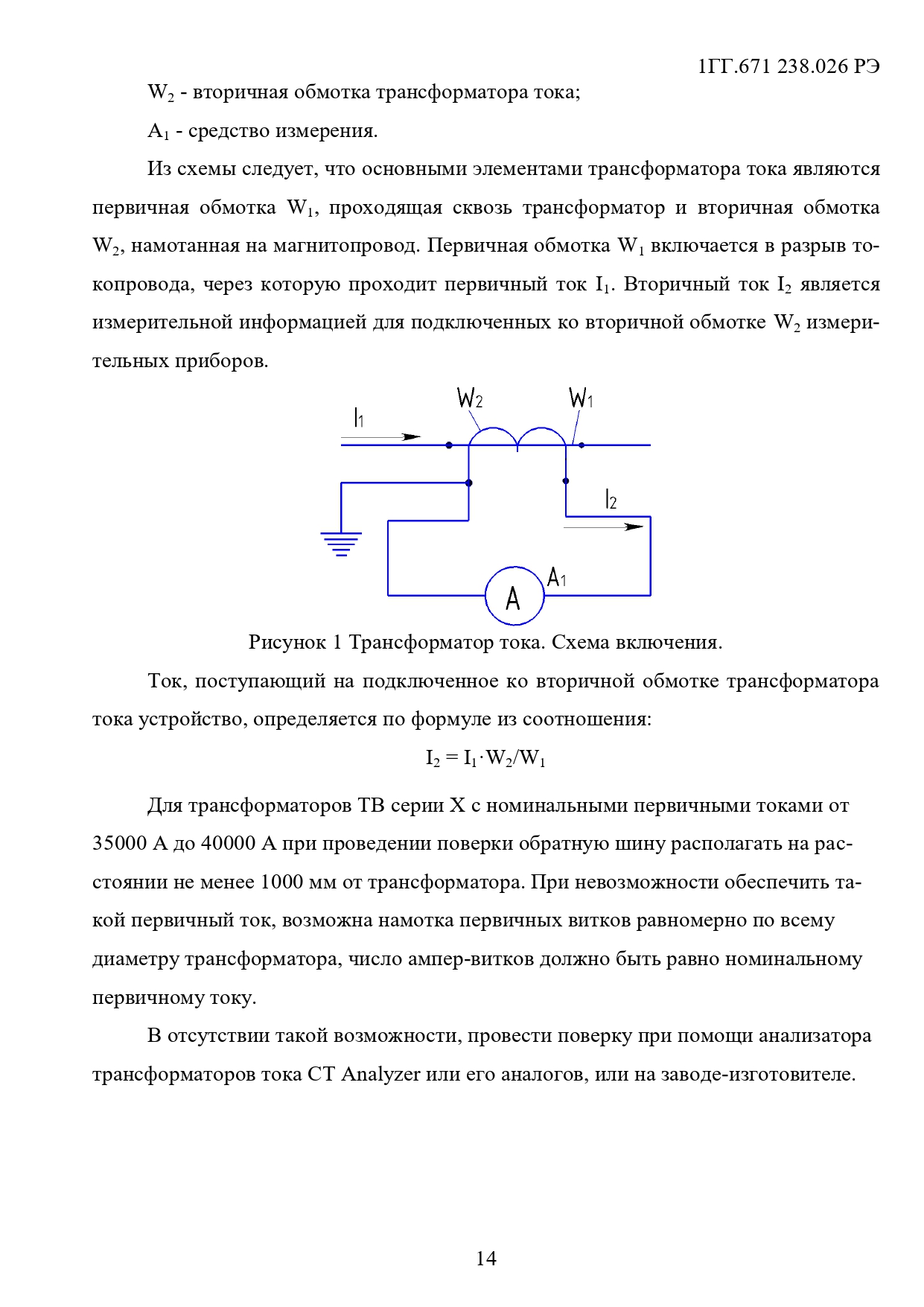

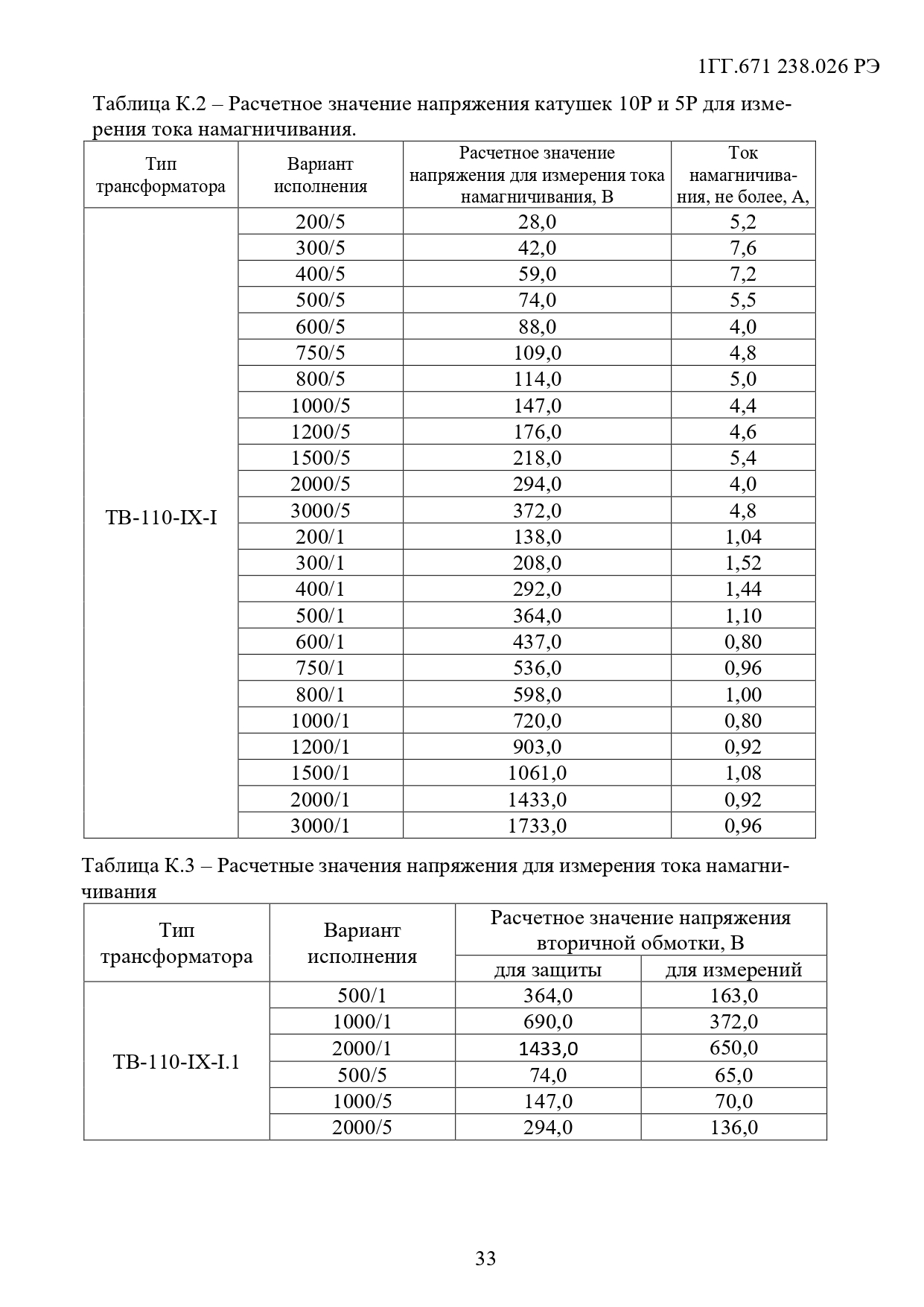

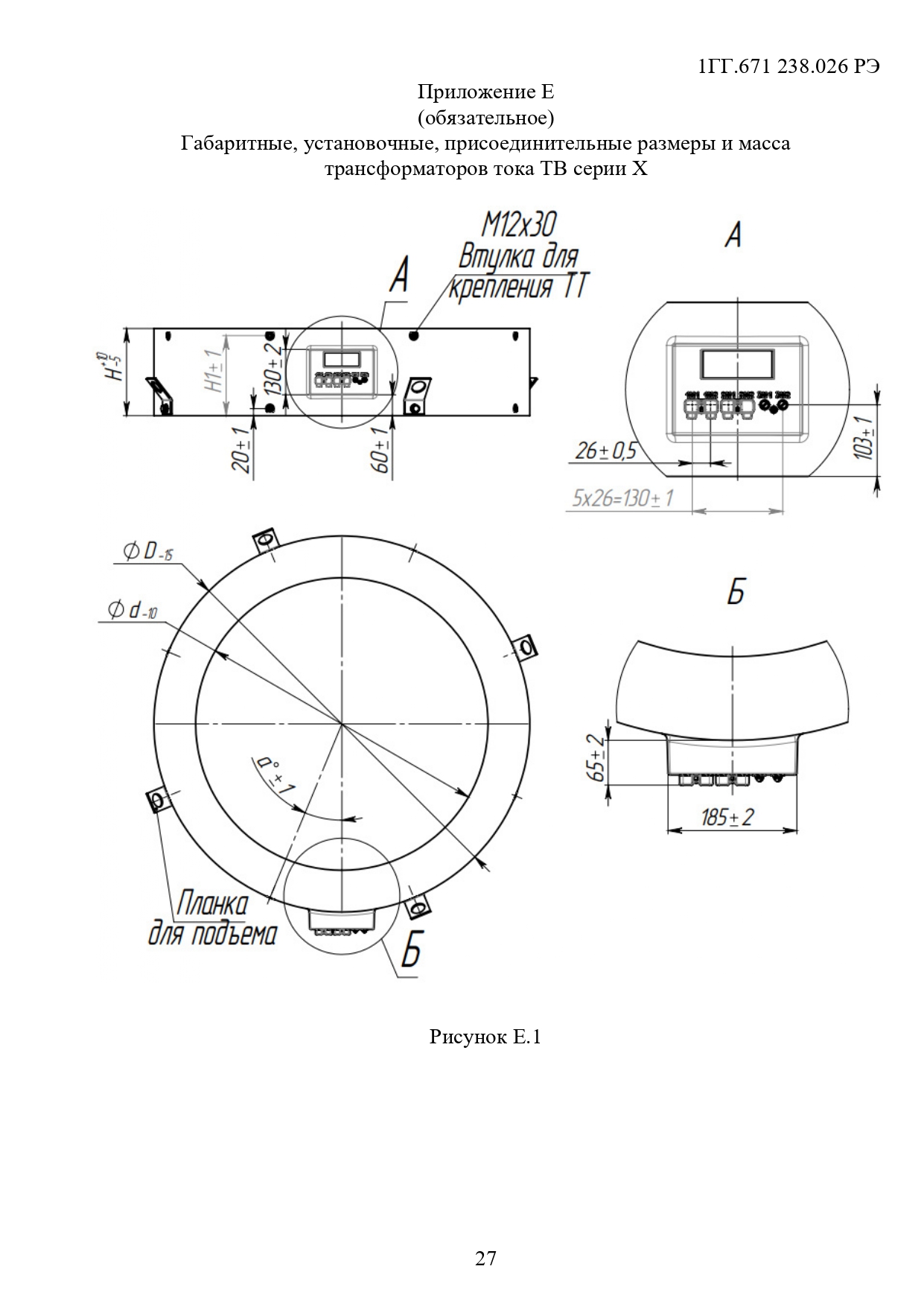

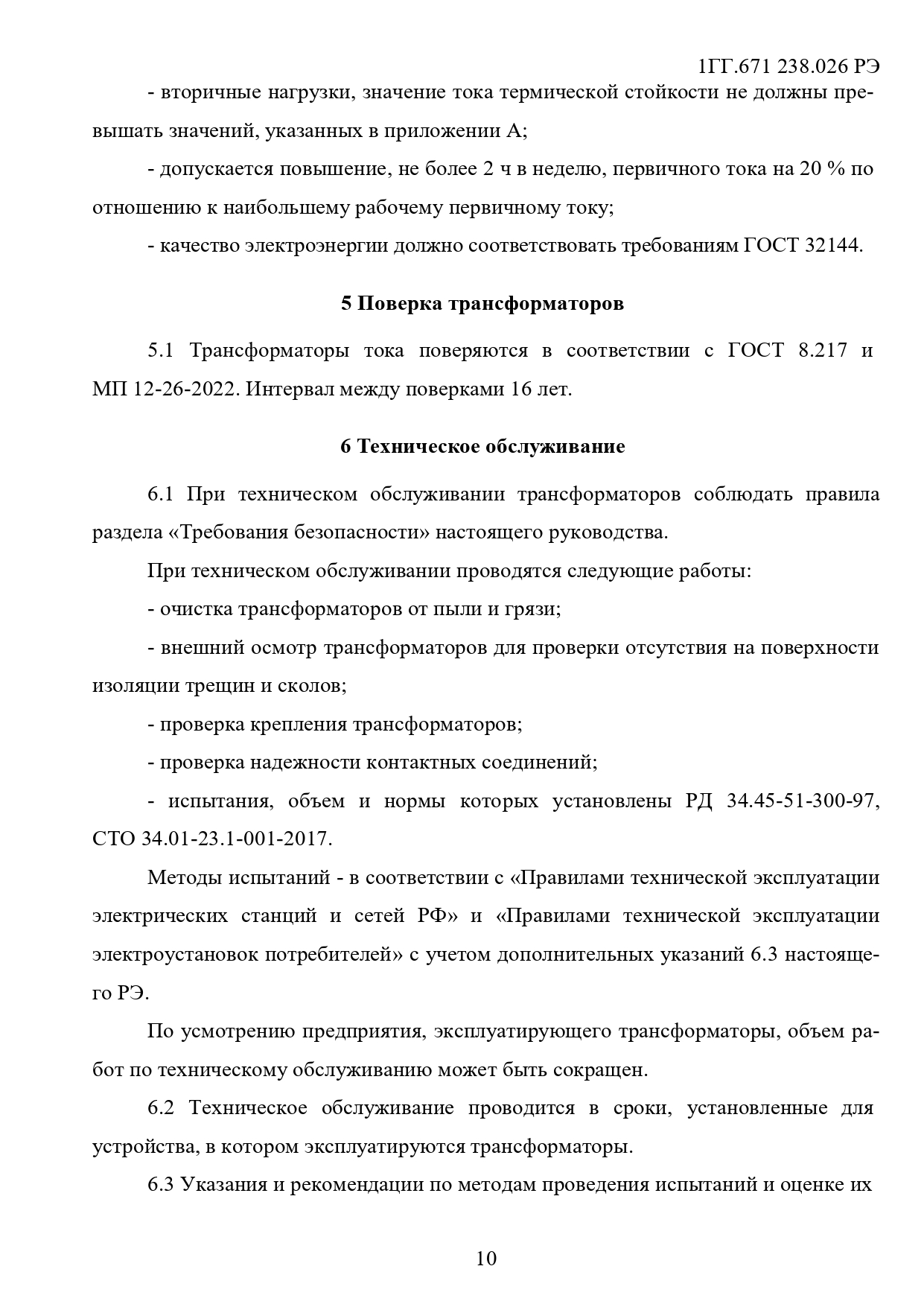

Руководство по эксплуатации ТВ наружной установки

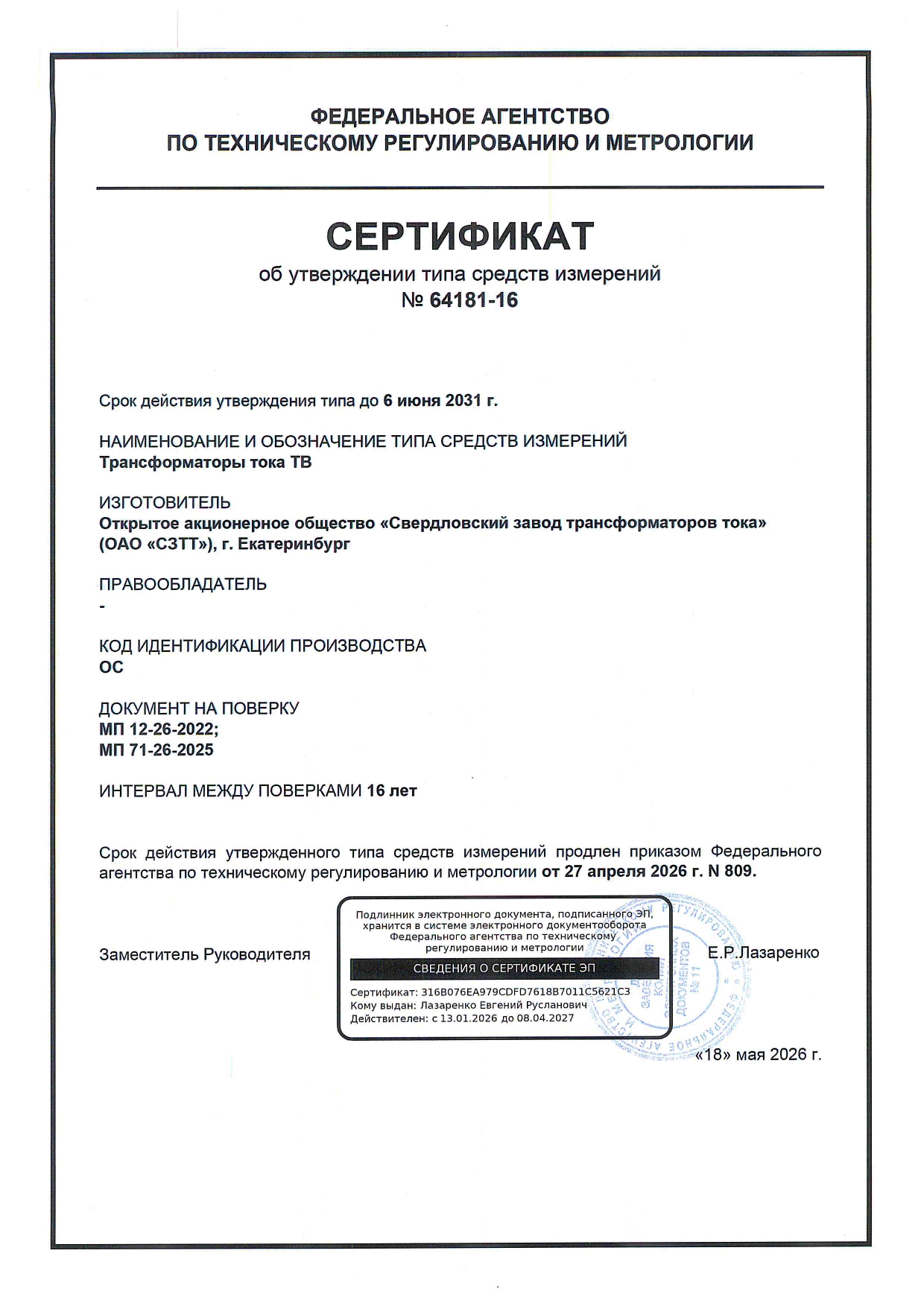

Сертификаты ТВ
Трансформаторы серии ТВ-110-IX-I.1 подходят для замены трансформаторов марок ТВ-ЭК М3, ТВЛ-СЭЩ, ТВ-СВЭЛ-...-IX, GSR.
