Трансформаторы тока ТВ (далее – трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

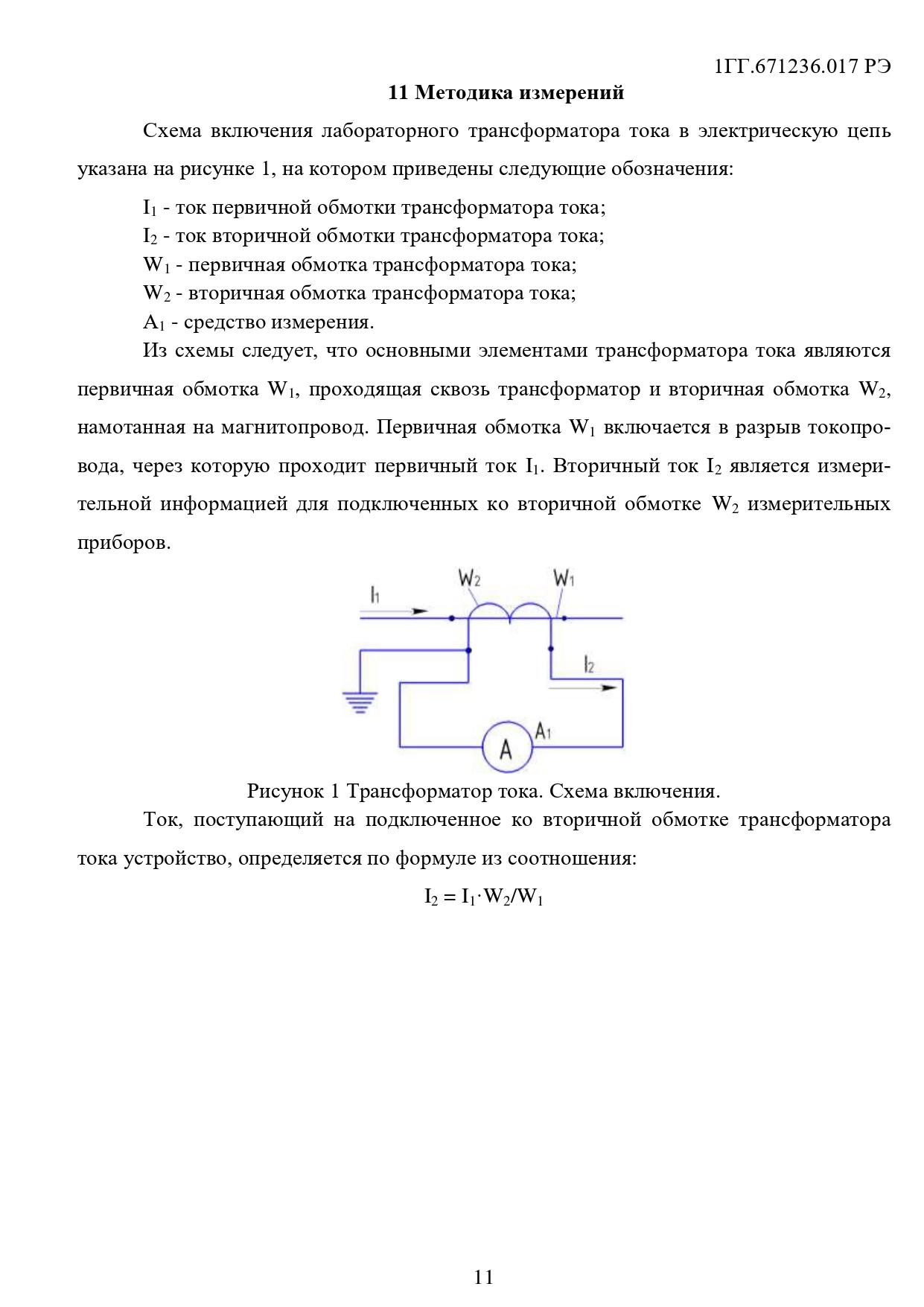

Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора служит высоковольтный ввод выключателя силового трансформатора или линейный ввод, а также высоковольтный кабель или шина) трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Для получения различных коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.
Стороны трансформатора, соответствующие первичной цепи, обозначены Л1 и Л2 (либо только Л1 или Л2).
Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток, габаритными размерами, массой, наружной изоляцией, вариантами крепления. Структура обозначения трансформаторов приведена на рисунке 1.
Трансформаторы, выпускаемые в литом корпусе, который выполнен из изоляционного материала, имеют возможность пломбирования вторичных контактов.
Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.
На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных методом термотрансферной печати – для трансформаторов внутренней установки и методом рельефного изображения – для трансформаторов наружной установки.

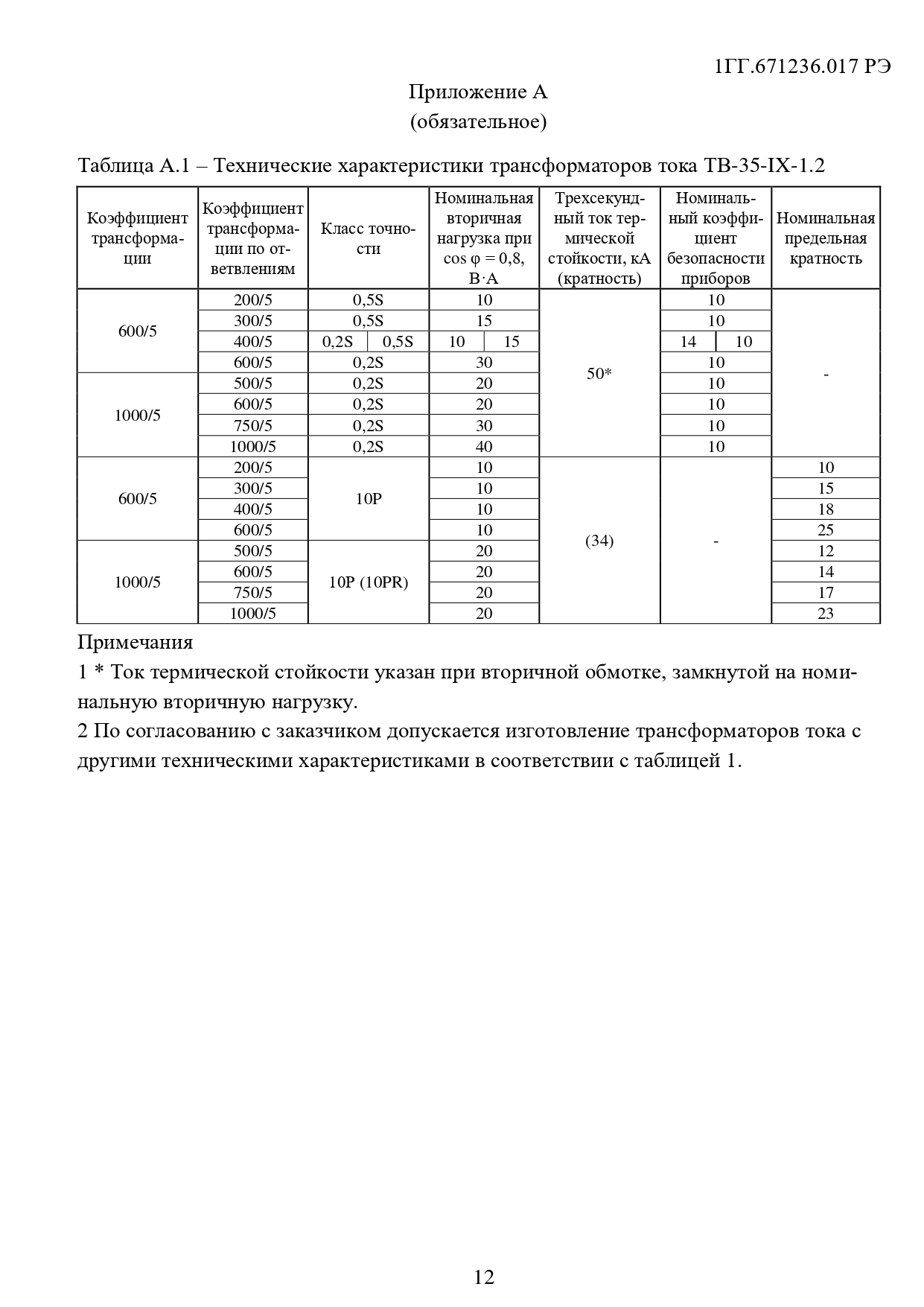

Технические характеристики трансформаторов ТВ-35-IX-1.2
Кол-во обмоток
Коэффициент трансформации
Коэффициент трансформации по ответвлениям
Класс точности
Номинальная вторичная нагрузка при cos φ = 0,8, В·А
Трехсекундный ток термической стойкости, кА (кратность)
Номинальный коэффициент безопасности приборов
Номинальная предельная кратность
1 или 2
600/5
200/5
0,5S
10
50*
10
-
300/5
0,5S
15
10
400/5
0,2S
0,5S
10
15
14
10
600/5
0,2S
30
10
1000/5
500/5
0,2S
20
10
600/5
0,2S
20
10
750/5
0,2S
30
10
1000/5
0,2S
40
10
600/5
200/5
10Р
10
(34)
-
10
300/5
10
15
400/5
10
18
600/5
10
25
1000/5
500/5
20
12
600/5
20
14
750/5
20
17
1000/5
20
23

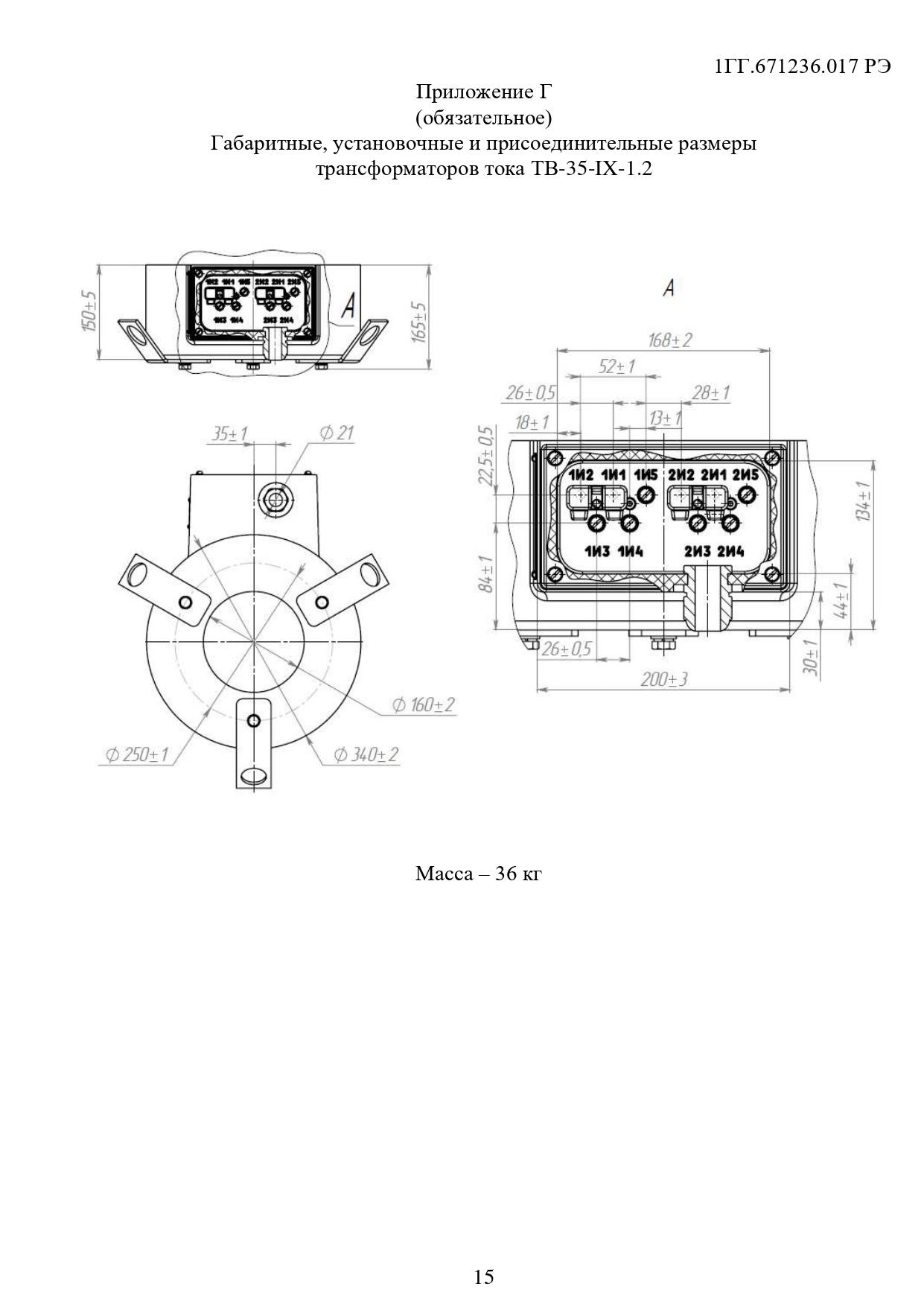

Масса трансформатора 36 кг.
Примечания:
1. Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную вторичную нагрузку.
2. По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.
3D-модель-ТВ-35-IX-1.2
Опросный лист ТВ

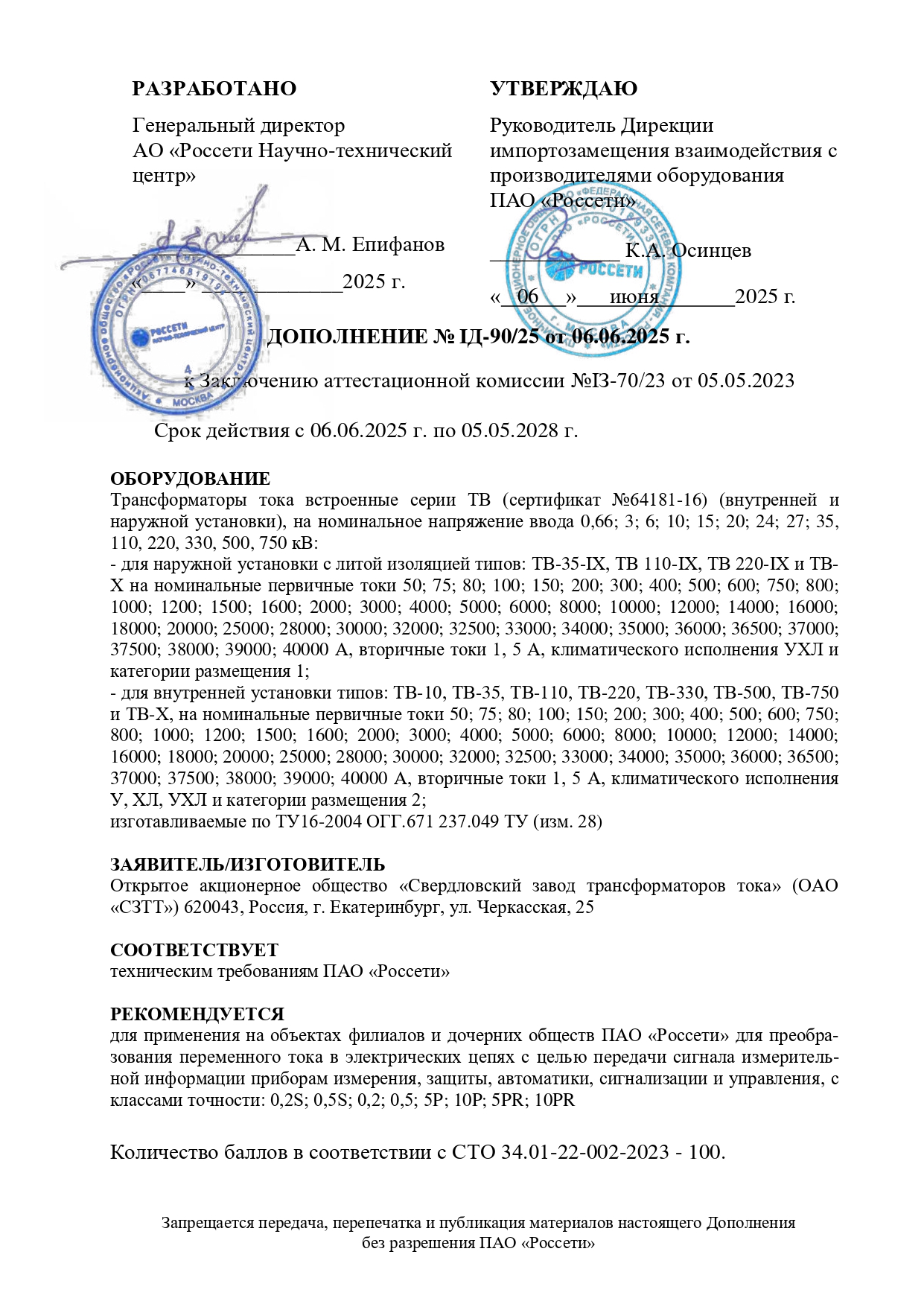

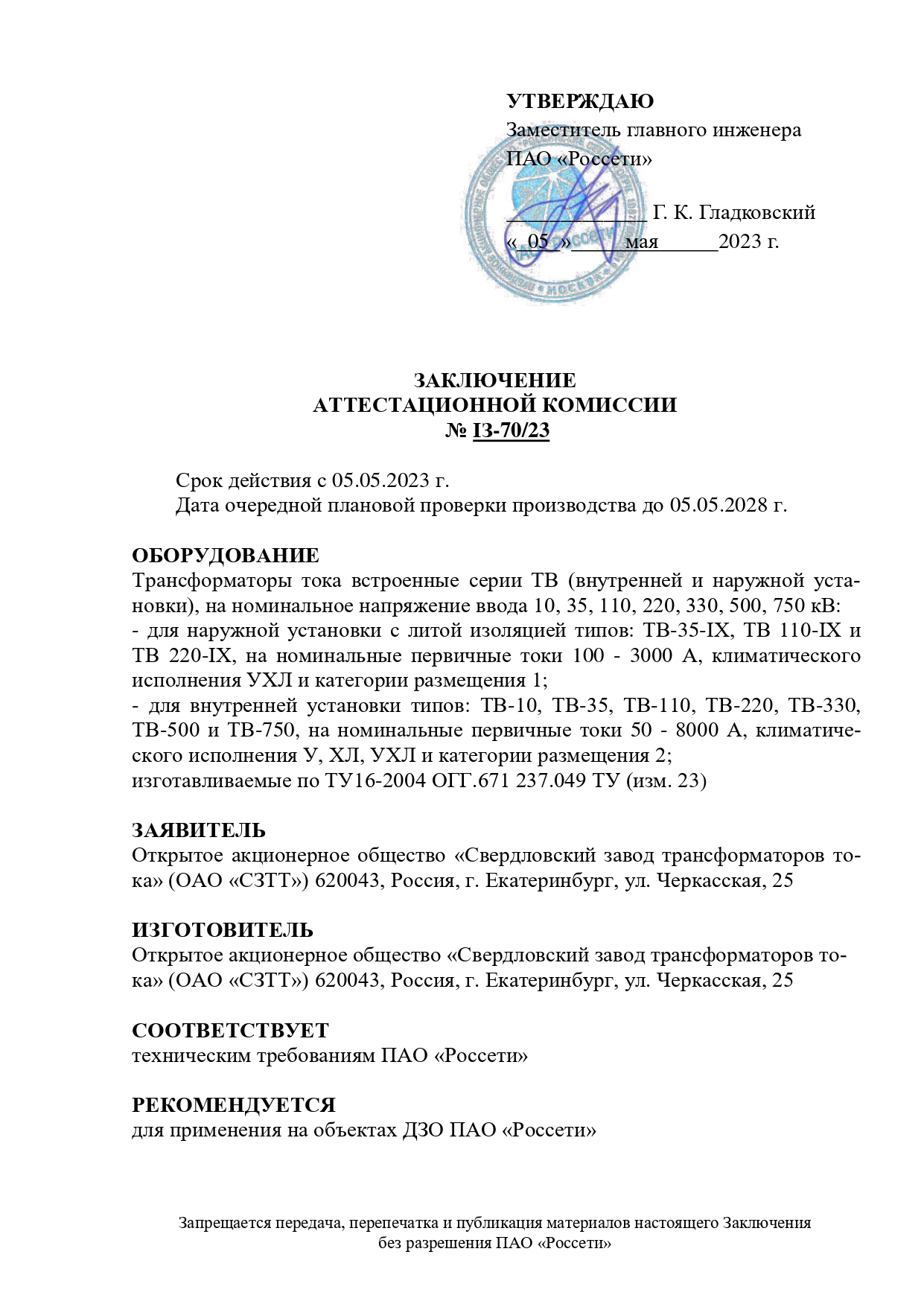

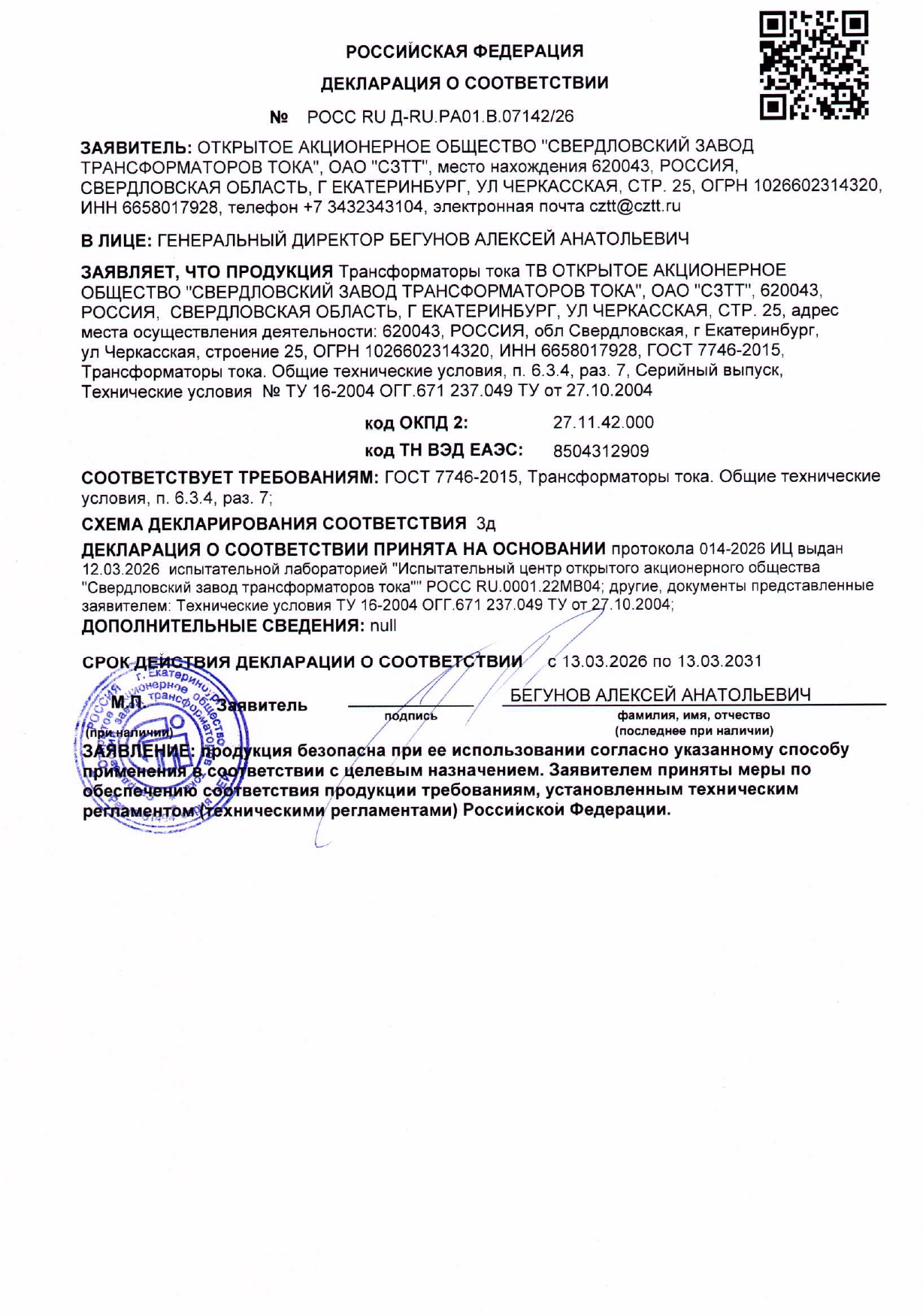

Сертификаты ТВ

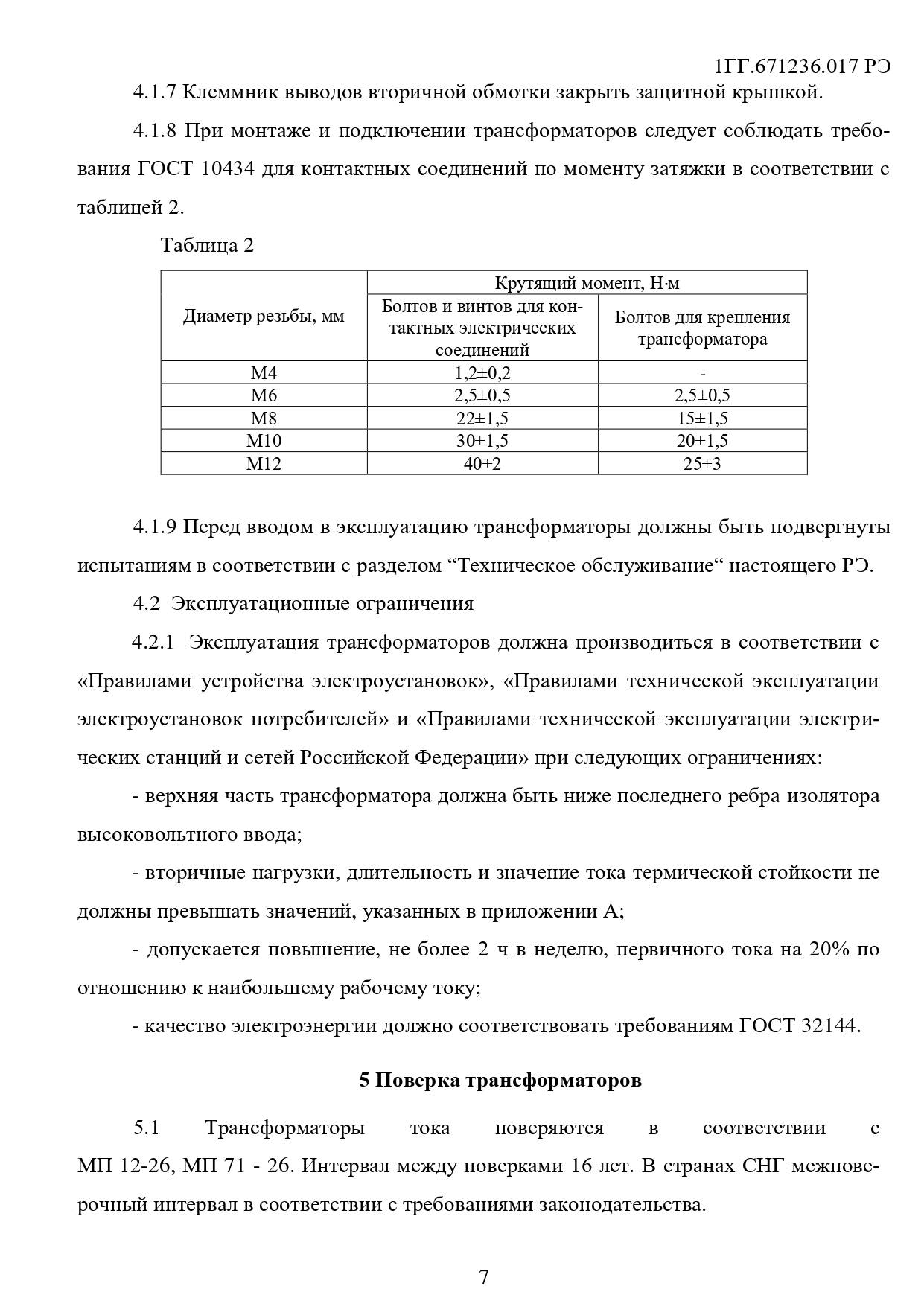

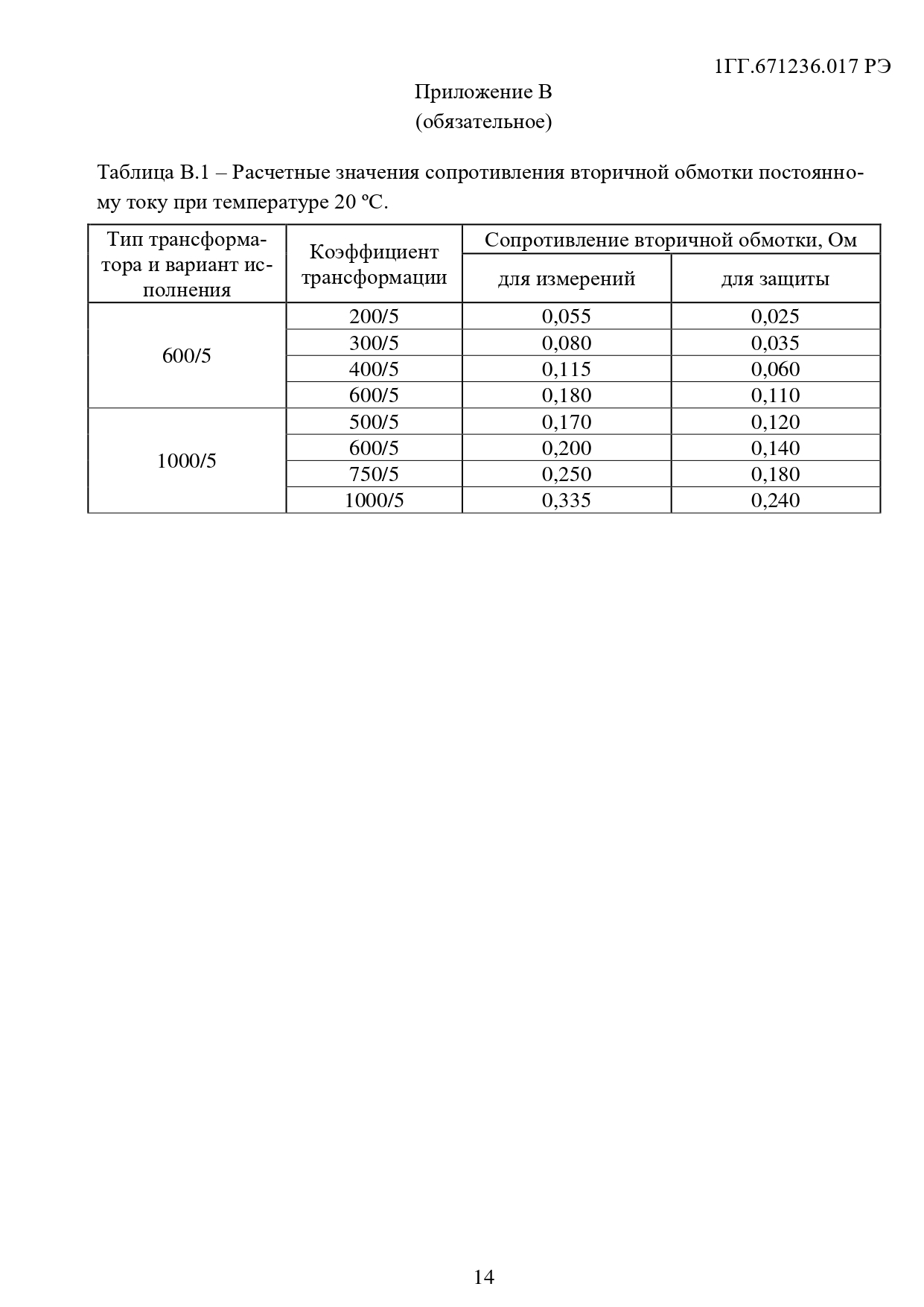

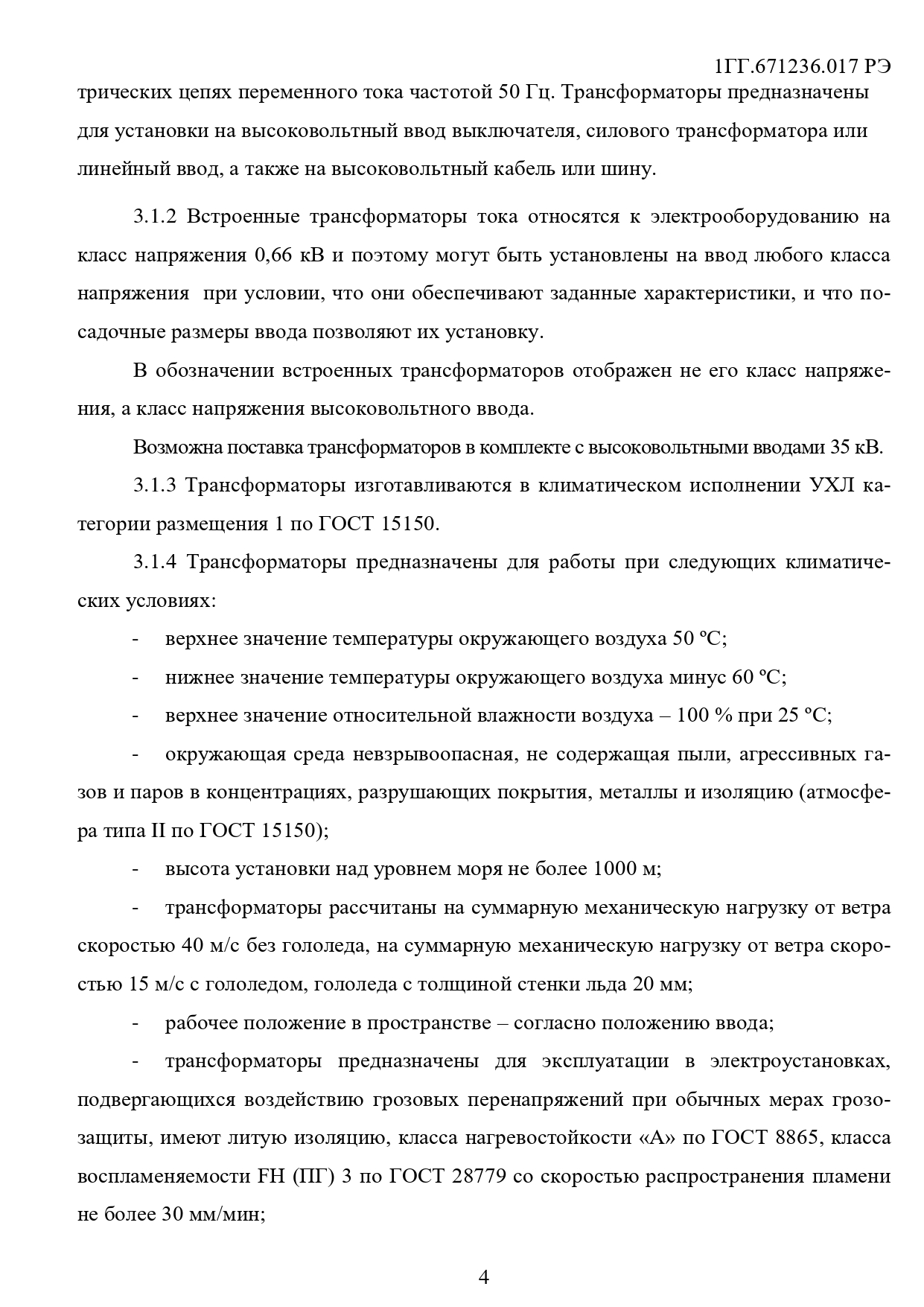

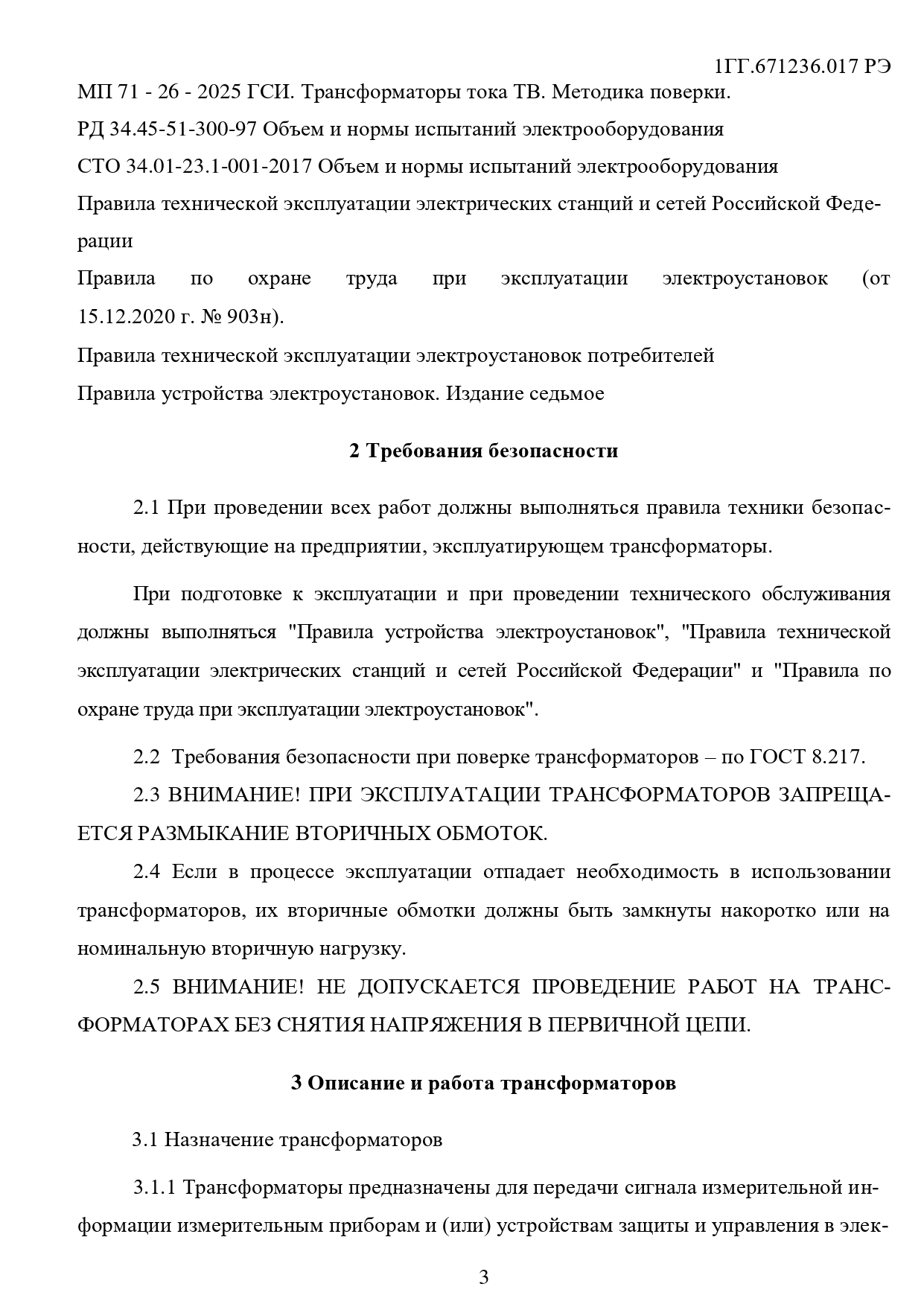

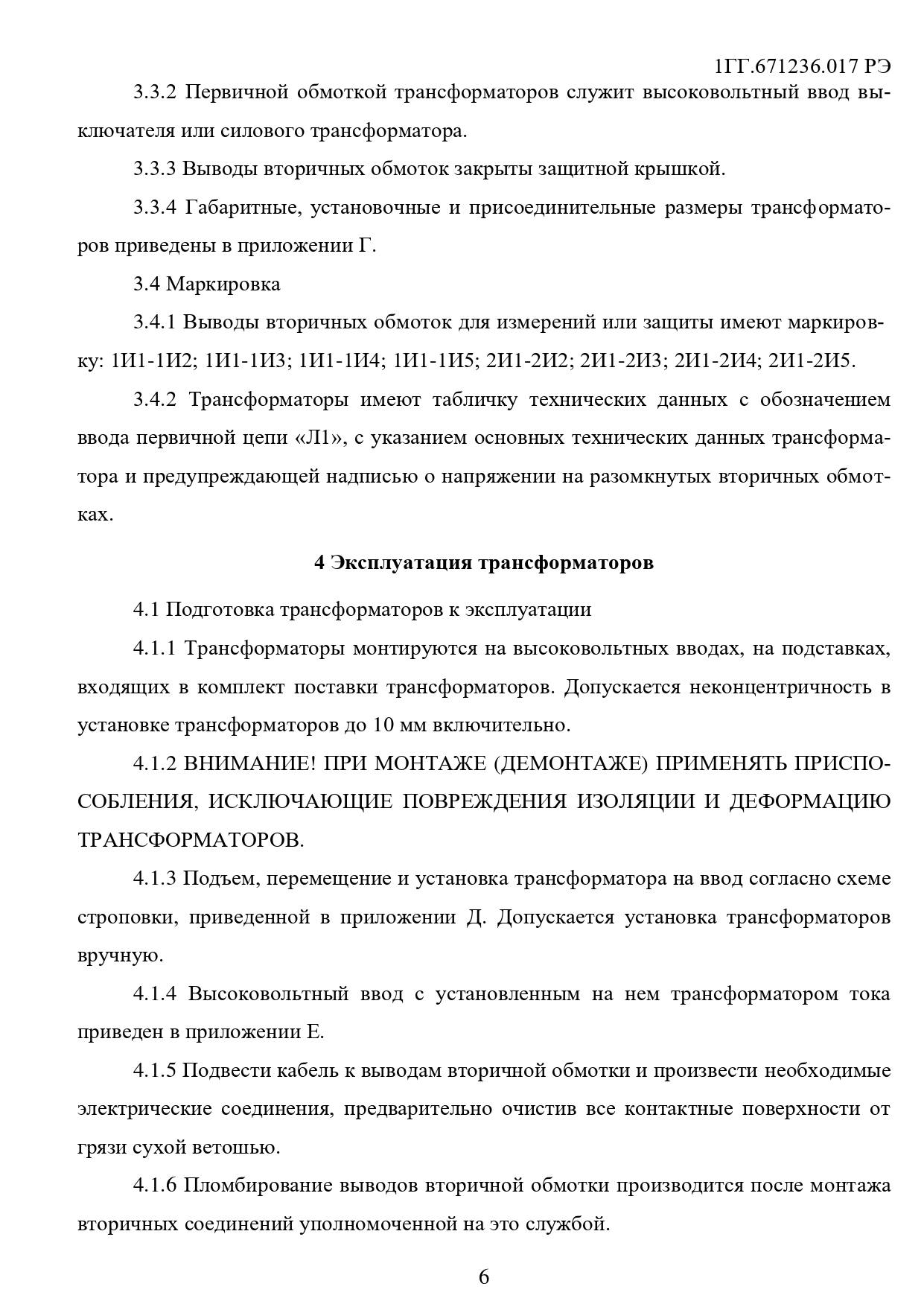

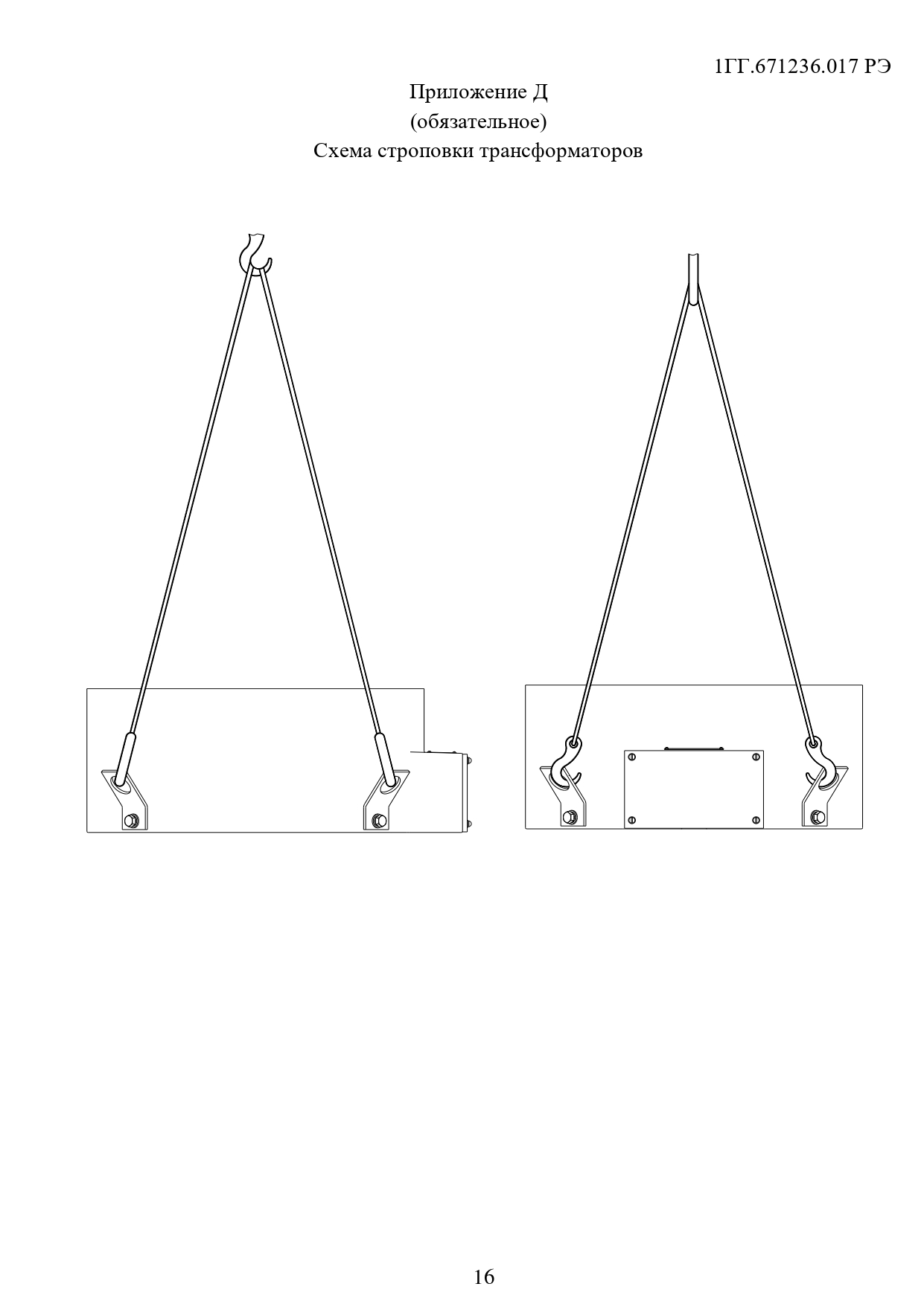

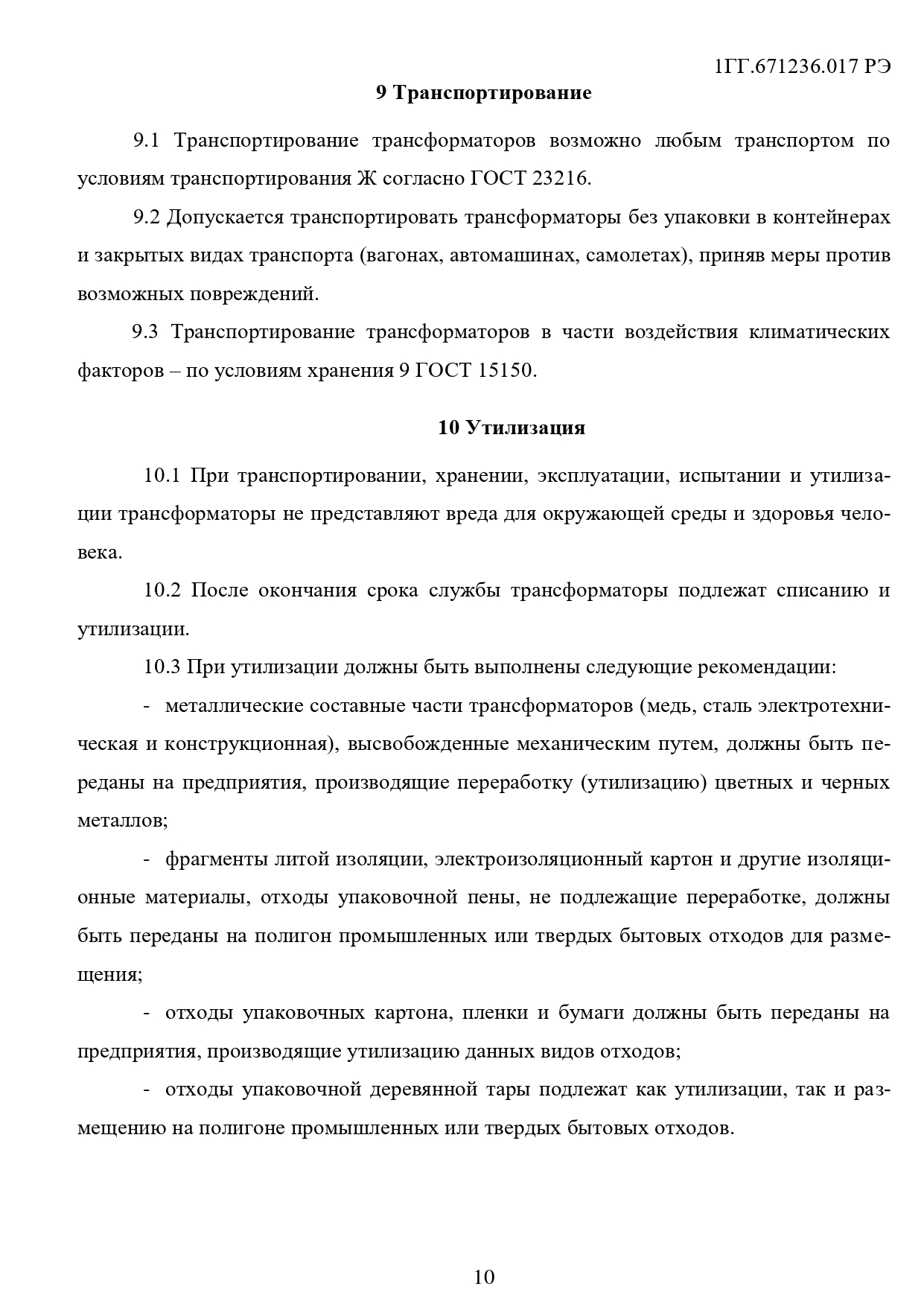

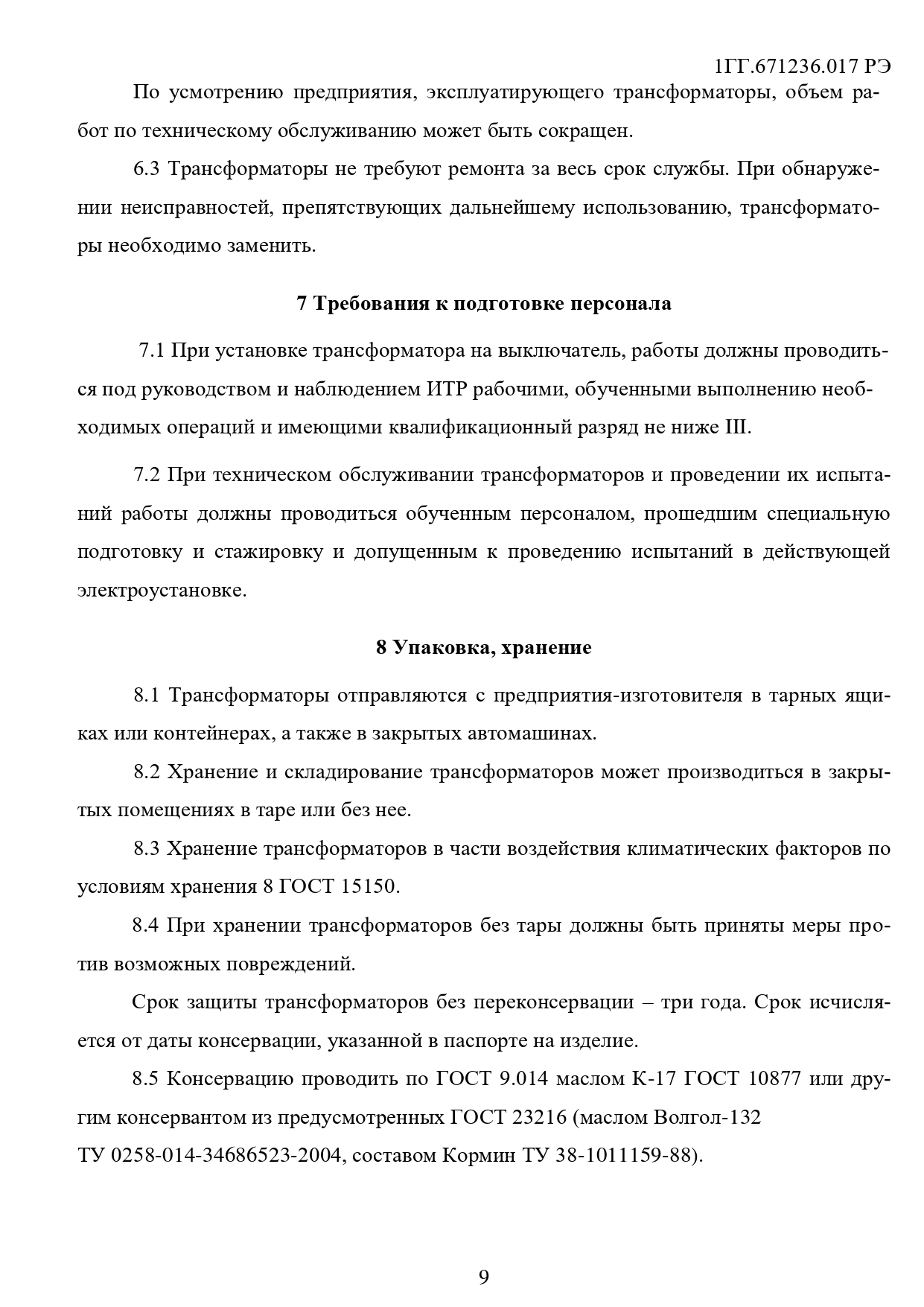

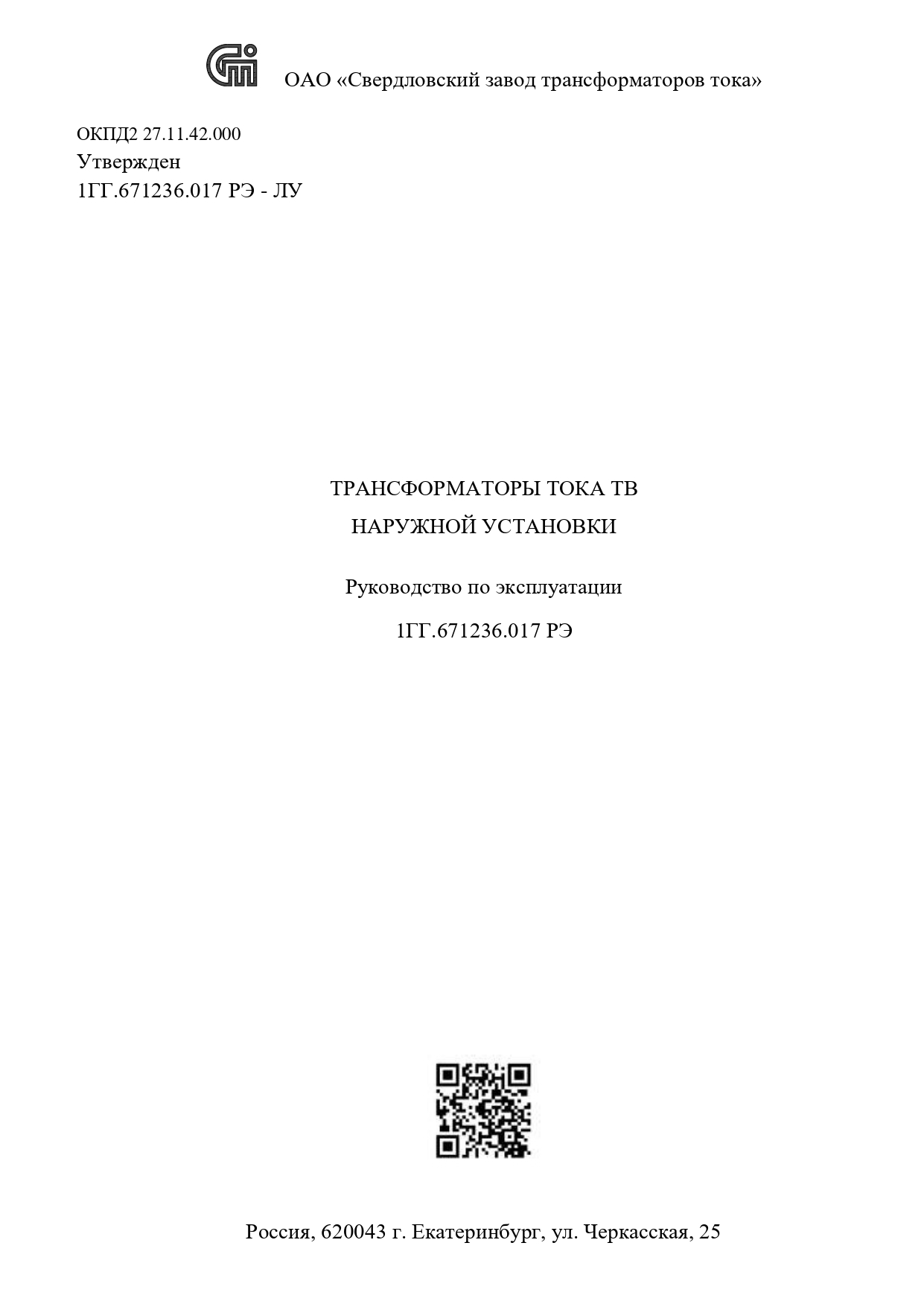

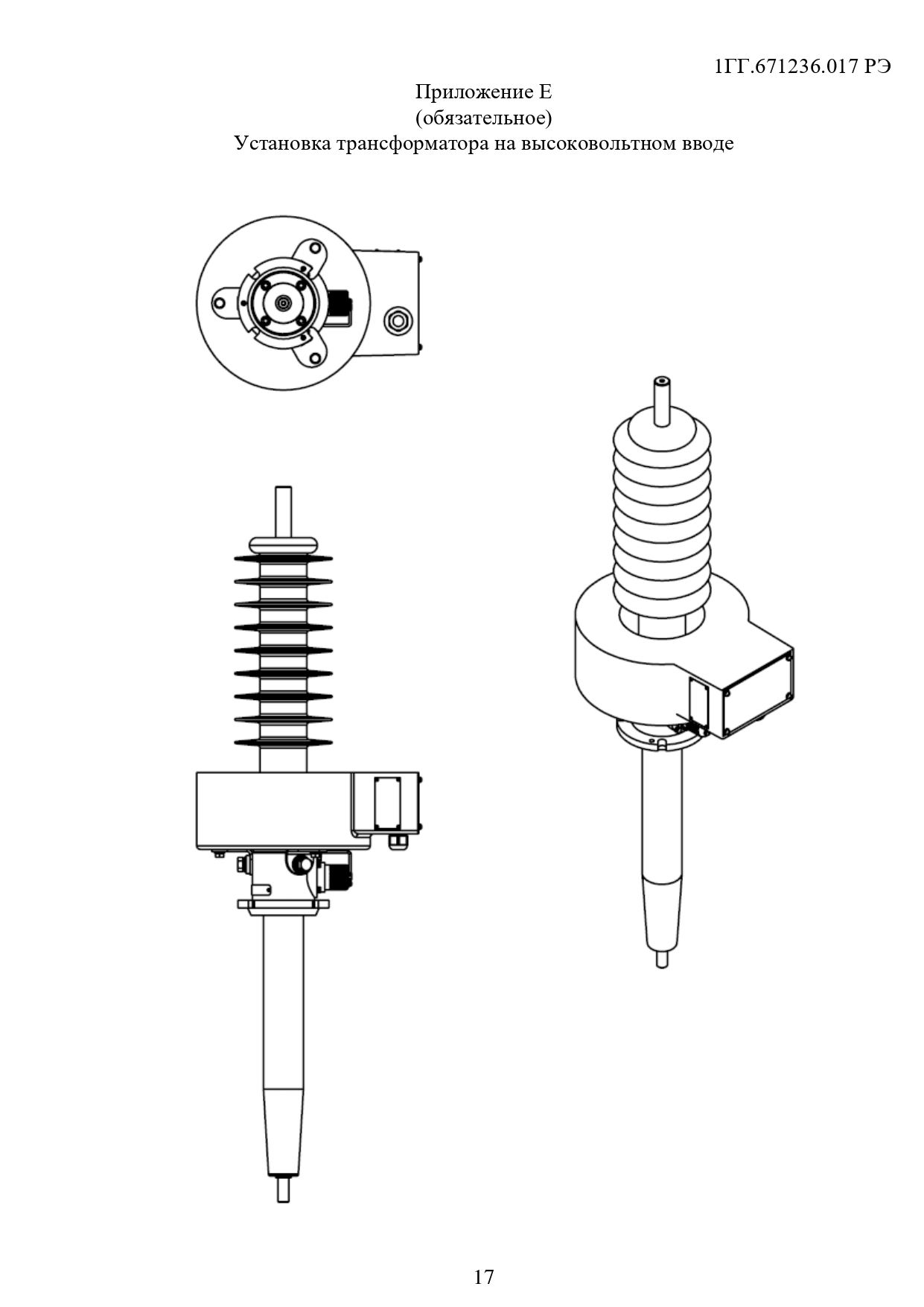

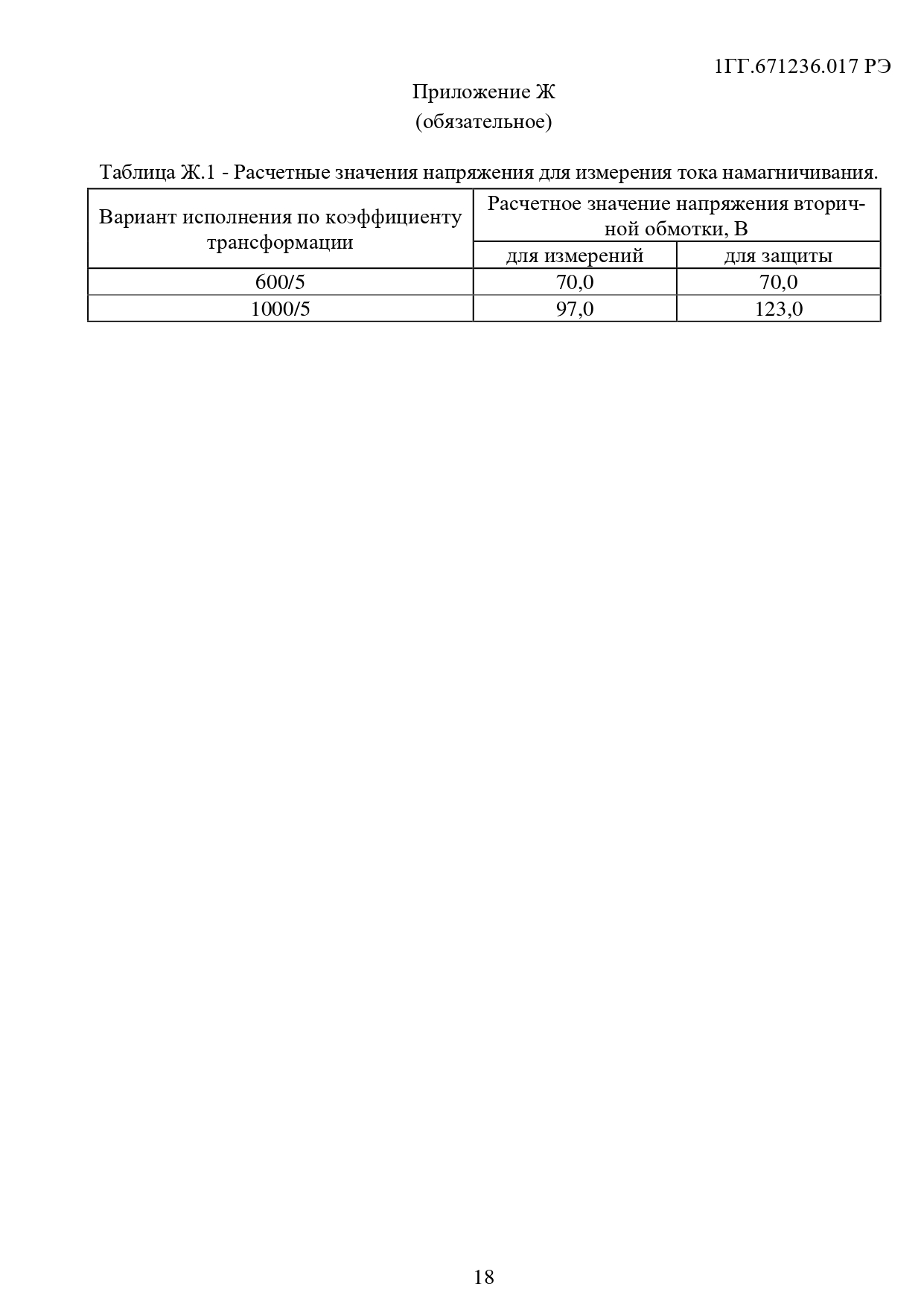

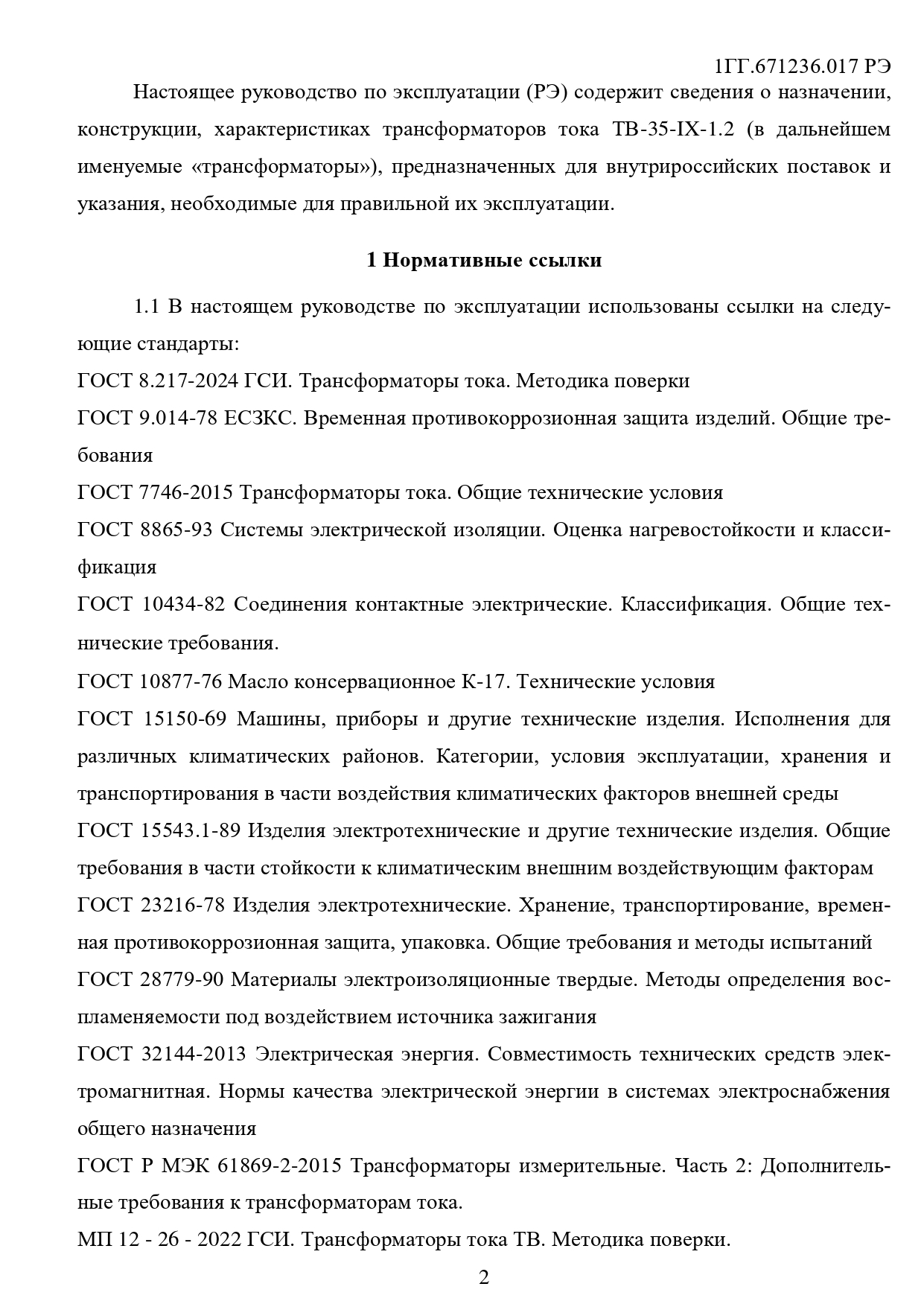

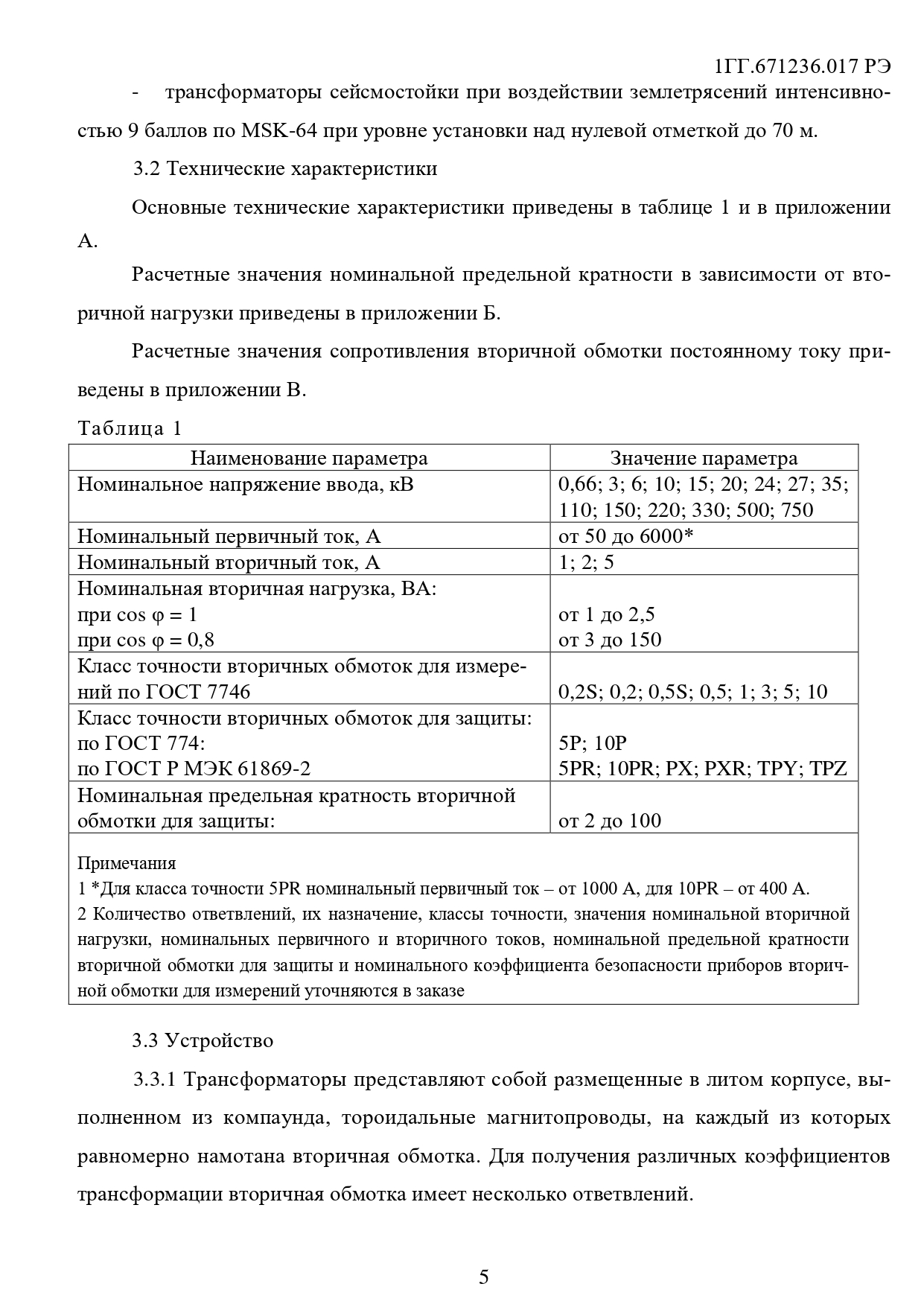

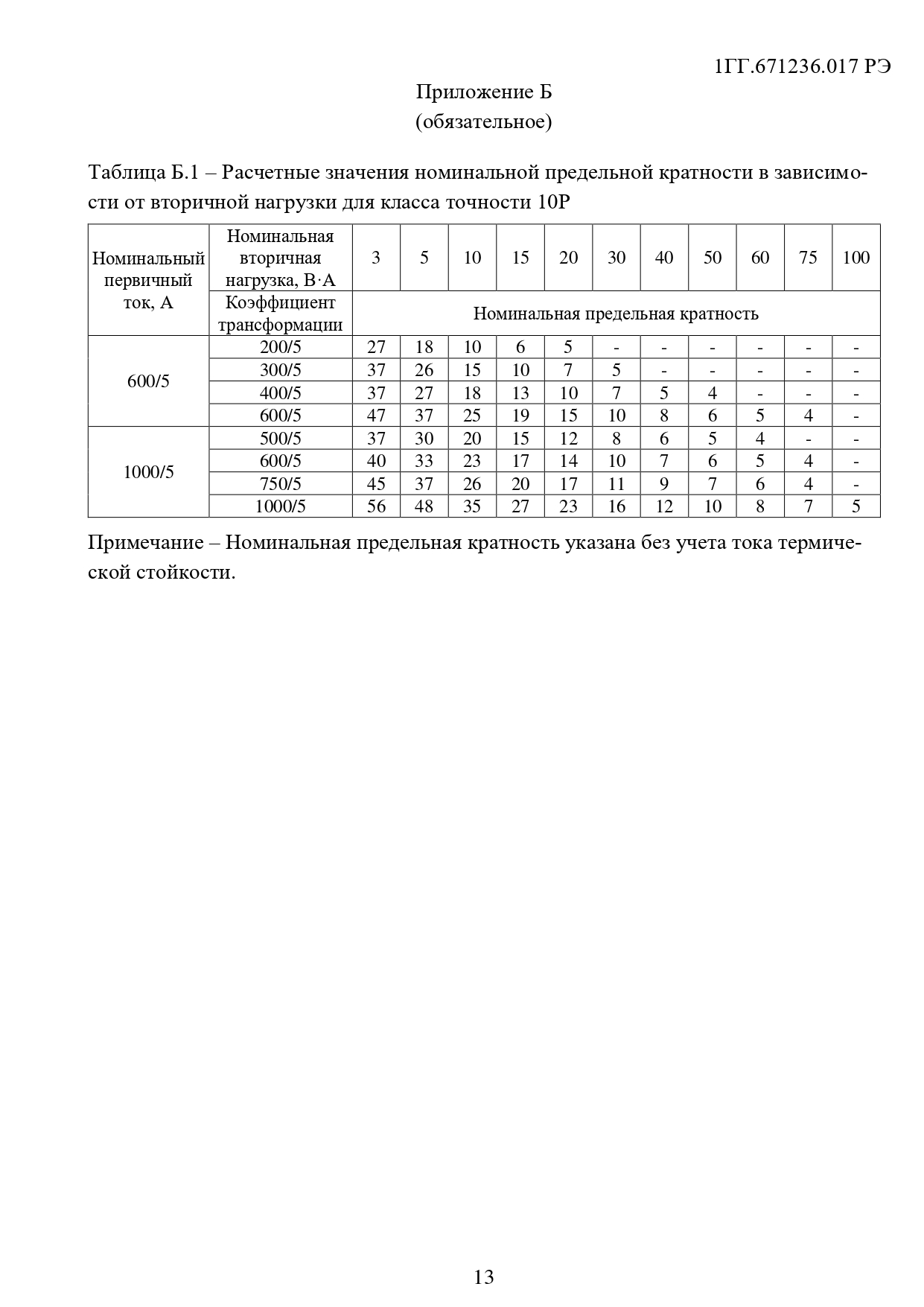

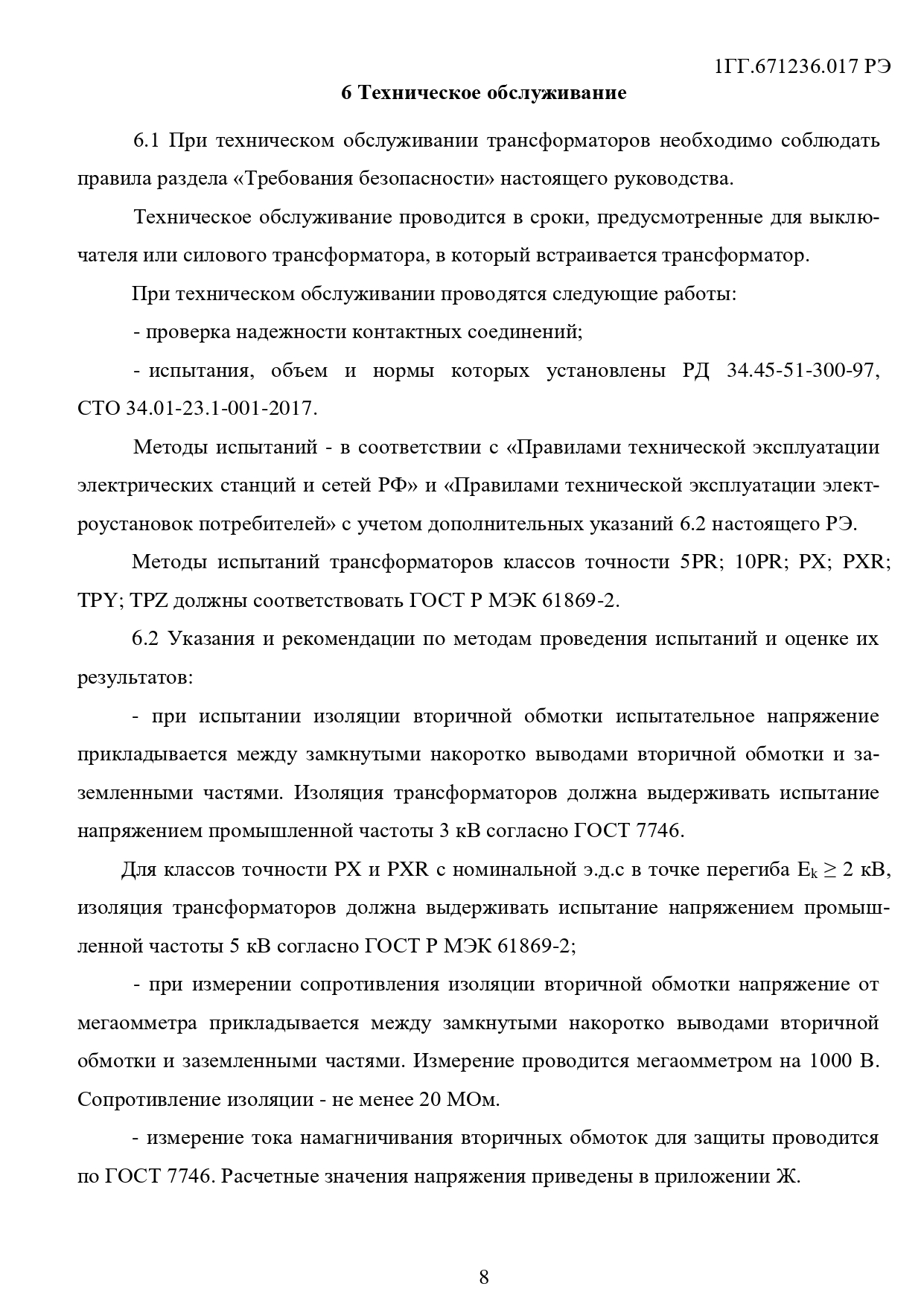

Руководство по эксплуатации ТВ-35-IX-1.2
Трансформаторы серии ТВ-35-IX-1.2 подходят для замены трансформаторов марок ТВ-ЭК М3, ТВЛ-СЭЩ, ТВ-СВЭЛ-...-IX, GSR.
