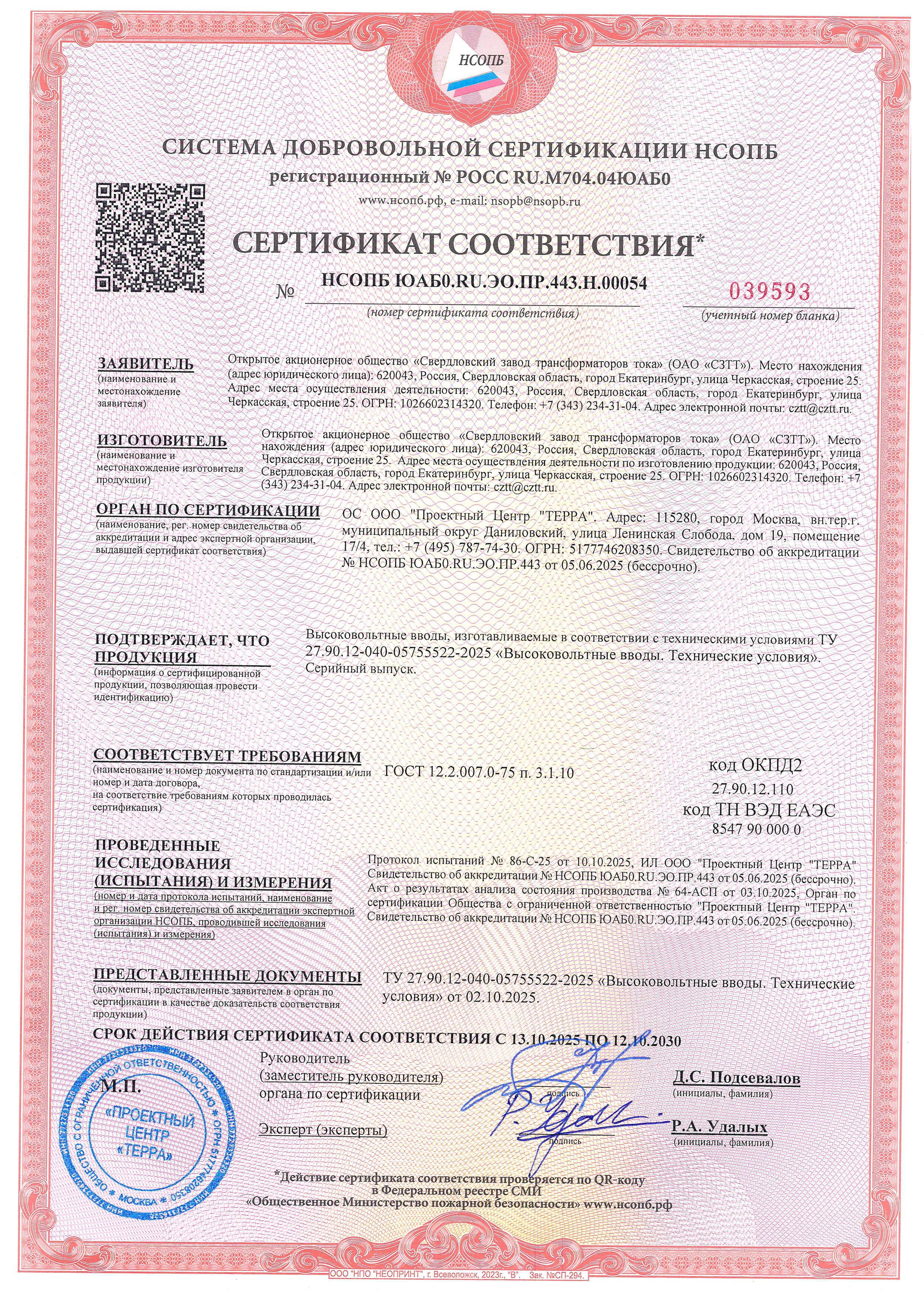

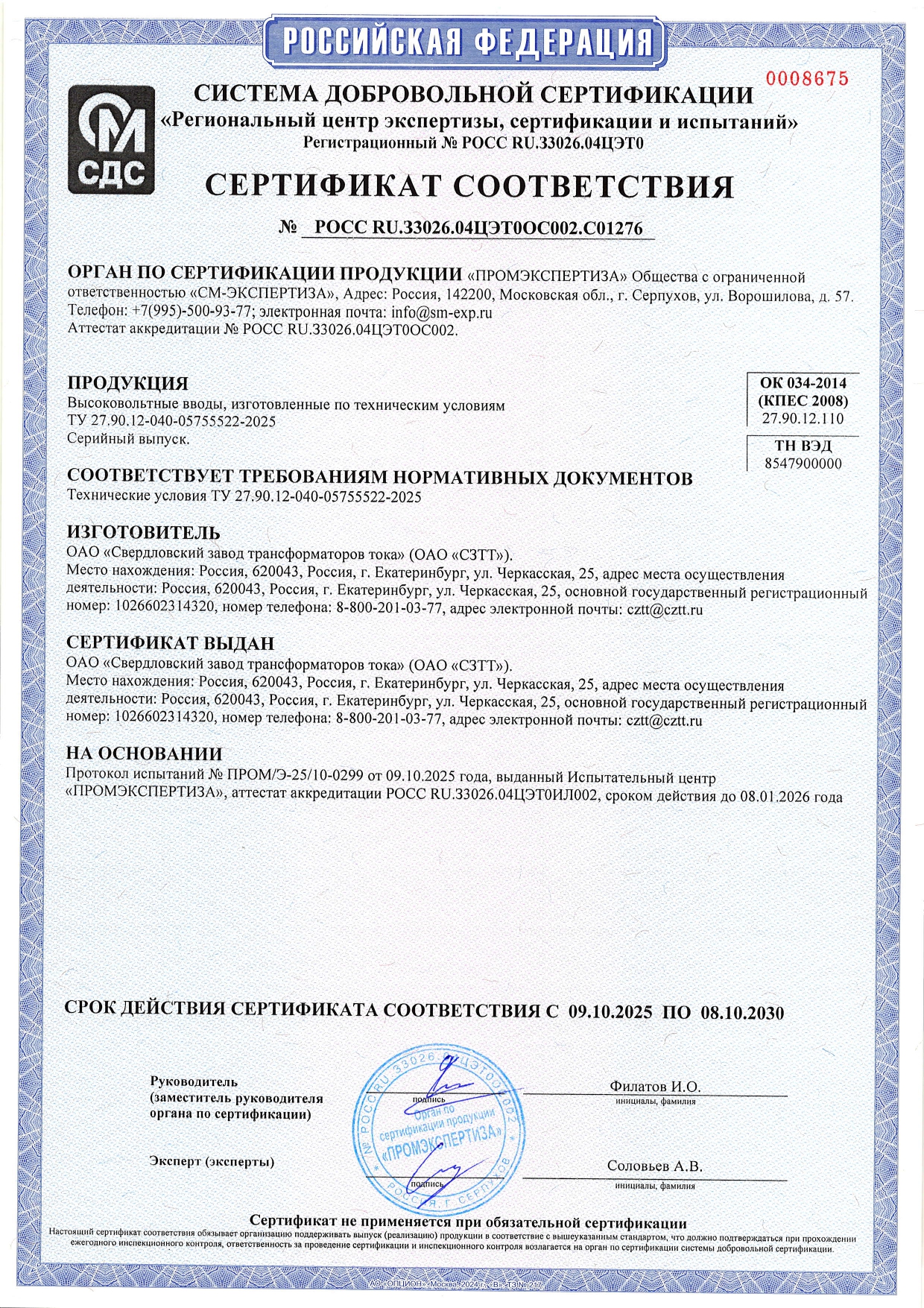

Товар сертифицирован
Получить консультацию
Наведите телефон на QR код
Ваша заявка отправлена
Менеджер перезвонит вам в ближайшее время
Ваша заявка не отправлена
Произошла ошибка
Высоковольтные вводы ГНЛПIII-90-126/2000 О1 (далее ВВ), предназначены для ввода линий высокого напряжения через стены и перекрытия и являются конструктивно самостоятельным изделием. При эксплуатации одна из частей ВВ находится на открытом воздухе, а другая – в помещении. Так же возможна эксплуатация, когда обе части находятся на открытом воздухе или в помещении.
Вводы имеют климатическое исполнение О категории размещения 1 по ГОСТ 15150. Для контроля изоляции ввода, на втулке имеется измерительный вывод (ПИН).
ВВ состоят из следующих основных конструктивных элементов:
- твердого изоляционного остова, изготовленного намоткой на центральную трубу нетканного полотна с последующей пропиткой эпоксидным компаундом (RIN- изоляция). Для выравнивания электрического поля бумажная намотка разделена на слои проводящими обкладками;
- соединительной втулки;
- измерительного вывода, который должен быть заземлен во время эксплуатации;
- опорного фланца, предназначенного для крепления ввода на стене (перекрытии);
- полимерной внешней изоляции, выполненной из литьевых кремнийорганических композиций;
- контактных клемм;
- экрана.
Полимерная гибкая внешняя изоляция является стойкой по отношению к трансформаторному маслу.
На вводах предусмотрено место под установку встроенных трансформаторов тока, которые могут быть изготовлены на нашем предприятии, что позволит получить оптимальное соотношение цена/качество.
Вводы с установленными на них встроенными трансформаторами тока могут заменять отдельно стоящие трансформаторы тока и, т.к. имеют литую изоляцию, то потребуют минимального обслуживания.
