Силовые трансформаторы: устройство, принцип работы и виды

Силовой трансформатор — это не просто оборудование, а основа всей системы передачи и распределения электроэнергии. Он позволяет передавать электричество на сотни километров с минимальными потерями, а затем безопасно подавать его в дома, офисы и заводы. Устройство может показаться простым, но внутри скрыта сложная инженерная система, продуманная до мелочей. В этой статье вы узнаете, как устроен силовой трансформатор, по какому принципу он работает, какие бывают типы, как правильно выбрать модель под свои задачи и как обеспечить её долгую службу.

Что такое силовой трансформатор и для чего он нужен

Силовой трансформатор — это статическое электромагнитное устройство, предназначенное для преобразования напряжения переменного тока одной величины в напряжение другой величины при той же частоте. Главная цель — сделать передачу и распределение электроэнергии максимально эффективным.

Электроэнергия вырабатывается на электростанциях при относительно низком напряжении — обычно 6–20 кВ. Однако для передачи её на большие расстояния необходимо повысить напряжение до 110, 220, 500 или даже 750 кВ. Это снижает ток в линиях электропередачи, а значит — уменьшает тепловые потери, которые пропорциональны квадрату тока.

За повышение напряжения отвечают повышающие трансформаторы, установленные прямо на территории электростанций. На противоположном конце линии, у потребителей, напряжение снова понижают. Сначала до 10 или 6 кВ на районных подстанциях, а затем до 0,4 кВ (400 В) — на трансформаторных пунктах рядом с домами и предприятиями. Этим занимаются понижающие трансформаторы.

Таким образом, без силовых трансформаторов невозможна ни работа крупных энергосистем, ни обычное бытовое электроснабжение. Они обеспечивают:

•    эффективную передачу энергии по ЛЭП;

•    безопасное распределение напряжения среди конечных потребителей;

•    стабильность работы всей сети при изменении нагрузки.

• птирапвттвап
• авптваптапвтапвтвап
• ваптапвтваптваптвап
• ваптваптваптваптвап

Принцип работы силового трансформатора

Работа любого силового трансформатора основана на фундаментальном физическом явлении — электромагнитной индукции, открытом Майклом Фарадеем ещё в XIX веке. Суть этого явления проста: если магнитный поток, проходящий через замкнутый проводник, меняется со временем, в этом проводнике возникает электродвижущая сила (ЭДС).

Вот как это происходит внутри трансформатора. Когда переменный ток подаётся на первичную обмотку, вокруг неё создаётся переменное магнитное поле. Это поле не рассеивается в пространстве, а замыкается через специальный сердечник, изготовленный из материала с высокой магнитной проницаемостью. В результате во вторичной обмотке, которая также намотана на этот сердечник, индуцируется ЭДС. Если ко вторичной обмотке подключена нагрузка, по ней начинает течь ток, и энергия передаётся от первичной цепи ко вторичной.

Ключевую роль играет соотношение количества витков в обмотках. Напряжение на выходе прямо пропорционально числу витков. Это выражается простой формулой:

k = U1 / U2 = N1 / N2

где U1 и U2 — напряжения на первичной и вторичной обмотках, а N1 и N2 — количество витков соответственно.

Если во вторичной обмотке больше витков, чем в первичной, трансформатор повышает напряжение. Если меньше — понижает. При этом мощность (с учётом небольших потерь) остаётся почти неизменной, поэтому при повышении напряжения ток уменьшается, и наоборот.

Силовой трансформатор работает исключительно с переменным током. При подаче постоянного тока магнитное поле не будет меняться, и ЭДС во вторичной обмотке не возникнет. Устройство в этом случае просто превратится в катушку с очень низким сопротивлением, что может привести к короткому замыканию.

Основные элементы конструкции силового трансформатора

Силовой трансформатор — это сложное устройство, состоящее из нескольких взаимосвязанных компонентов. От качества каждого из них зависит надёжность и срок службы всего агрегата.

• Магнитопровод (сердечник)

Сердечник — это основа трансформатора, его «скелет». Его задача — создать замкнутый путь для магнитного потока с минимальными потерями. Изготавливают его из специальной электротехнической стали, обладающей высокой магнитной проницаемостью и низкими потерями на вихревые токи. Чтобы ещё больше снизить потери, сталь нарезают на тонкие листы, которые изолируют друг от друга слоем лака или оксидной плёнки. Такая конструкция называется шихтованной. Форма сердечника обычно стержневая: два или три вертикальных стержня, соединённых ярмами сверху и снизу.

• Обмотки

Обмотки — это проводники, по которым протекает электрический ток. В любом трансформаторе есть как минимум две: первичная (подключается к источнику питания) и вторичная (отдаёт энергию потребителю). Для их изготовления используют медь или алюминий. Медные обмотки имеют лучшую проводимость и меньше греются, но стоят дороже. Алюминиевые легче и дешевле, но требуют большего сечения для пропускания того же тока.

Каждый виток обмотки тщательно изолирован от соседних. Между слоями оставляют специальные каналы для циркуляции охлаждающей среды. В большинстве конструкций обмотку низкого напряжения (НН) размещают ближе к сердечнику, а обмотку высокого напряжения (ВН) — снаружи. Это упрощает изоляцию НН от заземлённого сердечника и облегчает доступ к ВН при обслуживании.

В крупных трансформаторах обмотки изготавливают не сплошным проводом, а из нескольких параллельных проводников. Это позволяет уменьшить так называемые «добавочные потери» от вихревых токов внутри самого провода. Проводники тщательно транспонируют — меняют местами по высоте обмотки, — чтобы обеспечить равномерное распределение тока и магнитного поля. Такой подход значительно снижает нагрев и повышает надёжность. Кроме того, между дисками обмотки устанавливают специальные прокладки из электроизоляционного картона, которые одновременно служат опорой и формируют масляные каналы для охлаждения.

• Бак и система охлаждения

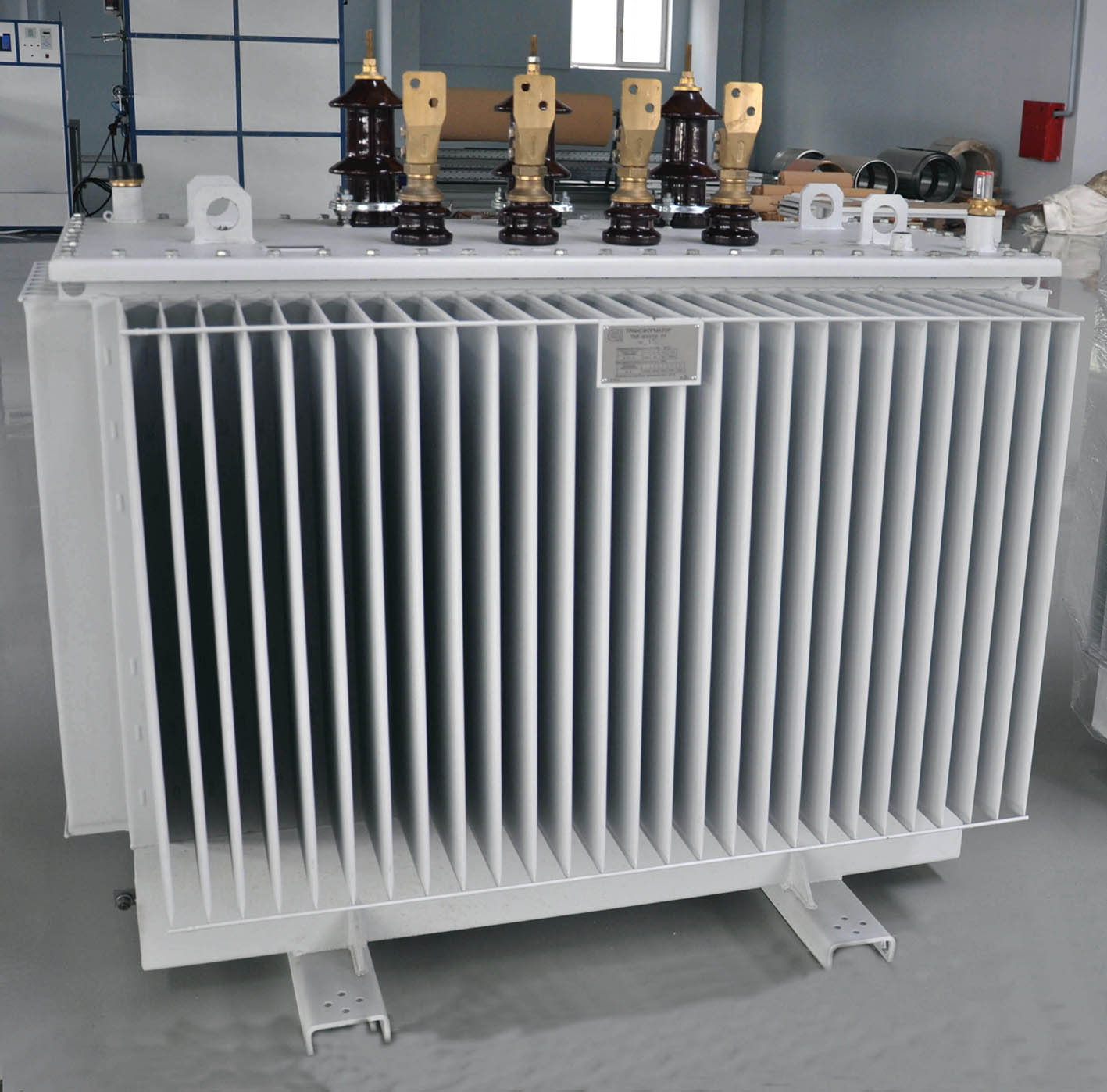

В масляных трансформаторах активная часть помещена в герметичный бак, заполненный изолирующим маслом, которое одновременно охлаждает обмотки. Для отвода тепла применяются радиаторы — с естественной или принудительной циркуляцией масла и воздуха.

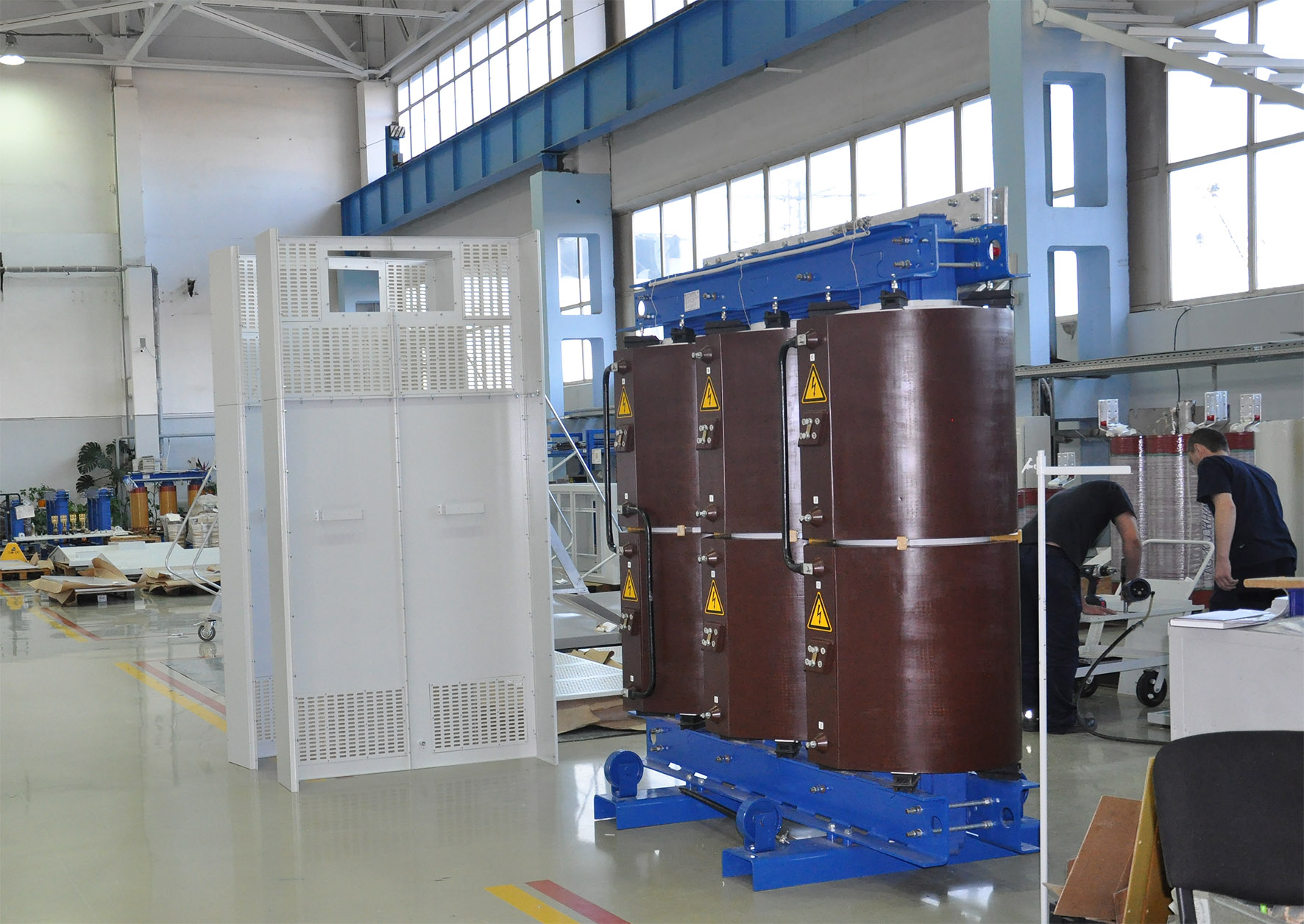

Сухие трансформаторы не содержат масла. Их обмотки изолированы эпоксидной смолой (литая изоляция) или специальными материалами, а охлаждение происходит за счёт циркуляции воздуха — естественной или принудительной. Такая конструкция даёт ряд важных преимуществ:

1. Повышенная пожаробезопасность: отсутствие горючего масла исключает риск возгорания, что позволяет устанавливать трансформаторы непосредственно в зданиях — на промышленных предприятиях, в торговых центрах, больницах и жилых комплексах.

2. Экологическая безопасность: нет риска утечек масла и загрязнения грунта или подземных вод, не требуются маслосборные ёмкости и дополнительные защитные сооружения.

3. Упрощённое обслуживание: не нужно контролировать уровень и качество масла, проводить его регенерацию или замену, что снижает эксплуатационные затраты.

4. Компактность и гибкость размещения: отсутствие масляного бака и вспомогательных систем позволяет размещать оборудование ближе к нагрузке, сокращая потери в сетях.

5. Надёжность изоляции: литая эпоксидная изоляция устойчива к вибрациям, влаге и коротким замыканиям, обеспечивая длительный срок службы даже в сложных условиях.

6. Простота утилизации: в конце срока службы не требуется специальная переработка отработанного масла, что упрощает вывод оборудования из эксплуатации.

Благодаря этим качествам сухие трансформаторы широко применяются в городской инфраструктуре, на объектах с повышенными требованиями к безопасности и в распределительных сетях среднего напряжения.

• Вводы и изоляторы

Чтобы подключить трансформатор к внешней сети, используются проходные изоляторы. Они выводят концы обмоток наружу через крышку бака, надёжно изолируя их от корпуса. Изоляторы изготавливают из фарфора или современных полимерных композитов. У масляных трансформаторов на стороне высокого напряжения они длиннее и имеют развитую ребристую поверхность, чтобы увеличить путь утечки и предотвратить поверхностные разряды, особенно во влажную погоду.

В сухих трансформаторах конструкция выводов упрощается: нет необходимости в проходных изоляторах, пробивающих стенку бака, что исключает потенциальные места утечек и снижает количество уязвимых элементов, а также обеспечивает:

• Повышенную надёжность: отсутствие проходных изоляторов через бак устраняет риски нарушения герметичности и проникновения влаги;

• Устойчивость к внешним воздействиям: литая изоляция защищает выводы от пыли, влаги и агрессивных сред без необходимости в развитой ребристой поверхности, характерной для масляных аналогов;

• Компактность размещения: выводы могут выполняться в любом направлении — сверху, сбоку или снизу — что упрощает подключение и монтаж внутри помещений;

• Долговечность: полимерные и эпоксидные изоляционные материалы не стареют под воздействием кислорода и влаги, сохраняя диэлектрические свойства весь срок службы трансформатора.

Такая конструкция делает сухие трансформаторы особенно предпочтительными для установки в закрытых помещениях, включая подстанции в зданиях, цеха и общественные объекты, где важны безопасность, минимальное обслуживание и адаптация к стеснённым условиям монтажа.

Виды и типы силовых трансформаторов

Силовые трансформаторы классифицируют по нескольким ключевым признакам. Правильный выбор типа напрямую влияет на безопасность, надёжность и стоимость эксплуатации.

• По типу охлаждения

Установка масляных трансформаторов внутри зданий, где постоянно находятся люди, запрещена правилами пожарной безопасности. Для таких случаев существуют только сухие модели.

• По количеству фаз

•    Однофазные трансформаторы используются в сетях с однофазным питанием, на железнодорожном транспорте или в качестве резервных.

•    Трёхфазные — основной тип для промышленных и городских сетей, так как позволяют передавать больше мощности и обеспечивают сбалансированную нагрузку.

• По способу регулирования напряжения

•    ПБВ (переключение без возбуждения): регулировка возможна только после полного отключения трансформатора от сети. Простая и надёжная система, но требует вывода оборудования из работы.

•    РПН (регулирование под нагрузкой): позволяет изменять напряжение без отключения потребителей. Это сложное устройство, но оно незаменимо в сетях с нестабильной нагрузкой, где важно поддерживать постоянное качество электроэнергии.

Ключевые параметры силовых трансформаторов

При выборе и эксплуатации трансформатора необходимо ориентироваться на его технические характеристики, указанные в паспорте.

•    Номинальная мощность (кВА) — максимальная полная мощность, которую трансформатор может отдавать длительное время без перегрева.

•    Номинальные напряжения обмоток — напряжения на стороне высшего (ВН) и низшего (НН) напряжения, например, 10/0,4 кВ.

•    Коэффициент трансформации — отношение напряжений или числа витков обмоток.

•    Напряжение короткого замыкания (%) — характеризует внутреннее сопротивление и влияет на величину аварийного тока.

•    Потери холостого хода — потери в стали сердечника, которые присутствуют всегда, даже без нагрузки.

•    Потери короткого замыкания — потери в меди обмоток, которые зависят от тока нагрузки.

Суммарные потери определяют КПД трансформатора, который у современных моделей достигает 98–99%.

Системы защиты и контроля

Масляные трансформаторы традиционно оснащаются газовым реле для обнаружения внутренних повреждений, а также индикаторами уровня и температуры масла, влагопоглотителями и предохранительными клапанами. Сухие трансформаторы, не содержащие масла, используют принципиально иные — более современные и многофункциональные — системы диагностики и защиты, интегрированные непосредственно в конструкцию обмоток.

Ключевые системы защиты сухих трансформаторов:

1. Встроенные датчики температуры обмоток: в пазы высоковольтной и низковольтной обмоток закладываются платиновые термопреобразователи (PT100/PT1000) или термопары. Они обеспечивают непрерывный мониторинг температуры в реальном времени с точностью до 1 °С, что невозможно в масляных аналогах, где измеряется лишь температура масла на поверхности.

2. Многоступенчатая температурная защита: сигналы с датчиков поступают на микропроцессорный термометр с программируемыми уставками:

•    1-я ступень — включение принудительной вентиляции при достижении порога перегрева (обычно 100–110 °С);

•    2-я ступень — предупредительная сигнализация при приближении к предельной температуре изоляции (130–155 °С в зависимости от класса нагревостойкости);

•    3-я ступень — автоматическое отключение трансформатора от сети для предотвращения термического повреждения изоляции.

3. Система контроля частичных разрядов (ЧР): для ответственных объектов устанавливаются датчики, фиксирующие микроразряды внутри изоляции на ранней стадии деградации. Это позволяет выявить дефекты до развития аварийной ситуации — функция, недоступная в масляных трансформаторах без сложной внешней аппаратуры.

4. Автоматическая система вентиляции: вентиляторы с регулируемой скоростью вращения монтируются непосредственно на корпусе. При повышении нагрузки система плавно увеличивает интенсивность обдува, снижая шум и энергопотребление по сравнению с постоянной работой вентиляторов.

5. Мониторинг влажности и конденсата: во влажных условиях (подвалы, тропический климат) устанавливаются гигрометры и подогреватели для предотвращения образования конденсата на обмотках, что критично для сохранения диэлектрических свойств эпоксидной изоляции.

6. Интеграция в цифровые системы: современные сухие трансформаторы комплектуются интерфейсами для подключения к АСУ ТП и системам удалённого мониторинга (протоколы Modbus, Profibus, Ethernet). Оператор получает доступ к данным о температуре, нагрузке, времени работы и аварийных событиях через веб-интерфейс или мобильное приложение.

Дополнительные опции безопасности:

•    Сигнализация дымовых датчиков с автоматическим запуском модульных систем пожаротушения (газовых или аэрозольных);

•    Защитные кожухи с классом исполнения до IP54 для установки в запылённых или влажных помещениях;

•    Антивандальные исполнения для объектов с открытым доступом (торговые центры, станции метро).

Отсутствие масла исключает необходимость в газовом реле, влагопоглотителях и предохранительных мембранах, но компенсируется более точной, прогнозирующей диагностикой. Сухие трансформаторы с расширенным набором опций становятся «умными» элементами энергосистемы, способными не только защищать себя, но и передавать данные для прогнозирования остаточного ресурса и планирования технического обслуживания — без остановки оборудования.

Устройства регулирования напряжения

Стабильность напряжения на выходе — важнейшее условие качественного электроснабжения. Для компенсации колебаний, вызванных изменением нагрузки, применяются устройства регулирования напряжения.

Основной принцип — изменение коэффициента трансформации за счёт подключения разных ответвлений обмотки. Чаще всего такие устройства устанавливаются на обмотке высшего напряжения, где ток ниже, а значит, проще гасить дугу при переключении.

Современные системы РПН могут работать в автоматическом режиме. Они постоянно контролируют напряжение на шинах и при его отклонении от заданного диапазона самостоятельно переключают ступени, поддерживая стабильное питание для потребителей.

Этапы монтажа силового трансформатора

Правильный монтаж — залог долгой и безаварийной службы. Процесс включает несколько этапов.

1. Подготовка площадки: для наружных установок сооружают бетонный фундамент, для внутренних — металлическую раму.

2. Транспортировка: важно избегать резких наклонов и толчков. После доставки трансформатор должен отстояться не менее 24 часов.

3. Предмонтажная ревизия: проверяют целостность бака, изоляторов, уровень масла и берут пробу масла для анализа.

4. Сборка и подключение: устанавливают на фундамент, заливают масло (если требуется), подключают шины и заземляют корпус.

5. Пусконаладочные работы: проводят обязательные испытания — измеряют сопротивление изоляции, проверяют коэффициент трансформации, настраивают релейную защиту.

Перед первым включением очень важно провести «выдержку под напряжением холостого хода». Трансформатор включают на несколько часов без нагрузки. За это время из масла выходят пузырьки воздуха, которые могли попасть внутрь при заливке. Если этого не сделать, воздух может вызвать ложное срабатывание газового реле. Также во время этого этапа проверяют фазировку — правильность чередования фаз, чтобы избежать короткого замыкания при параллельной работе с другими трансформаторами.

Монтаж сухих трансформаторов значительно проще и быстрее по сравнению с масляными аналогами благодаря отсутствию масла и герметичного бака.

Для установки достаточно ровной площадки или лёгкой металлической рамы — маслосборные приямки и заградительные стенки не требуются, что упрощает подготовку фундамента даже на межэтажных перекрытиях. Оборудование поставляется полностью готовым к монтажу: не нужны заливка масла, сушка изоляции или 24-часовое отстаивание после транспортировки. Предмонтажная проверка ограничивается визуальным осмотром обмоток и измерением сопротивления изоляции мегаомметром — лабораторный анализ масла отсутствует как класс.

Упрощённый монтаж делает сухие трансформаторы предпочтительным решением при реконструкции подстанций и на объектах с жёсткими сроками ввода в эксплуатацию.

Обслуживание и диагностика

Регулярное техническое обслуживание позволяет выявить проблемы на ранней стадии.

•    Измерение сопротивления изоляции мегаомметром;

•    Термография под нагрузкой для выявления локальных перегревов;

•    Визуальный контроль состояния эпоксидной изоляции (трещины, потемнения);

•    При наличии — мониторинг показаний встроенных датчиков температуры обмоток.

У сухих трансформаторов эксплуатация значительно проще за счет отсутствия необходимости в ежедневном контроле уровня масла, замене силикагеля и лабораторных анализах (включая DGA). Базовое ТО сводится к визуальному осмотру, очистке вентиляционных решёток и проверке электрических контактов — процедуры выполняются раз в 1–3 года.

Экономия: исключение расходов на масло, его анализ и утилизацию снижает совокупную стоимость владения на 30–40 % за 25 лет службы. При этом прямой доступ к обмоткам обеспечивает более наглядную и оперативную диагностику по сравнению с «закрытой» масляной конструкцией.

Как выбрать силовой трансформатор

Выбор начинается с расчёта необходимой мощности с учётом текущей и перспективной нагрузки. Затем определяют тип охлаждения: сухой для помещений, масляный для улицы. Уточняют класс напряжения сети и схему соединения обмоток. Для ответственных объектов рекомендуется устанавливать два трансформатора для резервирования. Если напряжение в сети нестабильно, стоит выбрать модель с РПН. Всегда консультируйтесь со специалистами и требуйте полный паспорт изделия.

Не стоит забывать и о климатическом исполнении. Трансформаторы для Крайнего Севера изготавливаются с особыми сортами масла, не загустевающими при -60°C, и усиленной теплоизоляцией. Для тропиков, наоборот, важна защита от влаги и плесени. Указывается это в маркировке: например, «УХЛ1» для умеренного и холодного климата, «ТС» — для тропического сухого.

Заключение

Силовой трансформатор — это надёжный и проверенный временем элемент энергосистемы. Его правильный выбор, грамотный монтаж и своевременное обслуживание обеспечивают стабильное и безопасное электроснабжение на десятилетия. Понимание его устройства и принципов работы помогает принимать взвешенные решения и избегать дорогостоящих ошибок.
