Лабораторные трансформаторы НЛЛ-35

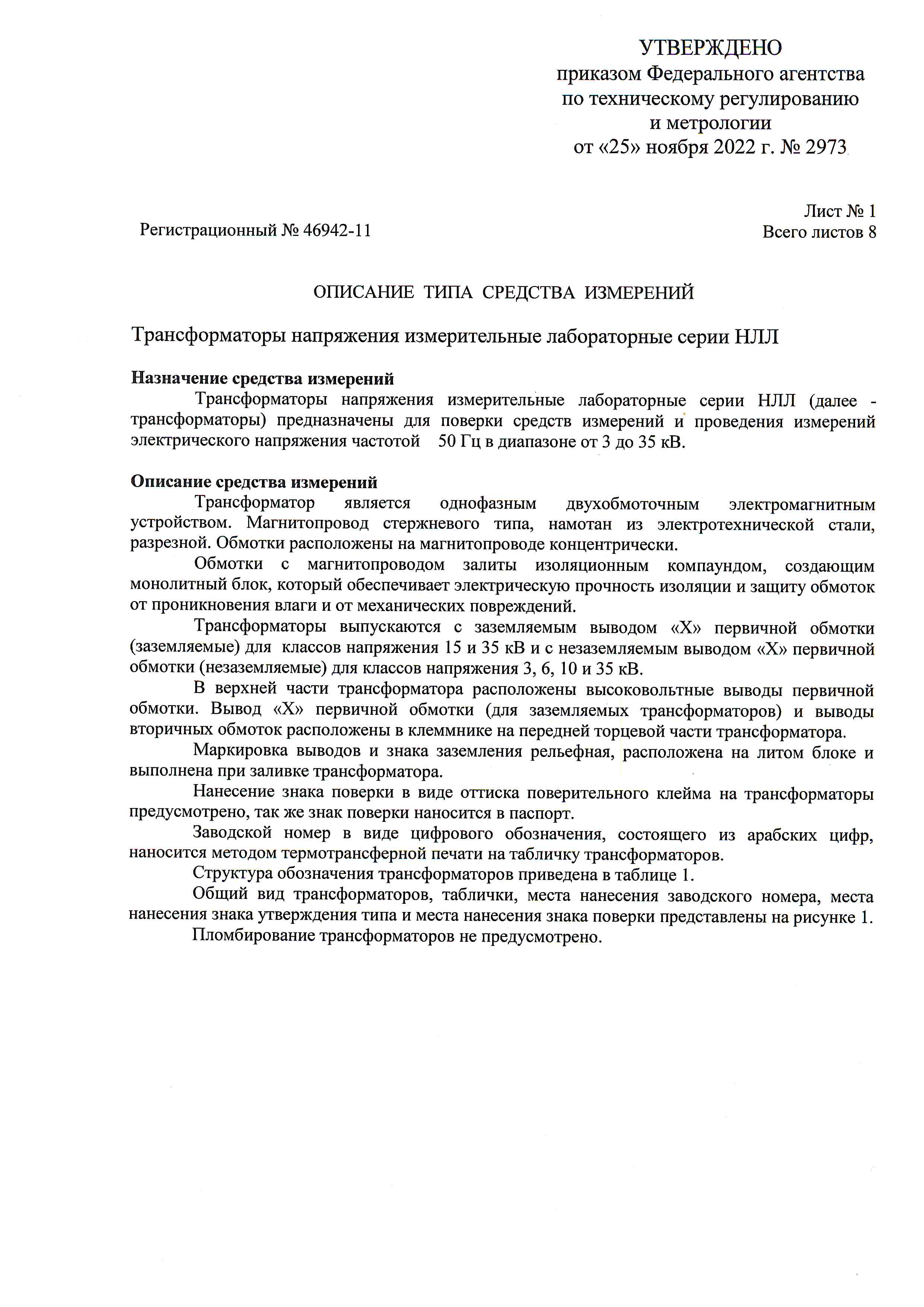

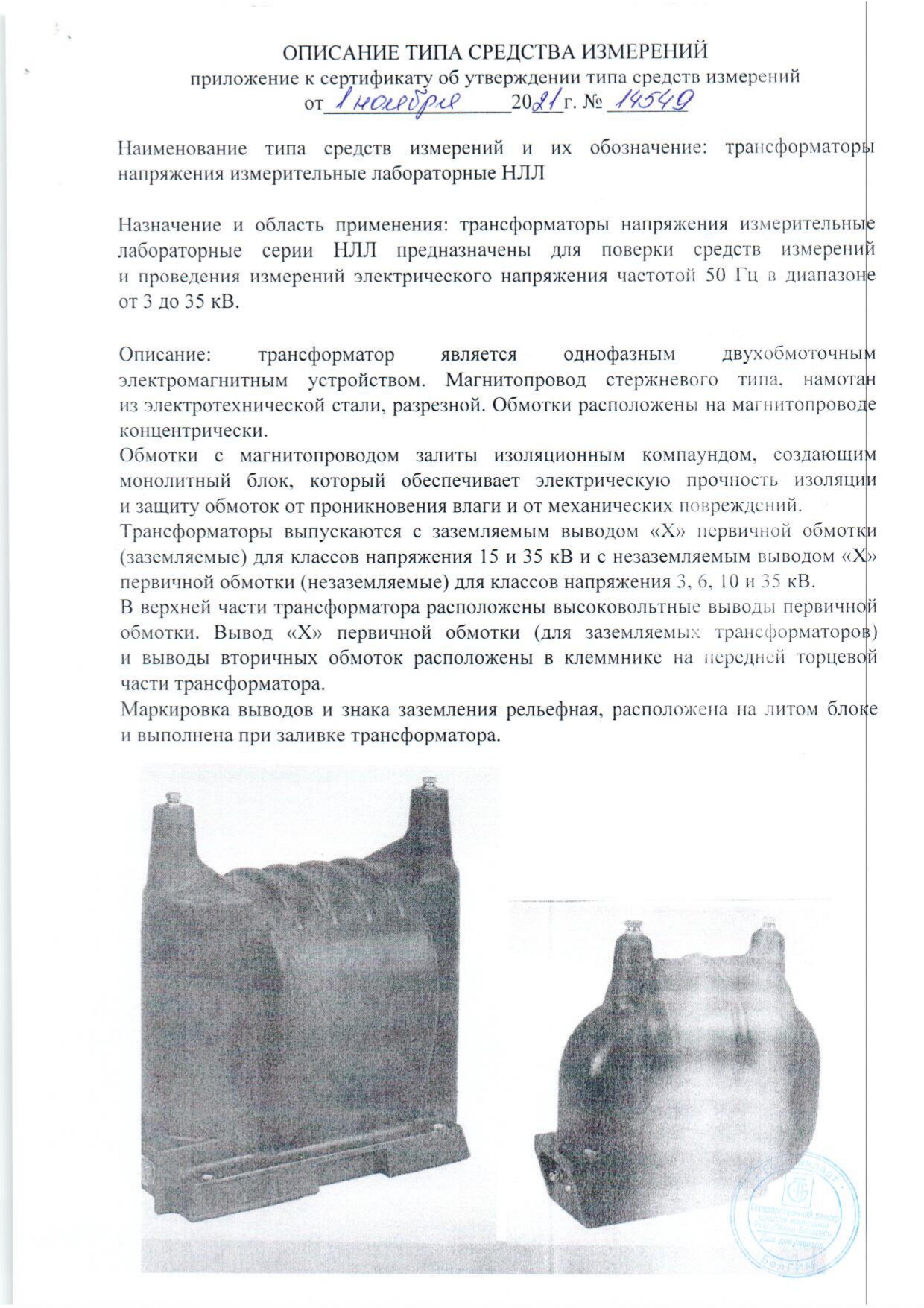

Трансформаторы предназначены для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на классы напряжения 35кВ частоты 50 Гц, преимущественно в лабораториях и на испытательных станциях.

Ответвление с номинальным вторичным напряжением 100/√3 В – для поверки трансформаторов напряжения классов точности 3,0; ЗР и 6P. Ответвление с номинальным вторичным напряжением 100 В – для поверки трансформаторов напряжения классов точности 0,05 и менее точных.

Климатическое исполнение «УХЛ» или «Т» категории размещения 4.2 по ГОСТ 15150.

Рабочее положение – вертикальное.

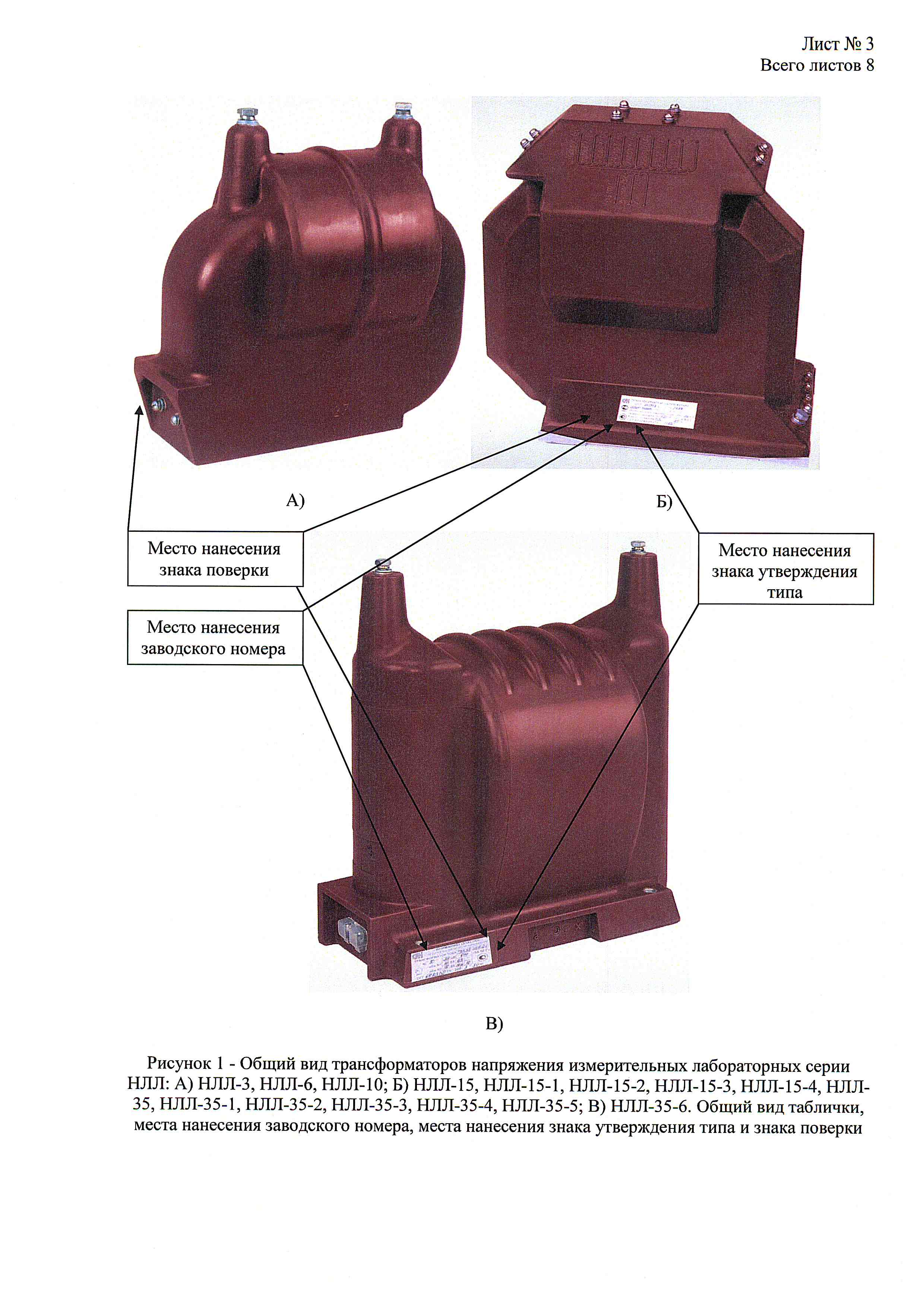

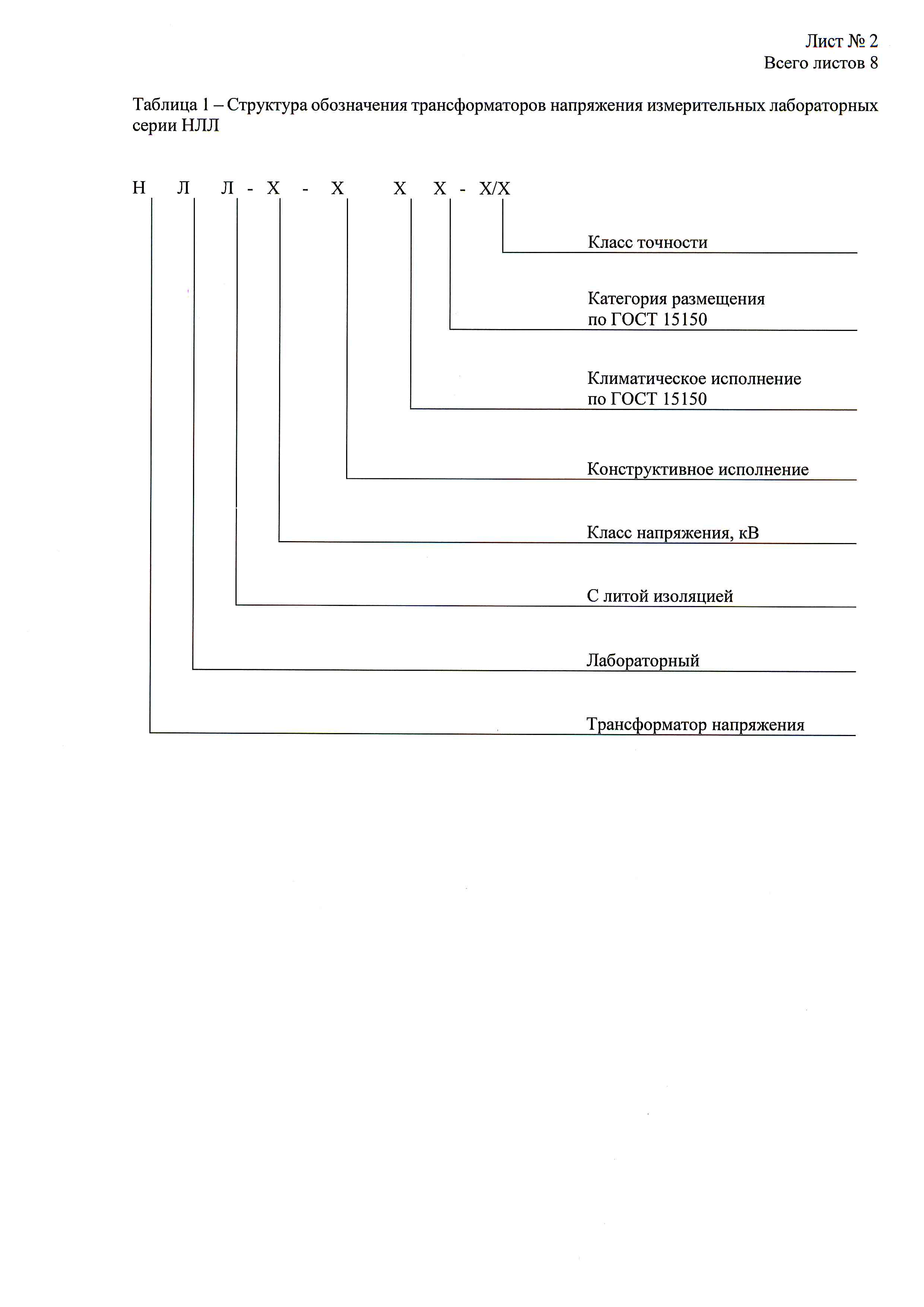

Трансформаторы НЛЛ-35 с одной вторичной обмоткой имеют условное обозначение:

- НЛЛ-35-2 – с номинальным напряжением вторичной обмотки 100/√3 В;

- НЛЛ-35-3 – с номинальным напряжением вторичной обмотки 100 или 127В.

Трансформаторы НЛЛ-35-1 с одной вторичной обмоткой имеют условное обозначение:

- НЛЛ-35-4 – с номинальным напряжением вторичной обмотки 100/√3 В;

- НЛЛ-35-5 – с номинальным напряжением вторичной обмотки 100 или 127В.

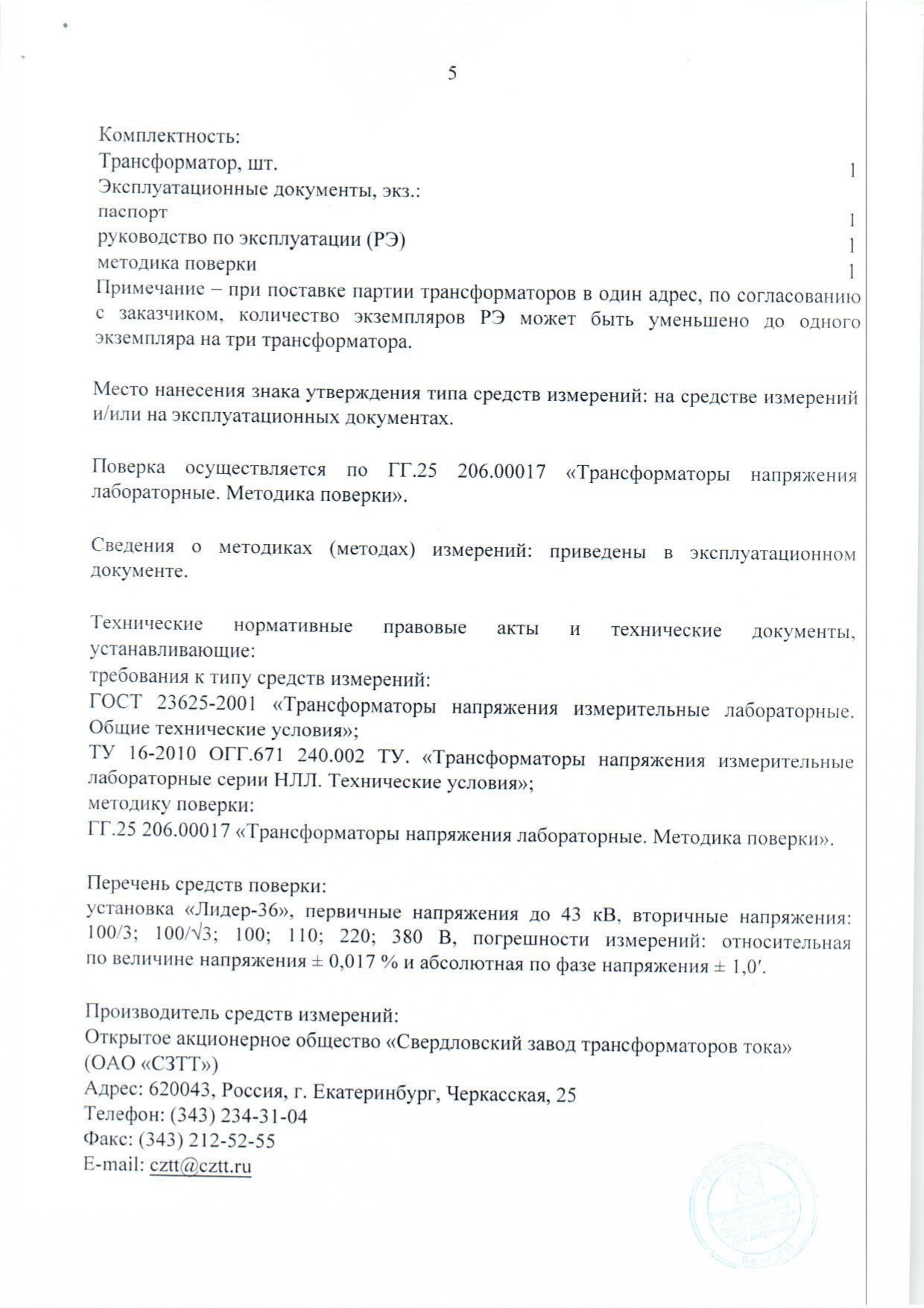

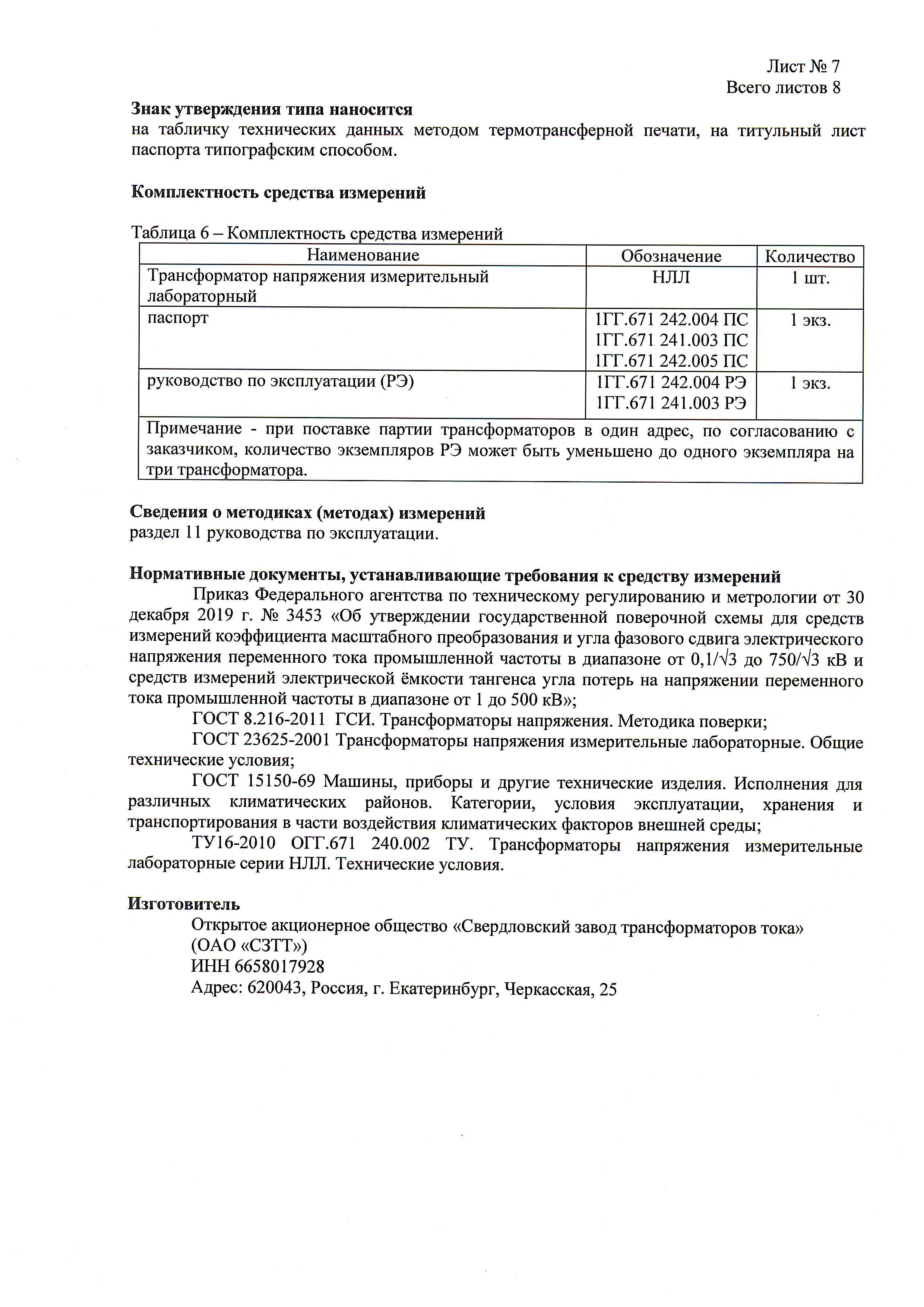

ТУ16 - 2010 ОГГ.671 240.002 ТУ

Класс напряжения, кВ35

Класс точности0,05; 0,1

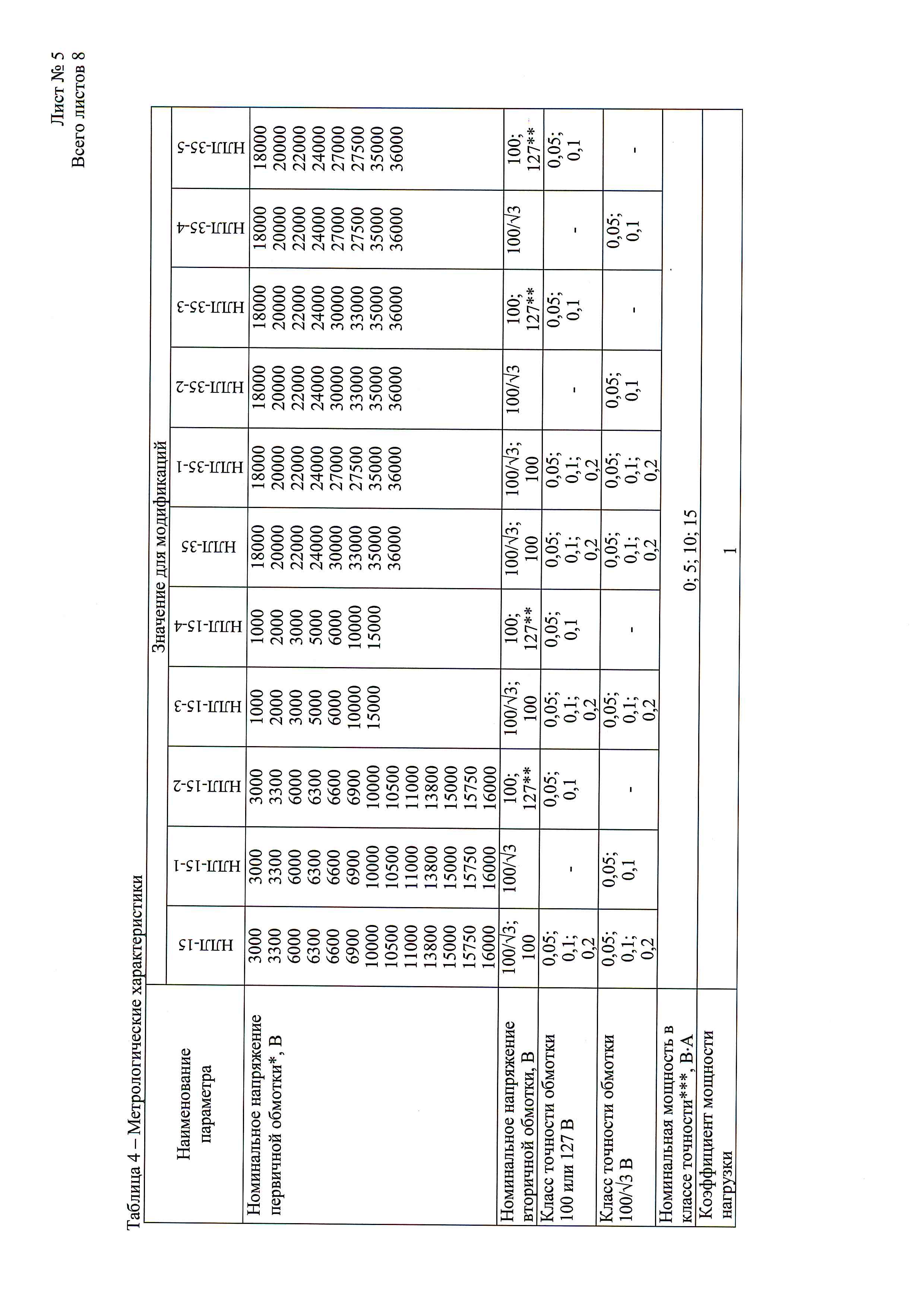

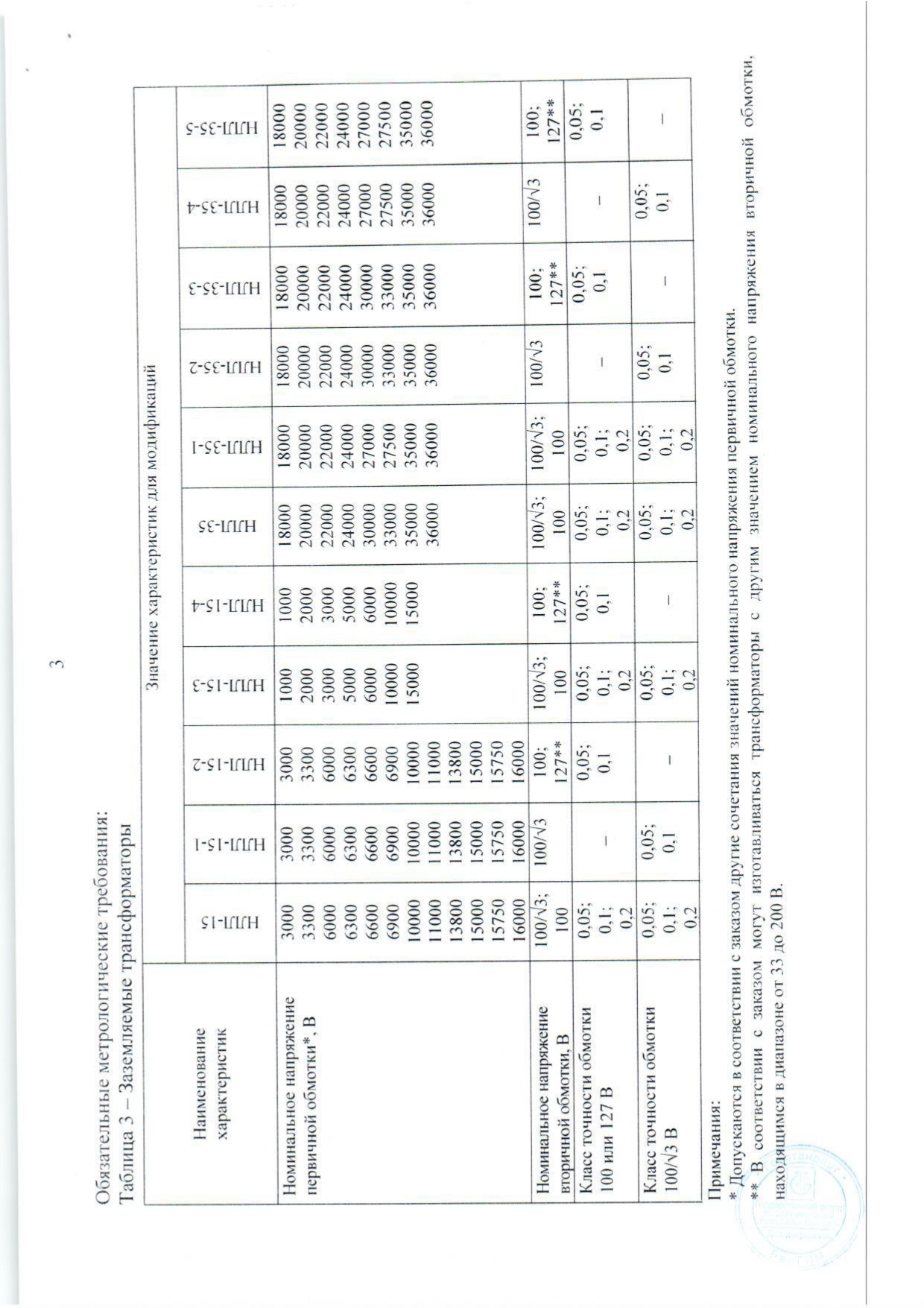

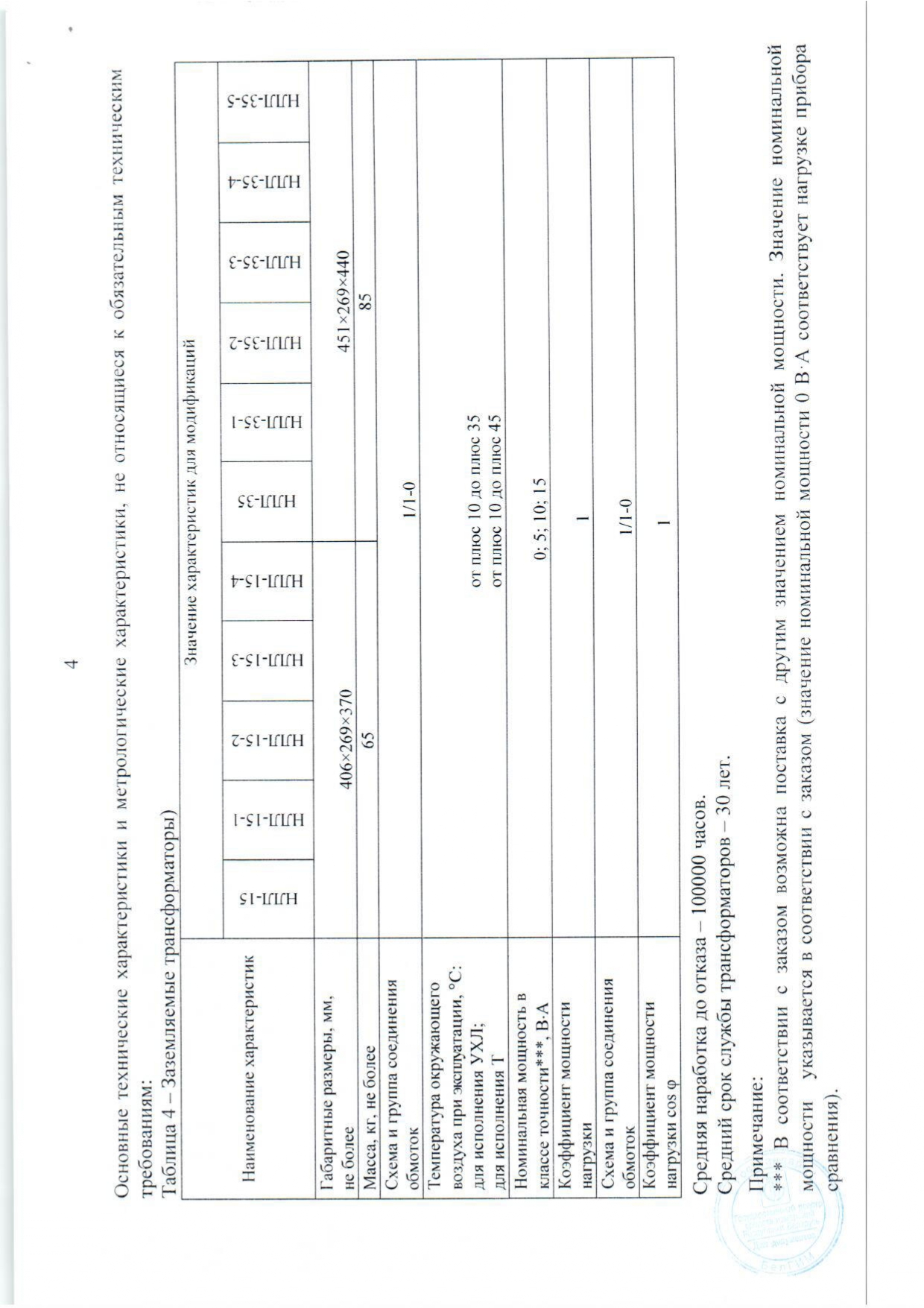

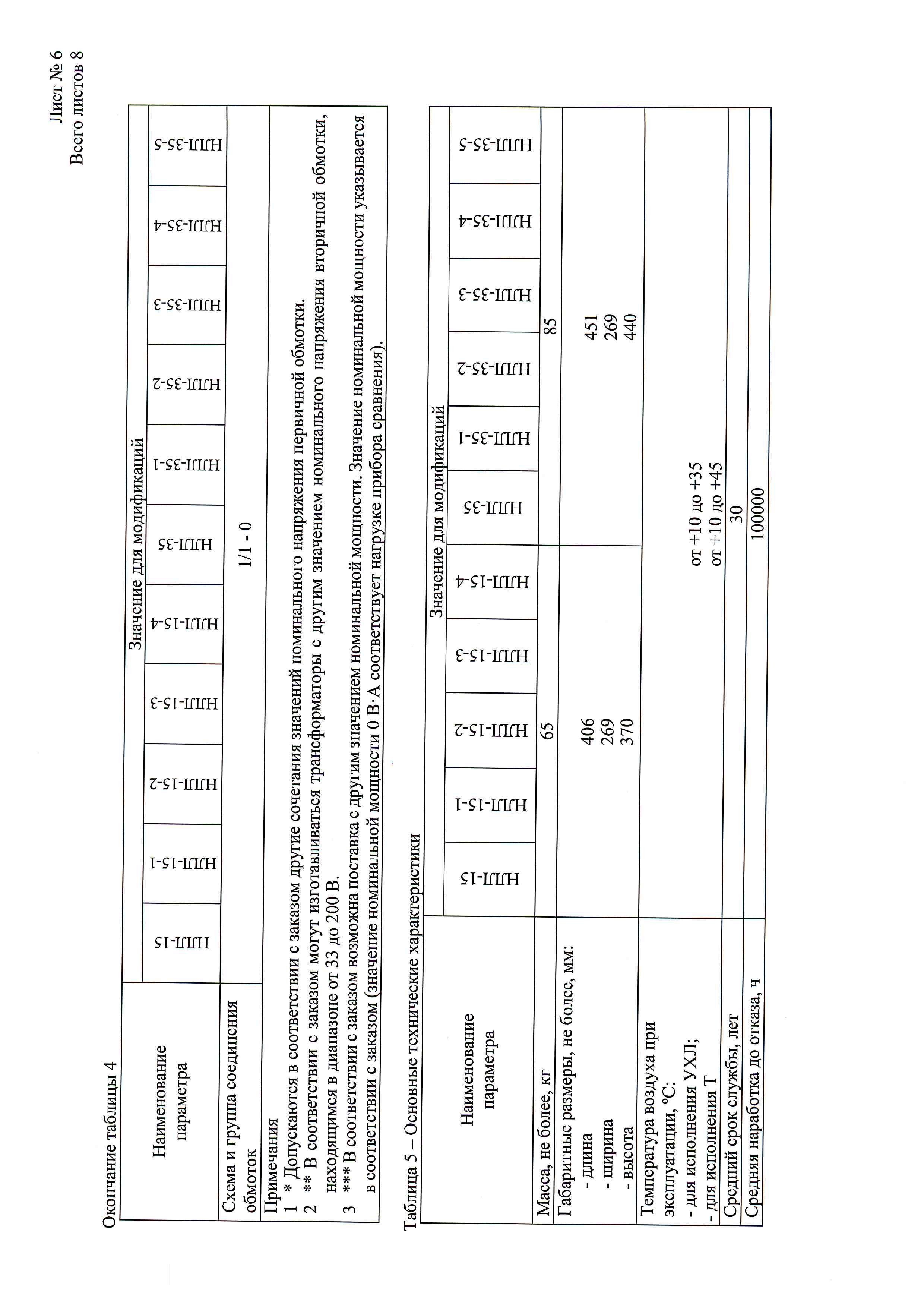

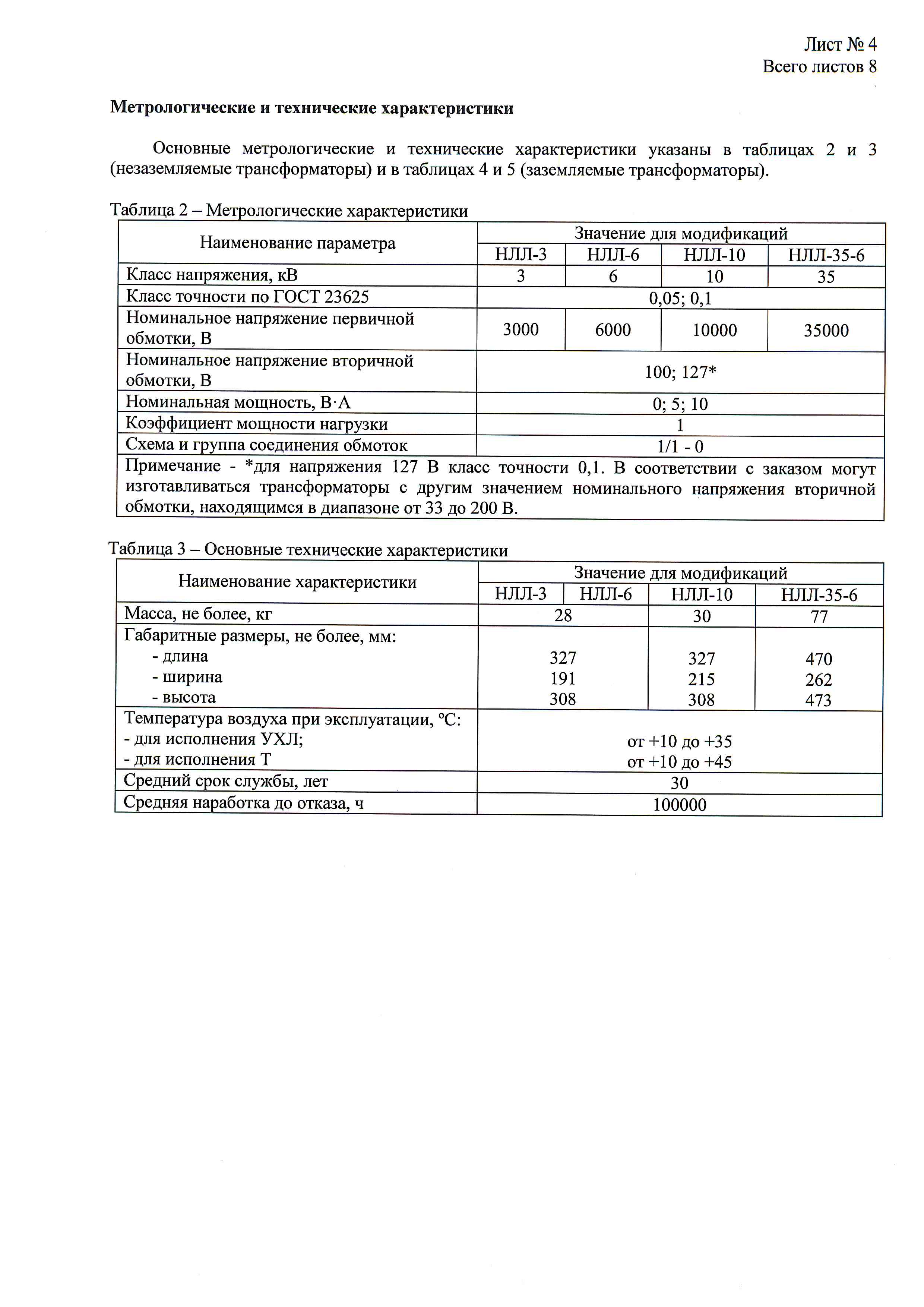

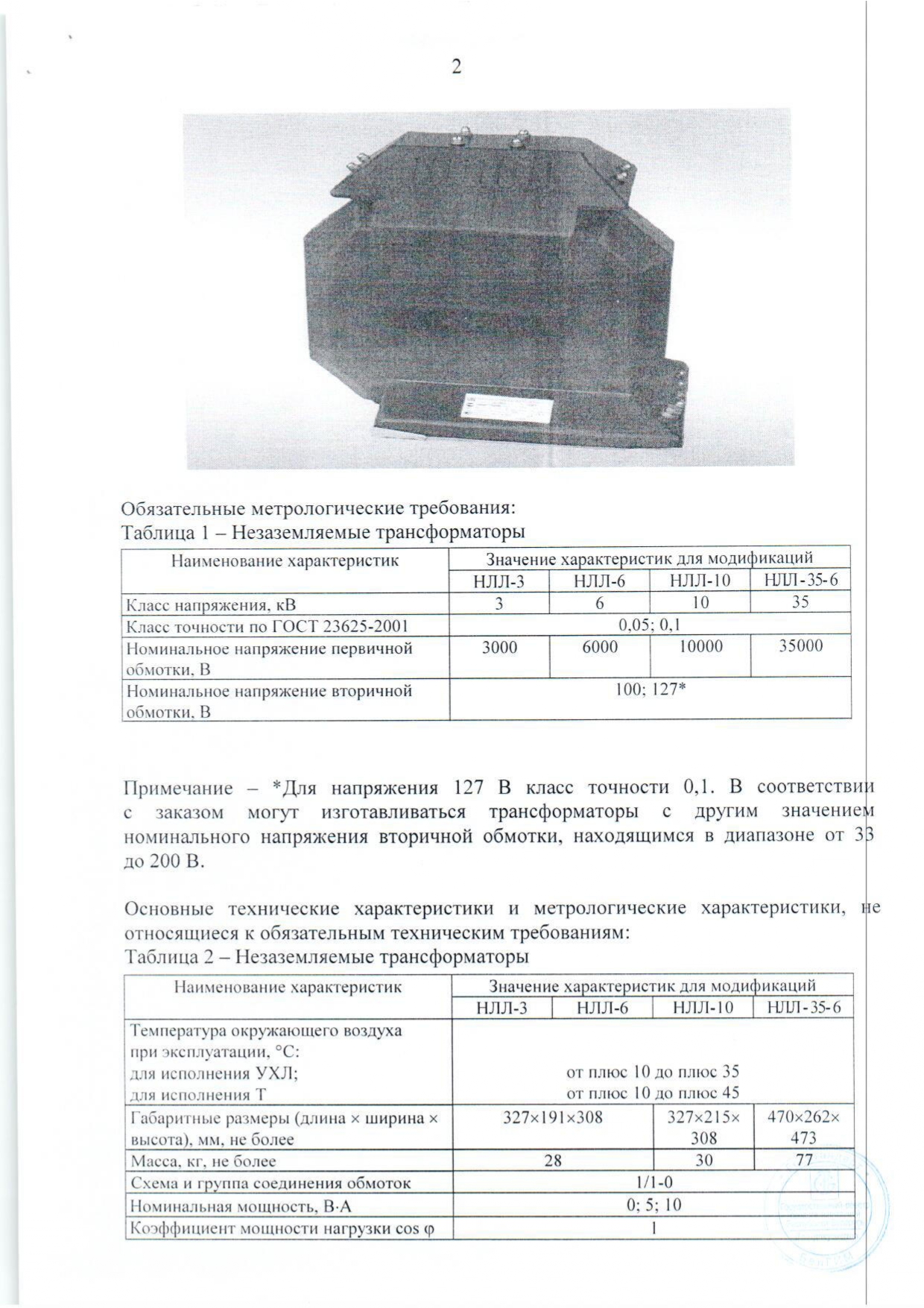

Технические характеристики трансформаторов НЛЛ-35

Наименование параметра	Значение
	НЛЛ-35	НЛЛ-35-1	НЛЛ-35-2	НЛЛ-35-3	НЛЛ-35-4	НЛЛ-35-5
Класс напряжения, кВ	35
Номинальное напряжение первичной обмотки*, В	18000	18000	18000		18000
	20000	20000	20000		20000
	22000	22000	22000		22000
	24000	24000	24000		24000
	30000	27000	30000		27000
	33000	27500	33000		27500
	35000	35000	35000		35000
	36000	36000	36000		36000




Номинальное напряжение ответвлений вторичной обмотки, В	100/√3 100	100/√3 100	100/√3	100 или 127****	100/√3	100 или 127****
Класс точности: ответвления 100 В	0,1	0,1	-	0,05**	-	0,05**
ответвления 100/√3 В	0,2**	0,2**	0,05**	-	0,05**	-
Номинальная мощность в классе точности***, В∙А	0; 5; 10; 15
Коэффициент мощности нагрузки	1
Номинальная частота, Гц	50
Схема и группа соединения обмоток	1/1/2000
Одноминутное испытательное напряжение промышленной частоты, кВ	54
Масса, кг	85 max
* Допускается в соответствии с заказом другие сочетания значений номинального напряжения первичной обмотки. Допускается класс точности 0,1. * В соответствии с заказом возможна постав ка с другим значением номинальной мощности. Значение номинальной мощности указывается в соответствии с заказом (значение номинальной мощности 0 В∙А соответствует нагрузке прибора сравнения). **** В соответствии с заказом могут изготавливаться трансформаторы с другим значением номинального напряжения вторичной обмотки, находящимся в диапазоне от 33 до 200В.
