Силовые трансформаторы ОЛ-0,3/35 УХЛ1

Трансформатор предназначен для гальванической развязки цепей питания и цепей потребления.

Трансформатор изготавливается в климатическом исполнении «УХЛ» категории размещения 1 по ГОСТ 15150.

Рабочее положение – вертикальное.

ОГГ.670 120.035 ТУ

Класс напряжения, кВ35

Климатическое исполнениеУХЛ1

Мощность, кВА0.3

Технические характеристики трансформаторов ОЛ-0,3/35

Наименование параметра	Значение
Класс напряжения, кВ	35
Номинальное напряжение первичной обмотки, В:
x-a1	210
x-a2	220
x-a3	230
Номинальное напряжение вторичной обмотки, В	220
Номинальная мощность, В·А	300
Номинальная частота, Гц	50
Испытательное напряжение, кВ:
одноминутное промышленной частоты	70
грозового импульса полного	170
грозового импульса срезанного	200
Масса, кг, max	85

3D-модель-ОЛ-0,3-35

Опросный лист на однофазные силовые трансформаторы

Сертификаты ОЛ

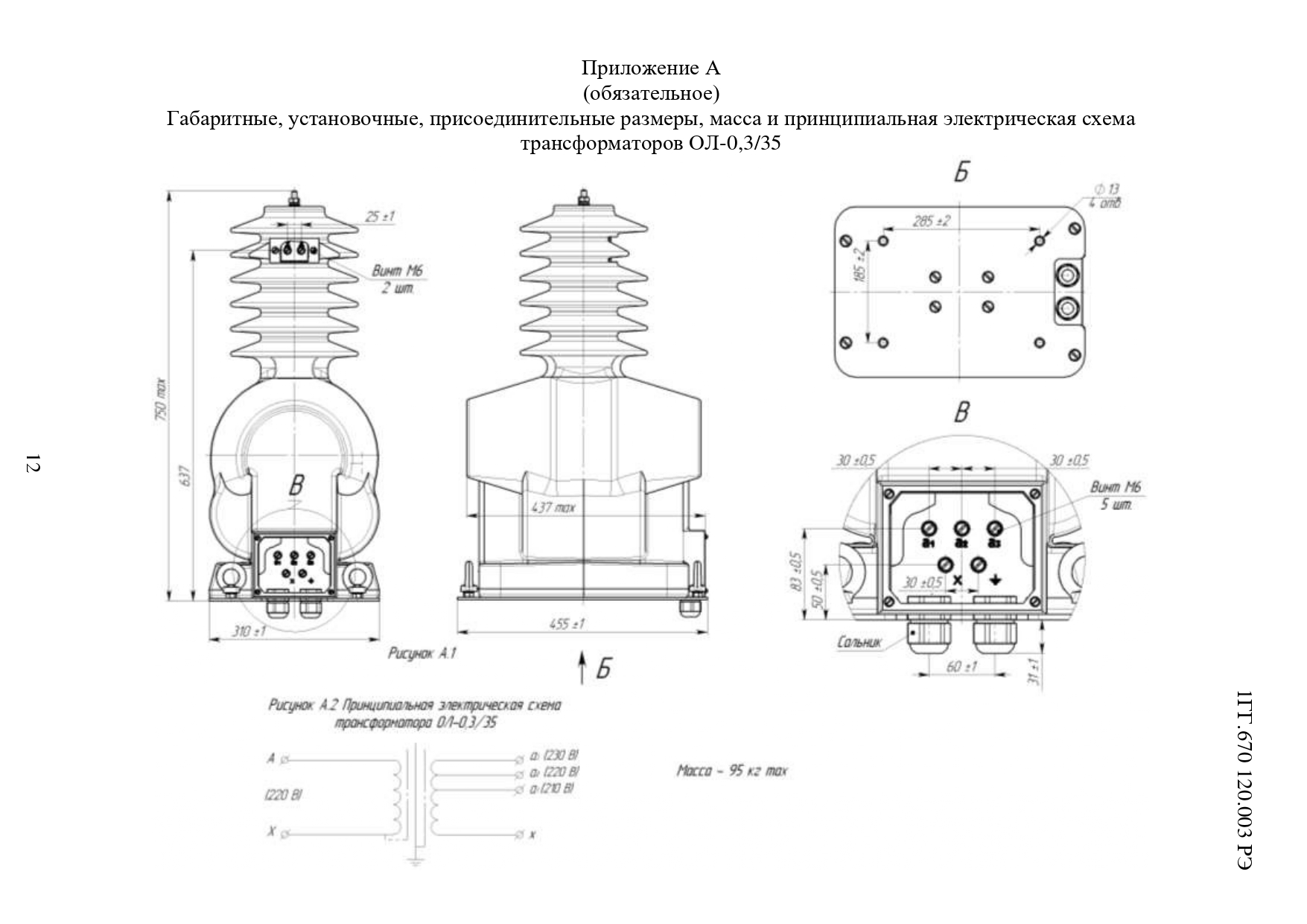

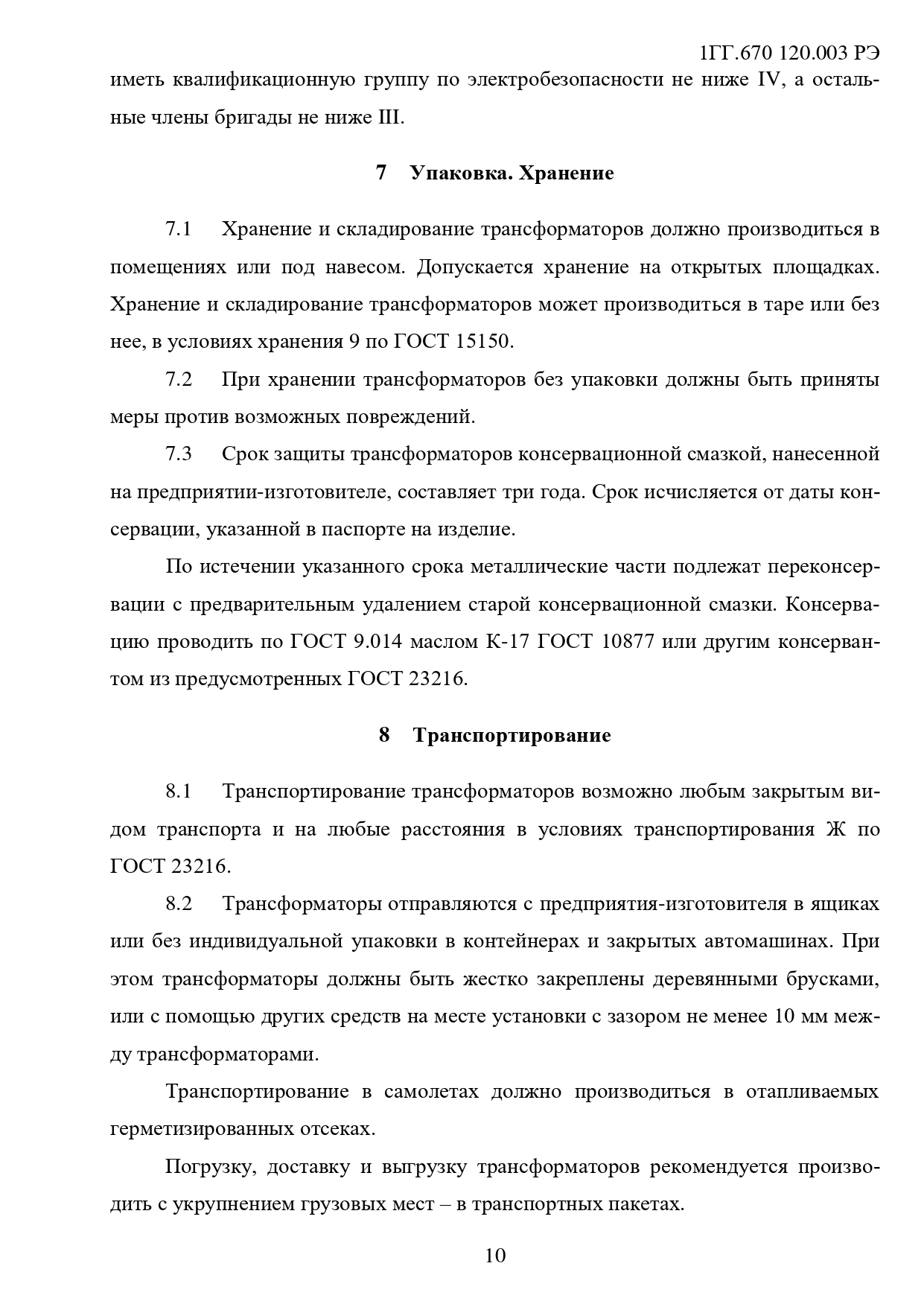

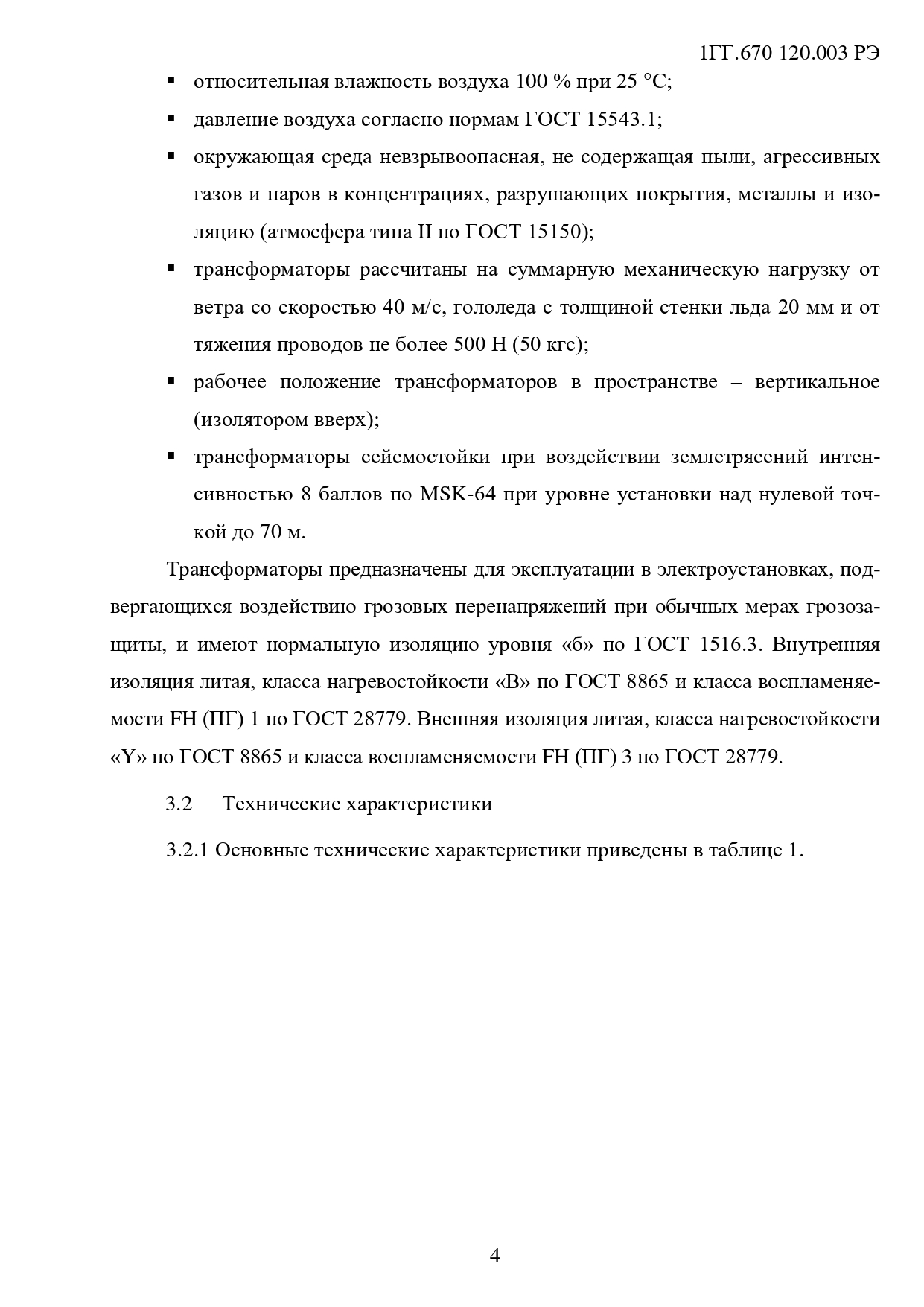

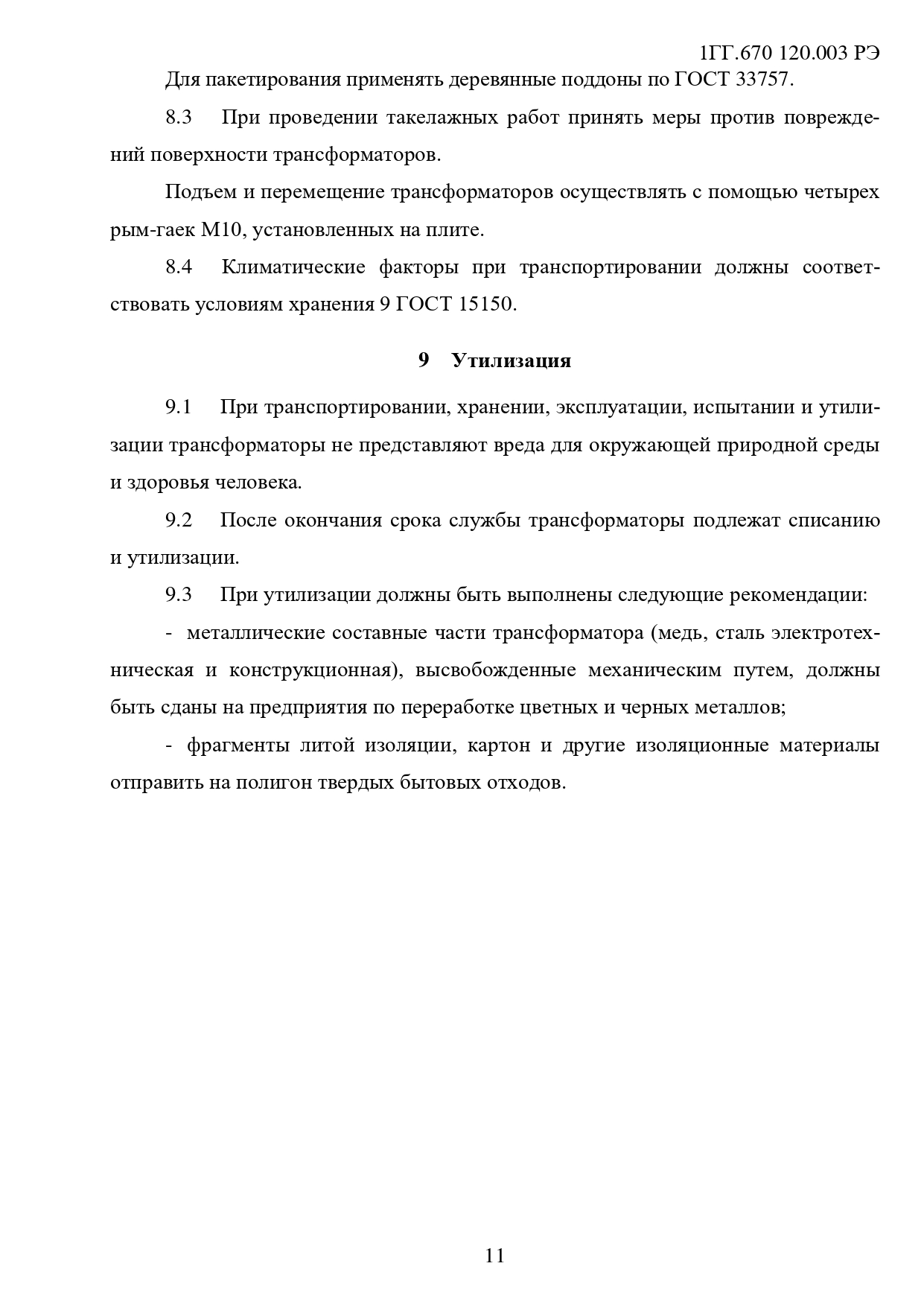

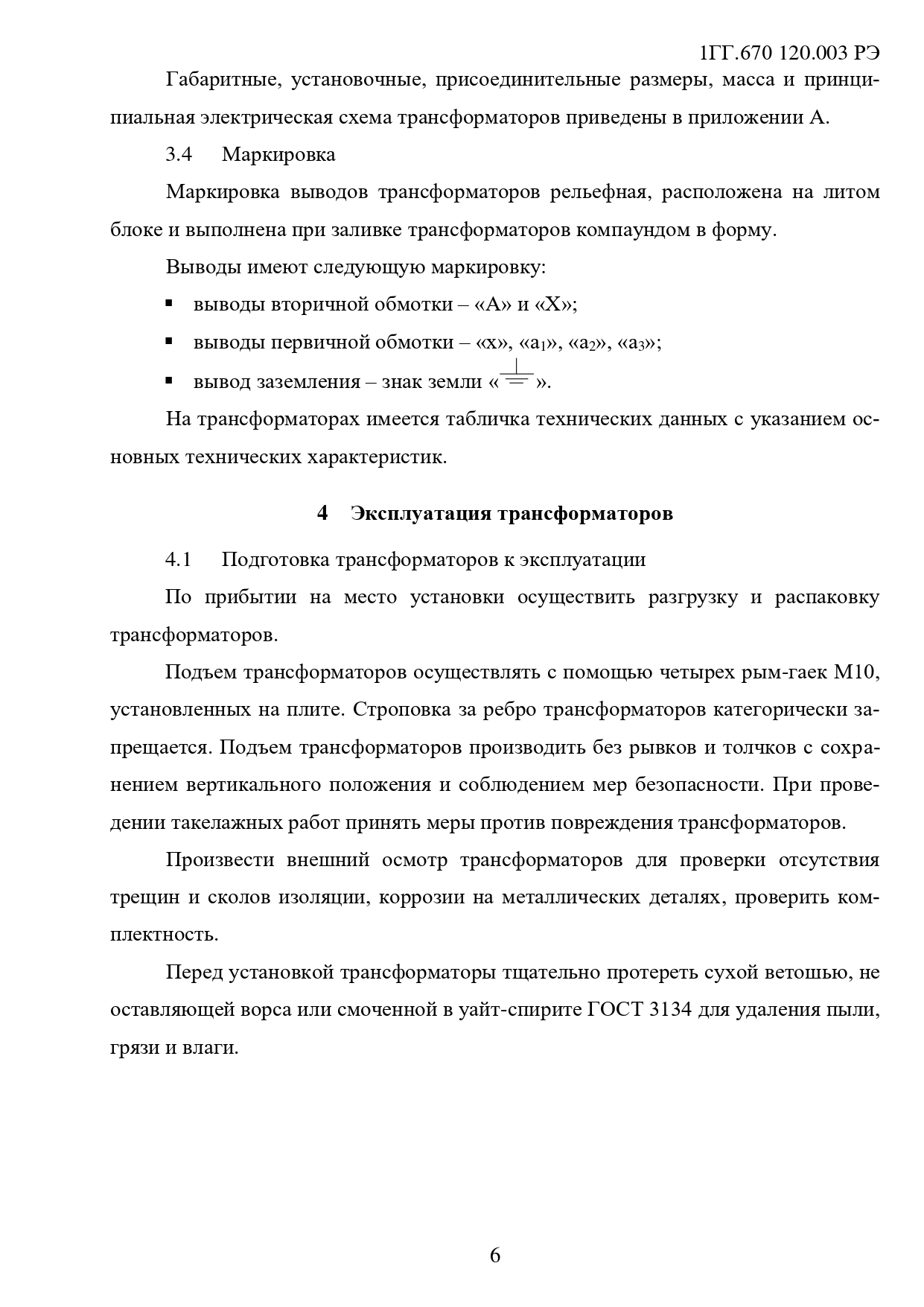

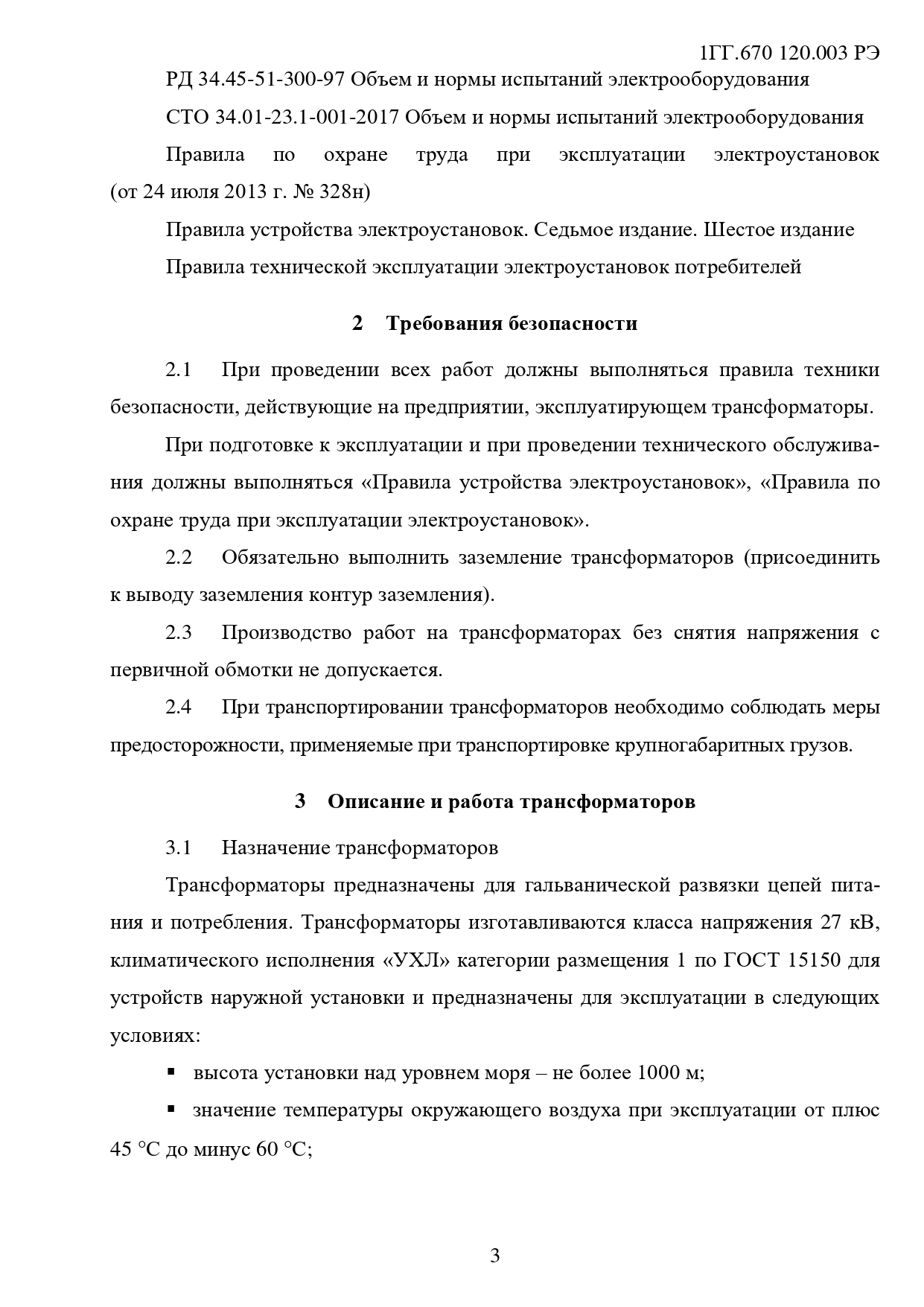

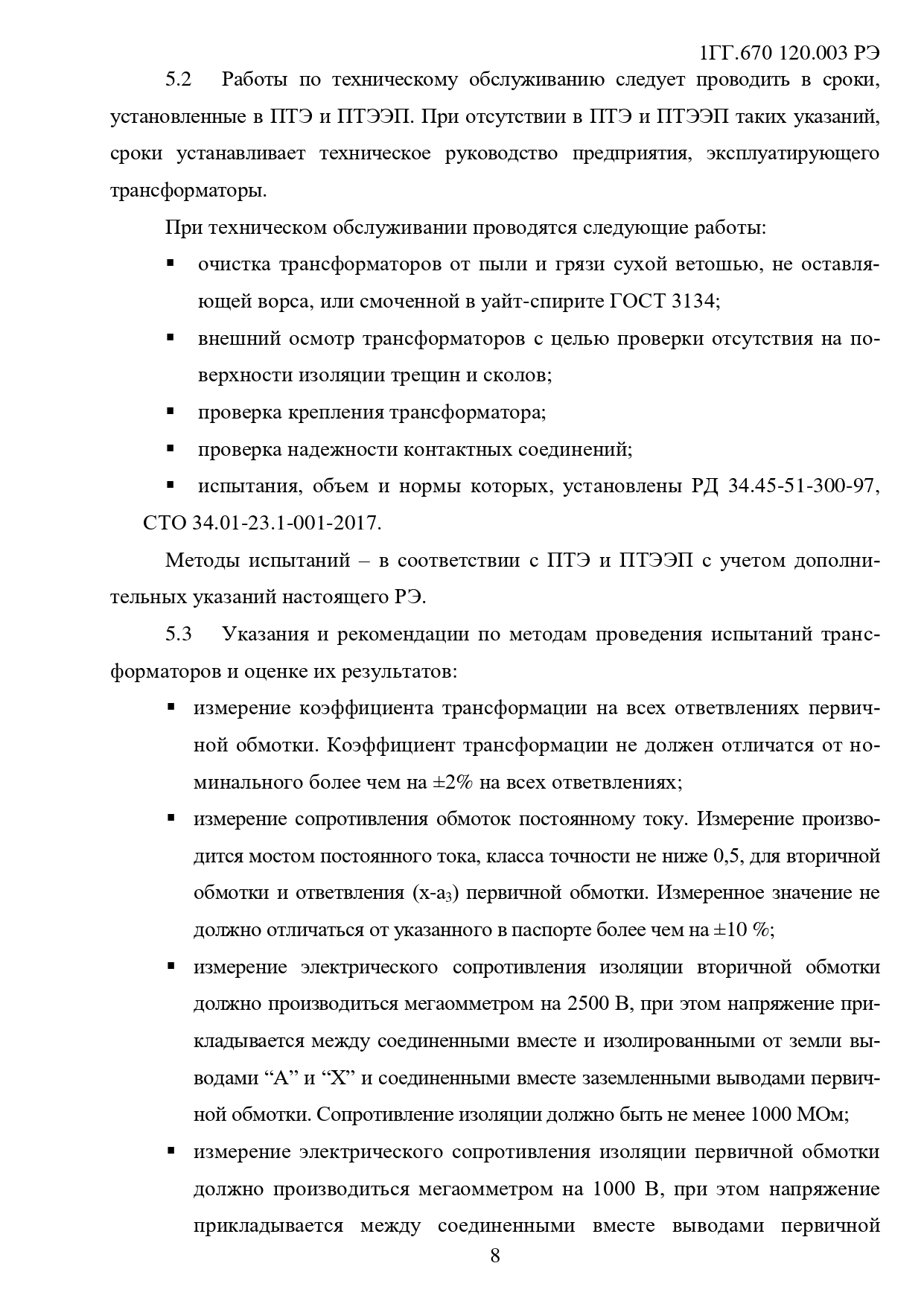

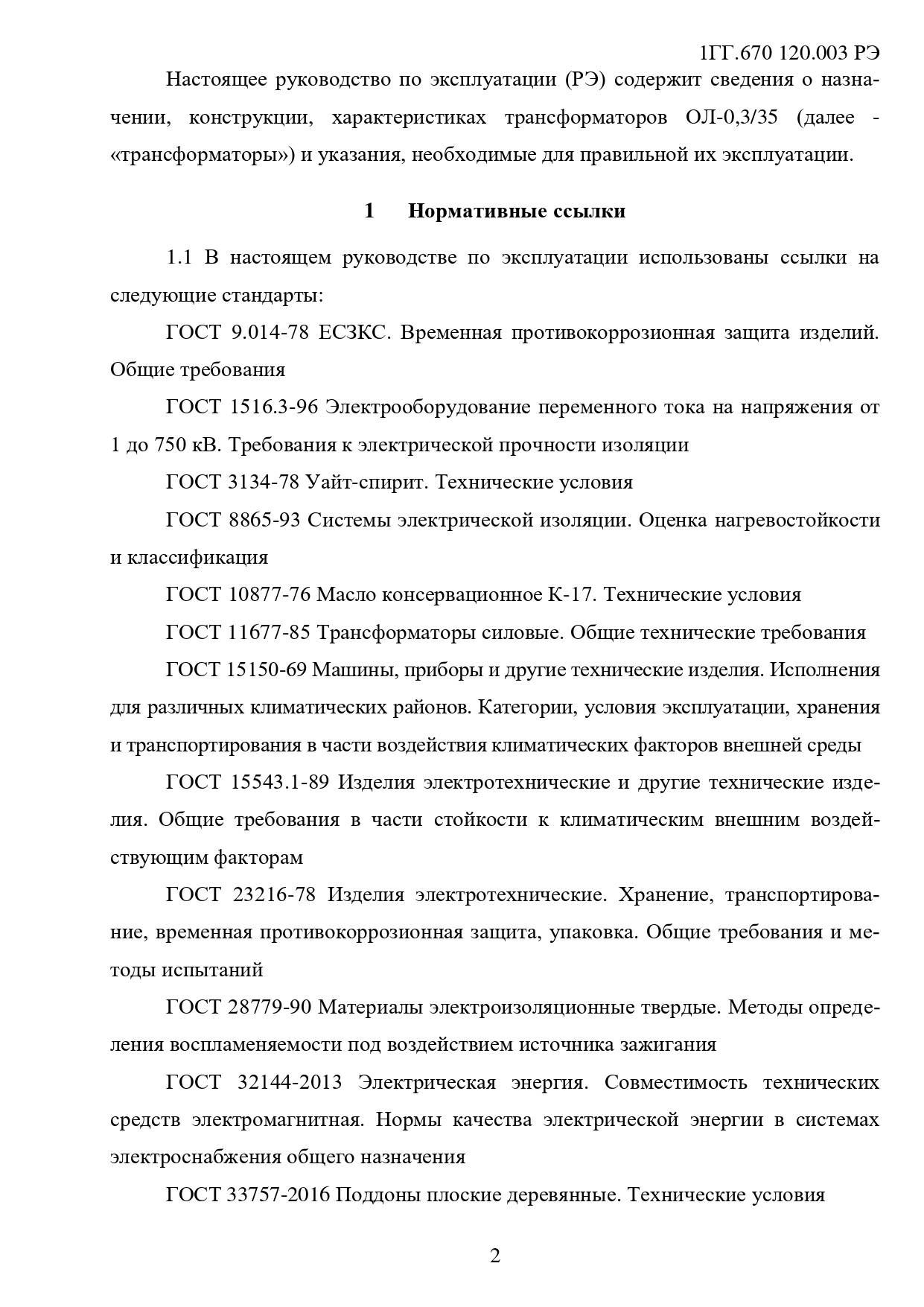

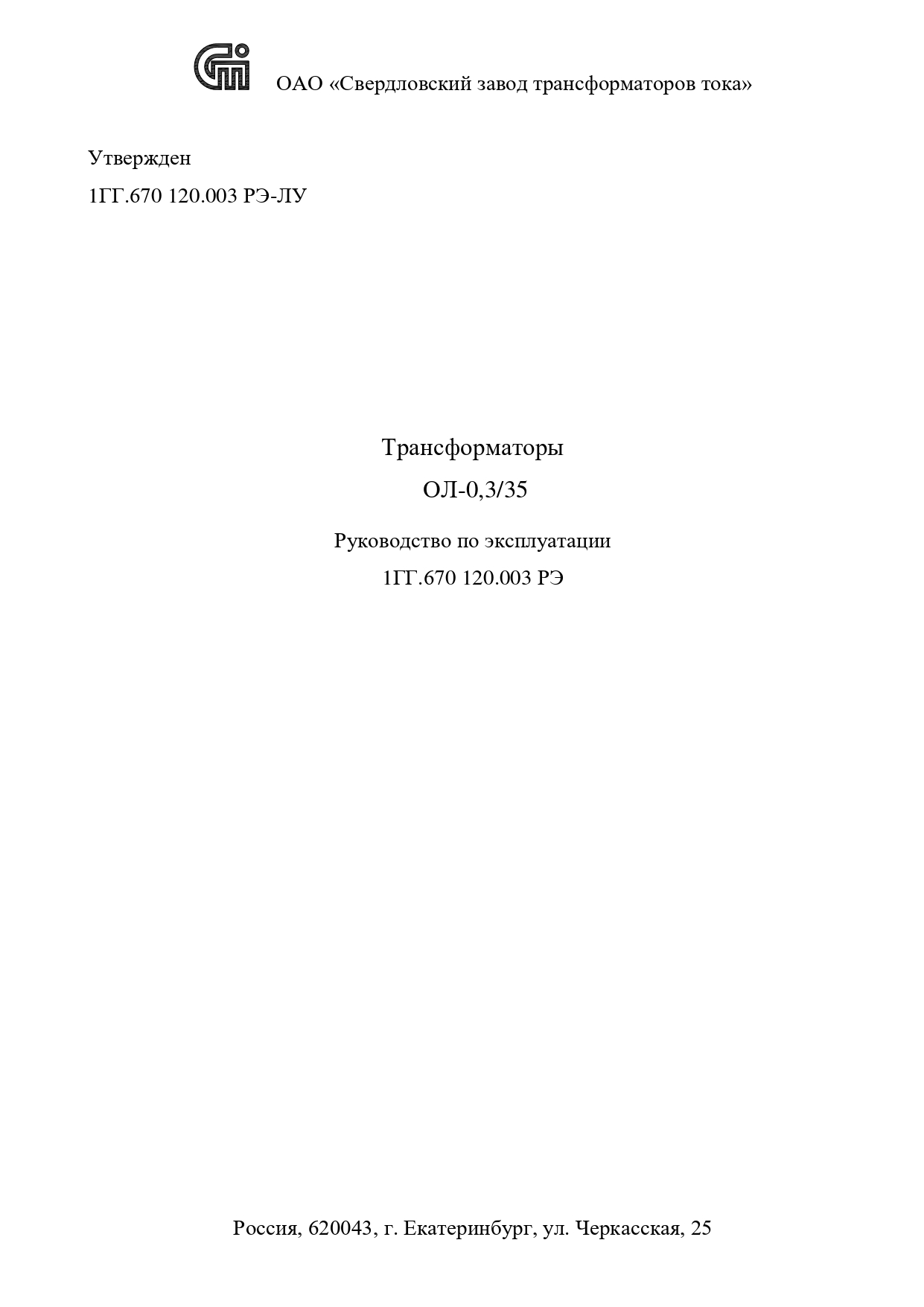

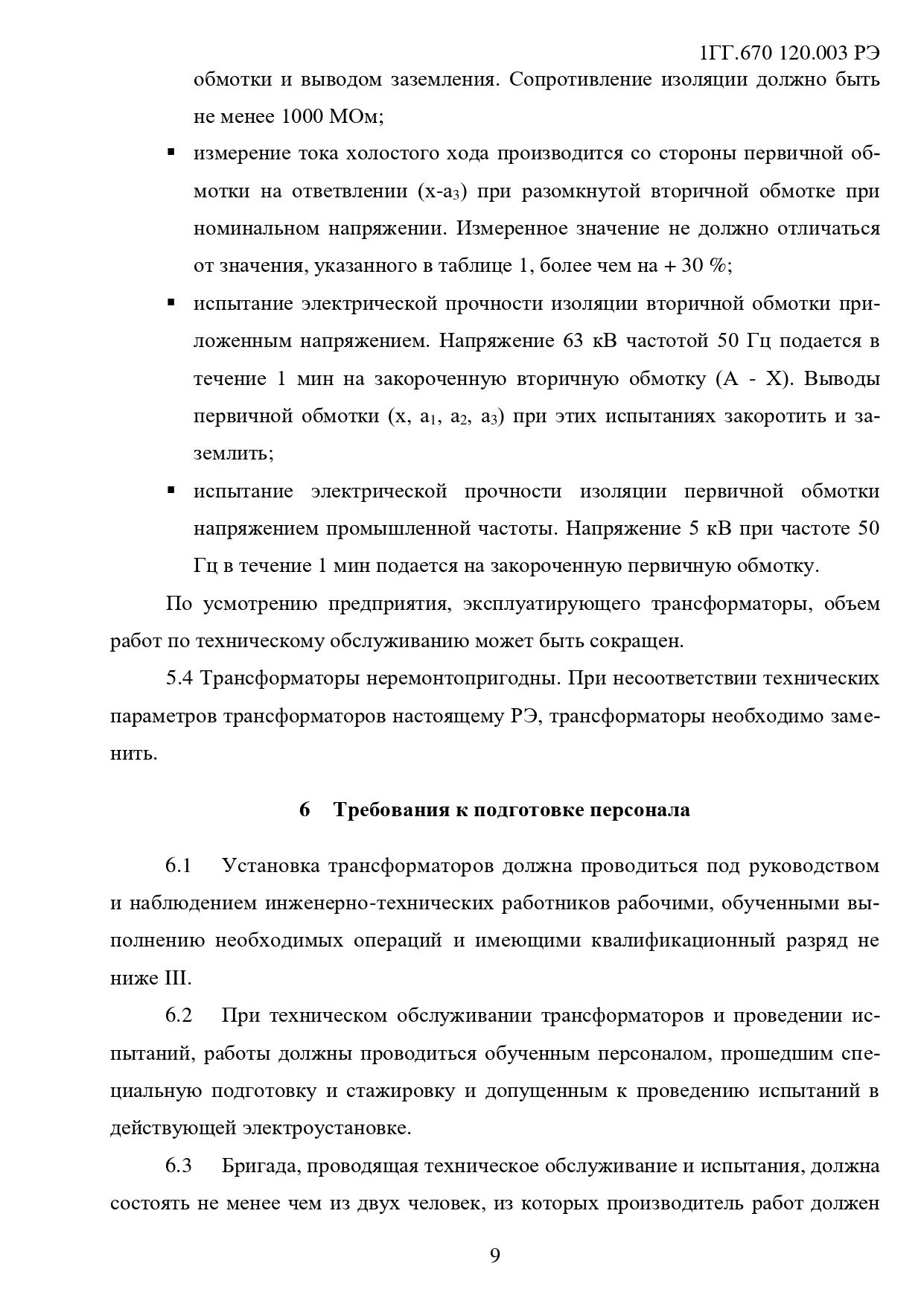

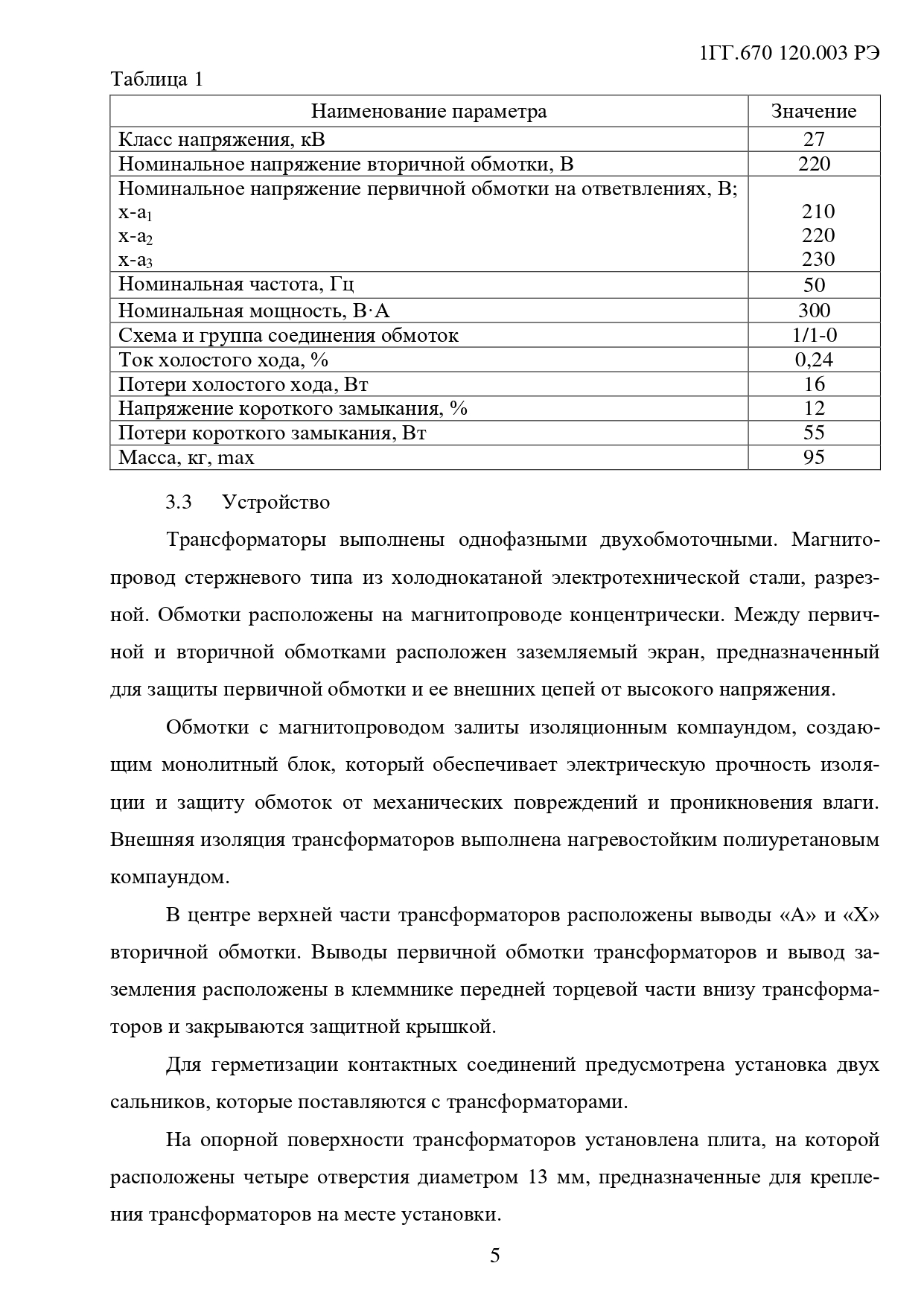

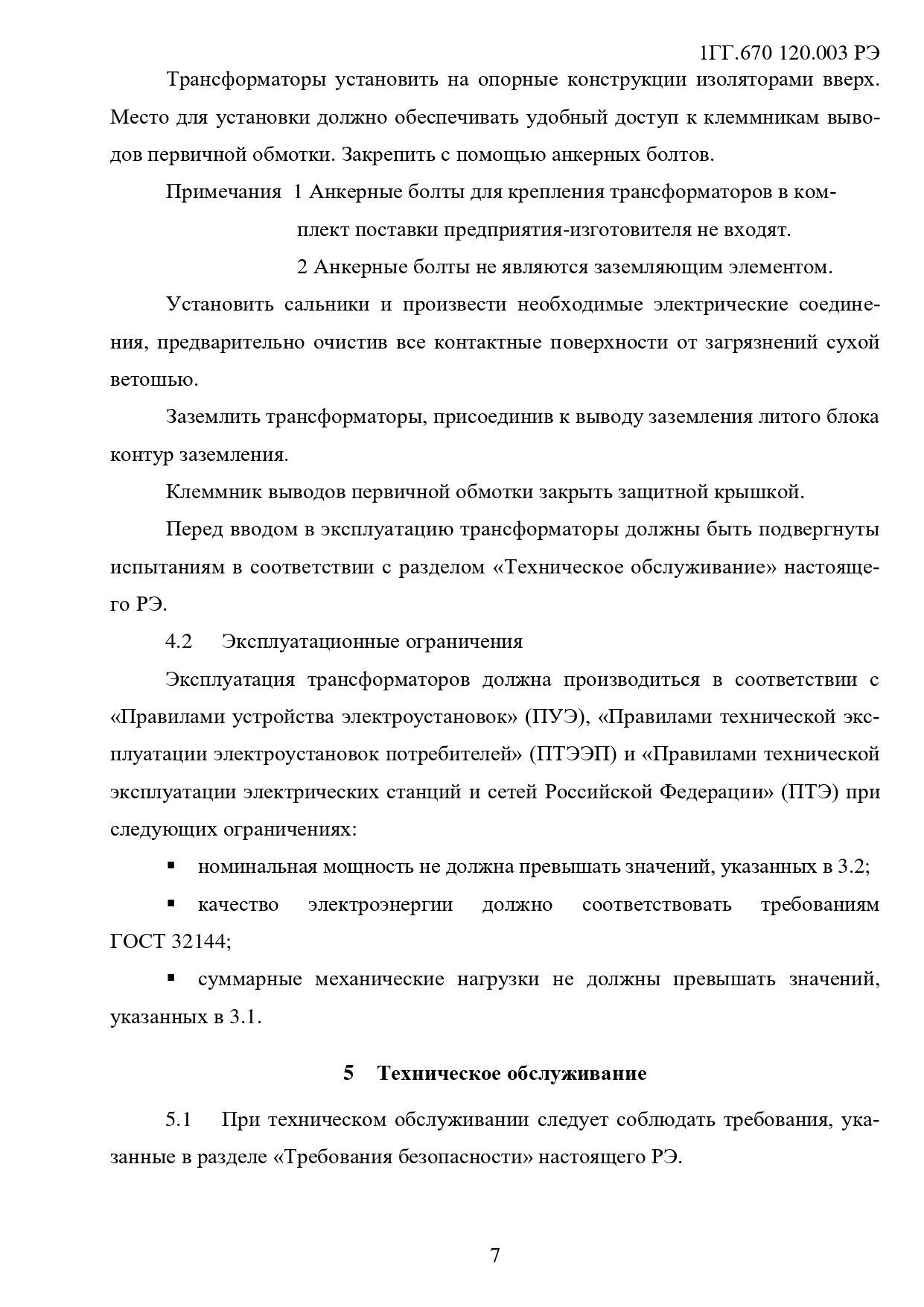

Руководство по эксплуатации ОЛ-0,3-35
