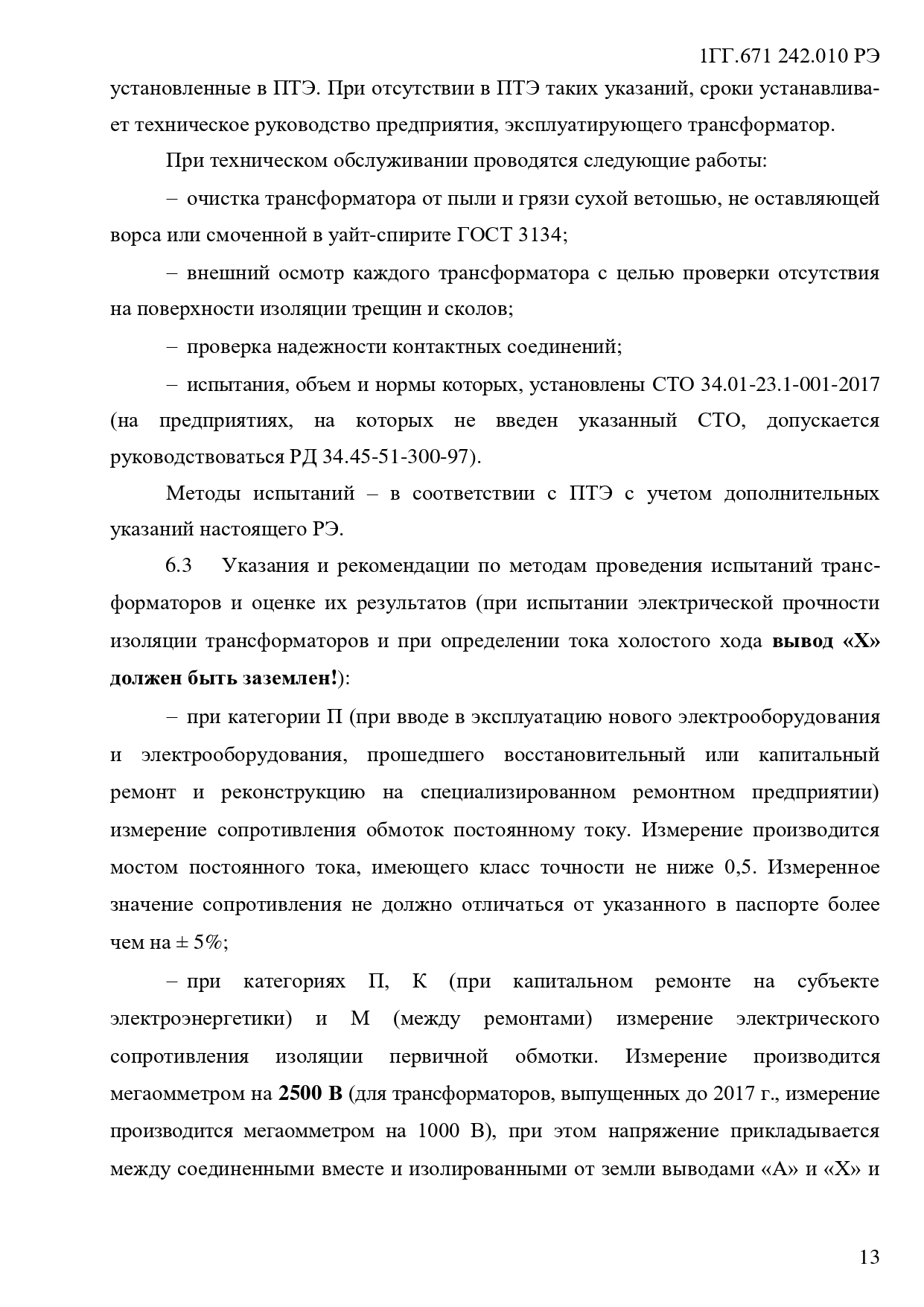

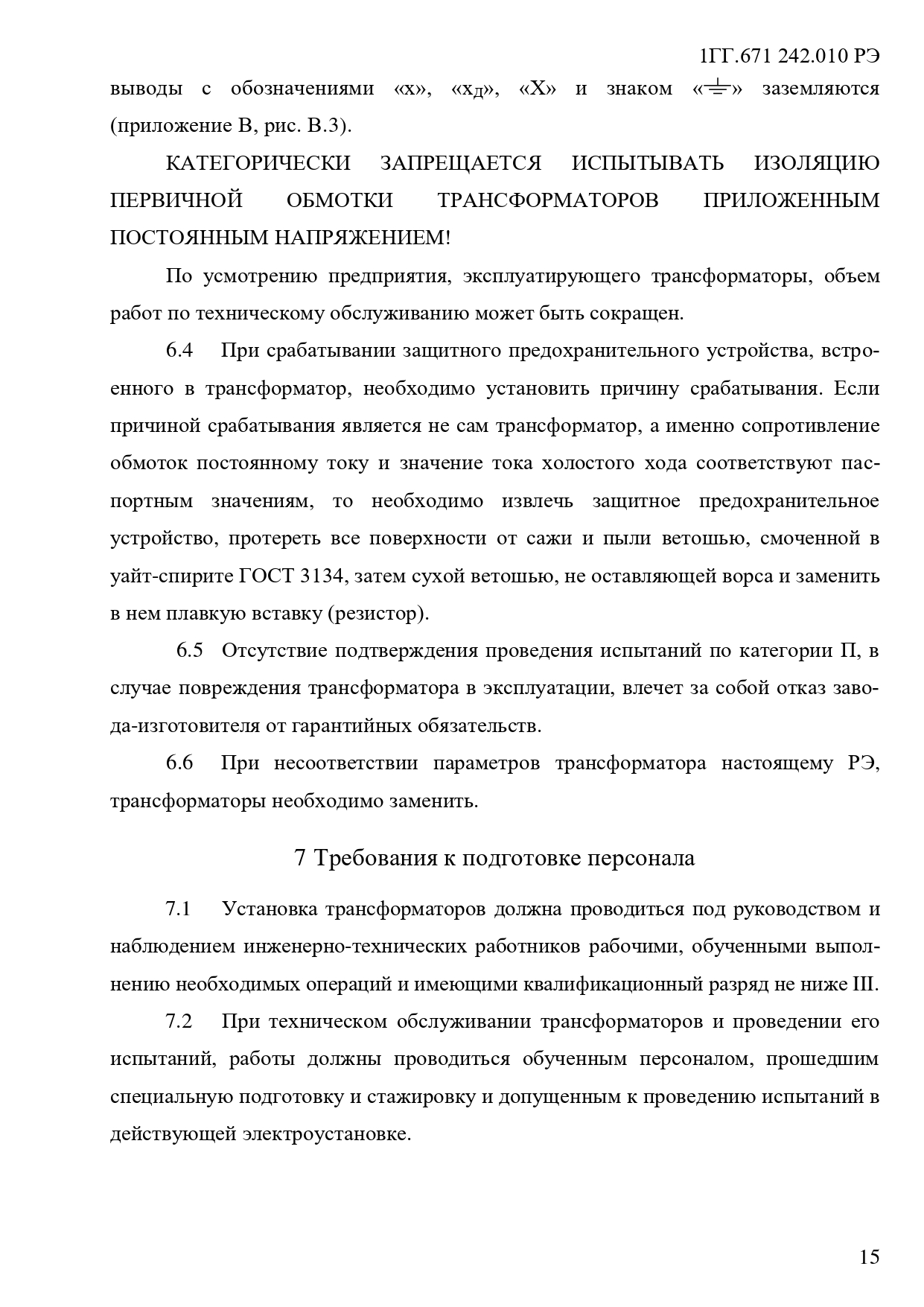

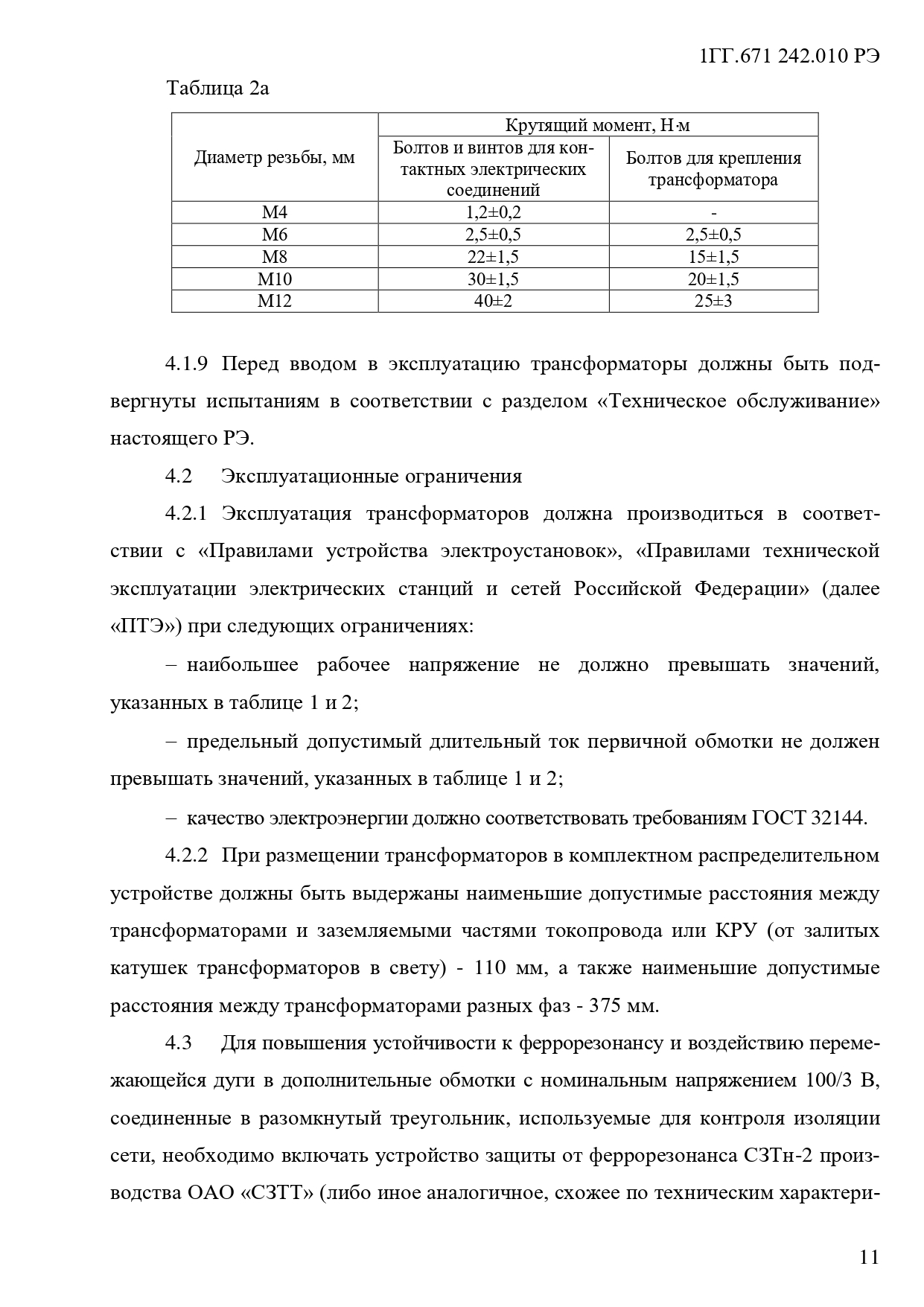

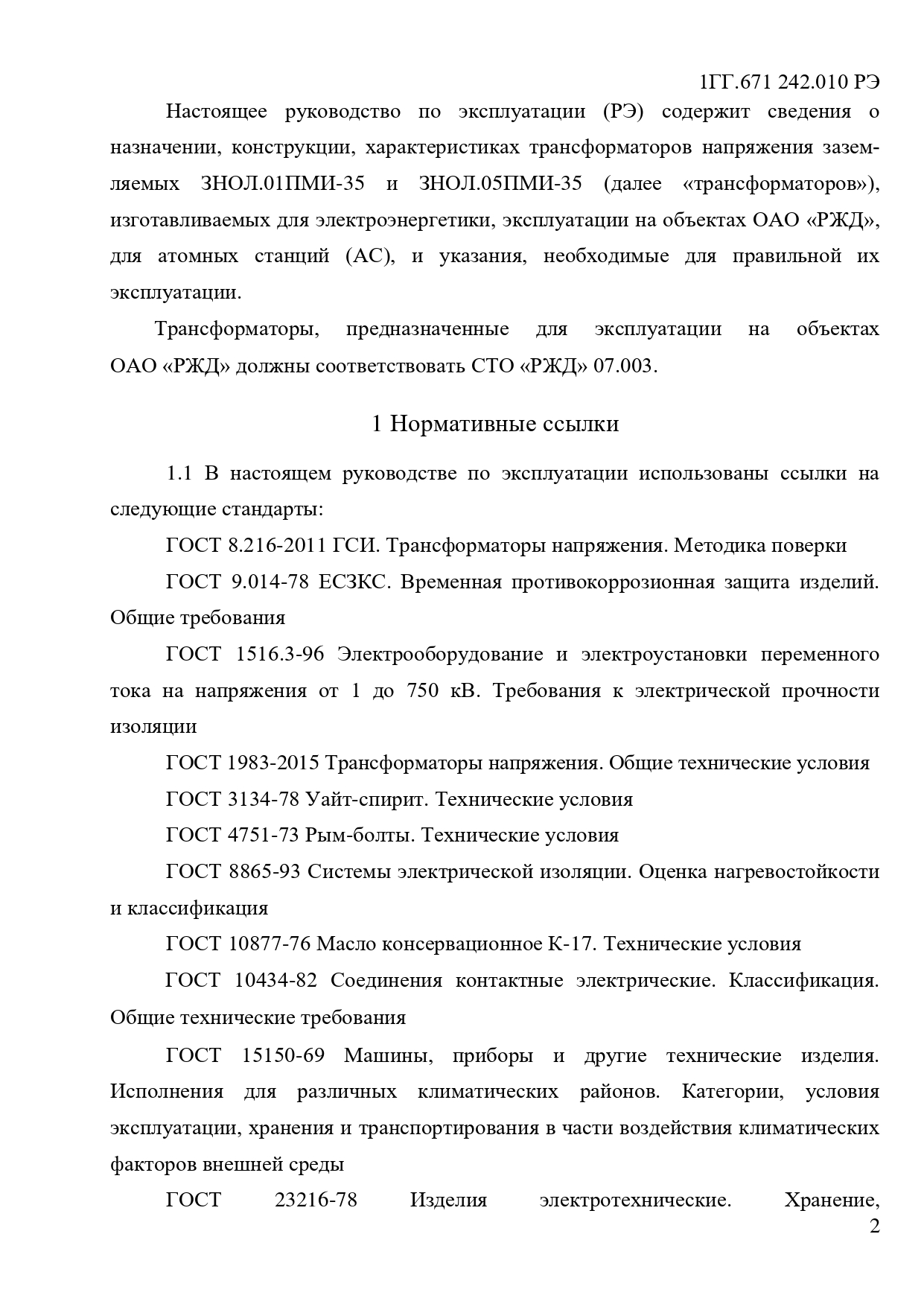

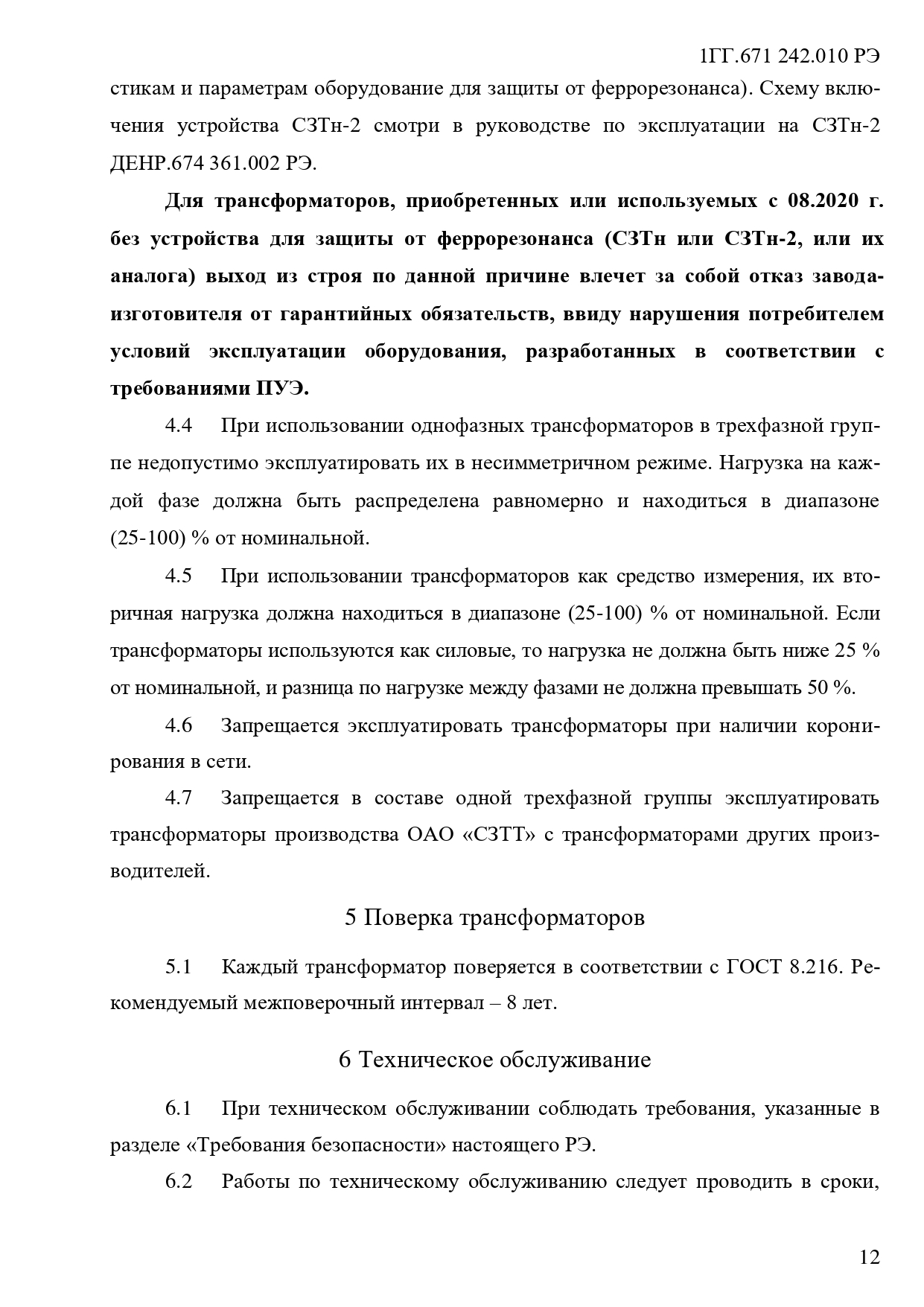

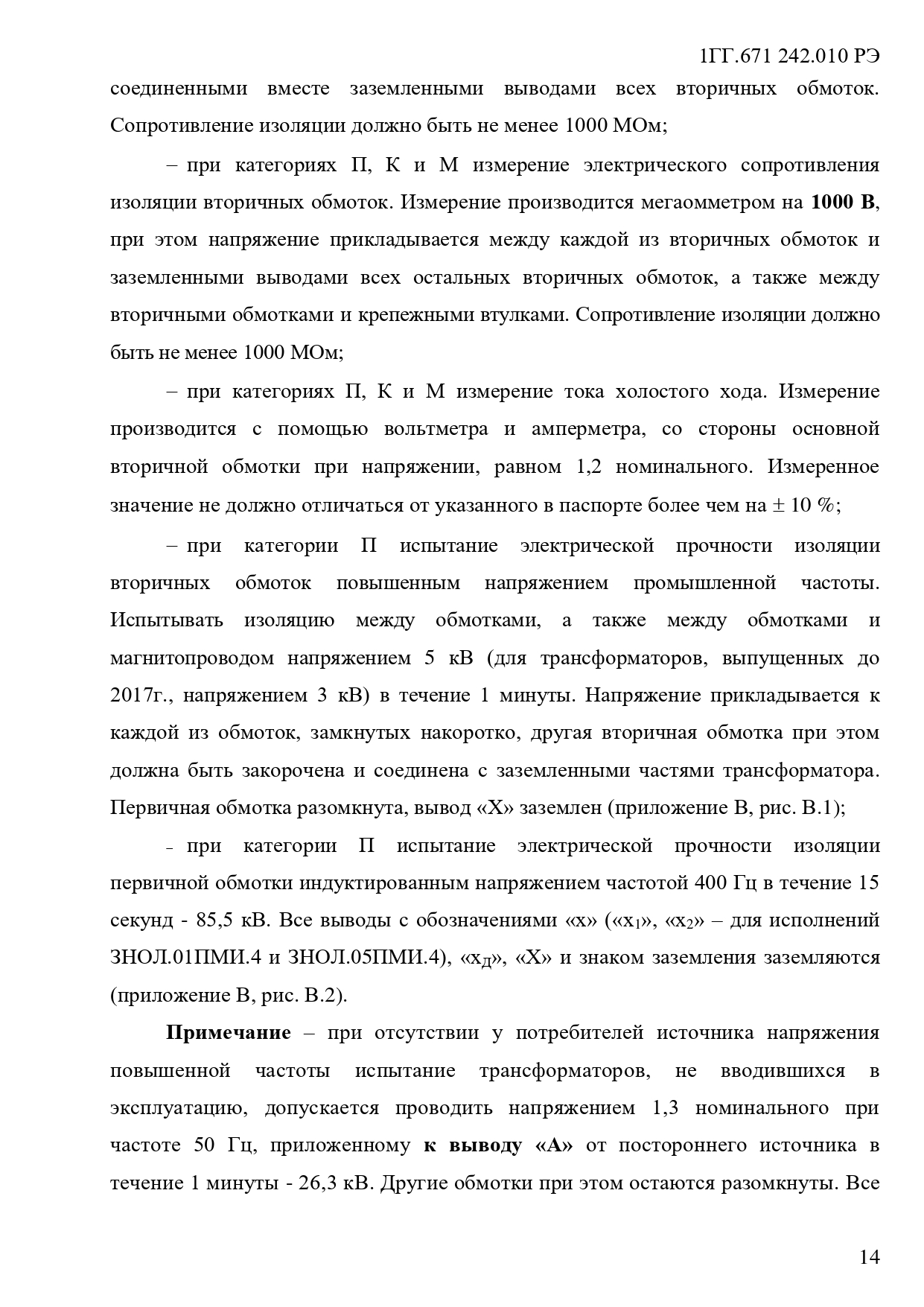

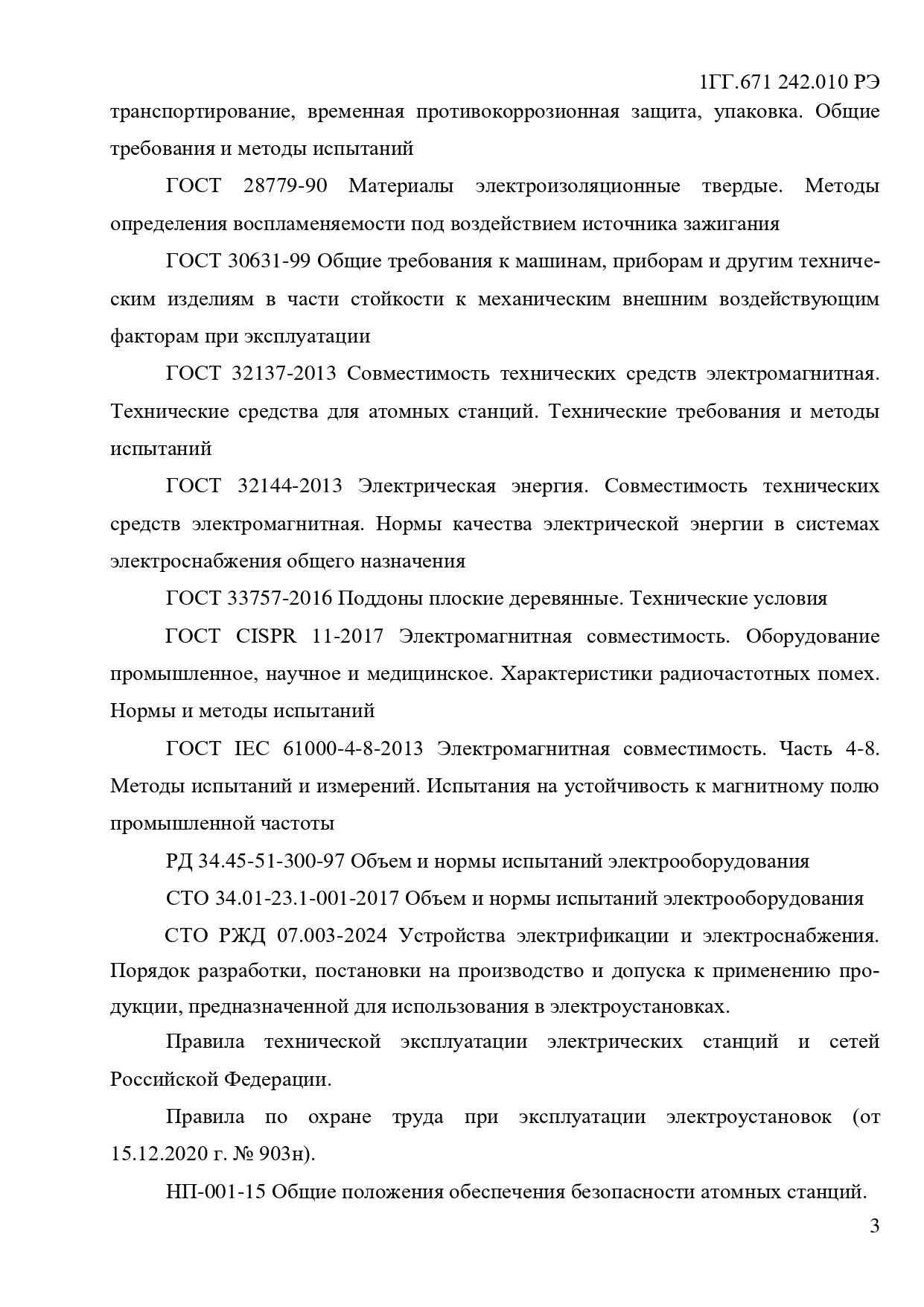

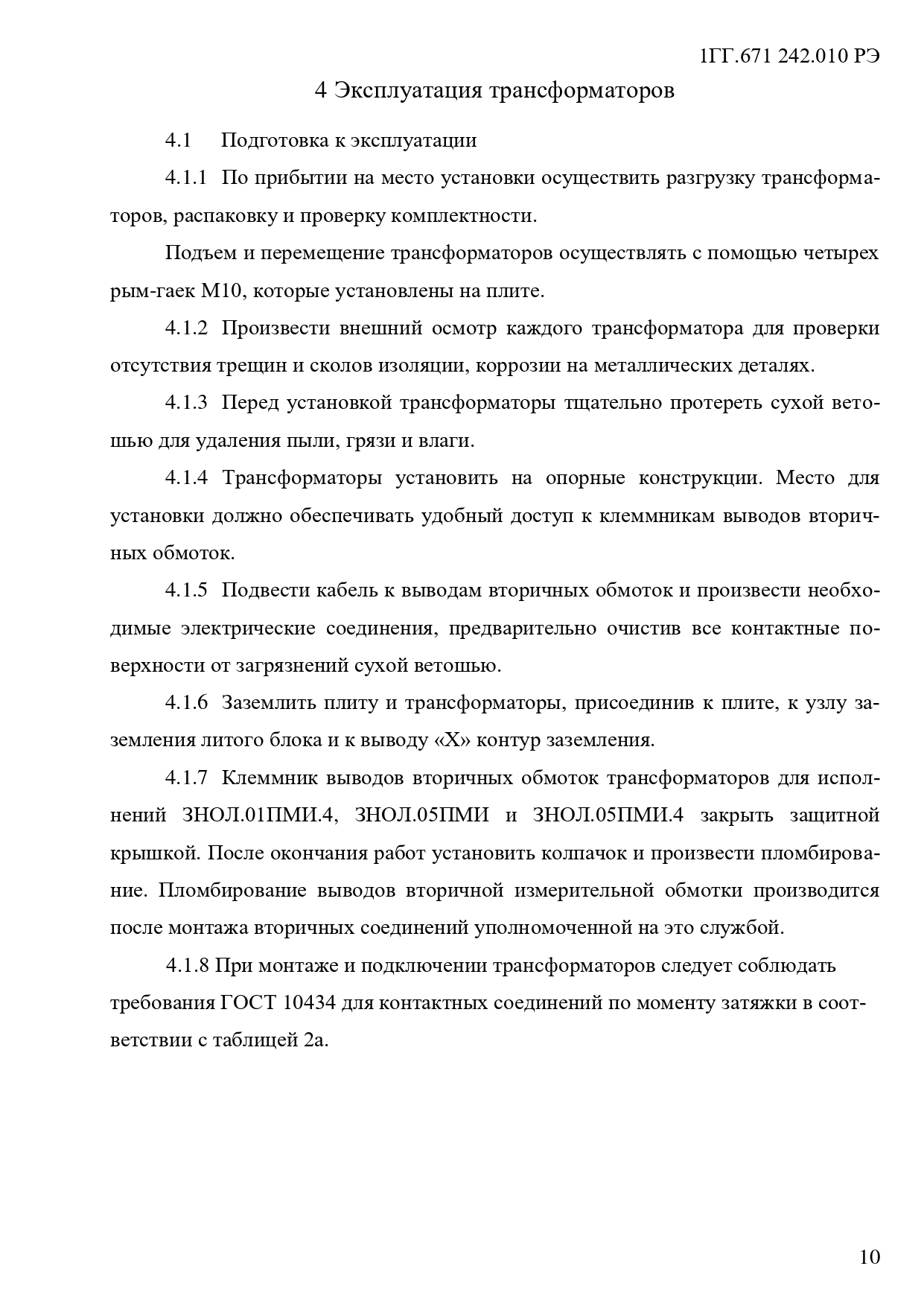

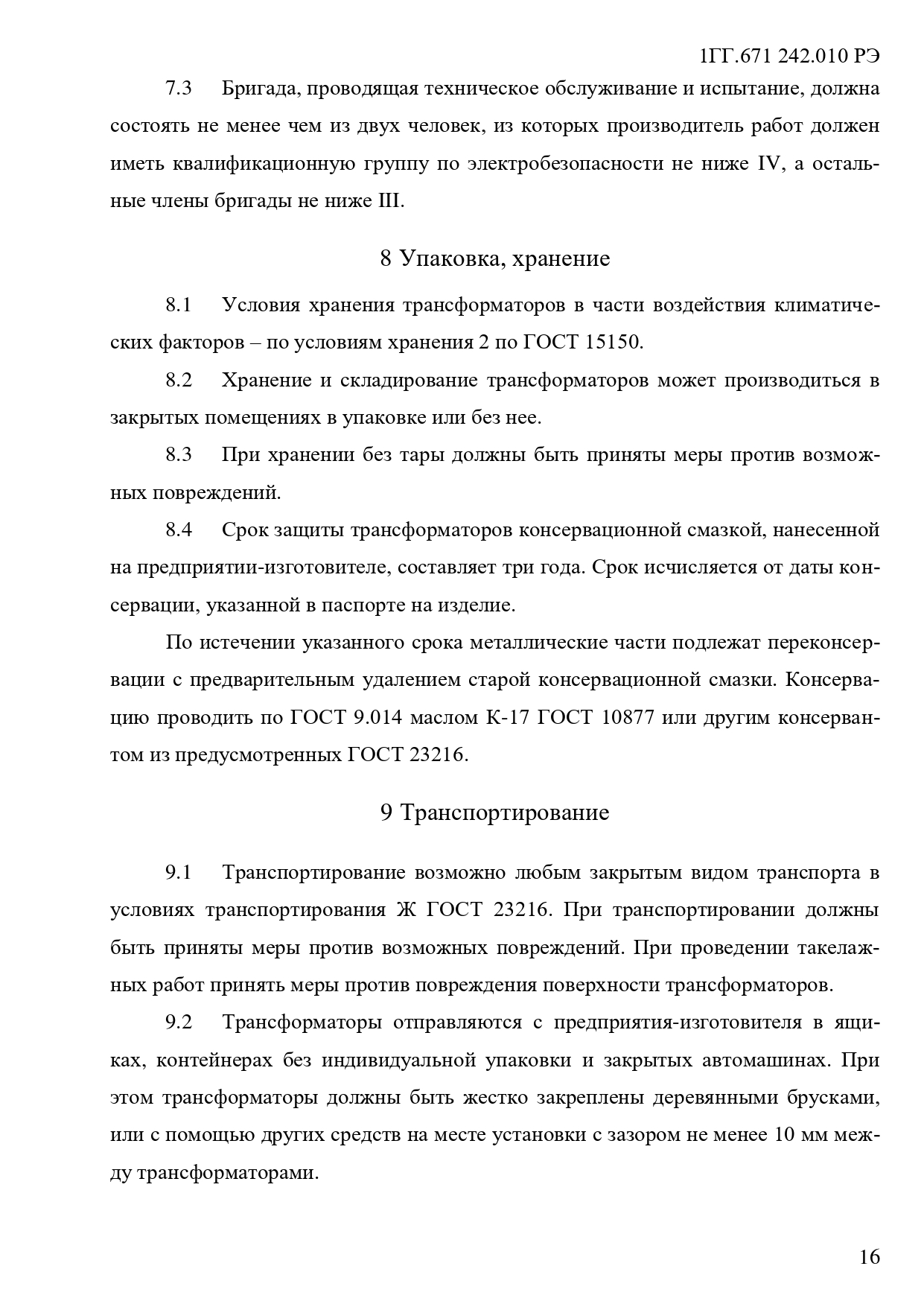

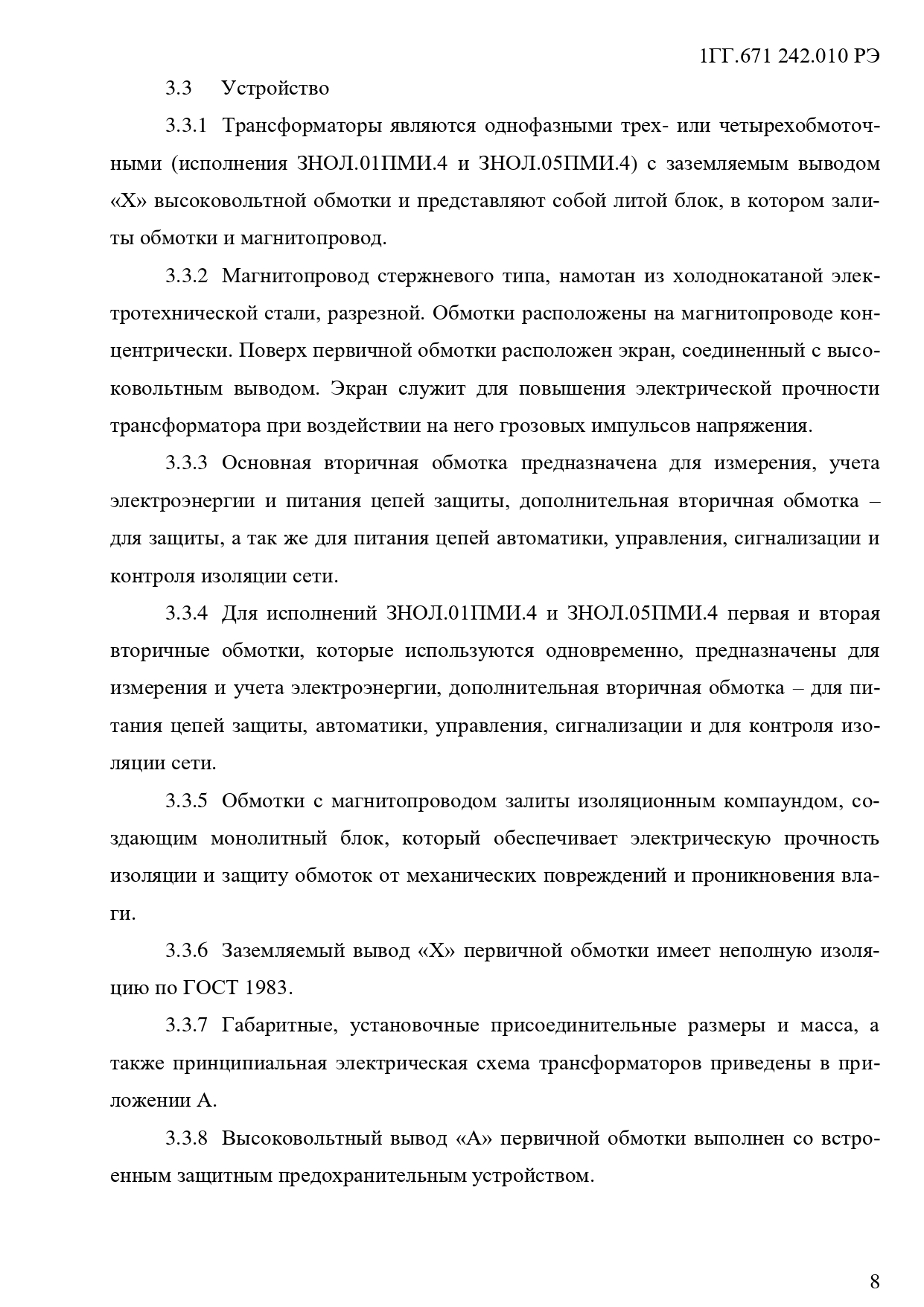

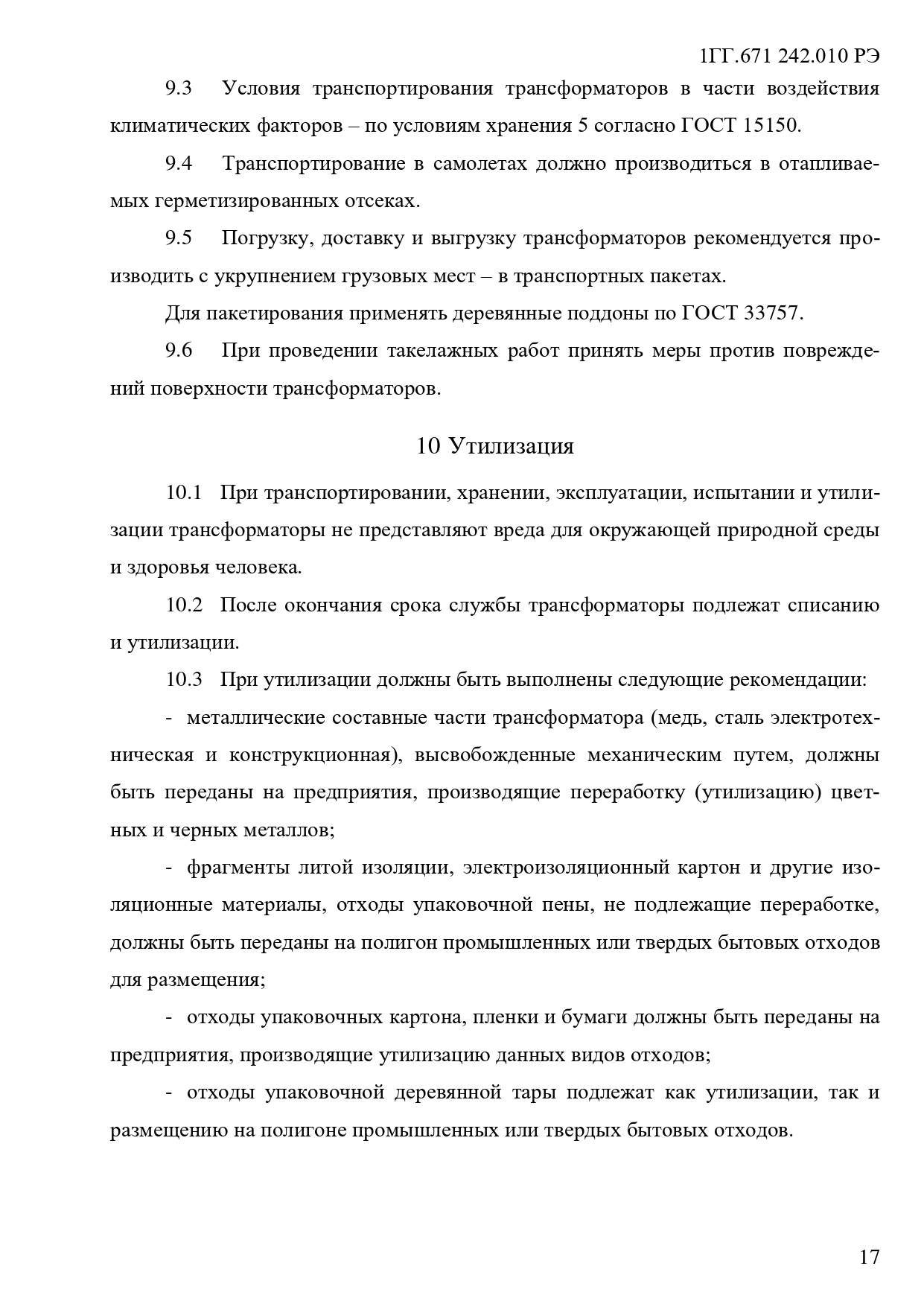

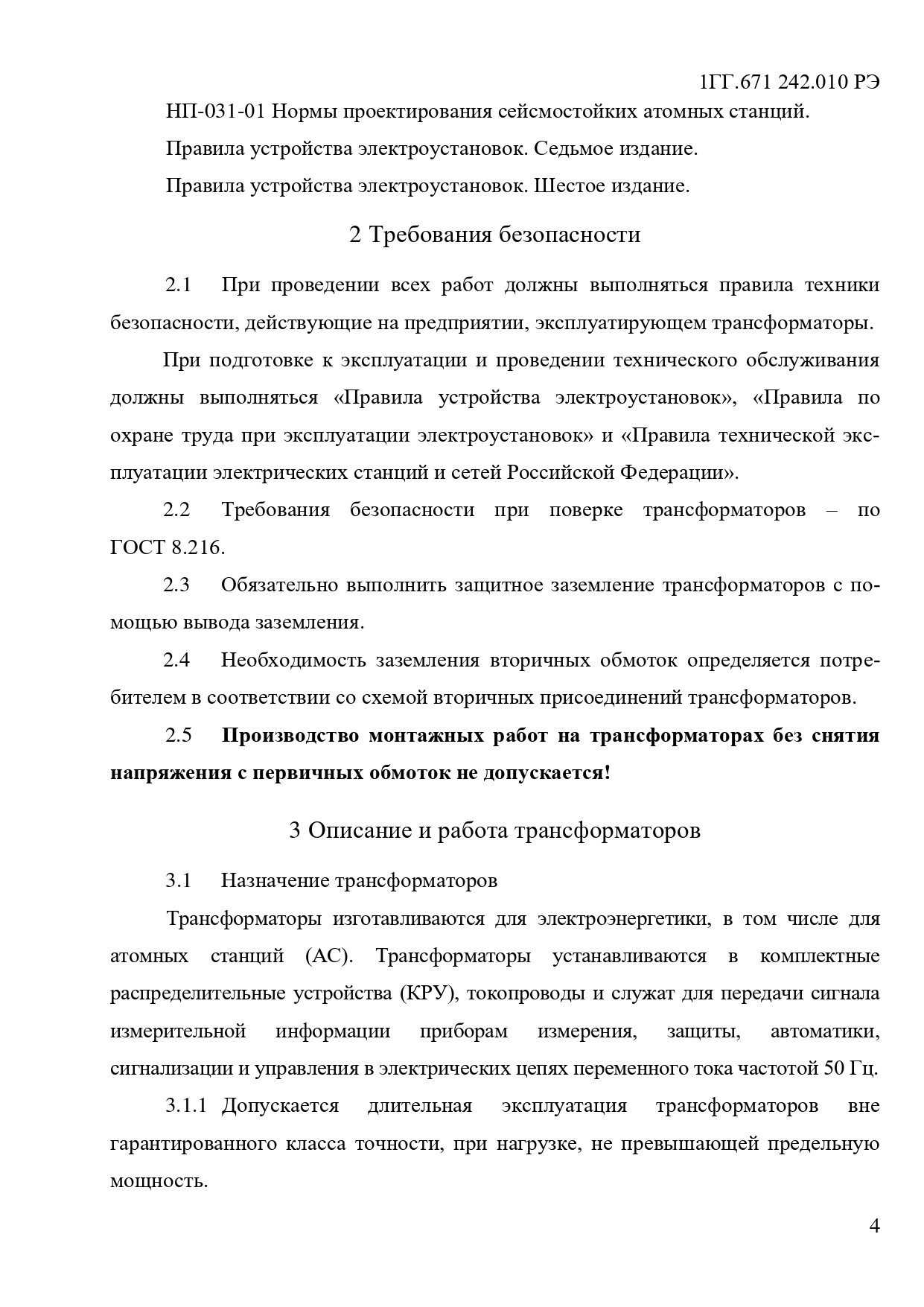

Трансформаторы напряжения ЗНОЛ.01ПМИ-35

Исполнение трансформатора

Масса, кг

ЗНОЛ.01ПМИ-35

60 max

ЗНОЛ.01ПМИ-35-1

ЗНОЛ.01ПМИ.4-35

61 max

ЗНОЛ.01ПМИ.4-35-1

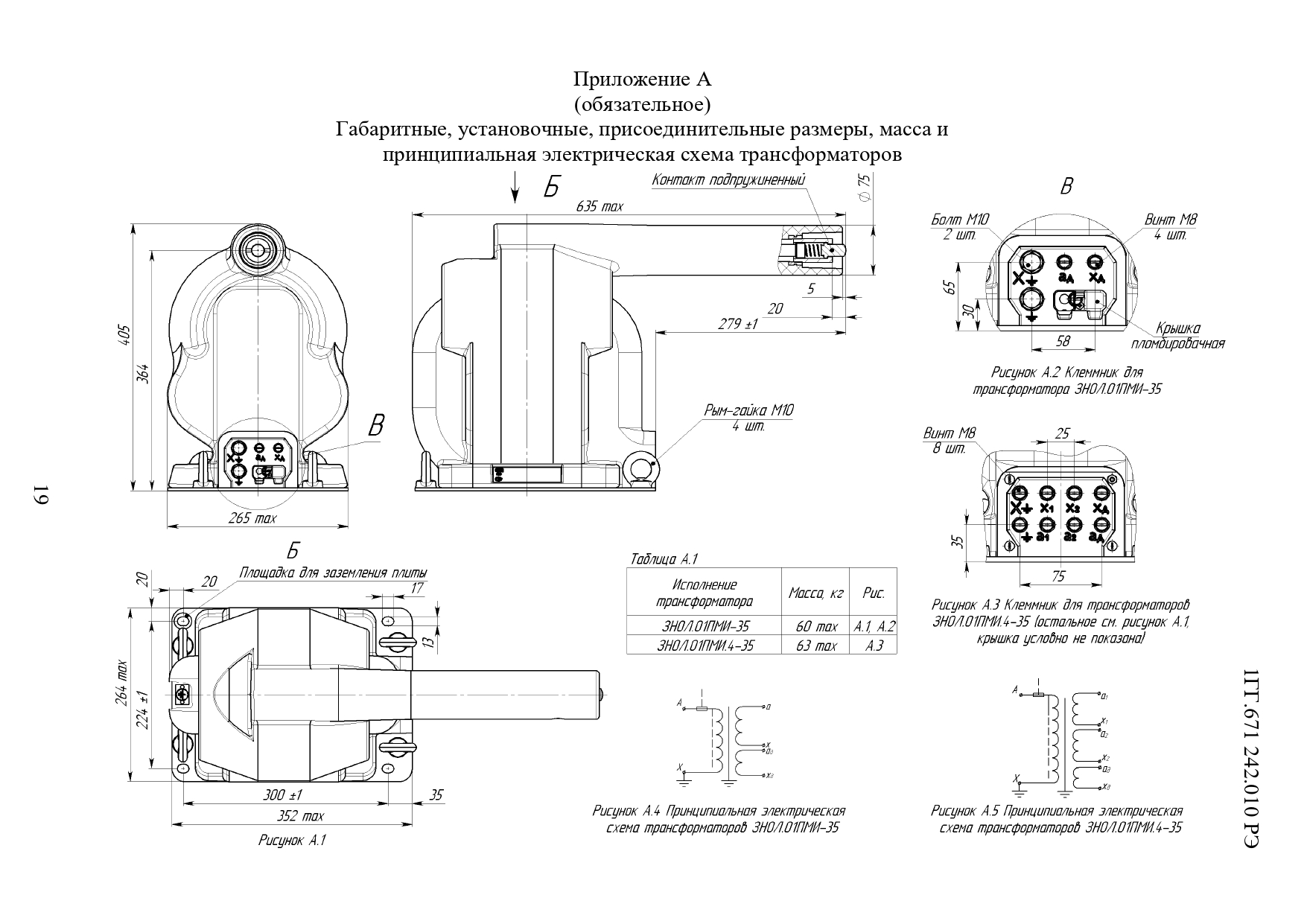

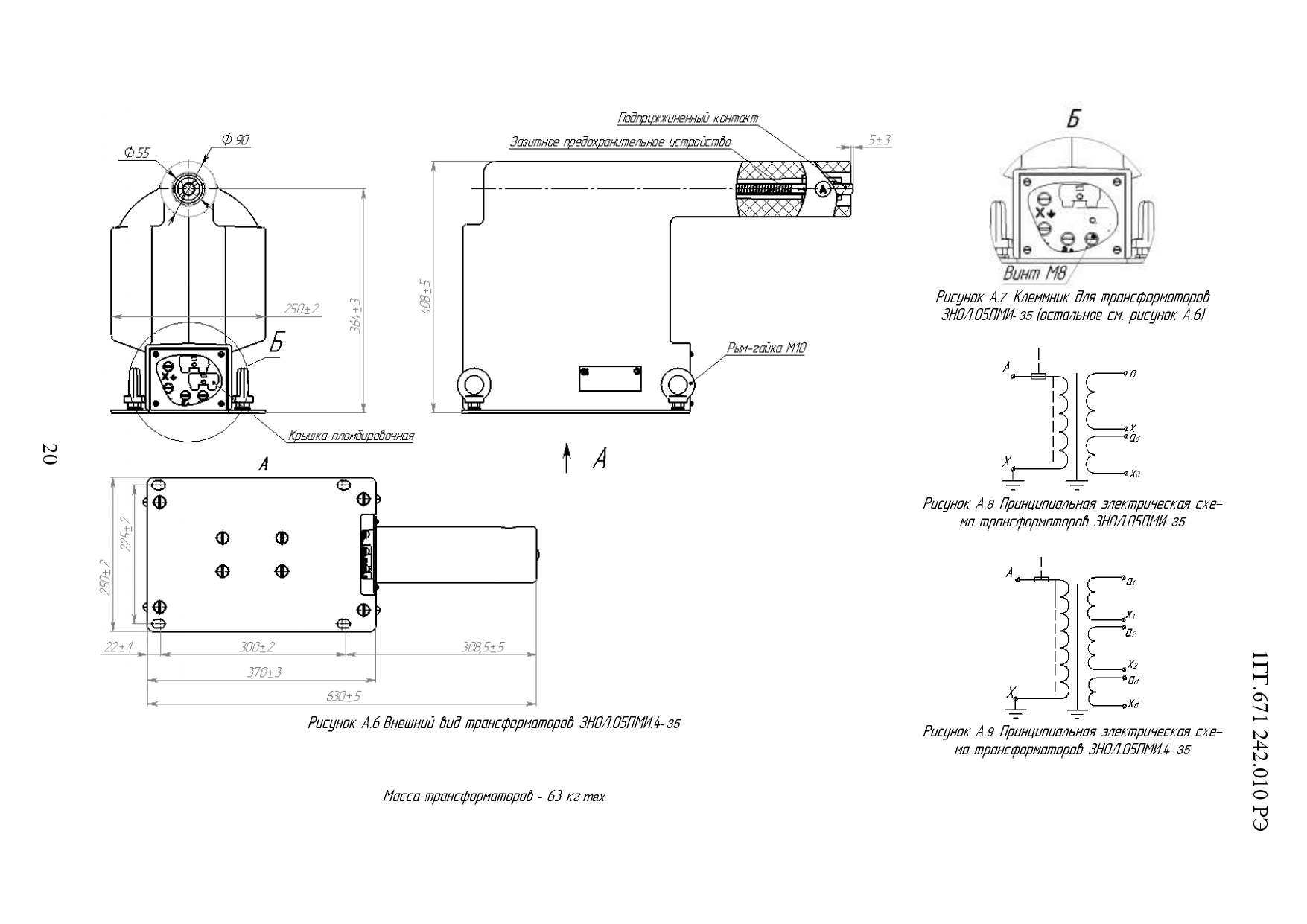

Для исполнений ЗНОЛ.01ПМИ-35 и ЗНОЛ.01ПМИ.4-35 высоковольтный ввод расположен со стороны вторичных выводов.
Для исполнений ЗНОЛ.01ПМИ-35-1 и ЗНОЛ.01ПМИ.4-35-1 высоковольтный ввод расположен с обратной стороны.

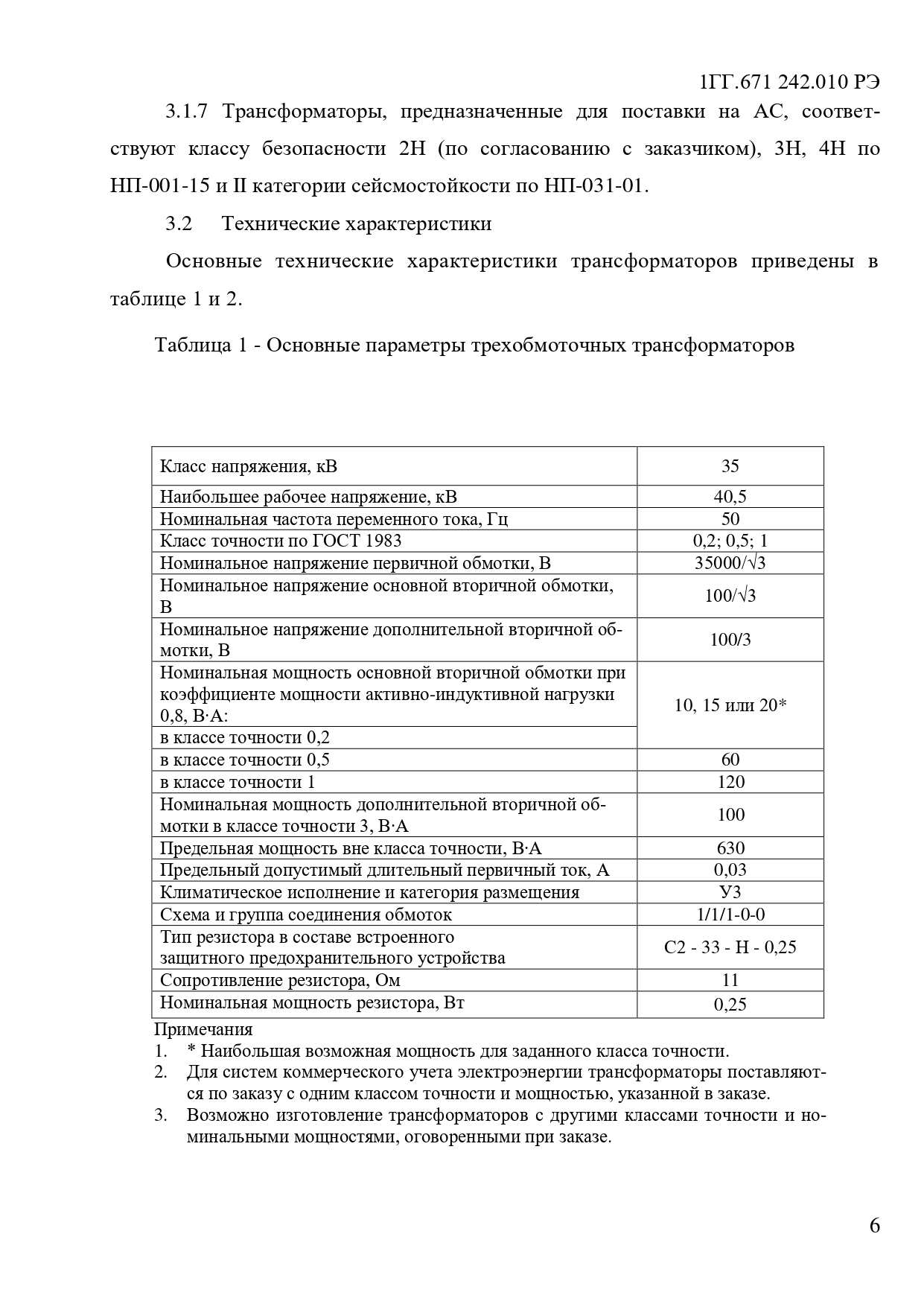

Класс напряжения, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальная частота переменного тока, Гц

50

Класс точности по ГОСТ 1983

0,2; 0,5; 1

Номинальное напряжение первичной обмотки, В

35000/√3

Номинальное напряжение основной вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Номинальная мощность основной вторичной обмотки при коэффициенте мощности активно-индуктивной нагрузки 0,8, В∙А:

в классе точности 0,2

10, 15 или 20*

в классе точности 0,5

60

в классе точности 1

120

Номинальная мощность дополнительной вторичной обмотки в классе точности 3 или 3P, В∙А

100

Предельная мощность вне класса точности, В∙А

600

Предельный допустимый длительный первичный ток, А

0,03

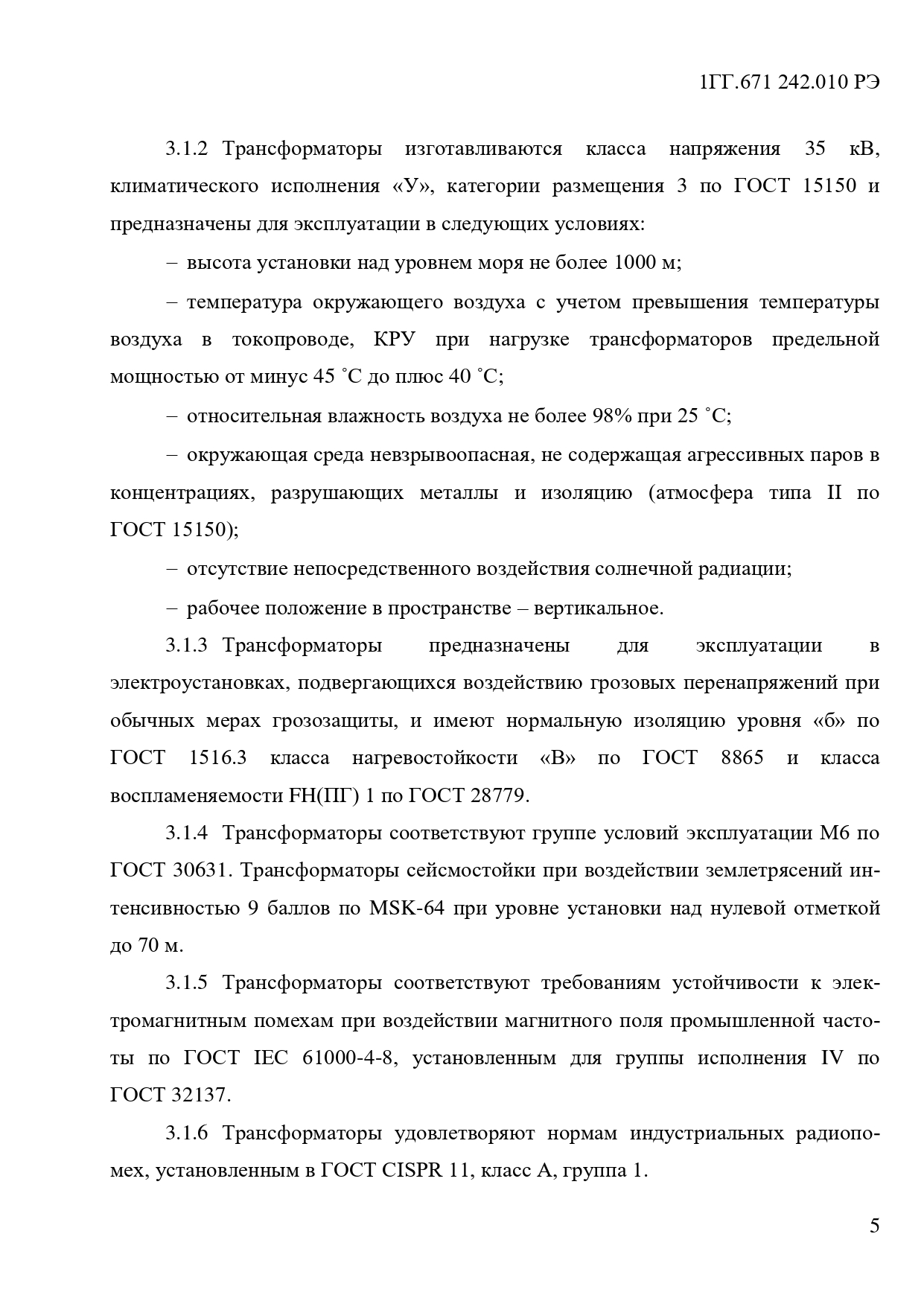

Климатическое исполнение и категория размещения

У3

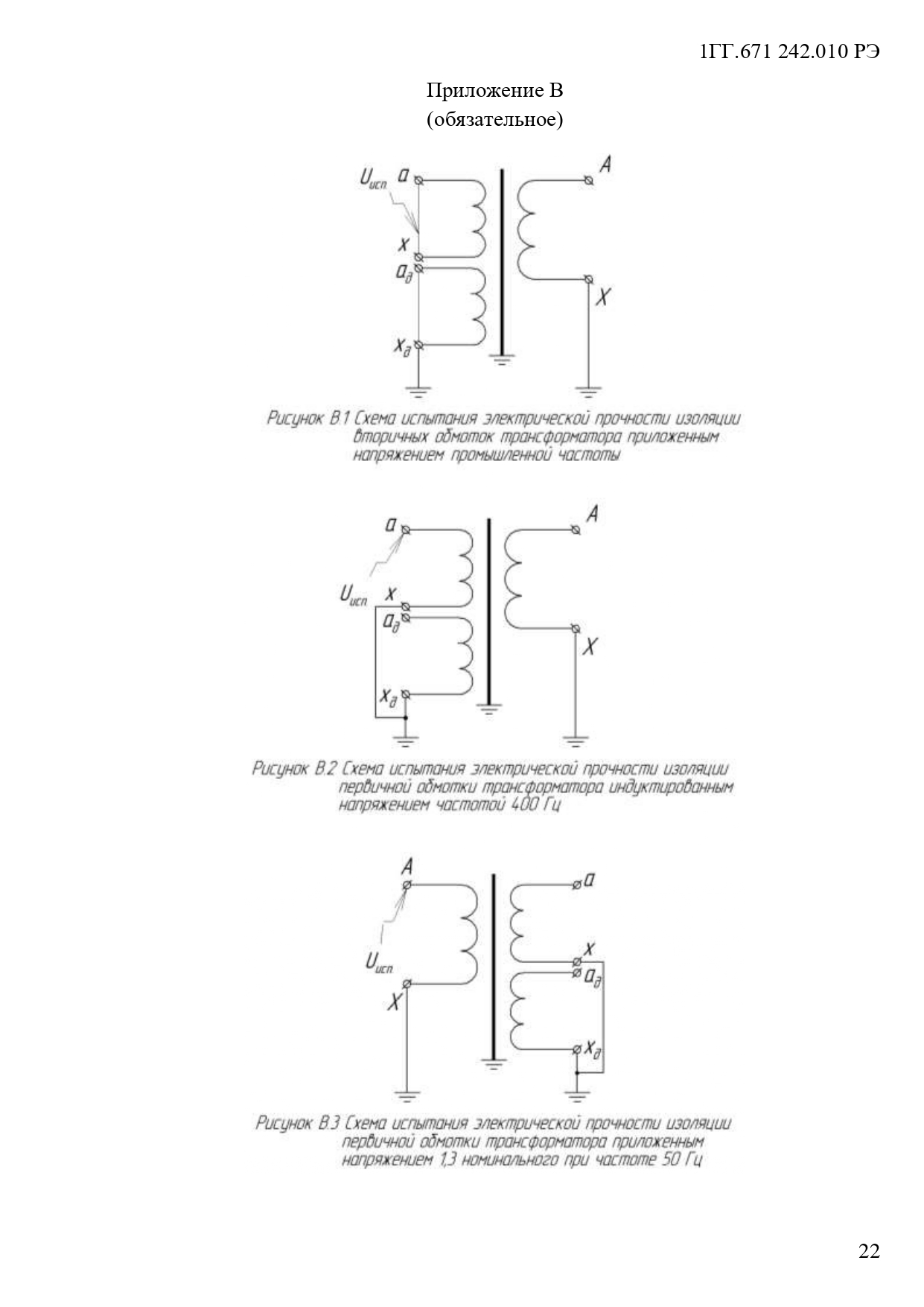

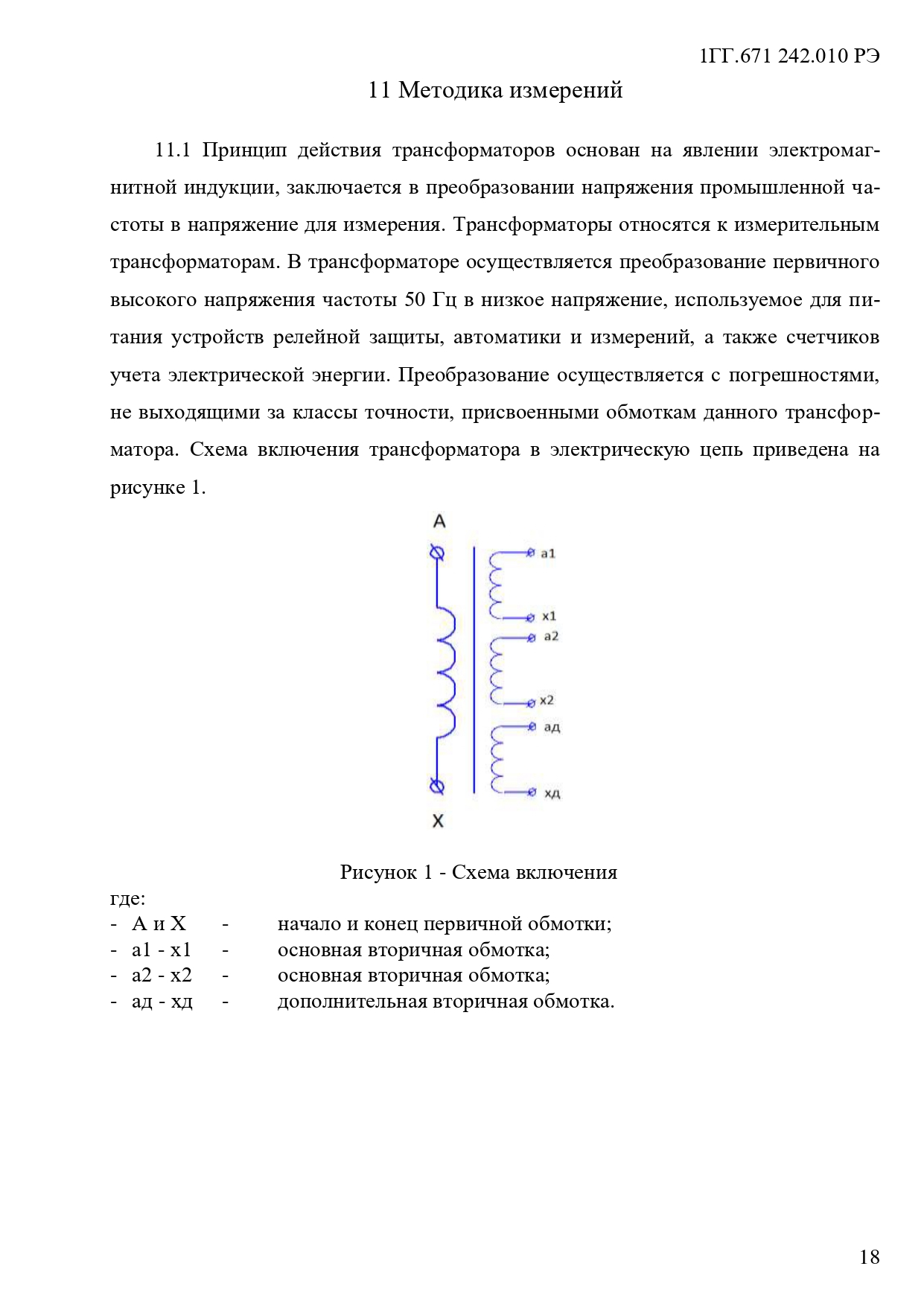

Схема и группа соединения обмоток

1/1/1-0-0

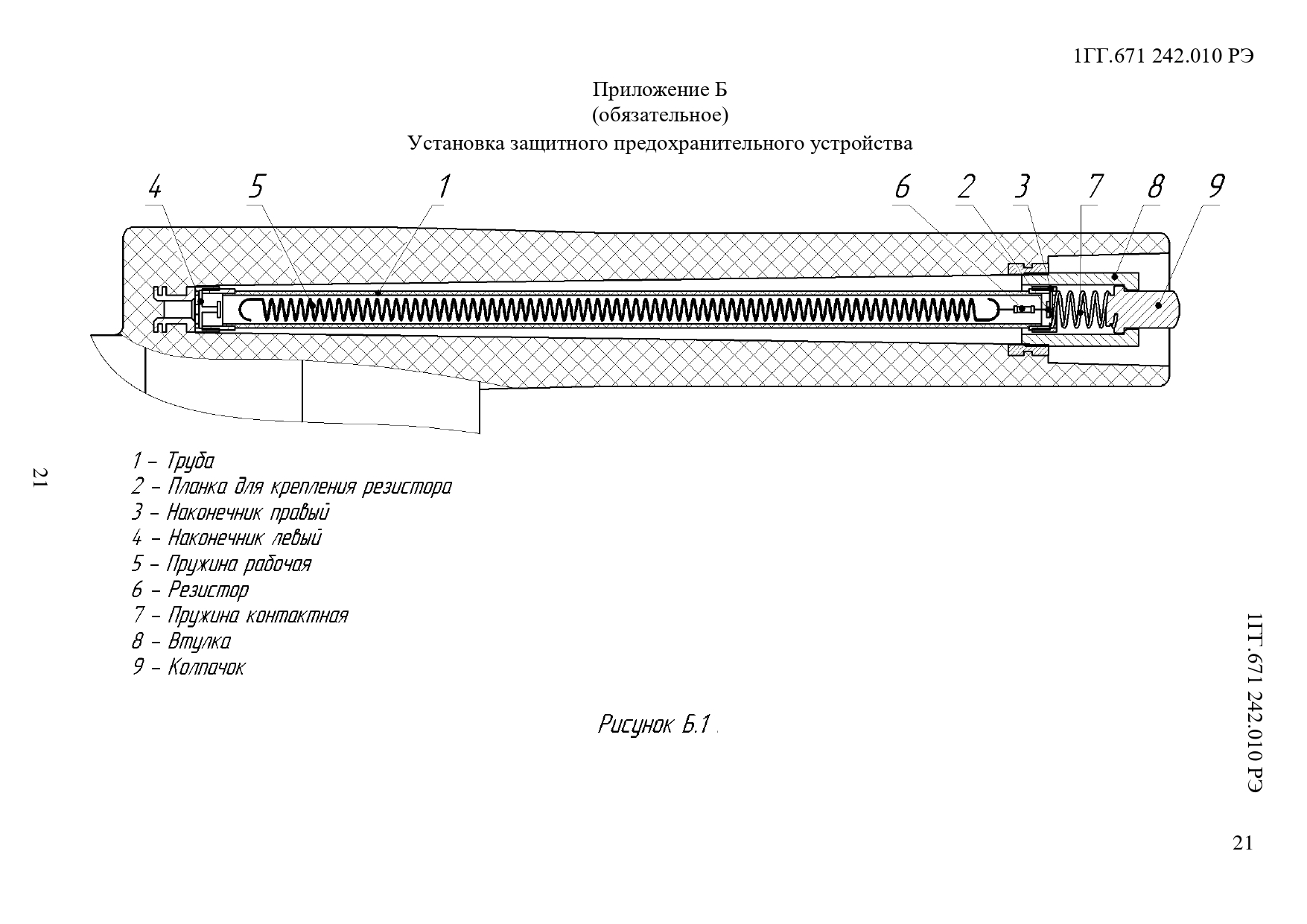

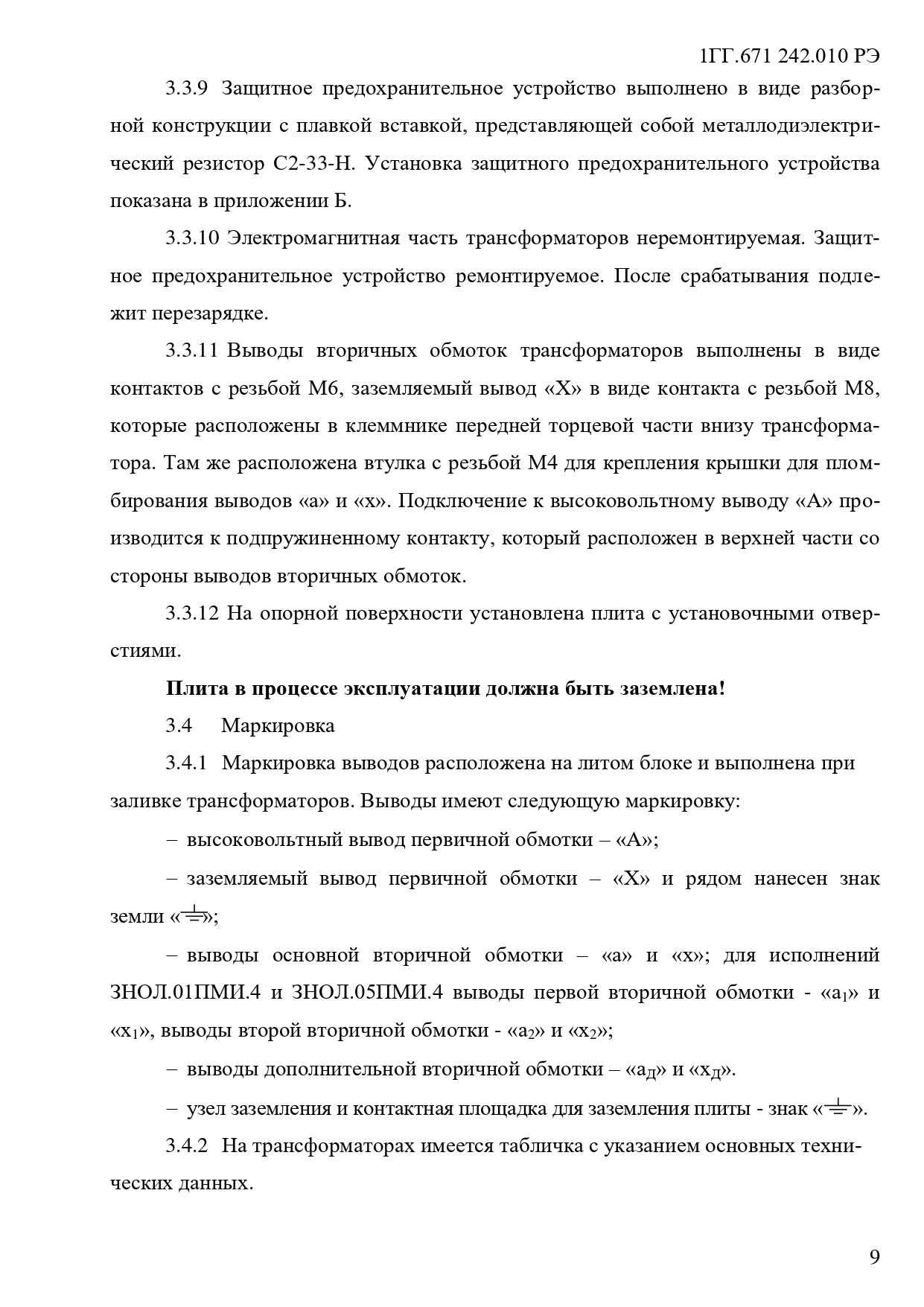

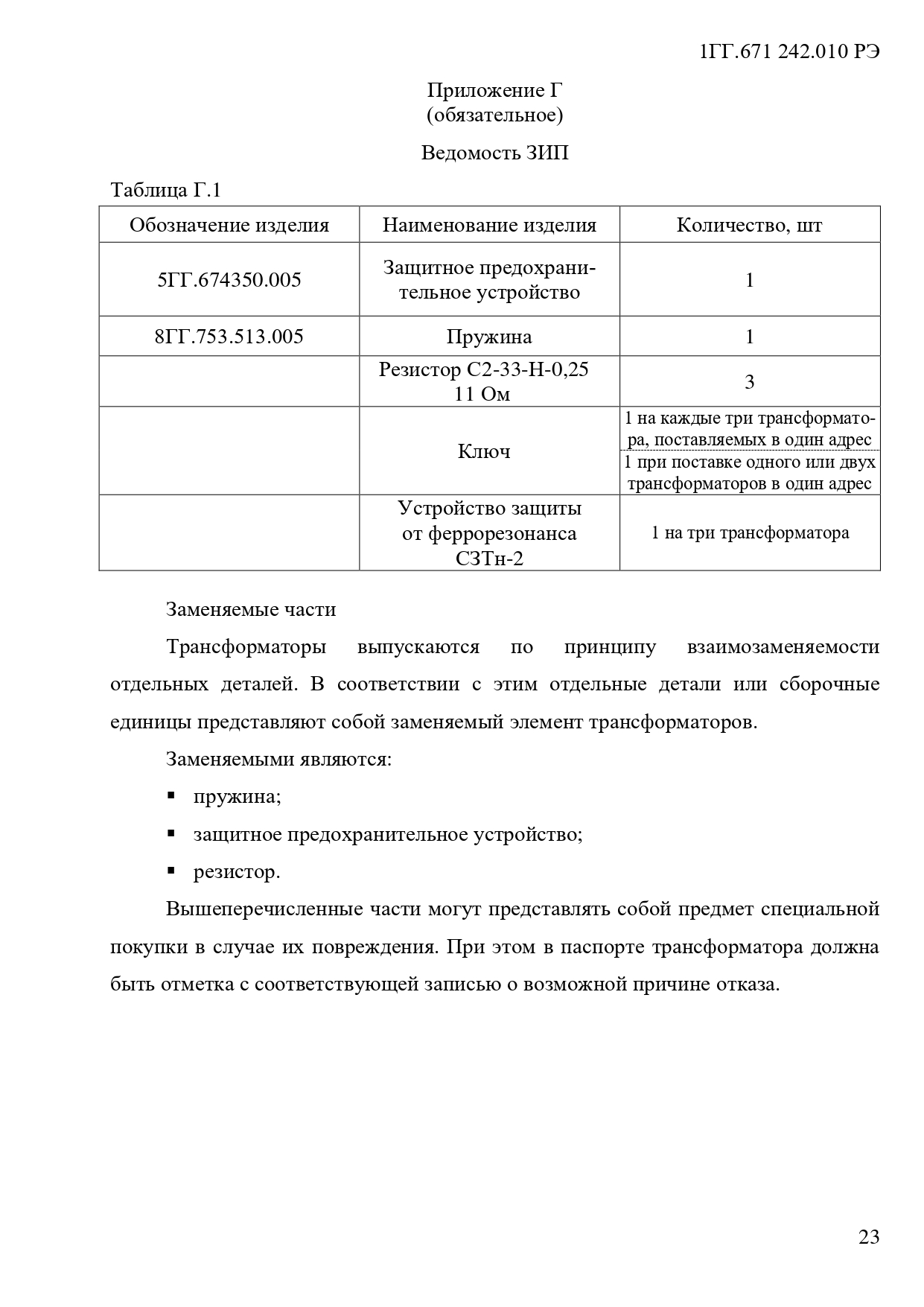

Тип резистора в составе встроенного защитного предохранительного устройства

С2 - 33 - Н - 0,25

Сопротивление резистора, Ом

91

Номинальная мощность резистора, Вт

0,25

* Наибольшая возможная мощность для заданного класса точности.
Для систем коммерческого учета электроэнергии трансформаторы поставляются по заказу с одним классом точности и мощностью, указанной в заказе.
Возможно изготовление трансформаторов с другими классами точности и номинальными мощностями, оговоренными при заказе.

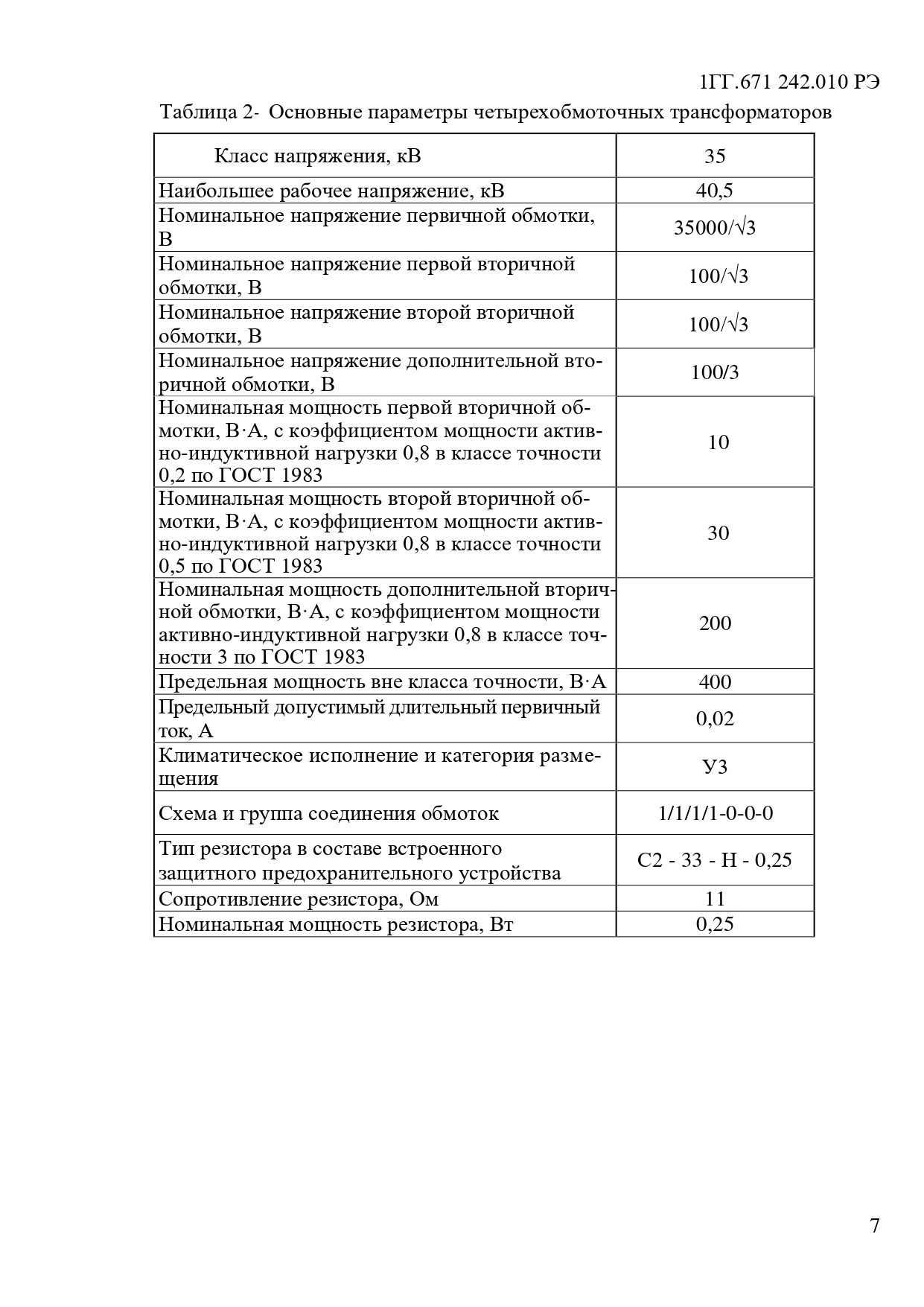

Класс напряжения, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальное напряжение первичной обмотки, В

35000/√3

Номинальное напряжение первой вторичной обмотки, В

100/√3

Номинальное напряжение второй вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3

Номинальная мощность первой вторичной обмотки, В·А, с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 0,2 по ГОСТ 1983

10

Номинальная мощность второй вторичной обмотки, В·А, с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 0,5 по ГОСТ 1983

30

Номинальная мощность дополнительной вторичной обмотки, В·А, с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3 или 3P по ГОСТ 1983

200

Предельная мощность вне класса точности, В·А

400

Предельный допустимый длительный первичный ток, А

0,02

Климатическое исполнение и категория размещения

У3

Схема и группа соединения обмоток

1/1/1/1-0-0-0

Тип резистора в составе встроенного защитного предохранительного устройства

С2 - 33 - Н - 0,25

Сопротивление резистора, Ом

91

Номинальная мощность резистора, Вт

0,25
