Трансформаторы тока ТВ (далее – трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки (обмоткой трансформатора служит высоковольтный ввод выключателя силового трансформатора или линейный ввод, а также высоковольтный кабель или шина) трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Для получения различных коэффициентов трансформации вторичная обмотка может иметь несколько ответвлений. Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации и различные значения номинального вторичного тока. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.Стороны трансформатора, соответствующие первичной цепи, обозначены Л1 и Л2 (либо только Л1 или Л2).Трансформаторы имеют ряд модификаций, отличающихся классами точности, значениями первичного и вторичного токов, нагрузок, количеством вторичных обмоток, габаритными размерами, массой, наружной изоляцией, вариантами крепления. Структура обозначения трансформаторов приведена на рисунке 1.Трансформаторы, выпускаемые в литом корпусе, который выполнен из изоляционного материала, имеют возможность пломбирования вторичных контактов.Нанесение знака поверки на средство измерений не предусмотрено, знак поверки в виде оттиска поверительного клейма наносится в паспорт.На трансформаторах размещена табличка технических данных. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку технических данных методом термотрансферной печати – для трансформаторов внутренней установки и методом рельефного изображения – для трансформаторов наружной установки.Гарантийный срок эксплуатации трансформаторов – три года со дня ввода в эксплуатацию, но не более трех с половиной лет с момента отгрузки с предприятия-изготовителя.Интервал между поверками 16 лет.ТУ16 - 2004 ОГГ.671 237.049 ТУ
Класс напряжения, кВот 0,66 до 750
Климатическое исполнениеУ2, УХЛ2, ХЛ2, О2, Т2
Номинальный первичный ток, А50—40000

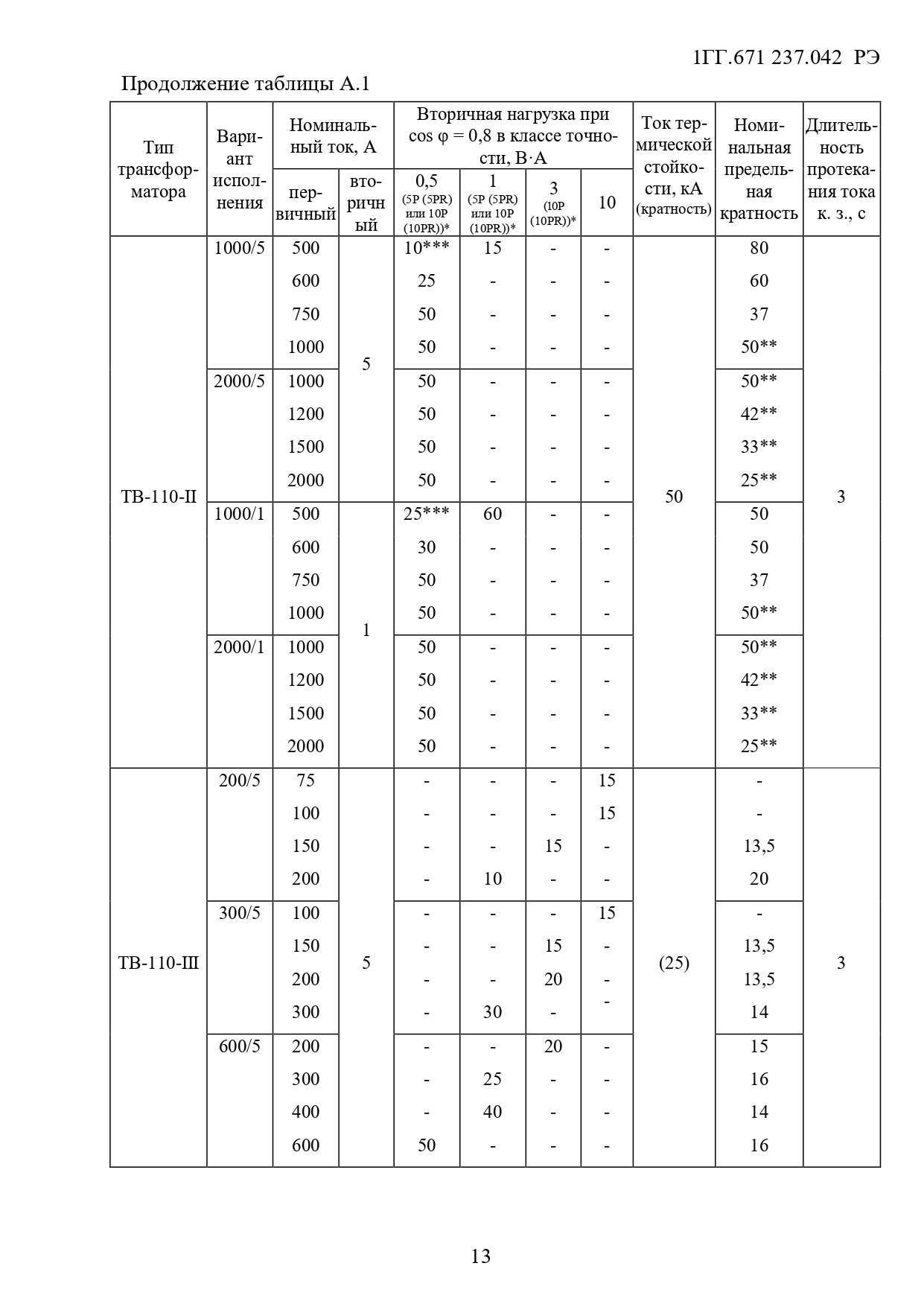

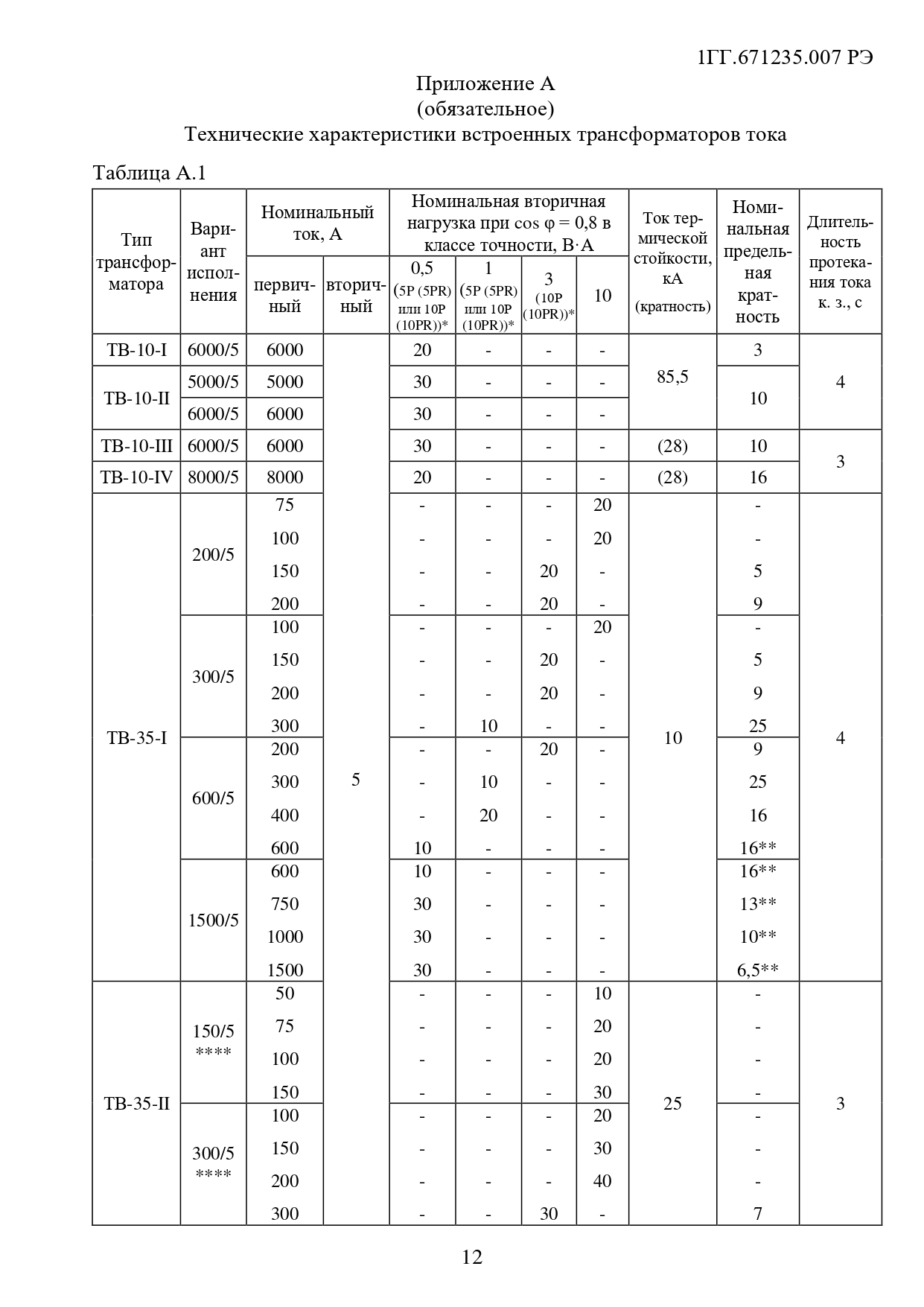

Трансформаторы ТВ для измерения и защиты
Тип трансформатора
Вариант исполнения
Номинальный ток, А
Вторичная нагрузка при cos φ = 0,8 в классе точности, В·А
Ток термической стойкости, кА, (кратность)
Номинальная предельная кратность
Длительность протекания тока короткого замыкания, с
первичный
вторичный
0,5 (5Р или 10Р)
1 (5Р или 10Р)
3(10Р)
10
ТВ-10-I
6000/5
6000
5
20
-
-
-
85,5
3
4
ТВ-10-II
5000/5
5000
30
-
-
-
10
6000/5
6000
30
-
-
-
ТВ-10-III
6000/5
6000
30
-
-
-
(28)
10
3
ТВ-10-IV
8000/5
8000
20
-
-
-
16
ТВ-35-I
200/5
75
-
-
-
20
10
-
4
100
-
-
-
20
-
150
-
-
20
-
5
200
-
-
20
-
9
300/5
100
-
-
-
20
-
150
-
-
20
-
5
200
-
-
20
-
9
300
-
10
-
-
25
600/5
200
-
-
20
-
9
300
-
10
-
-
25
400
-
20
-
-
16
600
10
-
-
-
16*
1500/5
600
10
-
-
-
16*
750
30
-
-
-
13*
1000
30
-
-
-
10*
1500
30
-
-
-
6,5*
ТВ-35-II
150/5 ***
50
-
-
-
10
25
-
3
75
-
-
-
20
-
100
-
-
-
20
-
150
-
-
-
30
-
300/5 ***
100
-
-
-
20
-
150
-
-
-
30
-
200
-
-
-
40
-
300
-
-
30
-
7
600/5 ***
200
-
-
-
40
-
300
-
-
30
-
7
400
-
-
40
-
8
600
-
30
-
-
14
ТВ-35-II
1000/5
400
5
-
-
40
-
25
8
3
600
-
30
-
-
14
750
30
-
-
-
20
1000
30
-
-
-
22
1200/5
600
30
-
-
-
34
800
30
-
-
-
31*
1000
30
-
-
-
25*
1200
30
-
-
-
21*
1500/5
600
30
-
-
-
34
750
30
-
-
-
33*
1000
30
-
-
-
25*
1500
30
-
-
-
17*
ТВ-35-II-1
600/5 ***
200
5
-
-
-
50
300
10
-
-
-
45
400
30
-
-
-
25
600
30
-
-
-
34
ТВ-35-III
200/5 ***
75
-
-
-
20
-
4
100
-
-
-
20
-
150
-
-
20
-
5
200
-
-
20
-
9
300/5
100
-
-
-
20
-
150
-
-
20
-
5
200
-
-
20
-
9
300
-
10
-
-
16
600/5
200
-
-
20
-
9
300
-
10
-
-
16
400
-
20
-
-
12
600
10
-
-
-
30
1500/5
600
10
-
-
-
30
750
30
-
-
-
20
1000
30
-
-
-
22
1500
30
-
-
-
16*
ТВ-35-III-4
600/5
200
-
10
-
-
10
28
3
300
-
30
-
-
16
400
-
30
-
-
20
600
-
30
-
-
16*
ТВ-35-IV
1200/1
600
1
-
30
-
-
50
25
4
800
30
-
-
-
30
1000
30
-
-
-
36
1200
30
-
-
-
41*
2000/1
1000
30
-
-
-
36
1200
30
-
-
-
41*
1500
30
-
-
-
33*
2000
30
-
-
-
25*
3000/1
1200
30
-
-
-
41*
1500
30
-
-
-
33*
2000
30
-
-
-
25*
3000
30
-
-
-
16*
1200/5
600
5
-
30
-
-
25
800
30
-
-
-
30
1000
30
-
-
-
36
1200
30
-
-
-
41*
2000/5
1000
30
-
-
-
36
1200
30
-
-
-
41*
1500
30
-
-
-
33*
2000
30
-
-
-
24*
3000/5
1200
30
-
-
-
41*
1500
30
-
-
-
33*
2000
30
-
-
-
24*
3000
30
-
-
-
16*
ТВ-35-V
300/5 ***
100
-
-
-
20
40
-
150
-
-
20
-
6
200
-
-
20
-
8
300
-
10
20**
-
12
600/5
200
-
-
20
-
8
300
-
10
20**
-
12
400
-
20
-
-
16
600
10
30**
-
-
16
1500/5
600
10
30**
-
-
16
750
30
-
-
-
20
1000
30
-
-
-
26
1500
30
-
-
-
26*
ТВ-35-V
2000/5
750
5
30
-
-
-
40
20
4
1000
30
-
-
-
26
1500
30
-
-
-
26*
2000
40
-
-
-
20*
ТВ-110-I
200/5
75
-
-
-
10
20
-
3
***
100
-
-
20
-
12
150
-
-
20
-
20
200
-
-
10**
30
22
300/5
100
-
-
20
-
12
150
-
-
20
-
20
200
-
-
10**
30
22
300
-
-
15**
40
20
600/5
200
-
-
10**
30
22
300
-
-
15**
40
20
400
-
-
30
-
15
600
10
20
50**
-
25
1000/5
400
-
10
30**
-
15
600
10
20
50**
-
25
750
20
25
75**
-
15
1000
30
50**
-
-
20*
1200/5
600
10
-
-
-
33*
750
20
-
-
-
26*
1000
30
-
-
-
20*
1200
30
-
-
-
16*
ТВ-110-II
200/5 ***
75
-
-
-
15
50
-
100
-
-
20
-
5
150
-
-
20
-
10
200
-
10
20**
-
20
300/5 ***
100
-
-
20
-
5
150
-
-
20
-
10
200
-
10
20**
-
20
300
-
15
30**
-
20
600/5
200
-
-
15
-
34
300
-
15
-
-
50
400
-
25
-
-
40
600
25
-
-
-
60
ТВ-110-II
1000/5
500
5
10**
15
-
-
50
80
3
600
25
-
-
-
60
750
50
-
-
-
37
1000
50
-
-
-
50*
2000/5
1000
50
-
-
-
50*
1200
50
-
-
-
42*
1500
50
-
-
-
33*
2000
50
-
-
-
25*
1000/1
500
1
25**
60
-
-
50
600
30
-
-
-
50
750
50
-
-
-
37
1000
50
-
-
-
50*
2000/1
1000
50
-
-
-
50*
1200
50
-
-
-
42*
1500
50
-
-
-
33*
2000
50
-
-
-
25*
ТВ-110-III
200/5
75
5
-
-
-
15
(25)
-
100
-
-
-
15
-
150
-
-
15
-
13,5
200
-
10
-
-
20
300/5
100
-
-
-
15
-
150
-
-
15
-
13,5
200
-
-
20
-
13,5
300
-
30
-
-
14
600/5
200
-
-
20
-
15
300
-
25
-
-
16
400
-
40
-
-
14
600
50
-
-
-
16
1000/5
400
-
30
-
-
17
600
30
-
-
-
24
750
40
-
-
-
23
1000
40
-
-
-
25*
1500/5
500
-
30
-
-
15
750
40
-
-
-
17
1000
40
-
-
-
21
1500
40
-
-
-
25*
ТВ-110-III
3000/5
1000
5
30
-
-
-
(25)
22
3
1500
40
-
-
-
23
2000
50
-
-
-
24
3000
50
-
-
-
25*
300/1
100
1
-
-
-
15
-
150
-
-
15
-
13,5
200
-
-
20
-
13,5
300
-
30
-
-
14
600/1
200
-
-
20
-
15
300
-
25
-
-
16
400
-
40
-
-
14
600
50
-
-
-
16
1000/1
400
-
30
-
-
17
600
30
-
-
-
24
750
40
-
-
-
23
1000
40
-
-
-
25*
1500/1
500
-
30
-
-
15
750
40
-
-
-
18
1000
40
-
-
-
21
1500
40
-
-
-
25*
3000/1
1000
30
-
-
-
21
1500
40
-
-
-
23
2000
50
-
-
-
22
3000
50
-
-
-
25*
ТВ-110-IV
300/5
100
5
-
-
-
15
-
150
-
-
15
-
18
200
-
-
20
-
18
300
-
30
-
-
18
600/5
200
-
-
20
-
18
300
-
25
-
-
21
400
-
40
-
-
18
600
50
-
-
-
21
1000/5
400
-
30
-
-
18
600
30
-
-
-
25*
750
40
-
-
-
24
1000
40
-
-
-
25*
ТВ-110-IV
1500/5
500
5
-
30
-
-
(25)
11
3
750
40
-
-
-
12
1000
40
-
-
-
18
1500
40
-
-
-
25*
3000/5
1000
30
-
-
-
23
1500
40
-
-
-
25*
2000
50
-
-
-
25*
3000
50
-
-
-
25*
300/1
100
1
-
-
-
15
-
150
-
-
15
-
18
200
-
-
20
-
18
300
-
30
-
-
18
600/1
200
-
-
20
-
18
300
-
25
-
-
21
400
-
40
-
-
18
600
50
-
-
-
21
1000/1
400
-
30
-
-
18
600
30
-
-
-
25*
750
40
-
-
-
24
1000
40
-
-
-
25*
1500/1
500
-
30
-
-
13
750
40
-
-
-
15
1000
40
-
-
-
18
1500
40
-
-
-
25*
3000/1
1000
30
-
-
-
23
1500
40
-
-
-
25*
2000
50
-
-
-
25*
3000
50
-
-
-
25*
ТВ-110-VII
1000/5
400
5
-
10
30**
-
20
15
600
10
20
30**
-
25
750
20
25
75**
-
15
1000
30
50**
-
-
20*
ТВ-220-I
600/5
200
-
-
-
40
25
-
300
-
-
20
-
20
400
-
-
30
-
20
600
10
-
50**
-
18
ТВ-220-I
1000/5
400
5
-
-
30
-
25
20
3
600
-
20
50**
-
18
750
15
30**
-
-
32
1000
20
50**
-
-
25*
2000/5
500
-
-
50
-
13
1000
20
50**
-
-
25*
1500
30
-
-
-
16*
2000
50
-
-
-
12*
1000/1
400
1
-
-
40
-
15
600
10
-
40**
-
22
750
15
40**
-
-
25
1000
30
-
-
-
25*
2000/1
500
-
20
40**
-
19
1000
30
-
-
-
25*
1500
40
-
-
-
16*
2000
50
-
-
-
12*
ТВ-220-II
1200/5
600
5
-
15
-
-
40
50
800
20
-
-
-
50*
1000
30
-
-
-
40*
1200
30
-
-
-
33*
2000/5
1000
30
-
-
-
40*
1200
30
-
-
-
33*
1500
30
-
-
-
27*
2000
30
-
-
-
20*
3000/5
1200
30
-
-
-
33*
1500
30
-
-
-
27*
2000
30
-
-
-
20*
3000
30
-
-
-
13*
1200/1
600
1
-
15
-
-
50
800
20
-
-
-
50*
1000
30
-
-
-
40*
1200
30
-
-
-
33*
2000/1
1000
30
-
-
-
40*
1200
30
-
-
-
33*
1500
30
-
-
-
27*
2000
30
-
-
-
20*
3000/1
1200
1
30
-
-
-
33*
3
1500
30
-
-
-
27*
2000
30
-
-
-
20*
3000
30
-
-
-
13*
ТВ-220-III
300/5
100
5
-
-
-
15
(25)
-
150
-
-
15
-
24
200
-
-
20
-
24
300
-
-
30
-
24
600/5
200
-
-
15
-
21
300
-
-
20
-
23
400
-
30
-
-
21
600
30
-
-
-
25*
1000/5
400
-
30
-
-
21
600
30
-
-
-
25*
750
40
-
-
-
25*
1000
50
-
-
-
25*
1500/5
500
-
30
-
-
25*
750
40
-
-
-
25*
1000
60
-
-
-
25*
1500
75
-
-
-
25*
3000/5
1000
-
60
-
-
19
1500
75
-
-
-
22
2000
100
-
-
-
22
3000
100
-
-
-
25*
ТВ-220-V
600/5
200
-
-
15
-
25*
300
-
-
20
-
25*
400
-
-
30
-
25*
600
-
-
30
-
25*
1000/5
400
-
-
30
-
25*
600
-
-
30
-
25*
750
-
40
-
-
25*
1000
30
40
-
-
25*
2000/5
750
-
50
-
-
25*
1000
-
60
-
-
25*
1500
75
-
-
-
25*
2000
100
-
-
-
25*
Примечания к таблице 1 * Значение номинальной предельной кратности ограничено током термической стойкости. ** Вторичная нагрузка, при которой гарантирована номинальная предельная кратность. *** Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную вторичную нагрузку. По согласованию с заказчиком допускается изготовление трансформаторов с другими техническими параметрами. В скобках указывается значение кратности тока термической стойкости. Климатическое исполнение для всех трансформаторов У2; Т2; О2; ХЛ2; УХЛ2.

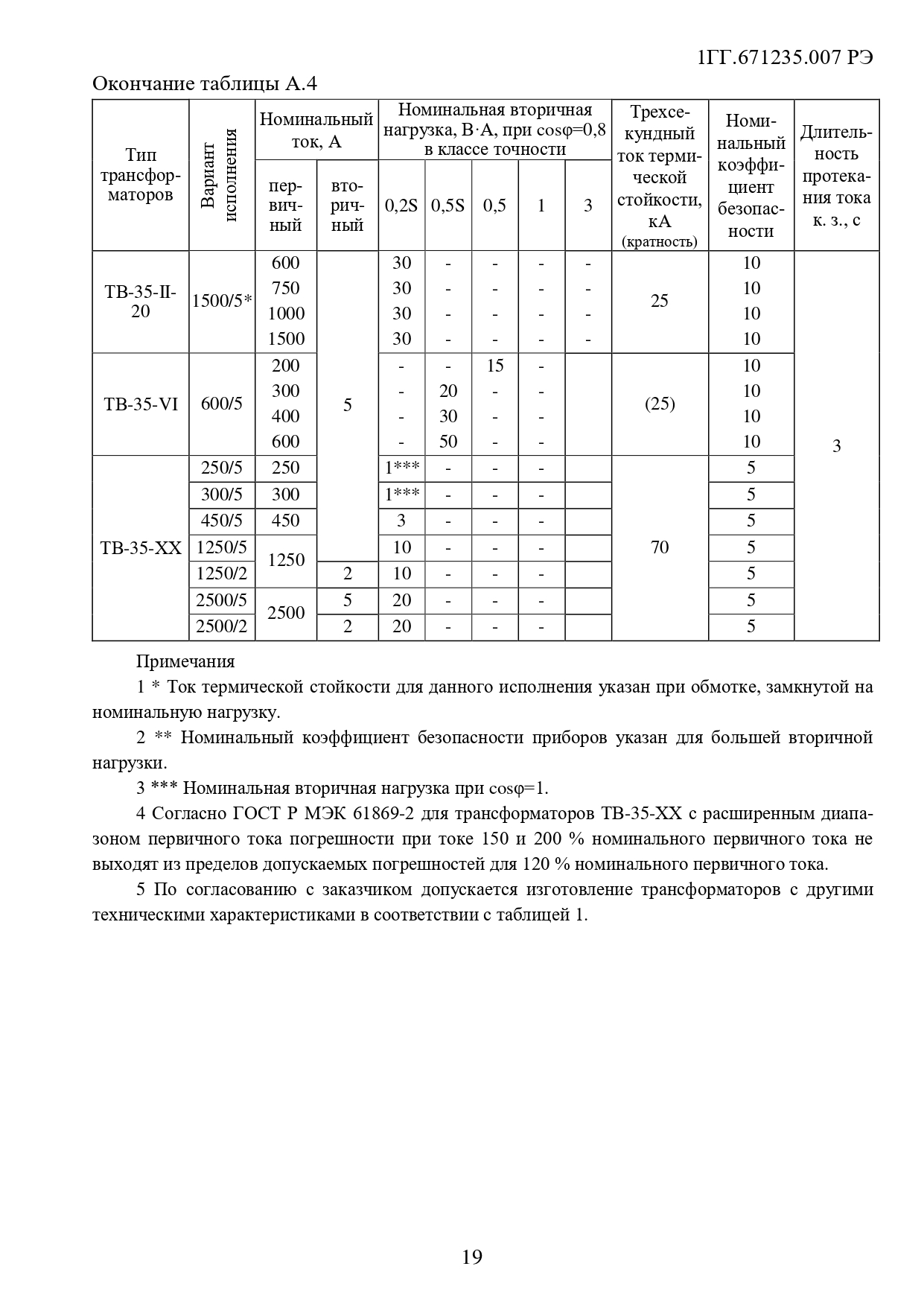

ТРАНСФОРМАТОРЫ ТОКА ДЛЯ ЗАМЕНЫ ТВ-35-II
Тип трансформатора
Вариант исполнения
Номинальный ток, А
Номинальная вторичная нагрузка при cos φ = 0,8 в классе точности, В·А
Ток термической стойкости, кА (кратность)
Номинальная предельная кратность
Длительность протекания тока к. з., с
первичный
вторичный
10Р
0,2S
0,5S
0,5
1
3
ТВ-35-II-21
150/5
50
5
10
̶
(34)
4
3
75
20
3
100
20
4
150
30
5
300/5
100
20
4
150
30
5
200
40
5
300
30
10
600/5
200
40
5
300
30
10
400
40
10
600
30
19
1000/5
400
40
11
600
30
20
750
30
25
1000
30
29
1200/5
600
30
20
800
30
26
1000
30
29
1200
30
30
1500/5
600
30
20
750
30
25
1000
30
29
1500
30
30
ТВ-35-II-20
150/5*
50
5
̶
-
-
-
-
3
25
10
3
75
-
-
-
5
-
10
100
-
-
-
5
-
10
150
-
-
10
-
-
10
300/5*
100
-
-
-
5
-
10
150
-
-
10
-
-
10
200
-
-
15
-
-
10
300
-
20
-
-
-
10
600/5*
200
-
-
15
-
-
10
300
-
20
-
-
-
10
400
-
30
-
-
-
10
600
30
-
-
-
-
10
1000/5*
400
-
20
-
-
-
10
600
-
30
-
-
-
10
750
30
-
-
-
-
10
1000
30
-
-
-
-
10
1200/5*
600
-
30
-
-
-
10
800
30
-
-
-
-
10
1000
30
-
-
-
-
10
1200
30
-
-
-
-
10
* Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
ТРАНСФОРМАТОРЫ ТВ ДЛЯ ИЗМЕРЕНИЯ И УЧЕТА
Тип трансформатора
Вариант исполнения
Номинальный ток, А
Вторичная нагрузка при cos φ = 0,8 в классе точности, В·А
Трехсекундный ток термической стойкости, кА (кратность)
Номинальный коэффициент безопасности
Длительность протекания тока короткого замыкания, с
первичный
вторичный
0,2S
0,5S
0,5
1
ТВ-35-II-2
600/5
600
5
30
-
-
-
25
6
3
ТВ-35-II-3
200/5
200
-
-
20
-
(25)
10
600/5
600
-
30
-
-
25
10
300/1*
100
1
-
-
10
-
10
150
-
-
20
-
10
200
-
30
-
-
10
300
20
-
-
-
12
ТВ-35-II-4
300/5
100
5
-
-
10
-
10
150
-
-
20
-
10
200
-
30
-
-
10
300
30
50
-
-
10
ТВ-35-II-5
300/5
75
-
-
-
10
10
150
-
10
-
30
10
200
-
30
-
-
10
300
15
50
-
-
10**
300/1
100
1
-
-
10
-
10
150
-
-
20
-
10
200
-
30
-
-
10
300
20
-
-
-
10
ТВ-35-II-6
300/5
100
5
-
-
-
5
10
150
-
-
5
-
10
200
-
-
10
-
10
300
5
20
-
-
10**
1000/5
400
10
-
-
-
10
600
20
-
-
-
10
750
40
-
-
-
10
1000
50
-
-
-
10
ТВ-35-II-7
300/5
300
-
-
1,5***
-
5
ТВ-35-VI
600/5
200
-
-
15
-
(25)
10
300
-
20
-
-
10
400
-
30
-
-
10
600
-
50
-
-
10
ТВ-35-XX
250/5
250
1***
-
-
-
70
5
300/5
300
1***
-
-
-
5
450/5
450
3
-
-
-
5
ТВ-35-XX
1250/5
1250
5
10
-
-
-
70
5
3
1250/2
2
10
-
-
-
5
2500/5
2500
5
20
-
-
-
5
2500/2
2
20
-
-
-
5
ТВ-110-I-1
400/5
400
5
-
15
-
-
(25)
5
500/5
500
-
20
-
-
5
600/5
600
-
30
-
-
5
750/5
750
-
50
-
-
5
1000/5
1000
20
50
-
-
5**
1200/5
1200
25
-
-
-
8
1500/5
1500
40
-
-
-
7
2000/5
2000
50
-
-
-
7
ТВ-110-I-2
1000/5
400
-
10
-
-
11
600
-
30
-
-
8
750
-
50
-
-
7
1000
30
-
-
-
11
2000/5
1000
-
50
-
-
8
1200
-
50
-
-
9
1500
50
-
-
-
10
2000
100
-
-
-
8
ТВ-110-I-3
750/5
400
-
10
-
-
12
500
-
20
-
-
10
600
-
40
-
-
7
750
-
40
-
-
8
ТВ-110-I-5
300/5*
100
-
-
-
5
50
21
150
-
5
-
-
27
200
-
10
-
-
21
300
-
25
-
-
15
500/5*
200
-
-
10
20
10**
300
-
15
30
40
8**
400
-
30
40
-
10**
500
15
50
75
-
8**
600/5*
200
-
-
10
20
10**
300
-
15
30
40
8**
400
-
30
40
-
10**
600
25
50
100
-
7**
ТВ-110-I-6
300/5*
100
5
-
-
-
5
50
24
3
150
-
5
-
-
30
200
-
10
-
-
24
300
-
30
-
-
15
ТВ-110-I-6
600/5*
200
-
-
10
20
11**
300
-
15
30
40
9**
400
-
30
40
-
11**
600
25
50
100
-
8**
ТВ-110-VI
600/5
300
-
10
-
-
(25)
16
400
-
10
-
-
20
600
-
10
-
-
27
ТВ-110-VIII
1000/5
400
-
-
30
-
5
600
-
40
-
-
6
750
-
50
-
-
6
1000
50
-
-
-
7
ТВ-110-ХIII
1200/1*
1200
1
30
-
-
-
40
13
1200/5*
5
30
-
-
-
13
2000/1*
2000
1
30
-
-
-
8
2000/5*
5
30
-
-
-
8
ТВ-220-I-1
200/5*
200
-
-
10
-
50
18
300/5*
300
-
20
-
-
14
ТВ-330-I
3000/1
500
1
-
30
-
-
70
10****
1000
-
50
-
-
2000
75
-
-
-
3000
100
-
-
-
ТВ-500-I
1000/5
500
5
-
50
-
-
70**
600
-
60
-
-
750
-
75
-
-
1000
100
-
-
-
ТВ-750-I
1000/5
500
-
-
50
-
600
-
50
-
-
750
-
75
-
-
1000
-
100
-
-
ТВ-750-II
1000/5
1000
-
100
-
-
60
20****
Примечания к Таблице 3
* Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную вторичную нагрузку.
** Номинальный коэффициент безопасности указан при наибольшей вторичной нагрузке.
*** Вторичная нагрузка при cos ᵠ равном единице.
**** Коэффициент безопасности указан при вторичной обмотке, замкнутой на номинальную нагрузку.
По согласованию с заказчиком допускается изготовление трансформаторов с другими техническими параметрами.
В скобках указывается значение кратности тока термической стойкости.
Согласно ГОСТ Р МЭК 61869 - 2 для трансформаторов ТВ - 35 - XX с расширенным диапазоном первичного тока погрешности при токе 150 и 200 % номинального первичного тока не выходят из пределов допускаемых погрешностей для 120 % номинального первичного тока.

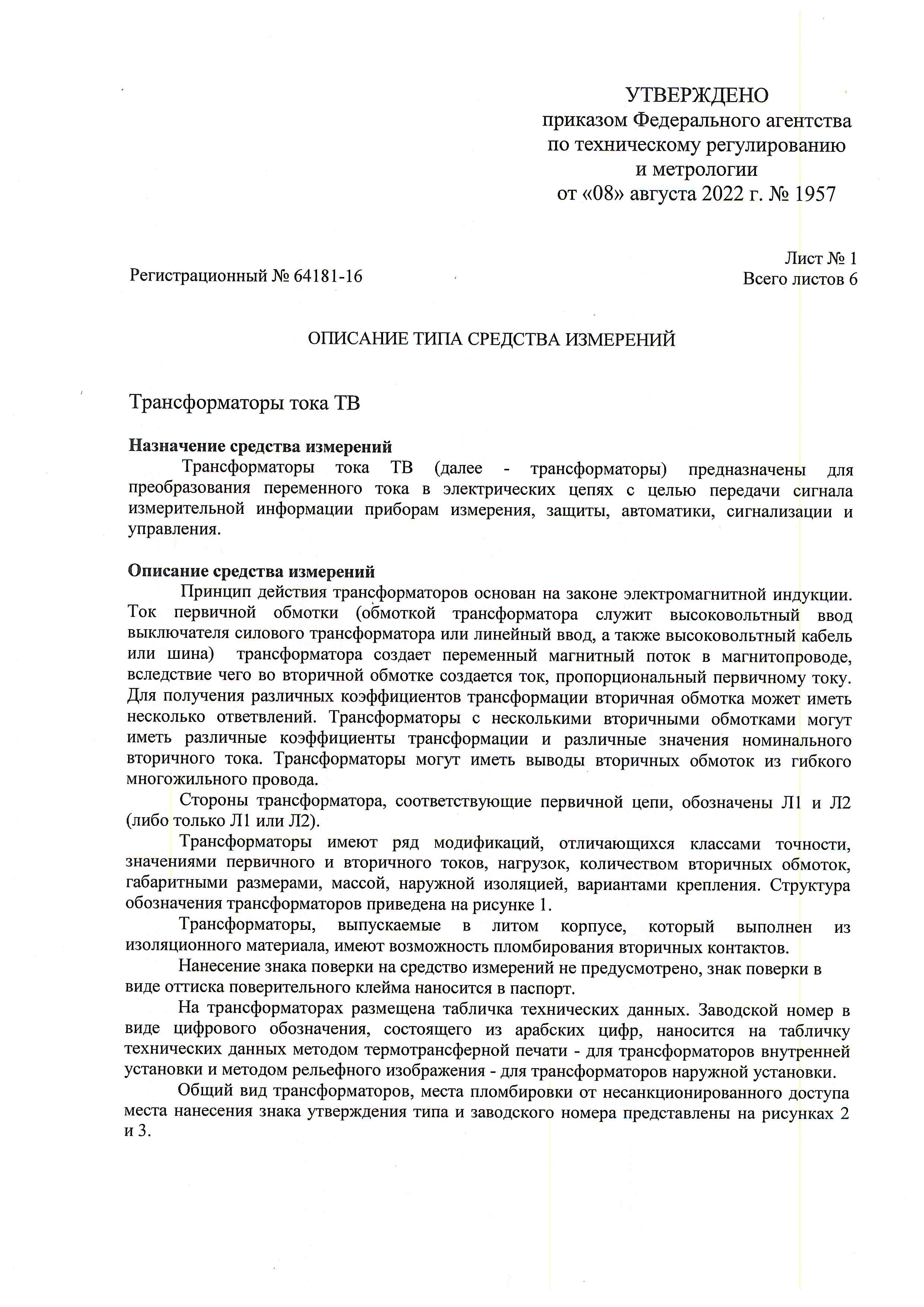

Опросный лист ТВ

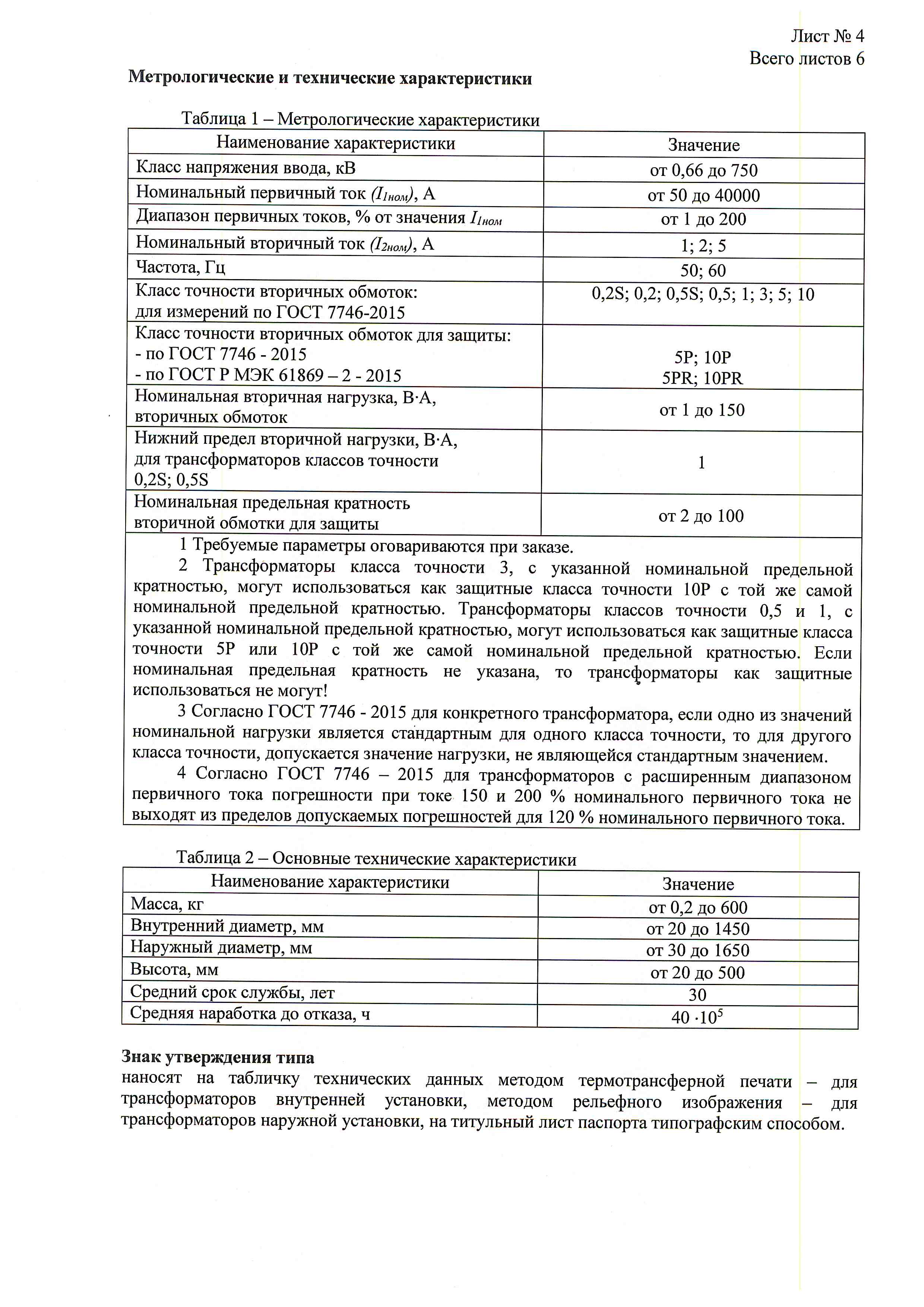

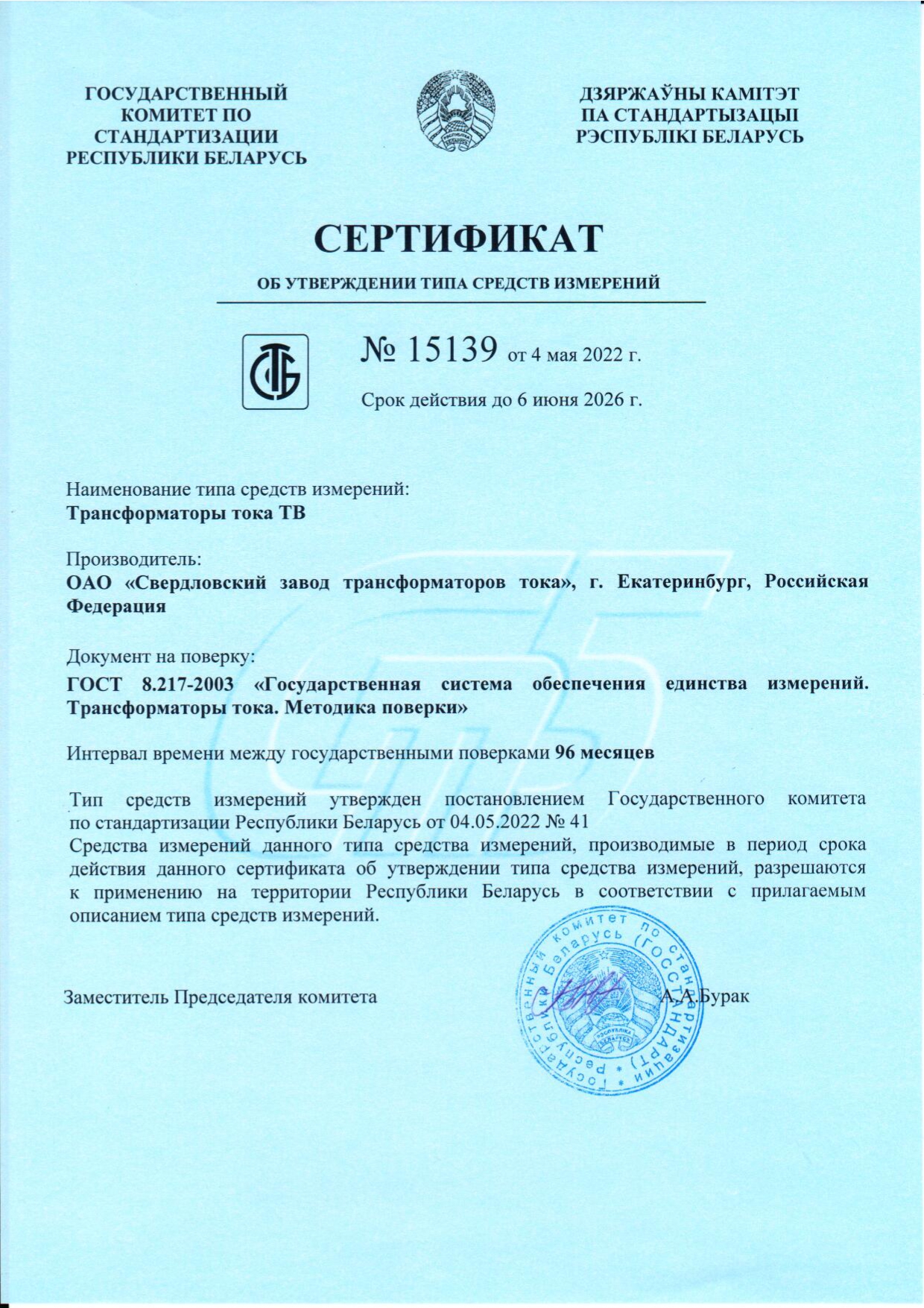

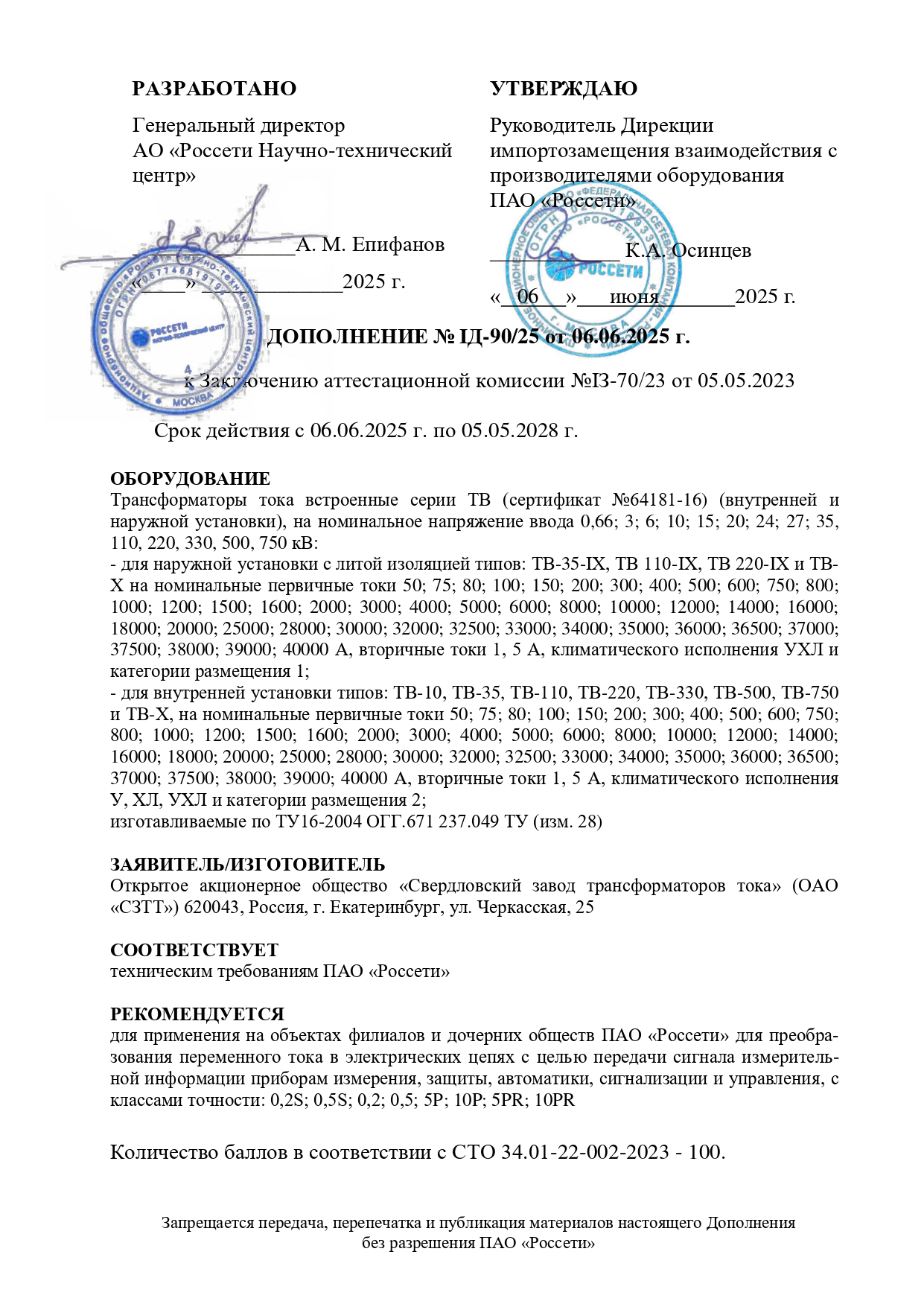

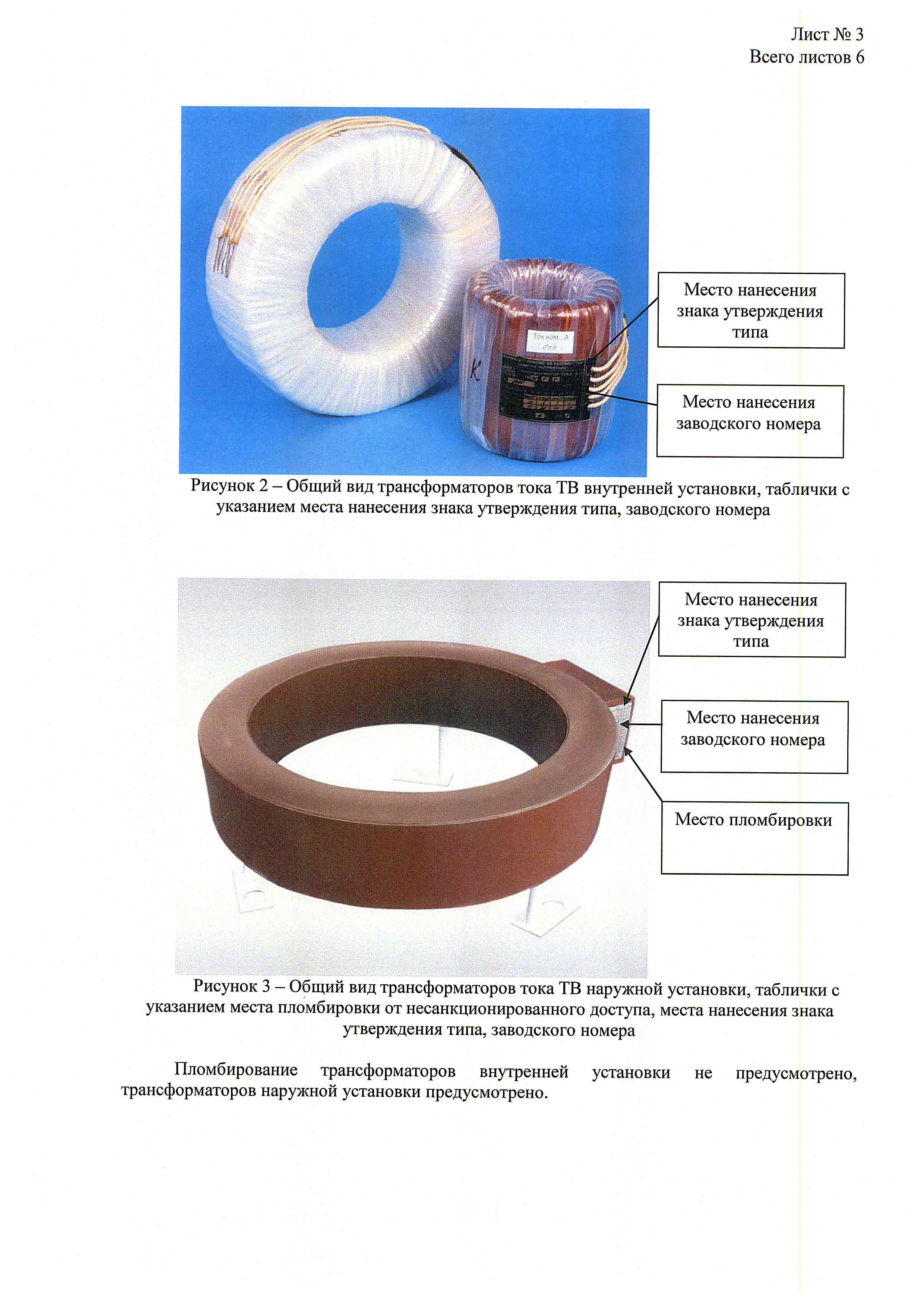

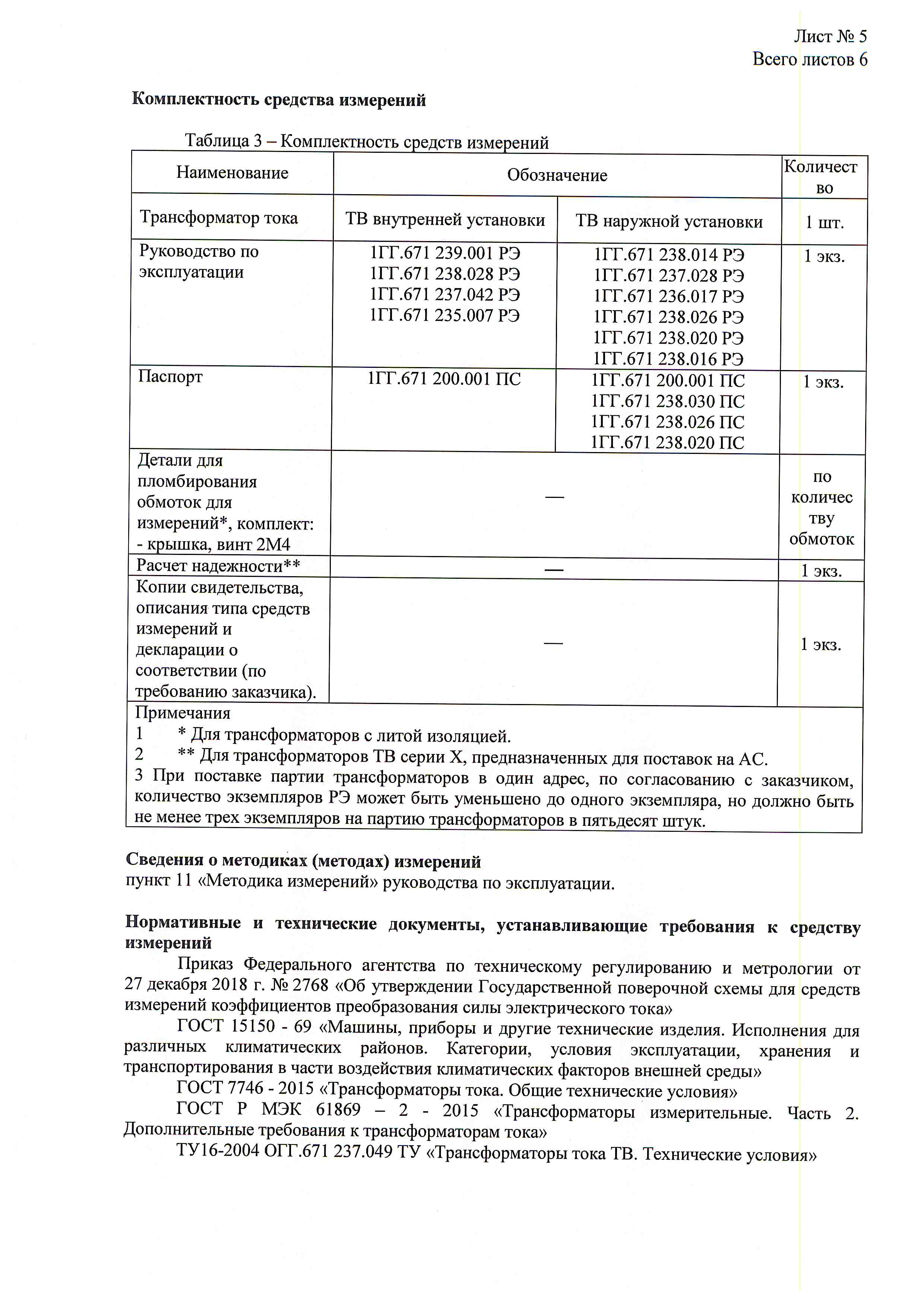

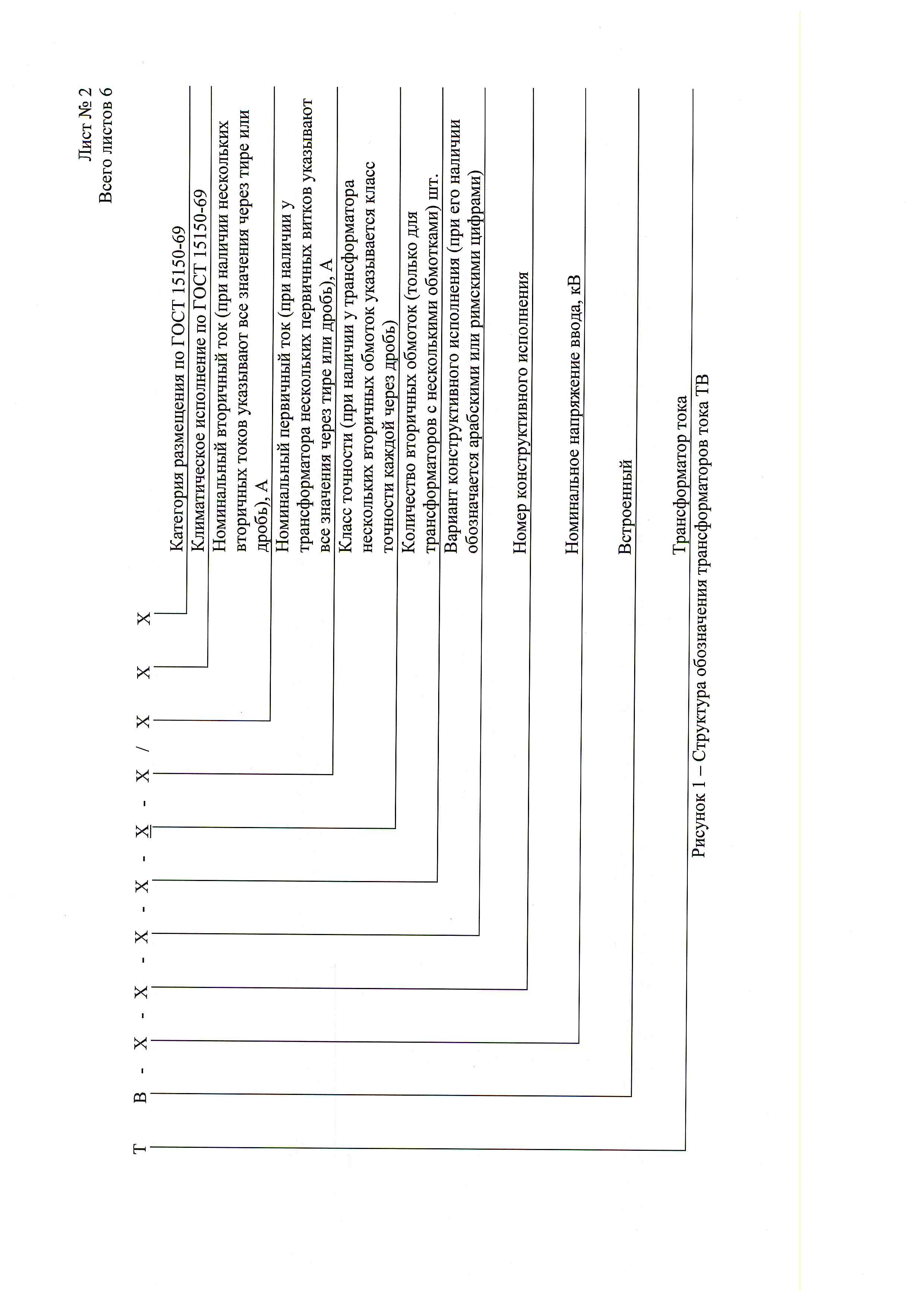

Сертификаты ТВ

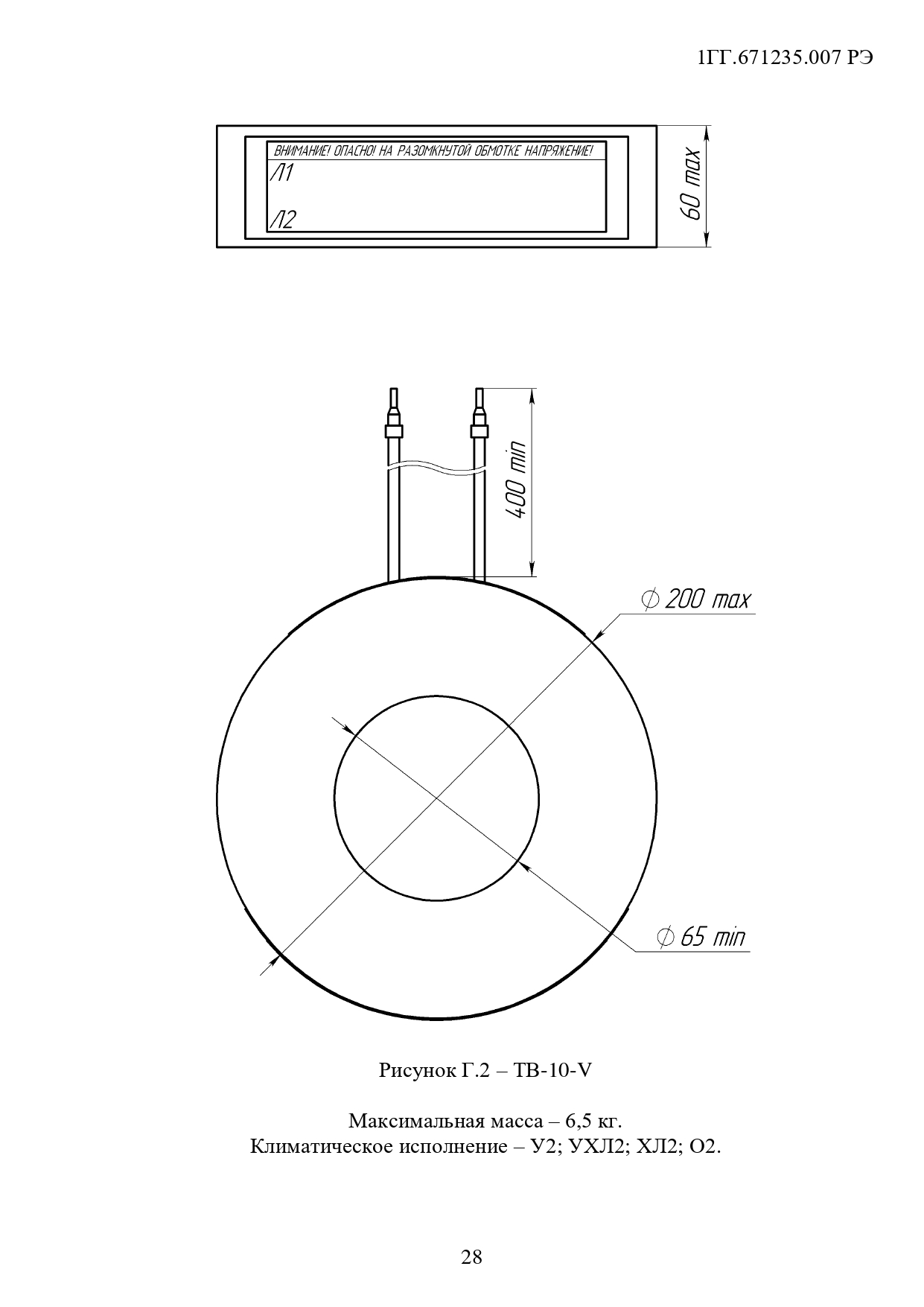

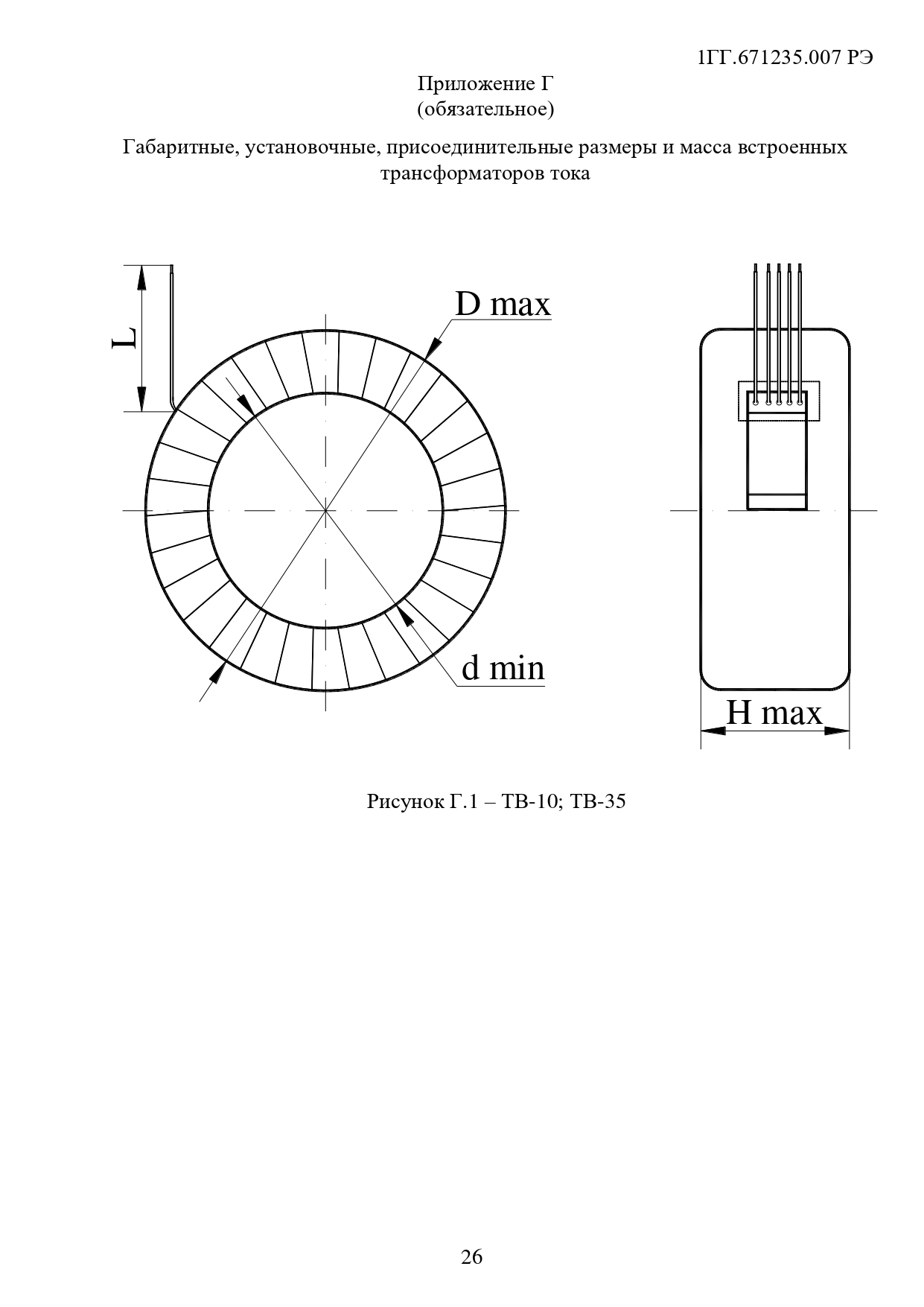

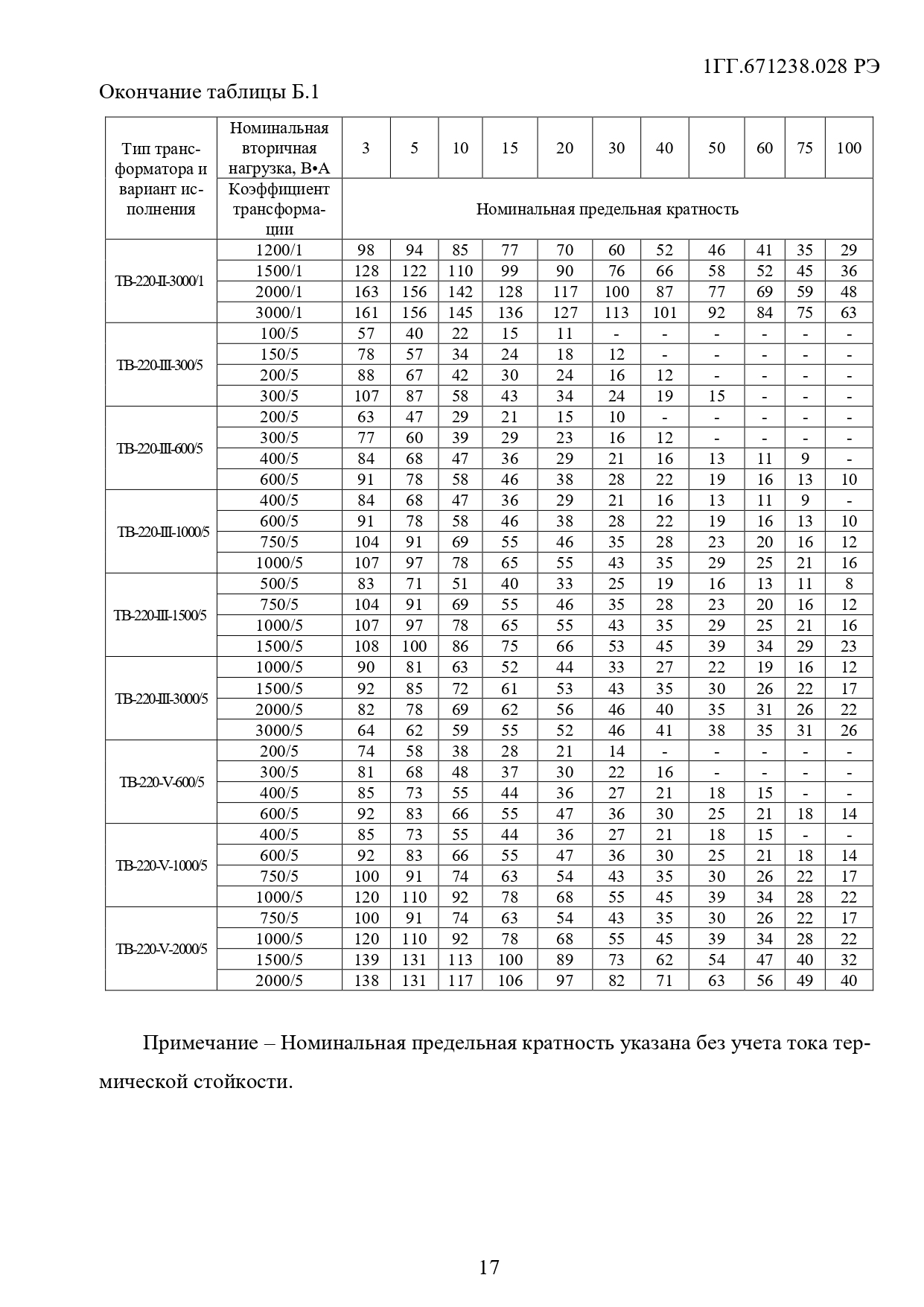

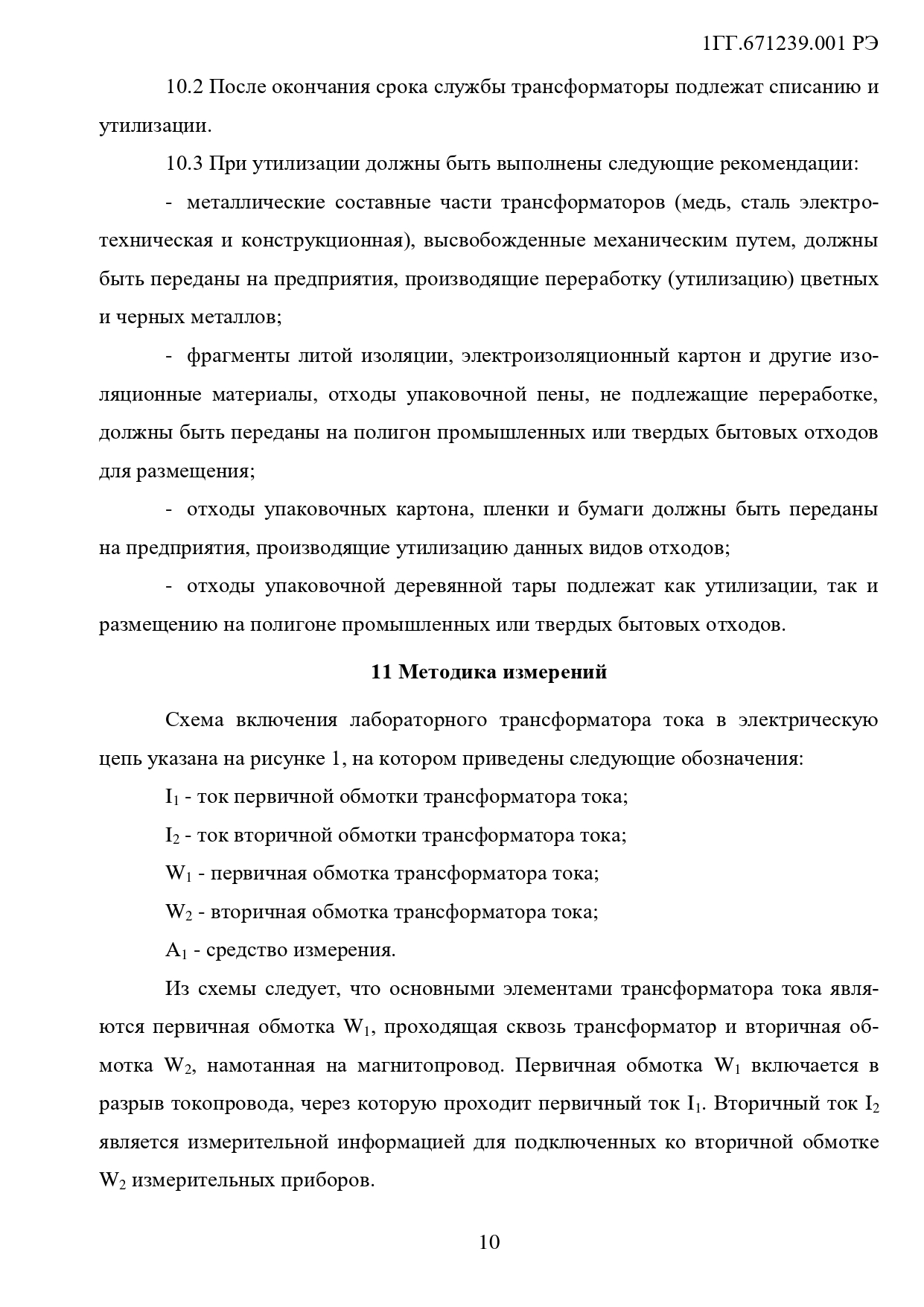

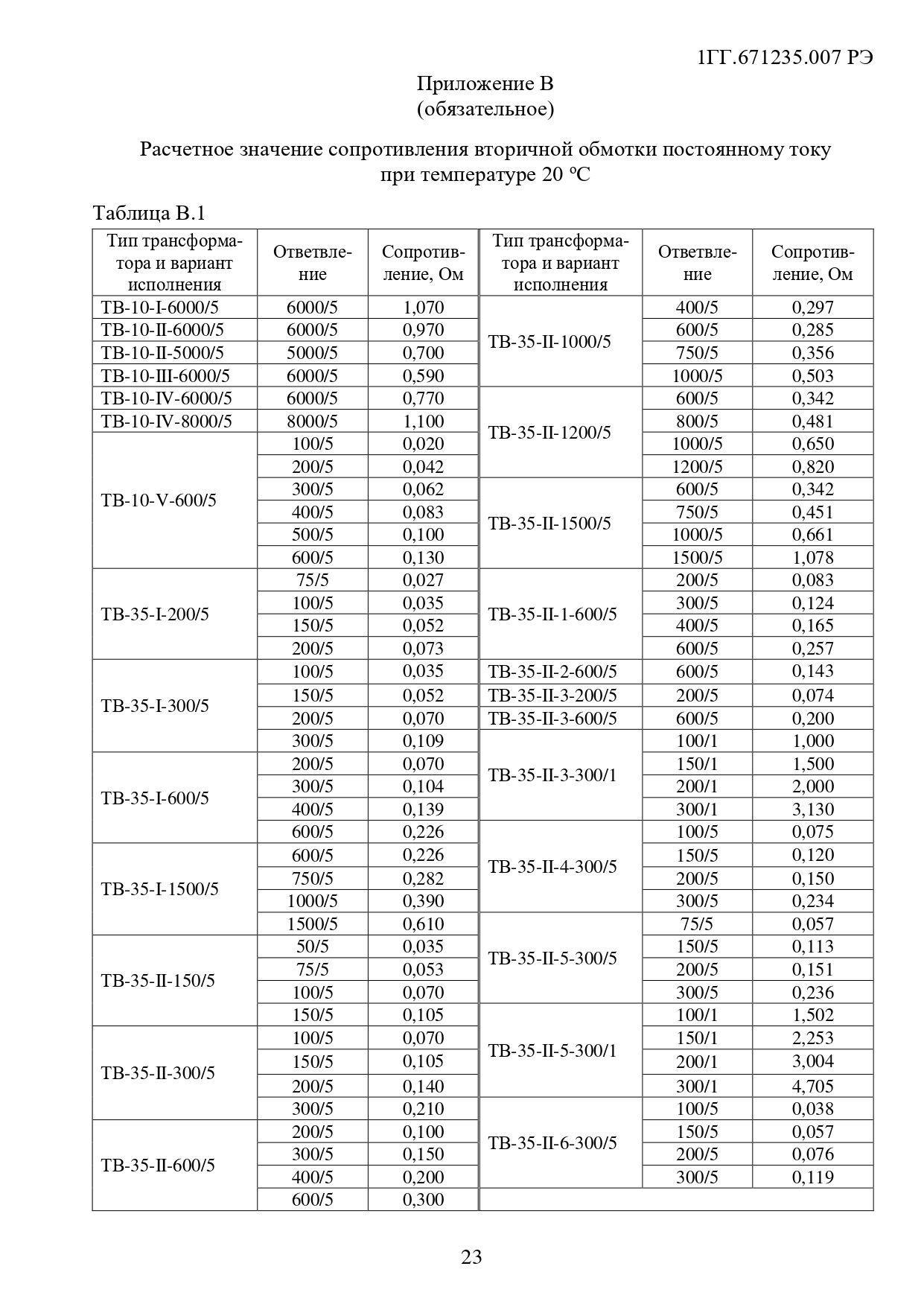

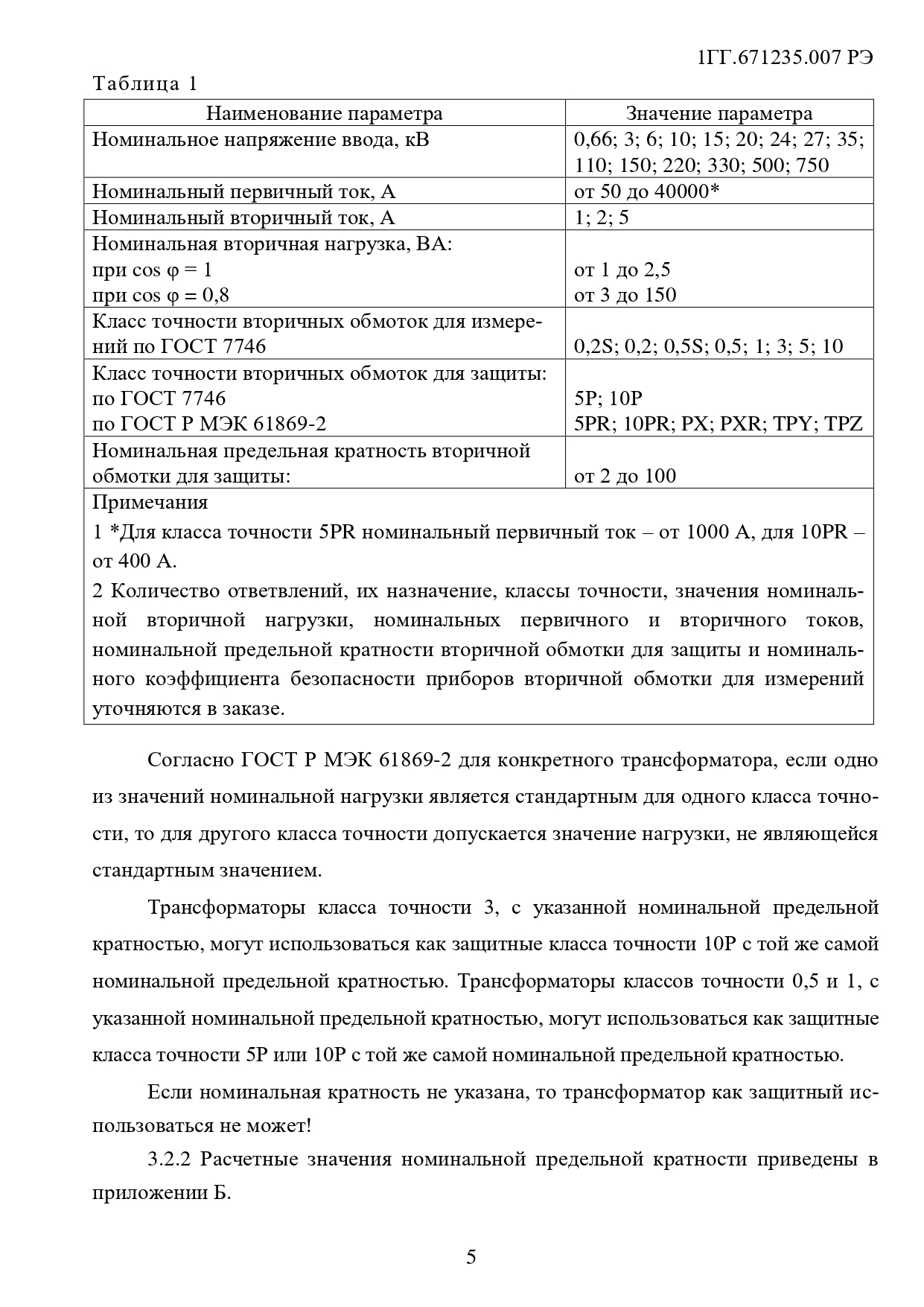

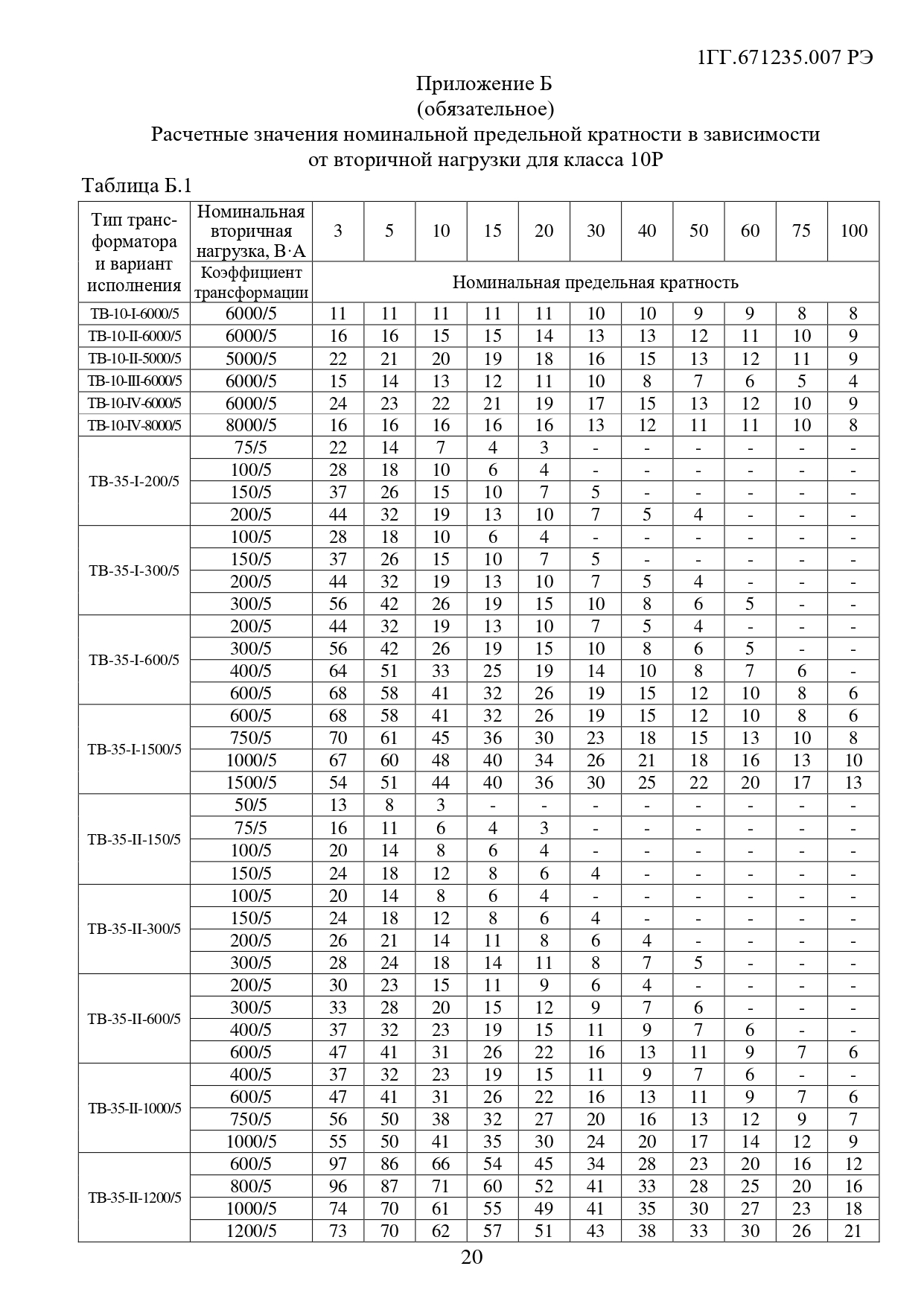

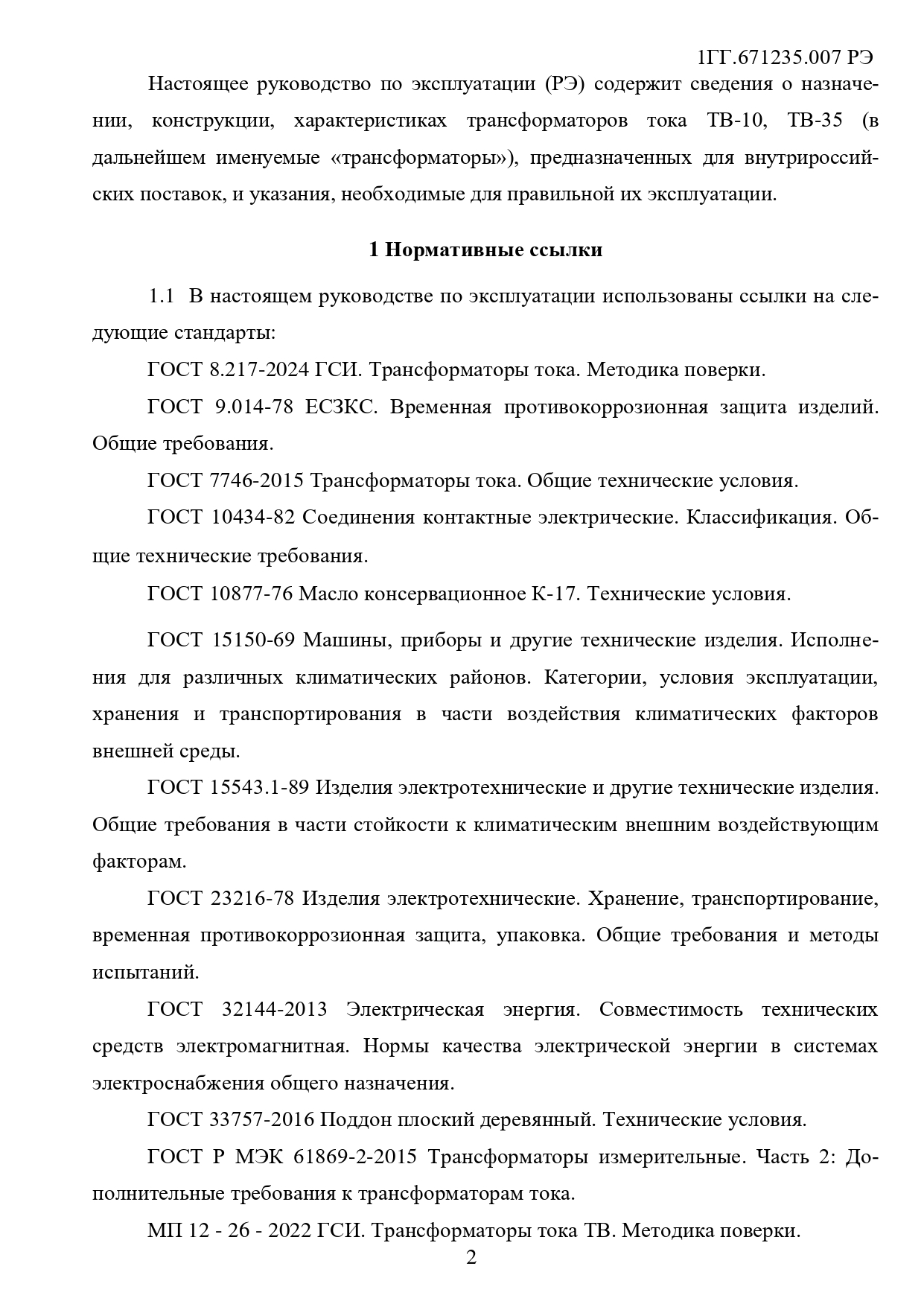

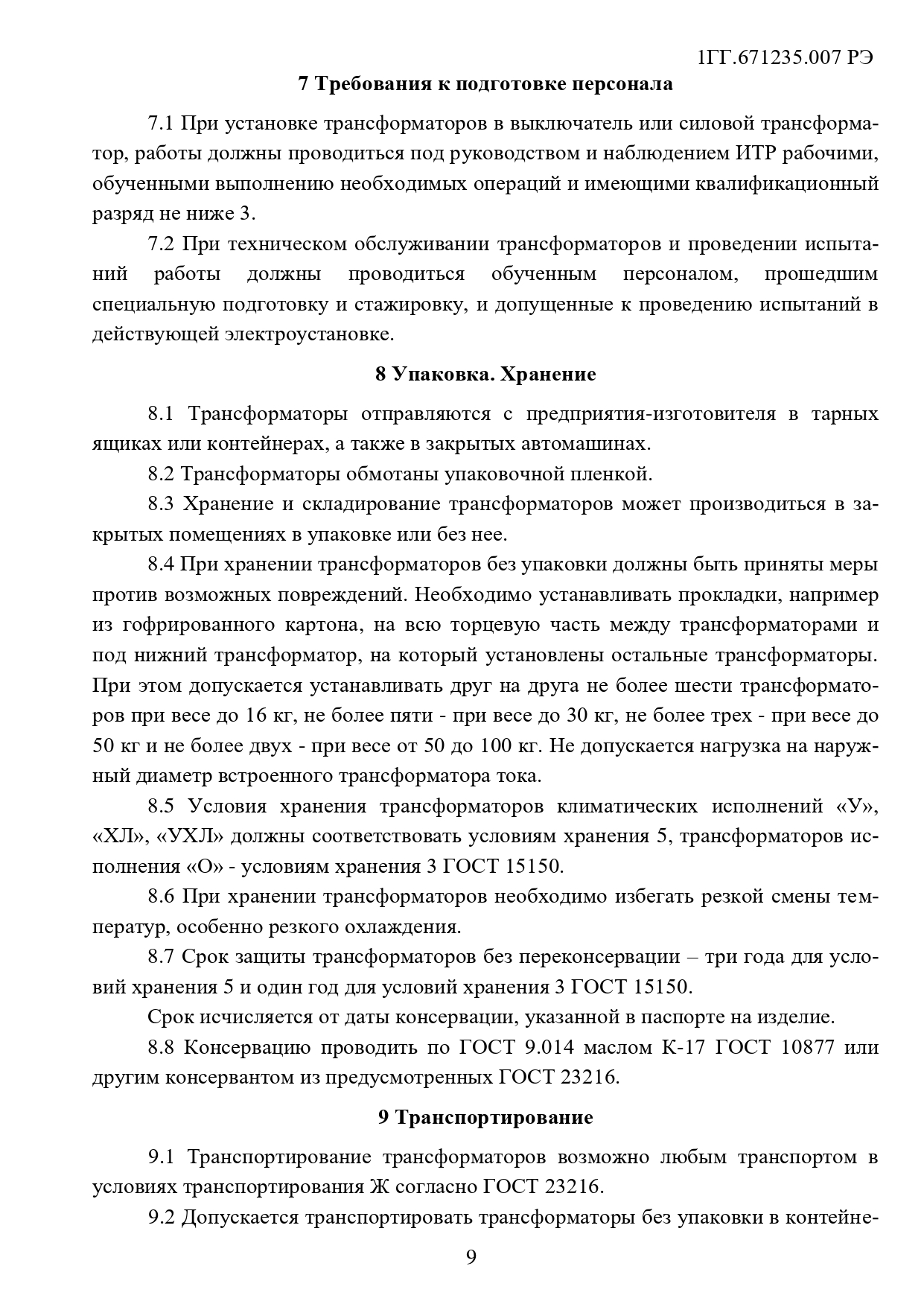

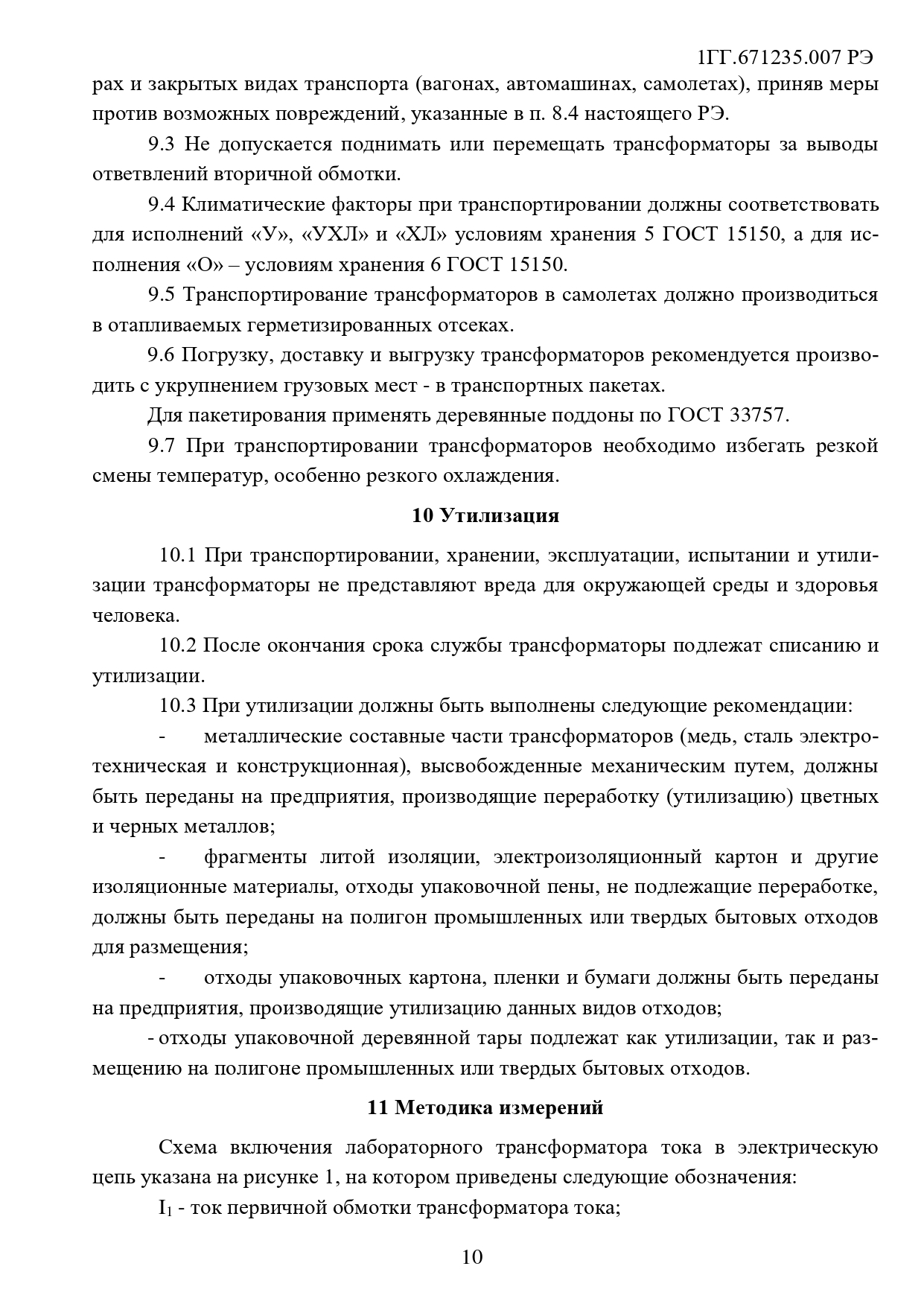

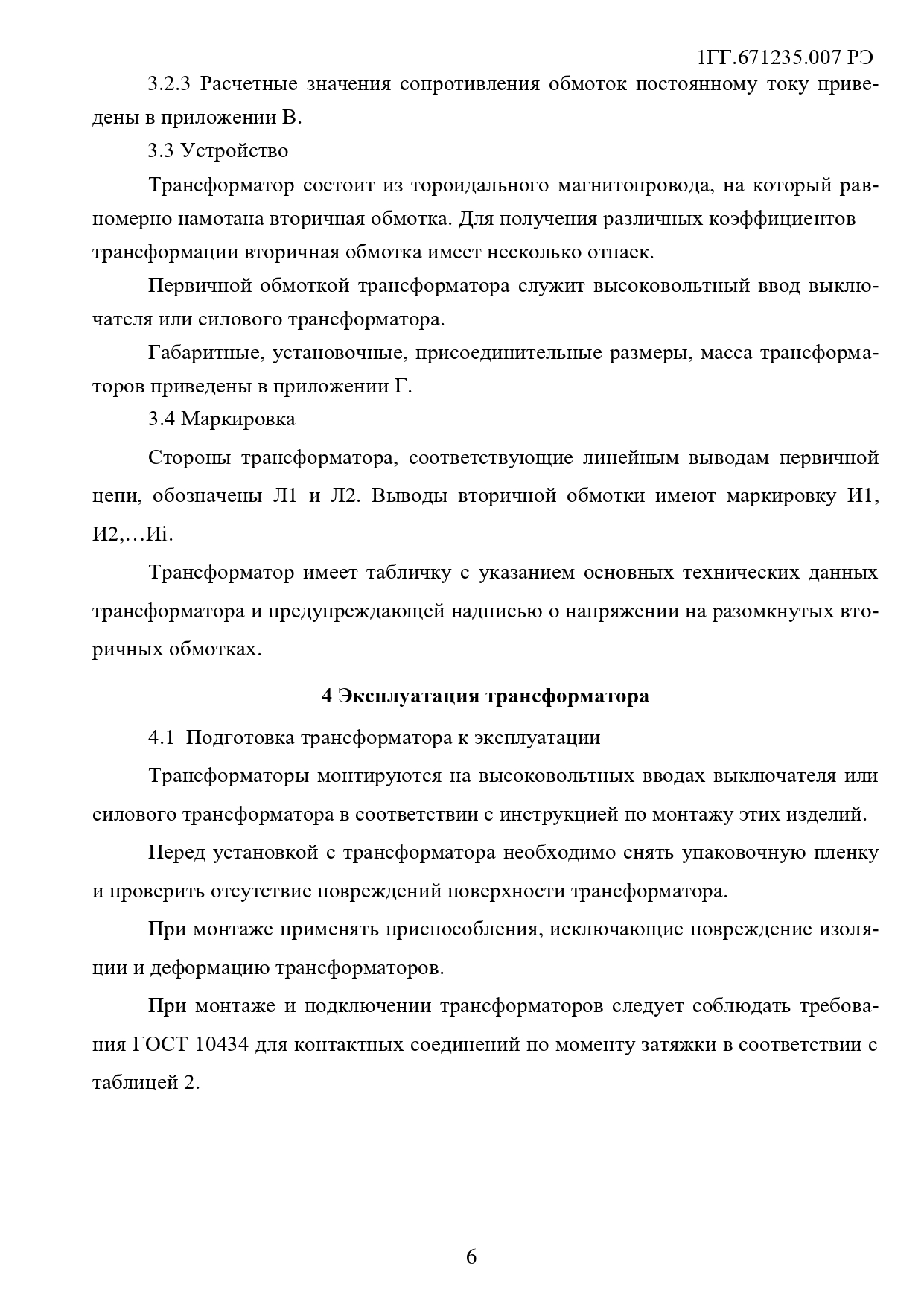

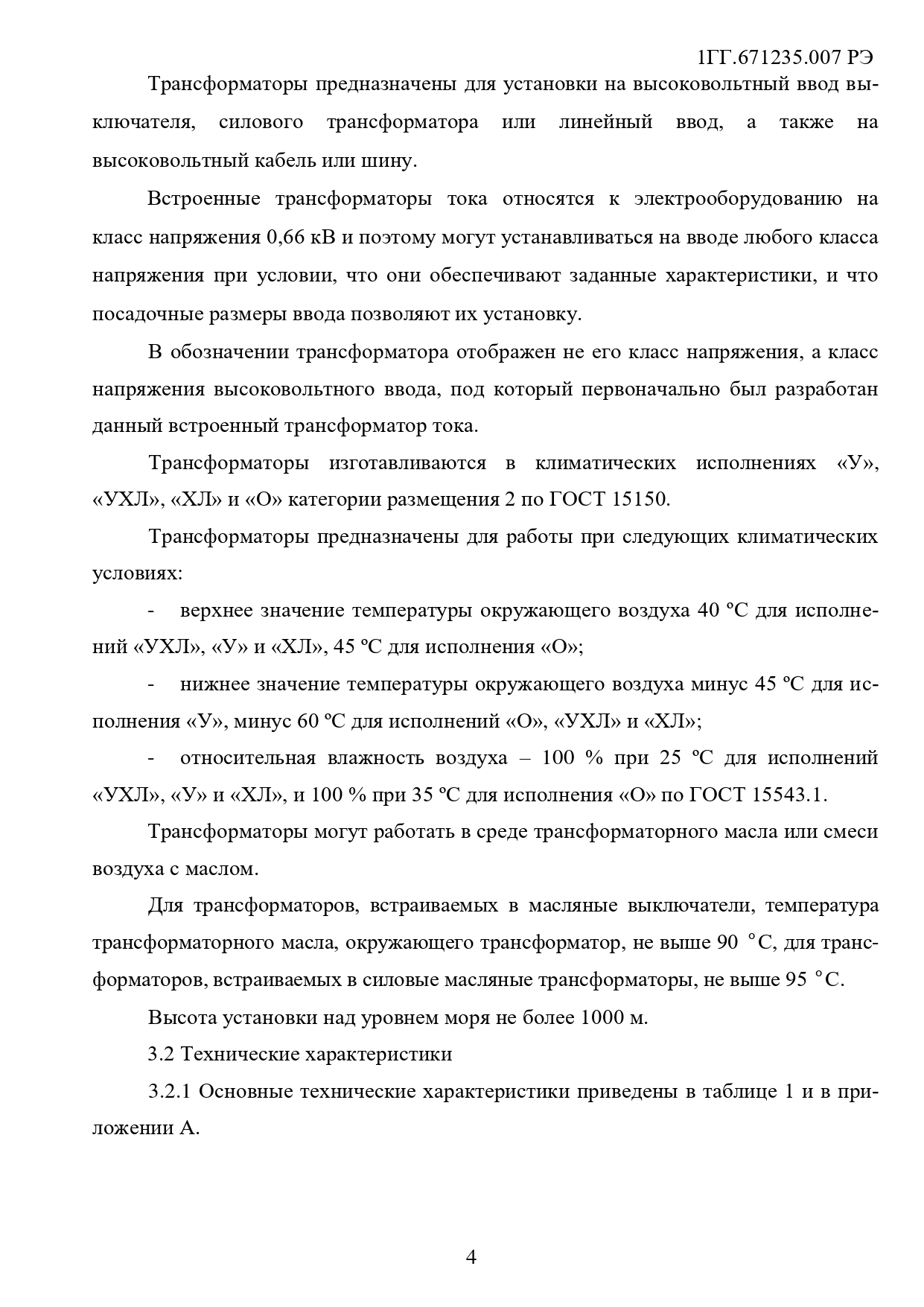

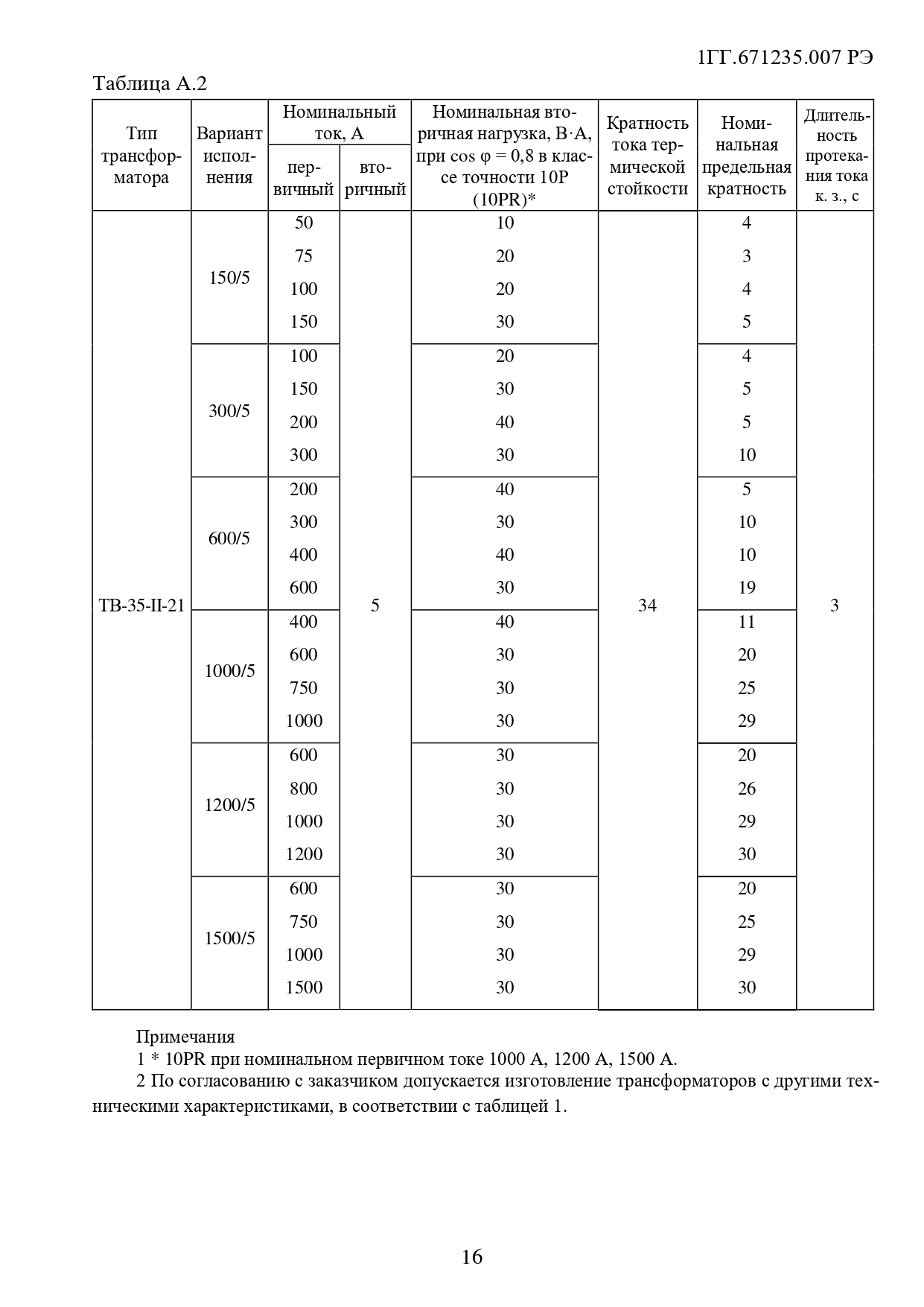

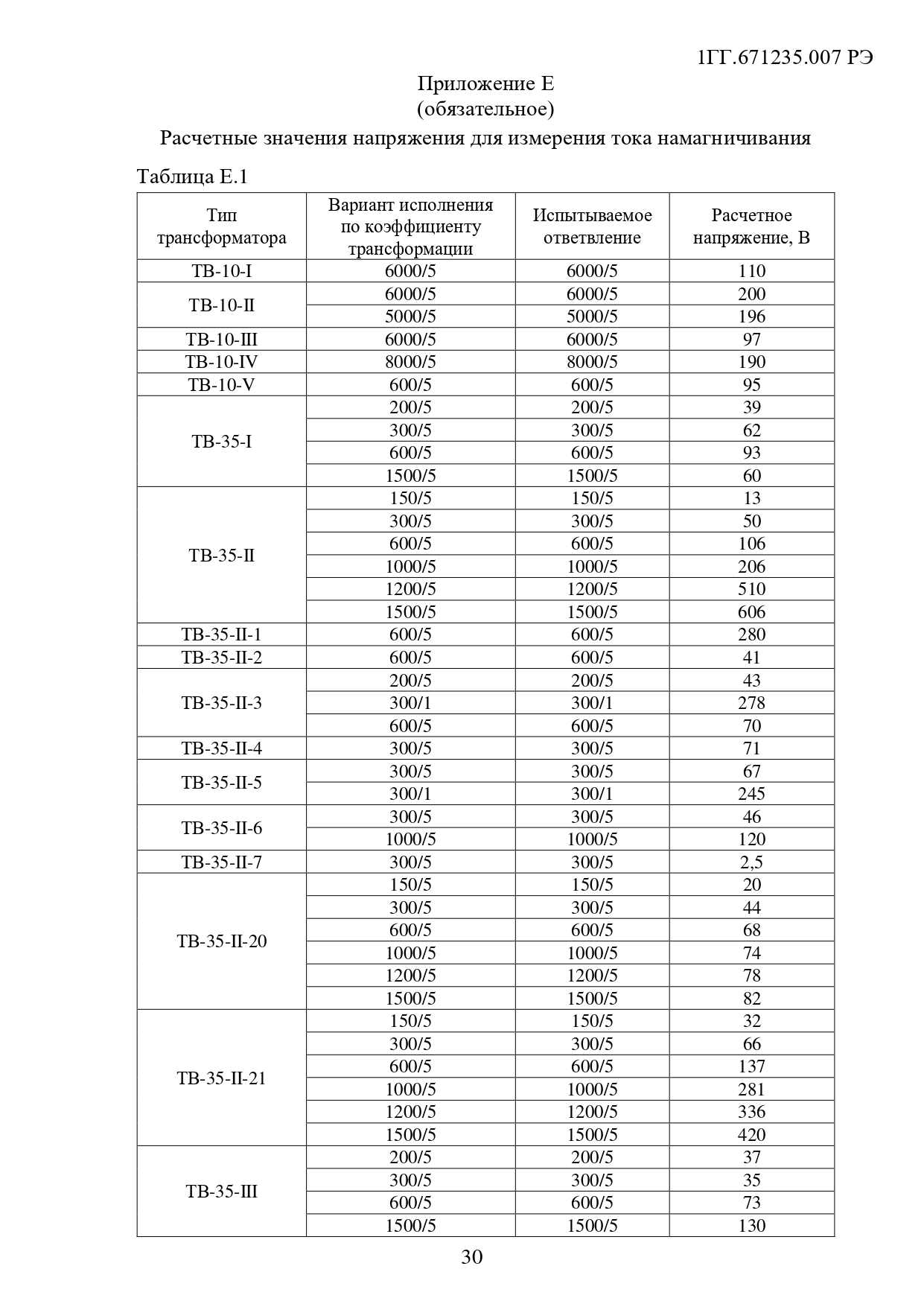

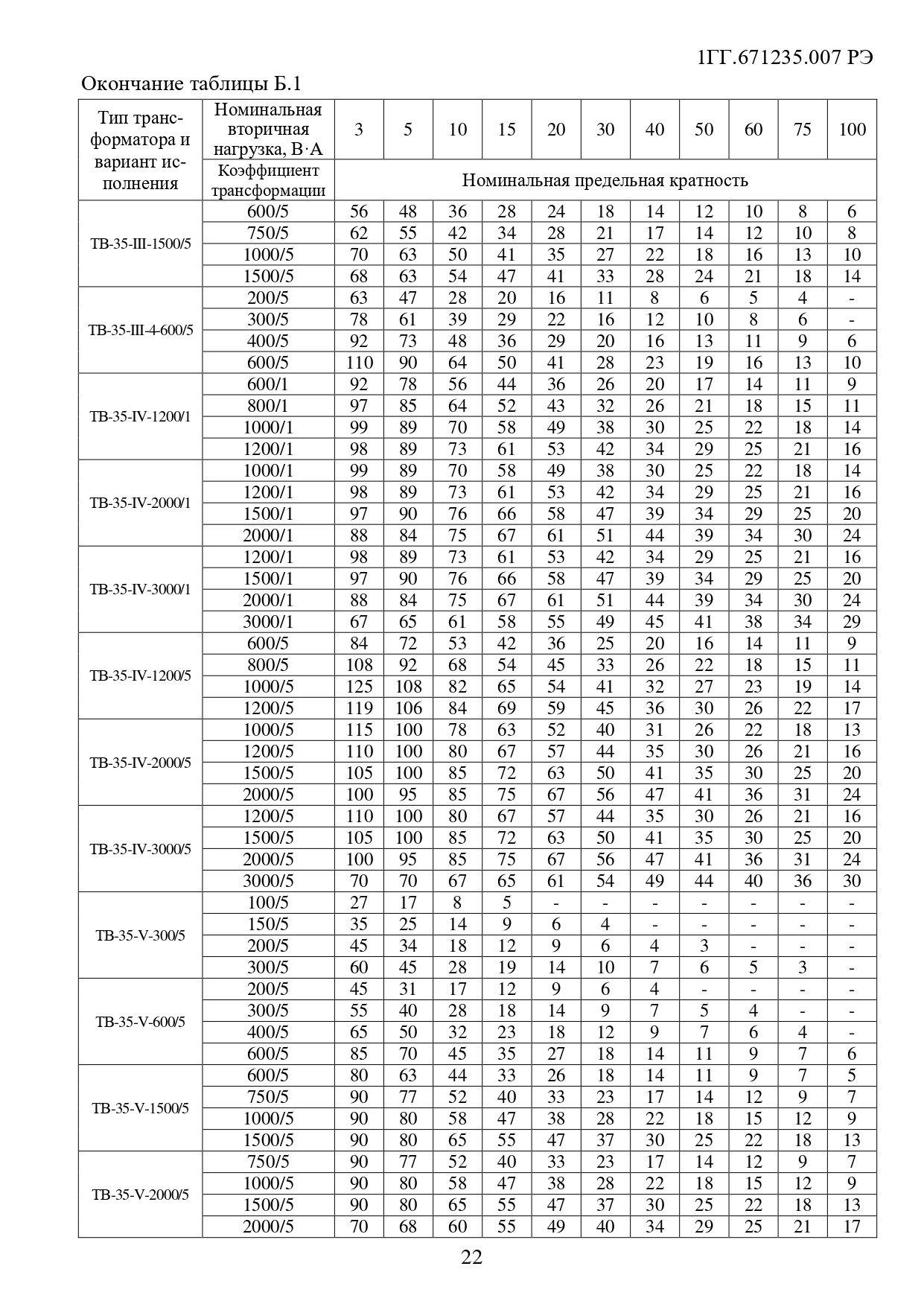

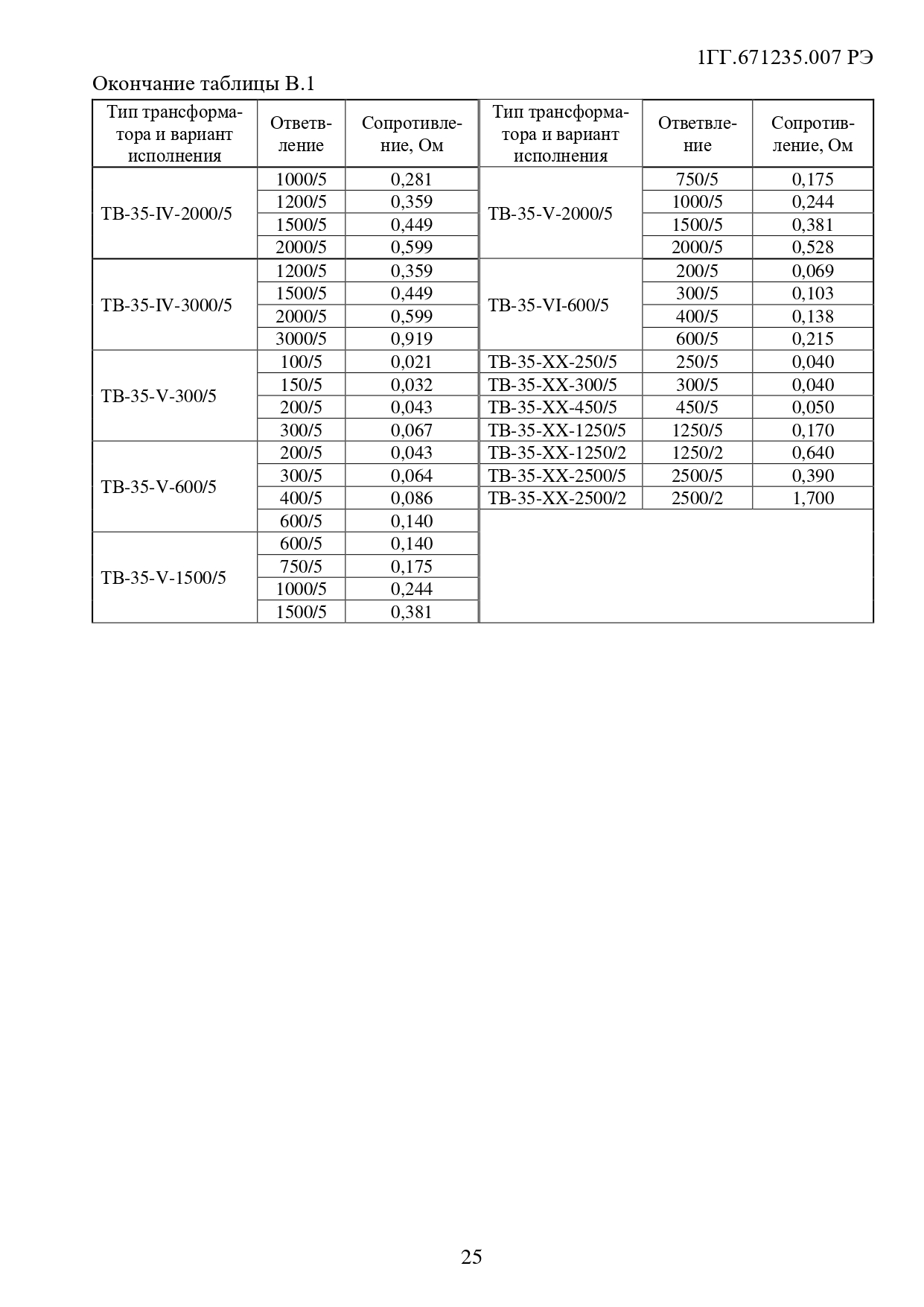

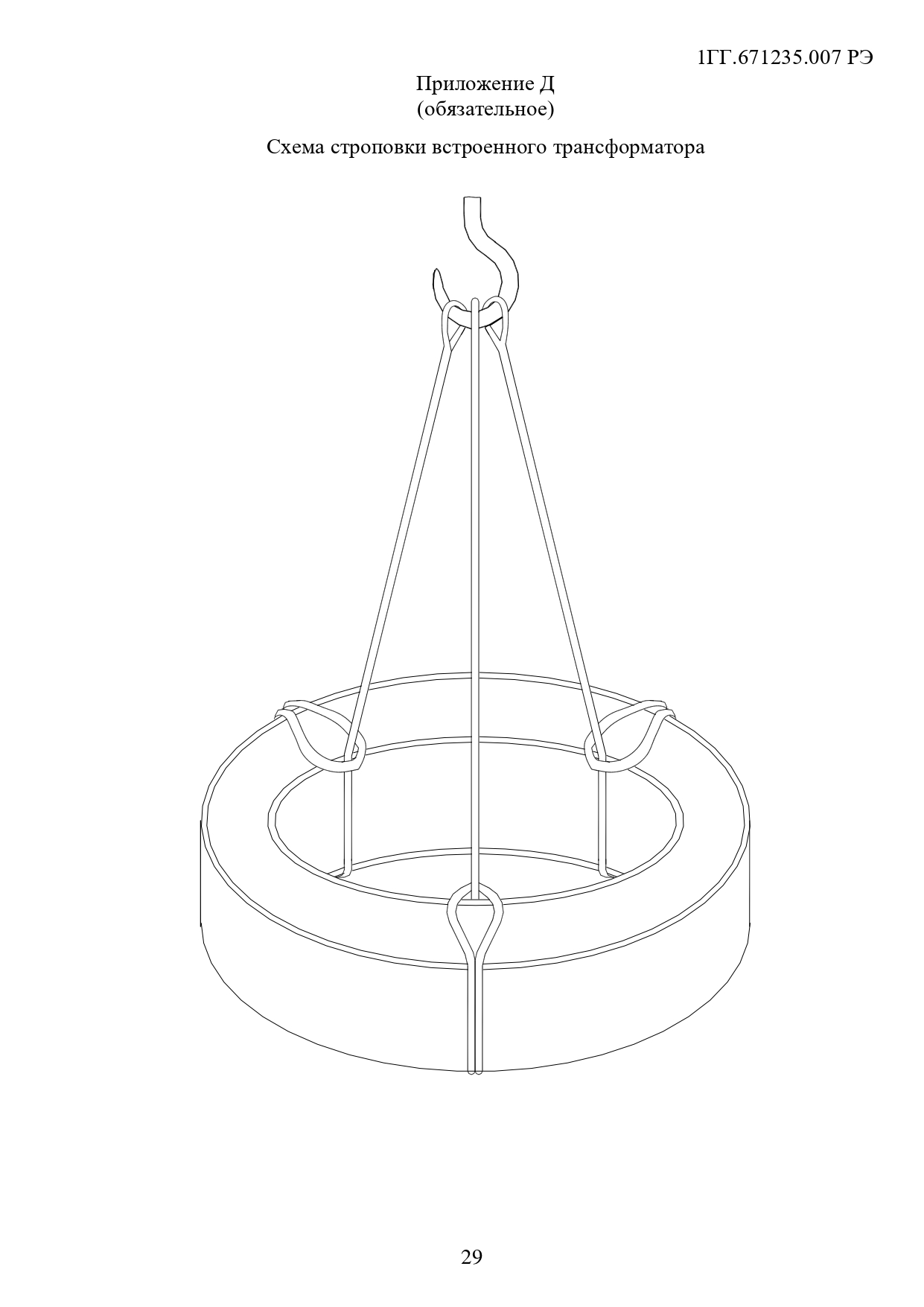

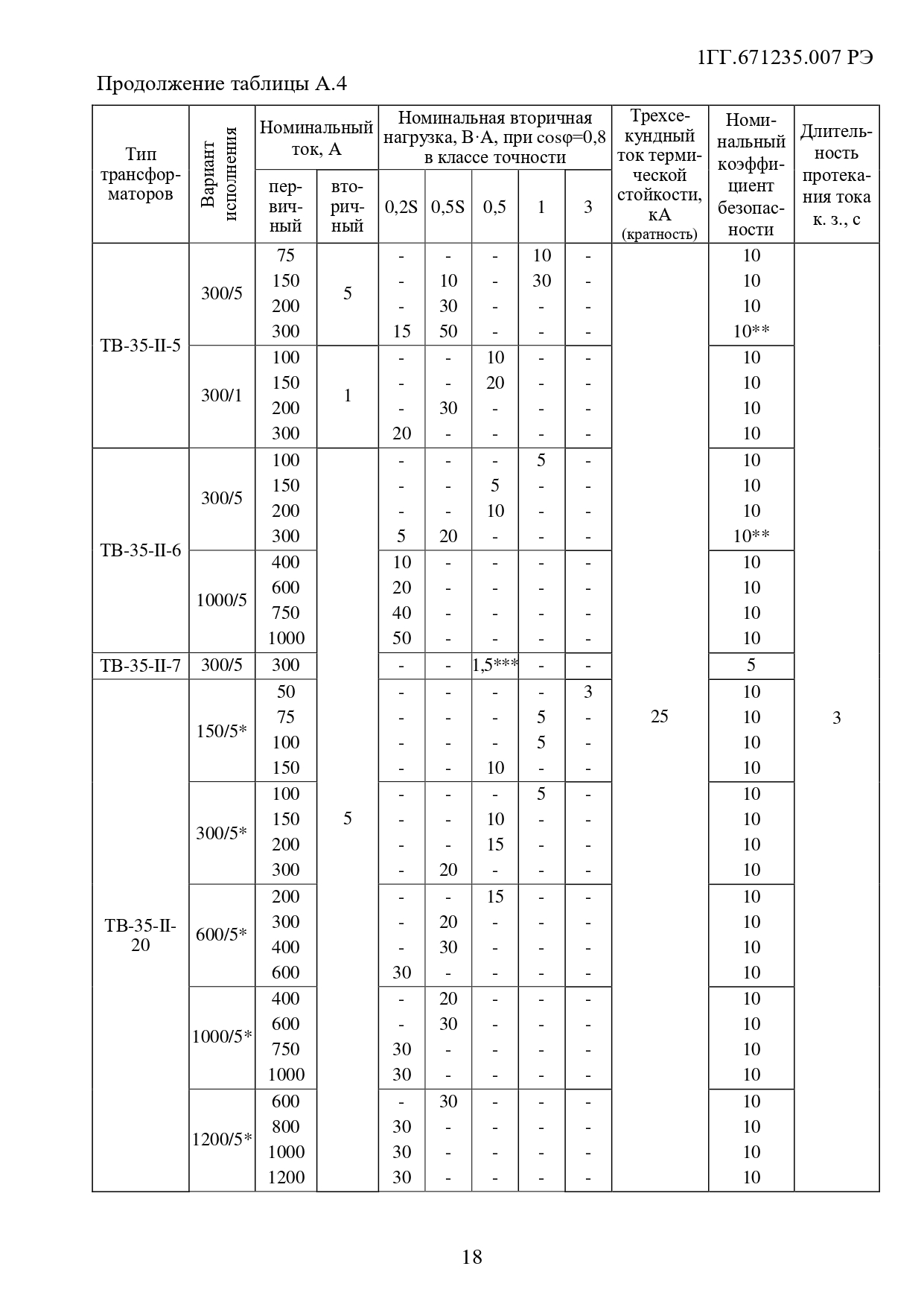

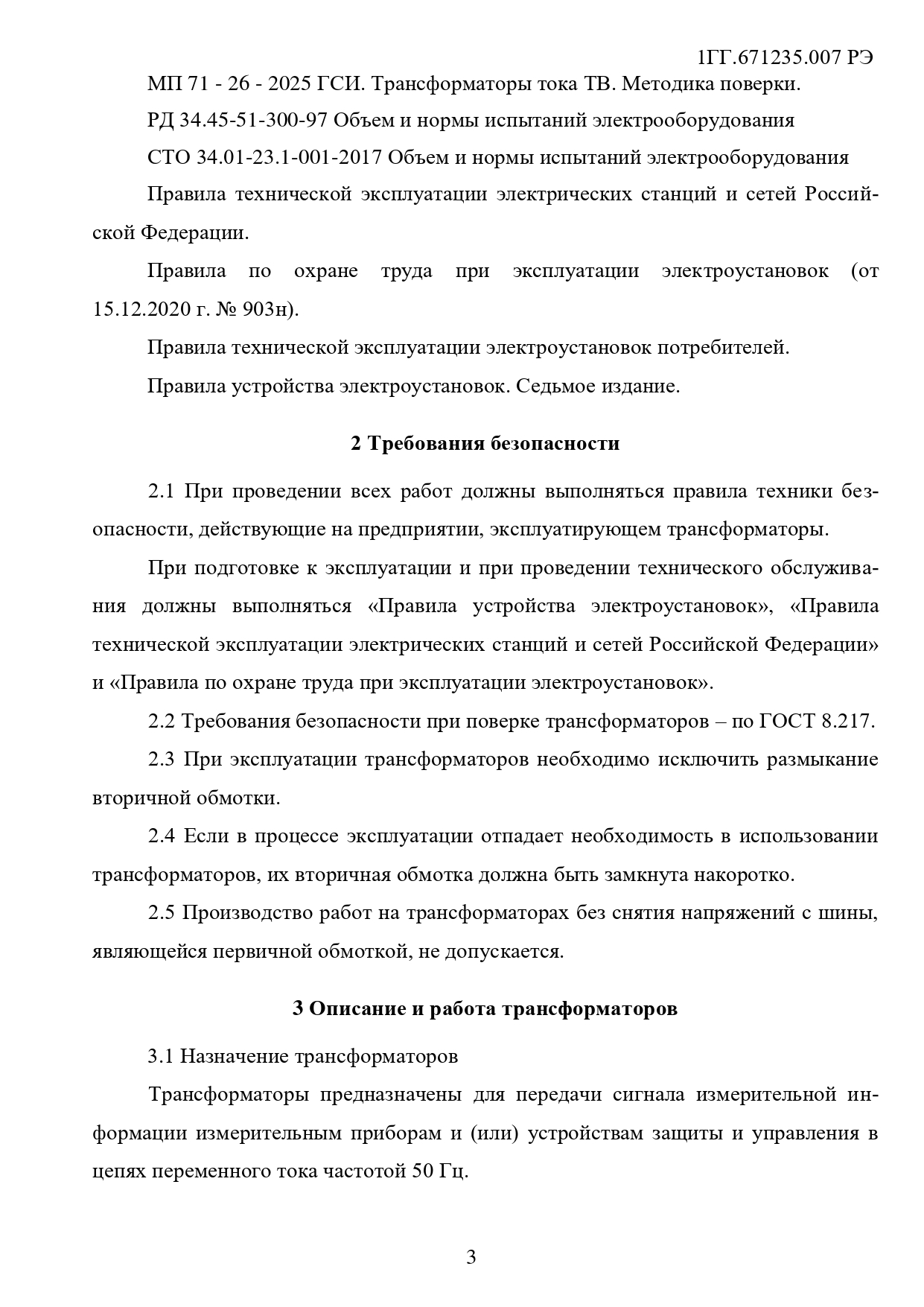

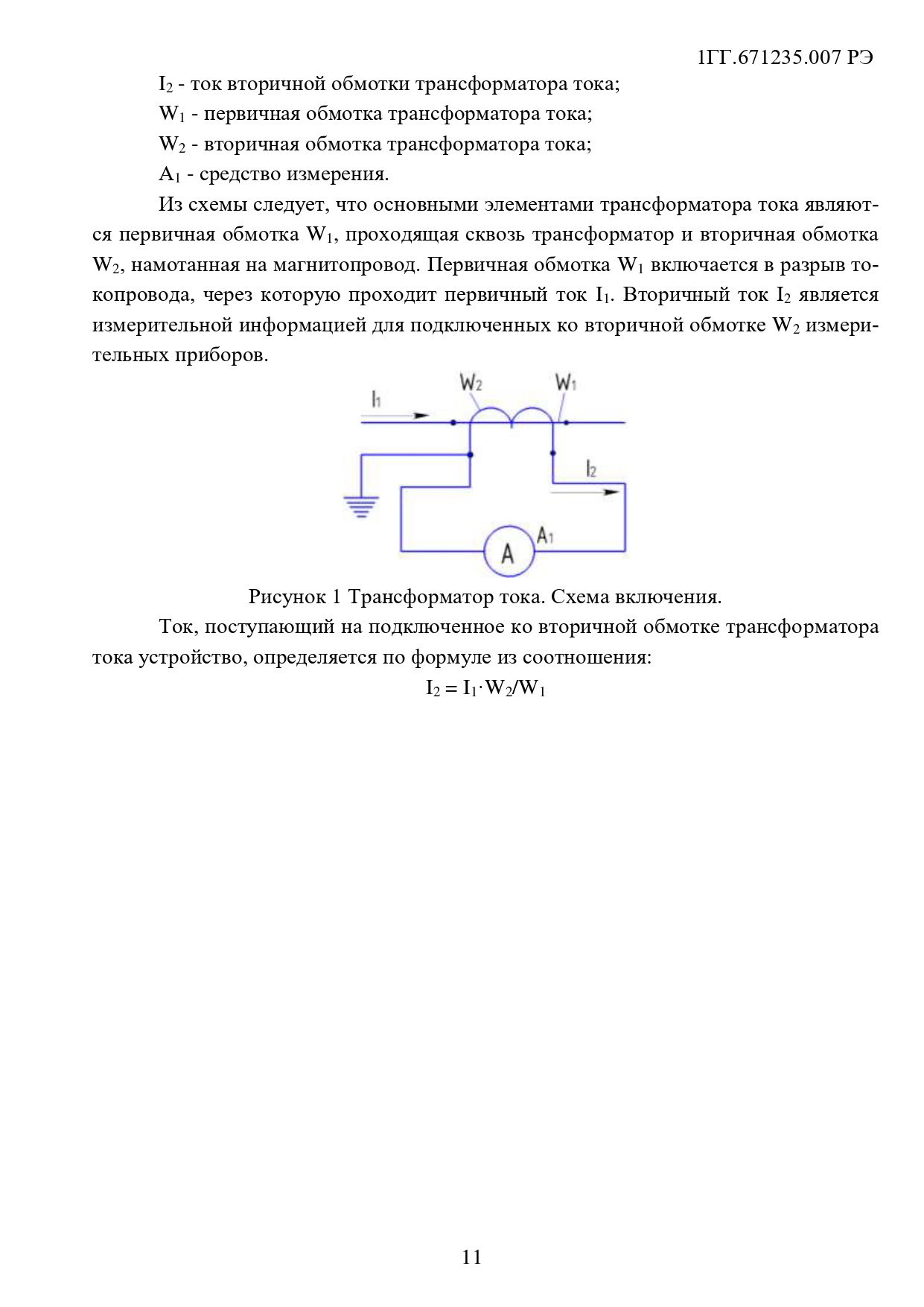

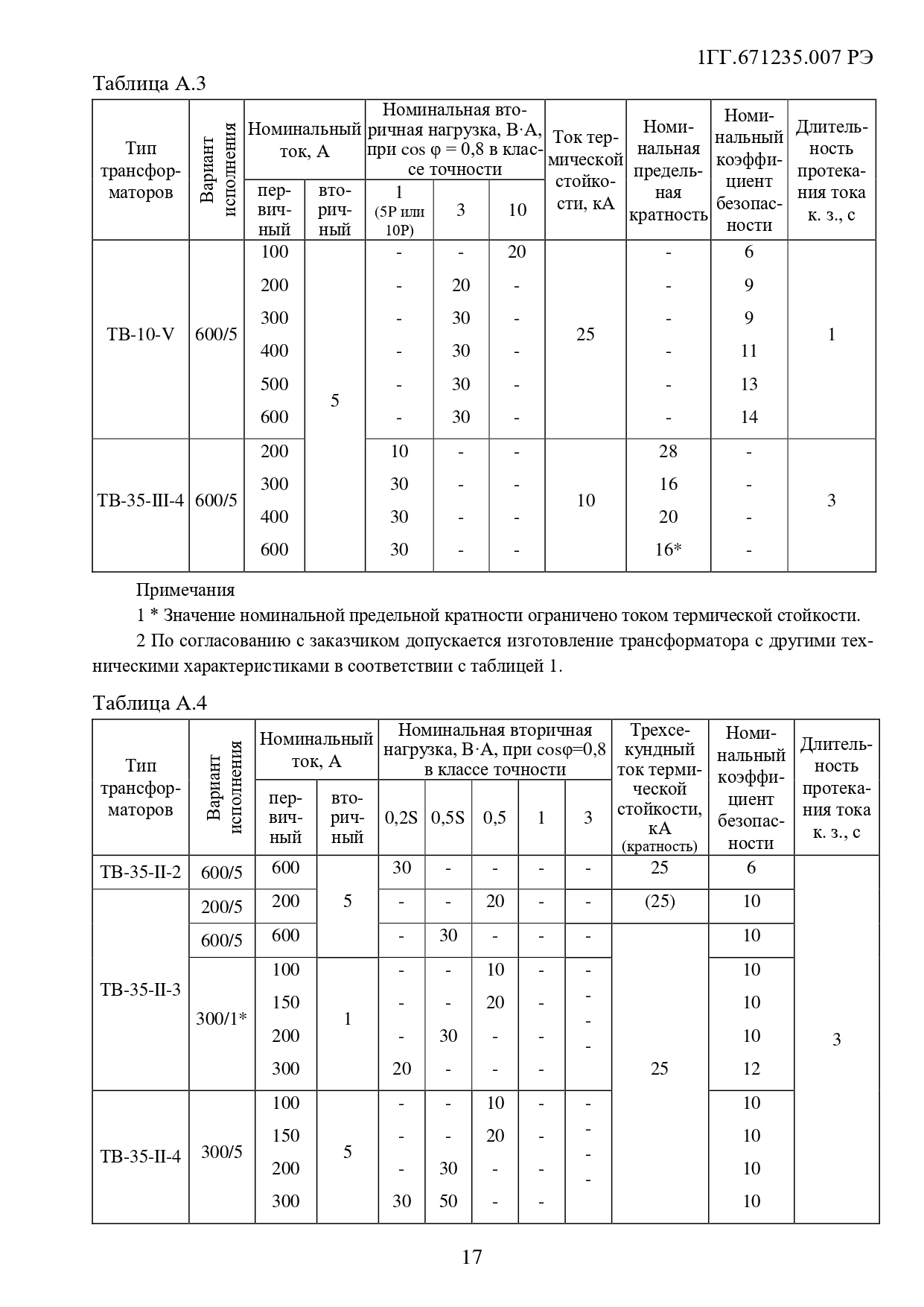

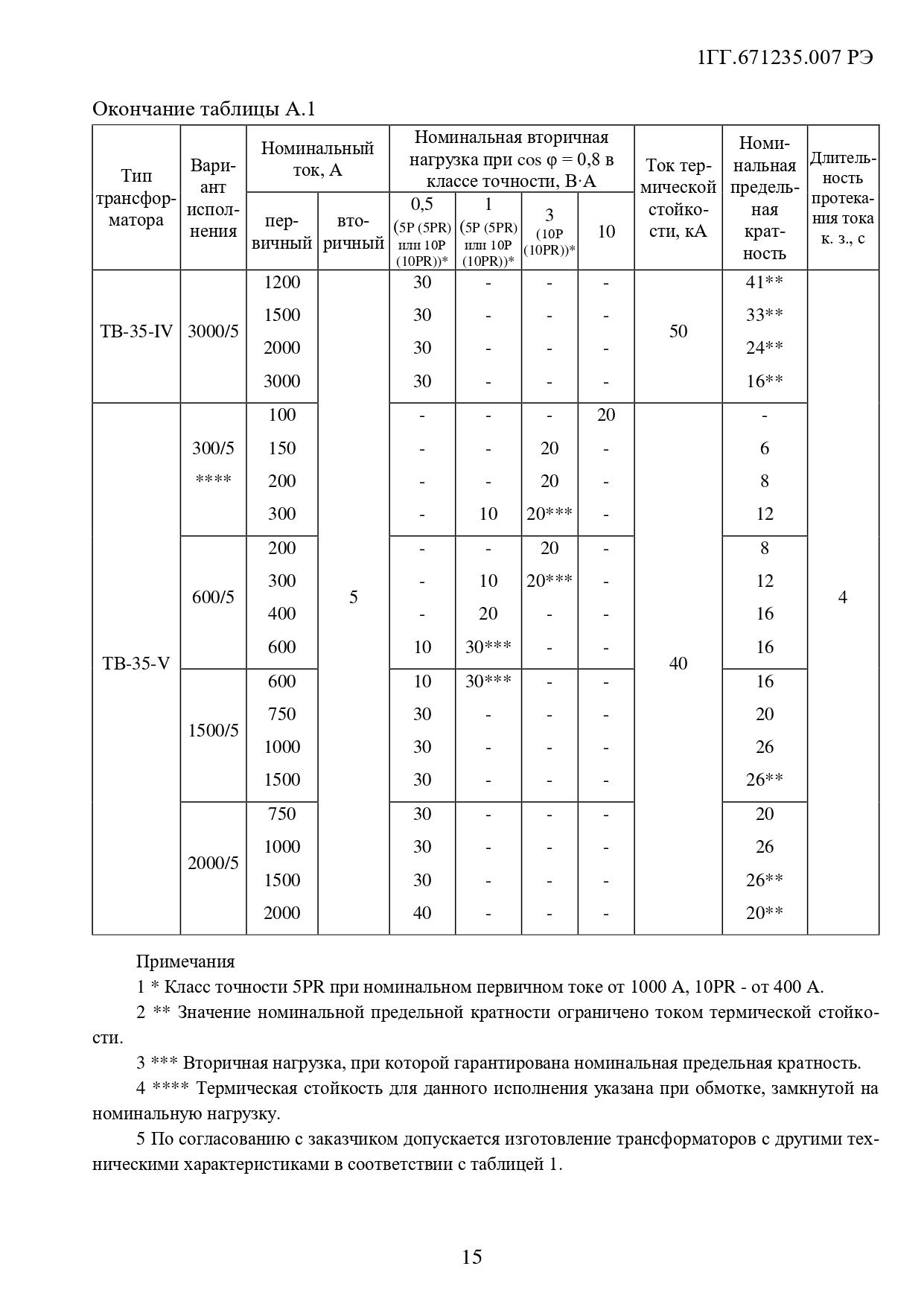

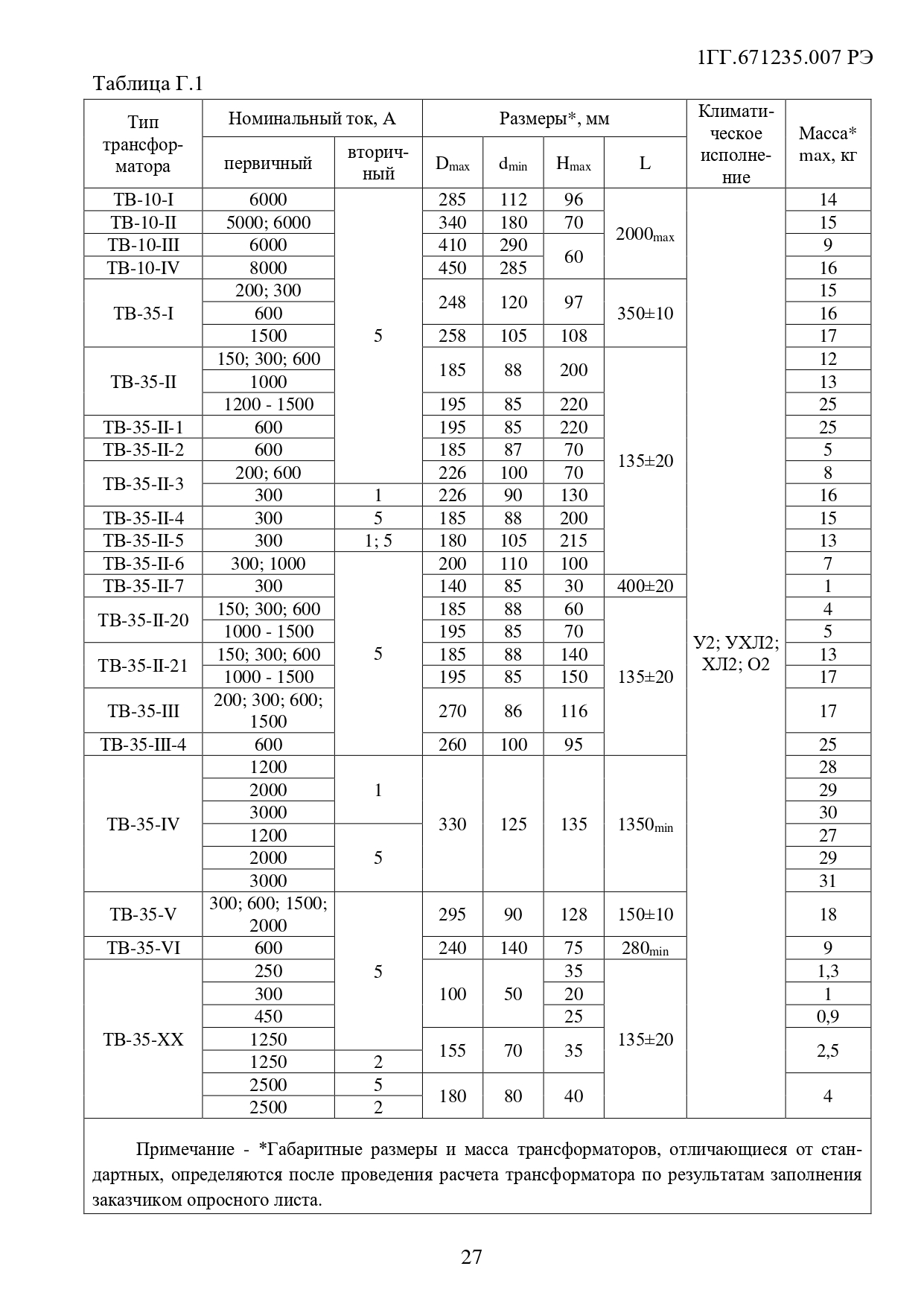

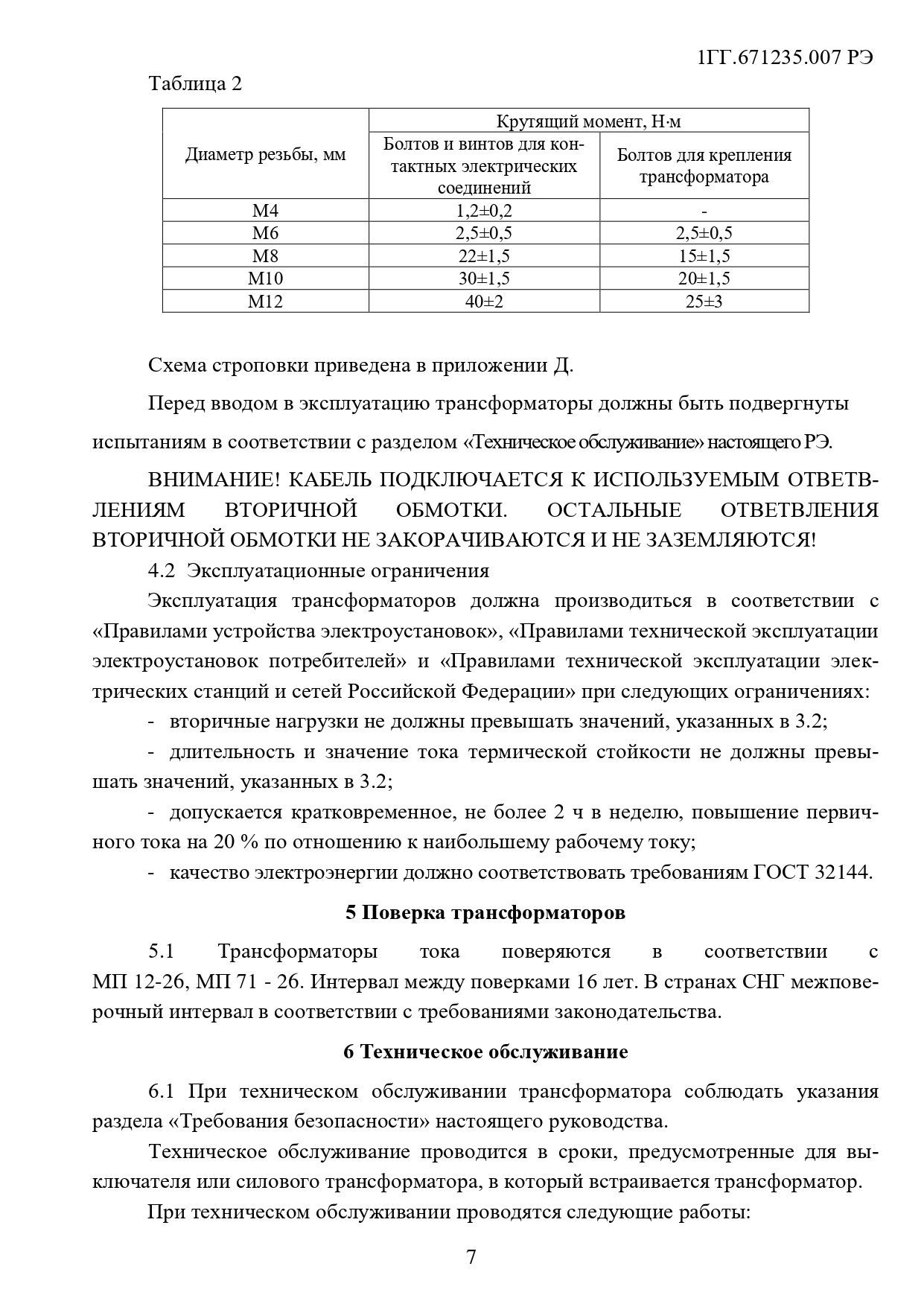

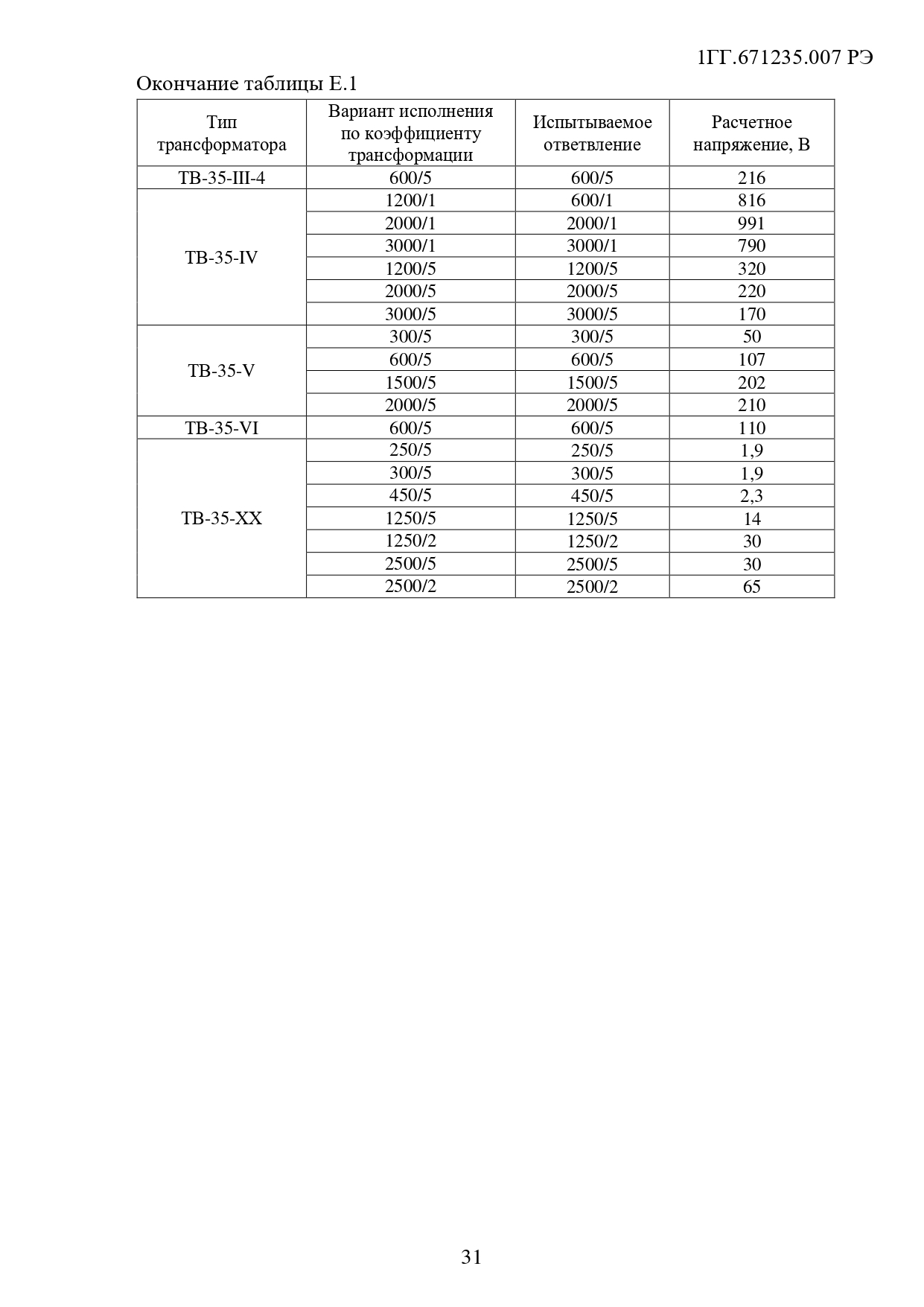

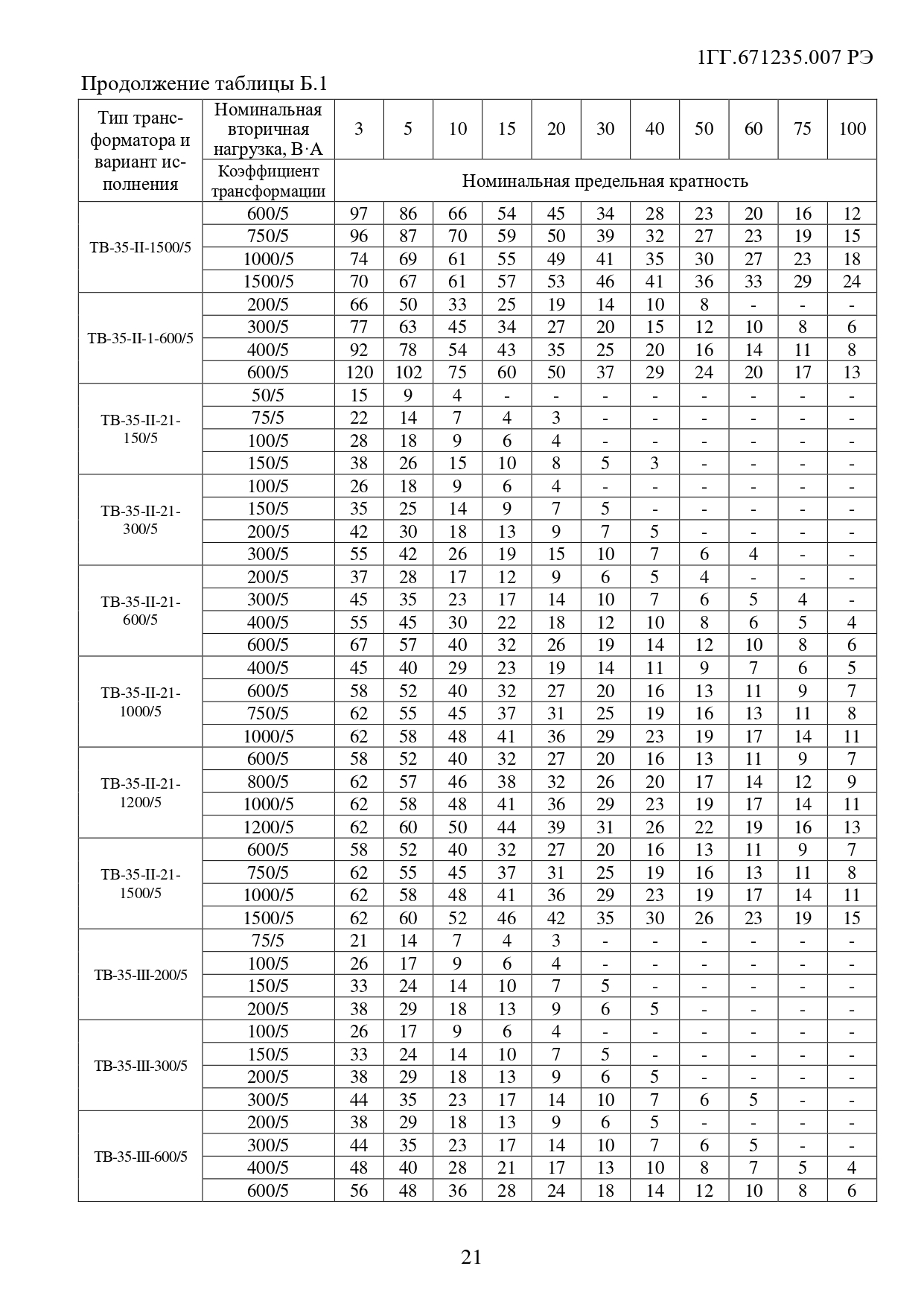

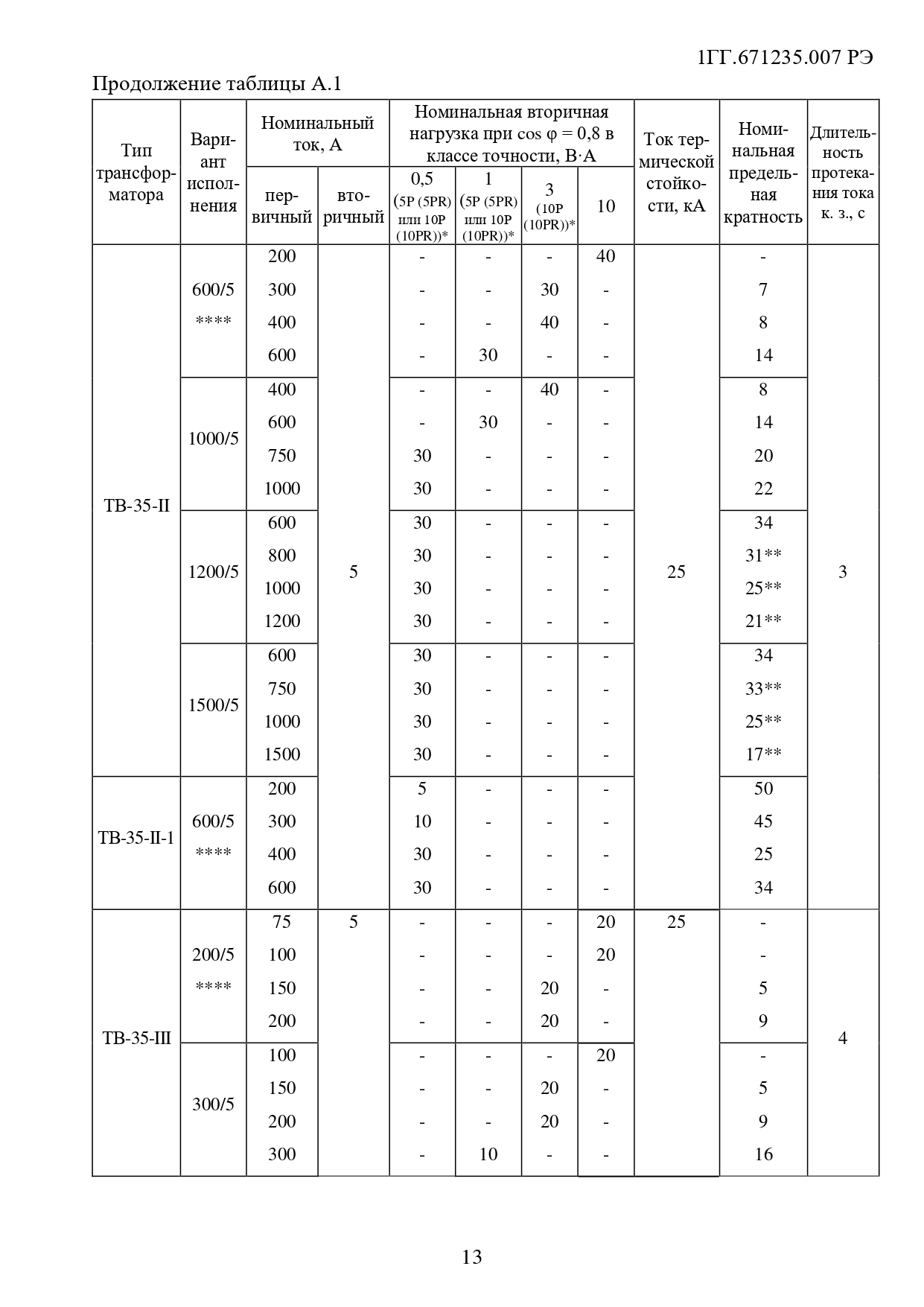

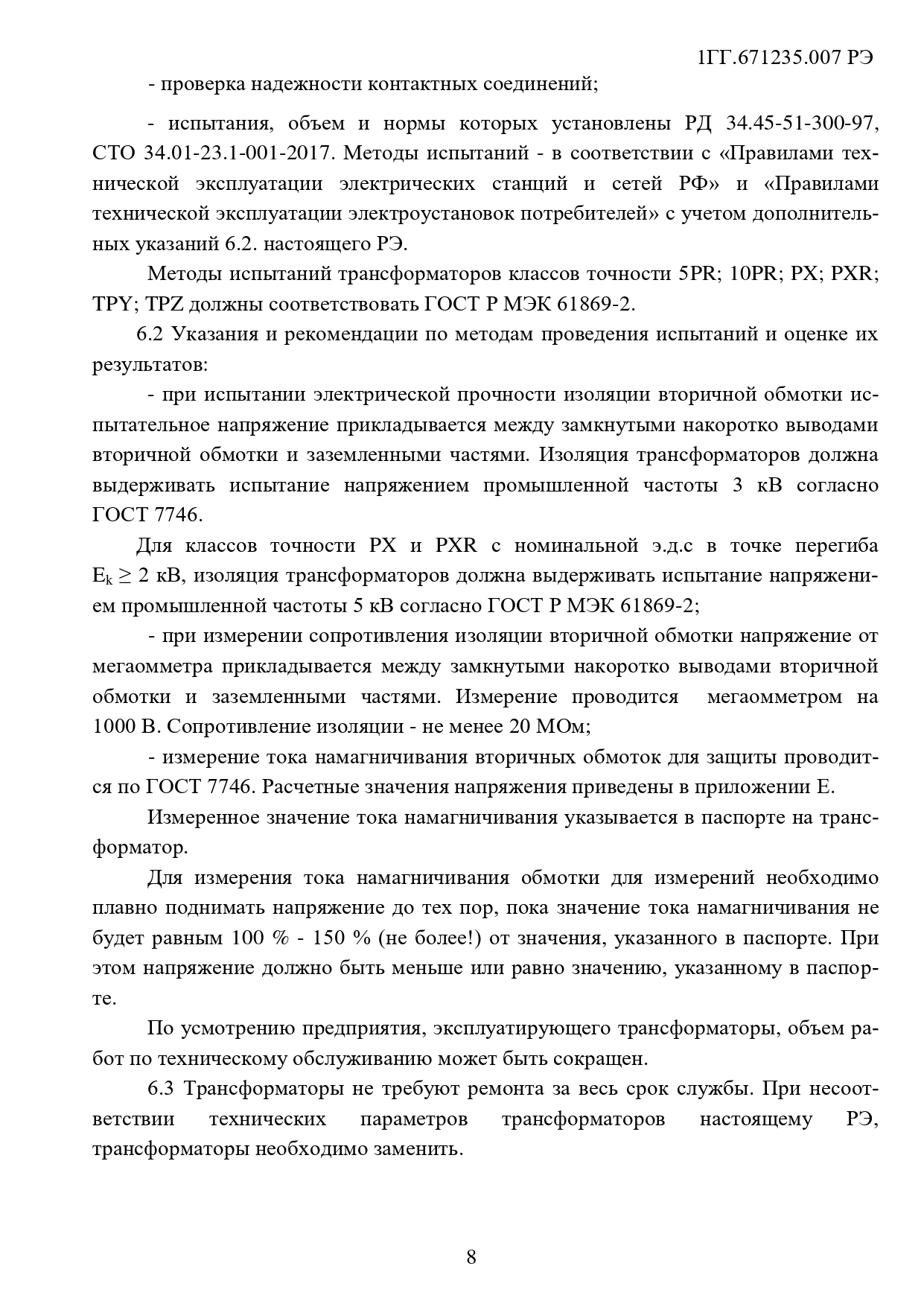

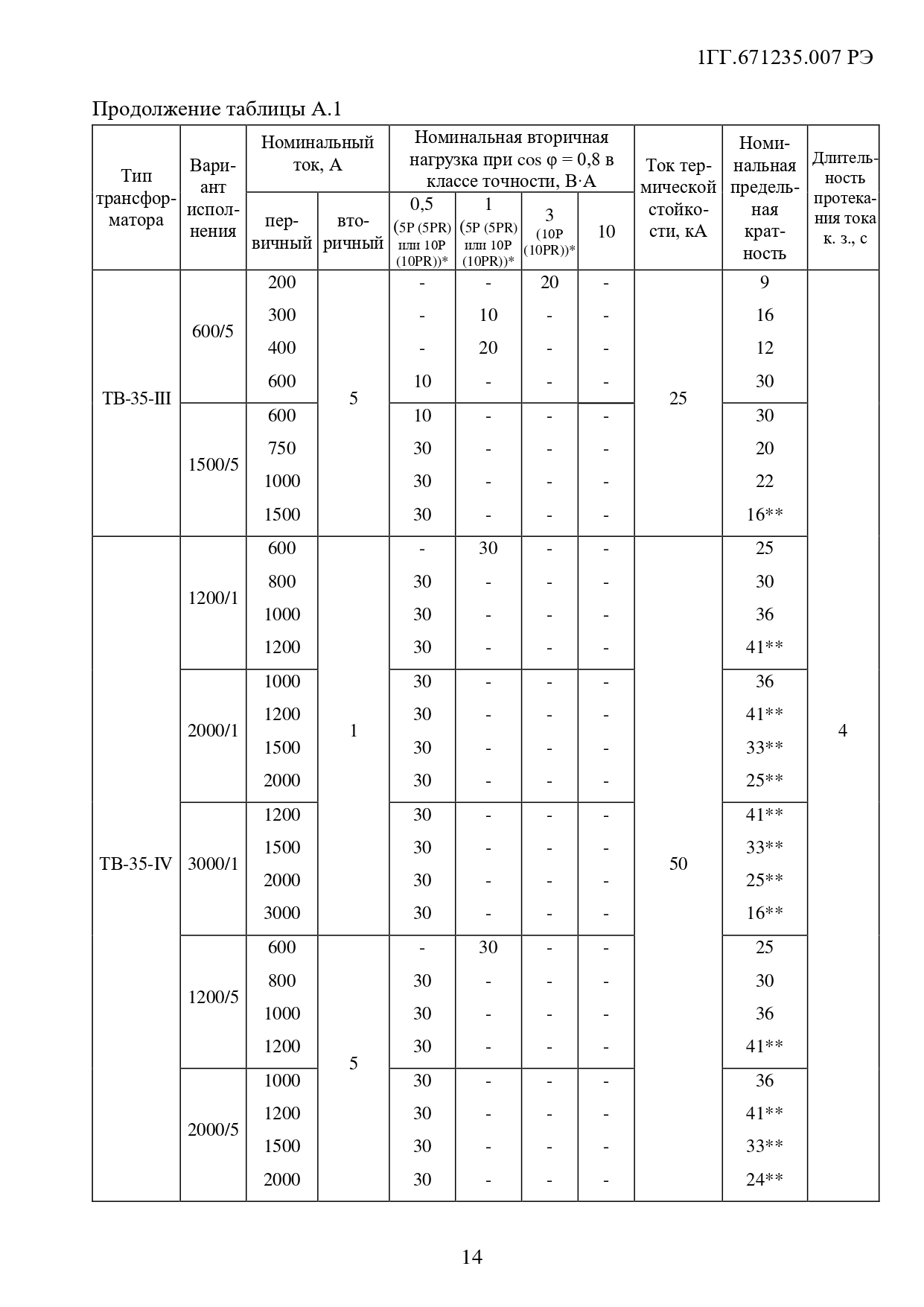

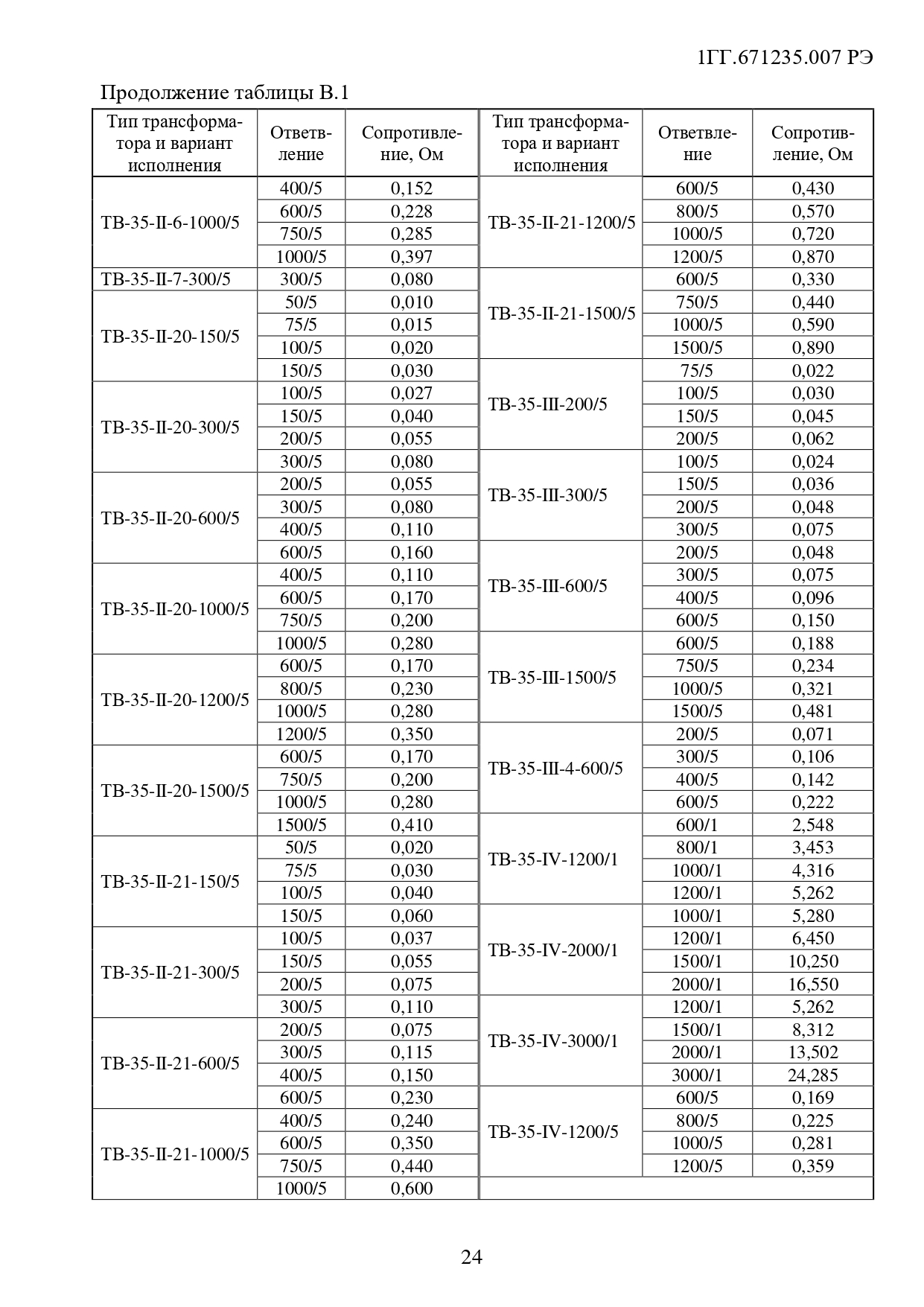

Руководство по эксплуатации ТВ-10, ТВ-35

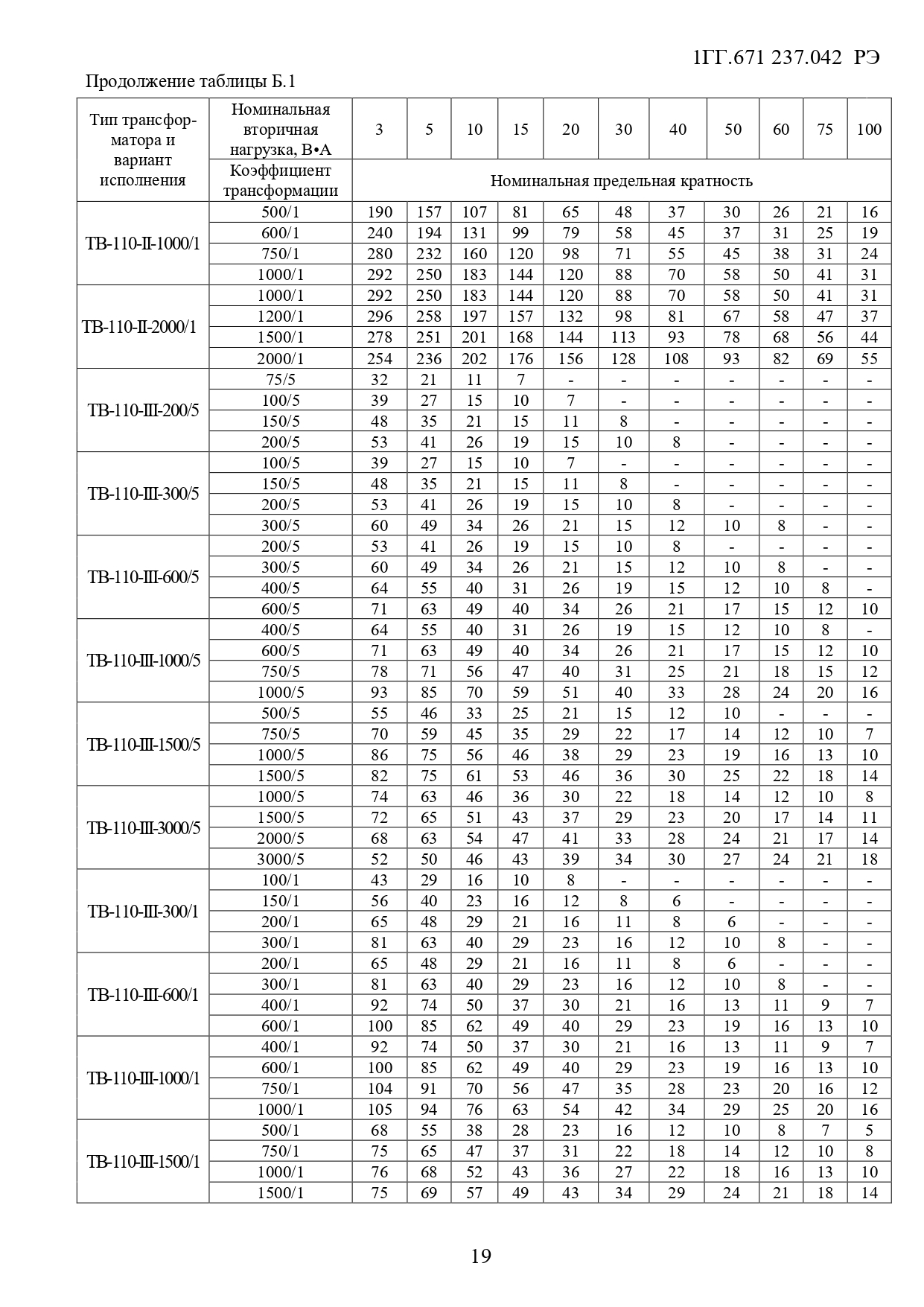

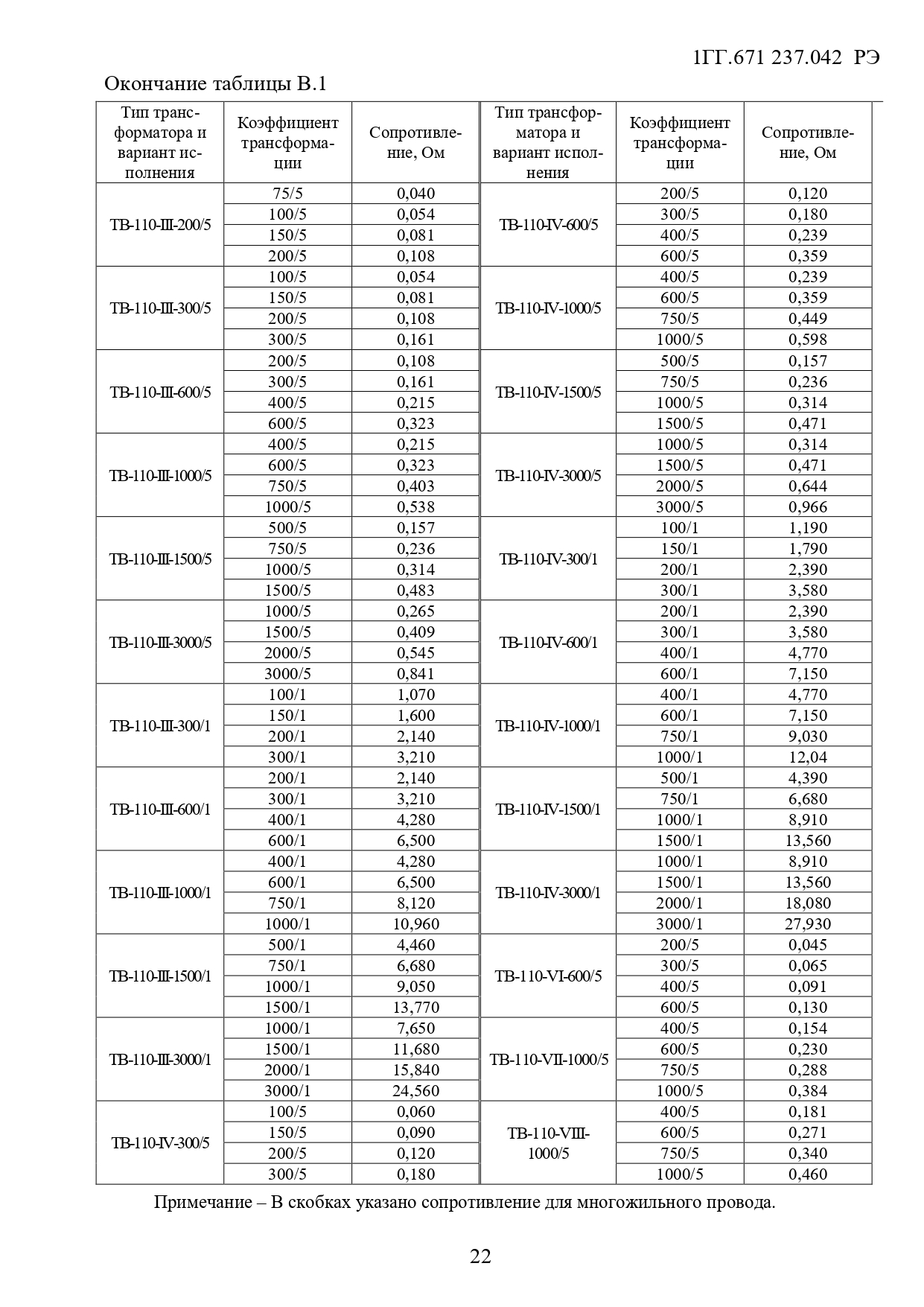

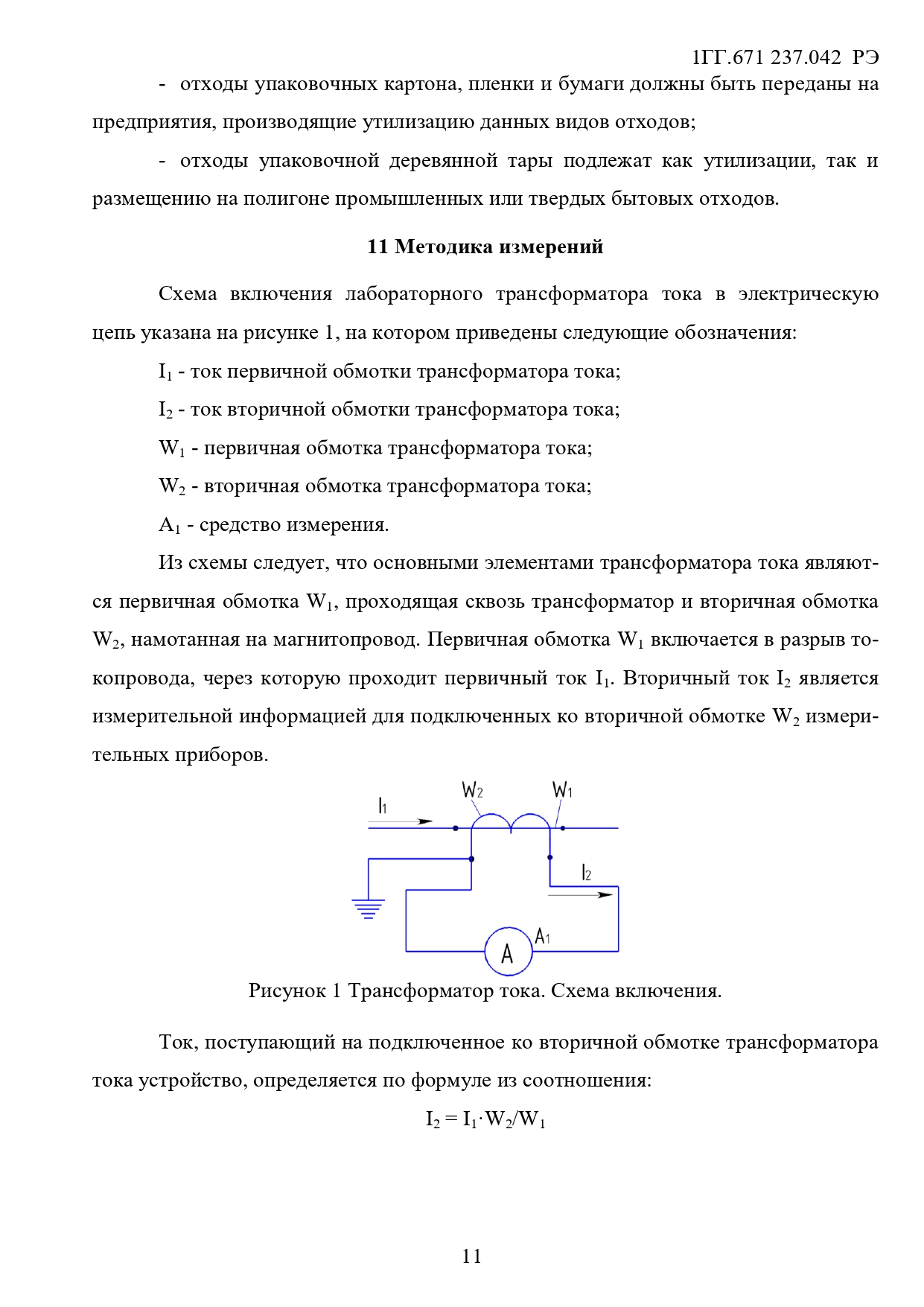

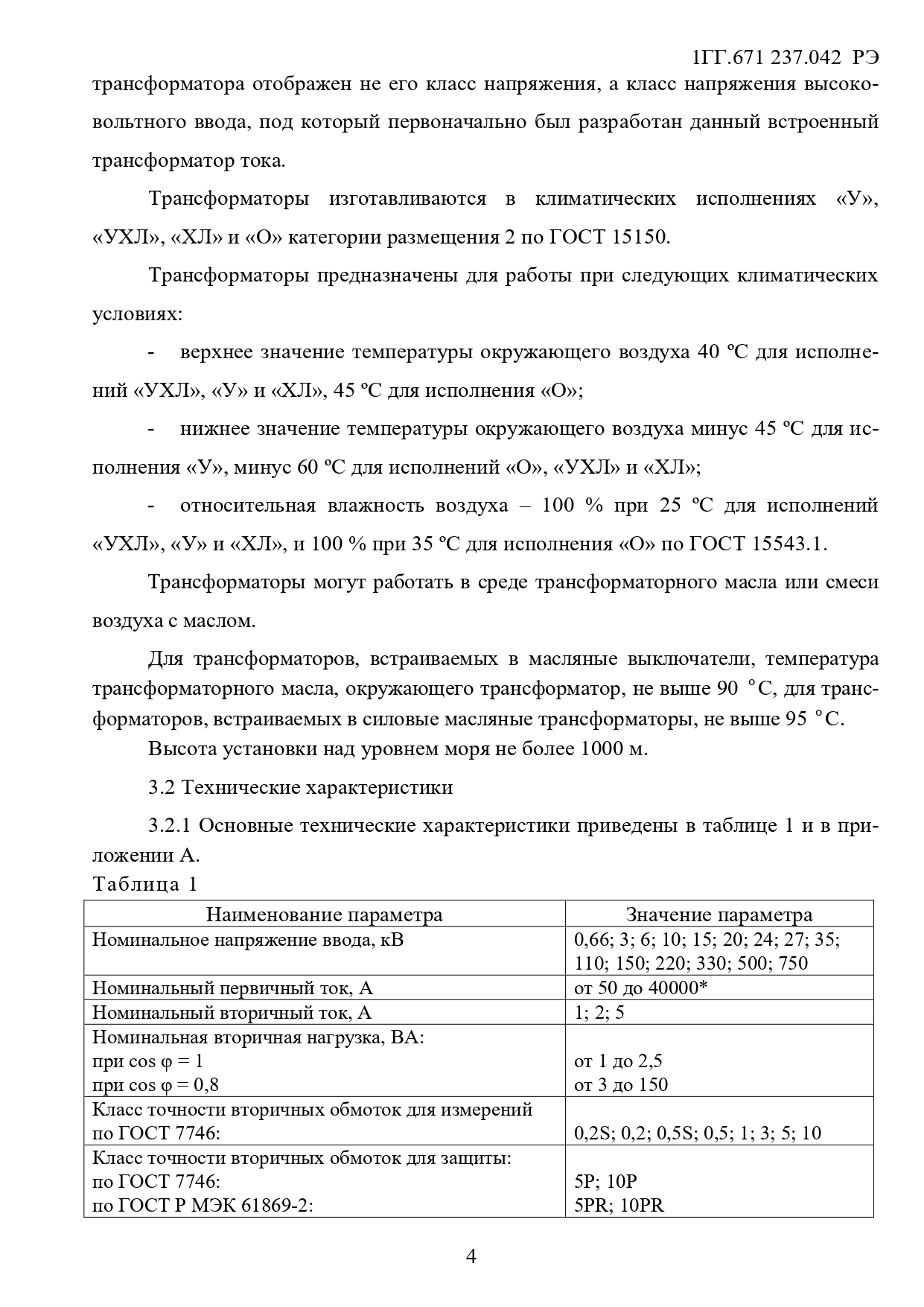

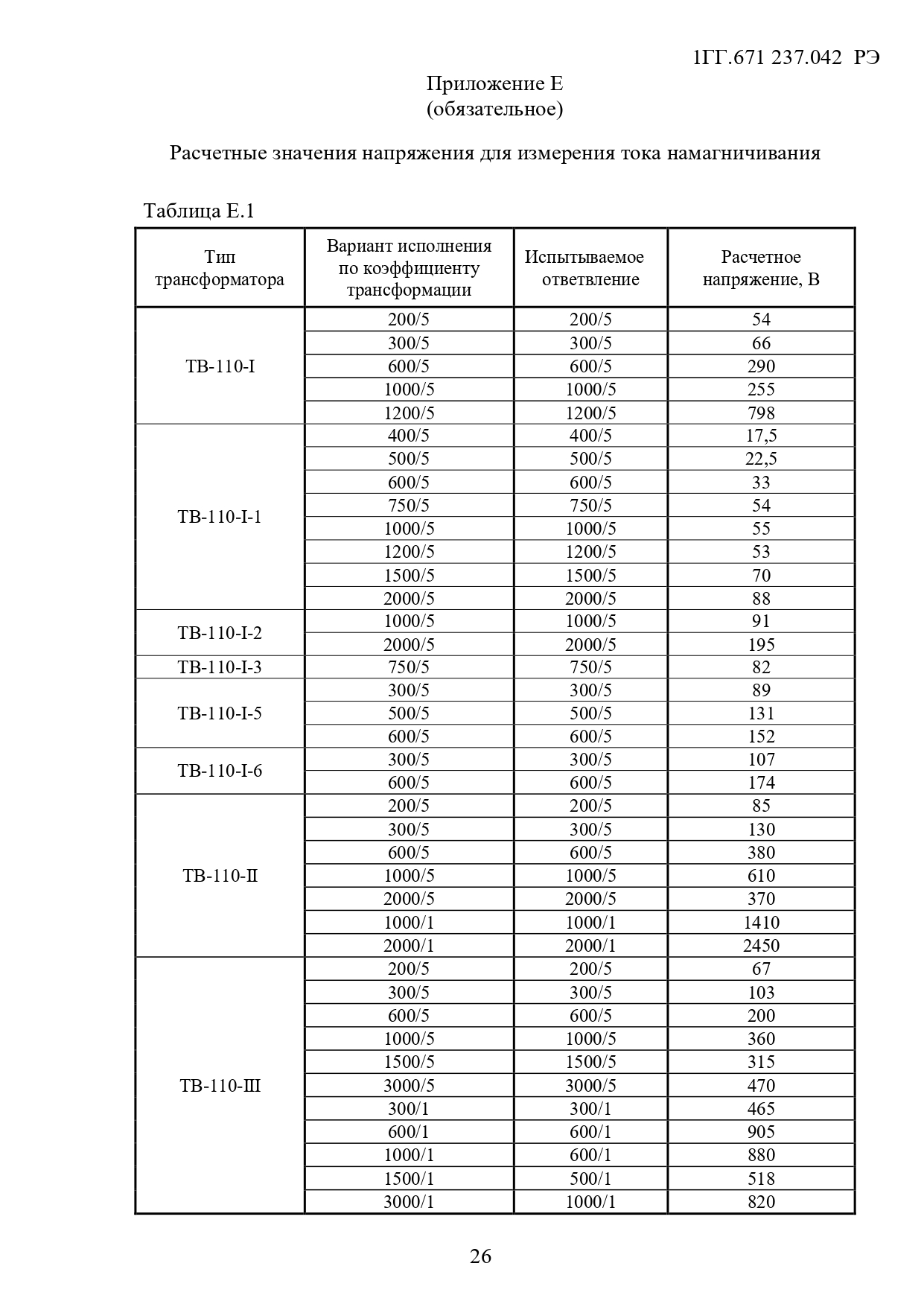

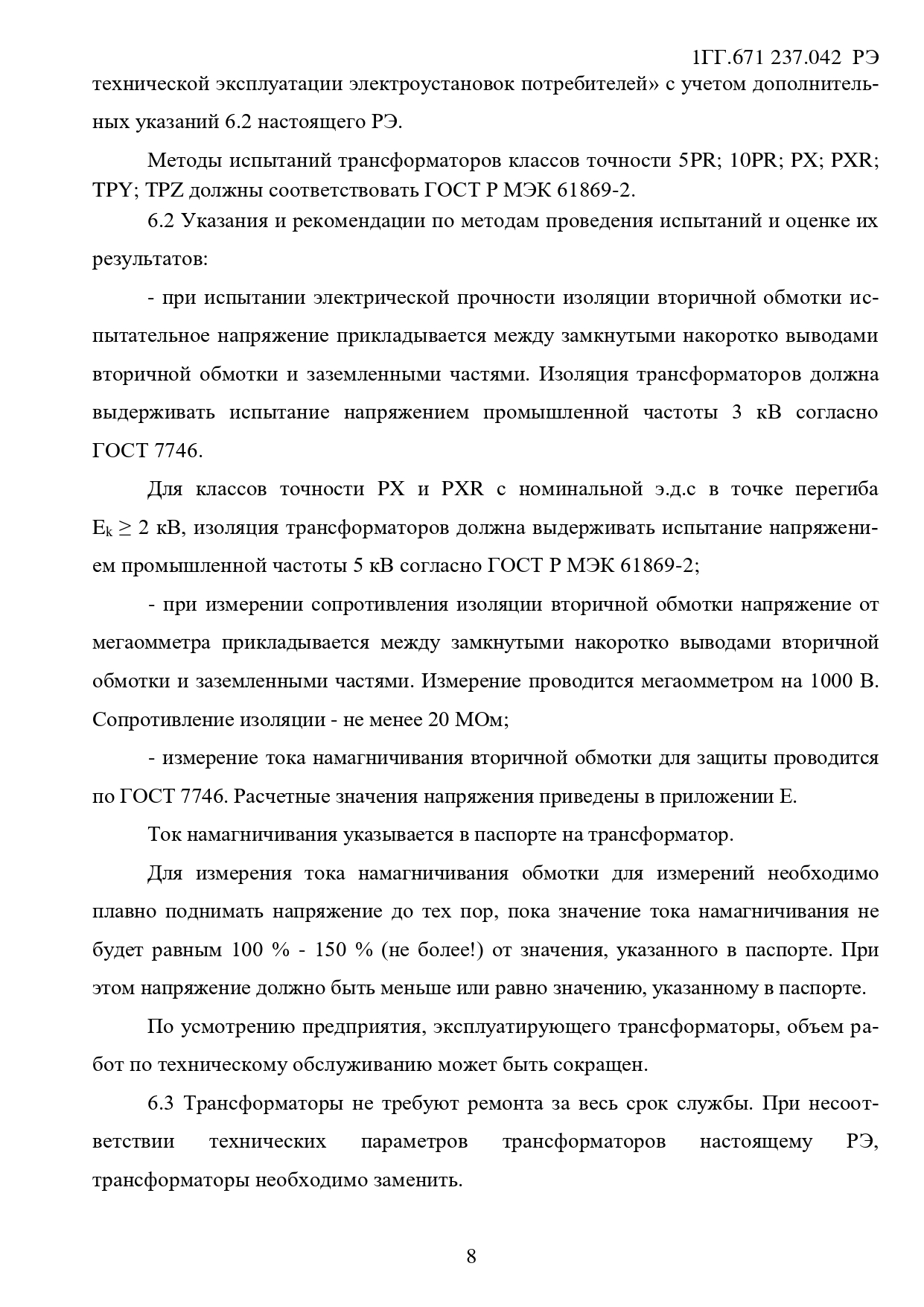

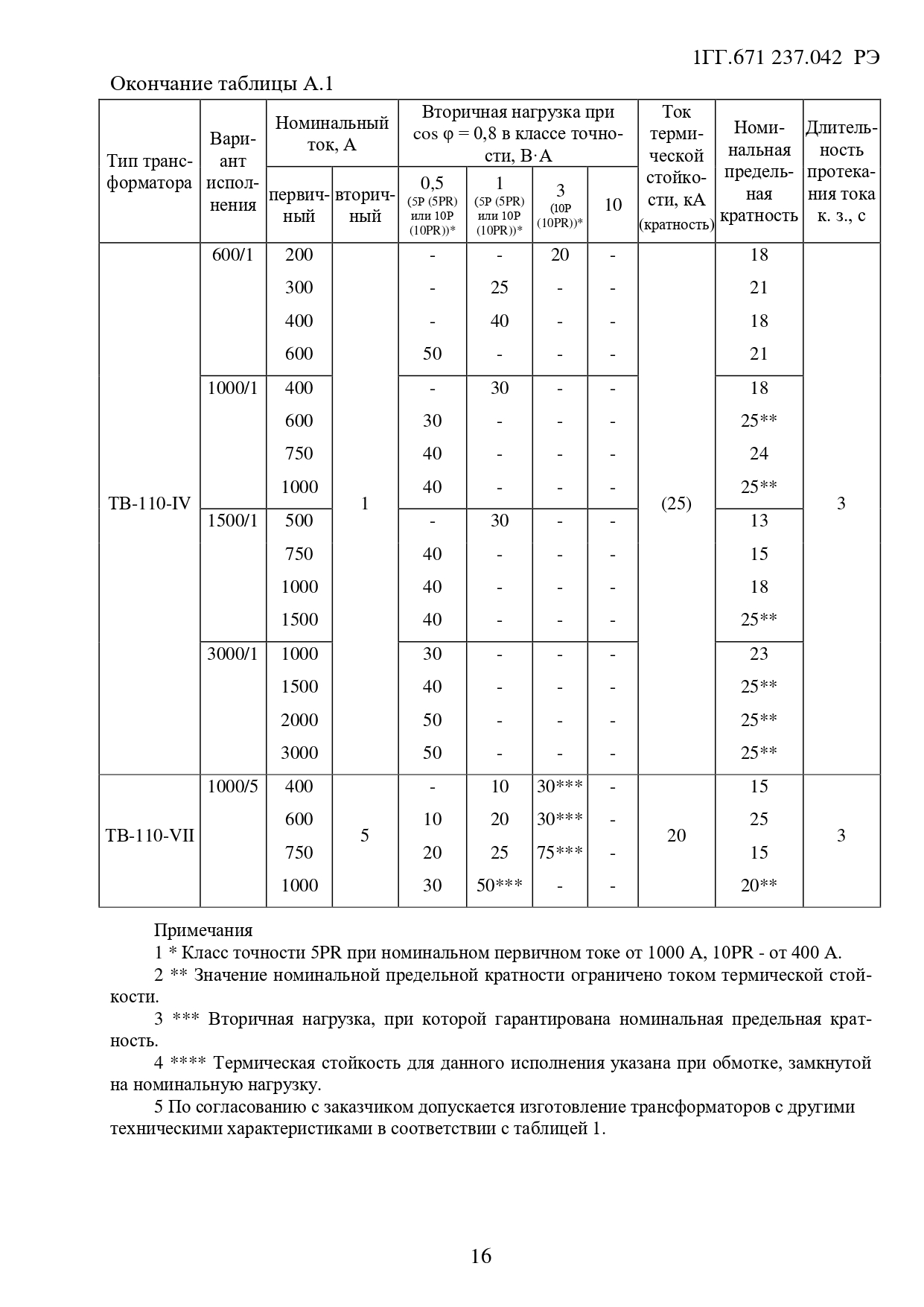

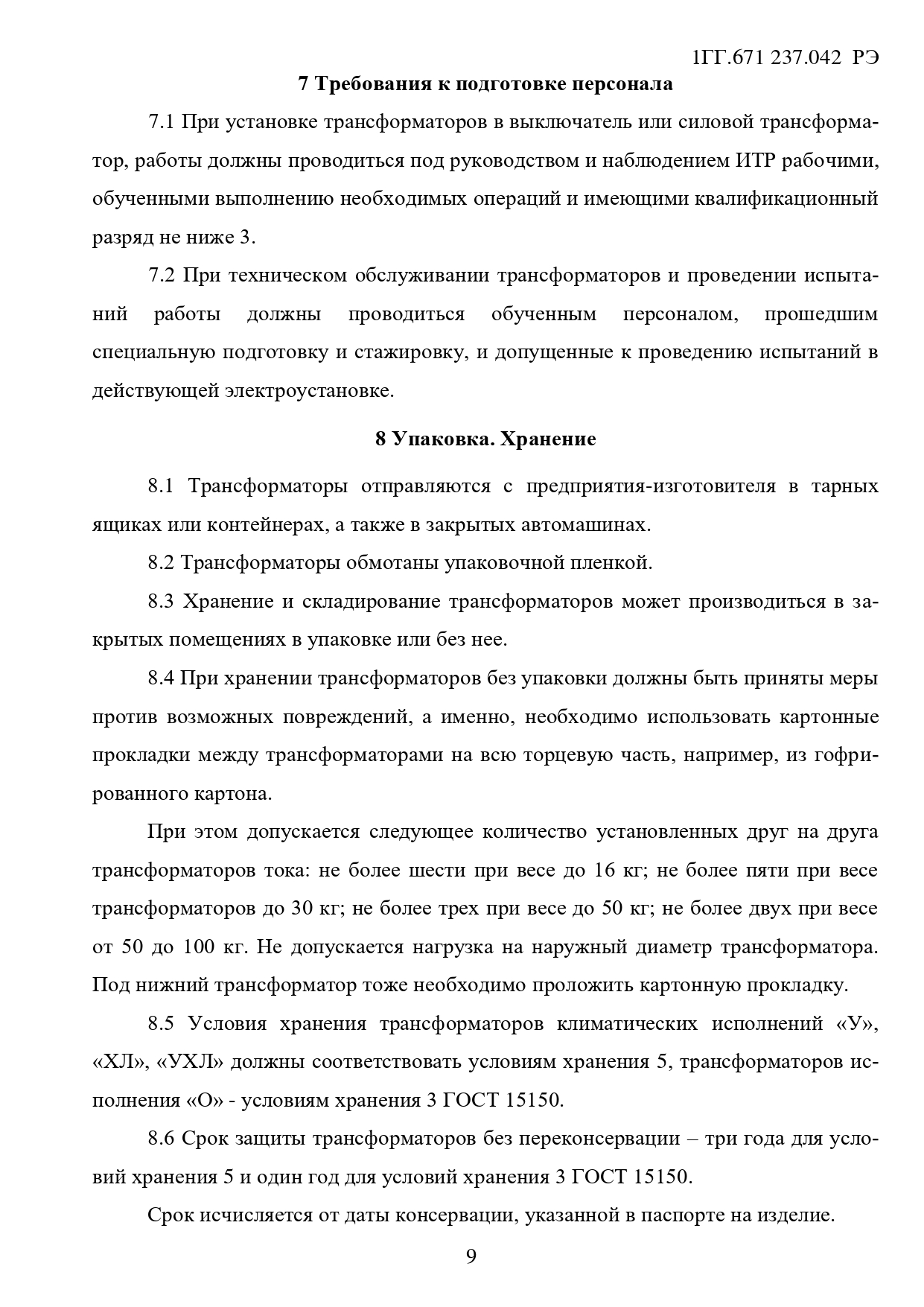

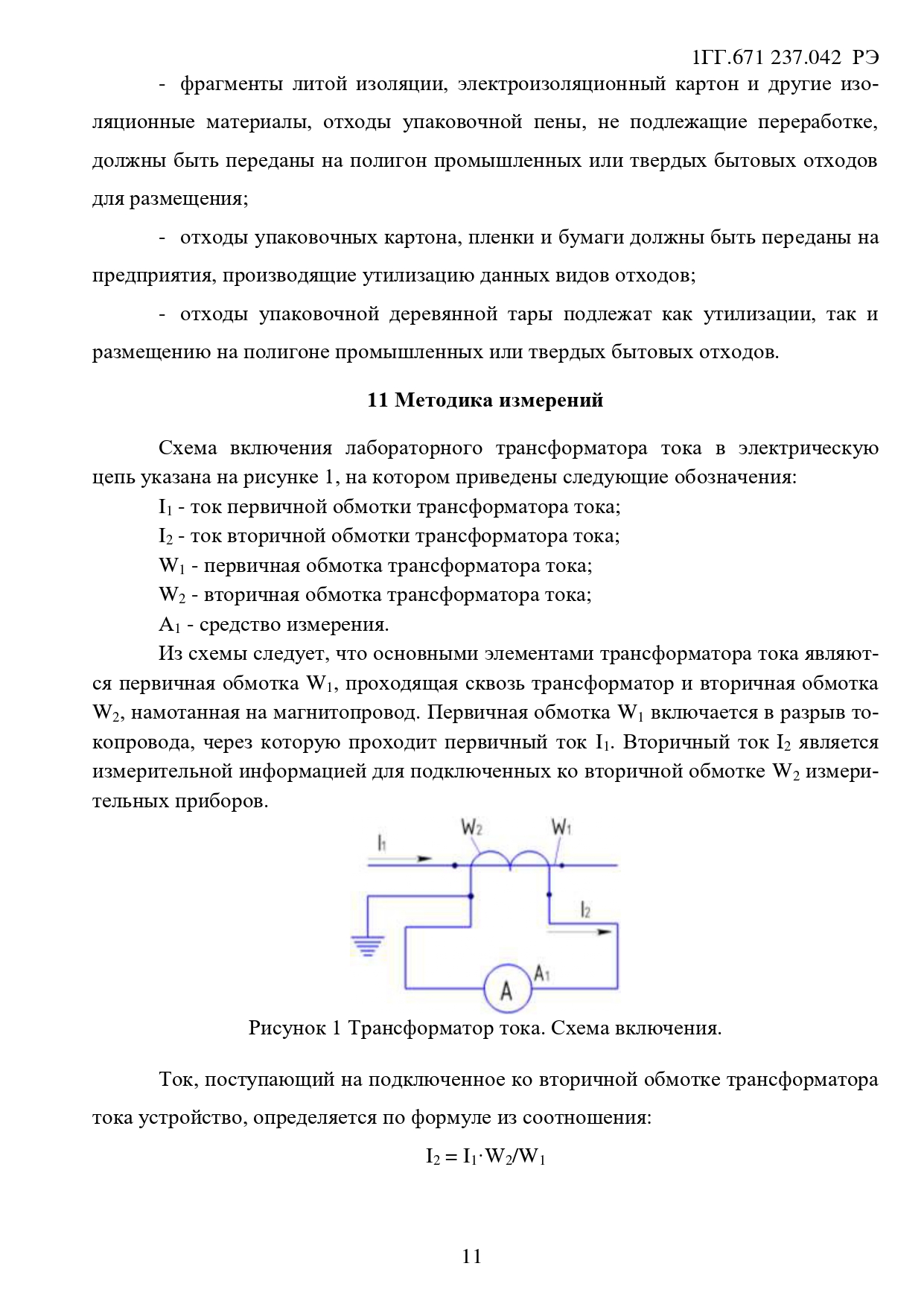

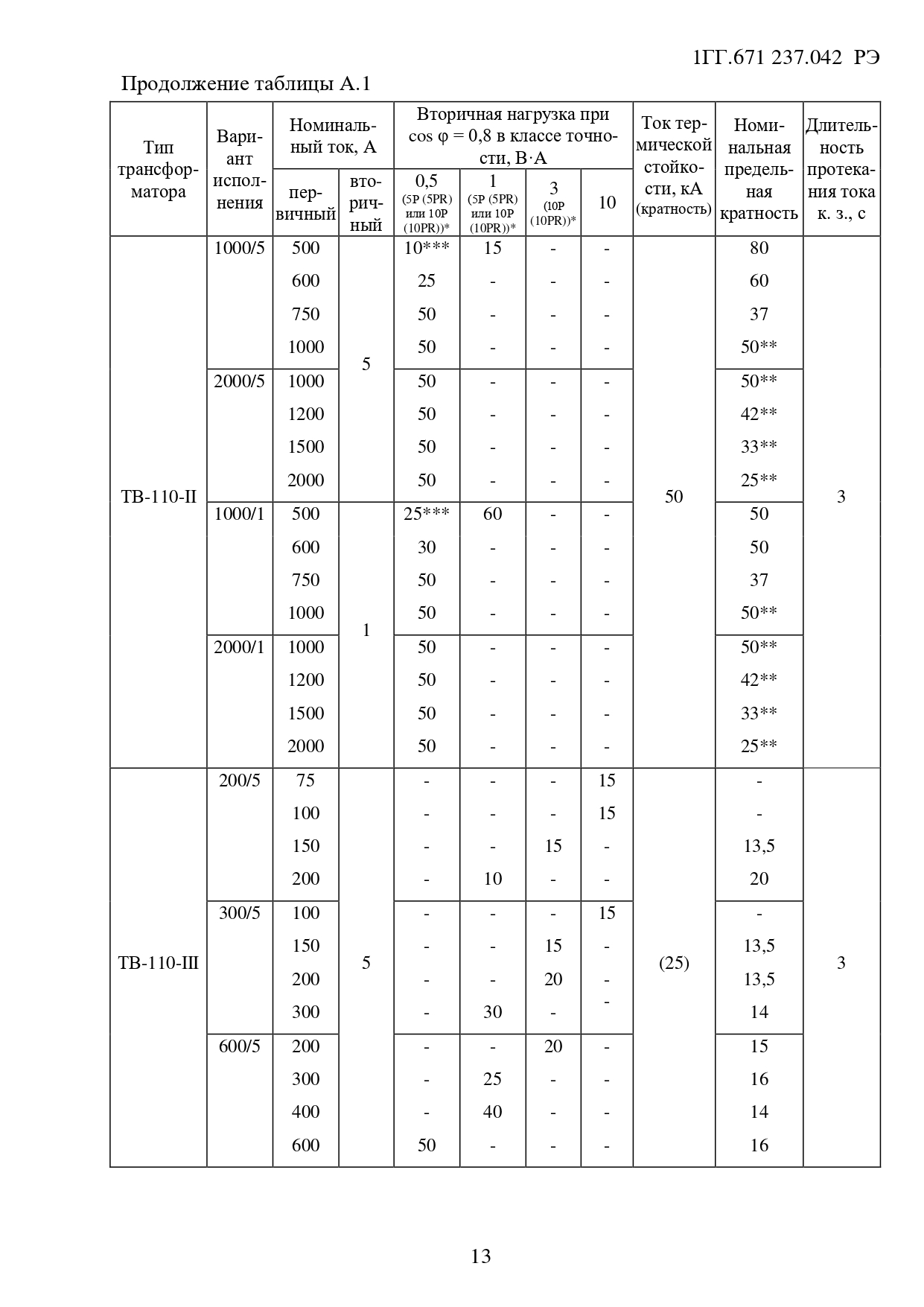

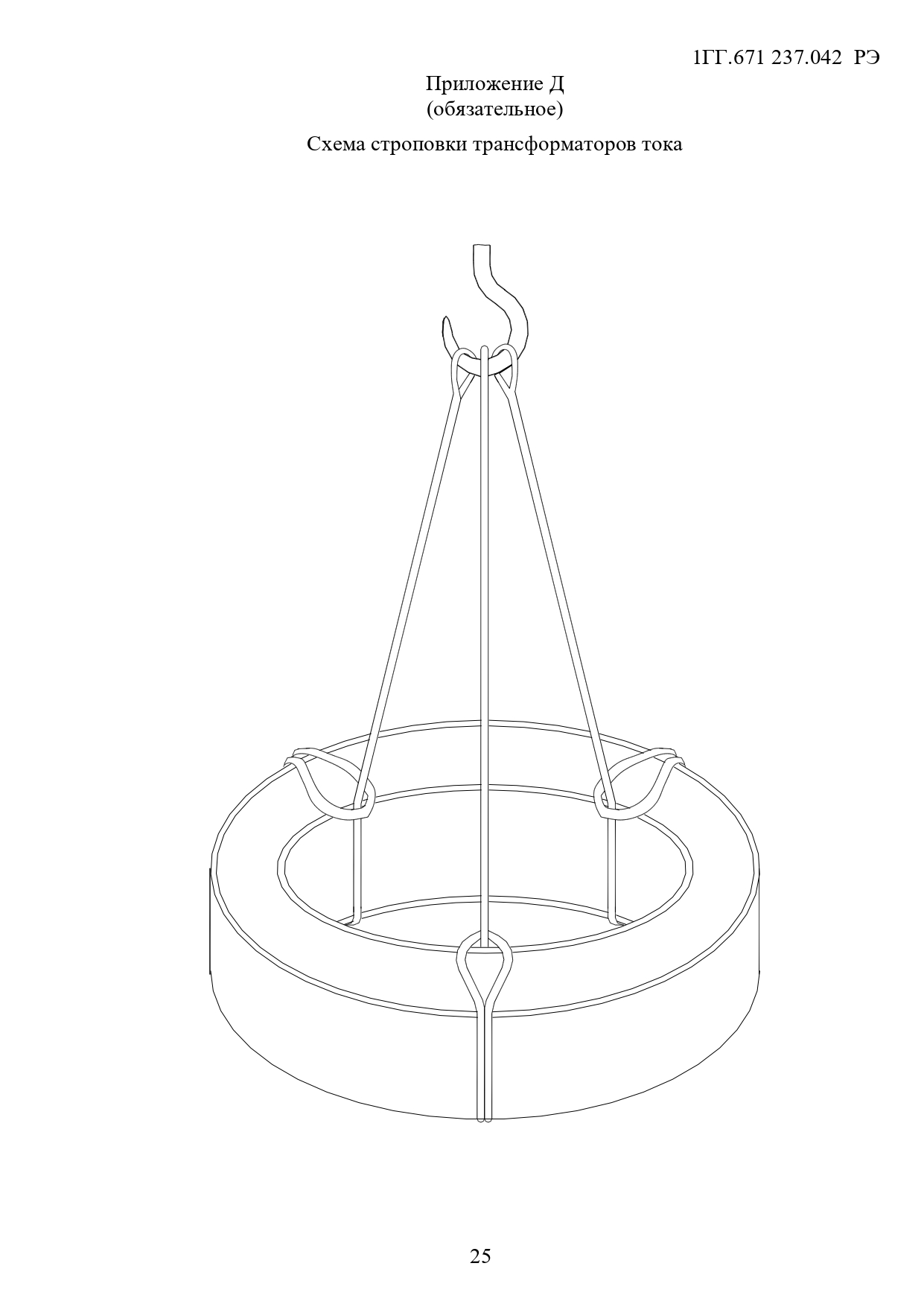

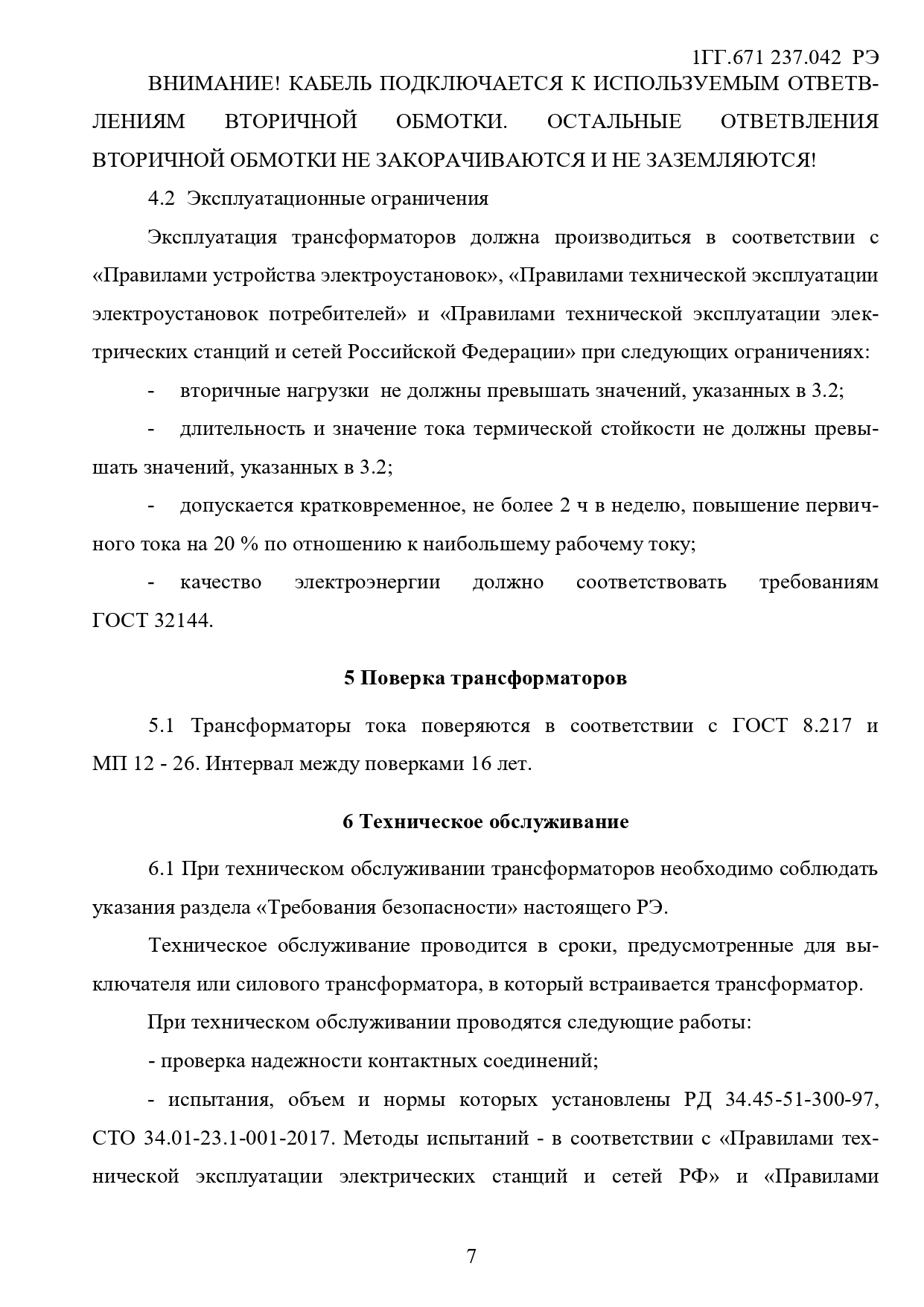

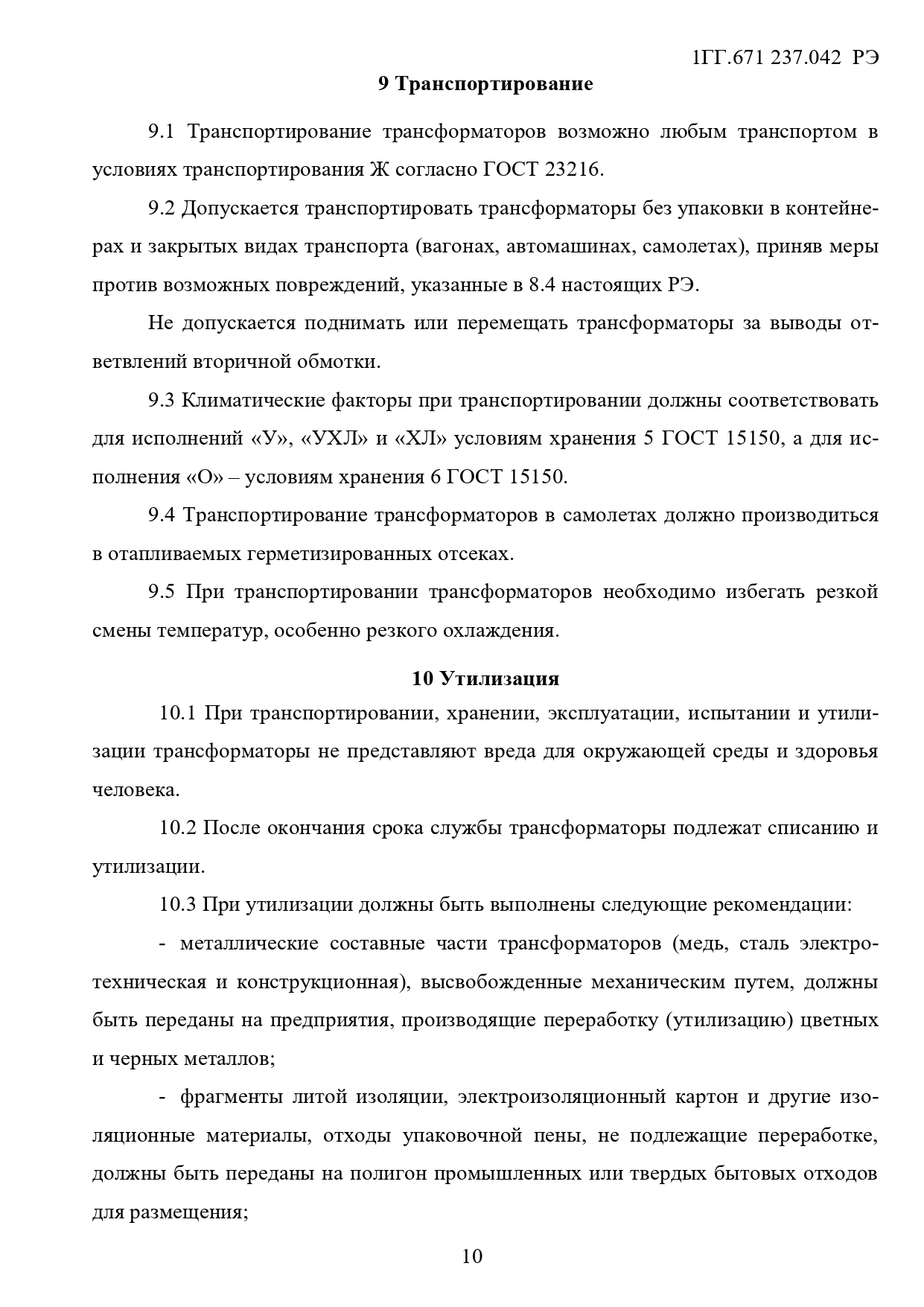

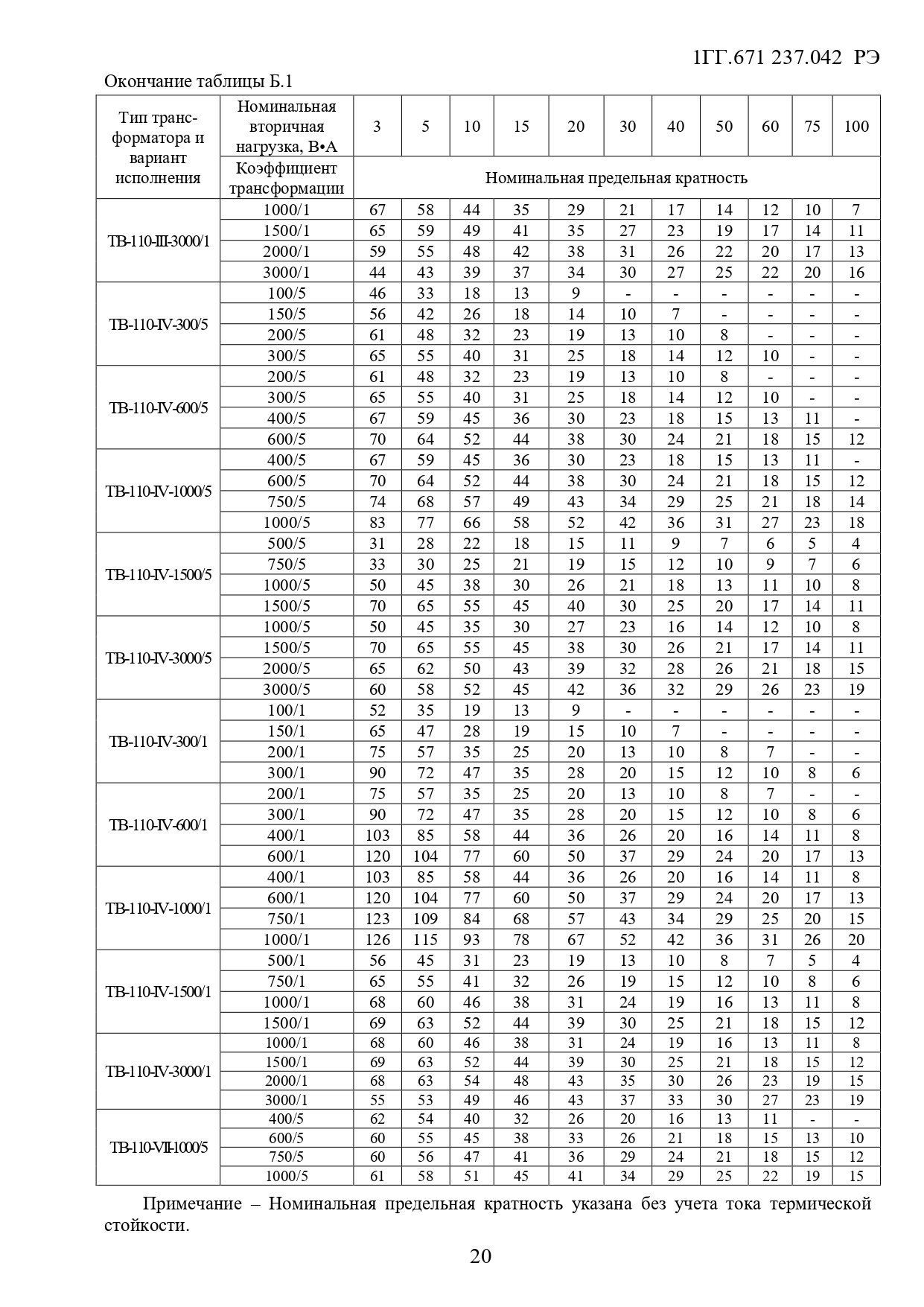

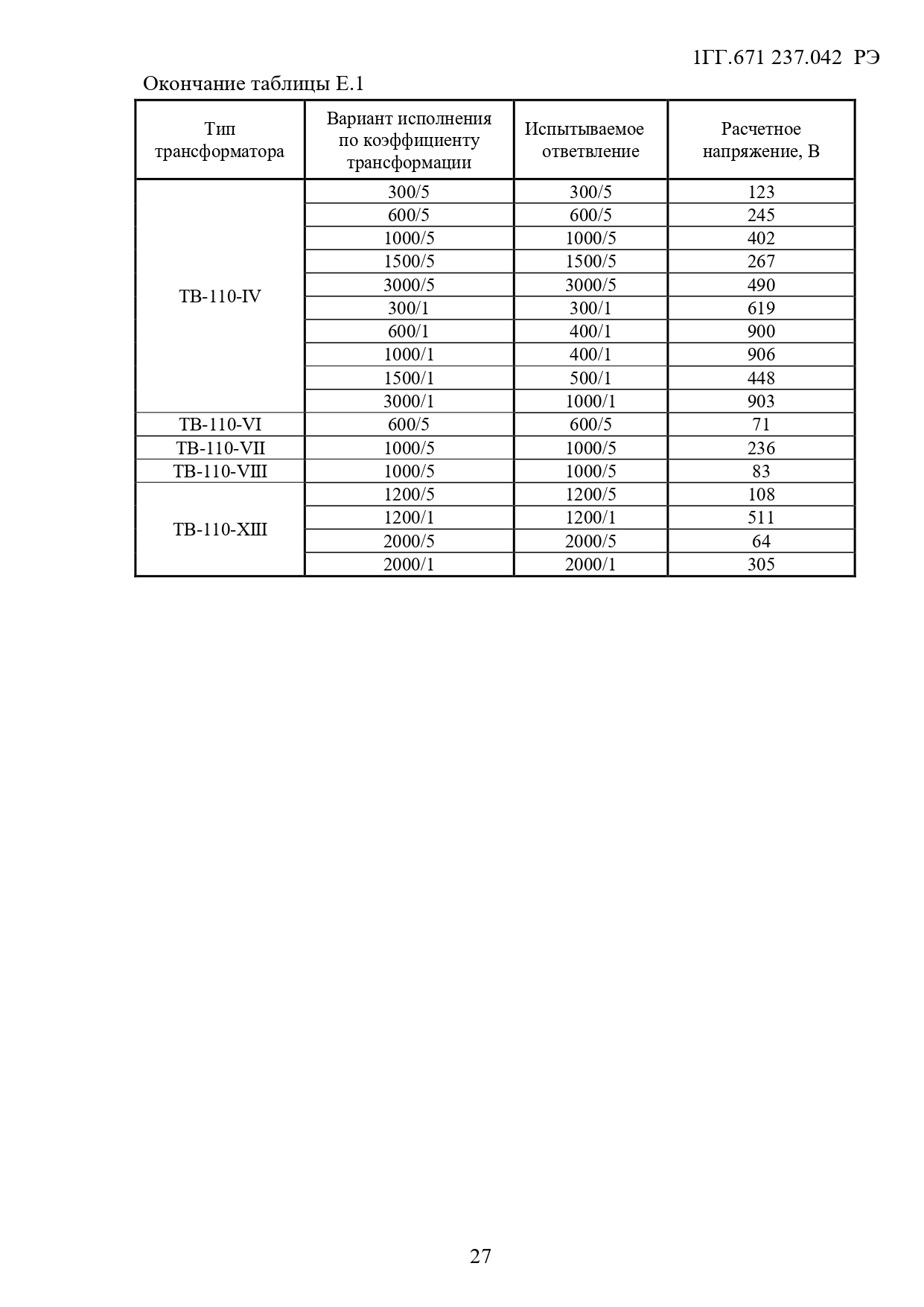

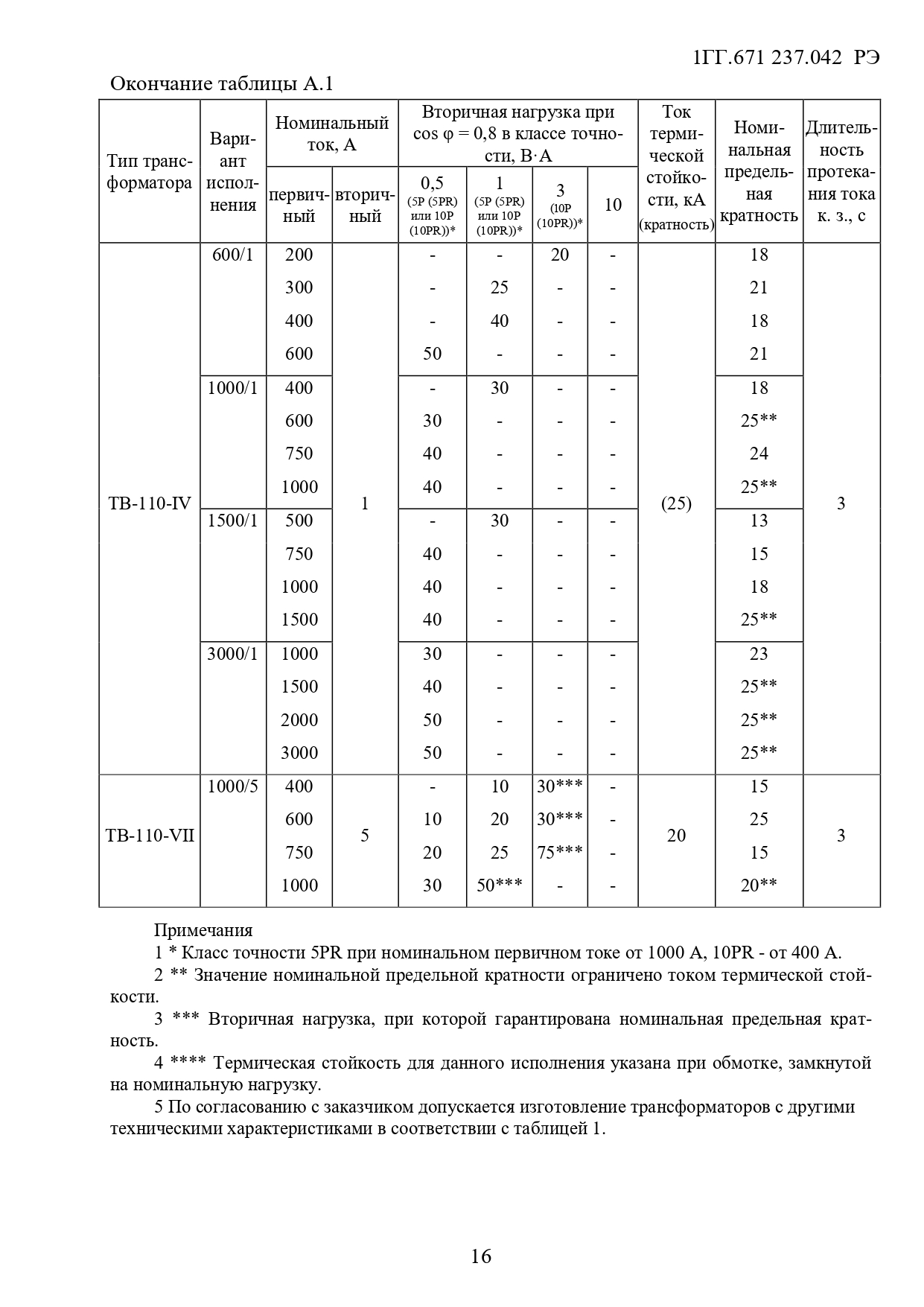

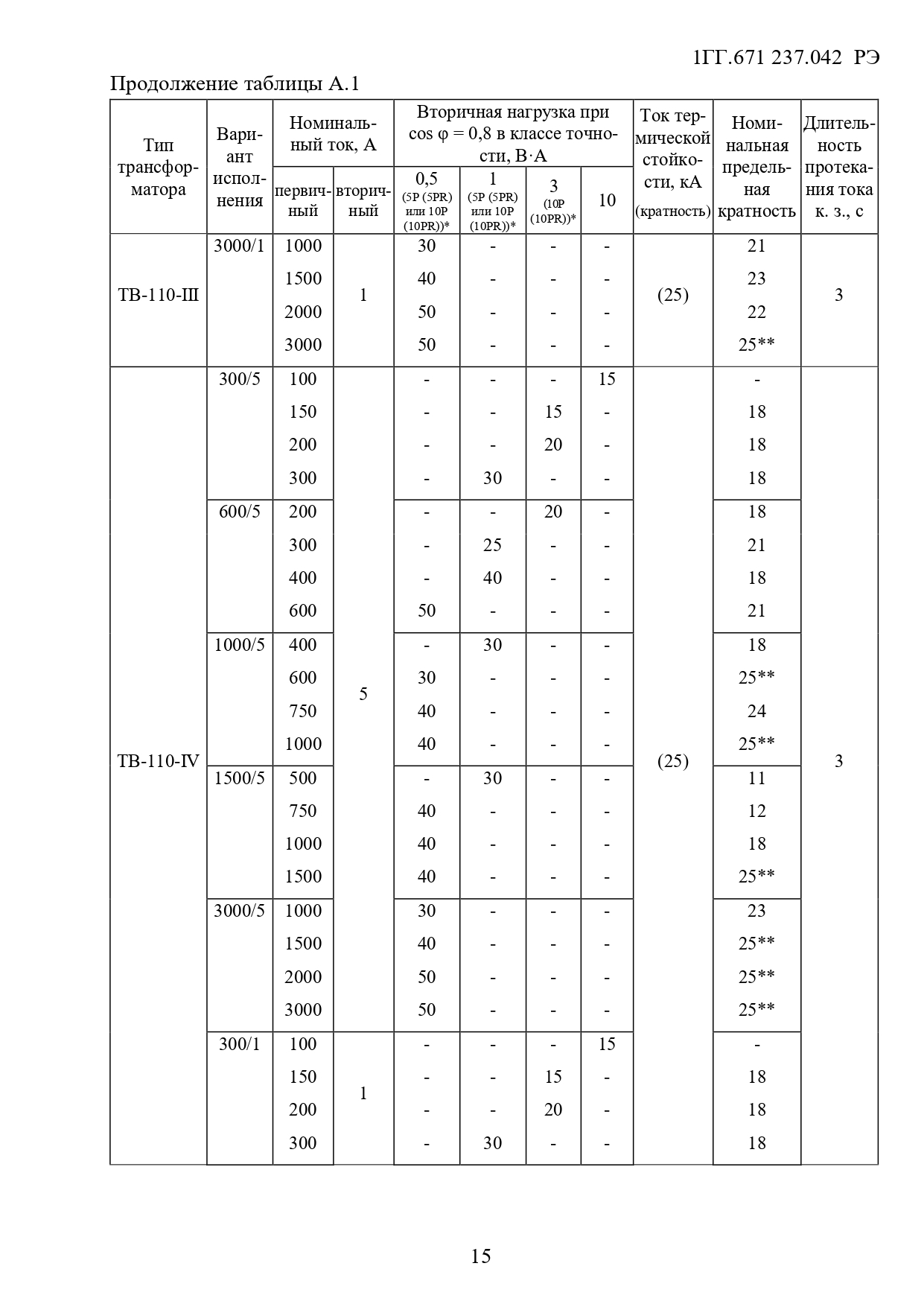

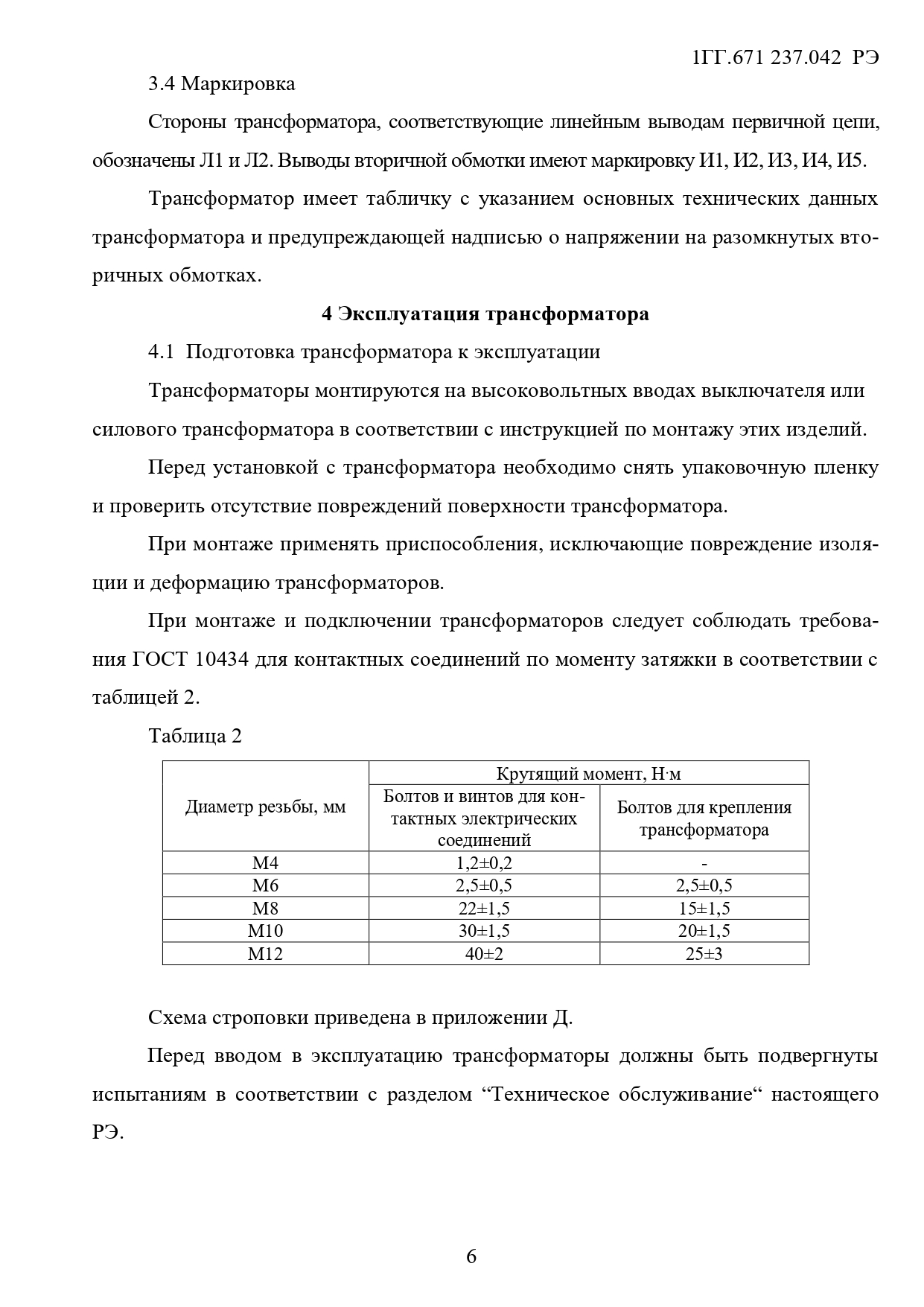

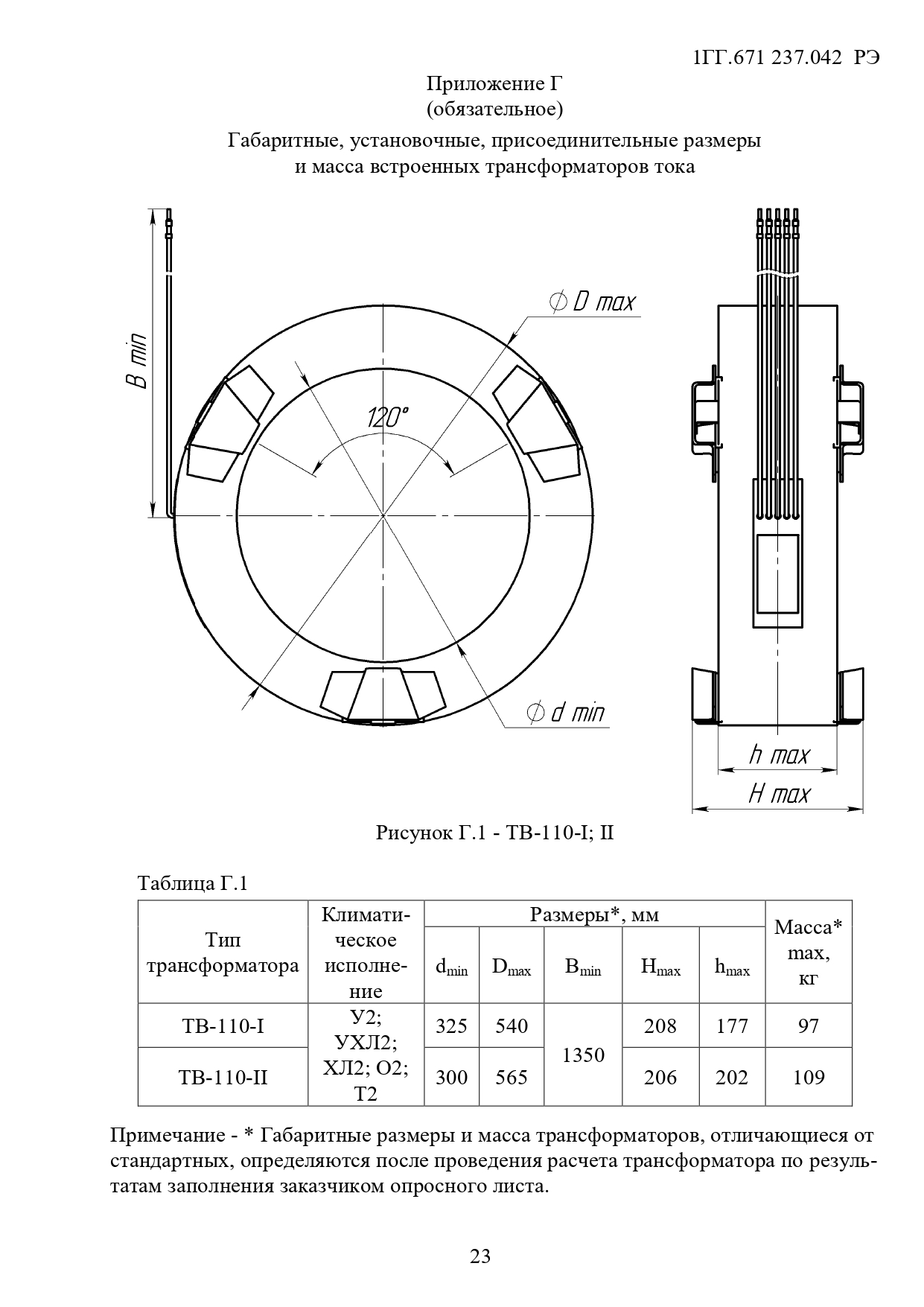

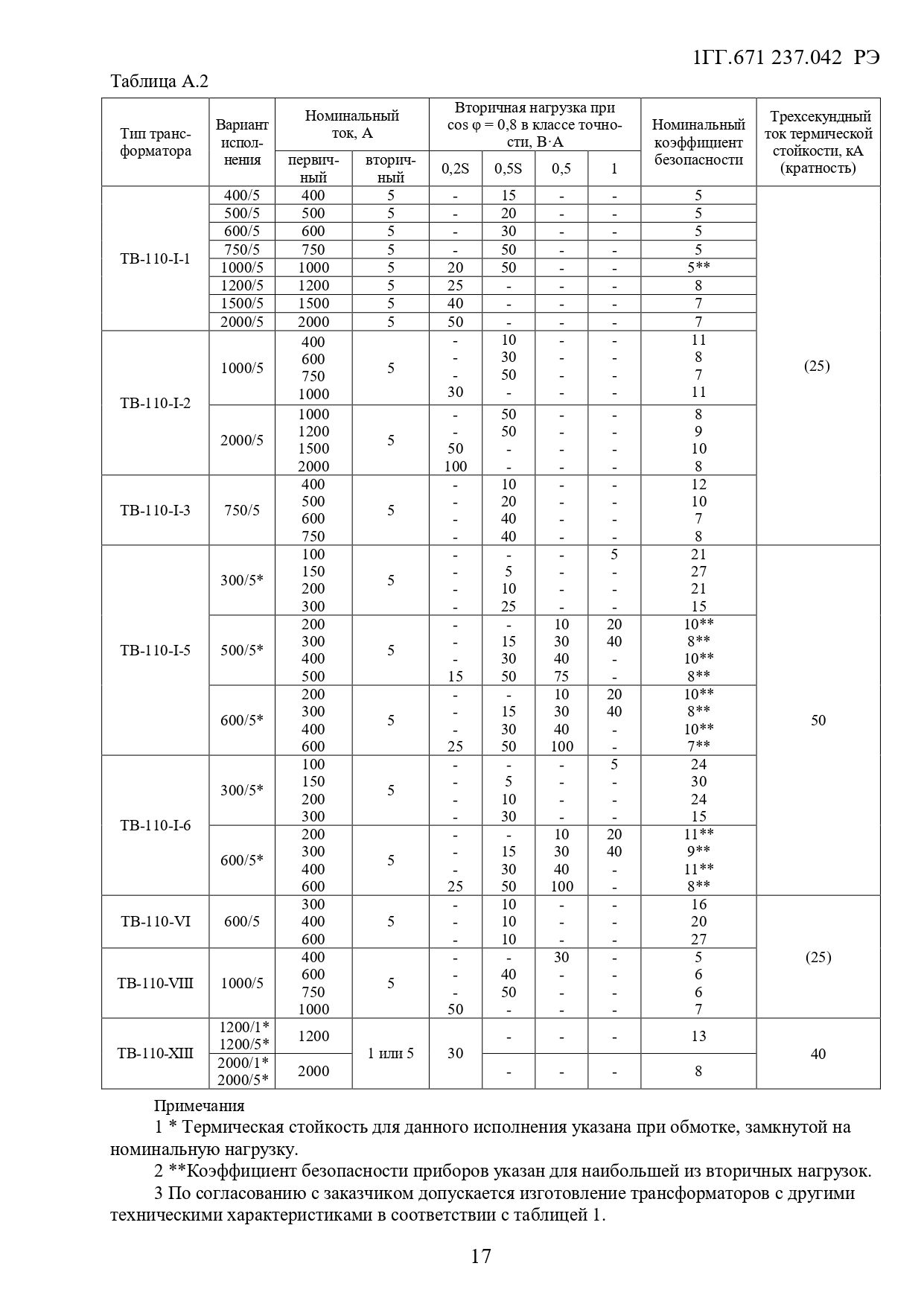

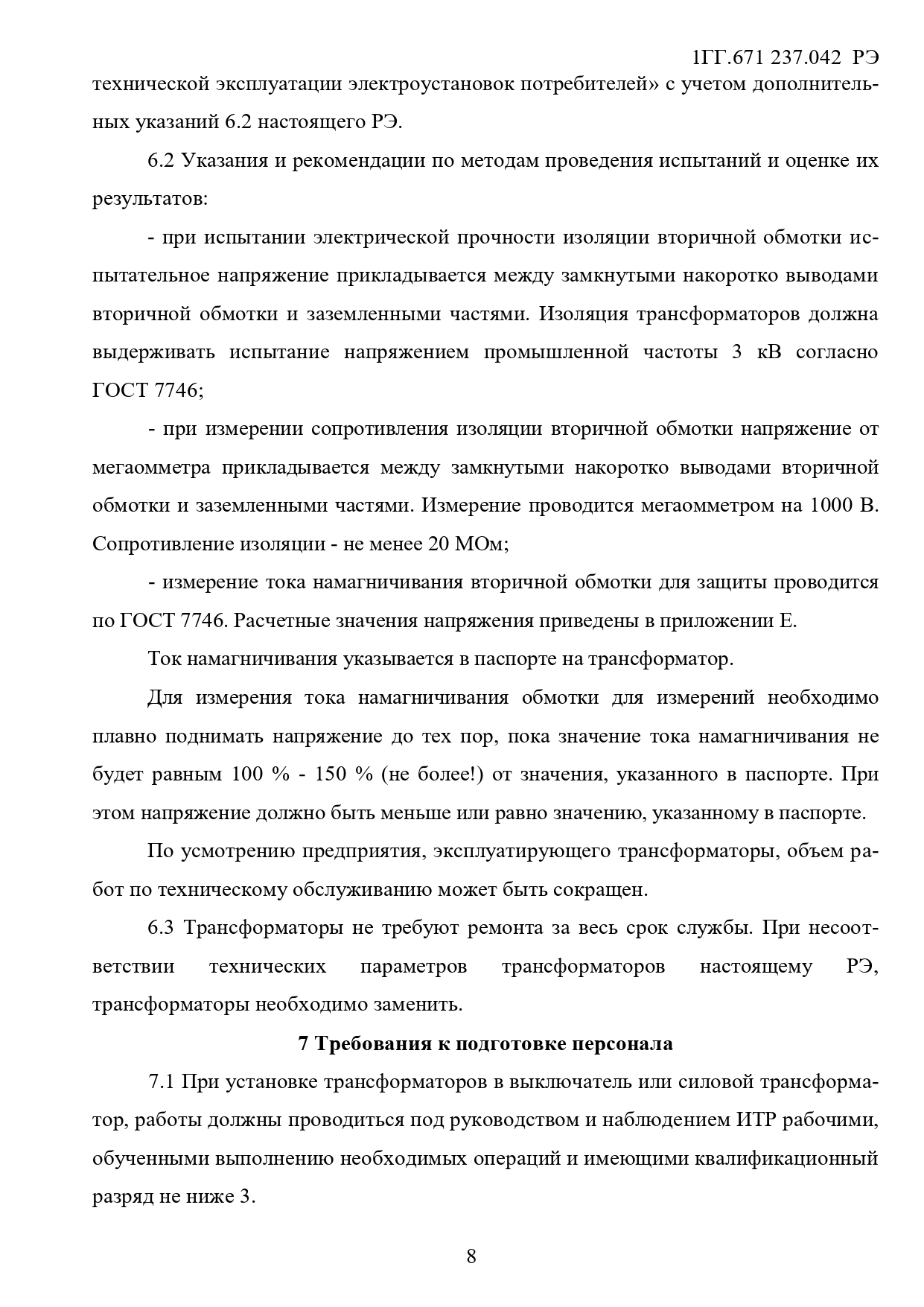

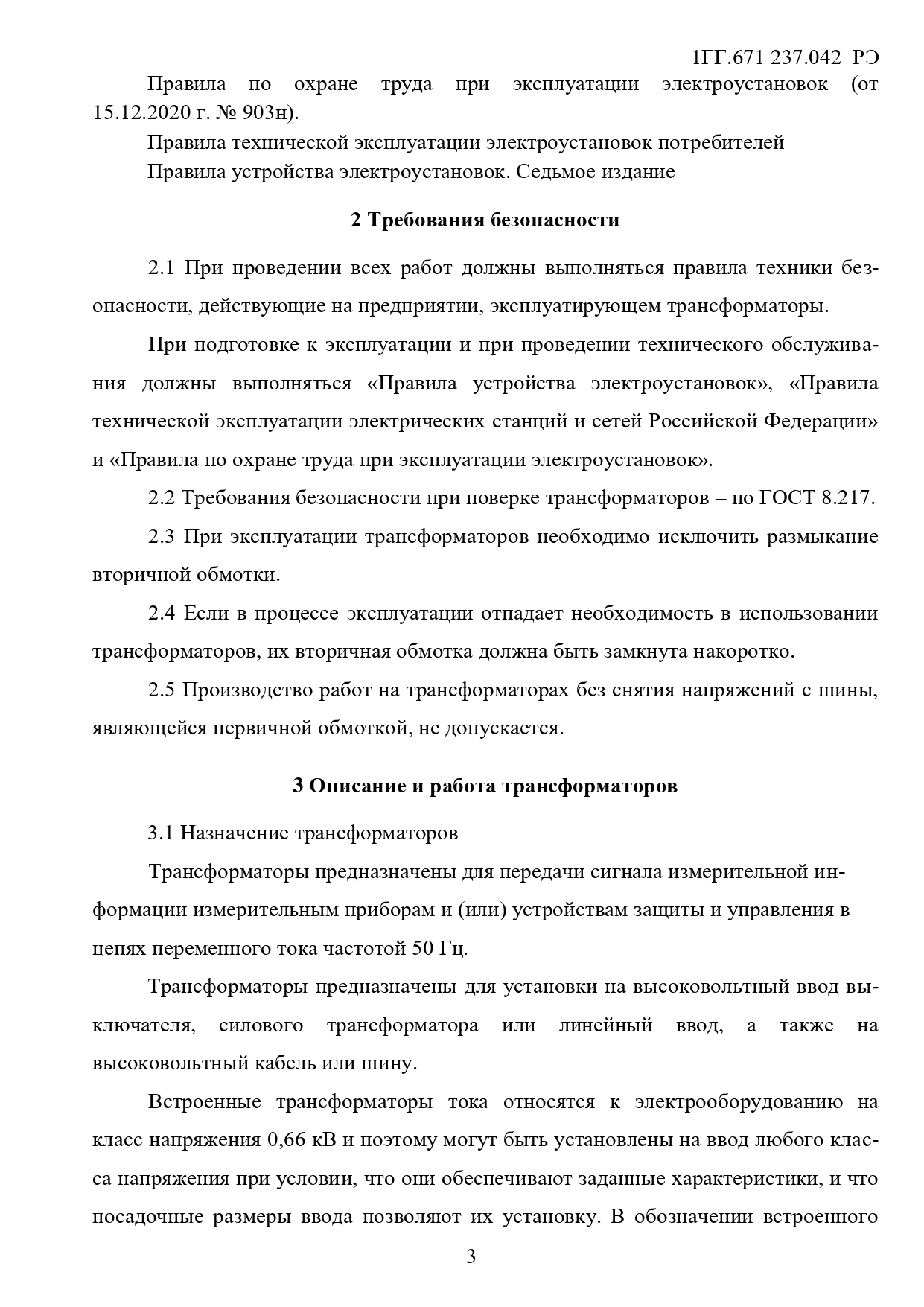

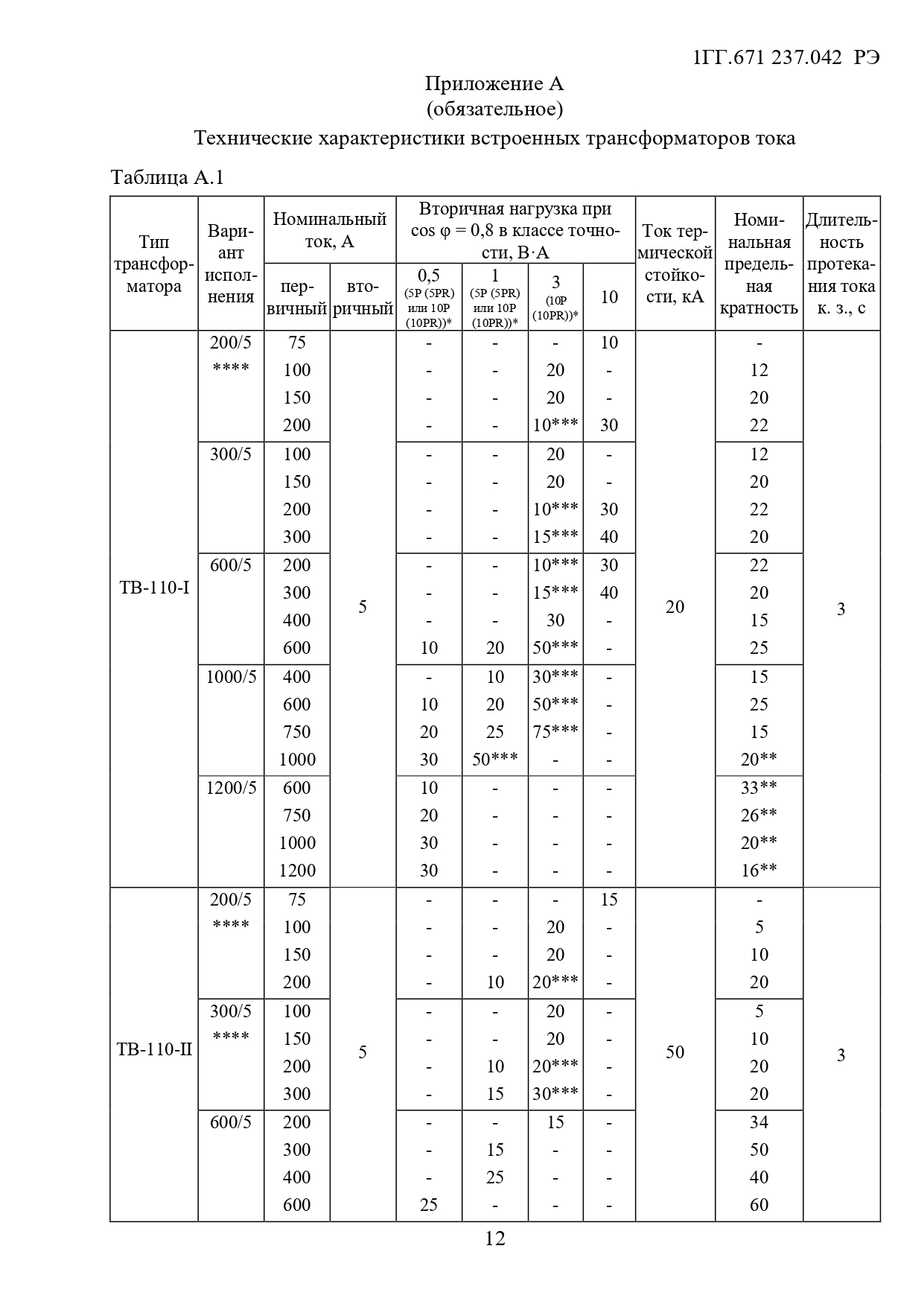

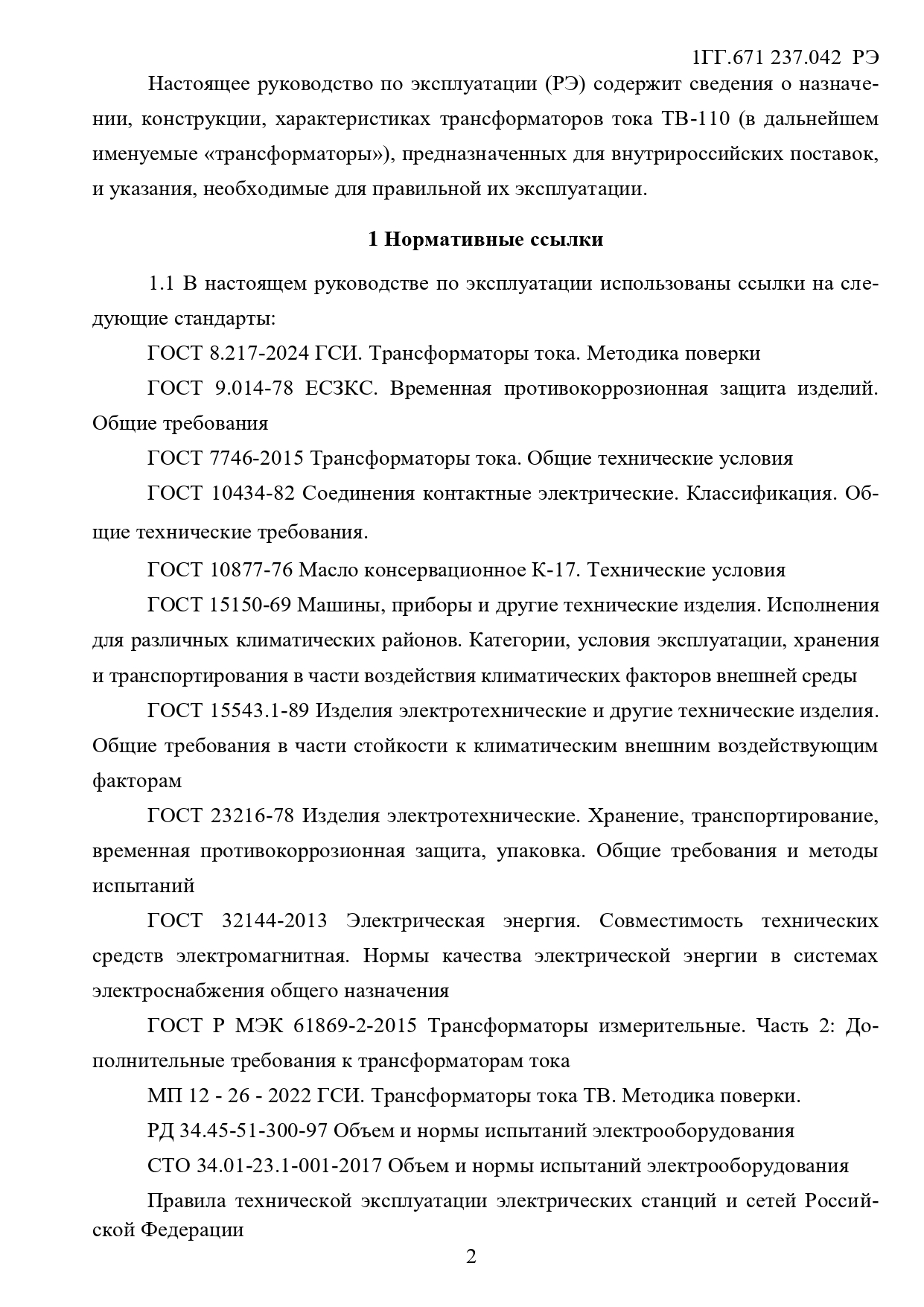

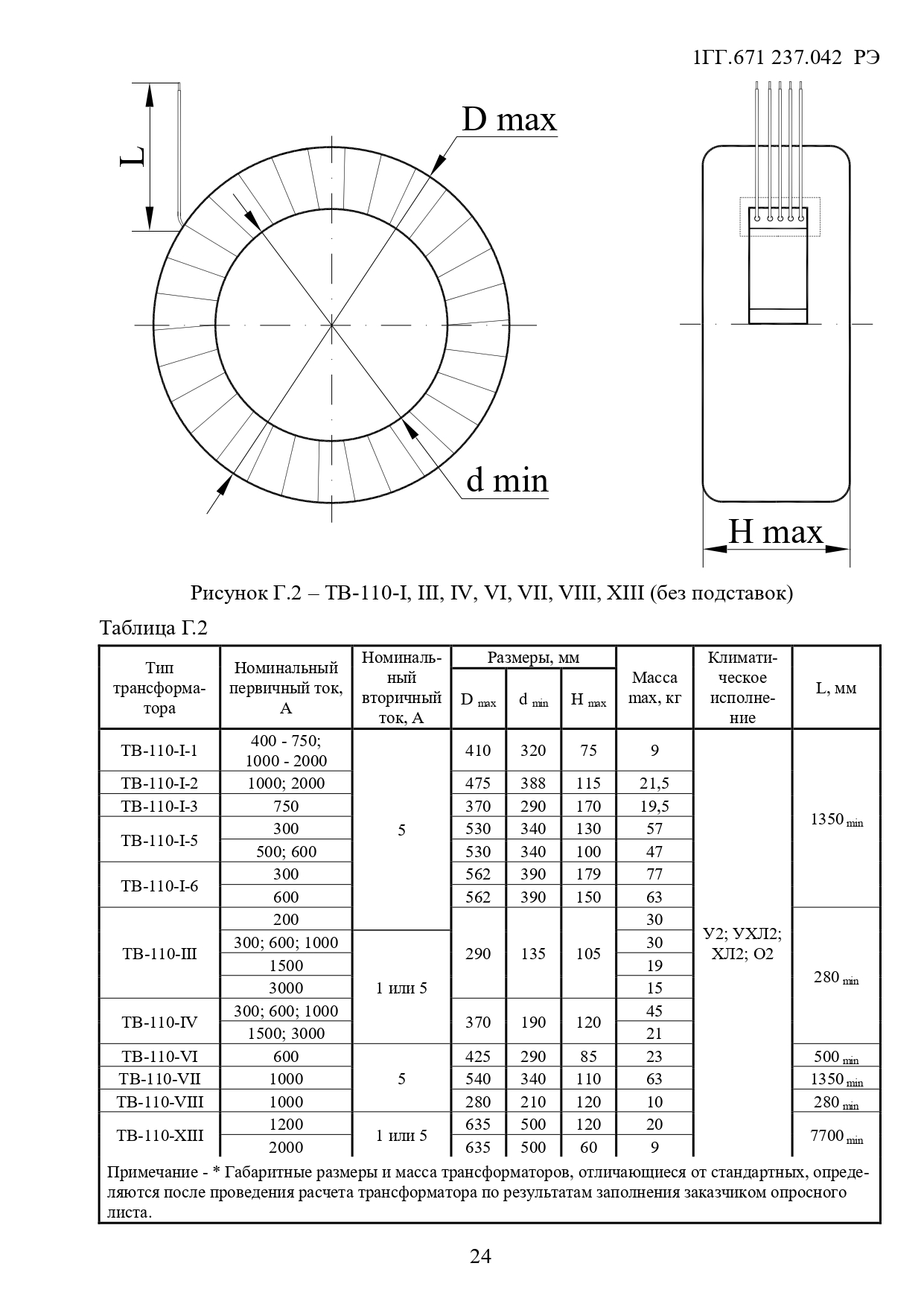

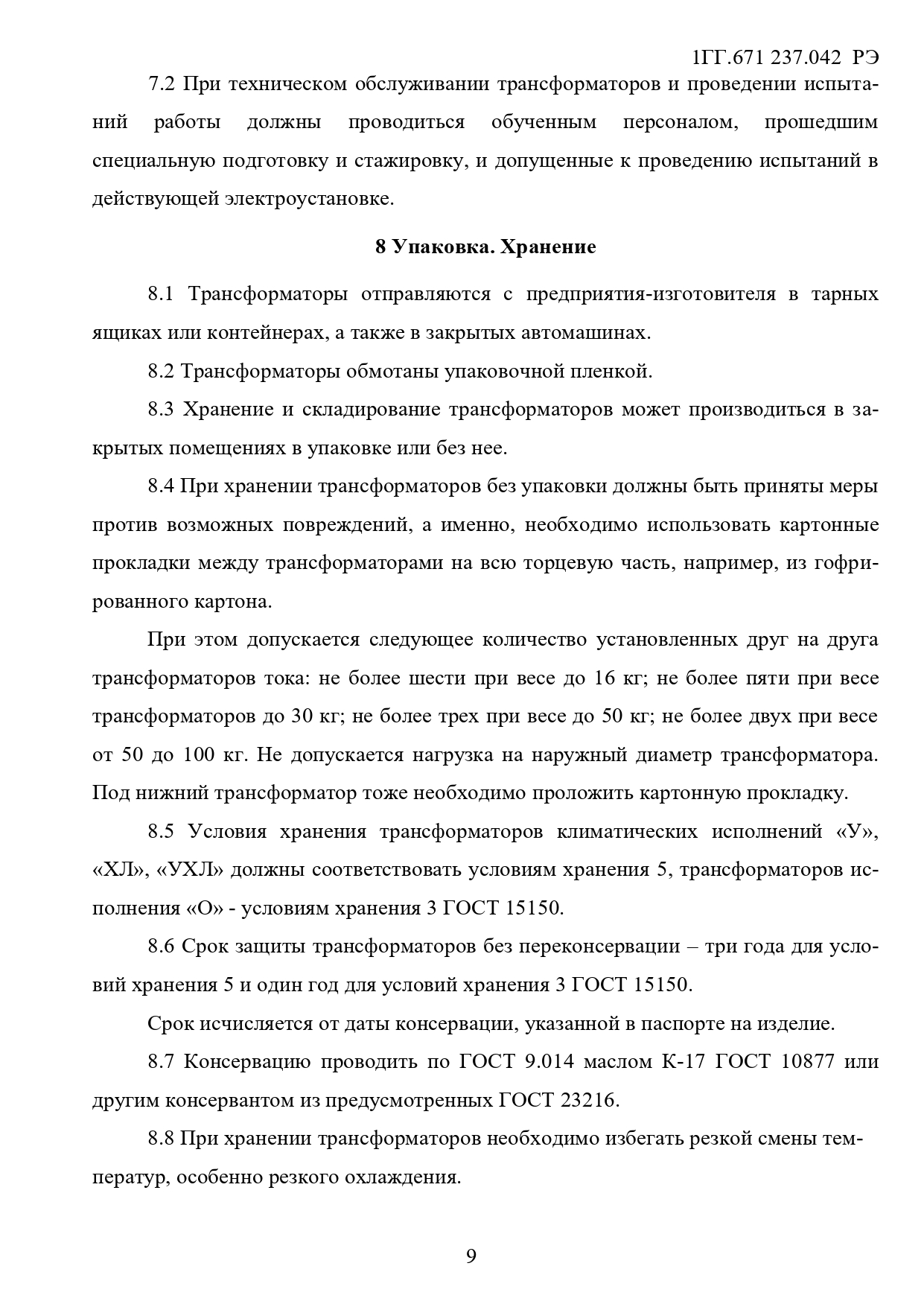

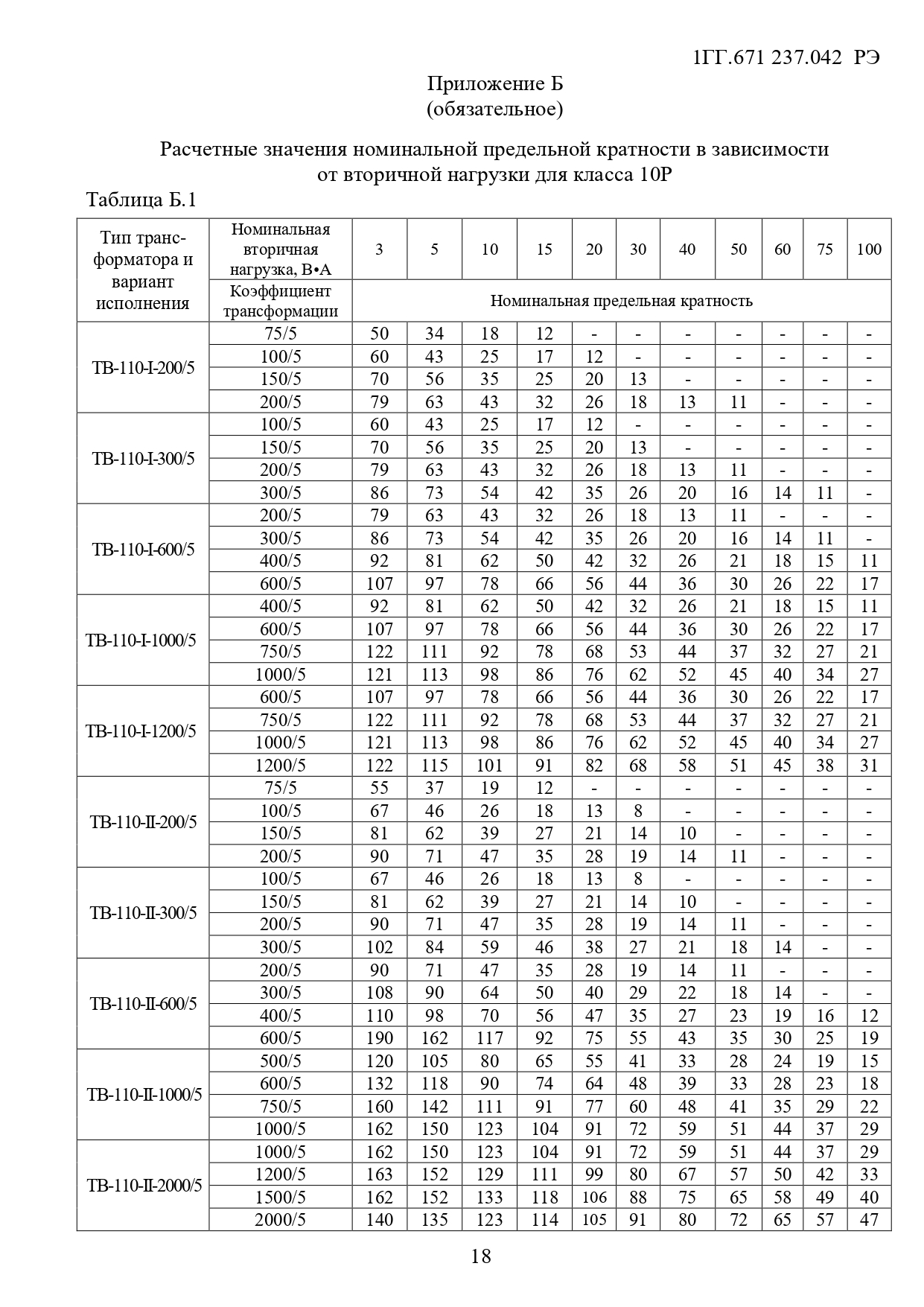

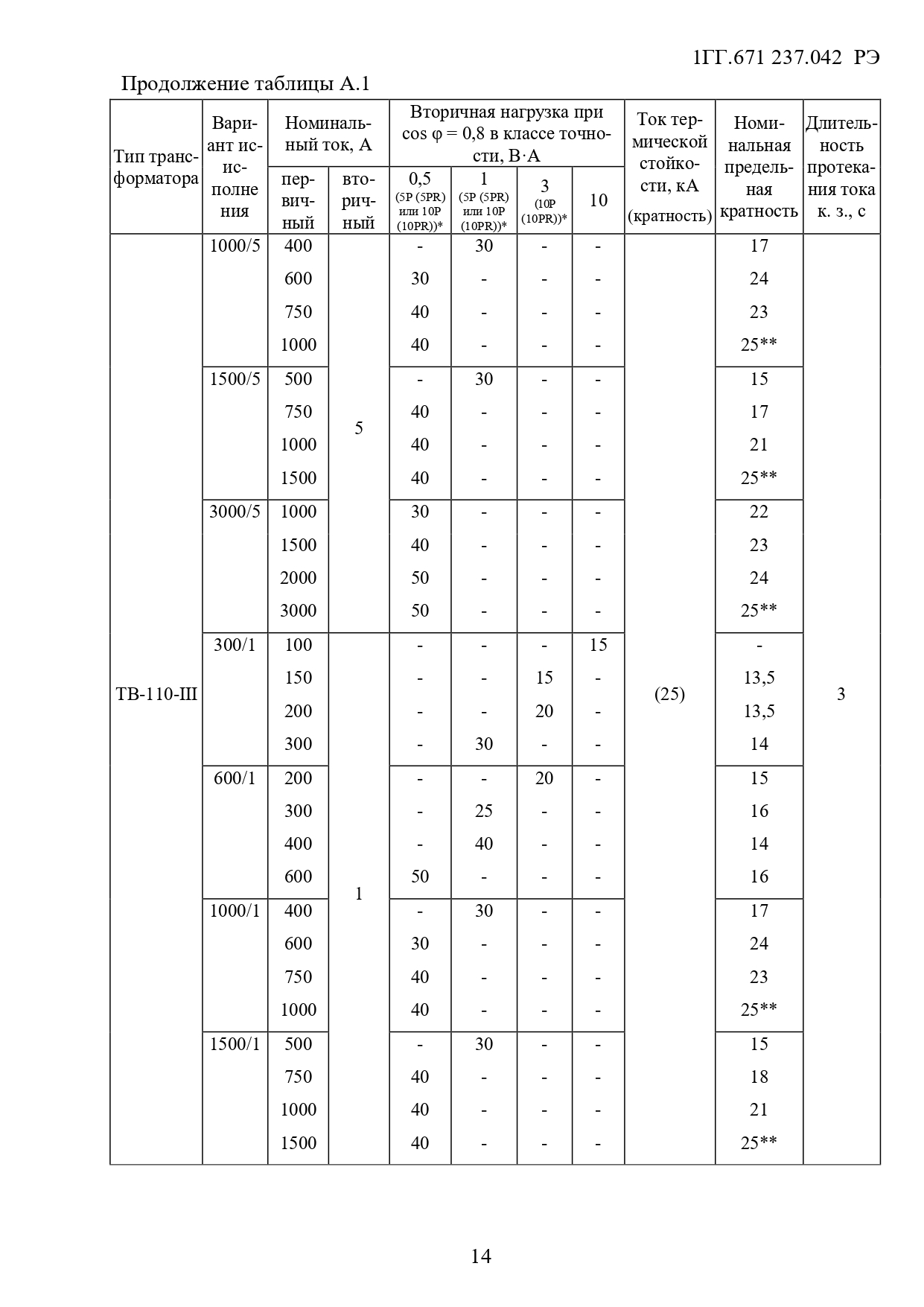

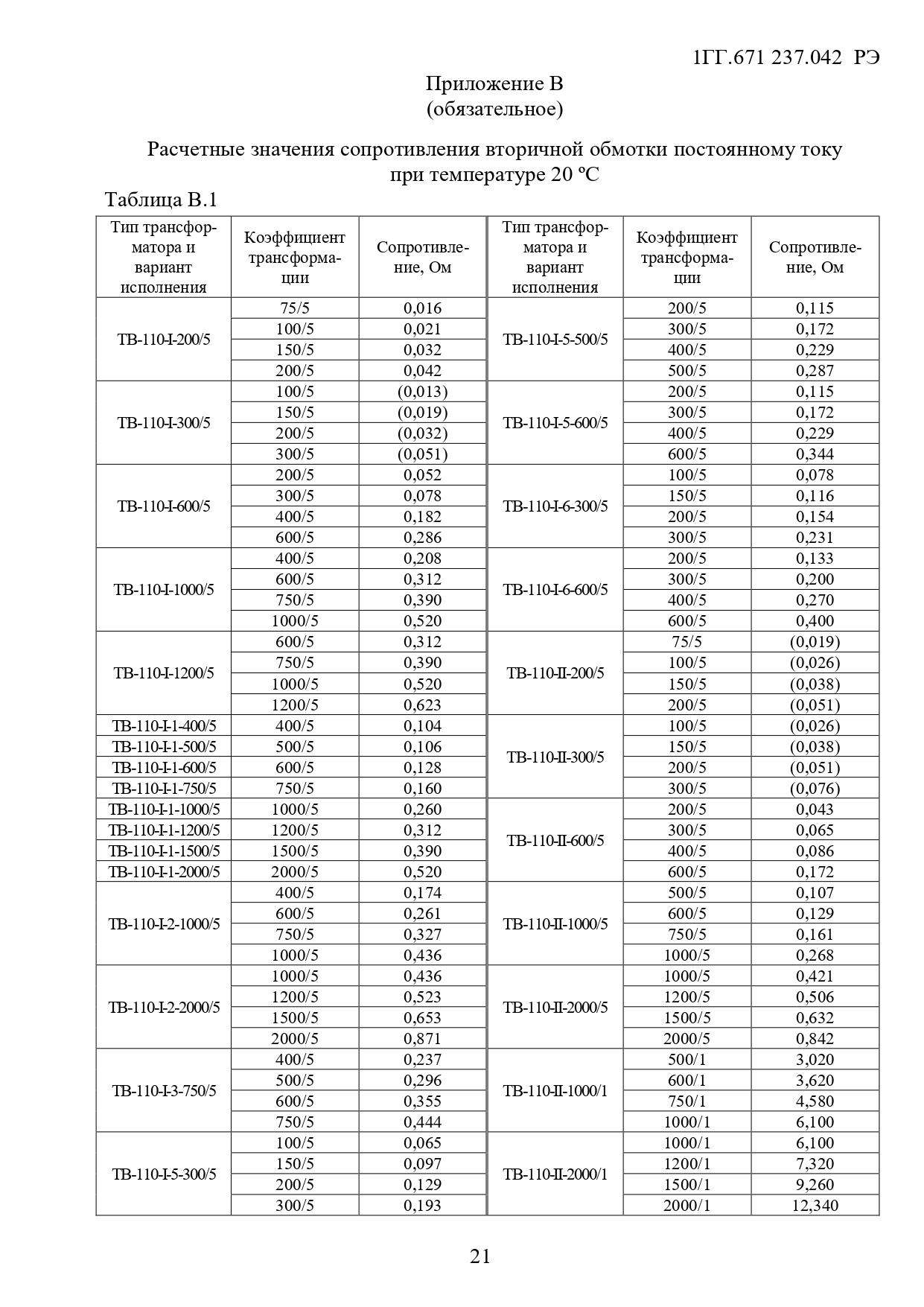

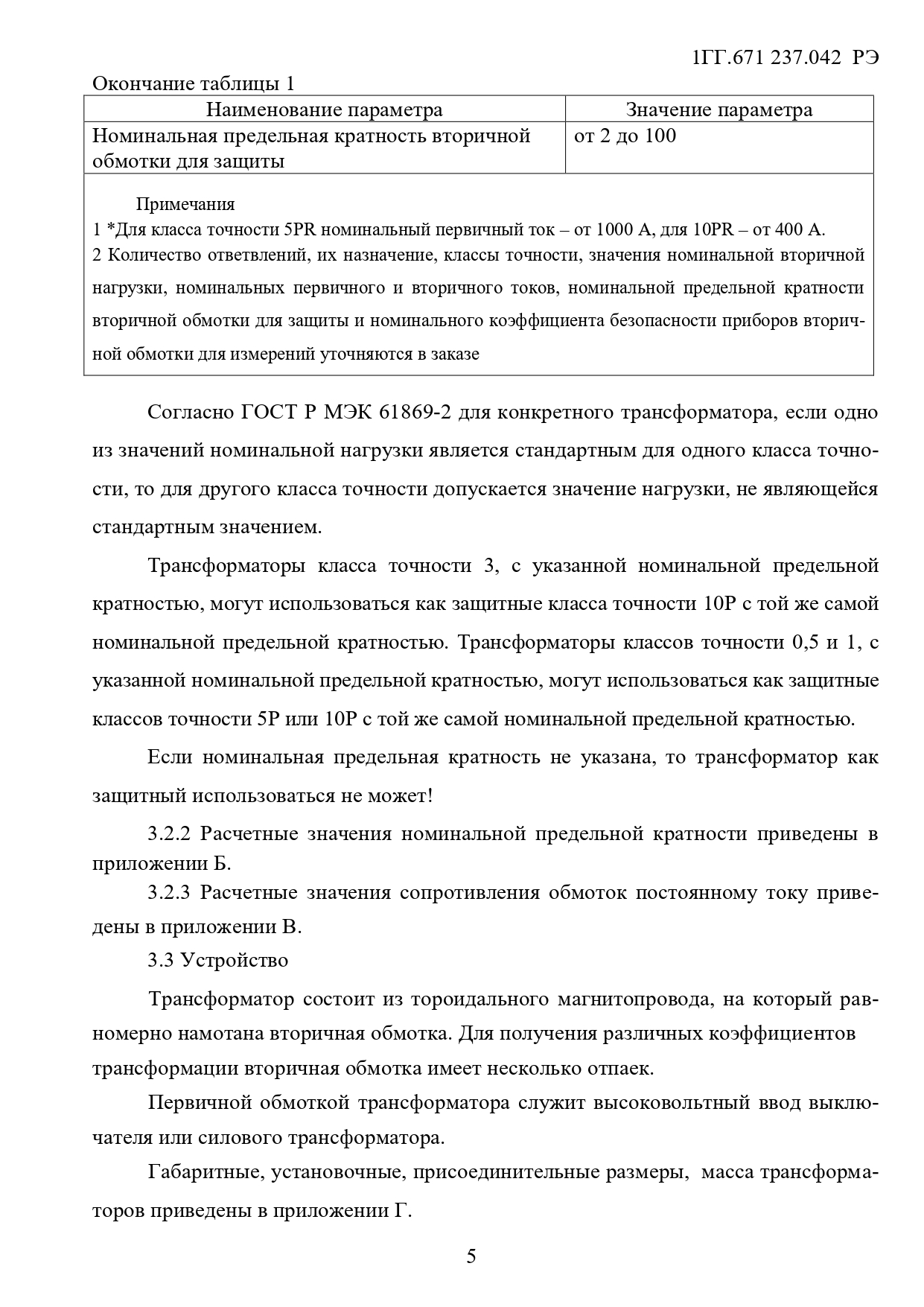

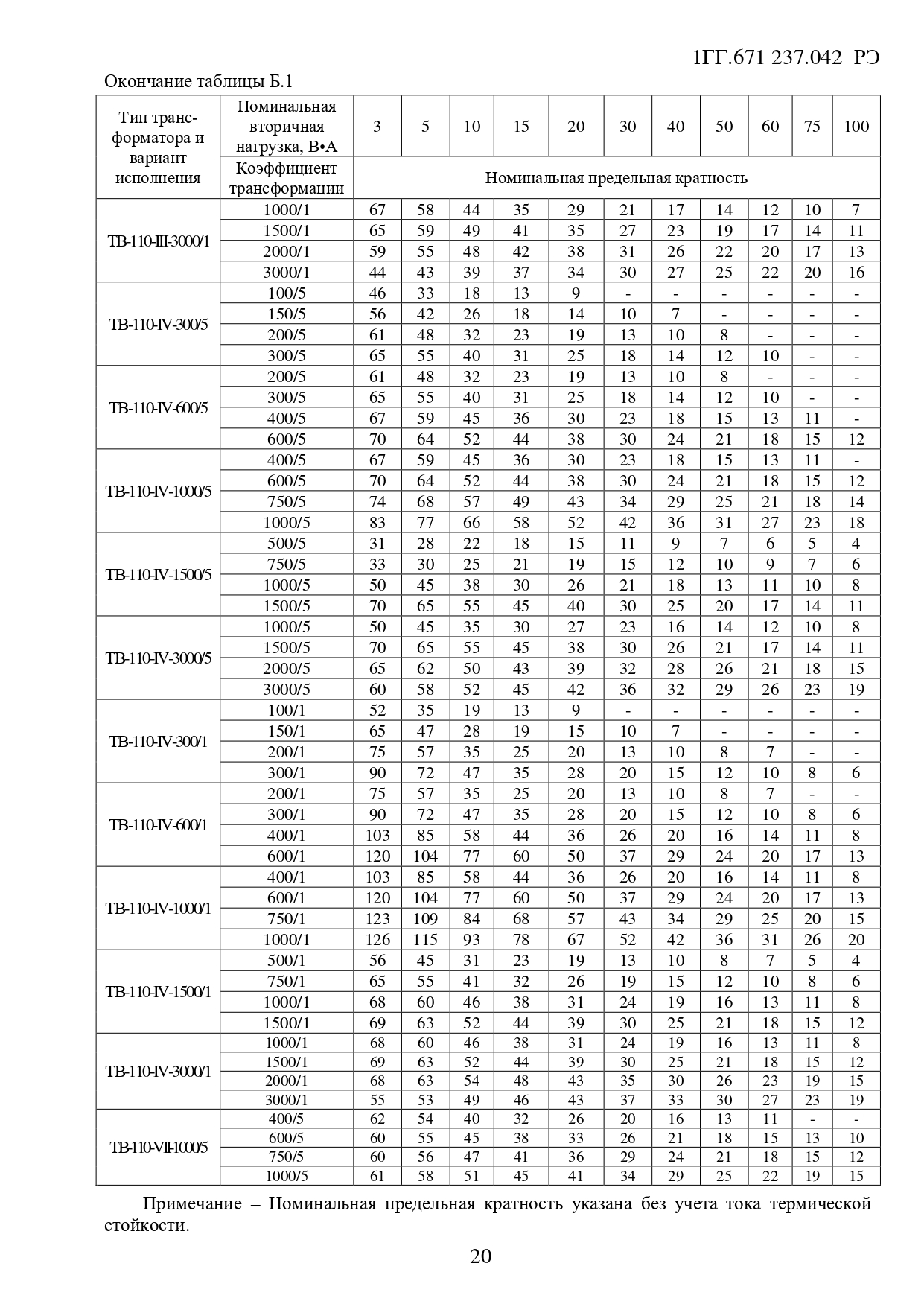

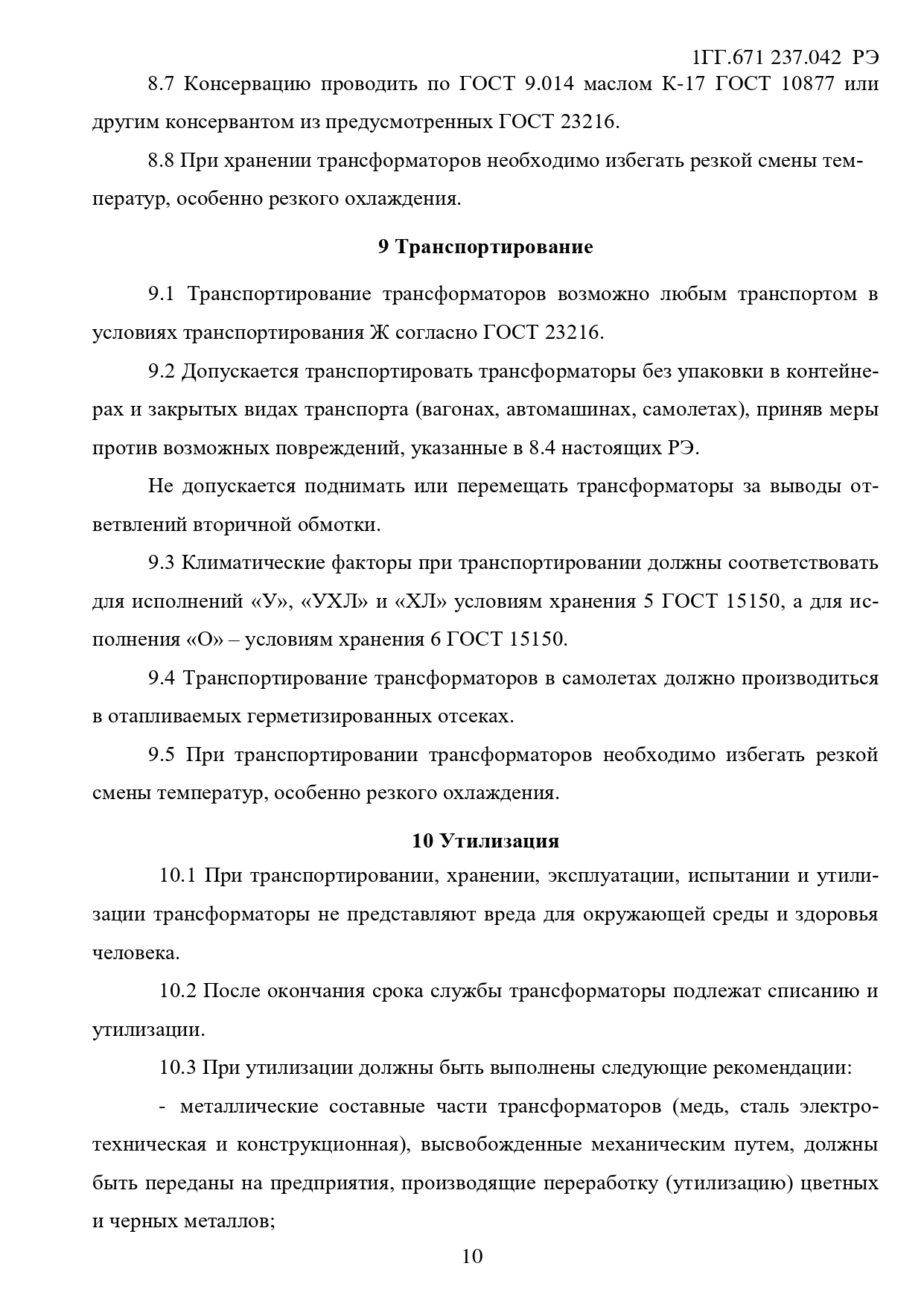

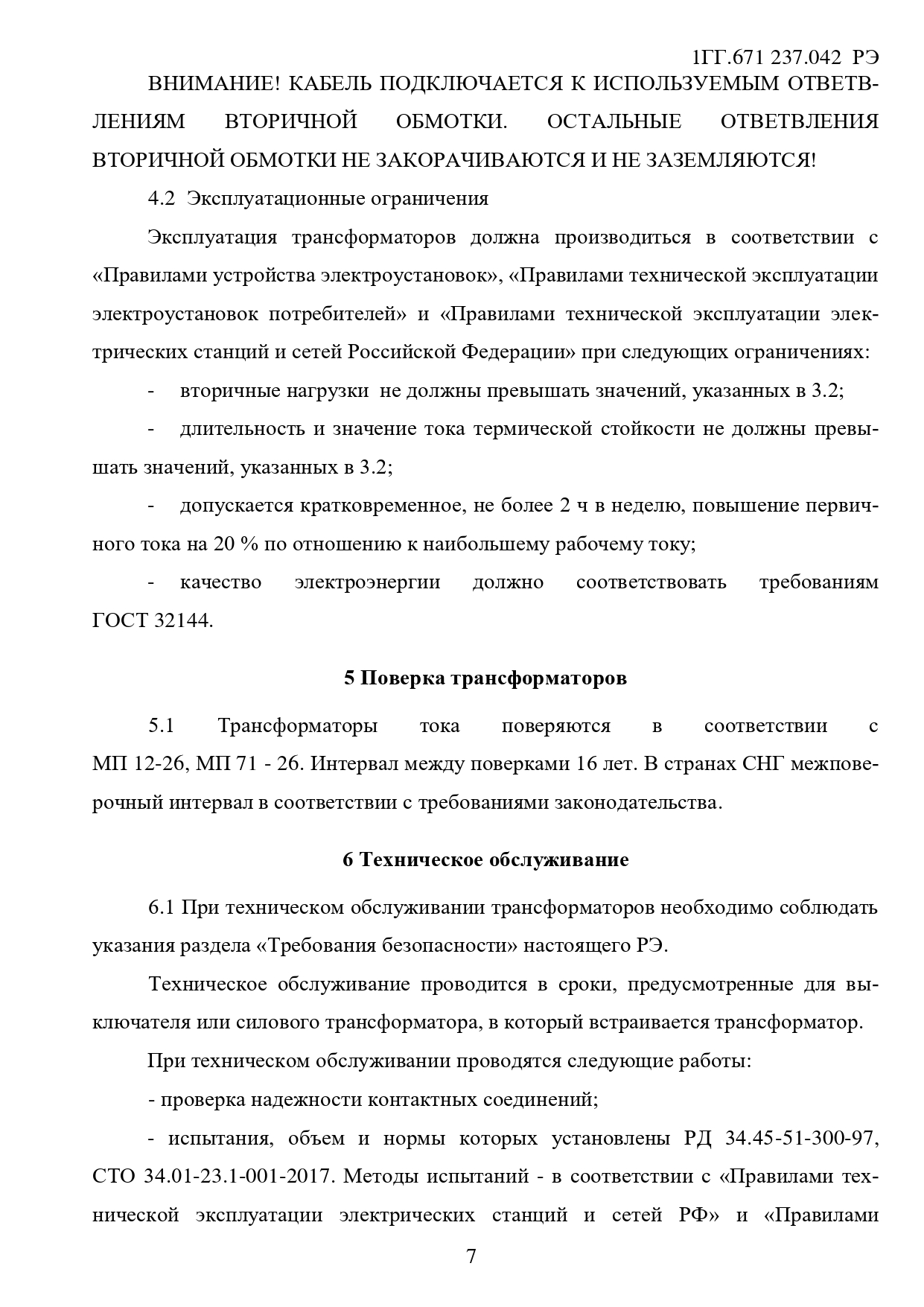

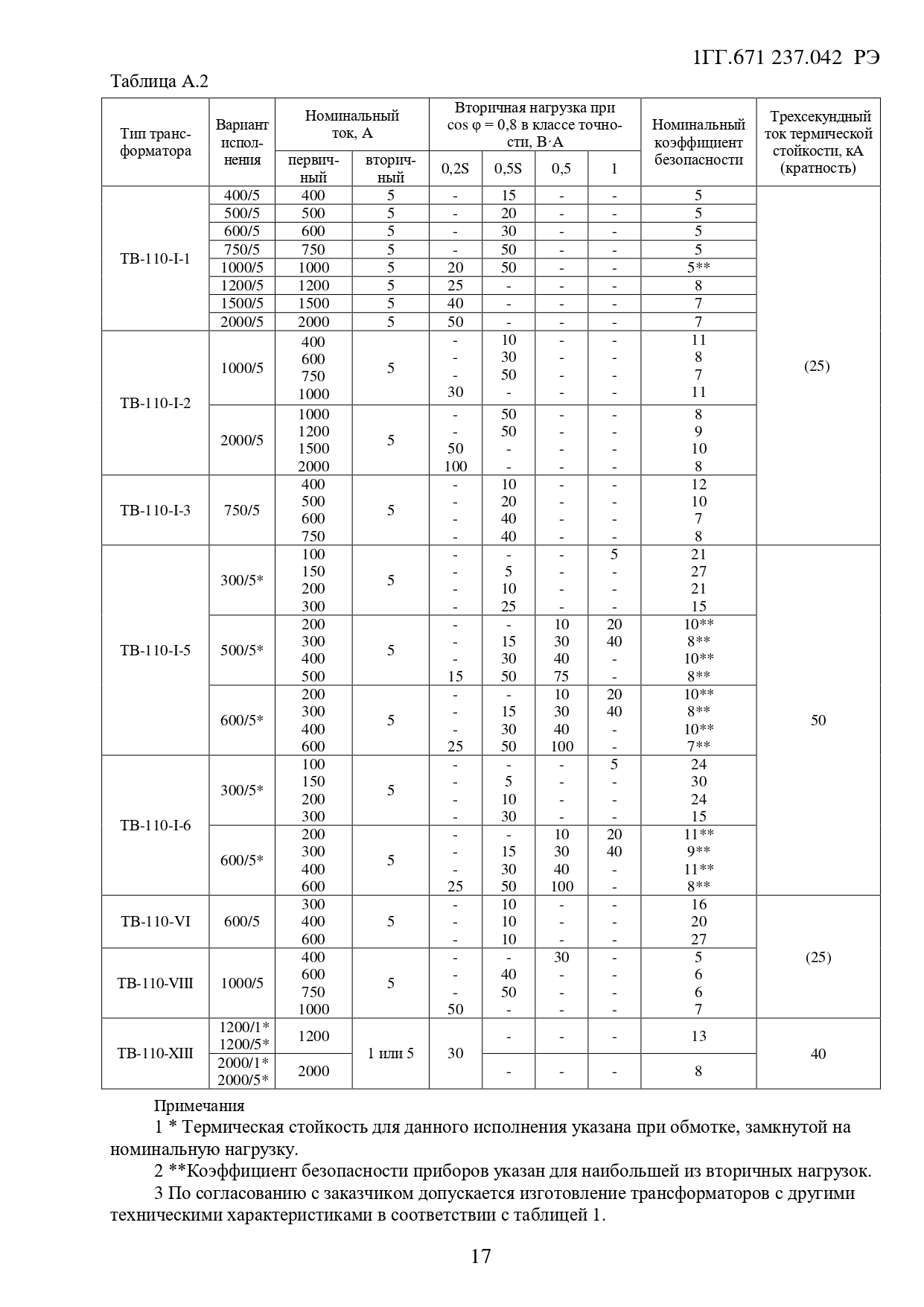

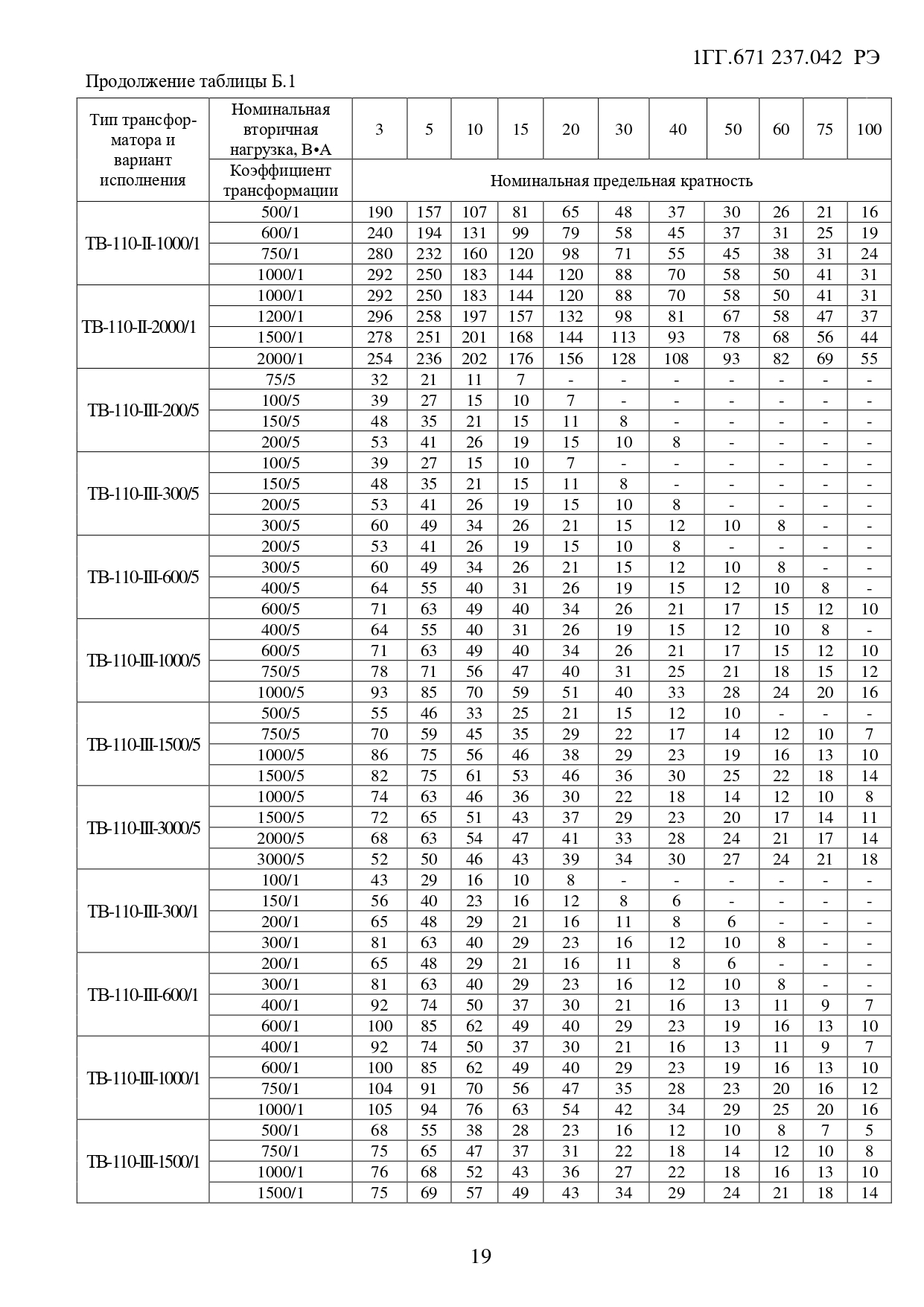

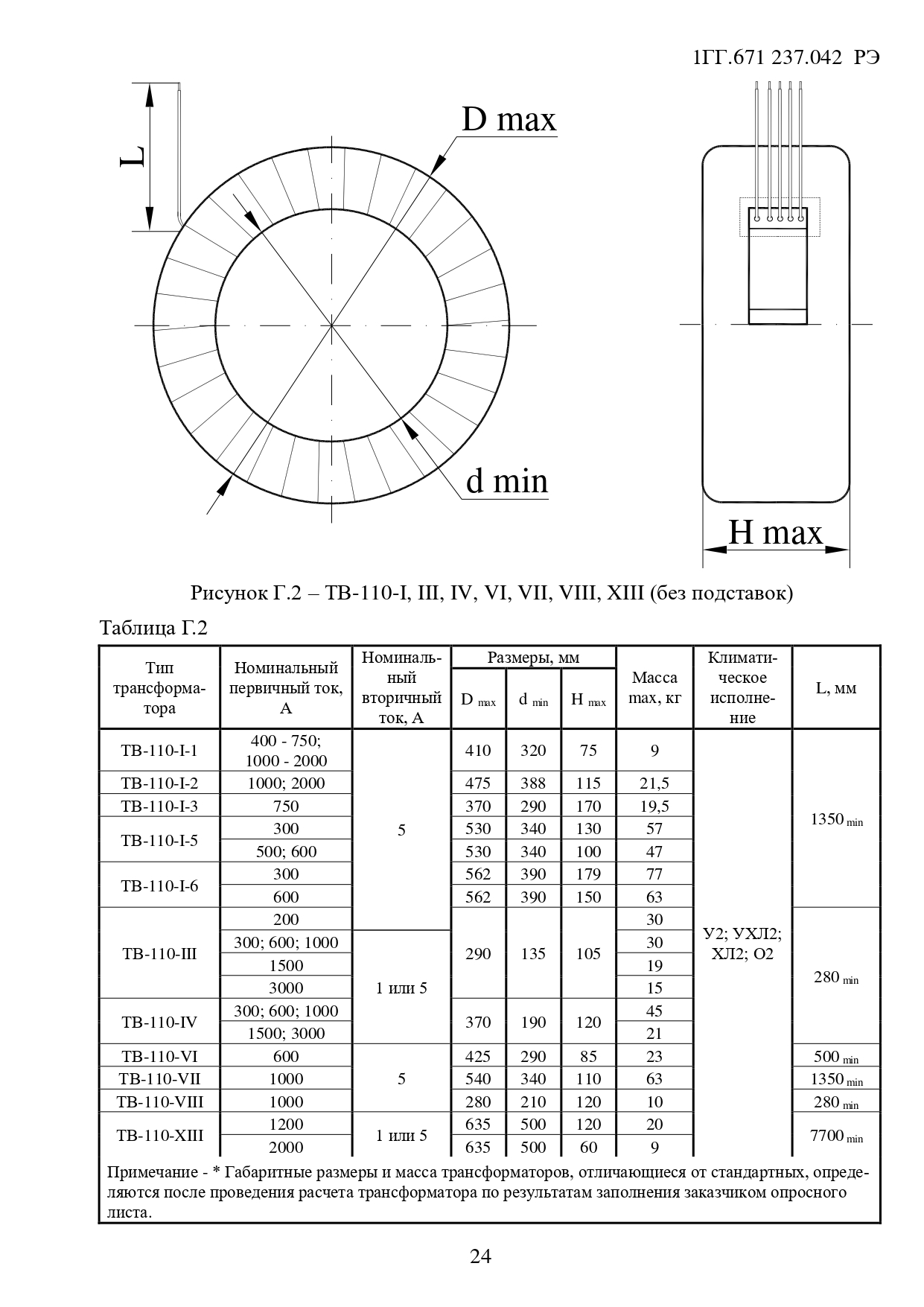

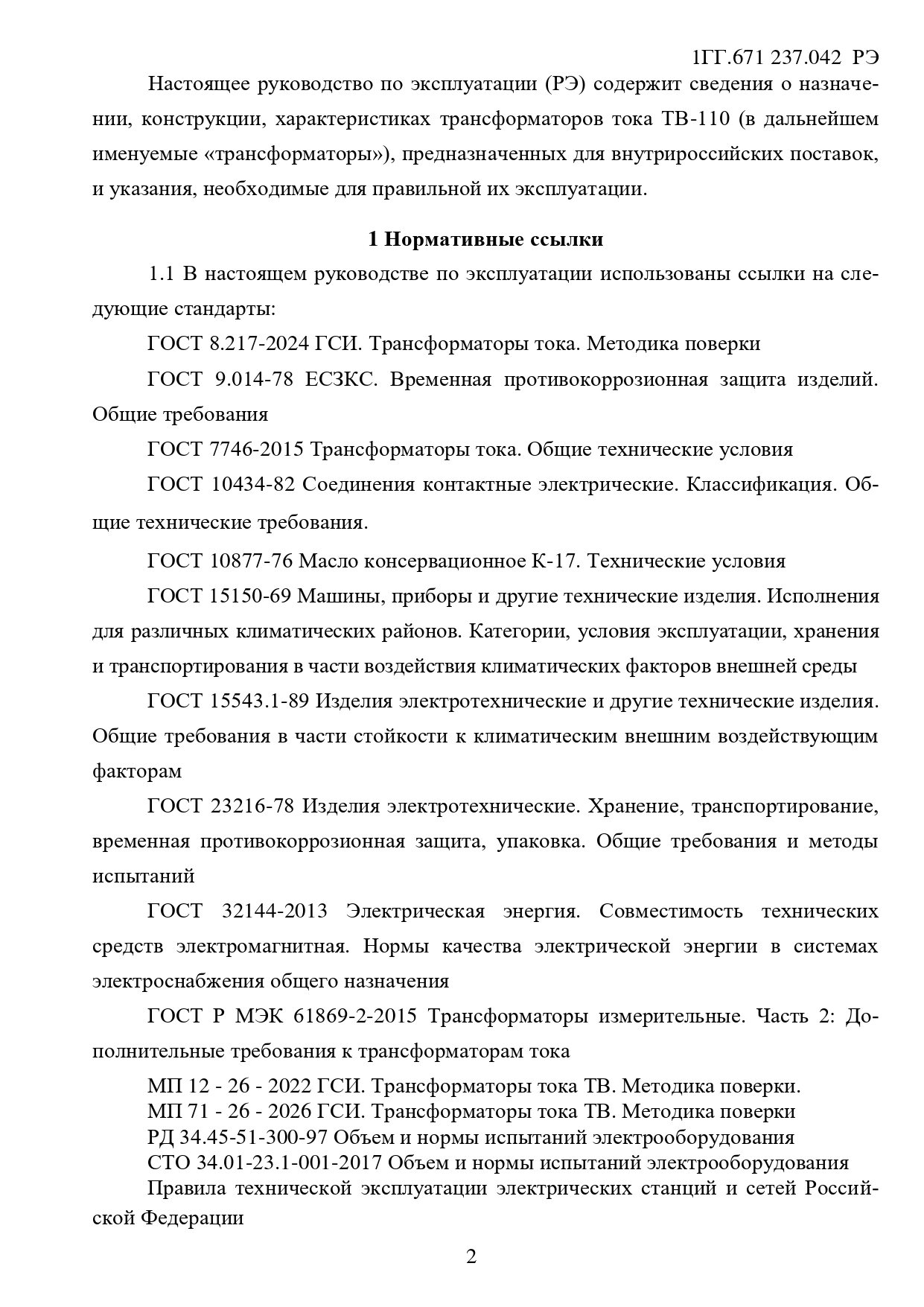

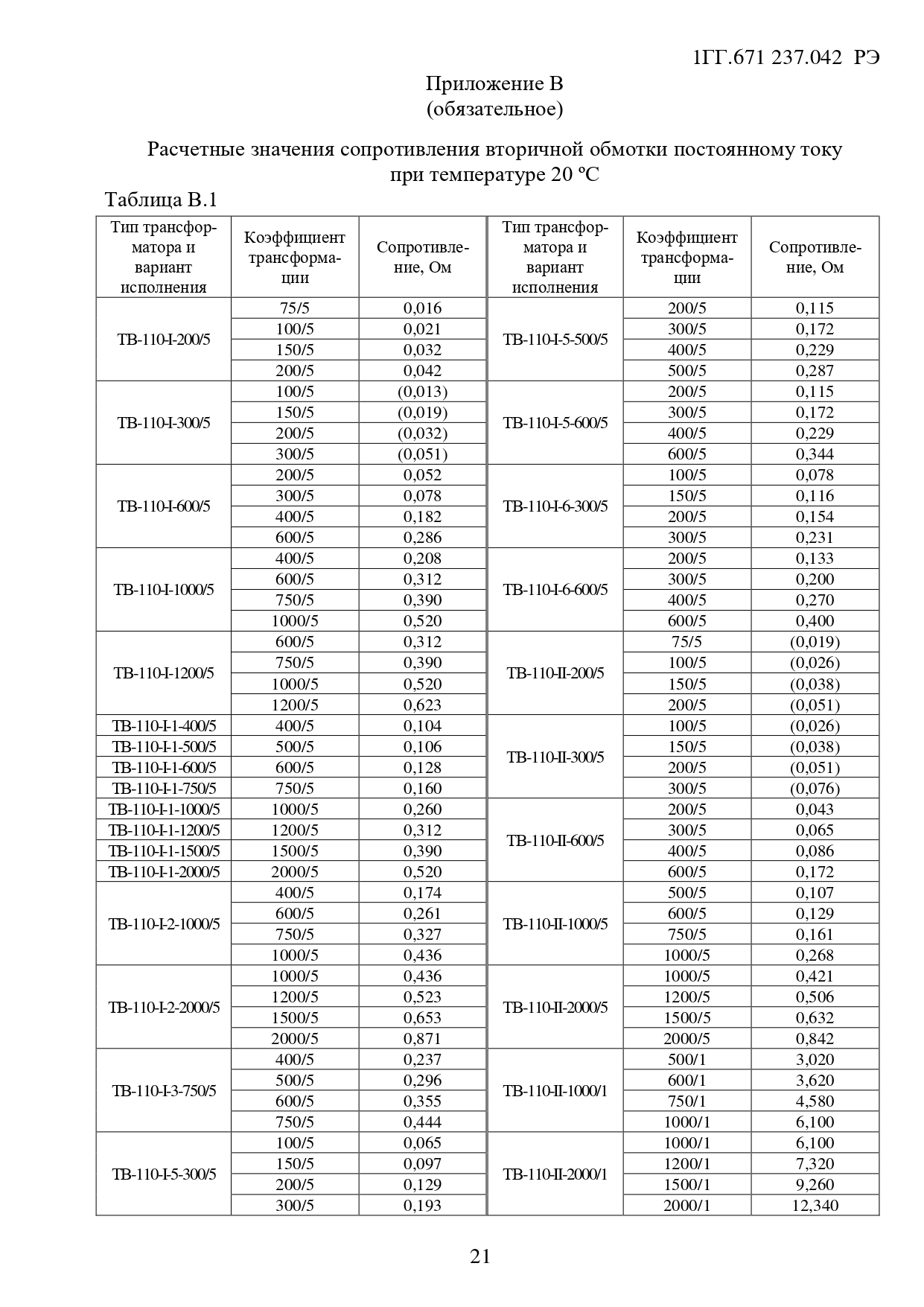

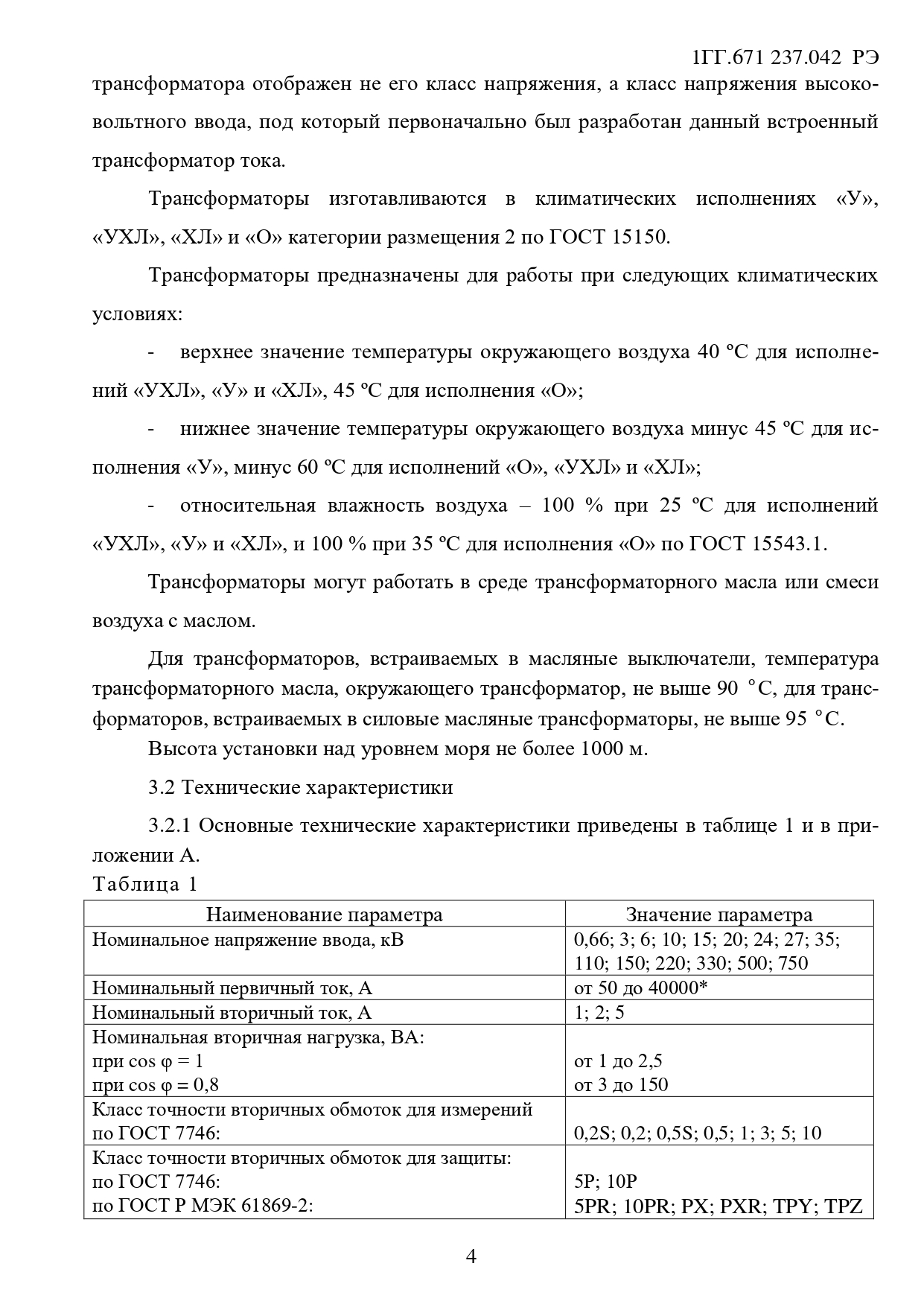

Руководство по эксплуатации ТВ-110

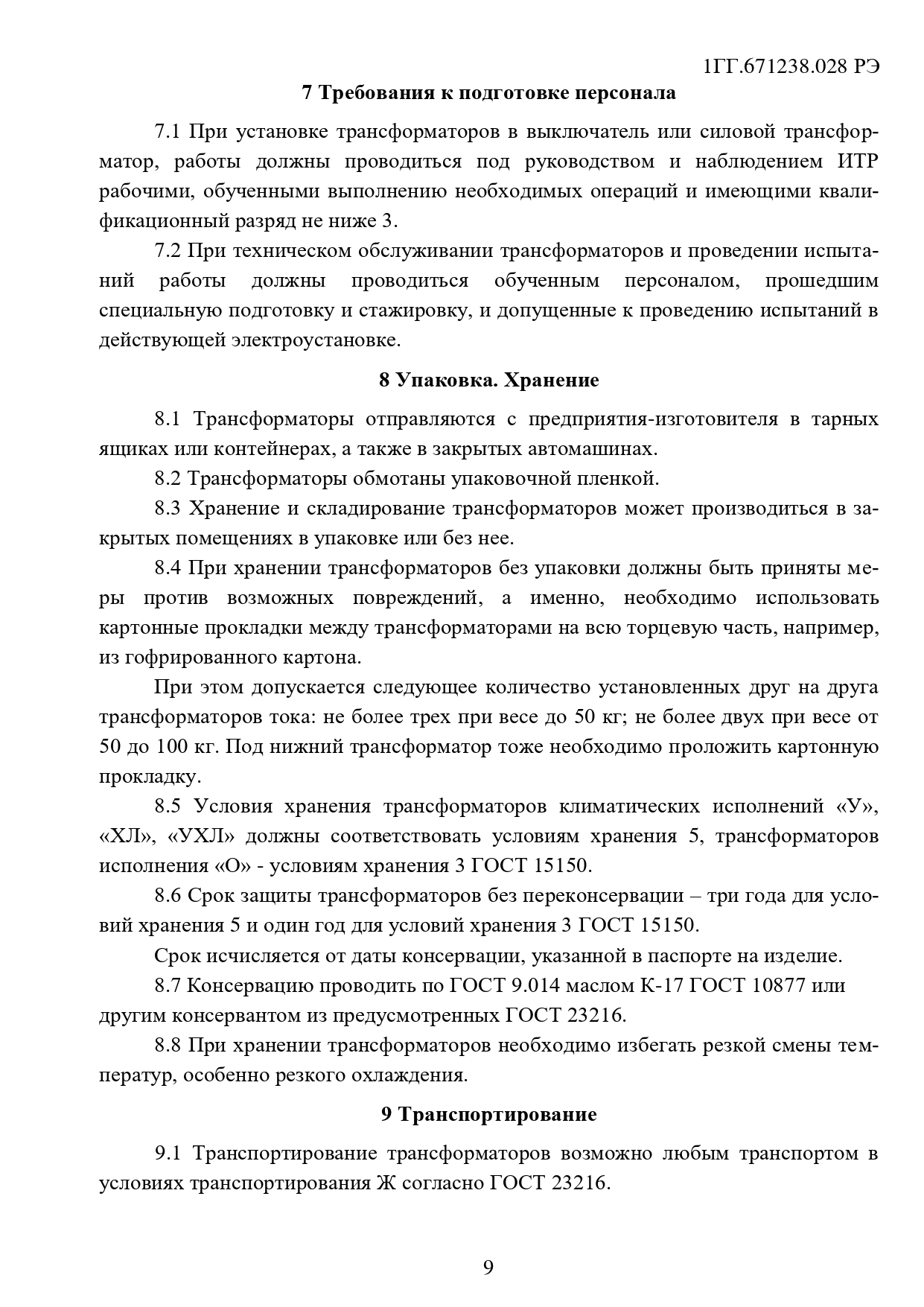

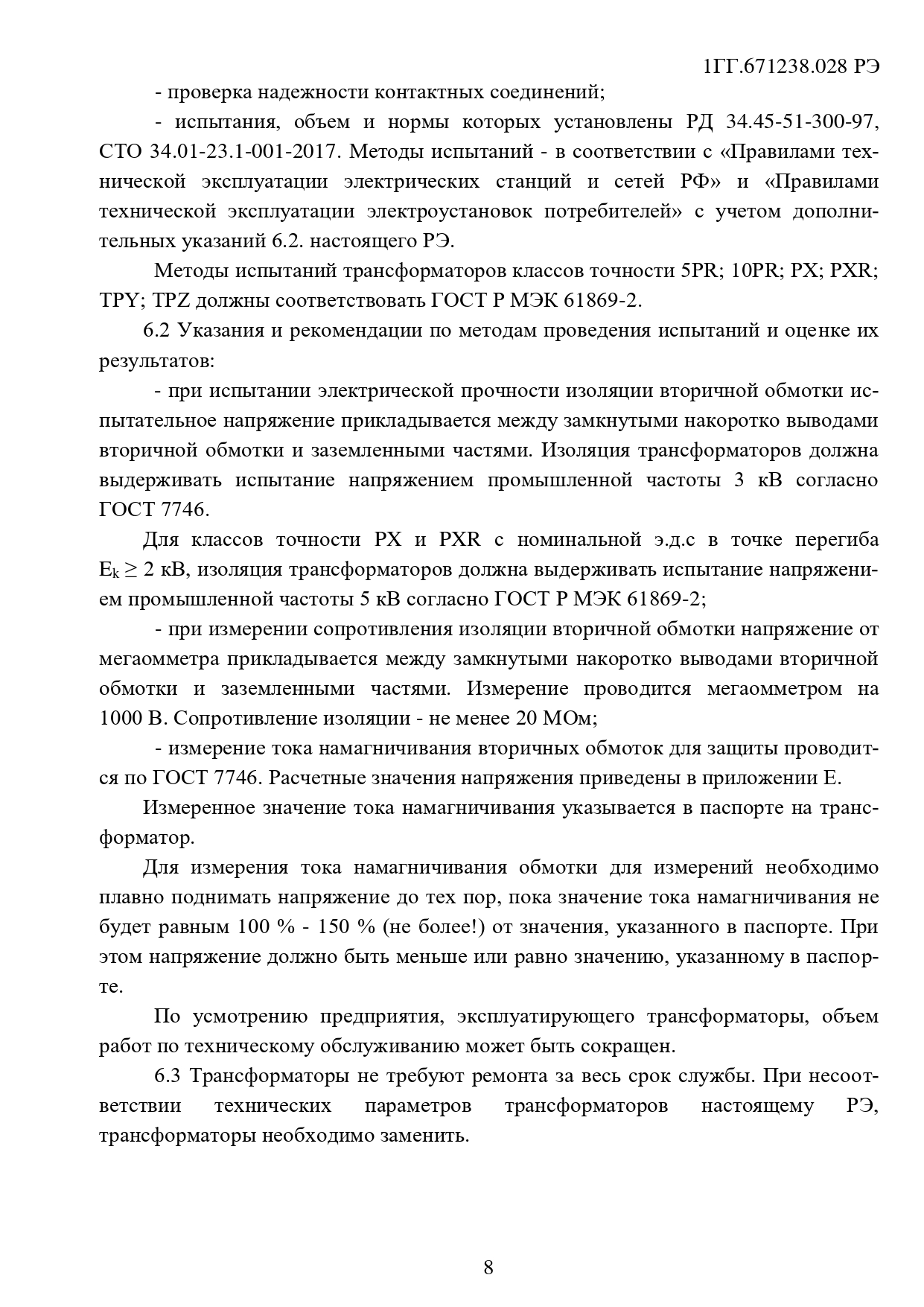

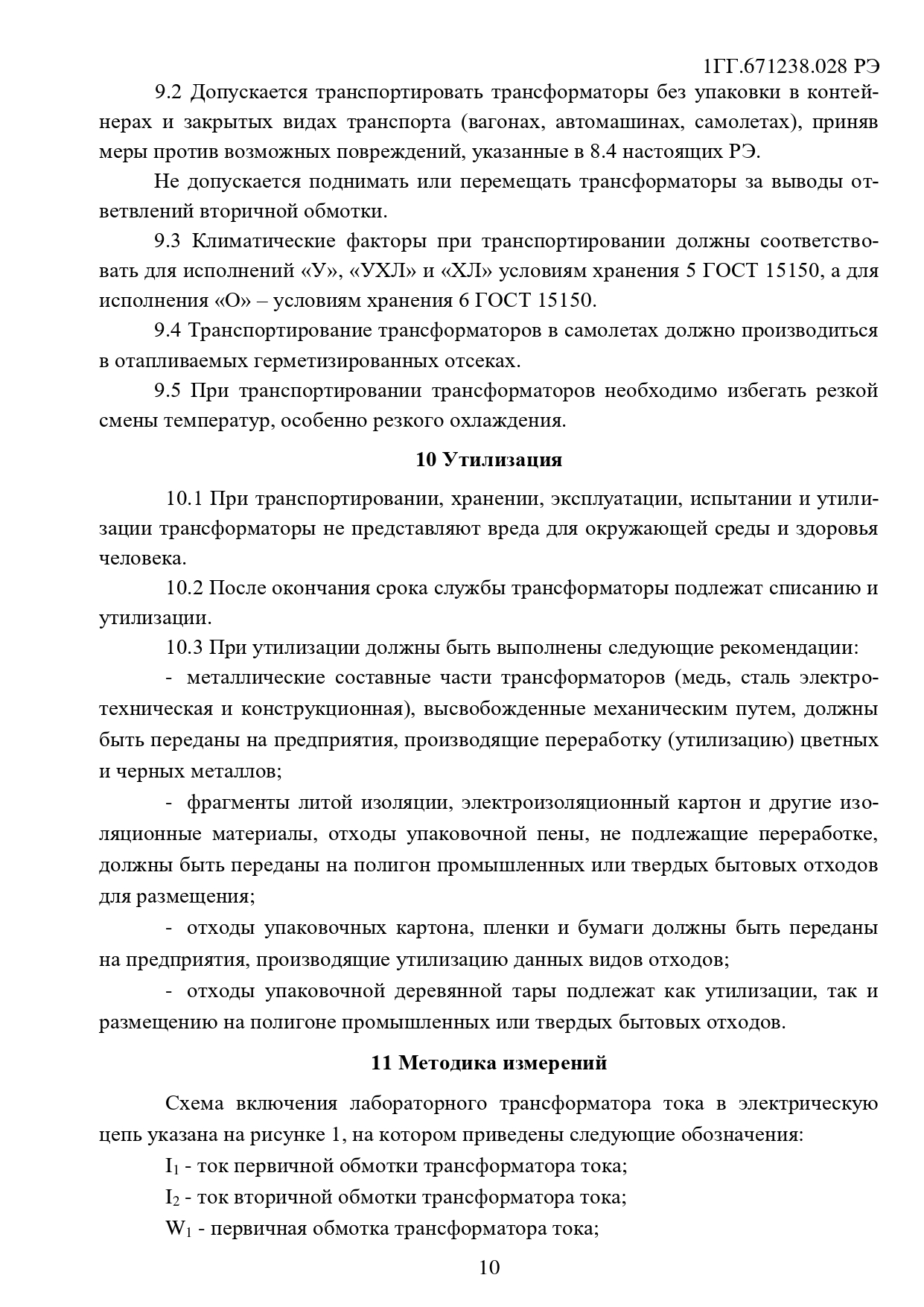

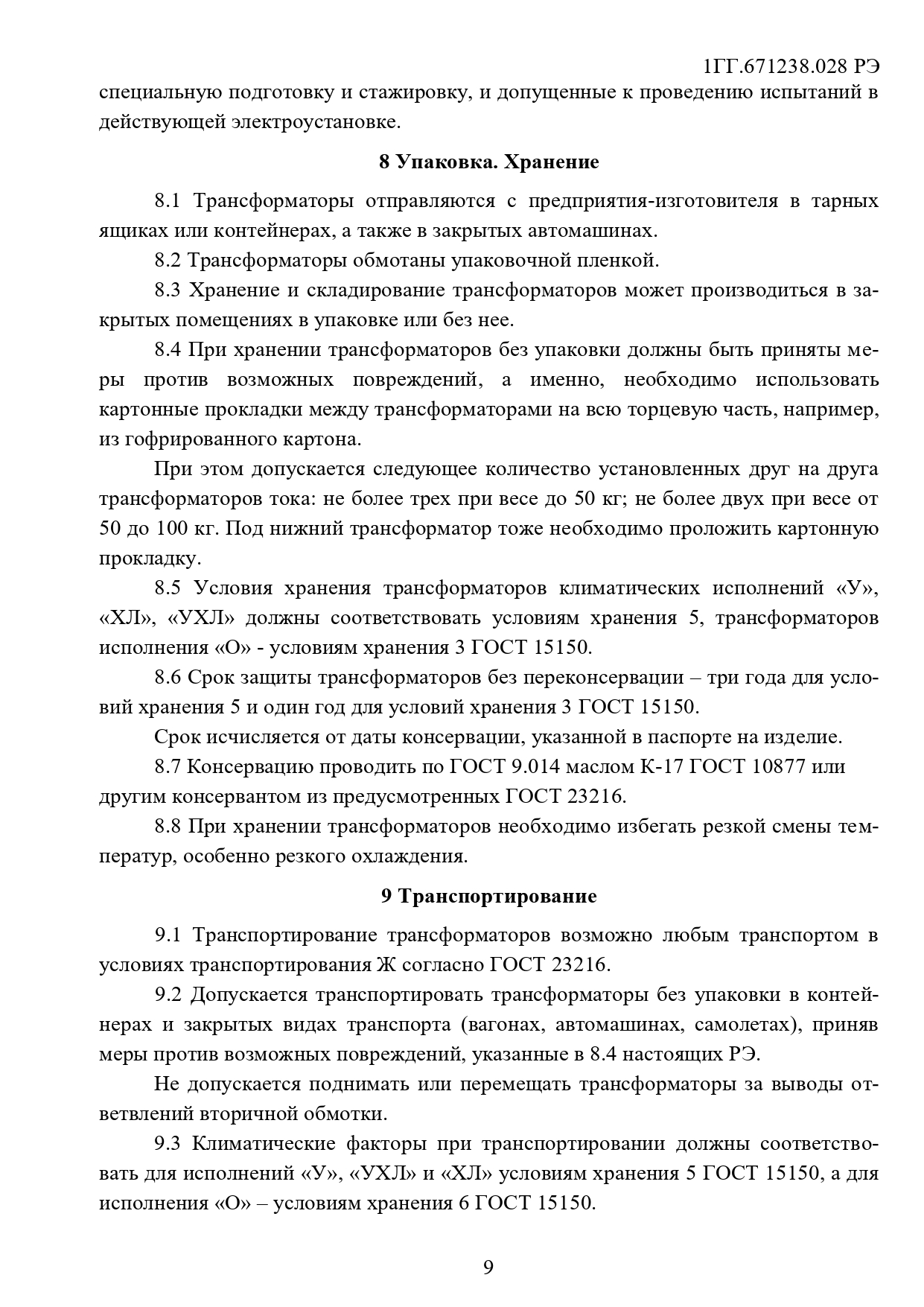

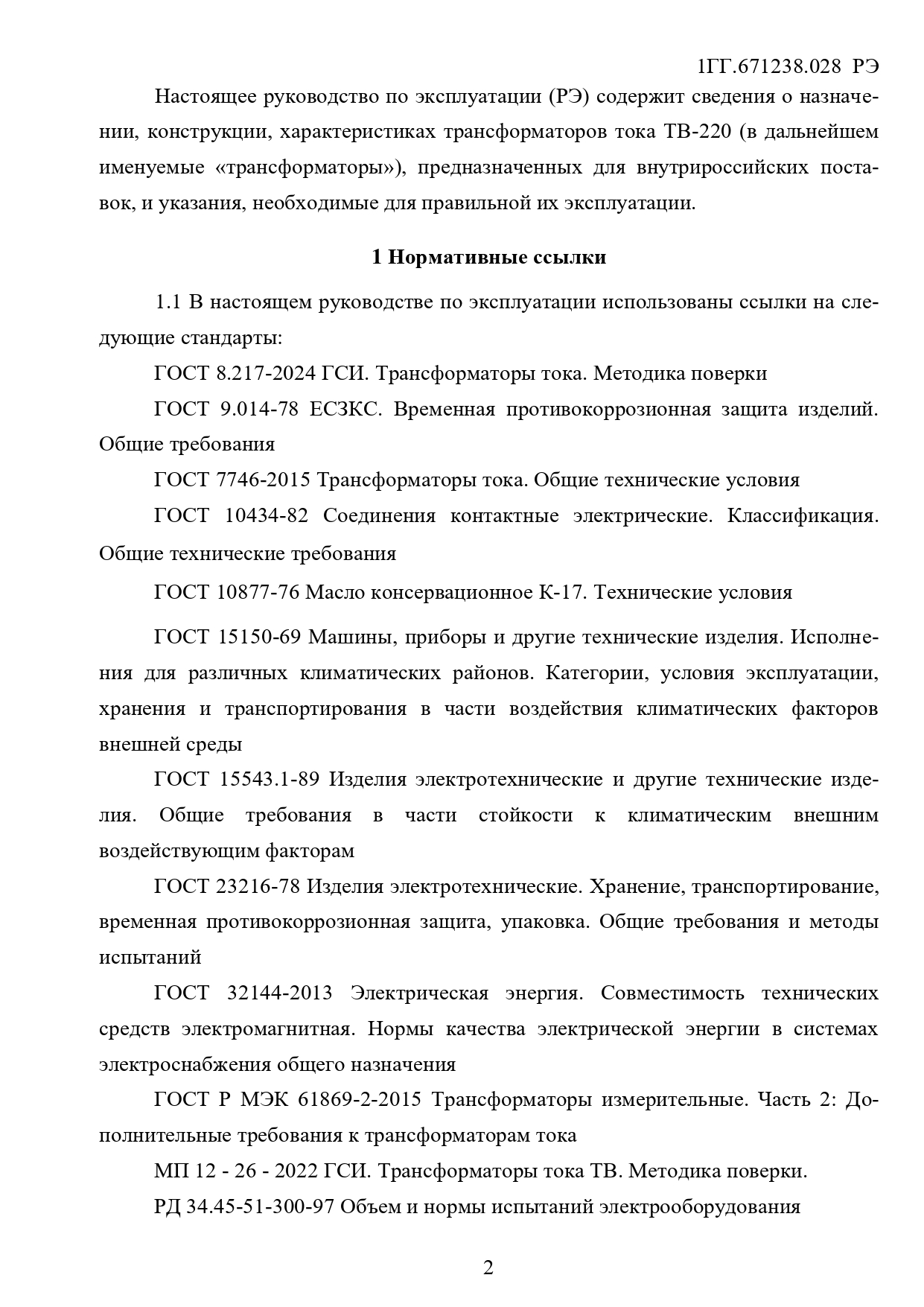

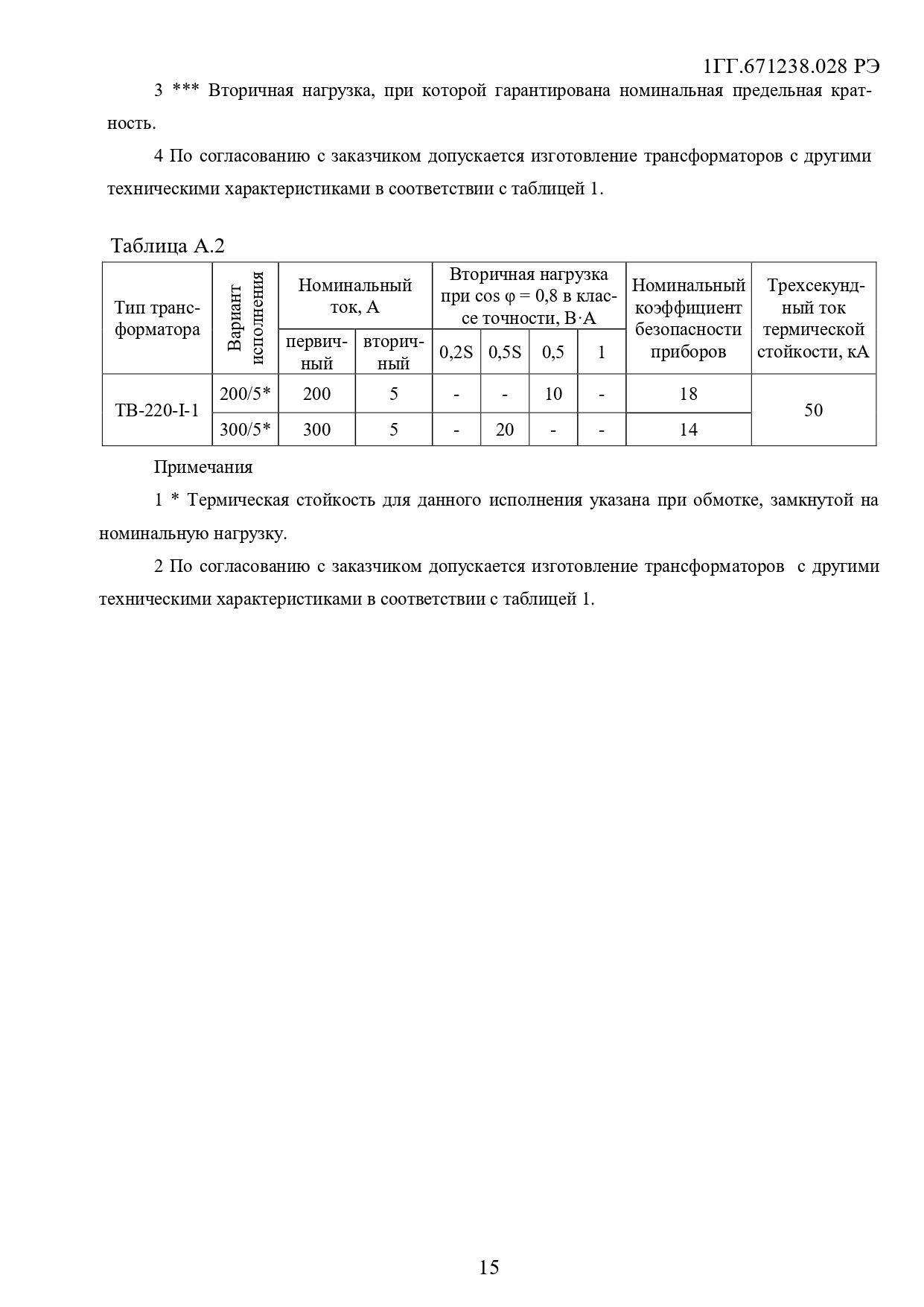

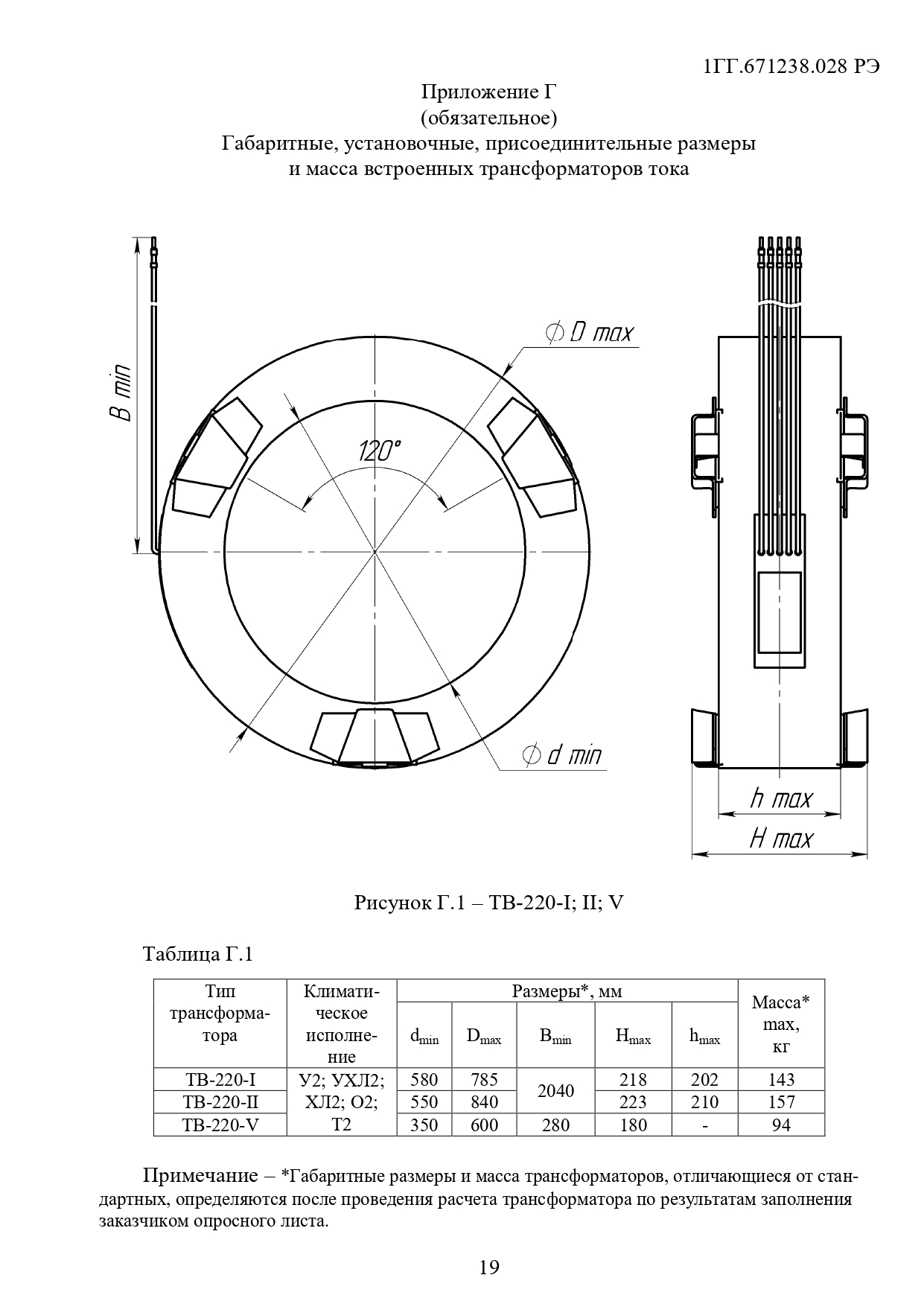

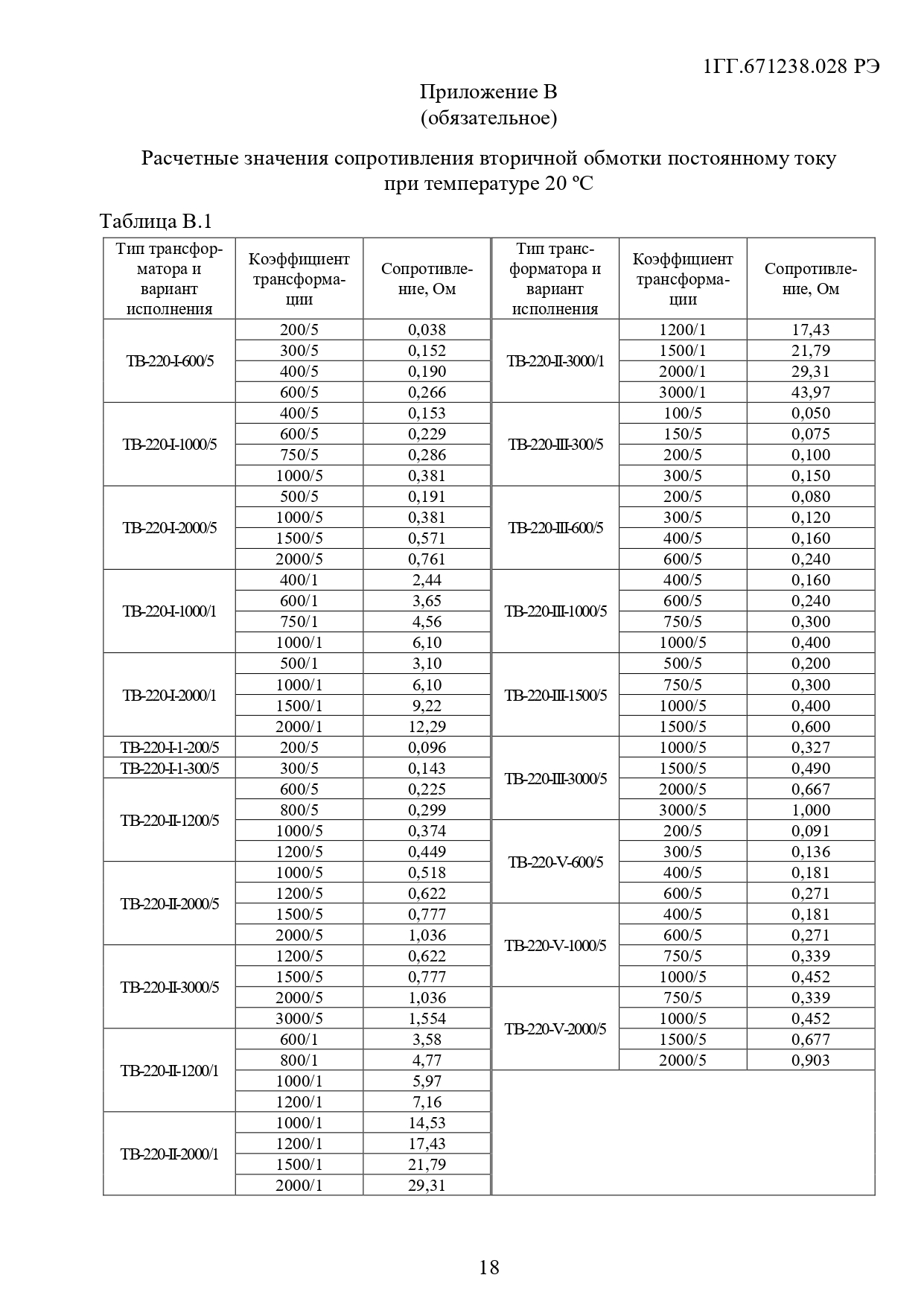

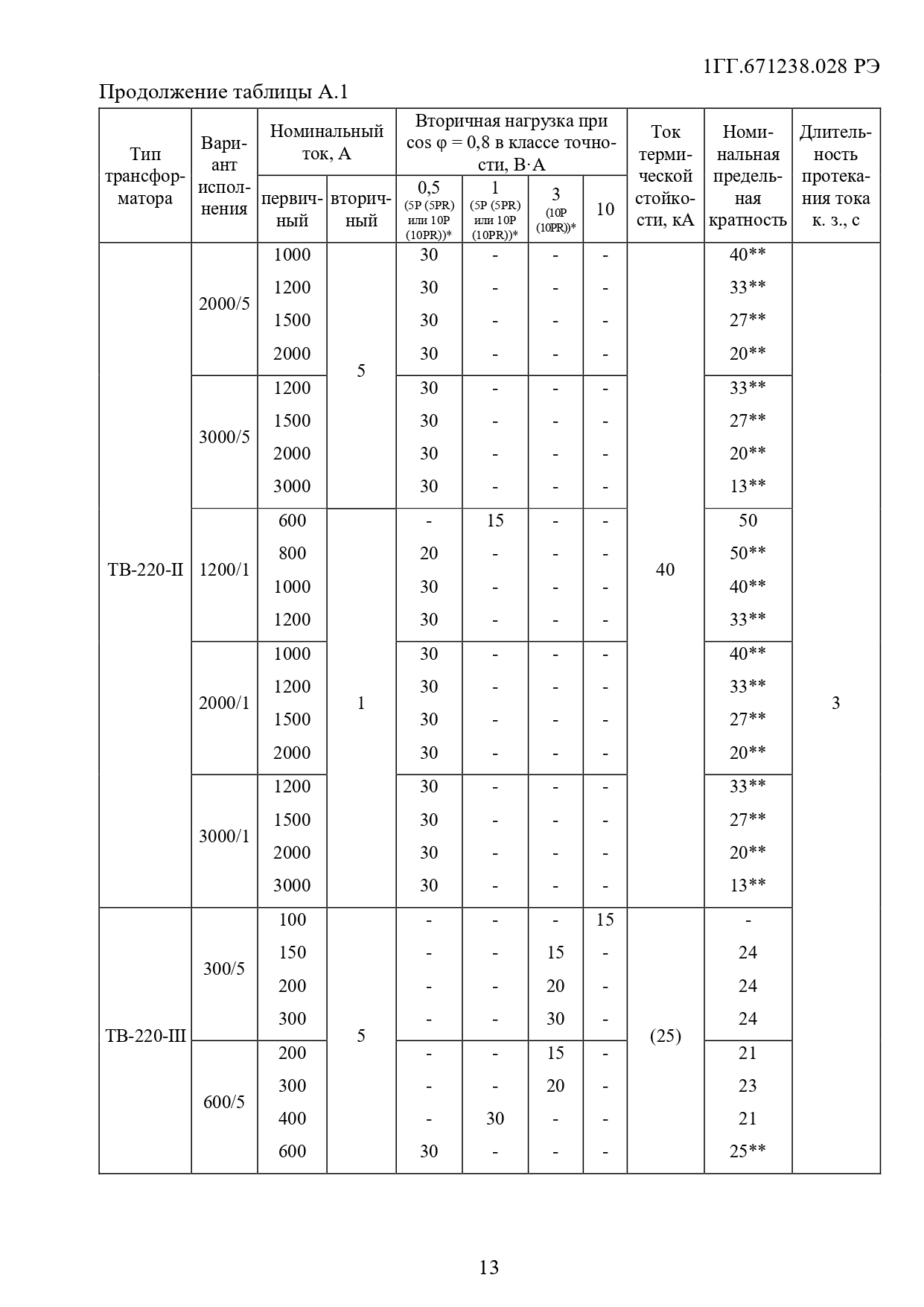

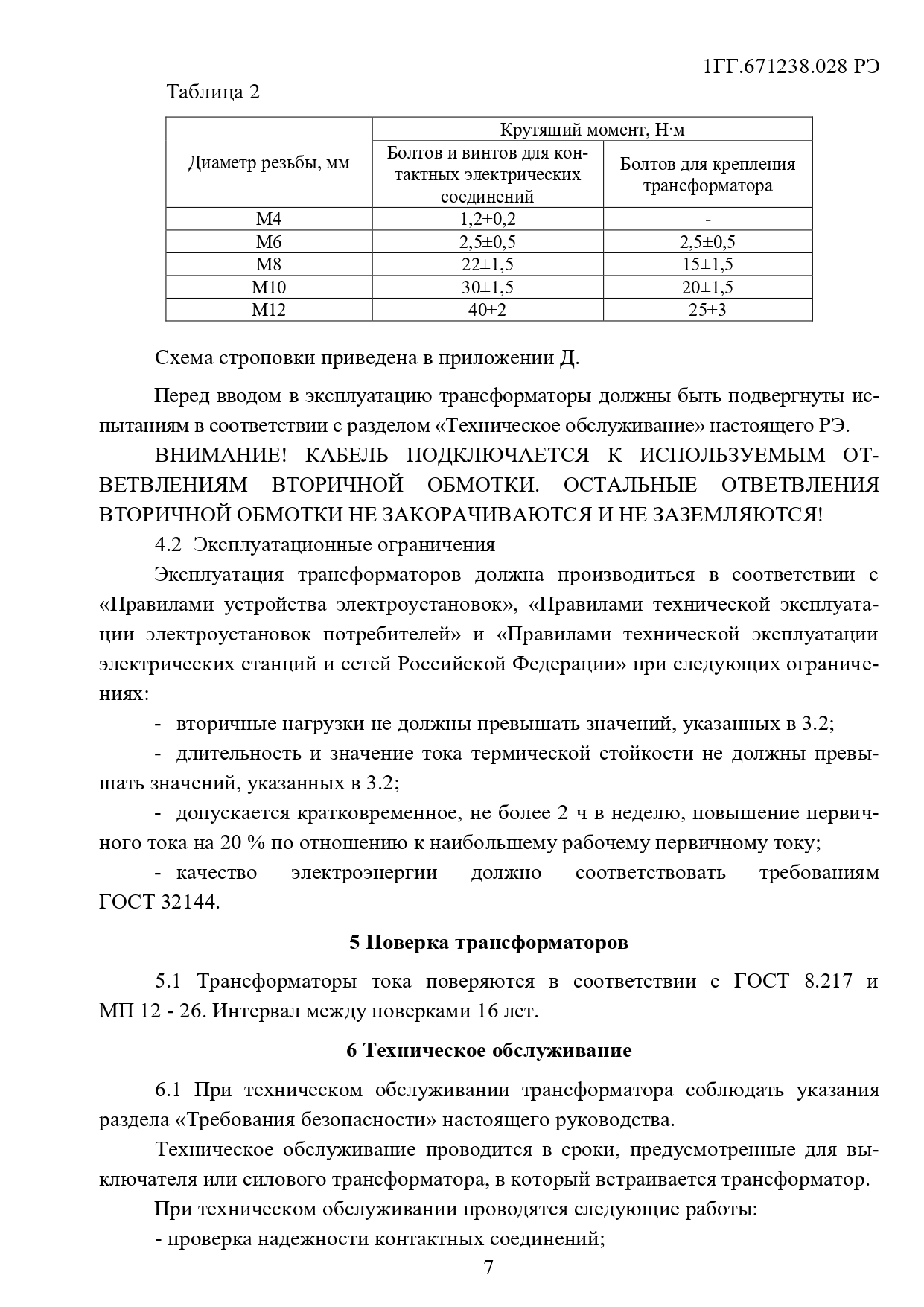

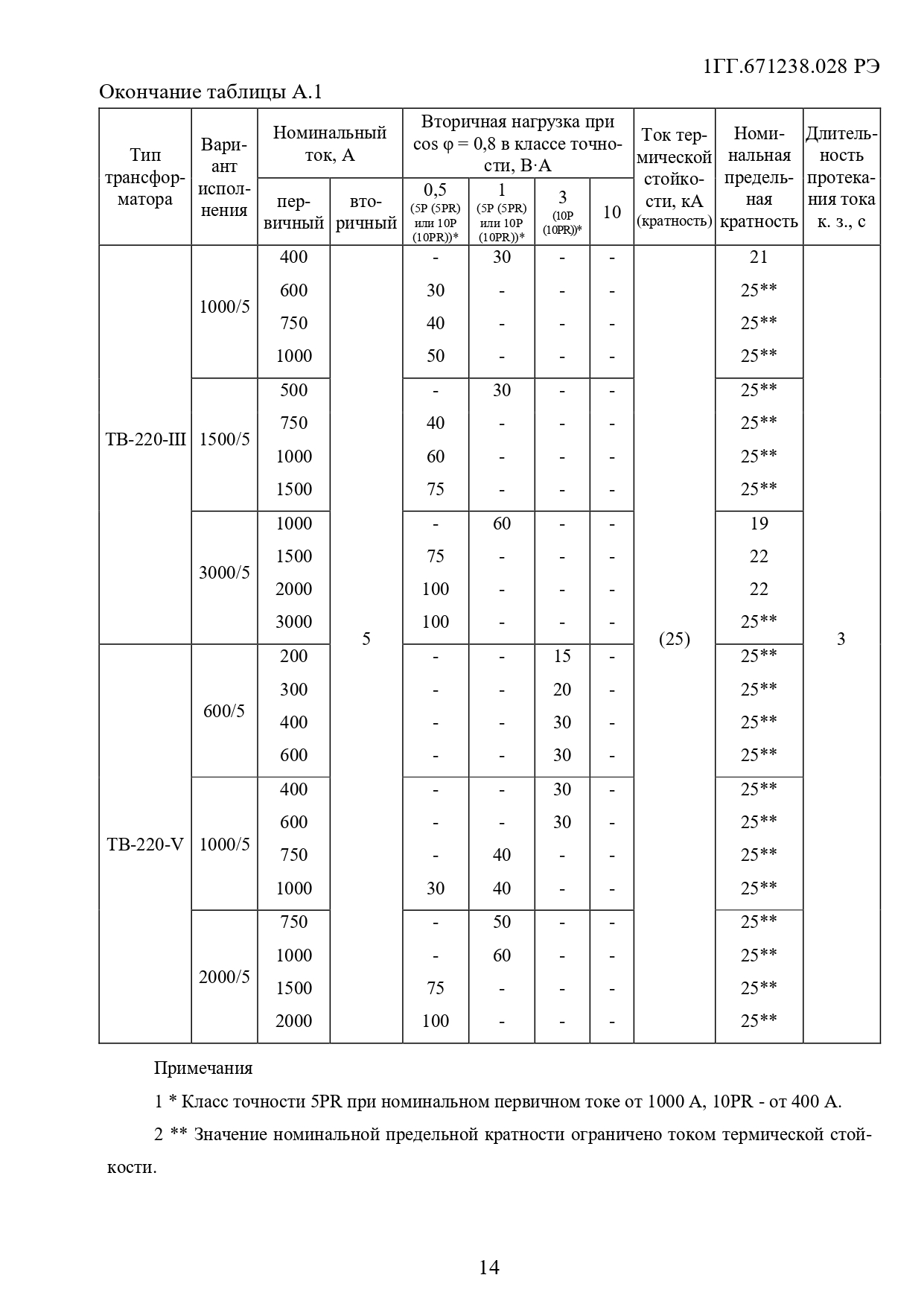

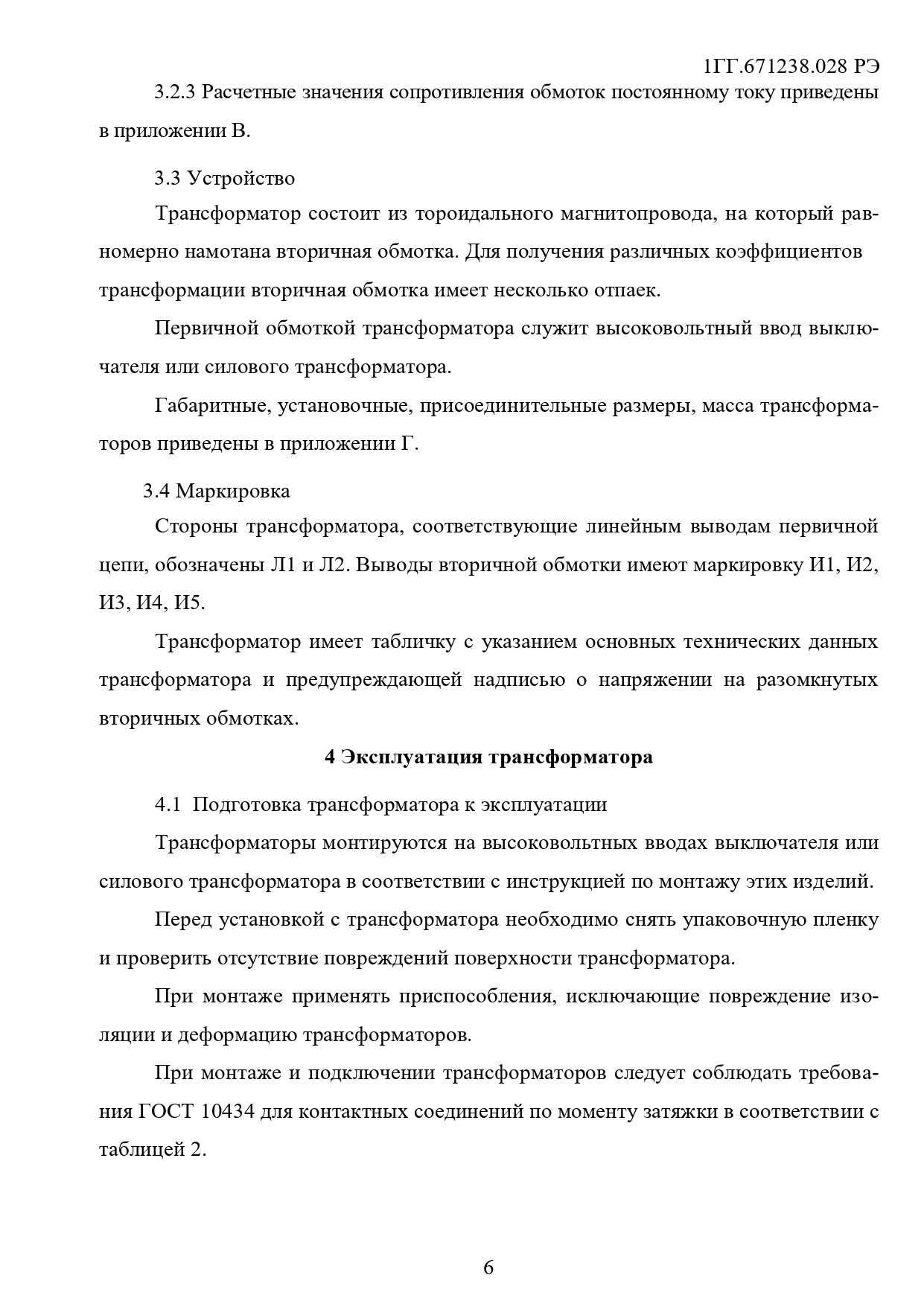

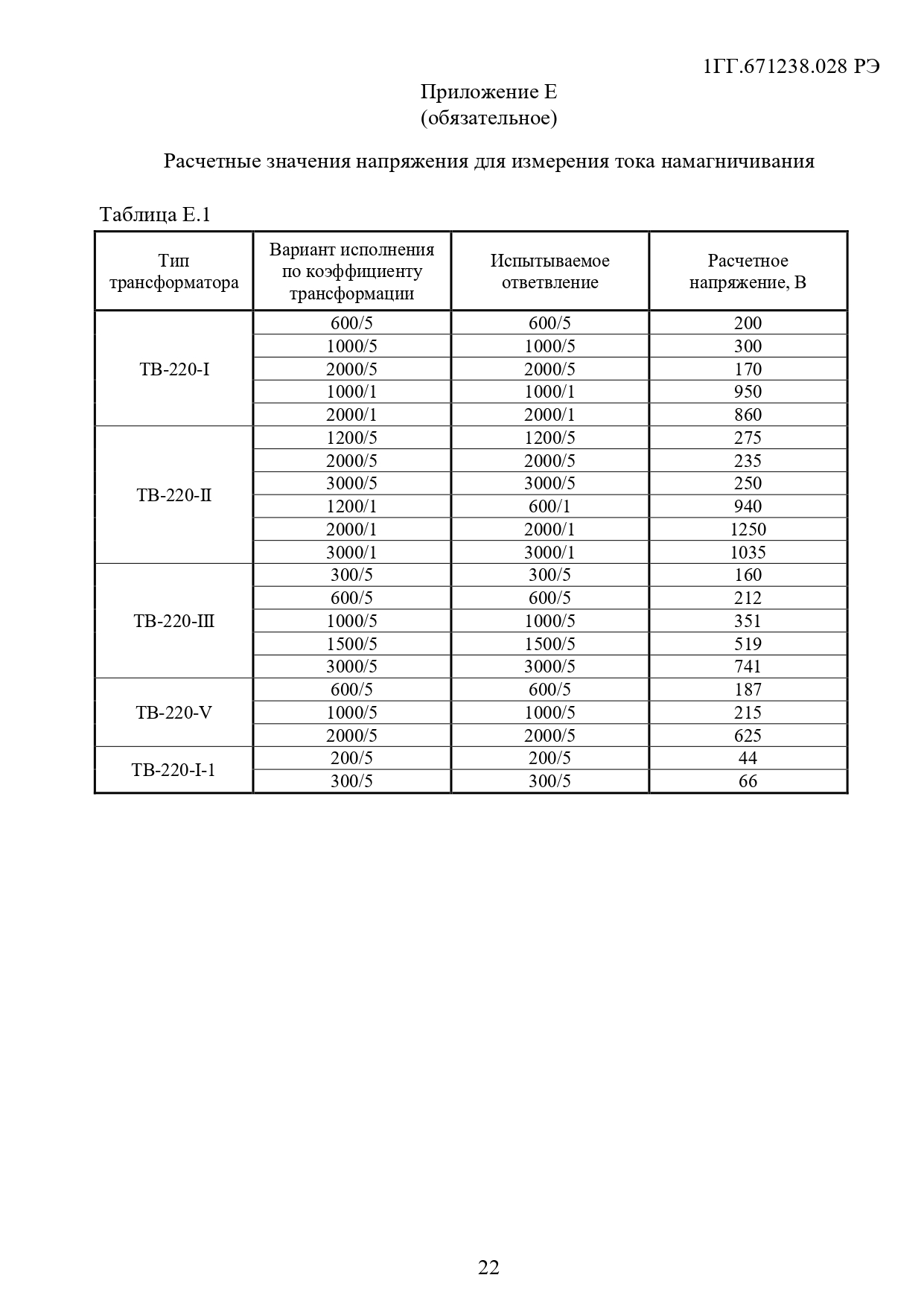

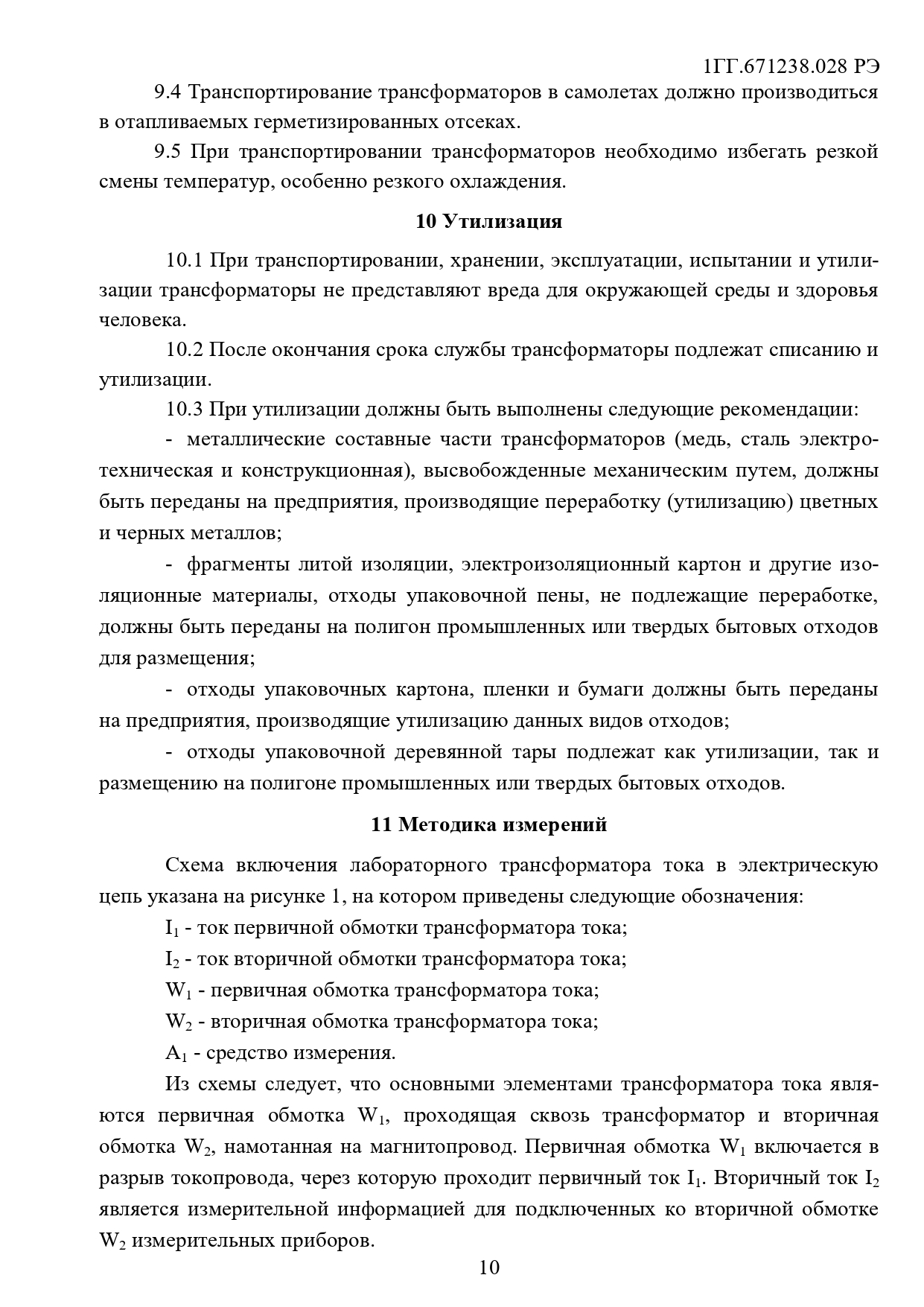

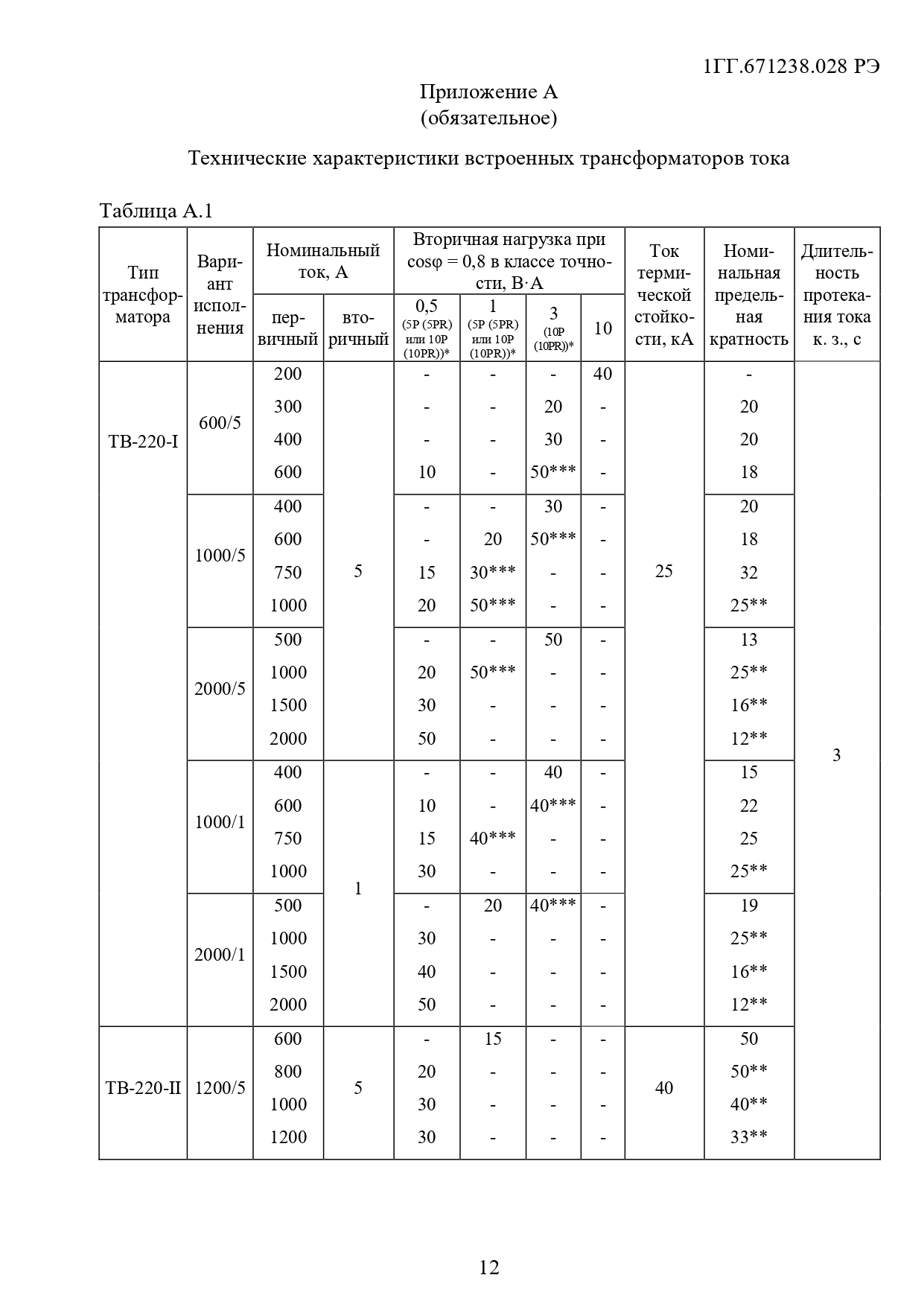

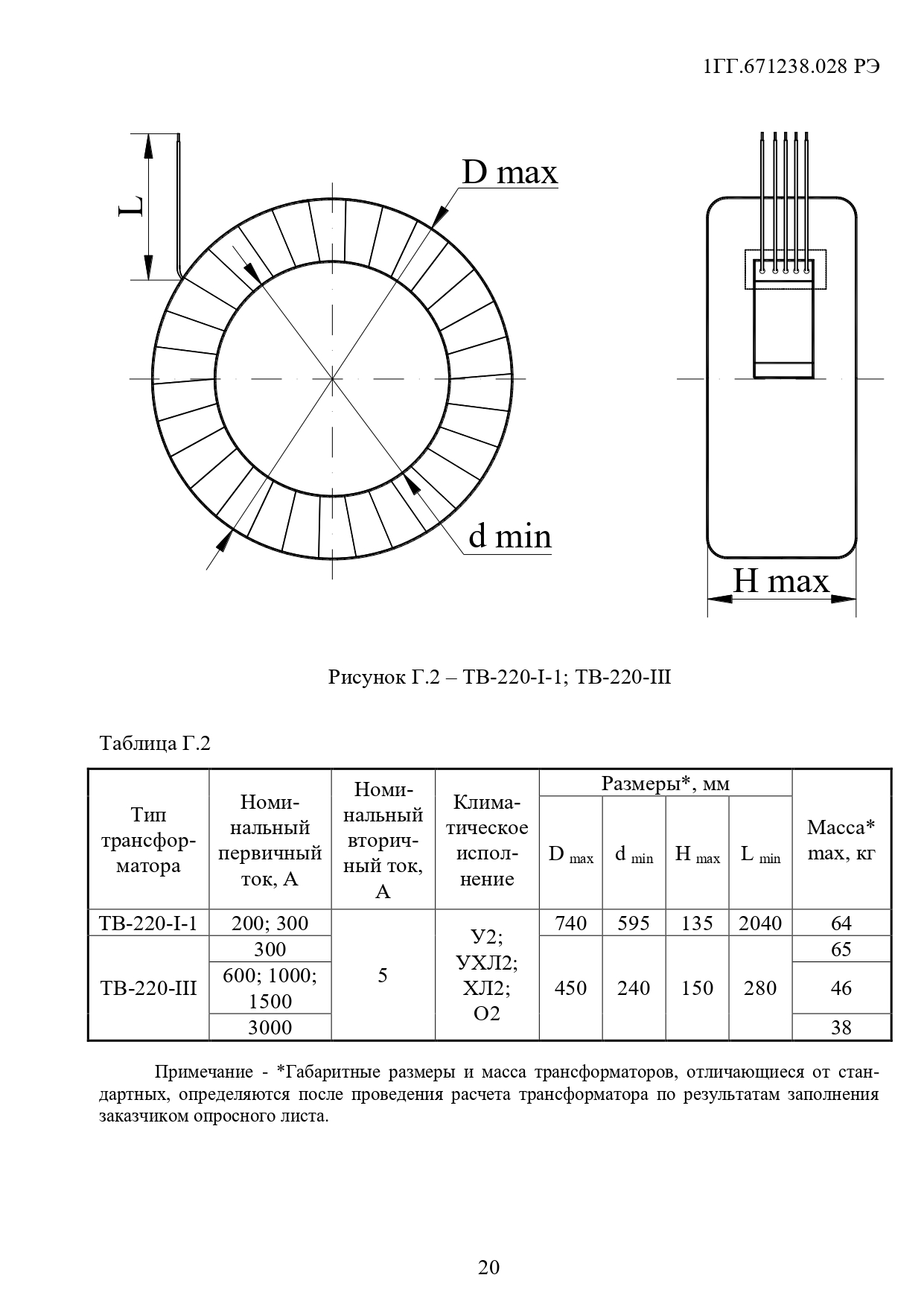

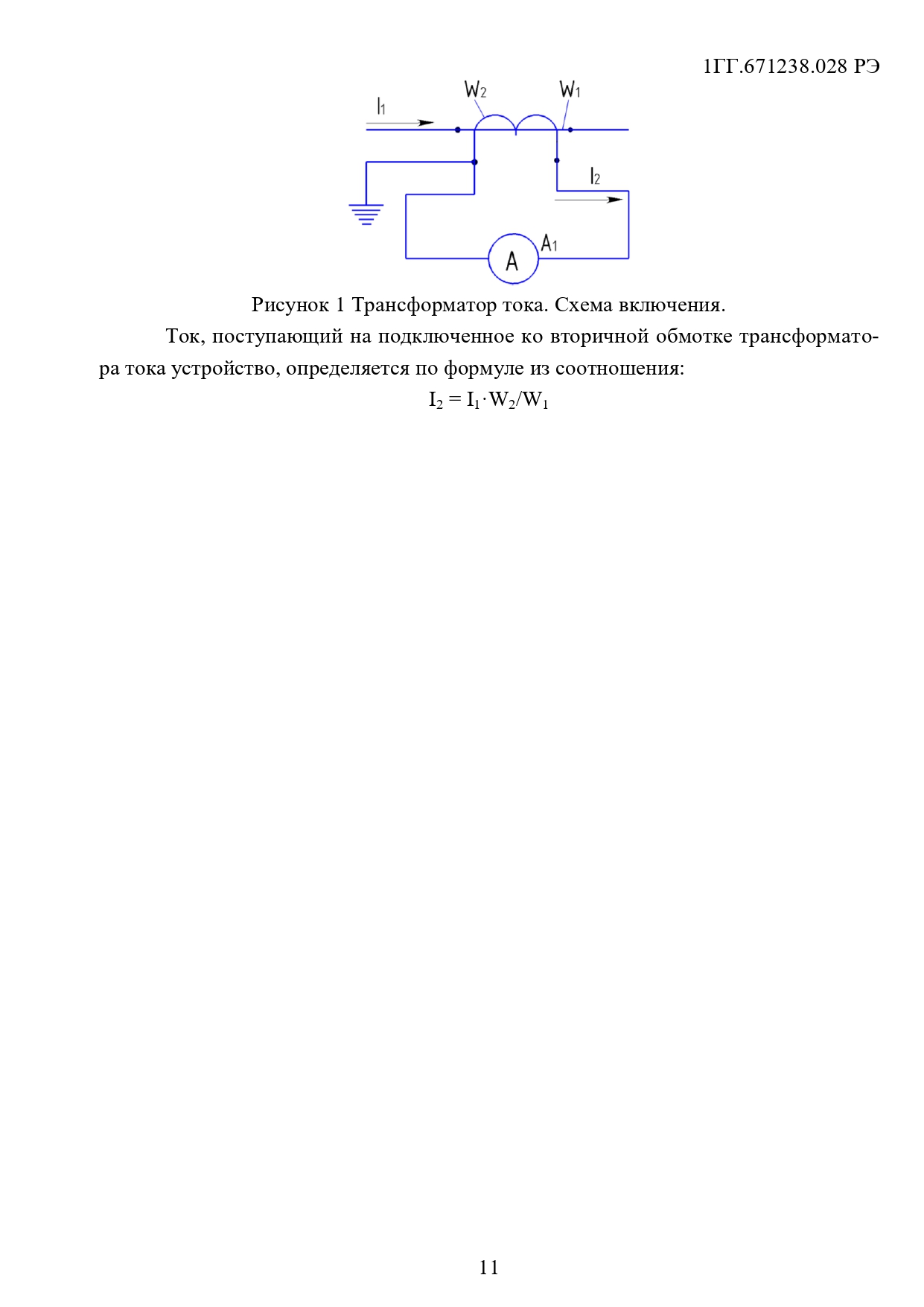

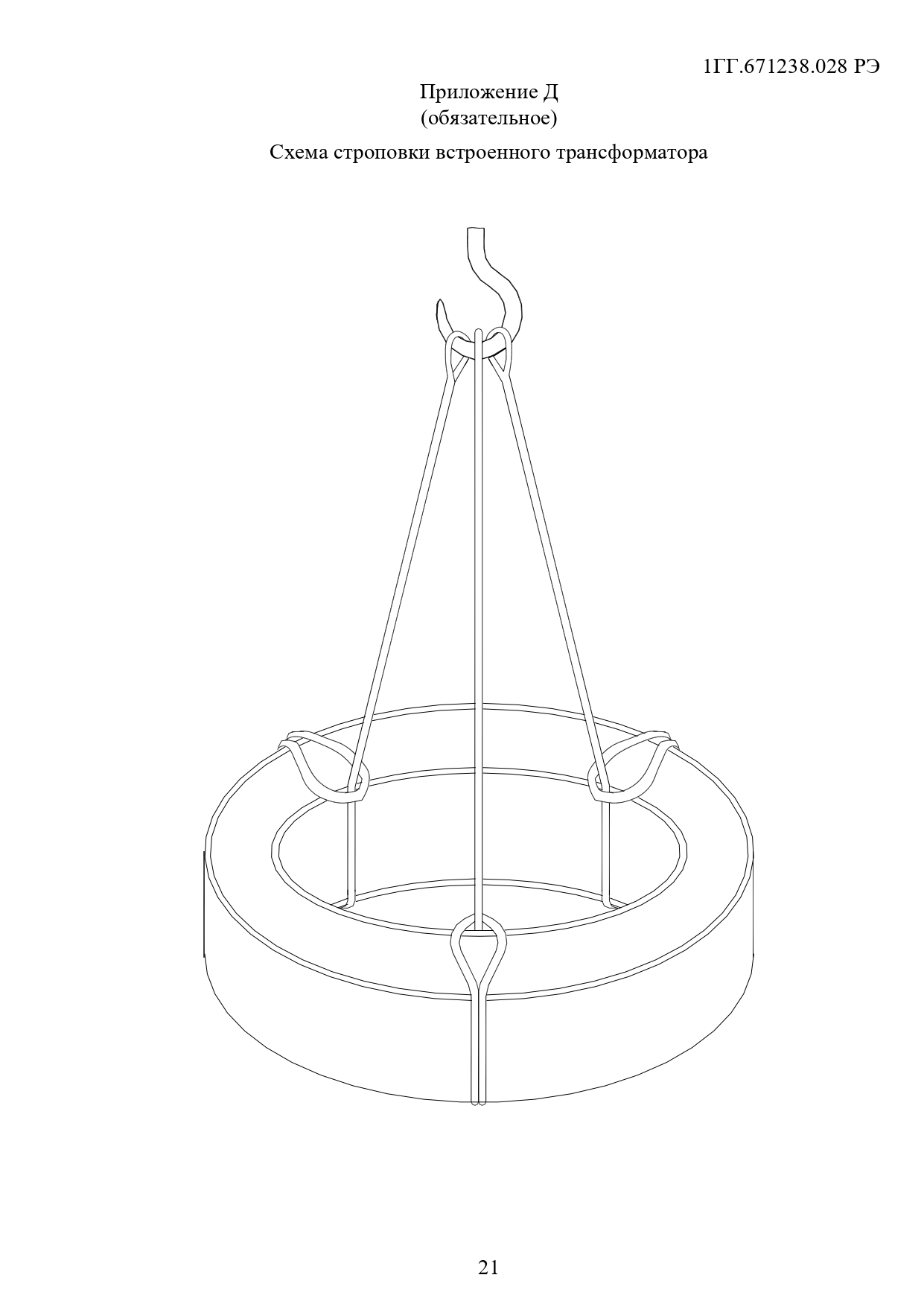

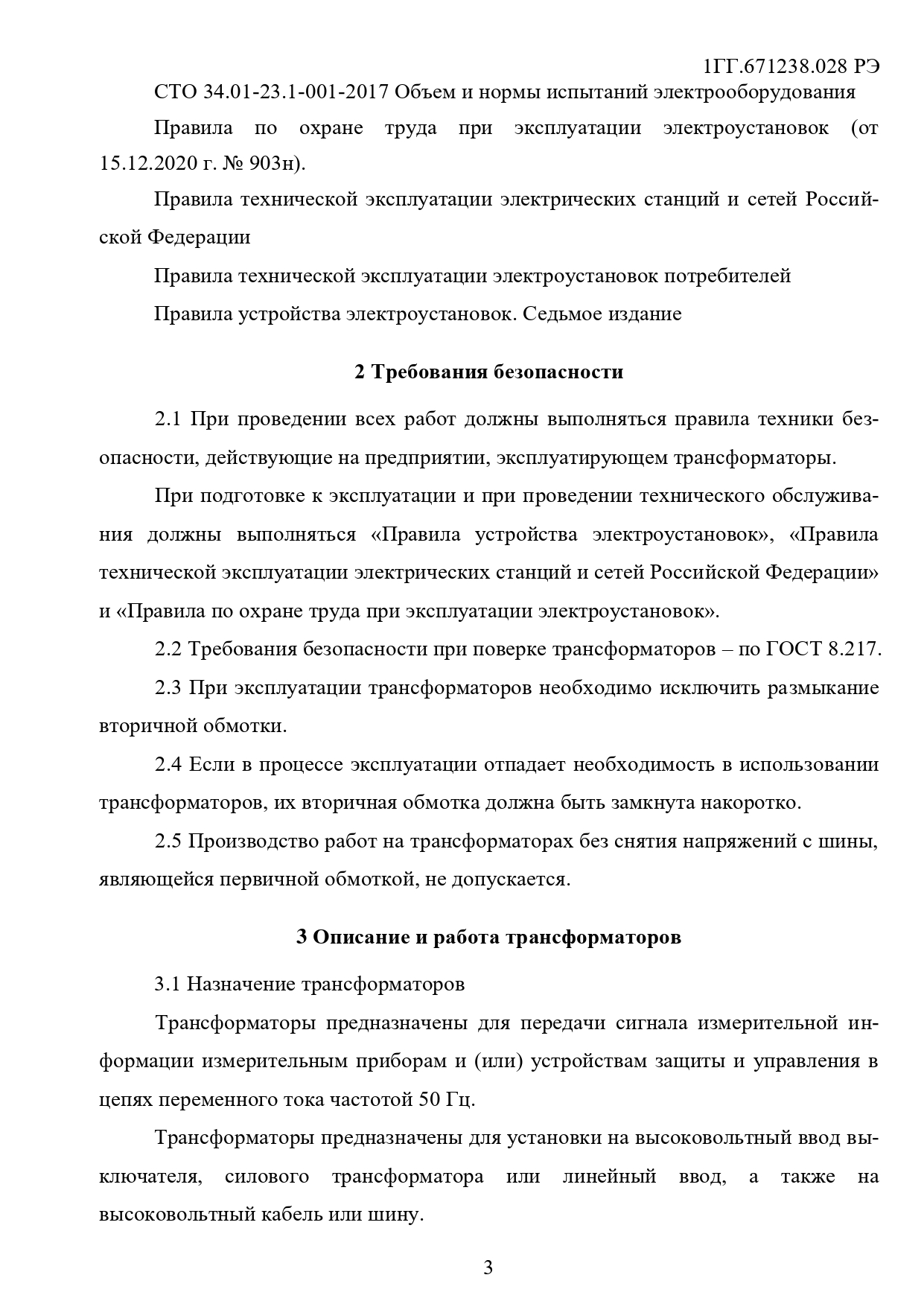

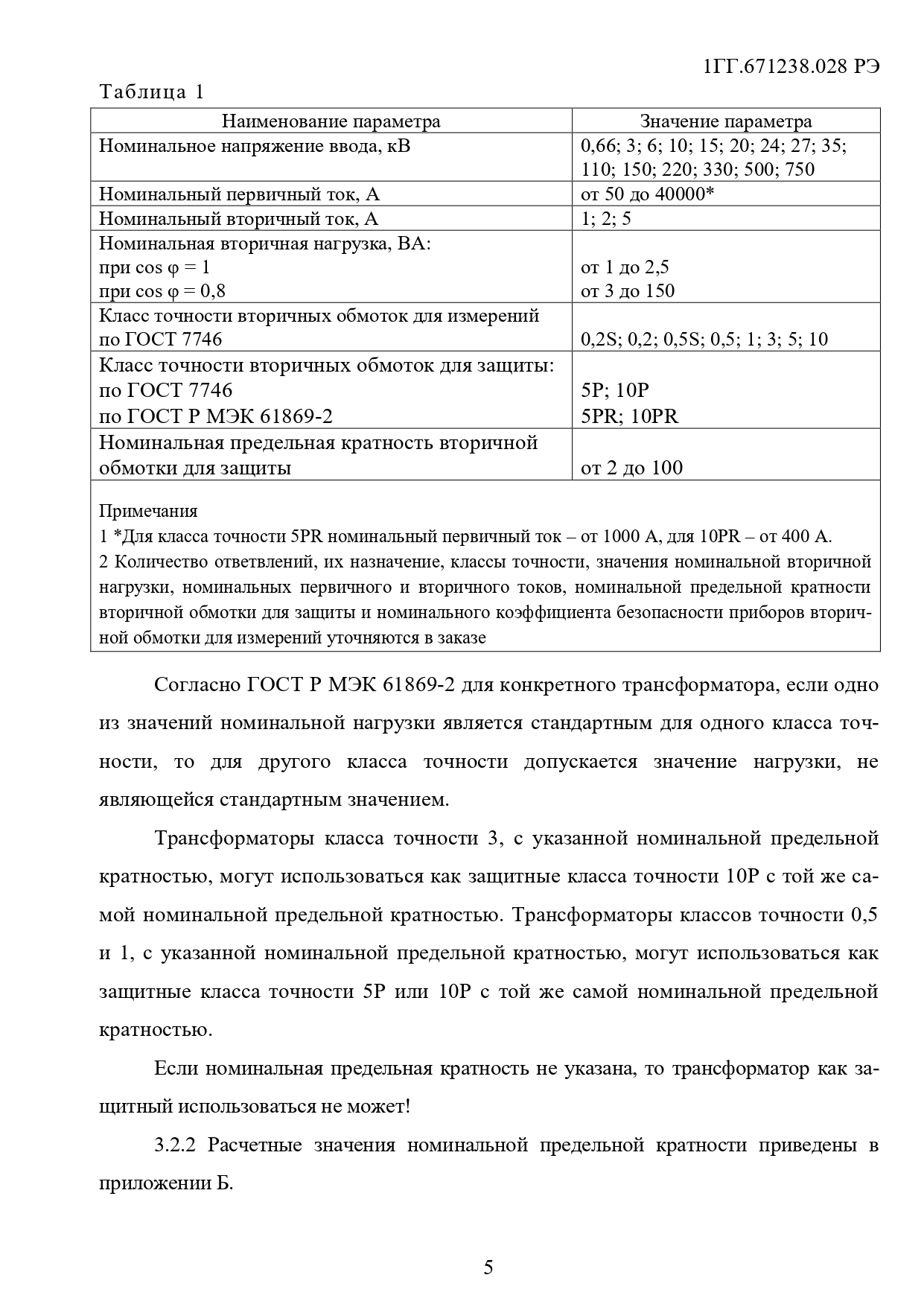

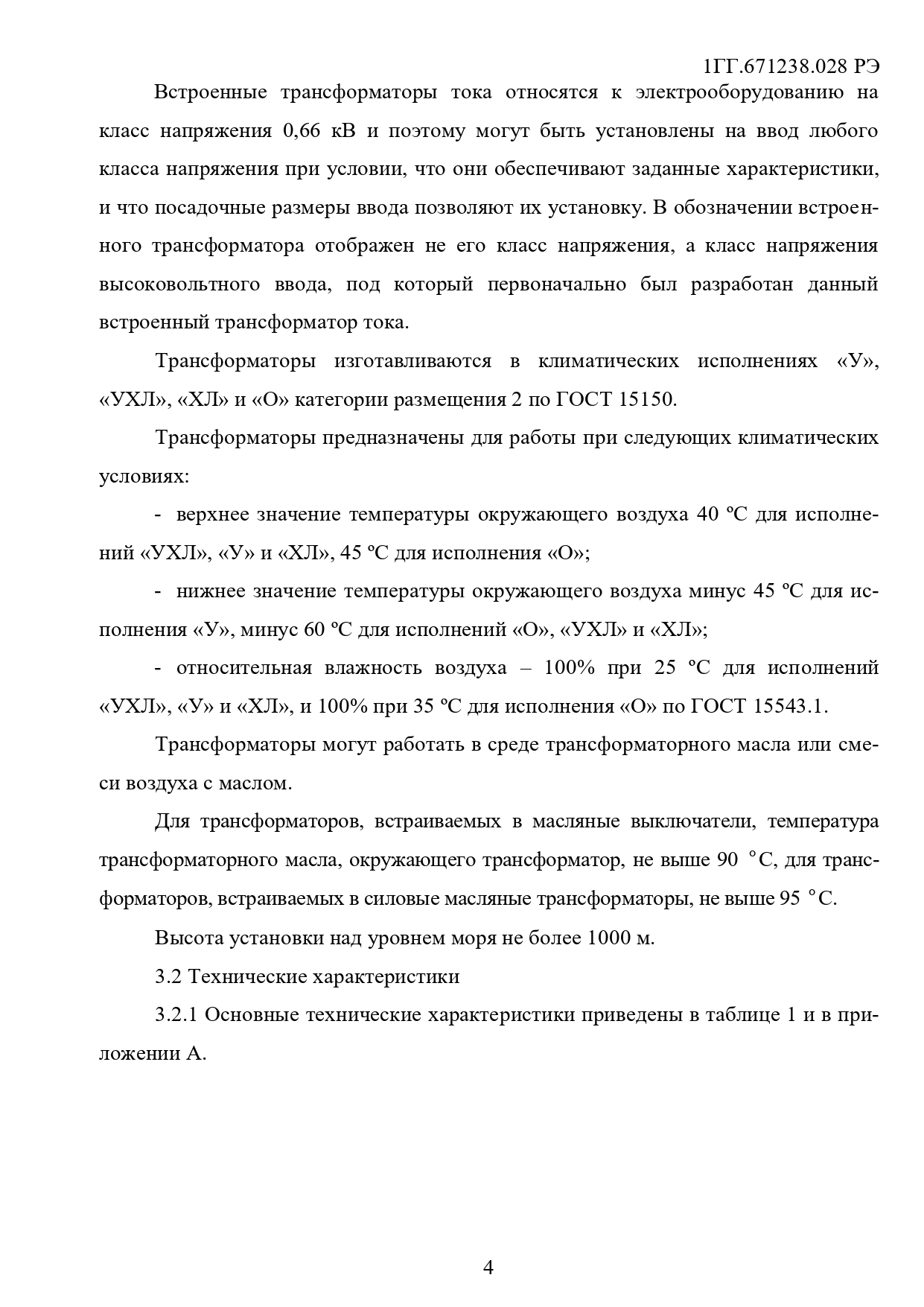

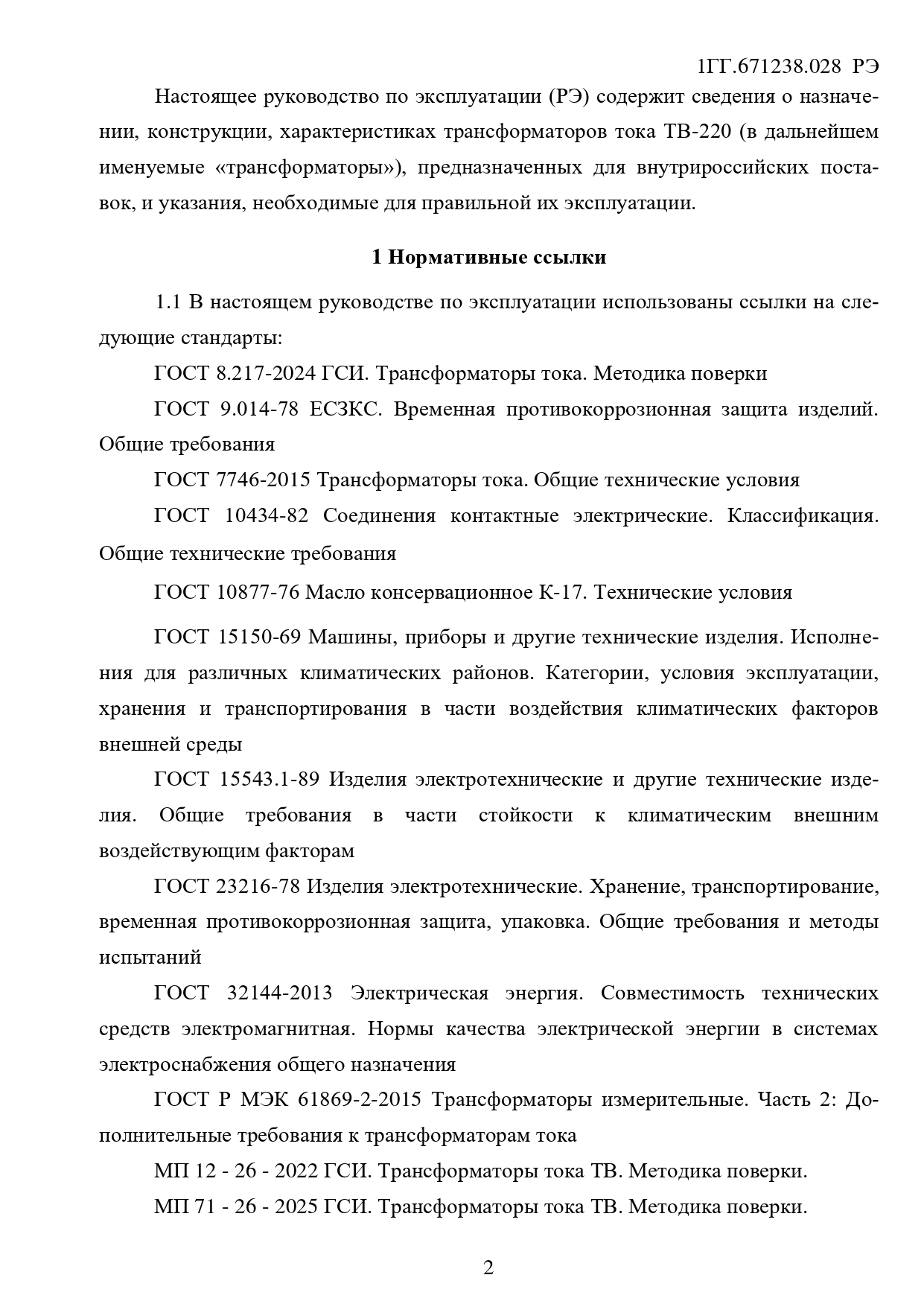

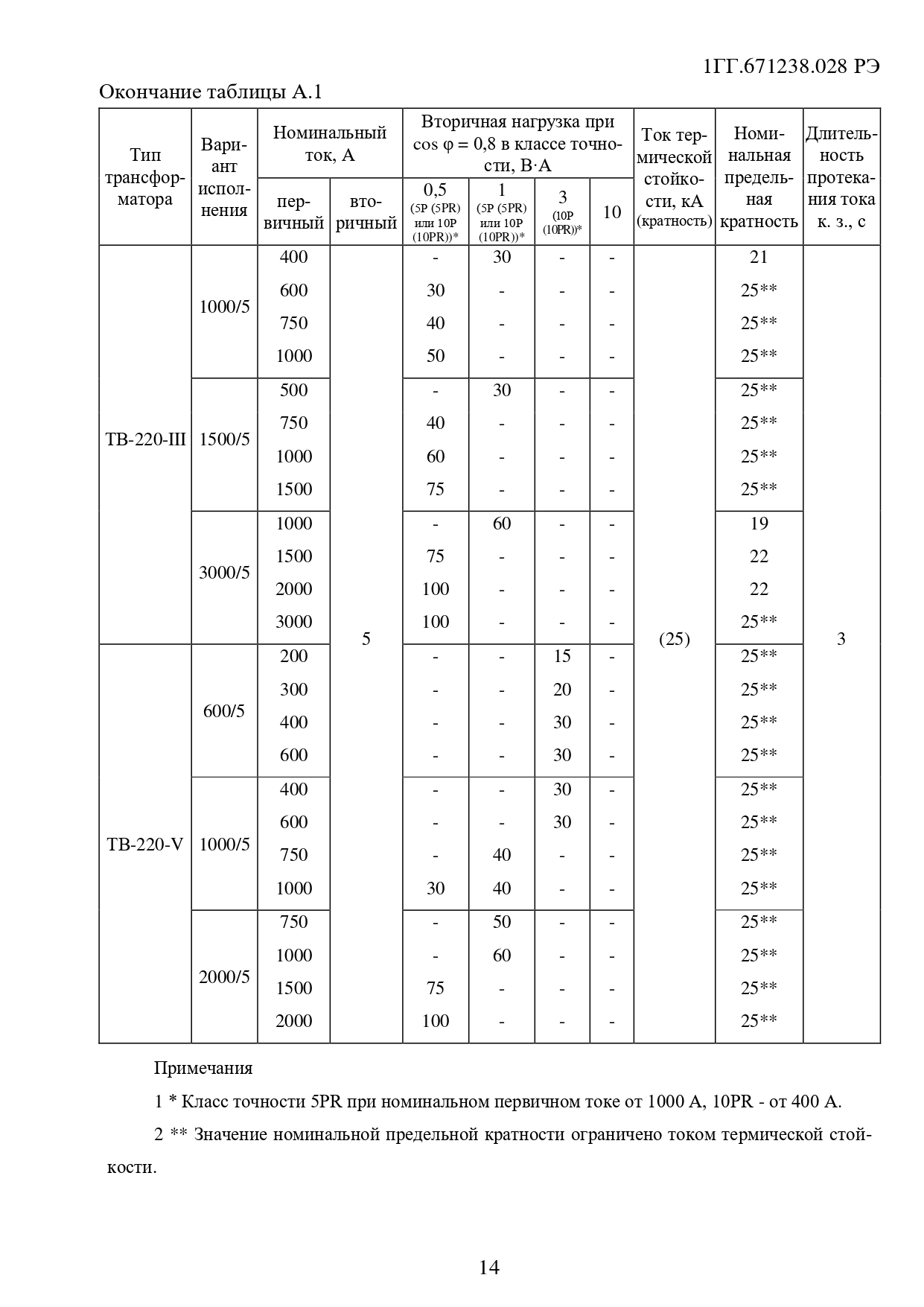

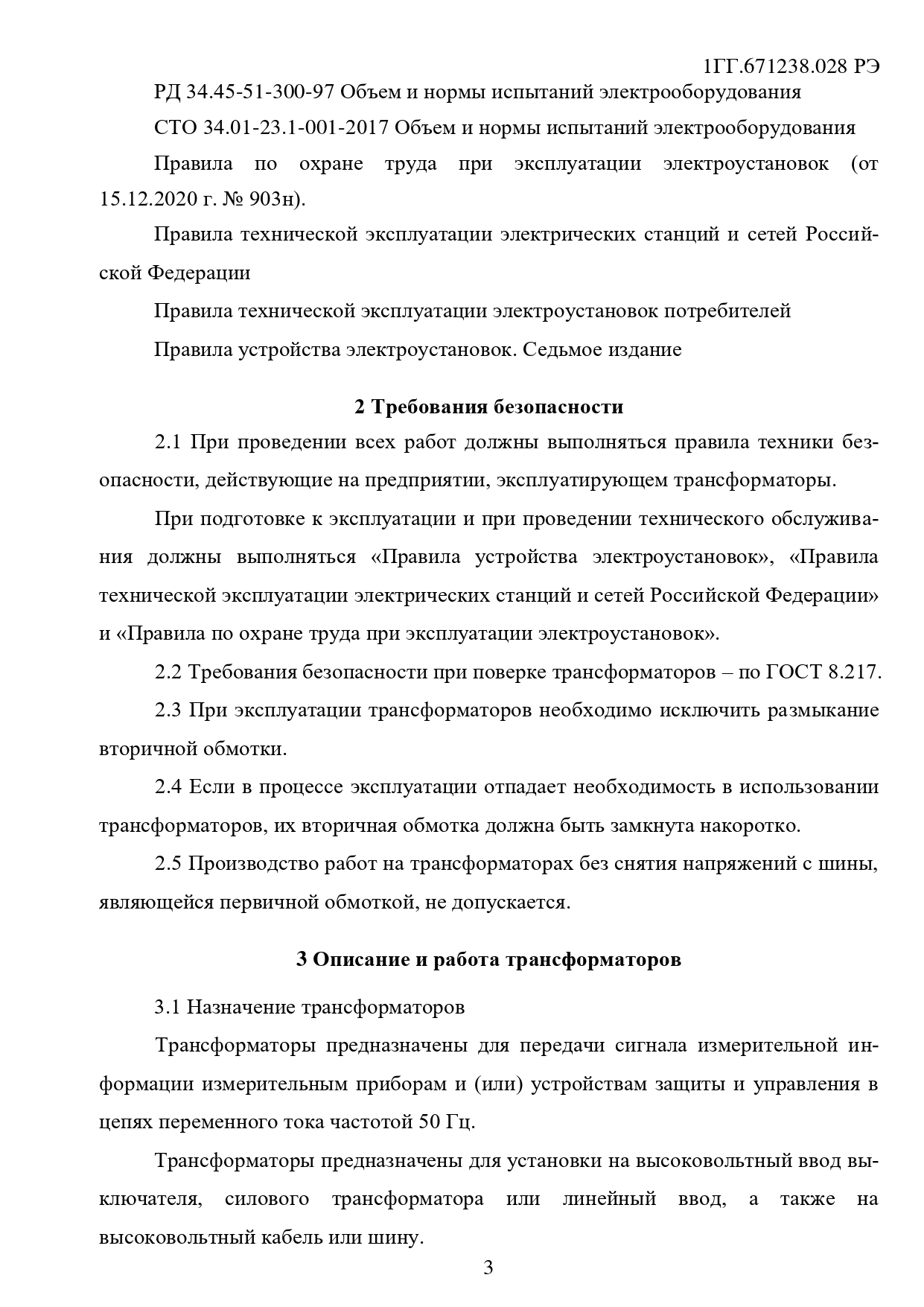

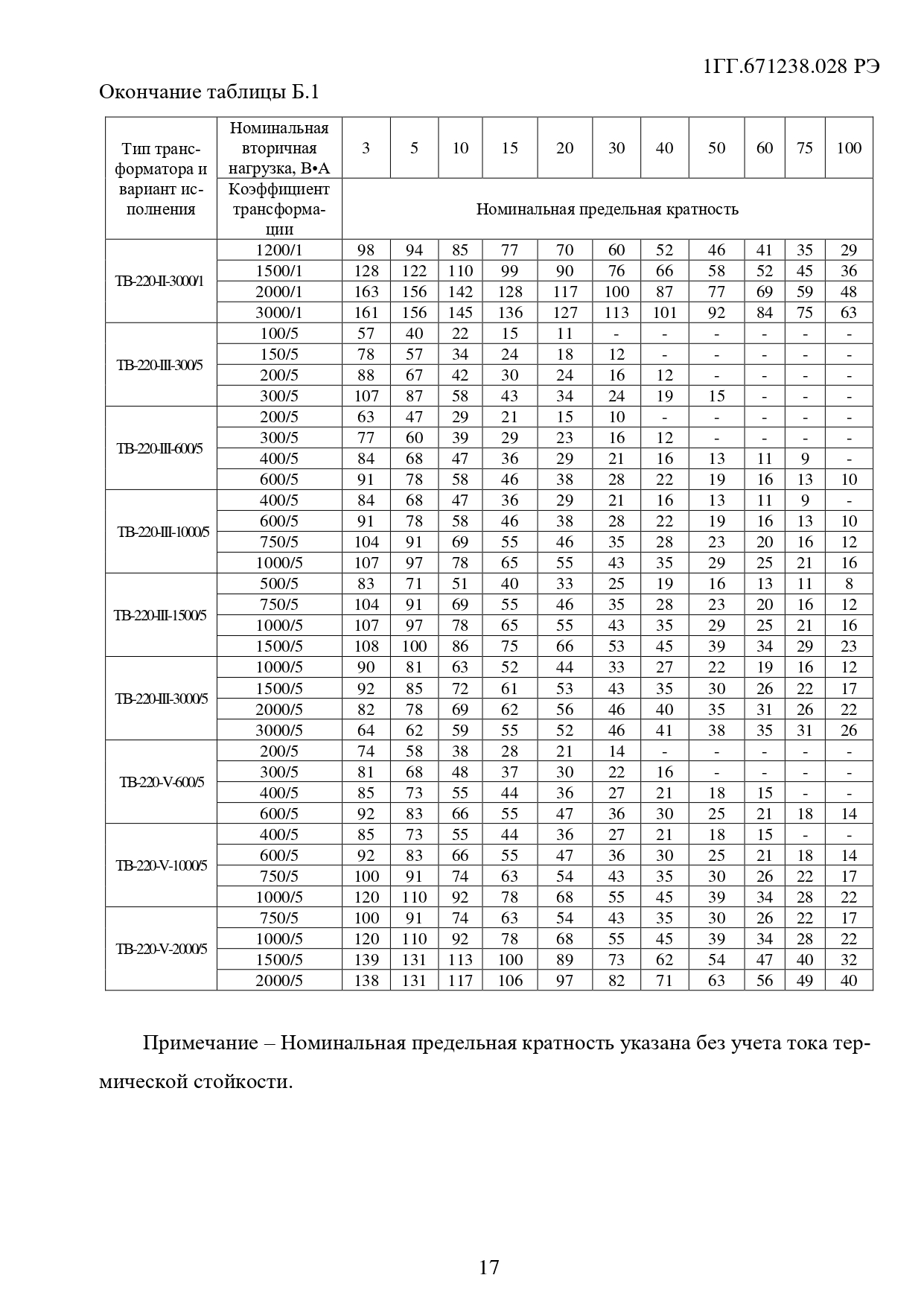

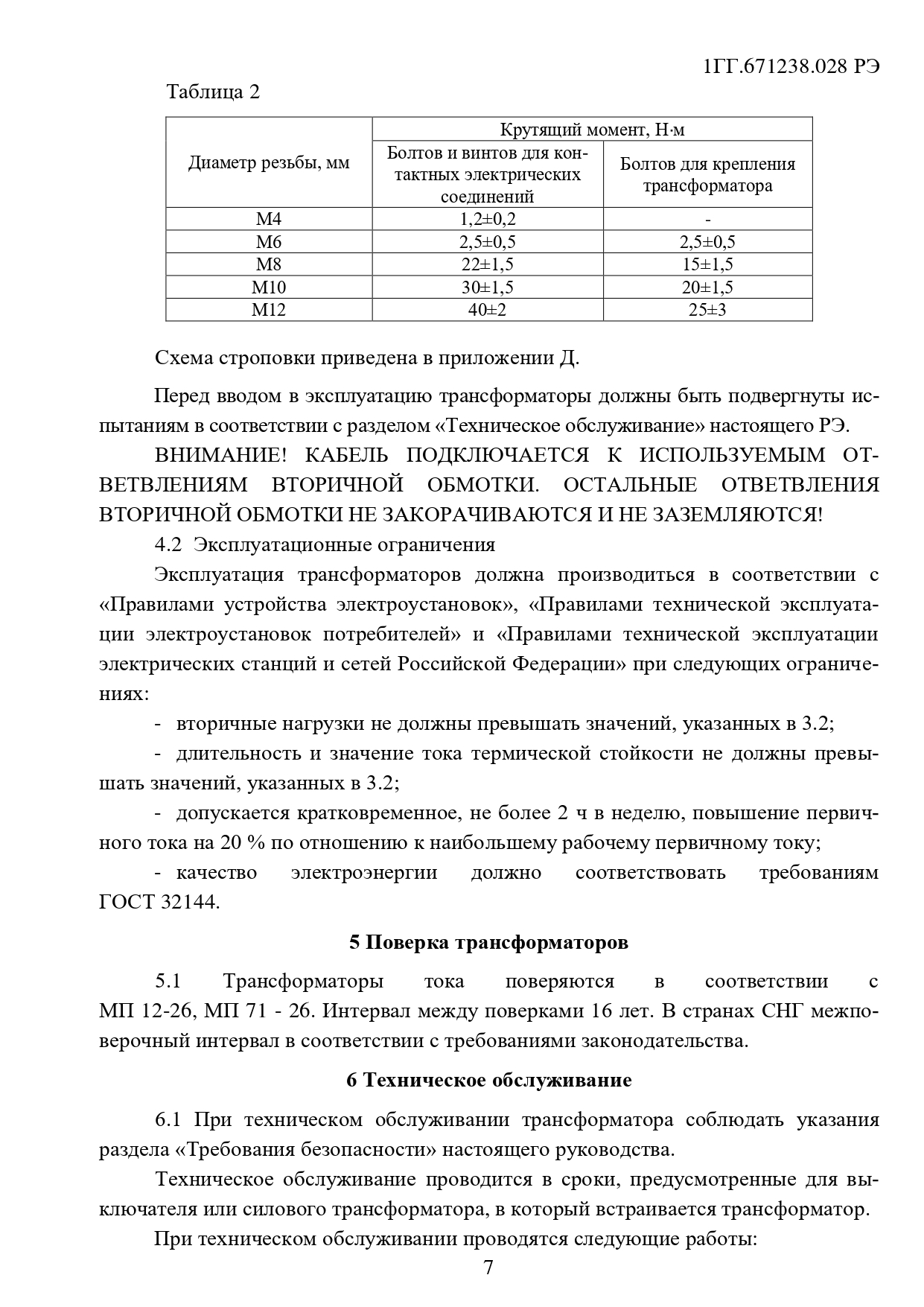

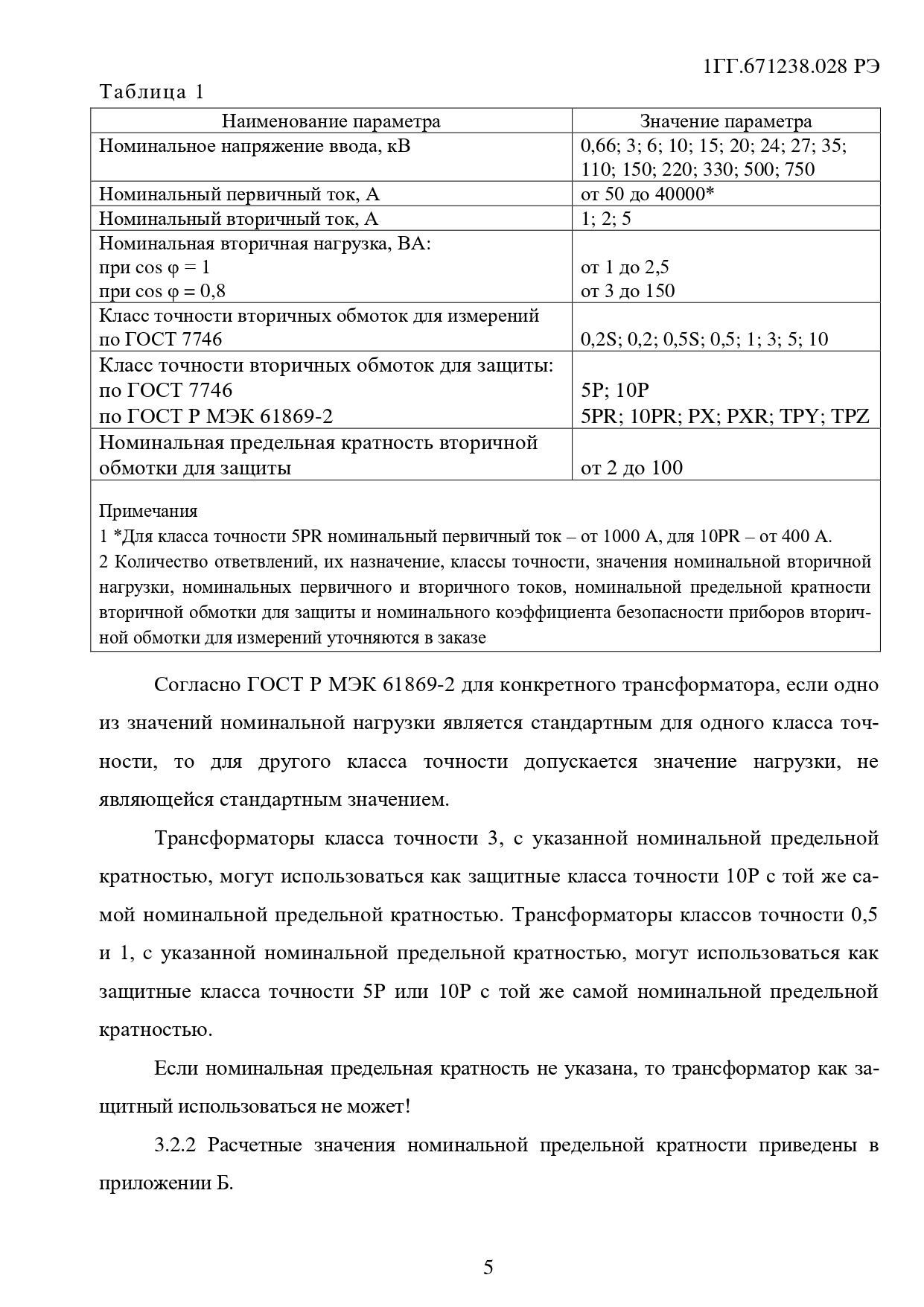

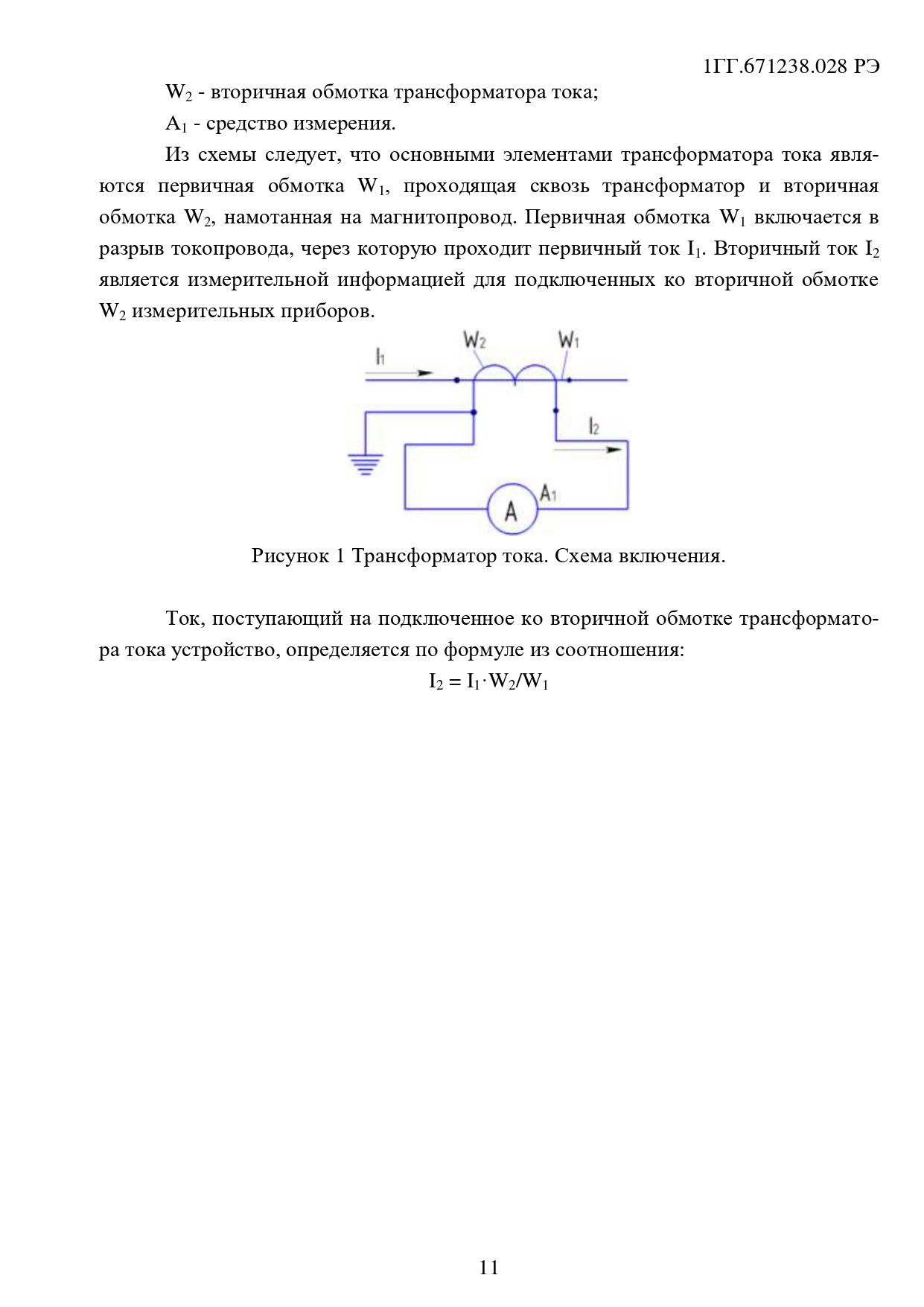

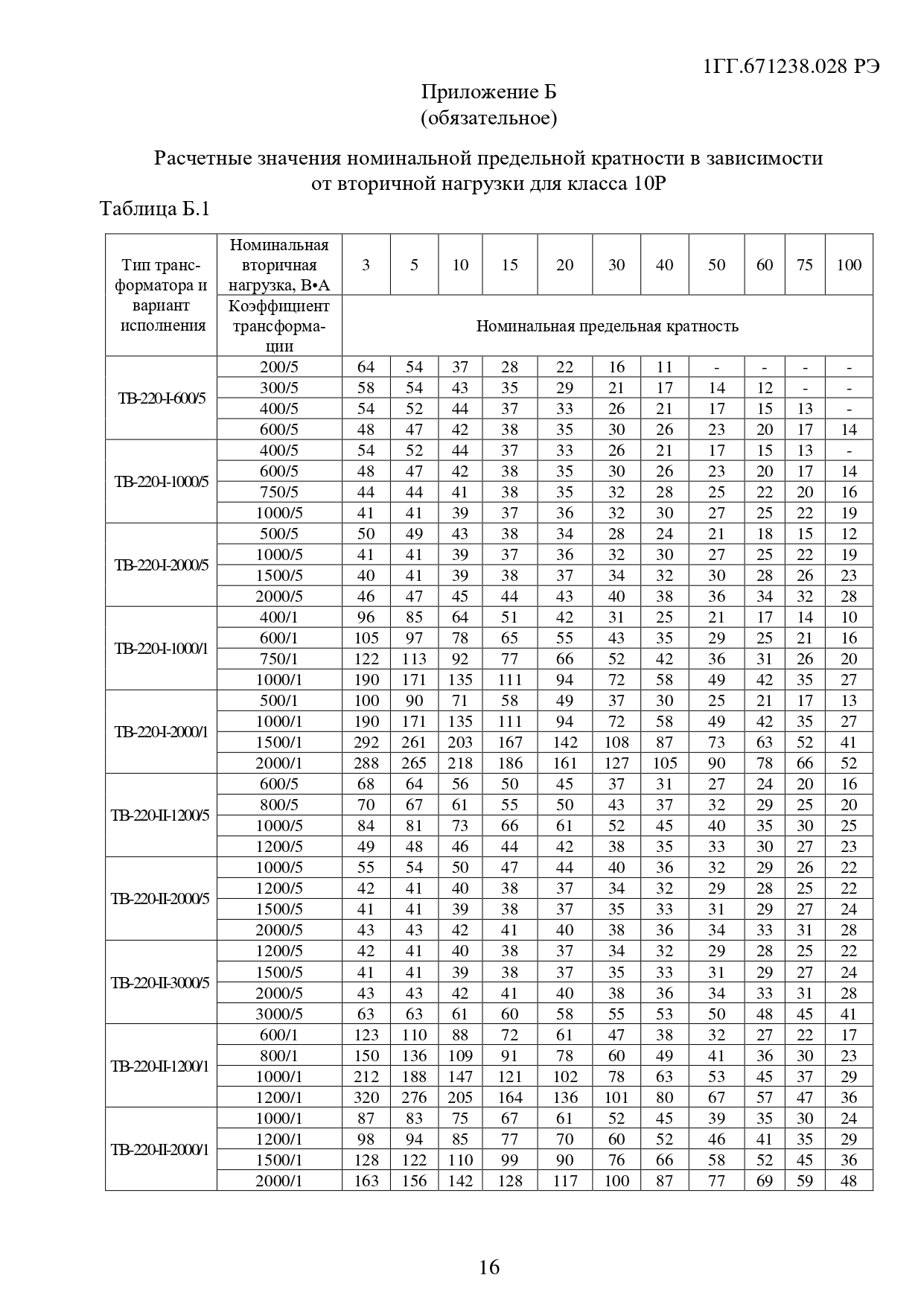

Руководство по эксплуатации ТВ-220

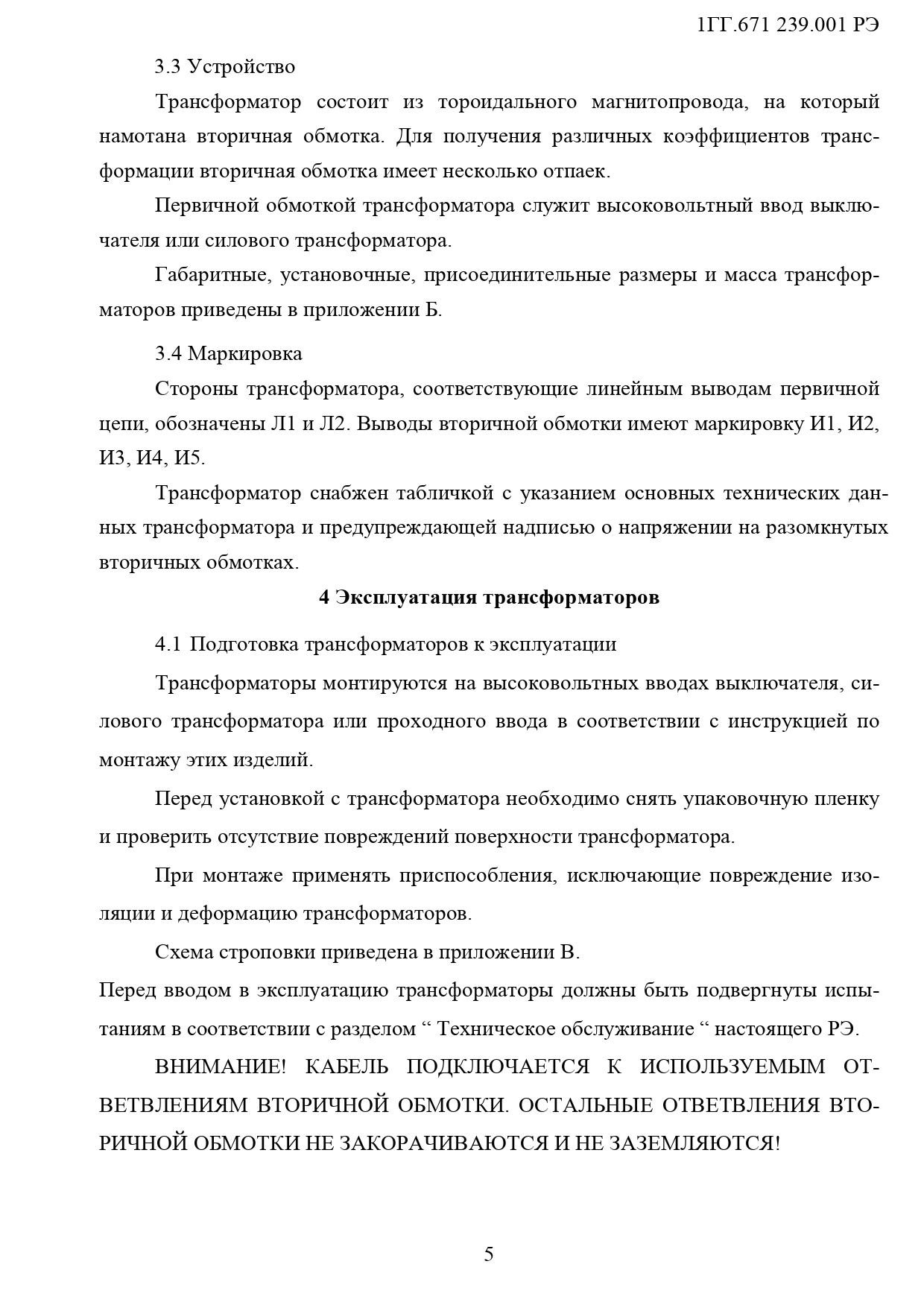

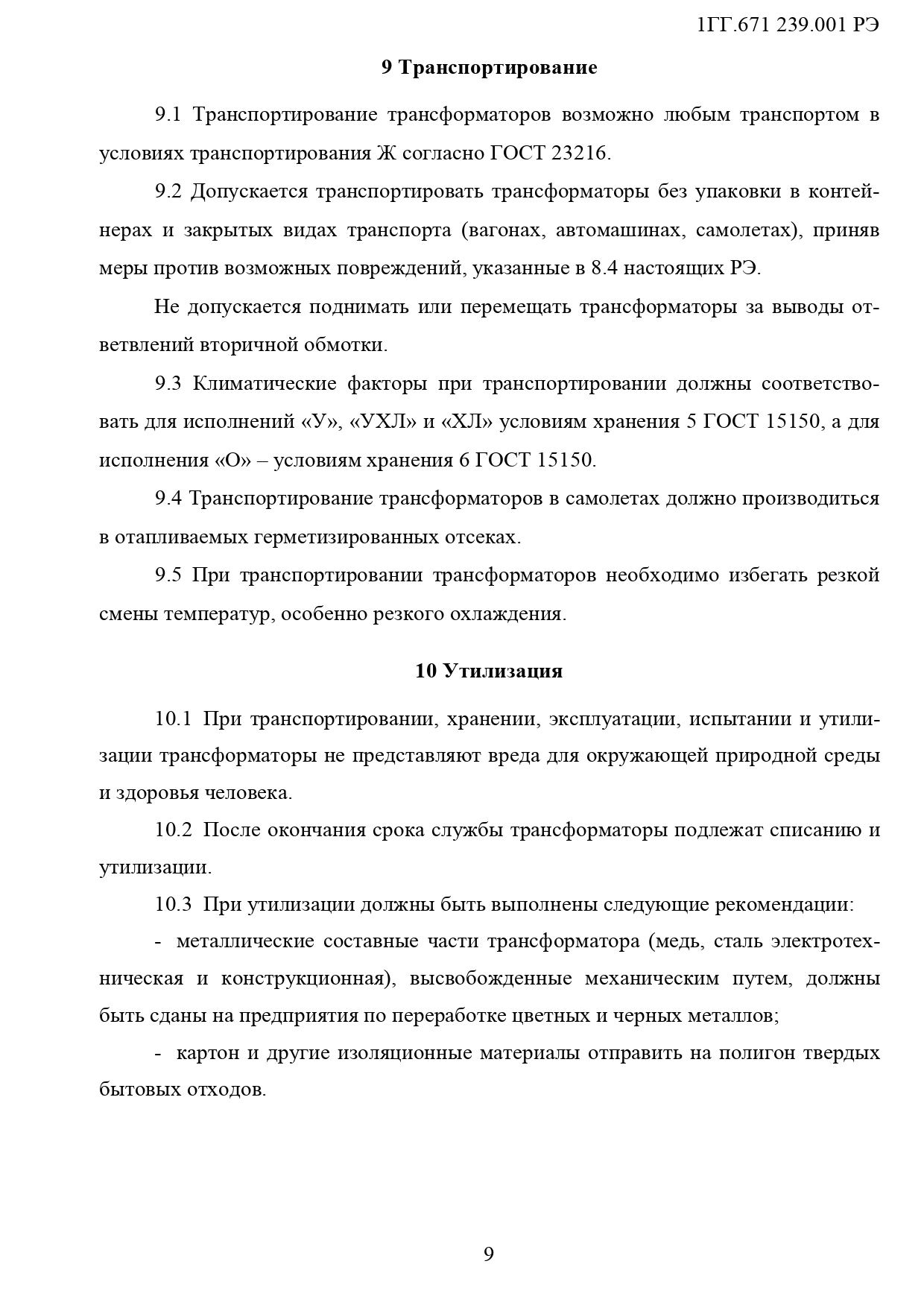

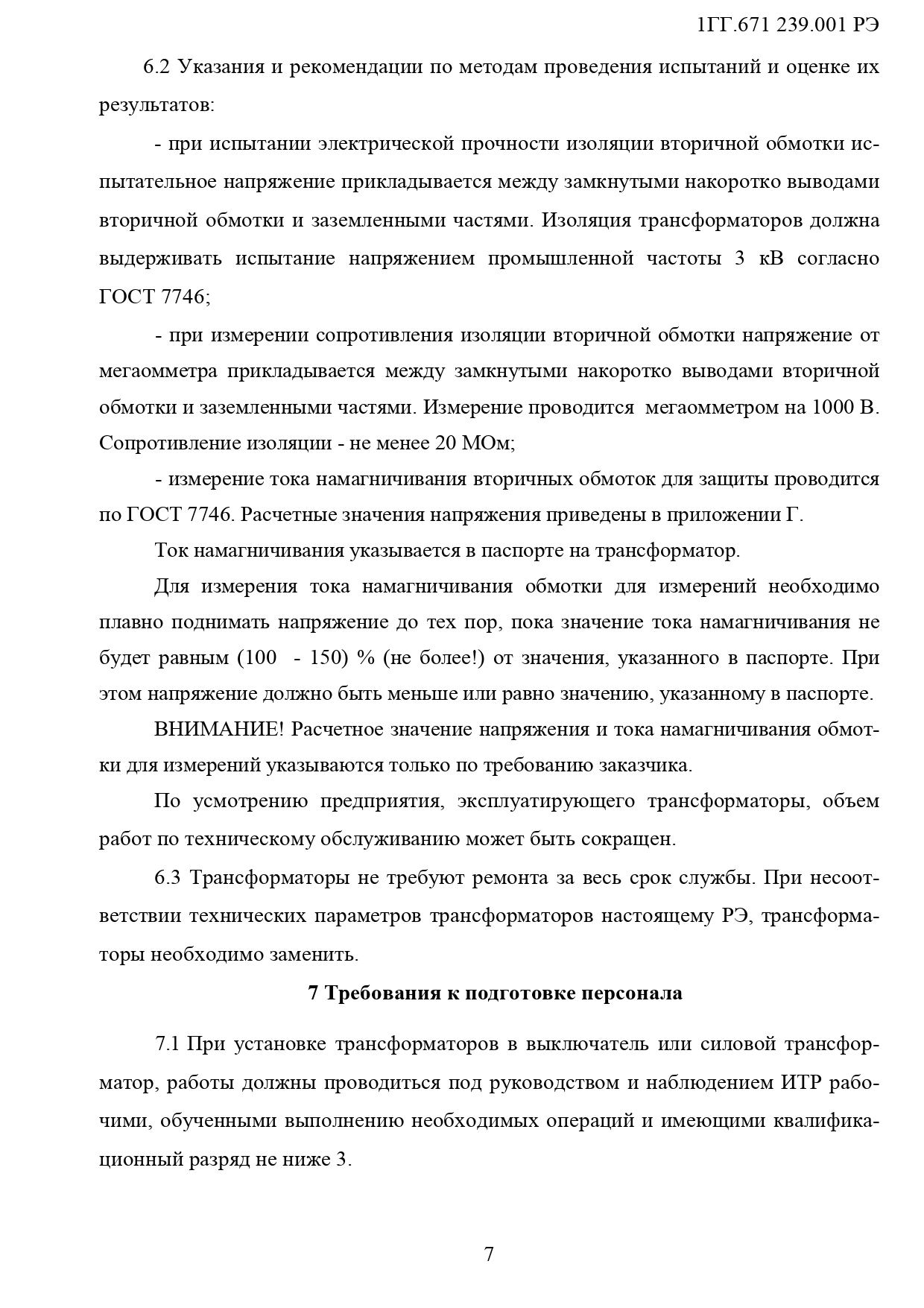

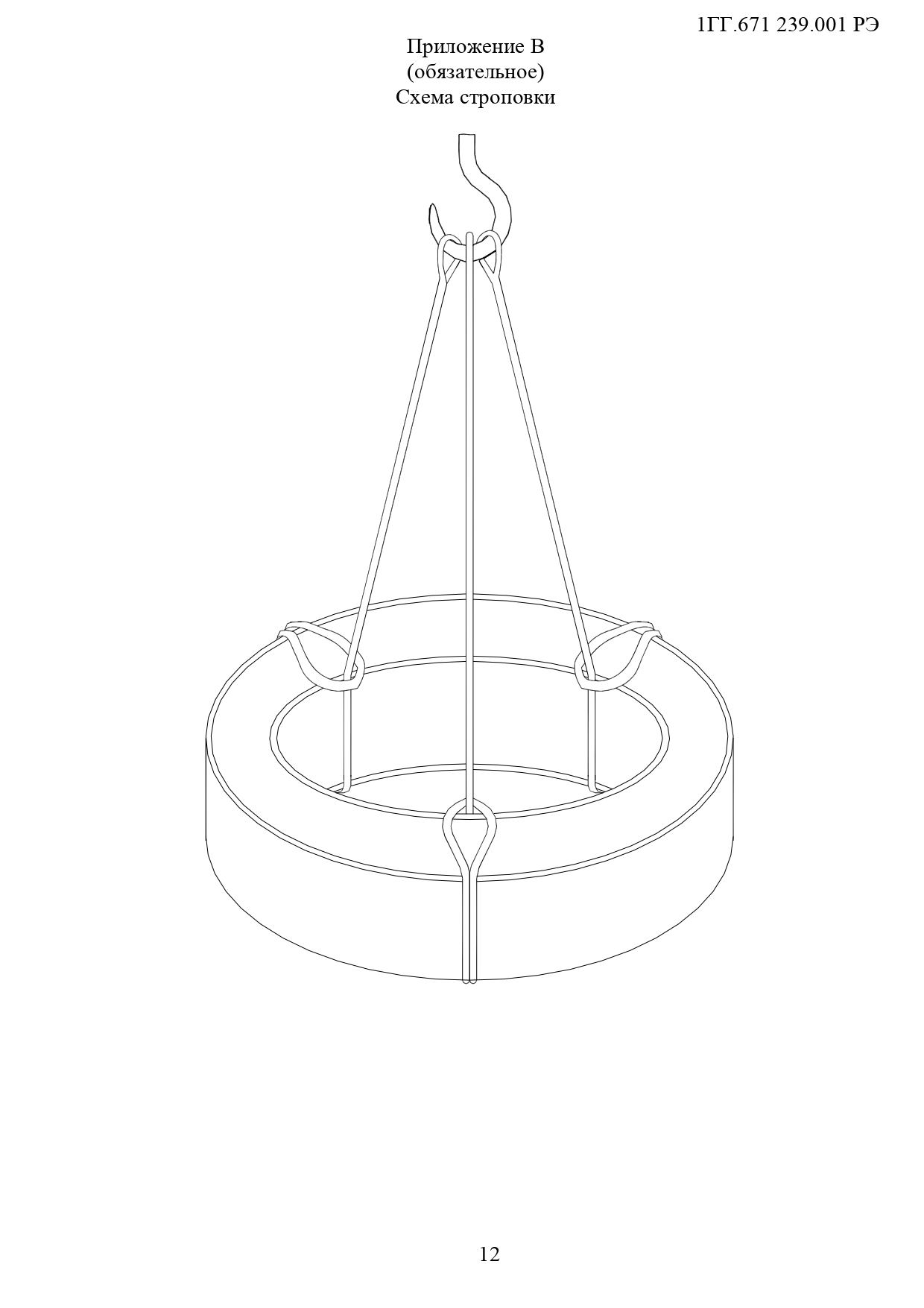

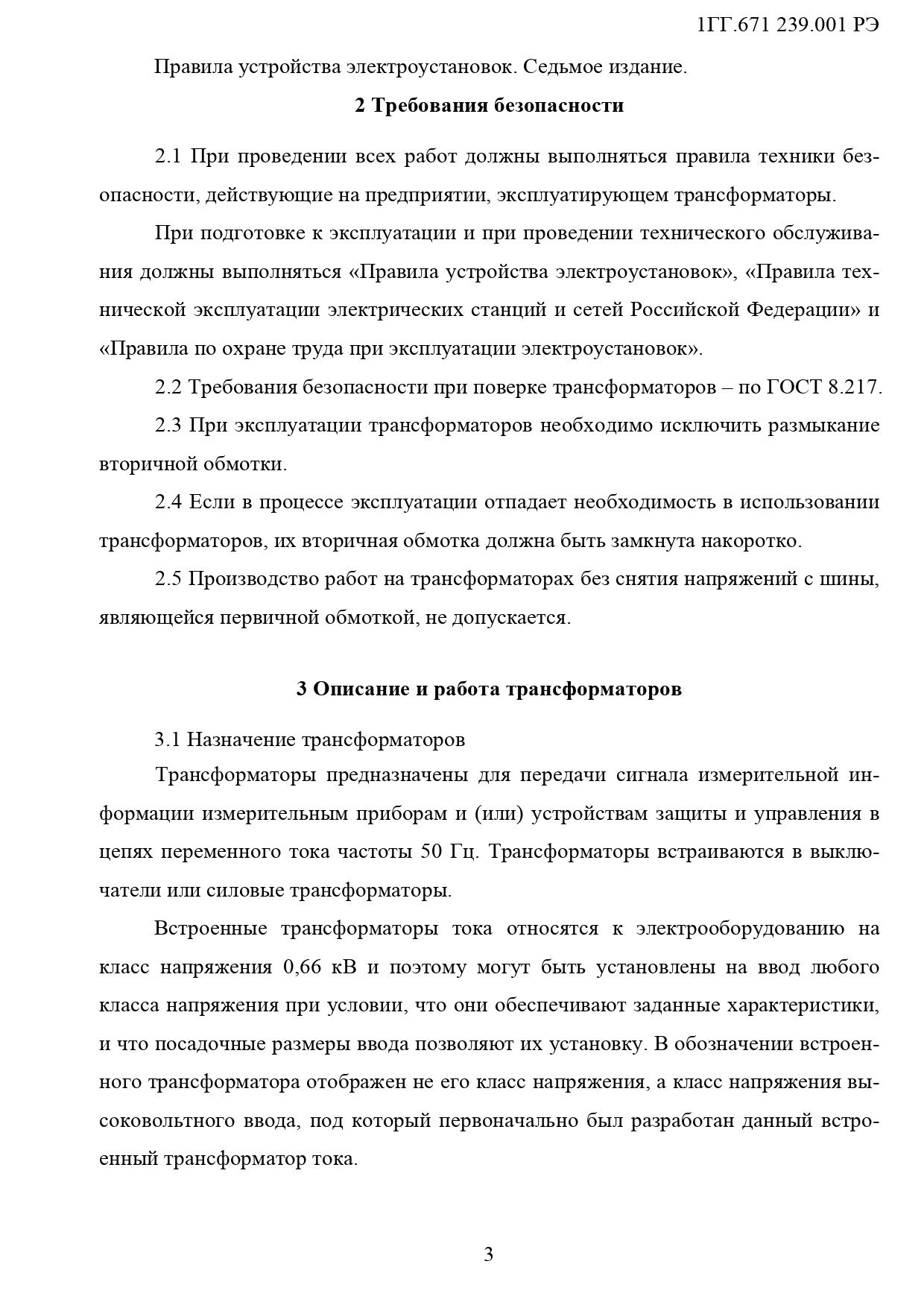

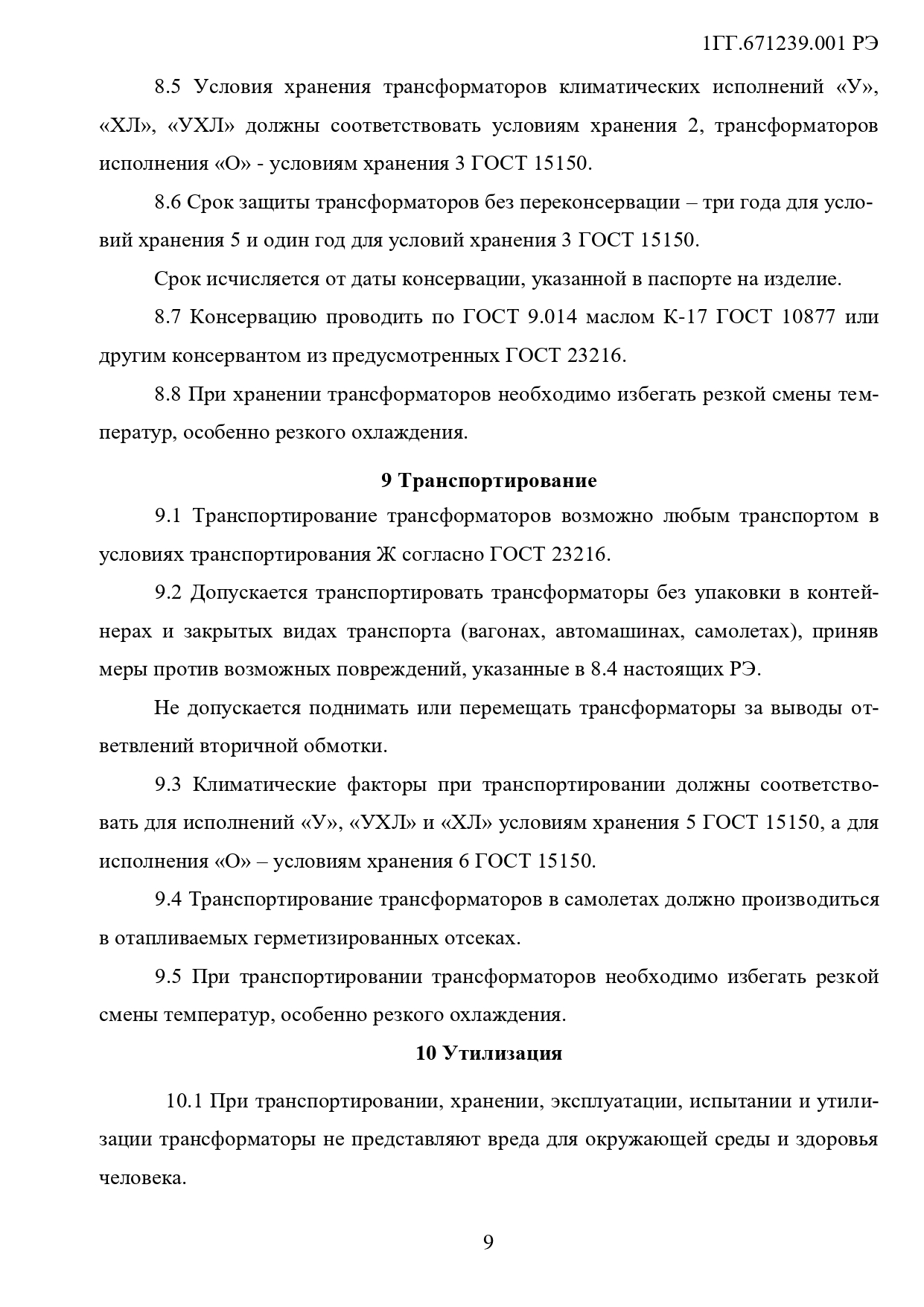

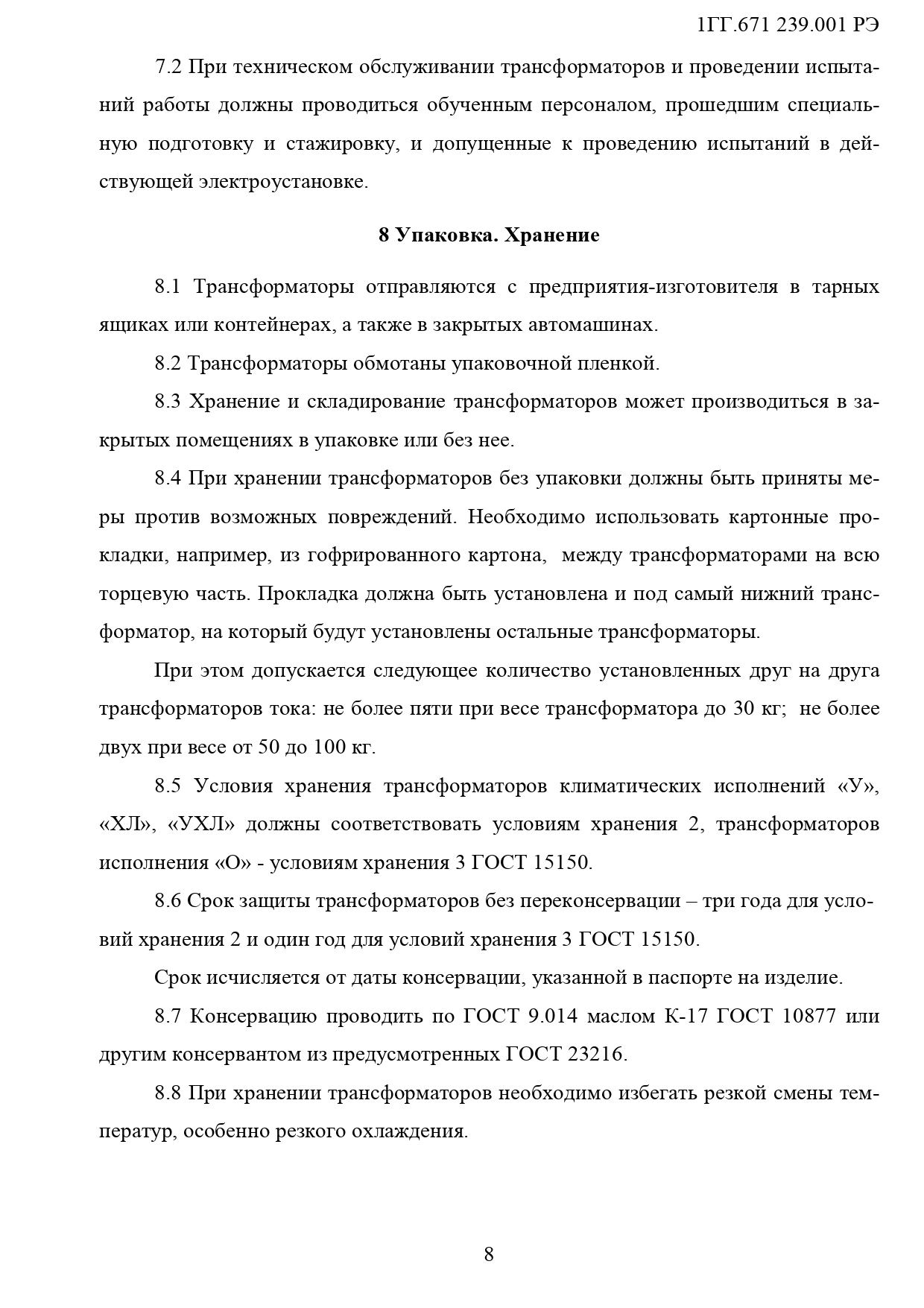

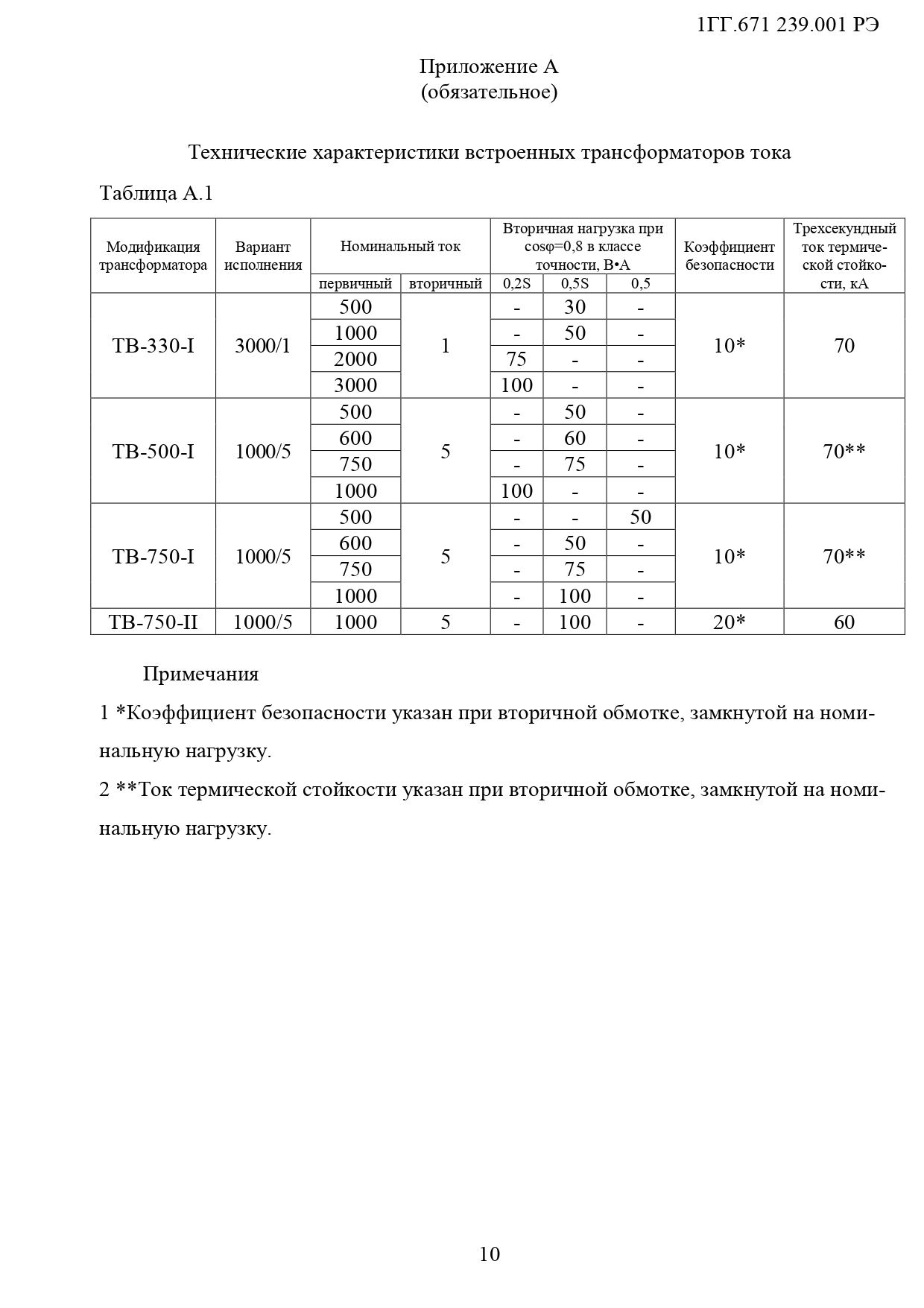

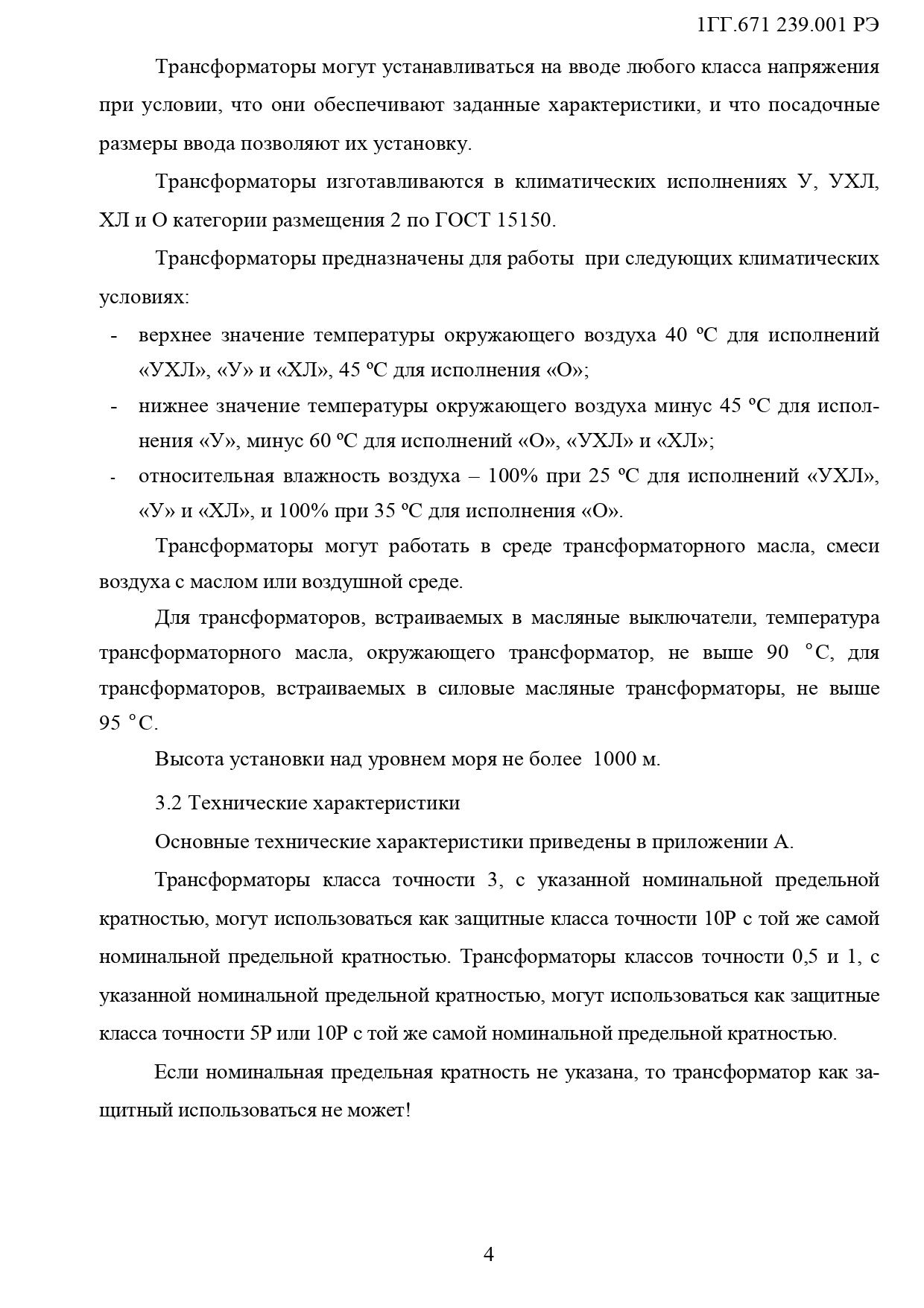

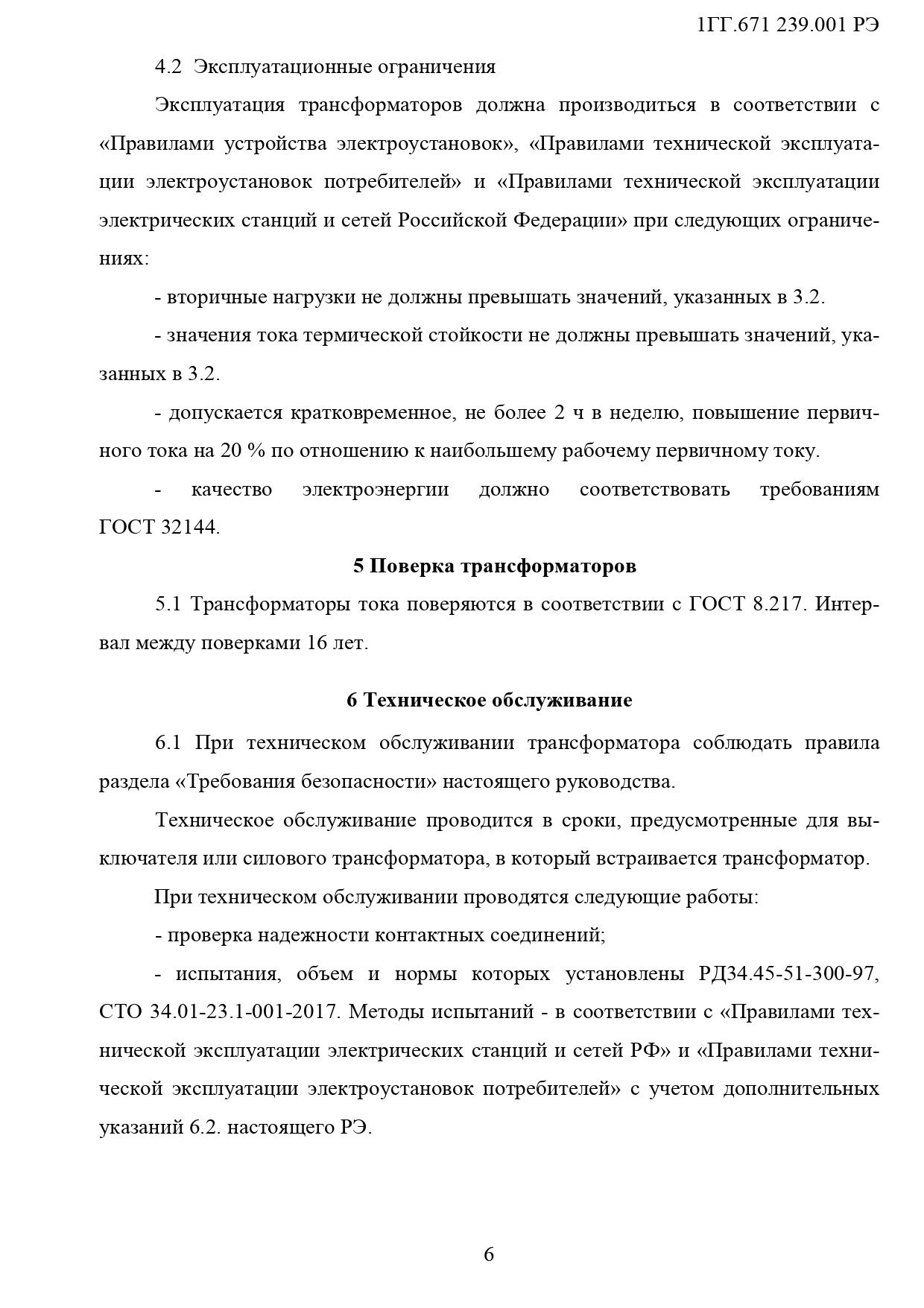

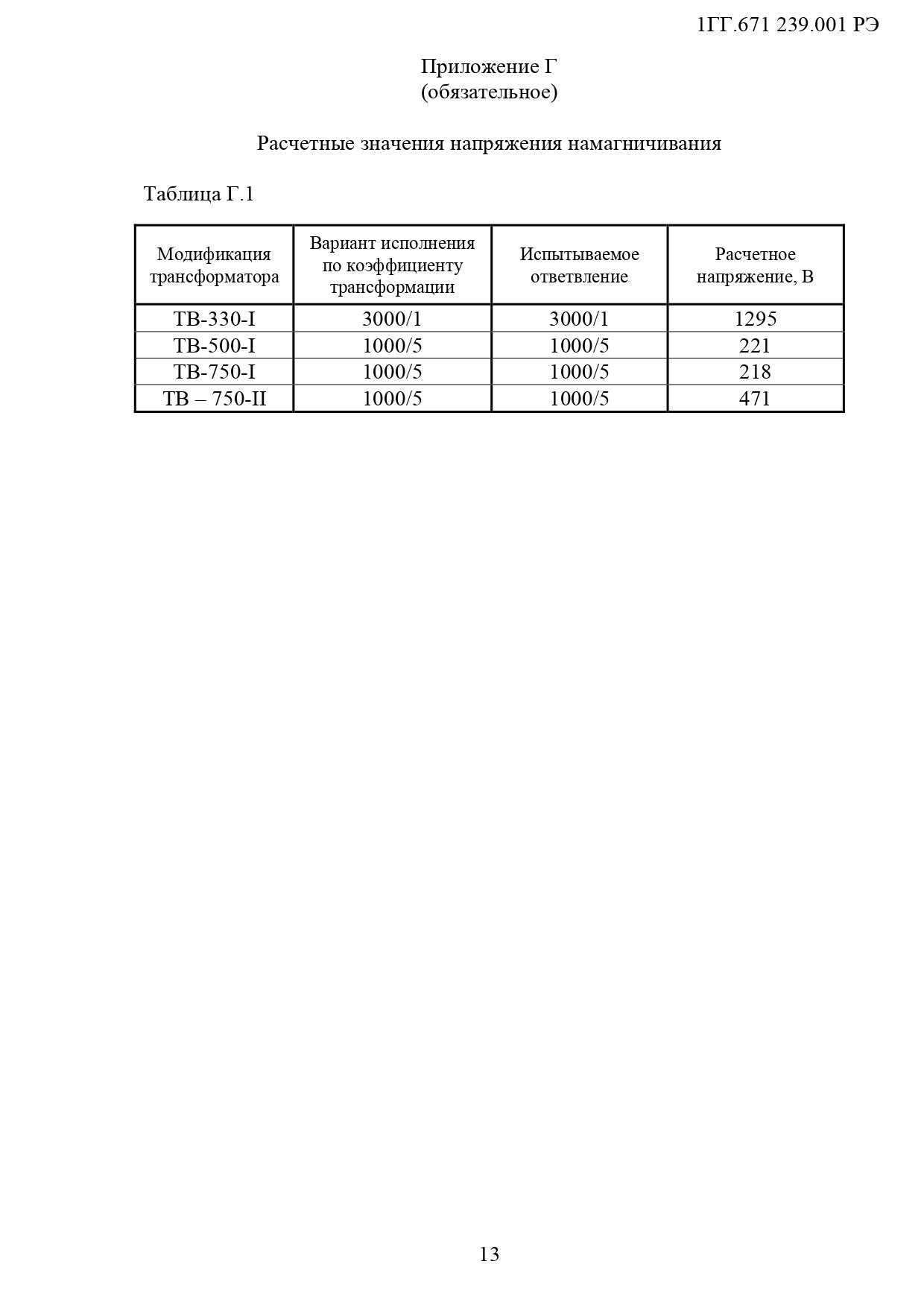

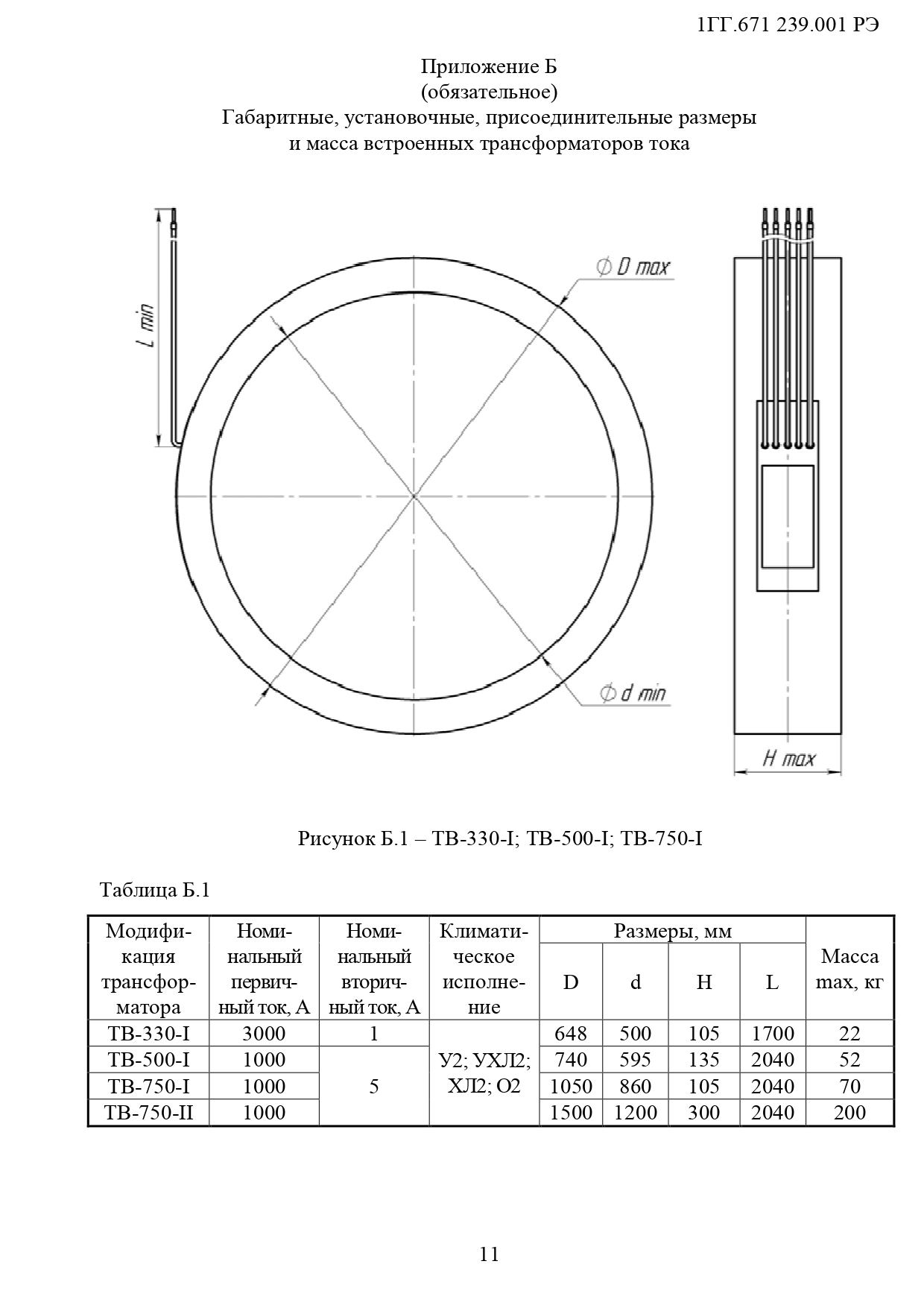

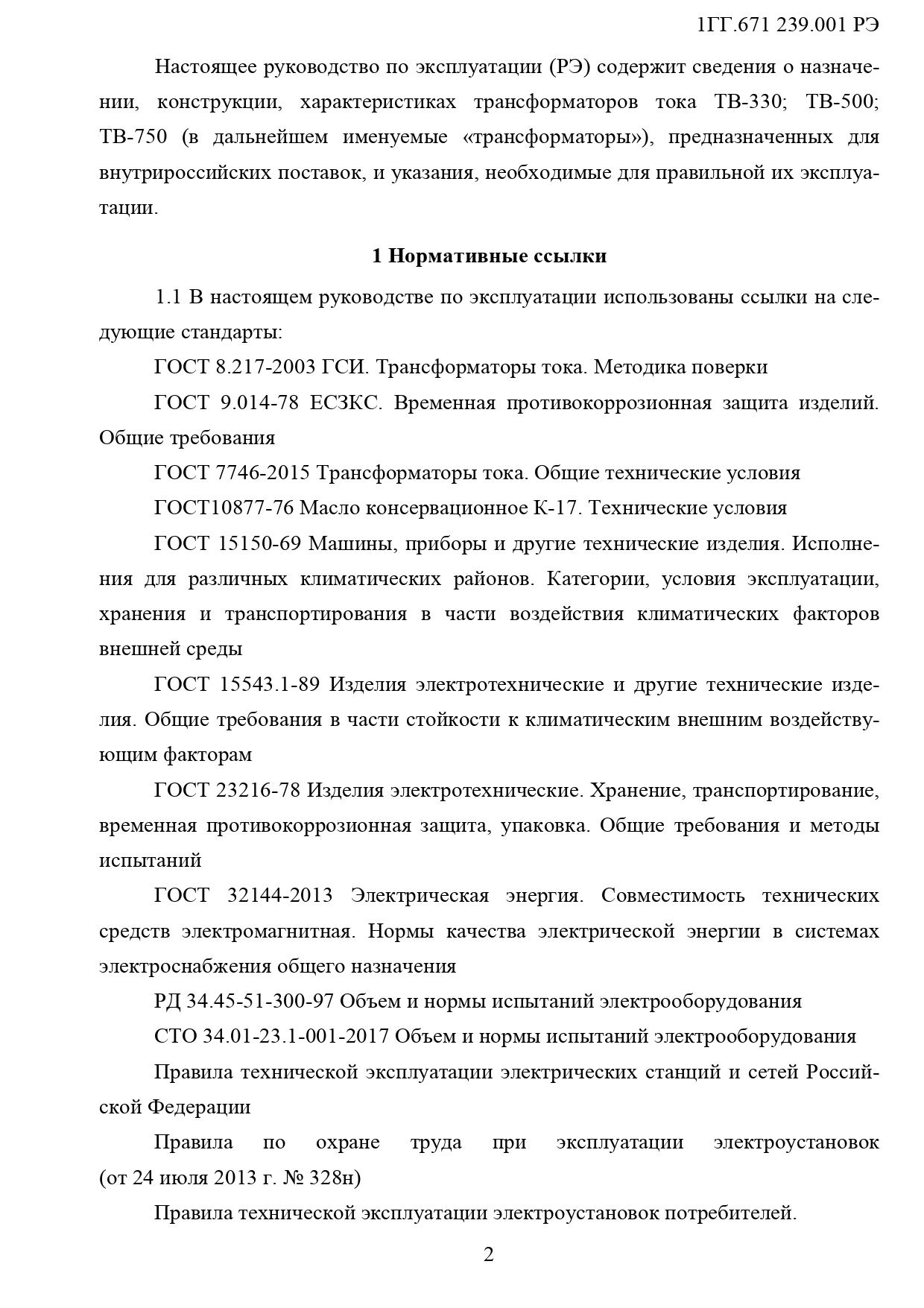

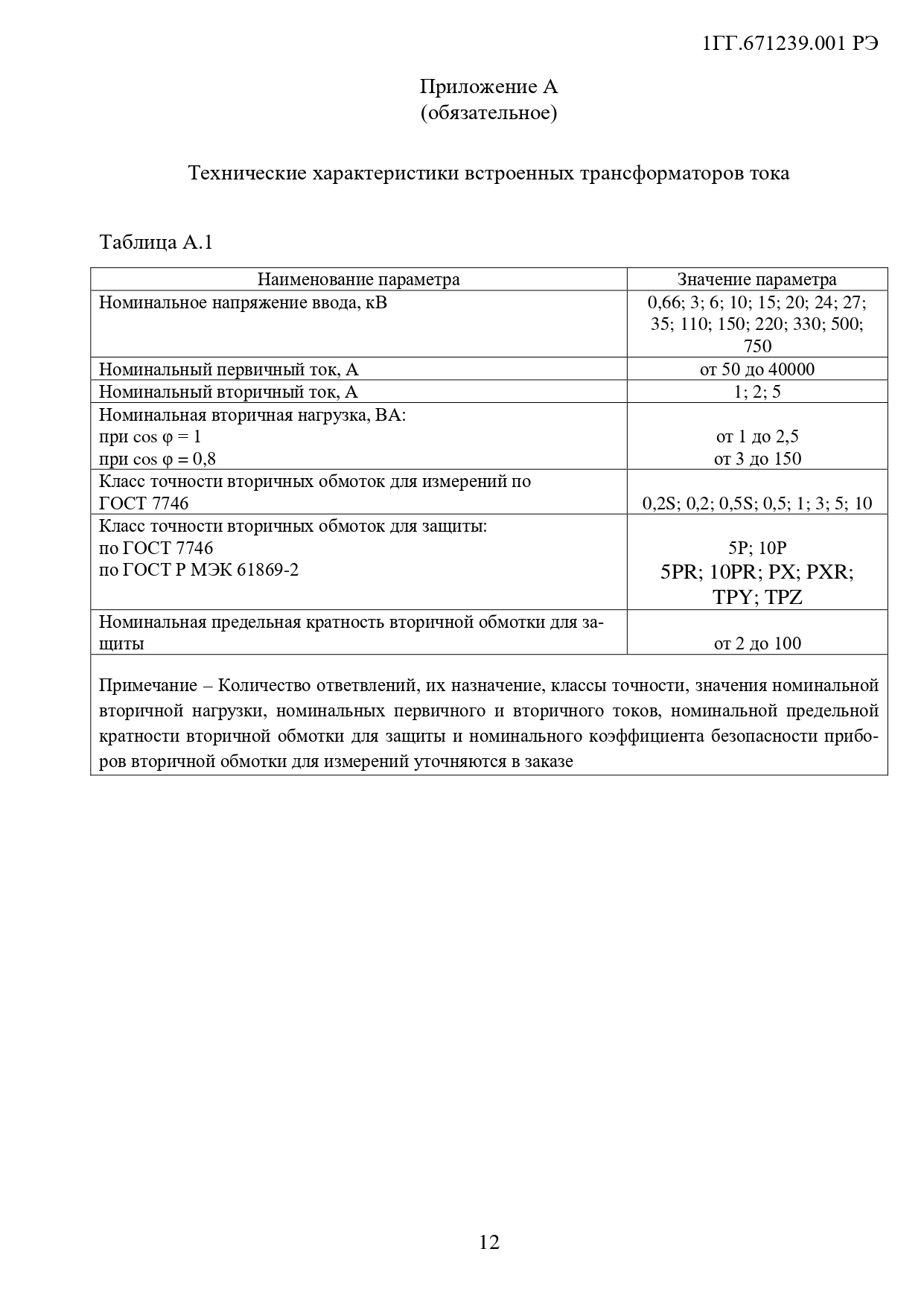

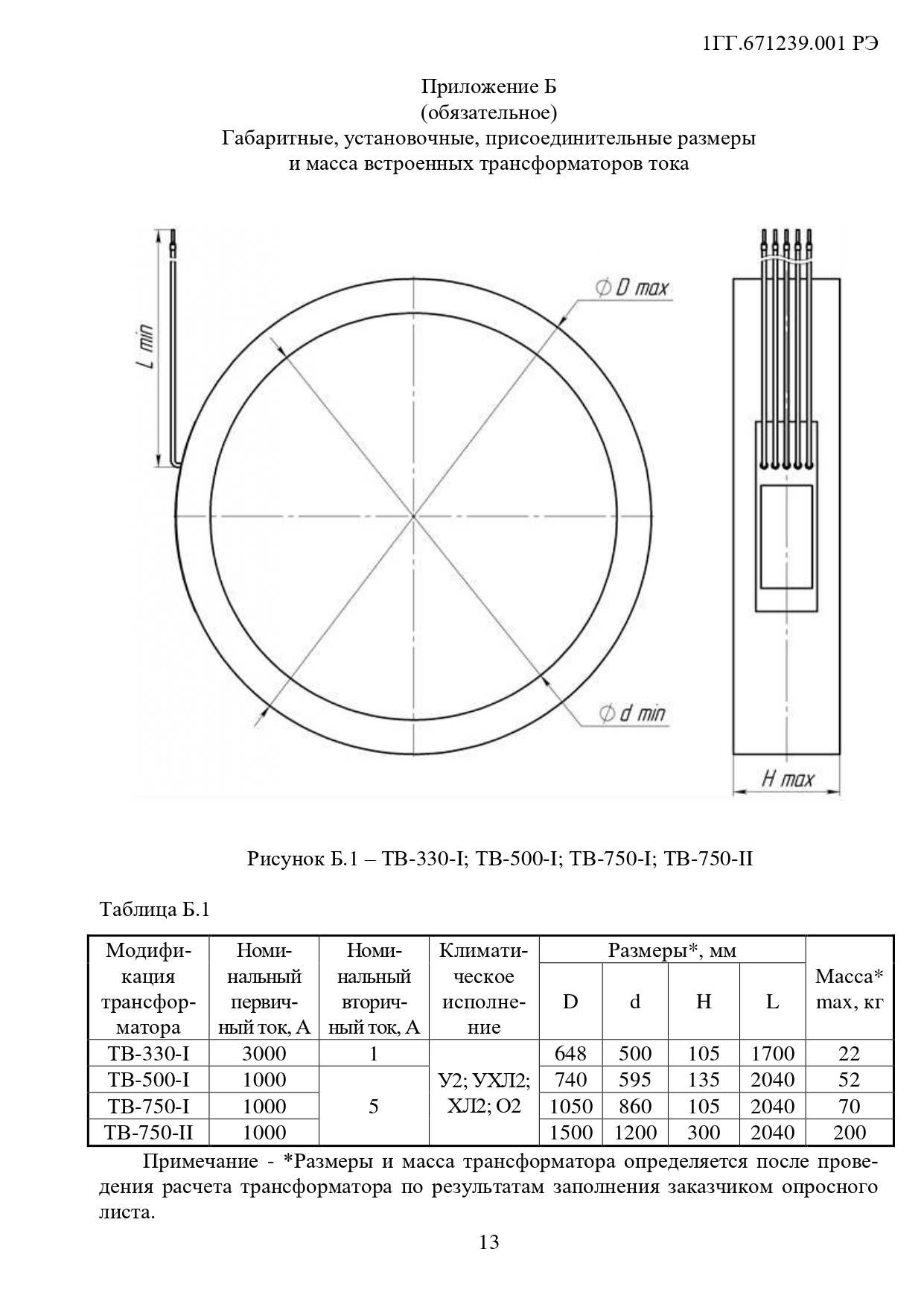

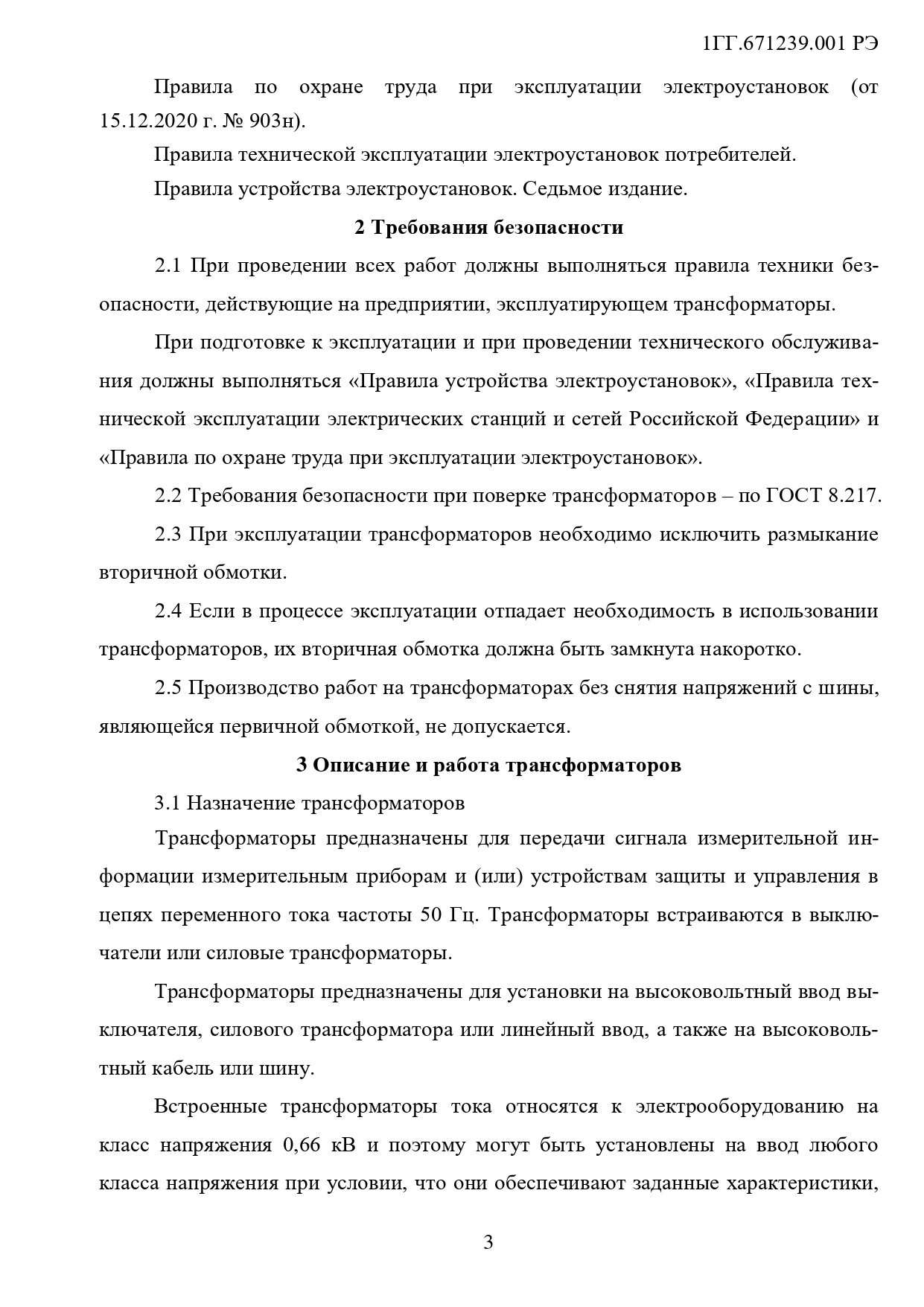

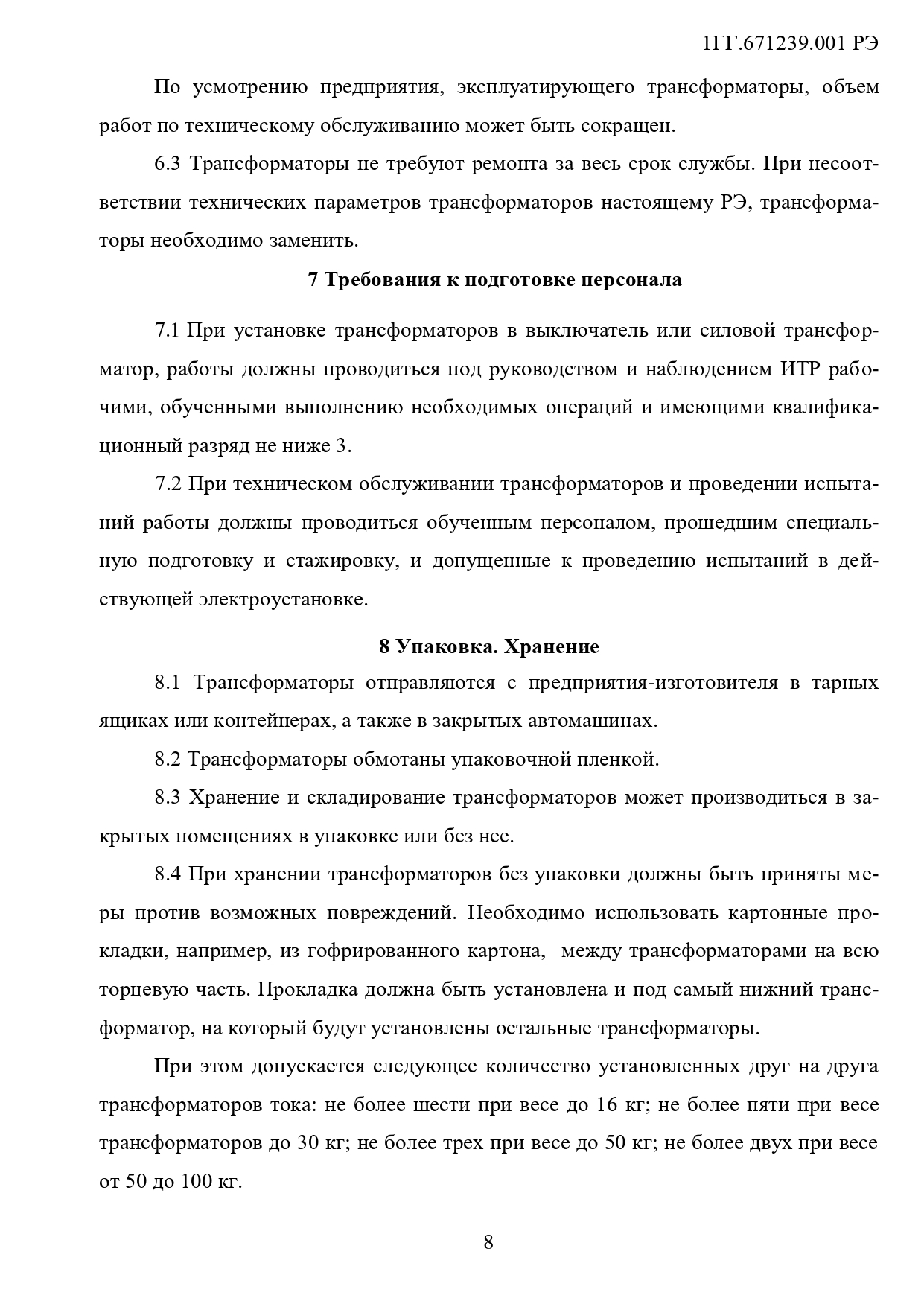

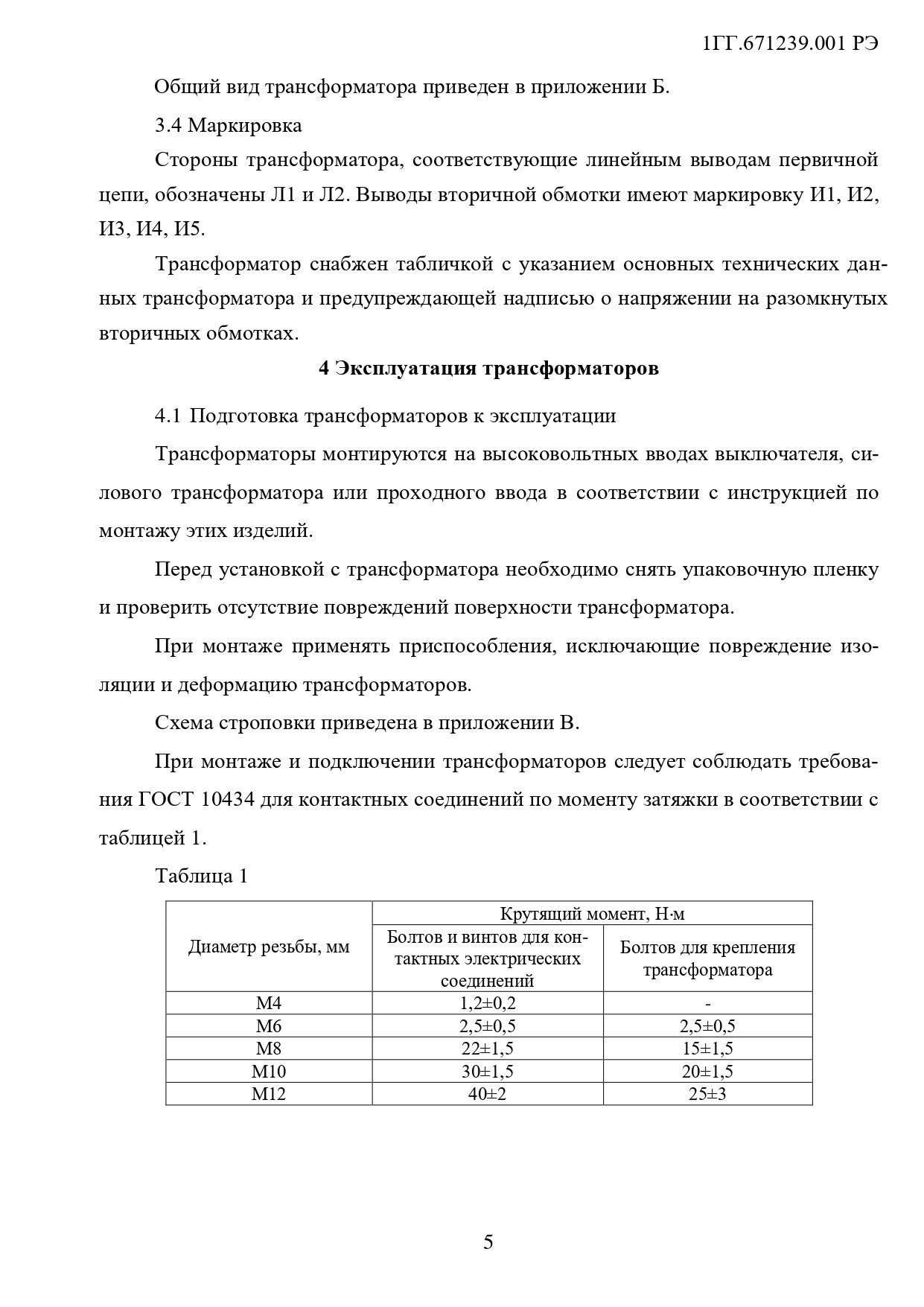

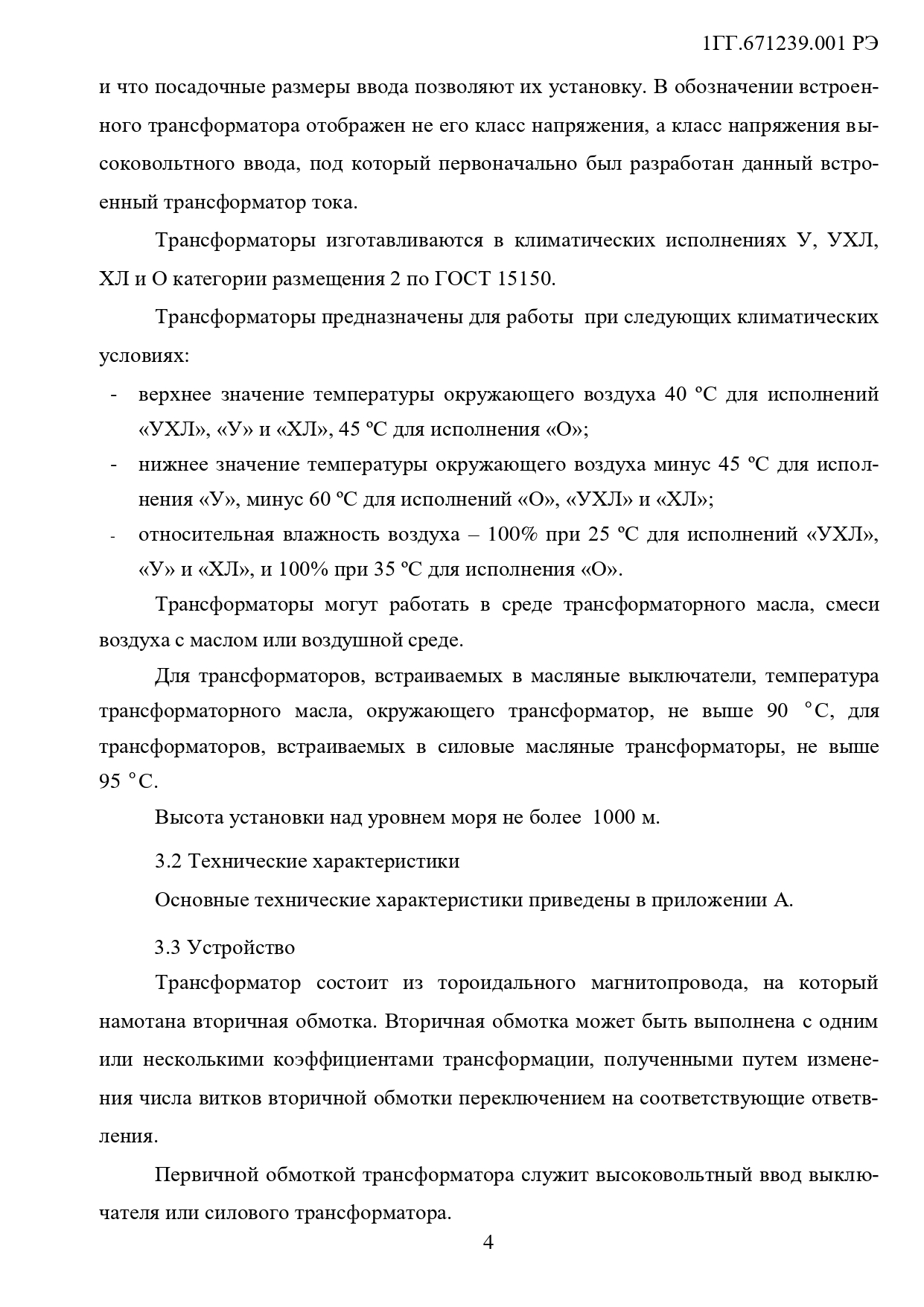

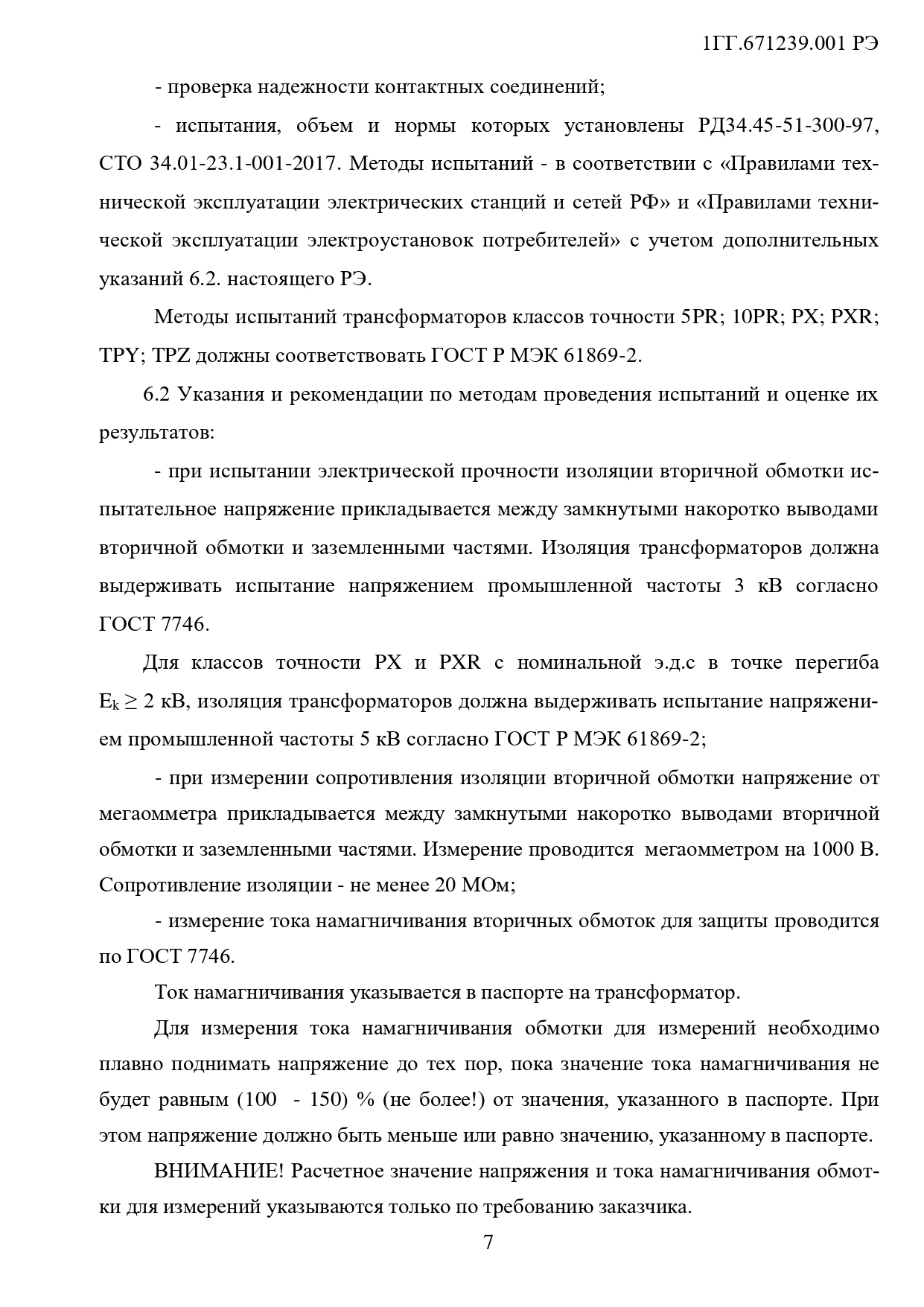

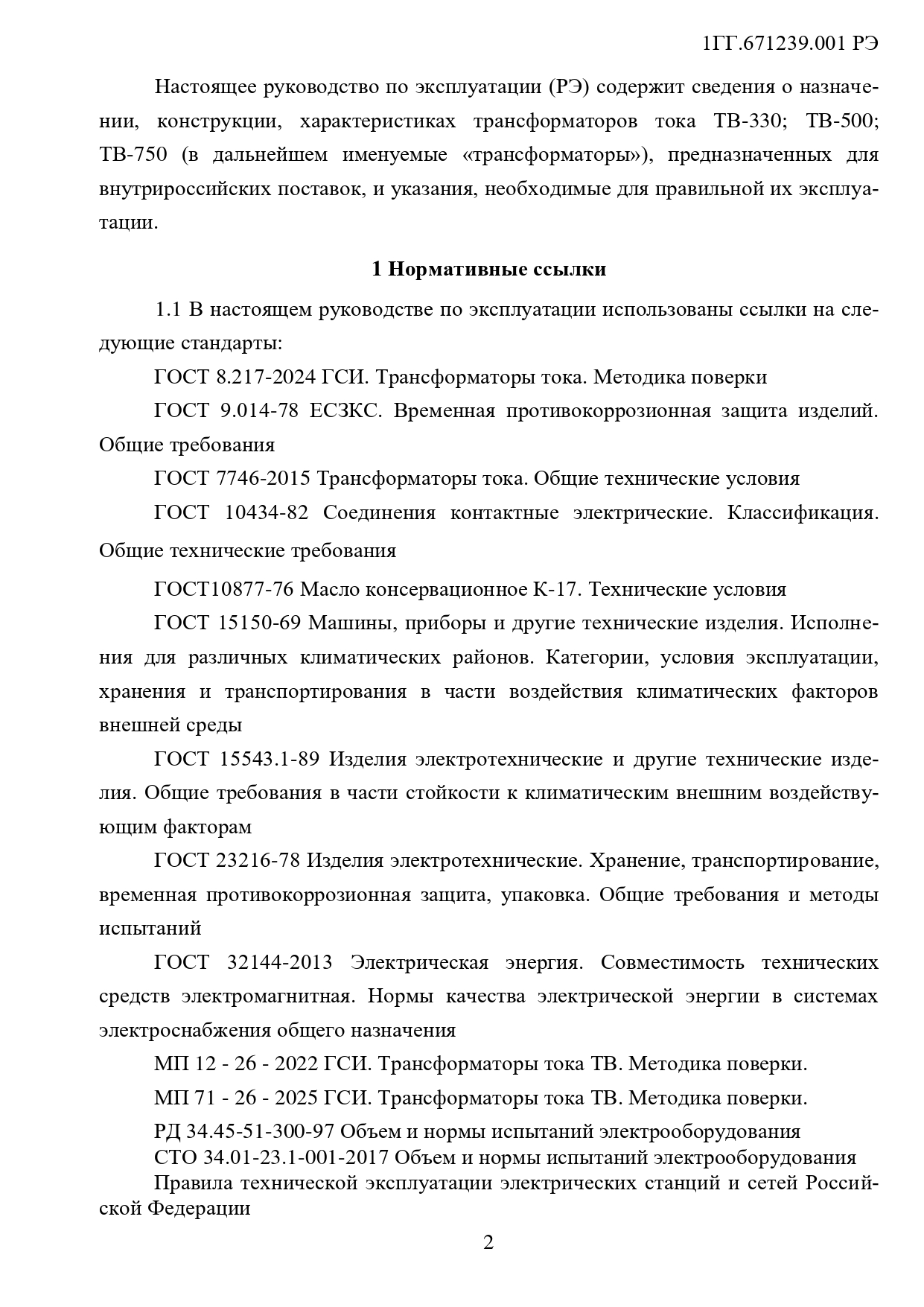

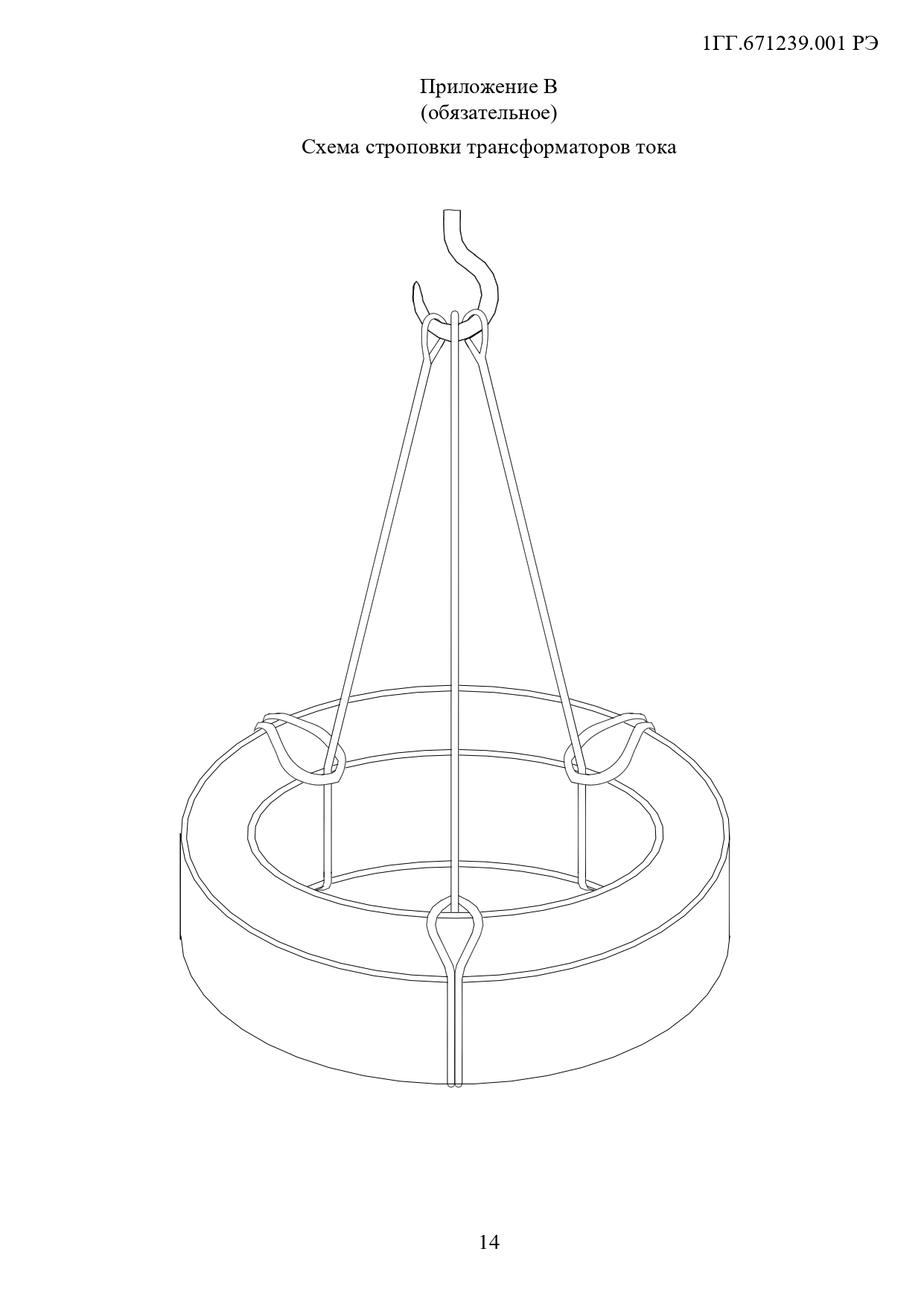

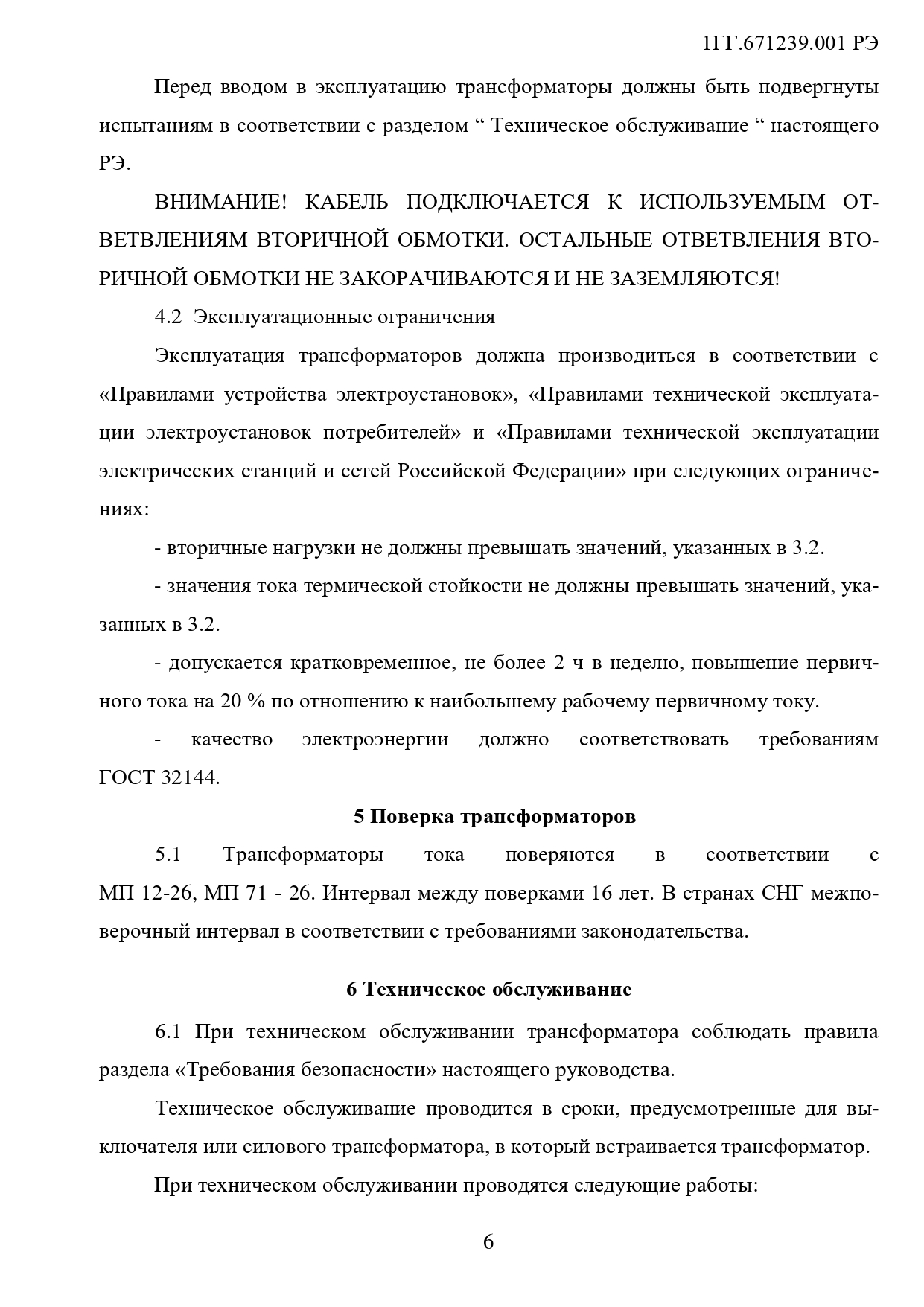

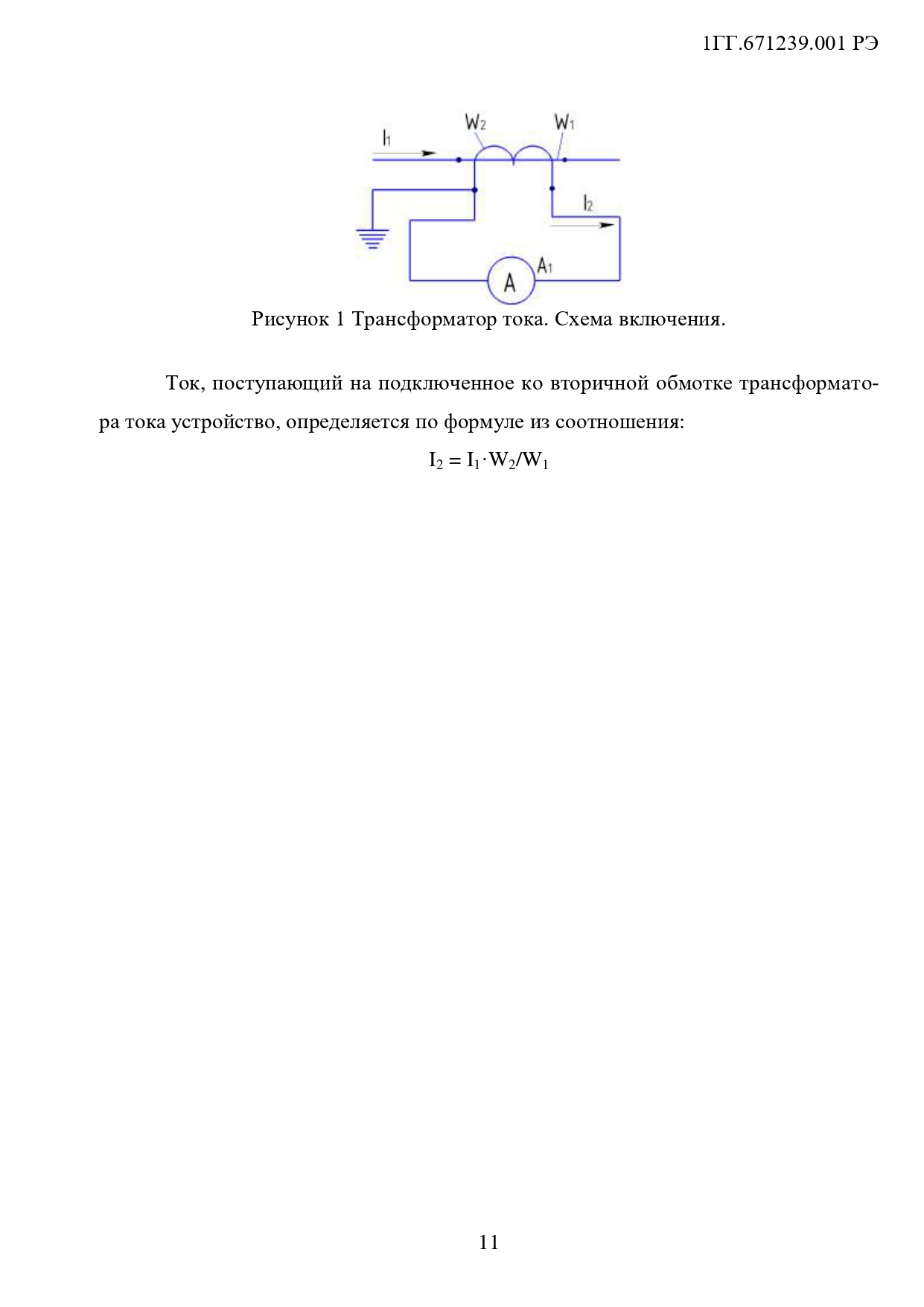

Руководство по эксплуатации ТВ-330; ТВ-500; ТВ-750
Трансформаторы серии ТВ подходят для замены трансформаторов марок ТВТ, ТВ-ЭК М1, ТВ-СЭЩ, ТВ-СВЭЛ, SB 0,8.
Александр Андреевич
