Комплектные трансформаторные подстанции киоскового типа (КТПК) наружной установки, мощностью до 1000 кВА, напряжением 6 или 10/0,4 кВ применяются в системах электроснабжения промышленных, нефтегазодобывающих, газовых, химических, энергетических предприятий, строительных площадок, отдельных населенных пунктов и т.д. Подстанции выполняются проходного (КТПК-П) и тупикового (КТПК-Т) типов с воздушным или кабельным вводом 6(10)кВ.
КТП соответствуют требованиям и рекомендуются для применения на объектах ДЗО ПАО «Россети».

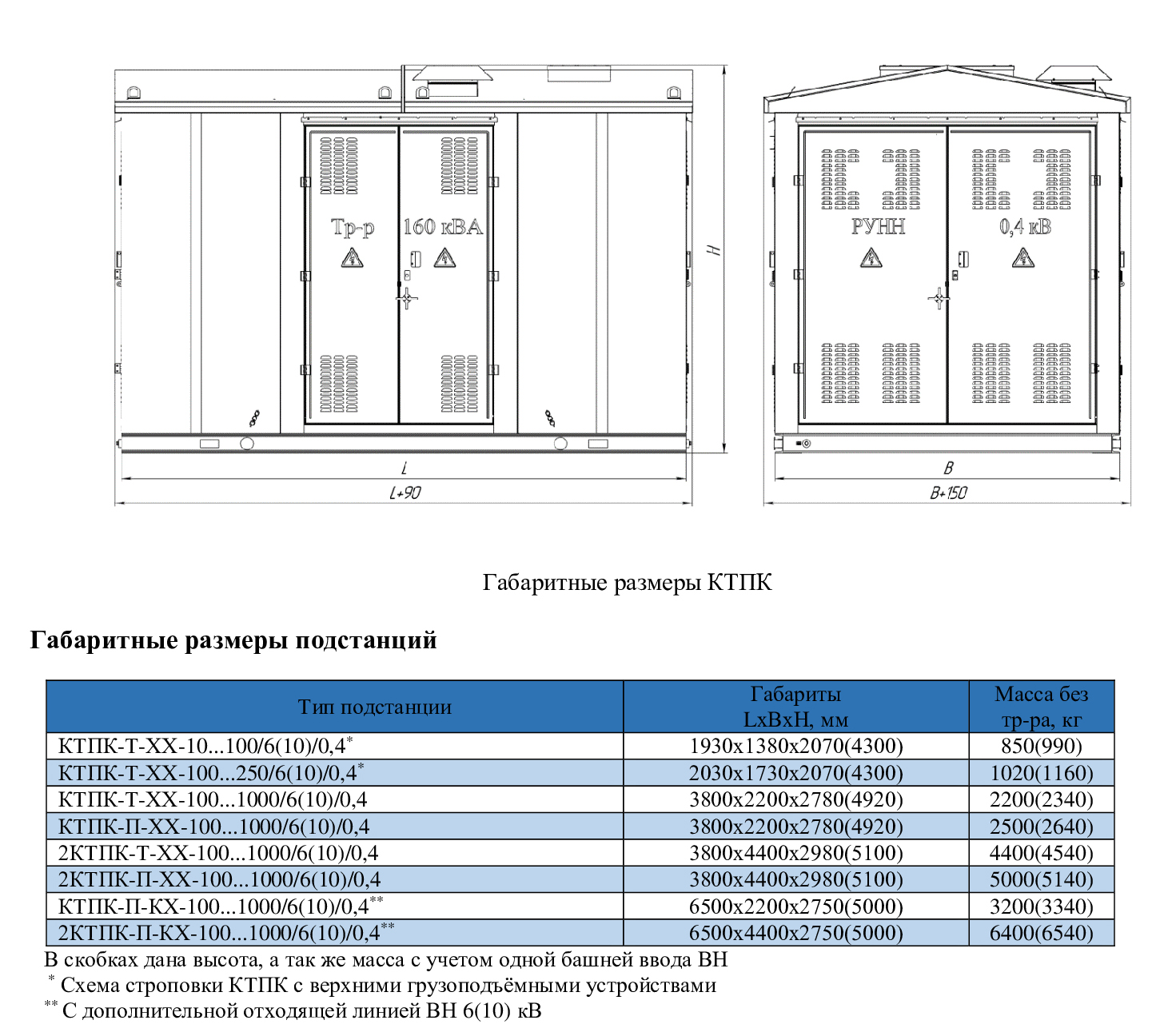

Корпус КТПК изготавливается из стального листа толщиной 2 мм. Окраска КТП производится порошковой краской, устойчивой к атмосферному воздействию. Стандартный цвет окраски – RAL 7035, по заказу возможна окраска в корпоративные цвета.

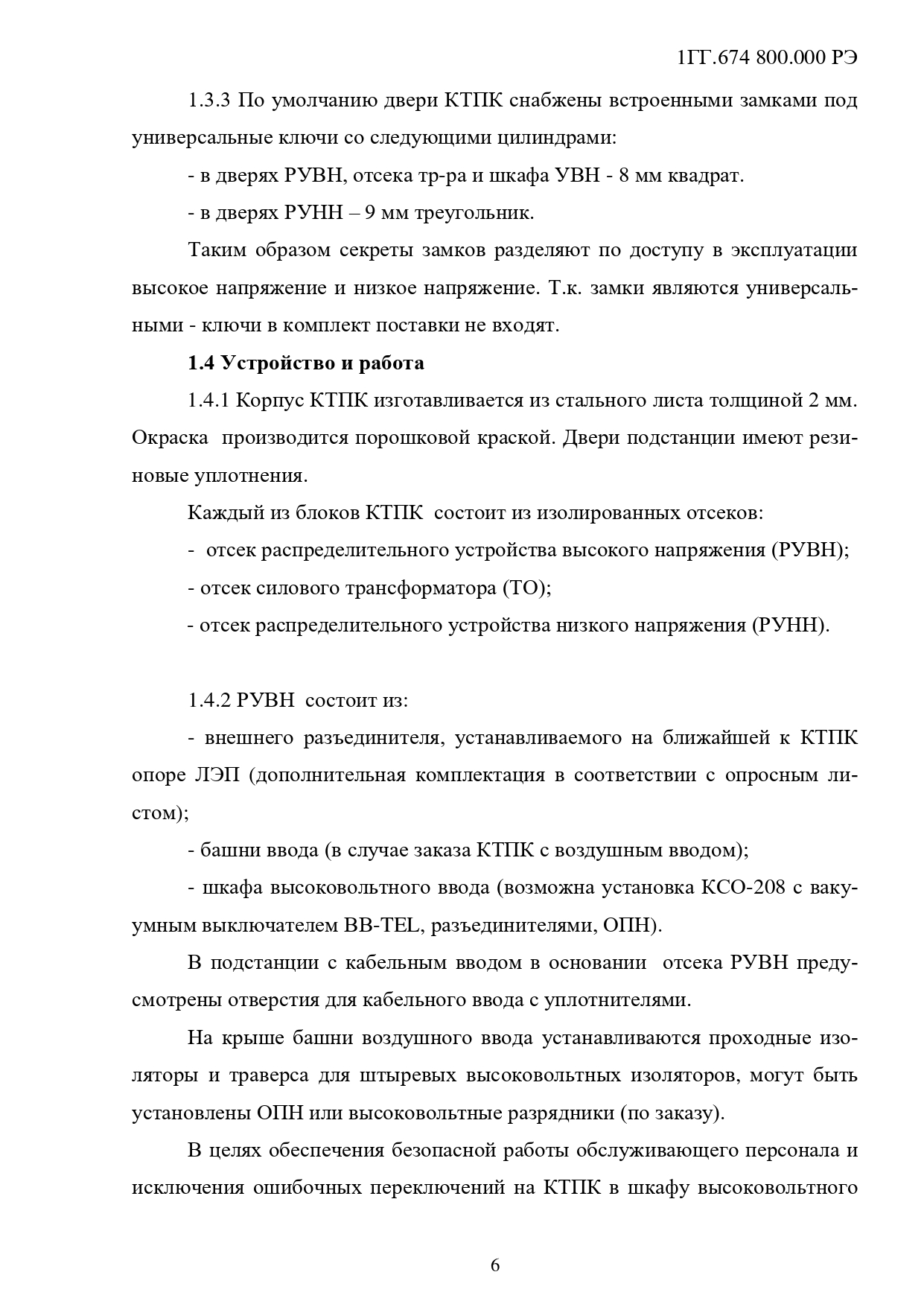

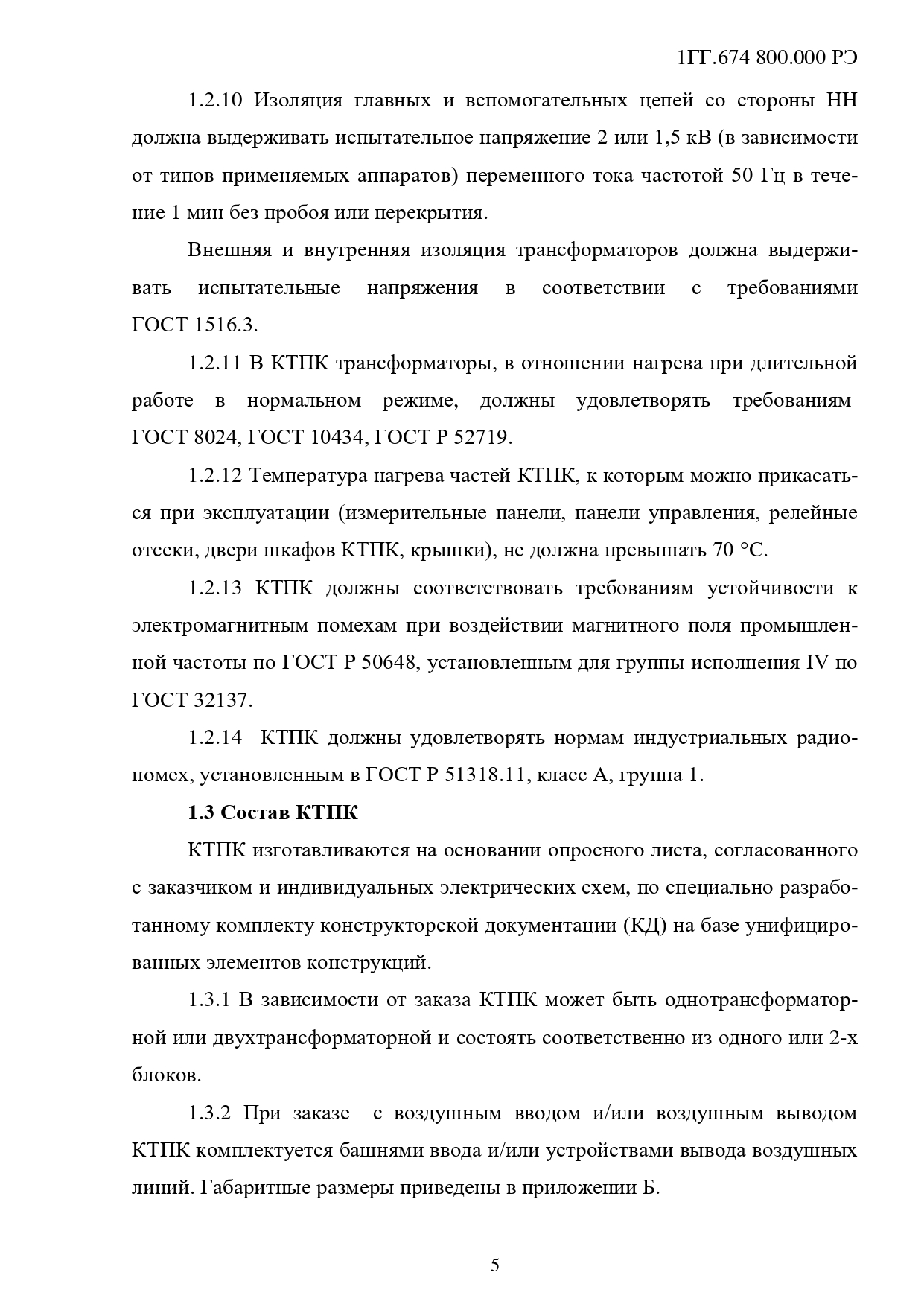

КТПК имеет следующие составные части:
- распределительное устройство со стороны высшего напряжения (РУВН);
- отсек силового трансформатора;
- распределительное устройство со стороны низшего напряжения (РУНН).
Все отсеки изолированы друг от друга.
Powered by Froala Editor
Класс напряжения, кВ: 0.66
Климатическое исполнение: УХЛ
Масса, кг: 12
Климатическое исполнение: УХЛ1
Мощность, кВА: 0,25
Класс напряжения, кВ: 6; 10
Диаметр окна, мм: 100х490; 100х590; 250х590; 300х590; 450х590; 450х700
Коэффициент трансформации: 30/1…470/1
Климатическое исполнение: УХЛ2; Т2
Климатическое исполнение: У3
Заземляемый: да
Класс напряжения, кВ: 6; 10
