Типы проходных изоляторов

Что такое проходной изолятор и зачем он нужен

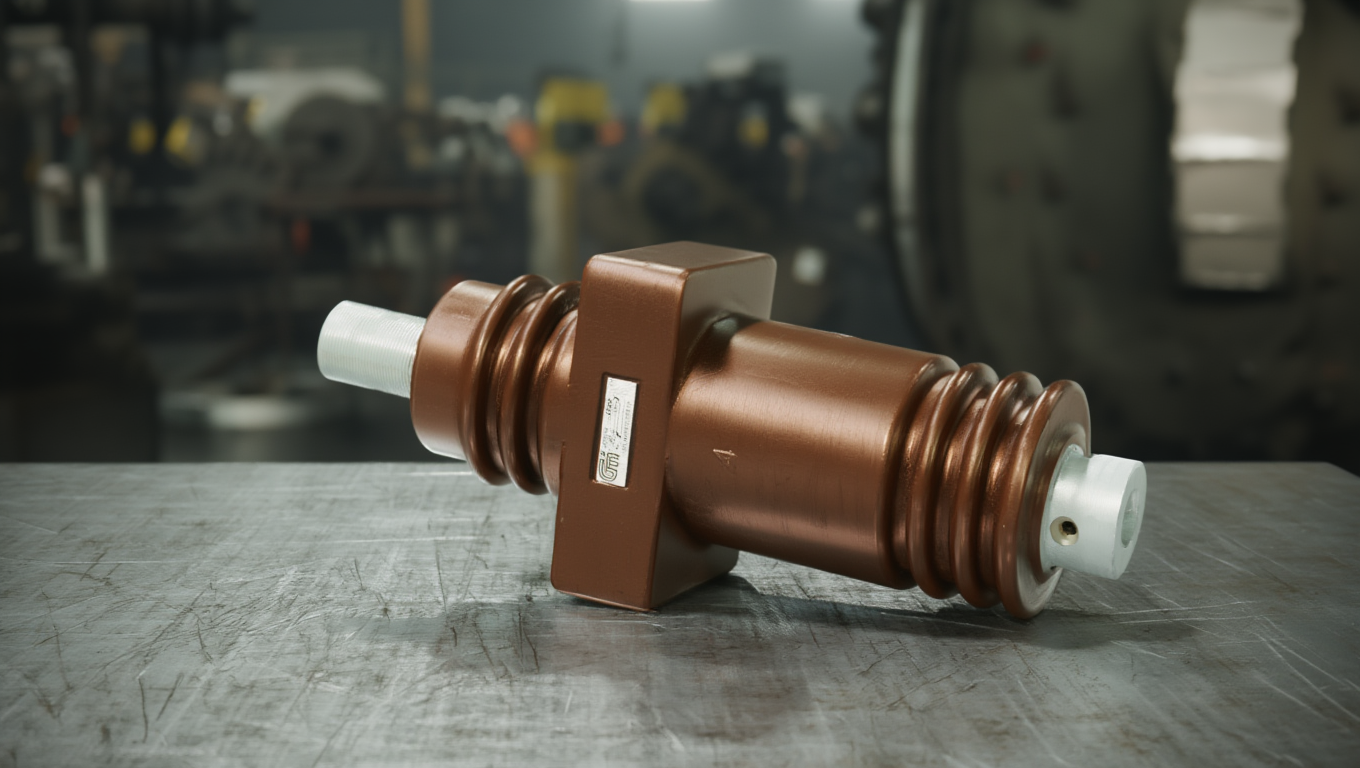

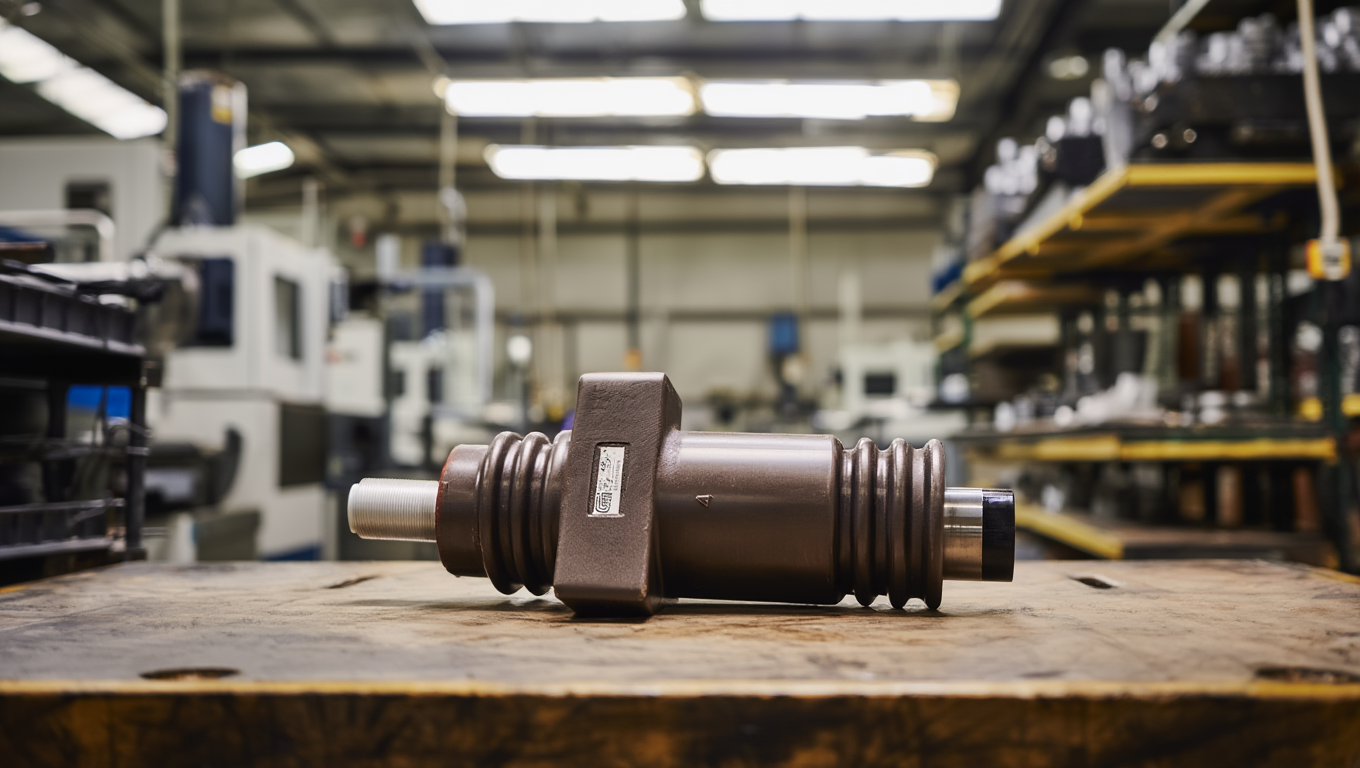

Проходной изолятор - элемент электроустановки, который пропускает токоведущую часть через заземлённую преграду. Это могут быть стены здания, металлический корпус щита, трансформаторный бак или распределительная панель. Главная функция изделия - разделить проводник и заземлённую конструкцию, исключив электрический пробой и создав безопасный путь для тока.

Такие узлы ставят на подстанциях, в распределительных устройствах, на вводах воздушных и кабельных линий. В зависимости от места монтажа изоляторы работают в сухих помещениях или под открытым небом, где постоянно сталкиваются с дождём, туманом, перепадами температур и промышленными выбросами.

Классификация проходных изоляторов

На практике проходные изоляторы классифицируют по четырём признакам. Разберем каждый из них ниже.

1. По материалу изготовления

От корпуса зависит, как узел поведёт себя под нагрузкой и в агрессивной среде. В производстве используют три базовых диэлектрика: фарфор, стекло и полимер.

• Фарфоровые изоляторы отливают из электротехнической массы и покрывают глазурью. Они выдерживают серьёзные механические воздействия, не реагируют на ультрафиолет и десятилетиями сохраняют свойства. Минусы заметны при монтаже: фарфор тяжёлый, боится точечных ударов, а внутренние дефекты без приборов не увидеть.
• Стеклянные варианты легче фарфоровых на 15-20%. При повреждении корпус рассыпается полностью, что сразу бросается в глаза во время обхода. Гладкая поверхность меньше накапливает грязь и быстрее высыхает после дождя. Однако стекло требует аккуратной затяжки креплений и защиты от вибраций.
• Полимерные модели собирают на стеклопластиковом стержне с силиконовой или фторопластовой оболочкой. Они лёгкие, не впитывают влагу и отлично работают в загрязнённых районах. Единственное ограничение - срок службы стабилизаторов УФ-защиты, поэтому для наружной установки берут проверенные марки с подтверждёнными испытаниями.
• Изоляторы с литой изоляцией - это вид полимерной изоляции из эпоксидных компаундов. Выпускаются внутренней и наружной установки. Не впитывают влагу, устойчивы к механическим повреждениям и загрязнению. Изоляторы наружной установки выполнены из компаундов, устойчивых к УФ-излучению.

2. По номинальному напряжению

Класс напряжения задаёт габариты, длину пути утечки и требования к электрической прочности. По этому признаку изоляторы аналогично делятся на три типа: низковольтные, высоковольтные и изоляторы среднего напряжения.

• Низковольтные исполнения (до 1 кВ) обычно монтируют внутри зданий. Они компактны и закрывают задачу ввода кабеля в щит или распределительную панель.
• Изоляторы среднего напряжения (6-35 кВ) ставят преимущественно на промышленных подстанциях и в распределительных сетях. Здесь баланс между размерами и изоляционной прочностью выходит на первый план.
• Высоковольтные решения (от 35 кВ) собирают по многослойной схеме. Внутри полого корпуса часто размещают бумажно-масляную или газовую изоляцию. Такая конструкция выдерживает высокие потенциалы и отводит тепло от токоведущей части.

3. По конструктивному исполнению

Форму корпуса и внутреннее устройство меняют в зависимости от способа прокладки.

• Монолитные модели с цельным стержнем - базовое решение для жёстких шин. Простая конструкция, надёжный контакт, минимум узлов.
• Полые изоляторы оставляют внутри канал. Через него протягивают гибкий кабель или токопровод. Удобно при ремонте и замене проводки без демонтажа самого изолятора.
• Исполнения с масляным или бумажно-масляным барьером применяют на высоких напряжениях. Масло повышает электрическую прочность и забирает тепло от стержня.
• Герметичные варианты ставят на химических производствах, в морском климате и в цехах с повышенной запылённостью. Уплотнения и дополнительные покрытия защищают внутренние элементы от коррозии и конденсата.

4. По условиям эксплуатации

Для внутренней установки берут модели с гладкой или слабопрофилированной поверхностью. Температурный фон стабилен, осадки не попадают, поэтому развитая ребристость не нужна.

Наружные исполнения получают рёбра и капельники. Форма удлиняет путь тока по поверхности и не даёт воде стекать сплошной плёнкой. Корпус дополнительно защищают от ультрафиолета и резких перепадов температур.

Специальные версии делают под экстремальные задачи: взрывозащищённые корпуса для опасных зон, химически стойкие покрытия для агрессивных сред, усиленные фланцы для участков с сильной вибрацией.

Основные технические характеристики

При подборе проверяют три группы параметров: электрические, механические и климатические. Соответствие этим значениям определяет, сколько лет узел проработает без замены.

• Электрические параметры

Электрическая прочность - базовый показатель. Сухоразрядное напряжение показывает устойчивость в сухом состоянии. Мокроразрядное напряжение отражает поведение под дождём: вода проводит ток, поэтому значение всегда ниже сухого. Напряжение пробоя фиксирует момент разрушения изоляционного материала.

Инженеры закладывают запас так, чтобы пробой через толщу наступал позже, чем перекрытие по поверхности. Длина пути утечки напрямую влияет на защиту от разряда: чем длиннее маршрут по рёбрам, тем ниже риск пробоя в сырую погоду. Удельное объёмное сопротивление фарфора и стекла достигает 10¹²-10¹⁴ Ом·см, что исключает утечки через материал.

• Механические параметры

Изолятор держит не только электрический потенциал, но и вес проводников. Разрушающая нагрузка на изгиб - предел, при котором корпус теряет целостность. Рабочую нагрузку держат в пределах 30-40% от разрушающей. Полимеры лучше гасят вибрации, фарфор и стекло требуют жёсткой фиксации и точной затяжки. Вес влияет на несущую способность стены или панели: композитные модели легче фарфоровых на треть, что упрощает монтаж на высоте.

• Климатические и эксплуатационные параметры

Температурный диапазон стандартных исполнений лежит в пределах от -60 до +40 °С. Для Крайнего Севера или жарких регионов берут материалы с изменённой рецептурой. Устойчивость к загрязнениям важна в промышленных районах и у моря: соль и пыль оседают на рёбрах и снижают изоляционные свойства. Ребристая форма и гидрофобная оболочка полимеров замедляют этот процесс. Стойкость к ультрафиолету решается по-разному: фарфор и стекло инертны, композиты требуют стабилизаторов.

Конструктивные особенности и принцип работы изолятора

Корпус отливают или формуют из диэлектрика, а его форма зависит от места использования изолятора. Для помещений поверхность делают гладкой, для улицы обязательно добавляют рёбра и капельники. Эти выступы не для красоты: они ломают водяную плёнку и заставляют ток двигаться по длинному маршруту, что резко снижает вероятность перекрытия.

Внутри находится токоведущий стержень из меди, алюминия или стали с гальваническим покрытием. Стержень бывает цельным или полым. В высоковольтных моделях зазор между стержнем и корпусом заполняют маслом, газом или многослойной бумагой, что повышает пробивную прочность и отводит тепло.

Почему пробой через материал выше перекрытия по поверхности? Инженеры проектируют узел так, чтобы поверхностный разряд оставался управляемым. Рёбра, капельники, гидрофобное покрытие усложняют путь тока. Если пробой пойдёт через толщу фарфора или полимера, изолятор выйдет из строя навсегда. Поэтому запас прочности закладывают именно на внутренний пробой, оставляя поверхность “слабым”, но контролируемым звеном.

Как выбрать проходной изолятор

Ошибки на этапе подбора изолятора обходятся дорого: от ложных срабатываний защит до выхода оборудования из строя. Чтобы не столкнуться с проблемами, опирайтесь на эти четыре пункта:

1. Номинальное напряжение сети

Задаёт базовый класс изолятора. Значение берут с запасом на коммутационные перенапряжения и грозовые импульсы.

2. Условия эксплуатации

Определяют тип поверхности: для помещений - гладкая, для улицы - с развитой ребристостью и защитой от УФ. Механическая прочность должна превышать расчётные усилия в 2,5-3 раза, особенно если проводка гибкая и создаёт динамические нагрузки при ветре.

3. Материал корпуса

Подбирают под бюджет и среду: фарфор для стационарных узлов, стекло для визуального контроля, полимеры для сложных климатических условий и ограниченной несущей способности стен.

4. Доступность для обслуживания

Если к узлу подобраться сложно, берут исполнение с минимальными требованиями к чистке и подтяжке контактов.

Монтаж и эксплуатация проходных изоляторов

Качественная установка и плановый осмотр определяют реальный срок службы. Даже идеальный изолятор выйдет из строя, если нарушить правила затяжки или забыть про чистку поверхности.

1. Подготовка и установка

Перед монтажом проверяют корпус на сколы, трещины и деформации фланца. Для фарфора и стекла особенно важна целостность глазури. Место установки очищают от пыли и влаги. Отверстие в стене или панели должно совпадать с посадочными размерами фланца. Затяжку креплений выполняют динамометрическим ключом по рекомендациям производителя: недотяжка даёт люфт и вибрацию, перетяжка деформирует корпус или срывает резьбу.

2. Подключение токоведущих частей

Контактные поверхности зачищают от оксидов и наносят токопроводящую пасту. Болты затягивают равномерно. Гибкие провода монтируют с запасом, чтобы температурные расширения и ветровые порывы не передавались на изолятор. Для жёстких шин ставят компенсаторы или гибкие вставки. Вводы в наружные установки и влажные помещения обязательно герметизируют уплотнителями, силиконом или термоусаживаемыми муфтами.

3. Обслуживание и контроль состояния

Осмотры проводят раз в год в нормальных условиях и каждые 6 месяцев в загрязнённых или влажных средах. Проверяют налёт и отложения, следы перекрытия, состояние контактов и целостность корпуса. Поверхность чистят мягкой ветошью и нейтральным раствором. Абразивы и агрессивные растворители запрещены, так как они снимают защитный слой и ускоряют старение материалов.

4. Замена и утилизация

При обнаружении трещин, оплавлений или потери герметичности изолятор меняют. Работы ведут только при снятом напряжении. Фарфор и стекло утилизируют как строительный мусор, полимеры - с учётом правил переработки композитов.

Заключение

Проходной изолятор - компактный, но ответственный узел электроустановки. Он пропускает токоведущие части через заземлённые конструкции и защищает оборудование от пробоя. Надёжная изоляция формирует основу стабильной работы сети, от небольшого щита до высоковольтной подстанции.

Модель подбирают под напряжение, среду, механические нагрузки и способ монтажа. Фарфор даёт долговечность, стекло - прозрачность для контроля, полимеры - лёгкость и устойчивость к влаге. Конструкция строится на расчёте: рёбра удлиняют путь утечки, герметизация блокирует конденсат, а запас прочности по внутреннему пробою исключает внезапный отказ.

Качественный монтаж, регулярный осмотр и чистка поверхности держат узел в рабочем состоянии. При первых признаках повреждения изолятор меняют без задержек. Правильный подбор и соблюдение регламентов обеспечивают безопасную передачу электроэнергии и снижают риски аварийных отключений на годы вперёд.
