Трансформаторы тока: для чего нужны и как выбрать

Что такое трансформатор тока и зачем он нужен

Трансформатор тока - измерительное устройство, которое преобразует большие значения первичного тока в пропорциональные, безопасные для измерения величины. На выходе получается стандартизированный сигнал: 1 А или 5 А. Именно такие значения принимают измерительные приборы и системы защиты.

Главная задача трансформатора тока - обеспечить гальваническую развязку между высоковольтной сетью и низковольтным оборудованием. Первичная цепь, где протекают тысячи ампер, изолирована от вторичной, где работают счётчики, реле и контроллеры. Это защищает персонал от поражения током, а приборы - от перегрузок и пробоя.

Второе назначение - масштабирование. Прямое подключение амперметра к шине с током 1000 А технически невозможно и опасно. Трансформатор уменьшает значение в заданное число раз и передаёт на приборы точный, но безопасный сигнал.

Принцип работы трансформатора тока

Физическая основа работы трансформатора тока - явление электромагнитной индукции. Переменный ток, протекающий по первичной цепи, создаёт вокруг проводника магнитное поле. Оно замыкается через сердечник из листов электротехнической стали.

Магнитный поток пересекает витки вторичной обмотки. В результате индуцируется электродвижущая сила, которая заставляет ток двигаться по замкнутой измерительной цепи. Сила тока на выходе пропорциональна входному значению, но снижена в заданное число раз. Это соотношение называют коэффициентом трансформации.

Коэффициент зависит от числа витков. Первичная цепь обычно имеет один виток или шину, а вторичная - десятки или сотни. Если через первичную обмотку проходит 400 А, а на выходе получается 5 А, коэффициент равен 80. Производитель указывает это значение на шильдике и в паспорте.

Вторичный ток стандартизирован на уровнях 1 А и 5 А. Эти значения стали отраслевым стандартом десятилетия назад. Инженерам достаточно подобрать трансформатор под конкретный номинал сети, не меняя измерительную аппаратуру.

Трансформатор тока функционирует в режиме, близком к короткому замыканию. Сопротивление приборов и проводов вторичной цепи минимально. Если разорвать эту цепь под нагрузкой, на выводах возникнет опасно высокое напряжение. Магнитопровод войдёт в насыщение, начнёт перегреваться, а изоляция может разрушиться. Поэтому эксплуатация с разомкнутой вторичной обмоткой строго запрещена правилами безопасности.

Классификация трансформаторов тока

Ассортимент трансформаторов тока формируется под конкретные схемы электроснабжения и условия монтажа. Чтобы подобрать подходящее решение, устройства классифицируют по четырём ключевым признакам: способу установки, типу изоляции, назначению и классу точности.

1. По способу установки

По данному признаку выделяют четыре типа трансформаторов: опорные, проходные, встраиваемые и шинные модели.

• Опорные трансформаторы ставят на горизонтальные или вертикальные поверхности распределительных устройств. Они имеют собственное основание с отверстиями под болты и рассчитаны на стационарную установку в шкафах или на открытых подстанциях.

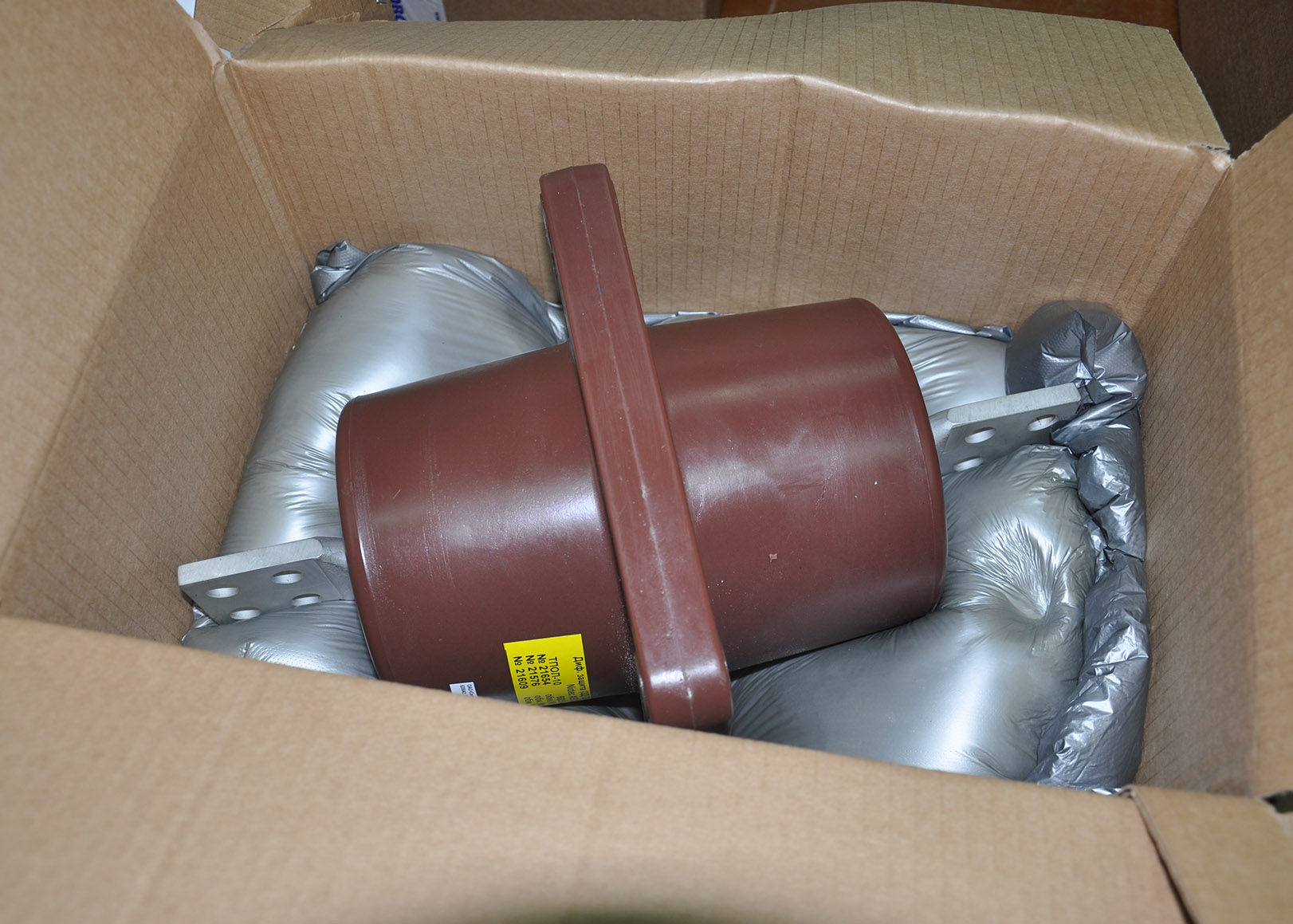

• Проходные модели интегрируют в стены, металлические панели или корпуса аппаратов. Их корпус с центральной проходной первичной шиной выполняет функцию изолятора. Вторичные обмотки выведены на основание установочной плиты.
• Встраиваемые трансформаторы монтируют непосредственно внутрь силового оборудования: в баки трансформаторов, корпуса выключателей, генераторные ячейки. Они компактны и адаптированы под габариты принимающего устройства.

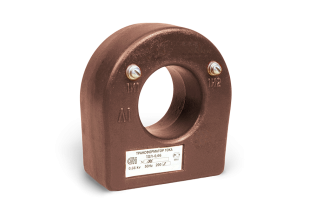

• Шинные исполнения надеваются на токоведущую шину без её разрыва. Конструкция с разъемным или цельным окном упрощает монтаж и замену, особенно в низковольтных распределительных узлах.

2. По типу изоляции

Изоляция защищает персонал и оборудование от высокого напряжения. Всего существует четыре типа изоляции. Разберем каждый подробнее.

• Литая изоляция на основе эпоксидного компаунда применяется в низковольтных, средневольтных устройствах и высоковольтных на 35 кВ. Она герметична, не боится влаги и вибраций, не требует обслуживания.
• Масляная изоляция используется в высоковольтных сетях от 35 кВ. Масло отводит тепло, восстанавливает диэлектрические свойства после пробоя и позволяет контролировать состояние внутренней изоляции по анализу проб.
• Газовая изоляция встречается в компактных КРУЭ. Газ обладает высокой электрической прочностью при малых габаритах, но требует герметичности и контроля утечек.

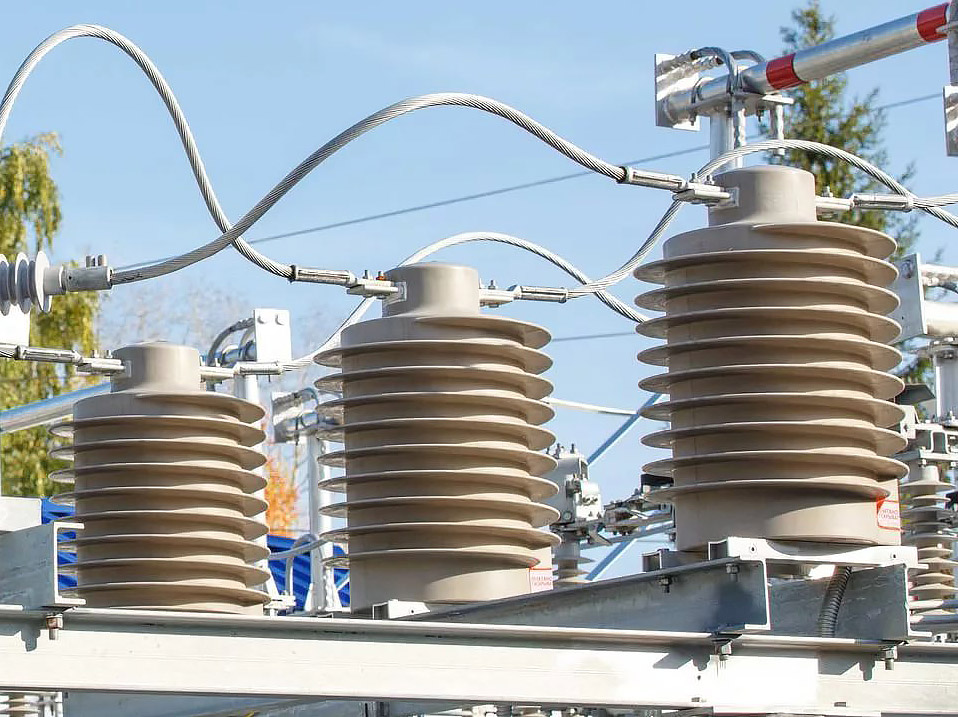

• Воздушная изоляция применяется в открытых распределительных устройствах на напряжение до 1150 кВ. Фарфоровые или полимерные корпуса с развитой поверхностью выдерживают атмосферные воздействия и обеспечивают надёжную изоляцию на открытом воздухе.

3. По назначению

Задача трансформатора определяет требования к точности и динамическим характеристикам.

• Измерительные трансформаторы работают в паре со счётчиками и амперметрами. Их главная цель - высокая точность в нормальном режиме нагрузки. Классы точности 0,2; 0,5; 1,0 обеспечивают минимальную погрешность коммерческого и технического учёта.
• Защитные трансформаторы питают реле и устройства релейной защиты. Они должны сохранять адекватную точность при токах короткого замыкания, в десятки раз превышающих номинал. Для этого используют классы 5Р, 10Р, где буква «Р» означает защитное назначение.
• Промежуточные трансформаторы согласуют параметры цепей между основным ТТ и измерительной аппаратурой. Их применяют для изменения коэффициента трансформации или дополнительной гальванической развязки вторичных цепей.
• Лабораторные модели - эталонные устройства с классом точности 0,1 и выше. Их используют для поверки и калибровки рабочих трансформаторов в метрологических центрах.

4. По классу точности

Класс точности указывает допустимую погрешность трансформатора в процентах от номинального значения.

Для коммерческого учёта электроэнергии применяют классы 0,2, 0,2S и 0,5, 0,5S. Такие трансформаторы ставят на вводах предприятий, в узлах расчетов с энергосбытовыми компаниями.

Технический учёт и контроль допускают классы 1,0 и 3,0. Их монтируют на внутренних линиях, где важна общая картина потребления, а не точность до ватта.

Защитные цепи работают с классами 5Р и 10Р. Здесь приоритет - не абсолютная точность, а способность передать сигнал аварии без искажений при сверхтоках.

Важно согласовывать класс точности трансформатора с классом подключённого прибора. Счётчик 0,5 в паре с трансформатором 3,0 не даст точных показаний: система работает по худшему звену.

Как выбрать трансформатор тока

Подбор трансформатора тока начинают с расчёта нагрузок и определения задачи: учёт или защита. Ошибки на этом этапе ведут к финансовым потерям, ложным отключениям и нарушениям в работе автоматики. Чтобы избежать проблем, ориентируются на несколько ключевых параметров.

Ключевые параметры подбора

Номинальный первичный ток выбирают с запасом 20–30% относительно максимальной нагрузки линии. Если через шину протекает до 300 А, берут трансформатор на 400 А. Это исключает работу в режиме перегрузки и сохраняет точность измерений.

Вторичный ток стандартизирован: 1 А или 5 А. Выбор зависит от типа подключаемых приборов. Большинство современных счётчиков и реле работают с 5 А, но в протяжённых цепях иногда применяют 1 А для снижения потерь в проводах.

Класс точности подбирают под задачу. Для коммерческого учёта электроэнергии обязательны классы 0,2, 0,2S или 0,5, 0,5S. Технический учёт допускает 1,0 или 3,0. Защитные цепи работают с классами 5Р или 10Р, где важна не абсолютная точность, а корректная передача сигнала при аварии.

Номинальное напряжение изоляции должно соответствовать классу сети. Для низковольтных установок до 1 кВ и среднего напряжения подходят модели с литой изоляцией. Высокое напряжение требуют масляного, газового или воздушного исполнения с подтверждёнными испытаниями на пробой.

Коэффициент трансформации рассчитывают как отношение первичного тока к вторичному. Например, 600/5 означает, что при 600 А в первичной цепи на выходе будет 5 А. Это значение указывают на шильдике и используют для настройки счётчиков и реле.

Мощность нагрузки вторичной цепи - параметр, который часто упускают. Суммарное сопротивление приборов и проводов не должно превышать номинальную нагрузку трансформатора. Иначе погрешность вырастет, а в крайнем случае устройство войдёт в насыщение и перестанет работать корректно.

Эксплуатация, поверка и безопасность

Рабочий ресурс трансформатора тока зависит от регламентного обслуживания и соблюдения нагрузочных режимов. Надёжность системы учёта и защиты определяется качеством оборудования и строгим следованием инструкциям.

Периодичность поверки и метрологический контроль

Трансформаторы тока подлежат обязательной государственной поверке. Межповерочный интервал зависит от типа устройства и условий эксплуатации: для  измерительных моделей он составляет 4-16 лет. Точные сроки указывает завод-изготовитель в паспорте, исходя из утверждения типа средств измерений.

Поверку проводят в аккредитованных метрологических центрах. Устройство сравнивают с эталонным трансформатором и фиксируют фактическую погрешность. Если значение выходит за рамки заявленного класса точности, трансформатор бракуют или отправляют на юстировку.

После ремонта, замены обмоток или длительного простоя устройство также подлежит внеочередной поверке. Это требование закреплено в нормативных документах и обязательно для коммерческого учёта электроэнергии.

На что обращать внимание при визуальном осмотре

Плановые осмотры фиксируют дефекты до перехода в аварийный режим. Периодичность зависит от условий: в чистых помещениях достаточно раза в год, в промышленных зонах - каждые 6 месяцев.

При осмотре проверяют:

• Состояние корпуса: трещины, сколы, следы перегрева или оплавления;
• Целостность изоляции: потемнение компаунда, подтёки масла, деформации фарфора;
• Контактные соединения: нагрев клемм, окисление, ослабление затяжки;
• Маркировку: читаемость шильдика, соответствие схемы подключения проекту;
• Заземление: наличие и надёжность соединения вторичной обмотки с контуром заземления.

Любой из этих признаков требует немедленного вмешательства. Трещина в корпусе может привести к пробою, ослабленный контакт - к нагреву и пожару, отсутствие заземления - к поражению персонала током.

Почему нельзя оставлять вторичную обмотку в обрыве

Разрыв вторичной цепи под нагрузкой запрещён правилами устройства электроустановок. При работе под нагрузкой вторичная цепь трансформатора тока должна быть всегда замкнута на прибор или шунт.

Физика процесса проста: магнитный поток в сердечнике уравновешивается током вторичной обмотки. Если цепь разорвать, поток резко возрастает, сердечник входит в насыщение, а на выводах вторичной обмотки возникает напряжение в тысячи вольт. Это опасно для изоляции, приборов и людей.

Перед демонтажом счётчика или реле вторичную обмотку обязательно шунтируют перемычкой. Только после этого можно отключать провода. Обратный порядок: сначала подключить прибор, потом снять шунт.

Меры защиты персонала при обслуживании

Работы с трансформаторами тока проводят только квалифицированные специалисты с группой по электробезопасности не ниже III. Перед началом операций снимают нагрузку или переводят объект на резервное питание.

Обязательные меры:

• Использование диэлектрических перчаток, ковриков и инструмента с изолированными рукоятками;
• Проверка отсутствия напряжения на вторичных цепях перед подключением приборов;
• Установка предупредительных знаков и ограждений при работе в действующих электроустановках;
• Ведение журнала работ и фиксация всех операций с трансформаторами.

Особое внимание - работе в высоковольтных сетях. Здесь дополнительно применяют указатели напряжения, переносные заземления и средства индивидуальной защиты от электрической дуги.

Система учёта и защиты работает стабильно только при соблюдении регламентов ПУЭ и своевременной замене изношенных узлов.

Заключение

Трансформатор тока обеспечивает безопасный съём параметров сети и передачу сигналов на устройства защиты. Он отделяет высоковольтные цепи от низковольтного оборудования и преобразует большие токи до стандартных значений 1 А или 5 А. Без этого устройства невозможен ни точный коммерческий учёт, ни селективная работа релейной защиты.

При подборе трансформатора ориентируются на комплекс параметров: номинальный первичный ток, класс точности, напряжение изоляции, коэффициент трансформации и мощность нагрузки вторичной цепи. Для коммерческого учёта электроэнергии обязательны классы 0,2, 0,2S или 0,5, 0,5S, для защитных цепей - классы 5Р или 10Р. Несоответствие любого из параметров ведёт к погрешностям, ложным срабатываниям или отказу автоматики.

Точный учёт и защита сети зависят от корректного подбора ТТ, соблюдения схем подключения и межповерочных интервалов. Монтаж и наладку выполняют по проектной документации. Перед вводом в эксплуатацию проверяют полярность, сопротивление изоляции вторичных цепей и соответствие коэффициента трансформации расчётным данным.
